默纳克n i c e3000一体机功能参数说明默纳克nice3000一体机功能参数说明F0组基本参数：F0-00控制方式：出厂设定“1”最小单位1设定范围0-1选择系统的运行方式0：开环矢量。
无速度传感器矢量控制，主要是用于异步电机调试时的检修低速运行或维修时的故障判断运行。
1：闭环矢量。
有速度传感器矢量控制，用于正常的距离控制运行。
注：同步电机不能够开环运行，请在电梯检修运行前进行电机调谐。
F0-01命令源选择出厂设定1最小单位1设定范围0：操作面板控制1：距离控制F0-01设定系统以何种方式产生运行命令和运行速度指令0：操作面板控制。
用操作面板的Run、Stop 键进行控制，运行速度由F0-02（面板控制运行速度）设定。
此方式仅用于测试或者电机调谐过程中。
1：距离控制。
NICE3000 电梯使用方式，检修运行时电梯按照F3-11 参数所设定速度运行；正常运行时根据电梯当前楼层和目的楼层的距离自动计算速度和运行曲线，实现直接停靠。
F0-02面板控制运行速度面板控制运行速度出厂设定0.050m/最小单位0.001m/设定范围0．050～F0-04该功能仅在功能码F0-01=0（操作面板控制）时有效。
它设定了NICE3000 通过面板控制时速度的初始值。
运行中可以修改此功能码，以改变键盘控制时的运行速度。
F0-03电梯最大运行速度出厂设定0.050m/最小单位0.001m/设定范围0.250～F0-04设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。
F0-04电梯额定速度出厂设定1.500 m/最小单位0.001m/设定范围0.250～4.000m/它是指电梯标称的额定速度。
该功能参数是由电梯的机械和曳引机来决定的，F0-03 表示在F0-04 的电梯速度范围内运行的实际速度。
例如：某个电梯额定速度1.750 m/s，在使用过程中实际电梯最大速度只需要运行在1.720 m/s，那么，F0-03=1.720 m/s，F0-04=1.750 m/s。
默纳克nice3000一体机功能参数说明默纳克nice3000一体机功能参数说明默纳克nice3000一体机功能参数说明F0组基本参数F0-00控制方式出厂设定1最小单位1设定范围0、1选择系统的运行方式。
0：开环矢量。
无速度传感器矢量控制，主要是用于异步电机调试时的检修低速运行或维修时的故障判断运行。
1：闭环矢量。
有速度传感器矢量控制，用于正常的距离控制运行。
注：同步电机不能够开环运行，请在电梯检修运行前进行电机调谐。
F0-01命令源选择出厂设定1最小单位1设定范围0：操作面板控制1：距离控制设定系统以何种方式产生运行命令和运行速度指令。
0：操作面板控制。
用操作面板的Run、Stop键进行控制，运行速度由F0-02（面板控制运行速度）设定。
此方式仅用于测试或者电机调谐过程中。
1：距离控制。
NICE3000电梯使用方式，检修运行时电梯按照F3-11参数所设定速度运行；正常运行时根据电梯当前楼层和目的楼层的距离自动计算速度和运行曲线，实现直接停靠。
F0-02面板控制运行速度出厂设定0.050m/s最小单位0.001m/s设定范围0．050～F0-04该功能仅在功能码F0-01=0（操作面板控制）时有效。
它设定了NICE3000通过面板控制时速度的初始值。
运行中可以修改此功能码，以改变键盘控制时的运行速度。
F0-03电梯最大运行速度出厂设定0.050m/s最小单位0.001m/s设定范围0.250～F0-04设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。
最小单位0.001m/sF0-04电梯额定速度出厂设定 1.500m/s设定范围0.250～4.000m/s它是指电梯标称的额定速度。
该功能参数是由电梯的机械和曳引机来决定的，F0-03表示在F0-04的电梯速度范围内运行的实际速度。
例如：某个电梯额定速度1.750 m/s，在使用过程中实际电梯最大速度只需要运行在1.720 m/s，那么，F0-03=1.720 m/s，F0-04=1.750 m/s。
页码图纸名称A 封面B 明细表C 修订记录表P01P02P03P04P05图号MU11001VA 序号1234明细表5678版本910D 器件代号表E 工艺标准MU11001VA 接口板插件布置图 A B C D E F ABCDEF111213141516171819P05A P06P06A P08P09P11P12P13P14接口板接线图1接口板接线图2接口板出柜插件表及控制柜端子图 ARD 应急应急平层装置(380V)回路图检修回路图轿顶控制回路图对讲，警铃，应急灯1无机房照明回路图并联回路图 轿顶箱插件表MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA 页码版本图纸名称图号序号20212223MU11001VA MU11001VA MU11001VA MU11001VA P15P16P17P18无机房限速器电动操作回路图有机房照明回路图无机房380V 电源供电回路及抱闸回路图同步机UCMP 原理图24MU11001VA P2025MU11001VA P2126MU11001VA P2227P2328MU11001VA P2429MU11001VA P2530MU11001VA 线缆接线总装图3132MU11001VA MU11001VA MU11001VA P07有机房220V 电源供电回路及抱闸回路图无机房220V 电源供电回路及抱闸回路图P10ARD 应急应急平层装置(220V)回路图A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A AP2735MU11001VA 36机房布线图轿厢布线图底坑布线图MU11001VA MU11001VAA A异步机UCMP 原理图有机房控制回路图 无机房控制回路图有机房380V 电源供电回路及抱闸回路图MU11001VA井道布线图MU11001VA P2634轿顶布线图MU11001VA A P28P19同步机单开门安全回路图 异步机与双门安全回路图33对讲，警铃，应急灯2P17A MU11001VA A修订记录表图 号版 本修 订 人修订内容及原因MU11001VA 页 码0新归档修订日期2017-04-18AB C D E F ABCDEFMU11001VAA新归档2017-05-05代号位置含 义1BFS HTW 缓冲器开关1 DM CAR 门机马达LSU HTW 上限位开关TCIU CAR 轿顶检修上行按钮2BFS HTW 缓冲器开关2 DOB1CAR 门1开门指令TES CAR 轿顶急停按钮DOB2CAR 门2开门指令LWO CAR 超载开关TOCL CAR 轿顶检修照明灯ALB CAR 警铃按钮DS HTW 层门锁电气联动开关LWX CAR 满载开关TUR1 CAR 轿顶插座AC220V ATS CAR 司机/自动转换开关DZD CAR 下平层感应器MCB CTR 主控制板TRF CTR 控制变压器BM CTR 抱闸线圈 DZU CAR 上平层感应器MES CTR 急停按钮ECB CAR 警铃MES-2 MR ECL CAR 轿厢应急照明EDP1CAR 门1光幕EDP2CAR门2光幕NSB CAR 司机直达开关BYCTR 抱闸接触器OLT1 HTW 门1开门到位EIS CTR紧急电动运行继电器OLT2 HTW 门2开门到位F CAR 轿内风扇OS HTW 限速器电气开关PES1 HTW 底坑检修箱急停按钮CCB CAR 指令分配板QF CTR 空气开关PES2 HTW 底坑开关盒急停按钮 CAR NULL 轿厢CES CAR 轿内急停开关PFR CTR 相序继电器CTR NULL 控制柜CIS CTR PG MR编码器(曳引机)MR NULL 主机CLI CAR 轿内照明PLI HTW 底坑照明灯HTWNULL 井道PLSHTW 底坑照明开关CLIS CAR 轿内照明开关FIRS2CAR 消防员开关(操纵箱) PUR HTW 底坑插座FLSD HTW 下极限开关CLT1CAR 门1关门到位FLSU HTW 上极限开关RCS MR 夹绳器电气开关CLT2CAR 门2关门到位FS CAR 轿内风扇开关CHM CAR 语音报站器GS CAR 轿门锁开关CTB CAR 轿顶控制板GTS HTW 限速器张紧轮断绳开关DBR CTR 制动电阻HCB HTW 楼层显示板DCB1CAR 门1关门指令DCB2CAR 门2关门指令ISS CAR 独立运行开关SOS CTR 安全钳动作电气开关DDB CTR 紧急电动运行下行按钮SW CTR 运行接触器DDCB CAR 关门延时按钮LIH HTW 井道照明TA CTR 大端子LIHS HTW 井道照明开关TB CTR 小端子DLS1 HTW 下一级强迫减速TCI CAR 轿顶检修旋钮DLS2HTW 下二级强迫减速LPT CAR 到站钟TCIB CAR 轿顶检修公用按钮DLS3 HTW 下三级强迫减速LSD HTW 下限位开关TCID CAR 轿顶检修下行按钮RS CTR 强制检修继电器UDB CTR 紧急电动运行上行按钮ULS1 HTW 上一级强迫减速ULS2HTW 上二级强迫减速S1 CTR 检修回路端子SS1CTR 轿顶安全回路端子SS2 CTR 井道安全回路端子盘车手轮急停按钮MES-1 CTR 高台急停按钮紧急电动运行开关FX CTR 封星接触器FU CTR 熔断器ABC DEFABC D E F ULS3HTW 上三级强迫减速代号位置含 义代号位置含 义代号位置含 义TLS CAR 轿顶照明开关CZ CTR 控制柜插座 CTRL CTR 控制柜照明灯RRD HTW 限速器远程释放线圈RRB CTR 限速器远程释放按钮RTB CTR 限速器远程动作按钮RTD HTW 限速器远程动作线圈SD HTW 防过流二极管VDR HTW 压敏电阻SWP CTR 开关电源MDBU CTR 制动单元QFB CTR 漏电保护开关MTS MR马达过热时保护SGS CAR 辅门锁开关UCMPCTR轿厢意外移动保护装置NICE3000new电气原理图工艺标准：1.电源等级命名规则：380V动力电源在主空气开关前级的三相五线命名为R、S、T、N、PE。

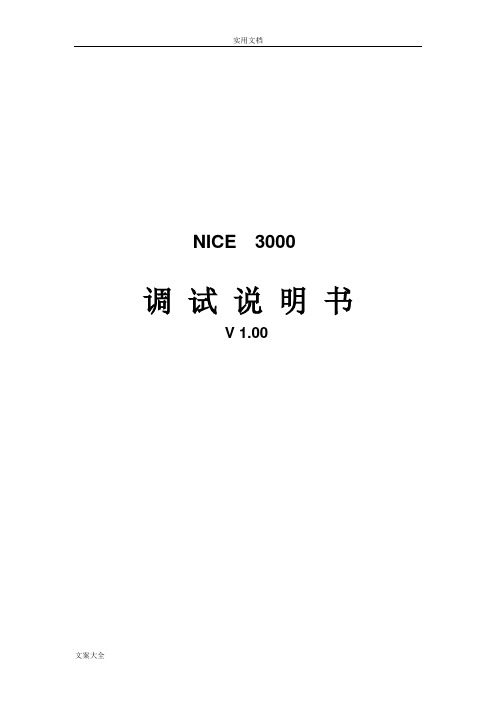

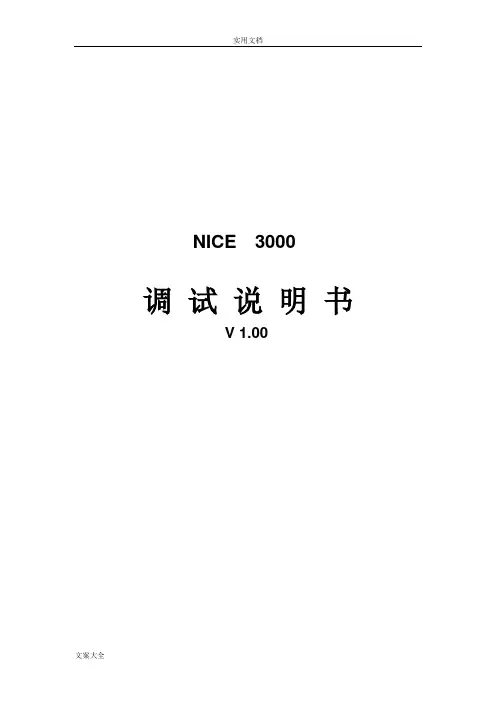

NICE 3000调试说明书V 1.00目录1. 调试工具使用说明 (4)1.1调试工具 (4)1.2操作面板使用说明 (4)1.3小键盘的功能及使用说明 (4)2. 电梯调试 (5)2.1慢车调试前检查 (5)2.2慢车调试 (5)2.3快车调试 (5)2.4井道自学习 (6)2.5称重自学习 (6)2.6快车试运行 (6)2.7快车运行 (7)3. 故障诊断及对策 (7)3.1故障类别说明 (7)3.2故障信息及对策 (8)附一：外召显示设置说明附二：电机参数自学习步骤广东富士（K131005F）02版（住院五部）安全回路：A111——>首层急停ES.B2——>J1-5——>A112——>J2-4——>断绳开关ERC——>J2-5A——>A113———>底坑急停1ES.B——>A114——>轿厢缓冲器BS1——>A115——>对重缓冲器BS2——>A116——>J1-1——>下极限FLS（D）——>B1-10——>A118——>C1-3C——>限速器SGS——>A119夹绳器RC——>C1-2——>A3-2——>A120——>AD3-2——>D8-4——>安全钳SGE——>A121——>安全窗SWS——>D8-6——>A112——>轿顶急停ES.T——>DX1-4——>X1—4——>A123轿厢急停ES.C——>X1-5DX1-5——>AD3-3——>A124——>A3-3——>C1-1——>盘车轮TS——>TG5-3——>C1-6——>A125——>JX-4——>控制柜急停ES.M——>JX-7——>A126——>相序XJ （应急电源UPS）——>TG5-4——>A130——>A1——SAF安全接触器——A2——>A101紧急电动运行：封线号A114——>A121（从轿厢缓冲器A115——>对重缓冲器A116——>下限位A117——>上限位A118——>限速器A119——>夹绳器A120——>安全钳A121）。
页码图纸名称B A 封面B 明细表C 修订记录表P01P02P03P04P05图号MN11001BK 序号1234明细表5678版本910D 器件代号表E 工艺标准MN11001BK 接口板插件布置图 A B C D E F ABCDEF111213141516171819P06P07P08P09P10P11P12P13P14接口板接线图1接口板接线图2接口板出柜插件表及控制柜端子图 安全回路图ARD应急应急平层装置回路图检修回路图及抱闸回路图轿顶控制回路图 对讲，警铃，应急灯无机房照明回路图并联回路图 轿顶箱插件表MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK MN11001BK 页码版本图纸名称图号序号20212223MN11001BK MN11001BK MN11001BK MN11001BKP15P16P17P18无机房限速器电动操作回路图有机房照明回路图无机房380V电源供电回路图有机房380V电源供电回路图无机房控制回路图有机房控制回路图 B B B B B B B B B B B B B B B B B B B B B B修订记录表图 号版 本修 订 人修订内容及原因MN11001BK 页 码0新归档修订日期2013-01-31AB C D E F ABCDEFMN11001BK A 2013-02-22P01-P18修改归档MN11001BKB2013-06-07P01-P18修改归档代号位置含 义1BFS HTW 缓冲器开关1 DM CAR 门机马达LSU HTW 上限位开关TCIU CAR 轿顶检修上行按钮2BFS HTW 缓冲器开关2 DOB1CAR 门1开门指令TES CAR 轿顶急停按钮DOB2CAR 门2开门指令LWO CAR 超载开关TOCL CAR 轿顶检修照明灯ALB CAR 警铃按钮DS HTW 层门锁电气联动开关LWX CAR 满载开关TUR1 CAR 轿顶插座AC220V ATS CAR 司机/自动转换开关DZD CAR 下平层感应器MCB CTR 主控制板TRF CTR 控制变压器BM CTR 抱闸线圈 DZU CAR 上平层感应器MES CTR 急停按钮ECB CAR 警铃MES-2 MRECL CAR 轿厢应急照明EDP1CAR 门1光幕EDP2CAR门2光幕NSB CAR 司机直达开关BYCTR 抱闸接触器OLT1 HTW 门1开门到位EIS CTR紧急电动运行继电器OLT2 HTW 门2开门到位F CAR 轿内风扇OS HTW 限速器电气开关PES1 HTW 底坑检修箱急停按钮CCB CAR 指令分配板QF CTR 空气开关PES2 HTW 底坑开关盒急停按钮 CAR NULL 轿厢CES CAR 轿内急停开关PFR CTR 相序继电器CTR NULL 控制柜CIS CTR PG MR编码器(曳引机)MR NULL 主机CLI CAR 轿内照明PLI HTW 底坑照明灯HTWNULL 井道PLS HTW 底坑照明开关CLIS CAR 轿内照明开关FIRS2CAR 消防员开关(操纵箱) PURHTW 底坑插座FLSD HTW 下极限开关CLT1CAR 门1关门到位FLSU HTW 上极限开关RGS MR 夹绳器电气开关CLT2CAR 门2关门到位FS CAR 轿内风扇开关CHM CAR 语音报站器GS CAR 轿门锁开关CTB CAR 轿顶控制板GTS HTW 限速器张紧轮断绳开关DBR CTR 制动电阻HCB HTW 楼层显示板DCB1CAR 门1关门指令DCB2CAR 门2关门指令ISS CAR 独立运行开关SOS CTR 安全钳动作电气开关DDB CTR 紧急电动运行下行按钮SW CTR 运行接触器DDCB CAR 关门延时按钮LIH HTW 井道照明TA CTR 大端子LIHS HTW 井道照明开关TB CTR 小端子DLS1 HTW 下一级强迫减速TCI CAR 轿顶检修旋钮DLS2HTW 下二级强迫减速LPT CAR 到站钟TCIB CAR 轿顶检修公用按钮DLS3 HTW 下三级强迫减速LSD HTW 下限位开关TCID CAR 轿顶检修下行按钮RS CTR 强制检修继电器UDB CTR 紧急电动运行上行按钮ULS1 HTW 上一级强迫减速ULS2HTW 上二级强迫减速S1 CTR 检修回路短接端子SL CTR 安全回路短接端子SS1CTR 安全回路短接端子SS2 CTR 安全回路短接端子盘车手轮急停按钮MES-1 CTR 高台急停按钮紧急电动运行开关FX CTR 封星接触器FU CTR 熔断器ABC DEFABC D E F ULS3HTW 上三级强迫减速代号位置含 义代号位置含 义代号位置含 义TUR2CAR 轿顶插座AC36V TLS CAR 轿顶照明开关CZ CTR 控制柜插座 CTRL CTR 控制柜照明灯RRD HTW 限速器远程释放线圈RRB CTR 限速器远程释放按钮RTB CTR 限速器远程动作按钮RTD HTW 限速器远程动作线圈SD HTW 防过流二极管VDRHTW 压敏电阻SWP CTR 开关电源MDBU CTR 制动单元QFB CTR 漏电保护开关NICE3000new电气原理图工艺标准：1.电源等级命名规则：380V动力电源在主空气开关前级的三相五线命名为R、S、T、N、PE。
16个功能参数表：F0-03：电梯最大运行速度F5-36：称重输入选择F0-04：电梯额定速度F6-00：电梯最高层F0-05：电梯额定载重F6-02：泊梯基站F1-12：编码器每转脉冲数F8-01：预转矩选择F3-00：启动速度F8-02：预转矩偏移F3-01：保持时间F8-03：驱动侧增益F3-10：再平层速度F8-04：制动侧增益F4-00：平层调整FC-22：最近一次故障类型按PRG键后，按UP/DOWN键所显示的，所有的一级菜单，即为功能组的分类。
详细列表如下：F0——基本参数F9――时间参数F1――电机参数FA――键盘设定参数F2――矢量控制参数FB――门功能参数F3――运行控制参数FC――保护功能参数F4――楼层参数FD――通讯参数F5――端子功能参数FE――电梯功能设置参数F6――电梯基本参数FF――厂家参数F7――测试功能参数FP――用户参数F8――增强功能参数可重复使用。
在使用过程中，如果X1 端子输入信号有效，则主控制板对应的X1 信号指示灯点亮，依此类推。
各功能由相应的代码表示：00：未使用即使有信号输入系统也不响应。
可将未使用端子设定无功能，防止误动作。
01：上平层常开输入02：下平层常开输入03：门区常开输入通过平层感应器信号控制电梯平层停车，系统支持单独使用一个门区感应器，上平层感应器+下平层感应器，或使用上平层感应器+下平层感应器+门区感应器，如果用三个平层感应器则上行应依次收到上平层信号、门区信号、下平层信号，下行依次收到下平层信号、门区信号、上平层信号。
如果用上平层感应器、下平层感应器两个平层感应器，则上行应依次收到上平层信号、下平层信号，下行依次收到下平层信号、上平层信号。
04：安全回路反馈常开输入05：门锁回路反馈常开输入安全回路是电梯安全可靠运行的重要保证，门锁回路确保厅门和轿门等在电梯启动运行时已闭合，安全回路反馈和门锁回路反馈有效是电梯运行的必要条件。
F0-03电梯最大运行速度出厂设定0.050m/s最小单位0.001m/s设定范围0.250～F0-04设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。
最小单位0.001m/s F0-04电梯额定速度出厂设定 1.500m/s设定范围0.250～4.000m/s它是指电梯标称的额定速度。
该功能参数是由电梯的机械和曳引机来决定的，F0-03表示在F0-04的电梯速度范围内运行的实际速度。
例如：某个电梯额定速度1.750 m/s，在使用过程中实际电梯最大速度只需要运行在1.720 m/s，那么，F0-03=1.720 m/s，F0-04=1.750 m/s。
F0-05电梯额定载重出厂设定1000kg最小单位1kg设定范围300～9999kg设定电梯额定载重，防捣乱功能中使用此参数。
F0-06最大频率出厂设定6kHz最小单位0.1kHz设定范围0.5～16.0kHz设定系统可输出的最大频率，该频率一定要大于电动机的额定频率。
F0-07载波频率出厂设定6kHz最小单位0.1kHz设定范围0.5～16.0kHz载波频率的大小与电机运行时的噪音密切相关。
载波频率一般设置在6KHz以上时，就可以实现静音运行。
建议您在噪音允许范围内，尽量以较低载波频率运行。
当载波频率低时，输出电流高次谐波分量增加，电机损耗增加，电机温升增加。
当载波频率高时，电机损耗降低，电机温升减小，但系统损耗增加，系统温升增加，干扰增加。
调整载波频率对下列性能产生的影响：载波频率低～高电机噪音大～小输出电流波形差～好电机温升高～低控制器温升低～高漏电流小～大对外辐射干扰小～大F1组电机参数功能码名称出厂设定最小单位设定范围F1-00编码器类型选择110：SIN/COS1：UVW对于同步电动机，适配ERN1387型SIN/COS编码器时选择0；适配UVW编码器时选择1，且在选择UVW型编码器时必须保证编码器极对数和电机极对数相同。
NICE3000new电梯一体化控制器说明书Ver 1.3苏州远志科技有限公司SUZHOU WISH TECHNOLOGY CO.,LTDW e b: T e l: F a x: Email: 86-512-62576870 86-512-67508653 w i s h@w i s h t e c.c o mBEST IN SERVICE系列控制器符合以下指令和标准：目录 NICE3000new电梯一体化控制器用户手册目录前言 (1)简介 (3)第1章安全信息及注意事项 (14)1.1 安全事项 (14)1.2 注意事项 (16)1.3 保护特性 (18)第2章产品信息 (20)2.1 系统配置简介 (20)2.2 产品命名与铭牌信息 (21)2.3 NICE3000new系列一体化控制器型号与技术数据 (22)2.4 技术规范 (23)2.5 产品外观及安装孔位尺寸 (25)2.6 选配件 (27)2.7 制动组件选型与配置 (28)第3章机械与电气安装 (32)3.1 NICE3000new系列电梯一体化控制器 (32)3.1.1 安装环境要求 (32)3.1.2 安装空间要求 (32)3.1.3 端子分布与接线说明 (34)3.2 轿顶板控制板MCTC-CTB (37)3.2.1 轿顶板MCTC-CTB尺寸及安装 (37)3.2.2 轿顶板MCTC-CTB端子接线说明 (38)3.3 厅内/厅外显示板MCTC-HCB (40)3.3.1 HCB-H：点阵显示板 (41)3.3.2 HCB-R1：超薄点阵显示板 (42)3.3.3 HCB-D2：超薄段码液晶显示板 (44)3.3.4 HCB-U1：4.3寸段码液晶显示板 (45)3.3.5 HCB-V1：6.4寸段码液晶显示板 (46)3.4 厅内指令板(内招板)MCTC-CCB (47)3.5 MCTC-PG卡的选型与使用 (49)3.5.1 MCTC-PG卡选型指导 (49)3.5.2 MCTC-PG卡的接线与端子说明 (50)3.5.3 PG卡连接注意事项 (51)3.5.4 适配电机的选择 (52)3.6 外围电气元件选型指导 (52)3.6.1 外围电气元件使用说明 (52)NICE3000new电梯一体化控制器用户手册目录3.6.2 外围电气元件选型表 (53)3.7 一体化控制系统电气接线示意图 (54)3.8 井道位置信号的安装 (54)3.8.1平层信号的安装方法 (56)3.8.2强迫减速开关的安装方法 (57)3.8.3 限位开关的安装方法 (57)3.8.4 极限开关的安装方法 (58)第4章系统调试工具的使用 (60)4.1 三键小键盘的使用 (60)4.2 外引LED操作面板的使用 (63)4.2.1 功能指示灯说明 (63)4.2.2 操作面板键盘按钮说明 (64)4.2.3 三级菜单操作说明 (65)4.2.4 停机运行状态参数显示 (66)4.3 外引LCD液晶操作器的使用 (66)4.3.1 按键功能说明 (67)4.3.2 屏幕显示方式 (67)第5章系统调试与运行举例 (72)5.1 系统调试 (72)5.1.1 调试前安全检查 (72)5.1.2 电机特性参数设置与自动调谐 (74)5.1.3 快车试运行 (76)5.1.4 门机调试 (76)5.1.5 舒适感调整 (77)5.1.6 密码设置 (80)5.2 系统应用 (80)5.2.1停电应急运行方案 (80)5.2.2 两台梯并联方案 (85)5.2.3 贯通门使用说明 (88)5.2.4 VIP功能使用说明 (92)第6章功能参数表 (94)6.1 功能参数说明 (94)6.2 功能参数的分组 (94)6.3 功能参数表 (94)第7章参数说明 (114)F0组基本参数 (114)F1组电机参数 (116)F2组矢量控制参数 (118)目录 NICE3000new电梯一体化控制器用户手册F3组运行控制参数 (120)F4组楼层参数 (122)F5组端子功能参数 (123)F6组电梯基本参数 (132)F7组测试功能参数 (141)F8组增强功能参数 (142)F9组时间参数 (145)FA组键盘设定参数 (146)FB组门功能参数 (154)FC组保护功能参数 (156)FD组通讯参数 (159)FE组电梯功能设置参数 (161)Fr组平层调整参数 (164)FF组厂家参数 (165)FP组用户参数 (165)第8章故障信息及对策 (168)8.1 控制器的日常保养与维护 (168)8.1.1 日常保养 (168)8.1.2 定期检查 (168)8.1.3 控制器易损件更换 (168)8.1.4 控制器的存贮 (169)8.2 控制器的保修说明 (169)8.3 故障类别说明 (170)8.4 故障信息及对策 (171)第9章 EMC(电磁兼容性) (180)9.1 相关术语定义 (180)9.2 EMC 标准介绍 (180)9.2.1 安装环境EMC 要求 (180)9.2.2 符合EMC 指令的条件 (180)9.3 EMC 外围配件安装选型指导 (181)9.3.1 电源输入端加装EMC 输入滤波器 (181)9.3.2 电源输入端加装交流输入电抗器 (182)9.4 屏蔽线缆及布线要求 (183)9.4.1 屏蔽电缆要求 (183)9.4.2 屏蔽电缆安装注意事项 (184)9.4.3 电缆布线要求 (184)9.5 常见EMC干扰问题整改建议 (185)附录A 版本变更记录 (186)轿顶控制板MCTC-CTB轿内指令板MCTC-CCBLED 或LCD 操作器MDKE/MDKE3称重传感器厅外显示板MCTC-HCBCANBUSMODBUS上位机监控NICE3000CANBUS并梯联控通讯同步或异步曳引机图2-1 系统组成示意图一体化控制器通过电机编码器的反馈信号控制电机，同时以脉冲计数的方式记录井道各位置开关的高度信息，实现准确平层、直接停靠，保障运行安全；轿顶控制板与一体化控制器采用CANBUS 通讯，实现轿厢相关部件的信息采集与控制厅外显示与一体化控制器采用MODBUS 通讯，只需简单的设置地址，即可完成所有楼层外召唤的指令登记与显示。
