检定游标量具标准器组计量标准技术报告

谈谈对计量标准器稳定性考核的认识摘要：对于计量标准器的稳定性考核是每年计量标准考核当中的重要组成部分。

文章阐述了对于计量标准器稳定性考核的认识与了解，同时分析了对于计量标准器稳定性考核的选择，最后提出了对于考核记录表及曲线图的制作。

关键词：计量标准器稳定性曲线图0、引言在经济快速发展的今天，各企业都不断将高科技应用于生产当中，这就使得技术的应用决定了企业是否能够长期生存与发展。

因此对于技术的应用及相关设备的技术，各企业都非常重视。

在对计量标准进行考核时，被考核单位所建立的计量标准技术档案是考虑的最基本依据，计量标准技术档案包括计量标准技术报告以及计量标准履历书，而这其中的计量标准履历书则是指对于计量标准器的稳定性考核[1]。

1、对于计量标准器稳定性考核的认识与了解计量标准器稳定性考核很容易让我们想到对于计量标准稳定性的考核，但是对于计量标准器稳定性的考核与对于计量标准稳定性的考核完全不同。

其在概念、考核对象以及所使用的考核方法存在很大的差异[2]。

计量标准器稳定性考核是指对于计量标准装置当中的标准器其稳定性进行考核，它所考核的对象只是标准器。

而计量标准稳定性的考核其考核对象是指全套的标准装置，其包括对计量标准器及对配套设备稳定性的双重考核。

计量标准器稳定性考核主要是对标准器在相邻两年的周期检查结果或是校准证书当中所提供标准器偏差值进行考查，看其是否与所规定标准器的允许变化量相符。

而计量标准稳定性考核则是利用考核计量标准对某个固定的被测对象进行重复测量，并计算其平均值，然后再将相邻两年的差值作为计量标准的稳定性，再把这个值也计量标准进行对比。

2、对于计量标准器稳定性考核的选择我国对于计量标准的稳定性考核主要遵循jjf 1033-2008《计量标准考核规范》[3]，但是其中并未对计量标准器稳定性考核做出详细介绍。

对于计量标准器稳定性考核主要是在《计量标准履历书》中的填写与使用说明当中有提到。

其规定，在对计量标准器稳定性进行考核时可依照标准器的具体情况来选择“计量标准器稳定性考核记录表”或是“计量标准器稳定性曲线图”来进行考核便可[4]。

计量标准技术报告
计量标准名称检定指示量具标准器组
计量标准负责人
建标单位名称（公章）
填写日期
目录
一、建立计量标准的目的 (3)
二、计量标准的工作原理及其组成 (3)
三、计量标准器及主要配套设备 (4)
四、计量标准的主要技术指标 (5)
五、环境条件 (5)
六、计量标准的量值溯源和传递框图 (6)
七、计量标准的重复性试验 (7)
八、计量标准的稳定性考核 (8)
九、检定或校准结果的测量不确定度评定 (9)
十、检定或校准结果的验证 (11)
十一、结论 (12)
十二、附加说明 (12)
七、计量标准的重复性试验
选一支（0-3）mm的百分表，编号为***，分度值为0.01mm，受检点为2mm，在相同条件下反复测量10次，结果如下：单位：μm
序号测得误差x iνi=x i－xνi2
1 －1 0.5 0.25
2 －2 －0.5 0.25
3 －2 －0.5 0.25
4 －2 －0.
5 0.25
5 －1 0.5 0.25
6 －1 0.5 0.25
7 －1 0.5 0.25
8 －2 －0.5 0.25
9 －2 －0.5 0.25
10 －1 0.5 0.25
x －1.5
S= 0.5
计量标准的测量重复性为s=0.5μm。

计量器具周期检定（校准）制度[共5篇]第一篇：计量器具周期检定 (校准)制度计量器具周期检定（校准）制度目的计量器具的周期检定（校准）是保证计量器具准确可靠的重要措施，计量人员和计量器具的使用者都应相互配合，及时地完成到期计量器具的周检工作。

以保证测量设备在检定或校准周期内不出现超差。

适用范围适用于本公司各类测量设备（强检设备除外）计量确认间隔的规定和调整。

3．内容3．1检定用计量标准器具必须定期送上级计量部门检定，绝不许超周期使用。

3．2工作计量器具使用部门联系技术部及时送外单位检定（校准）。

3．3经检定（校准）合格者须出具检定（校准）证书，并在计量器具上做好合格标记，不合格的计量器具可降级使用的以降级使用处理，不能再用给予以报废手续，原始记录和检定（校准）证书统一由技术部按月保存。

3．5对各单位所用计量器具还应经常定期抽检，并作好抽检记录。

计算每次抽检合格率，具体按“在用计量器具现场抽检制度”执行。

3．6计量管理员必须按月作出检定（校准）情况统计表，统计和计算计量器具周检计划的应检数、实检数、送检合格数，周检合格率和抽检数、抽检率、合格数和抽检合格率等。

本制度如有未尽事宜，得呈报总经理核定修订。

计量器具配备、使用、维护和保养制度目的企业标准化对建立企业最佳秩序、稳定和提高质量、实现科学管理、促进技术进步、保护安全健康和环境、消除贸易壁垒、提高企业竞争力具有重要作用。

本标准根据《中小企业计量检测保证规范》相关要求，结合公司实际情况和发展要求，特制定本制度。

适用范围本公司计量检测体系中各部门测量设备的控制和管理。

内容3.1计量器具配备3.1.1配置策划的依据：a）国际标准及国家标准、行业标准；b)产品销售合同；c)产品工艺规程或国家计量检定规程；d)产品服务工作质量要求。

3.1.2设计、生产和检验工作中所必须的测量设备的购置由相关人员提出，填写测量设备采购申请书，经部门负责人同意，报生产部负责人审核、批准后，予以实施。

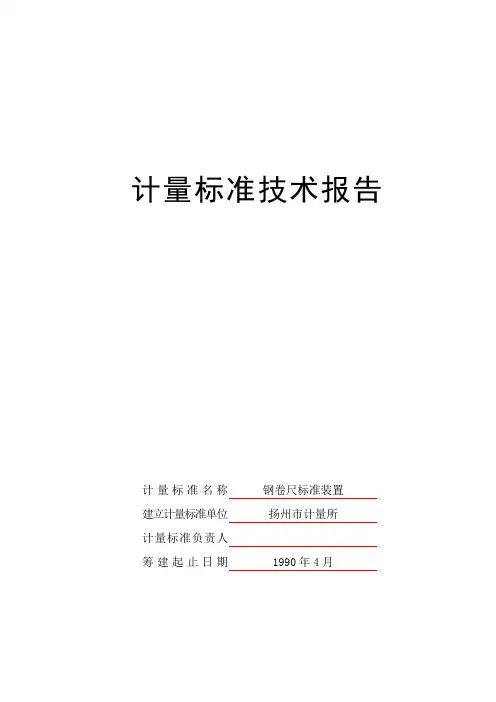

计量标准技术报告计量标准名称钢卷尺标准装置建立计量标准单位扬州市计量所计量标准负责人筹建起止日期1990年4月说明1、申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2、《计量标准技术报告》由计量标准负责人填写。

3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目录一、计量标准的工作原理及其组成 (1)二、选用的计量标准器及主要配套设备 (2)三、计量标准的主要技术指标 (3)四、环境条件 (3)五、计量标准的量值溯源和传递框图 (4)六、计量标准的测量重复性考核 (5)七、计量标准的稳定性考核 (6)八、测量不确定度评定 (7)九、计量标准的测量不确定度验证 (11)十、结论 (12)十一、附加说明 (12)13467则可得到 u(1e ∆)=s p =0.07mm自由度 ν(1e ∆)=10-1＝93.2 检定钢卷尺时人眼分辨率引起的标准不确定度分项u(2e ∆)的评定由于每次测量人眼分辨率a 大致为0.1mm ，包含因子K 为3，由于一次测量带有2次人眼分辨率误差，故u(2e ∆)=2×321a =0.041mm估计其相对不确定度为20%，则其自由度为ν(2e ∆)=25。

3.3 标准钢卷尺示值误差引起的不确定度分项u(3e ∆)的评定根据JJG741-1991 《标准钢卷尺规程》，Ⅰ级标准钢卷尺最大允许示值误差为±(0.02＋0.02L)mm ，半宽a 为(0.02＋0.02L)mm ；认为其服从正态分布，包含因子K 为3，则L 以5m 代入：u(3e ∆)=302L)(0.02＋=0.04mm考虑其相当可靠，则自由度ν(3e ∆)→∞.3.4 由拉力误差给出的标准不确定度分项u （e 4）的评定 由拉力引起的误差为：=L 103×))(8.9(mm F E p ⨯⨯∆式中 ：L- 钢卷尺的长度 ，以m 为单位取值 ；- 拉力偏差 ，由JJG741-1991《标准钢卷尺检定规程》知5.0≤∆p N ；E - 弹性系数 ，E=200002mm kg ；F - 钢卷尺的横截面积 ，改尺的横截面宽度为12mm ，其厚度为0.22mm(F=12×0.22mm 2)则： )(1066.94mm L -⨯=δ拉力误差p ∆以相等的概率出现在半宽为0.5N 的区间 ，认为其服从均匀分布 ，包含因子k 取3.由于被检验钢卷尺和标准钢卷尺都需加一定的拉力 ，故拉力误差在5m 测量过程中影响两次.u(4e ∆)=23δ=2⨯0.0027mm=0.004mm(标称长度小于5m 的弧形尺带卷尺张紧力不作规定)估计其相对不确定度为20%，则其自由度为ν(2e ∆)=25。

计量标准履历书计量标准名称检定游标量具标准器组计量标准代码01315300计量标准考核证书号[2008]建立日期2004 年12 月16 日目录一、计量标准基本情况记载··················································( 1 )二、计量标准器、配套设备及设施登记·····································( 2 )三、计量标准考核(复查)记录·················································( 3 )四、计量标准器稳定性考核图表··············································(4 )五、计量标准器及主要配套设备量值溯源记录······························( 6 )六、计量标准器及配套设备修理记录········································( 8 )七、计量标准器及配套设备更换登记········································( 9 )八、计量检定规程或计量技术规范（更换）登记···························( 10 )九、检定或校准人员（更换）登记···········································( 11 )十、计量标准负责人（更换）记录···········································( 12 )十一、计量标准使用记录·····················································( 13 )一、计量标准基本情况记载计量标准名称量块测量范围(10 ～ 291.8) mm不确定度或准5等确度等级或最大允许误差存放地点总价值（万元）0.96启用日期2005年5月16日建立计量标准情况记录：1、标准器及配套设备经过符合要求的计量检定机构检定合格。

计量标准技术报告填写需注意的几点事项摘要：从事计量检测工作的单位，在新建立计量标准时，都要进行计量技术报告的编制，本文对技术报告相关项目填写要点进行介绍。

关键字：计量标准；技术报告；计量标准的稳定性Certain Number of Key Points Should be Paid Close Attention toWhen Technical Report of Measurement Standard is writtenWang xiaAbstract: Technical report of measurement standard should be compiled when measurement standard is built in measurement enterprises, a number of key points are introduced when technical report of measurement standard is written in this article.Keywords: measurement standard ; technical report ; stability of measurement standard1前言对于从事计量检测工作的单位，在新建立计量标准时，都会进行计量技术报告（以下简称技术报告）的编制，这涉及许多项目和具体内容的填写，有时技术人员不能够准确确定某些项目应该怎样填写，本文对技术报告填写时需要注意的一些关键点进行阐述。

2技术报告相关项目填写要点2.1封面日期对于新建计量标准，应当填写技术报告完成编制时的日期，此日期应当晚于技术报告内的所有涉及的日期，如检定或校准结果的重复性试验日常和计量标准稳定性考核的日期；对于重新修订的技术报告，应当注明第一次完成编制时的日期和本次修订的日期。

2.2计量标准器和主要配套设备计量标准器是指计量标准在量值传递中对量值有主要贡献的计量设备，而主要配套设备是指除计量标准器以外的对测量结果的不确定度有明显影响的设备。

文件制修订记录1.范围本操作程序用于新进库的，使用中和修理后的测量上限至500mm，分度值为0.02 mm的游标卡尺、深度卡尺、高度卡尺、带表卡尺、数显卡尺检定、校准。

2.实施步骤2.1标准装置与被检量具同置于检定室内，室温为20℃±3℃。

平衡时间2-4小时.2.2.依据JJG30-2002通用卡尺检定规程检定游标卡尺、深度卡尺、表数、显卡尺。

依据JJG31-1999高度卡尺检定规程检定高度卡尺。

2.2.1用2级塞尺比较检定游标刻线面棱边至尺身刻线面的距离。

2.2.2用工具显微镜检定刻线宽度及宽度差。

2.2.3用粗糙度样板以比较法检定测量面粗糙度。

2.2.4用2级平面平晶或1级样板直尺检定测量面的平面度。

2.2.5用1级千分尺检定内量爪尺寸和平行度。

2.2.6用5等3级量块检定游标卡尺示值误差。

检定时使量块与量具测量面轻轻接触，并能正常滑动，各点示值误差以该点读数值与量块实际尺寸之差确定。

2.2.7用刀口尺以光隙法检定高度卡尺量爪和底座工作面的不平度。

2.2.8用千分尺检定高度卡尺量爪工作尺寸和测量面的不平行度。

2.2.9用塞尺和平板检测划线量爪刃口厚度，用平板以光隙法检定高度卡尺量爪工作面对底座工作面的不平行度。

2.2.10用平板及5等3级量块检定高度卡尺的示值误差.2.2.11用刀口尺以光隙法检定深度卡尺尺深和尺框测量面的不平度。

2.2.12用平板及量块检定深度卡尺的示值误差。

2.2.19按照检定规程进行检定、校准结果处理。

2.2.20检定完毕后，将量块清洗、擦干，然后放入干燥缸内或上防锈油放回量块盒内。

计量标准技术报告doc
中国计量标准技术报告
中国计量标准技术报告是一种技术性文件，旨在提供计量标准方法的
可靠性、精度、精确度的评估，以及计量标准设计、发展、实施的方法和
途径。

根据《中国计量法》规定，可以有检定机构提供与计量标准相关的
技术报告和服务。

一、计量标准技术报告内容
1、基本信息：文件名称、报告编号、报告日期、受检者、报告内容、报告范畴。

3、测量数据：当前测量标准的检定结果、检定状态、检定误差等。

4、建议及结论：根据检定结果，提出对改进建议或结论。

二、计量标准技术报告的重要性
计量标准技术报告是用来确定项计量标准可靠性、精度、精确度的文件，是企业、科研院校技术验证、体系审核的重要依据。

它可以作为企业
产品质量控制的基准，以确保企业质量体系的可持续发展。

同时，计量标
准技术报告也是科研院校研究成果评价、认证的重要依据，是保证科研成
果准确、可控的重要手段。

计量标准技术报告
计量标准名称经纬仪检定装置
建立计量标准单位扬州市计量所
计量标准负责人
筹建起止日期1999年3月
说明
1、申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2、《计量标准技术报告》由计量标准负责人填写。

3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目录
一、计量标准的工作原理及其组成 (1)
二、选用的计量标准器及主要配套设备 (2)
三、计量标准的主要技术指标 (3)
四、环境条件 (3)
五、计量标准的量值溯源和传递框图 (4)
六、计量标准的测量重复性考核 (5)
七、计量标准的稳定性考核 (6)
八、测量不确定度评定 (7)
九、计量标准的测量不确定度验证 (12)
十、结论 (13)
十一、附加说明 (13)
1
2
3
4
5
6
7
8
9
10
11
12
13。

计量标准技术报告
计量标准名称检定游标量具标准器组计量标准负责人荣国祥
建标单位名称(公章) 环驰轴承集团有限公司填写日期2014年4月
目录
一、建立计量标准的目的……………………………………………………………………（ 2 ）
二、计量标准的工作原理及其组成…………………………………………………………（ 2 ）
三、计量标准器及主要配套设备……………………………………………………………（ 3 ）
四、计量标准的主要技术指标………………………………………………………………（ 4 ）
五、环境条件…………………………………………………………………………………（ 4 ）
六、计量标准的量值溯源和传递框图………………………………………………………（ 5 ）
七、计量标准的重复性试验…………………………………………………………………（ 6 ）
八、计量标准的稳定性考核…………………………………………………………………（7 ）
九、检定或校准结果的测量不确定度评定…………………………………………………（8 ）
十、检定或校准结果的验证 (11)
十一、结论 (12)
十二、附加说明 (12)。

计量标准技术报告计量标准名称衡器检定装置建立计量标准单位龙口市计量检定测试所计量标准负责人冯勇筹建起止日期1987.01～1987.07目录一、计量标准的工作原理及其组成 (1)二、选用的计量标准器及主要配套设备 (2)三、计量标准的主要技术指标 (3)四、环境条件 (3)五、计量标准的量值溯源和传递框图 (4)六、计量标准的测量重复性考核 (5)七、计量标准的稳定性考核 (6)八、测量不确定度评定 (7)九、计量标准的测量不确定度验证 (10)十、结论 (11)十一、附加说明 (11)六、计量标准的测量重复性考核用20kg在重复性条件下对电子秤进行10连续测量，得到测量列20.0000，20.0000，19.9995，19.9995，19.9990，20.0000，19.9995，19.9990，20.0000，19.9995kg实验标准差为：S＝＝0.40（g）测量重复性考核结果：小于合成标准不确定度。

八、测量不确定度评定 1测量的数学模型测量的数学模型：△E=P-m式中：△E ─电子秤示值误差；P ─电子秤示值； m ─标准砝码质量值；2 输入量的标准不确定度评定本评定方法以最大称量30kg 电子秤20kg 点为例。

2.1输入量P 的标准不确定度来源u(P)主要是电子秤测量重复性、四角偏载误差以及示值随电源电压变化等。

2.1.1 电子秤测量重复性引起的标准不确定度分项u(P 1)的评定（A 类评定方法）用20kg 在重复性条件下对电子秤进行10连续测量，得到测量列20.0000，20.0000，19.9995，19.9995，19.9990，20.0000，19.9995，19.9990，20.0000，19.9995kg 单次实验标准差S ＝＝0.40（g ）任选5台同类型电子秤，对每一台电子在20kg 点进行两组测量，每组测量均在重复性条件下连续测量10次，共得到10组测量列，每组测量列分别按上述方法计算，得到10个单次实验标准差，如下表： 实验标准差S J S 1 0.40gS 2 0.53gS 3 0.47g S 4 0.39g S 5 0.46g S 6 0.39g S 7 0.40g S 8 0.63gS 9 0.53gS 10 0.46g合并样本标准差S p 可按下式计算：S P =∑=mj jms121=0.47g在实际测量中，对输入量P 仅进行2次测量，以2次测量的算术平均值作为测量结果，则该结果的标准不确定度为u(P 1)=2 SP =0.33g自由度v p1可按下式计算： v p1=∑=mj jv1=10×（10-1）=903.1.2电子秤的偏载误差引起的标准不确定度分项u(P 2)的评定。

计量标准技术报告
计量标准名称玻璃量器标准装置建立计量计量标准单位
计量标准负责人
筹建起止日期
说明
1. 申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2.《计量标准技术报告》由计量标准负责人填写。

3.《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目录
一、计量标准的工作原理及其组成 (1)
二、选用的计量标准器及主要配套设备 (2)
三、计量标准的主要技术指标 (3)
四、环境条件 (3)
五、计量标准的量值溯源和传递框图 (4)
六、计量标准的测量重复性考核 (5)
七、计量标准的稳定性考核 (6)
八、测量不确定度评定…………………………………………………………（7、8、9）
九、计量标准的测量不确定度验证 (10)
十、结论 (11)
十一、附加说明 (12)
·4·。

一、实验目的1. 熟悉常用量具的结构、性能及用途。

2. 掌握量具的正确使用方法及注意事项。

3. 提高对量具测量精度和准确性的认识。

二、实验仪器与材料1. 仪器：游标卡尺、千分尺、内径百分表、外径千分尺、深度游标卡尺、量角器、水平仪等。

2. 材料：标准金属棒、标准圆环、标准圆柱、标准平面等。

三、实验原理量具是用于测量长度、角度、厚度等物理量的工具，其精度直接影响测量结果。

本实验主要介绍常用量具的使用方法及注意事项。

四、实验步骤1. 游标卡尺的使用（1）将游标卡尺的量爪擦干净，放置在光滑的桌面上。

（2）将待测物体夹在游标卡尺的两个量爪之间，确保量爪与物体紧密接触。

（3）观察游标卡尺的读数，读取主尺和游标尺的数值，计算测量结果。

2. 千分尺的使用（1）将千分尺的量爪擦干净，放置在光滑的桌面上。

（2）将待测物体夹在千分尺的两个量爪之间，确保量爪与物体紧密接触。

（3）观察千分尺的读数，读取主尺和微分筒的数值，计算测量结果。

3. 内径百分表的使用（1）将内径百分表的测量杆擦干净，放置在光滑的桌面上。

（2）将待测物体放入内径百分表的测量腔内，确保测量杆与物体紧密接触。

（3）观察内径百分表的读数，读取百分表的主尺和微分筒的数值，计算测量结果。

4. 外径千分尺的使用（1）将外径千分尺的量爪擦干净，放置在光滑的桌面上。

（2）将待测物体夹在外径千分尺的两个量爪之间，确保量爪与物体紧密接触。

（3）观察外径千分尺的读数，读取主尺和微分筒的数值，计算测量结果。

5. 深度游标卡尺的使用（1）将深度游标卡尺的量爪擦干净，放置在光滑的桌面上。

（2）将待测物体放置在深度游标卡尺的测量腔内，确保量爪与物体紧密接触。

（3）观察深度游标卡尺的读数，读取主尺和游标尺的数值，计算测量结果。

6. 量角器的使用（1）将量角器放置在待测物体上，确保量角器的中心点与待测物体的中心点重合。

（2）调整量角器的刻度线，使其与待测物体的边缘平行。

（3）读取量角器的读数，计算测量结果。
