钢支撑钢围檩及理论重量表

钢支撑钢围檩及理论重
量表
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

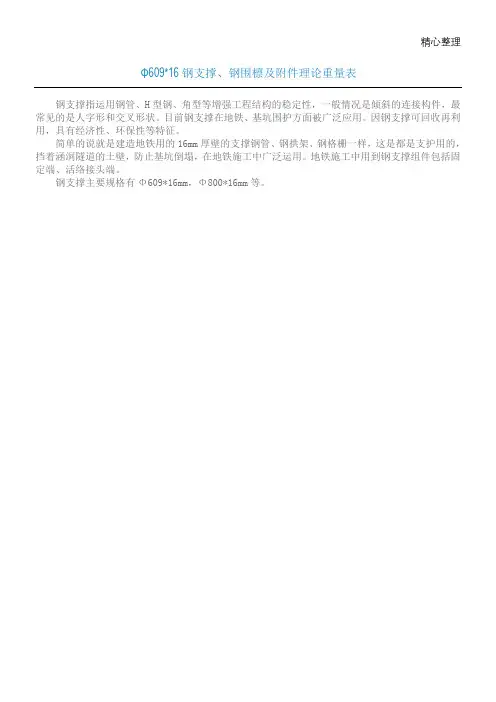

Φ609*16钢支撑、钢围檩及附件理论重量表
钢支撑指运用钢管、H型钢、角型等增强工程结构的稳定性，一般情况是倾斜的连接构件，最常见的是人字形和交叉形状。

目前钢支撑在地铁、基坑围护方面被广泛应用。

因钢支撑可回收再利用，具有经济性、环保性等特征。

简单的说就是建造地铁用的16mm厚壁的支撑钢管、钢拱架、钢格栅一样，这是都是支护用的，挡着涵洞隧道的土壁，防止基坑倒塌，在地铁施工中广泛运用。

地铁施工中用到钢支撑组件包括固定端、活络接头端。

钢支撑主要规格有Φ609*16mm，Φ800*16mm等。

精心整理Φ609*16钢支撑、钢围檩及附件理论重量表
钢支撑指运用钢管、H型钢、角型等增强工程结构的稳定性，一般情况是倾斜的连接构件，最常见的是人字形和交叉形状。

目前钢支撑在地铁、基坑围护方面被广泛应用。

因钢支撑可回收再利用，具有经济性、环保性等特征。

简单的说就是建造地铁用的16mm厚壁的支撑钢管、钢拱架、钢格栅一样，这是都是支护用的，挡着涵洞隧道的土壁，防止基坑倒塌，在地铁施工中广泛运用。

地铁施工中用到钢支撑组件包括固定端、活络接头端。

钢支撑主要规格有Φ609*16mm，Φ800*16mm等。

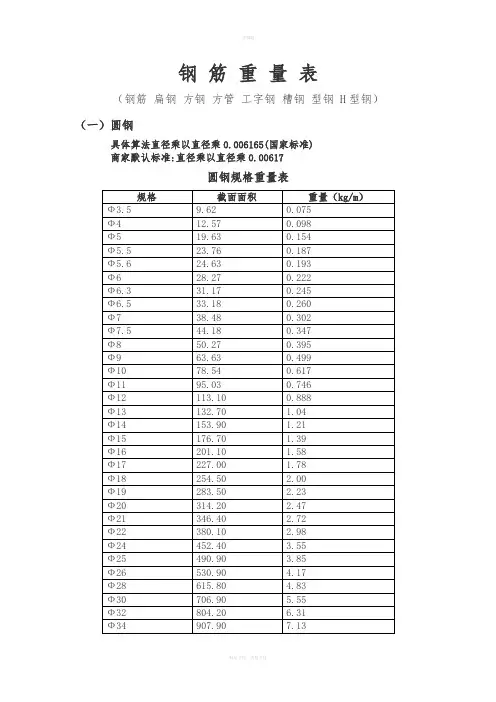

钢筋重量表（钢筋扁钢方钢方管工字钢槽钢型钢 H型钢）（一）圆钢具体算法直径乘以直径乘0.006165(国家标准)商家默认标准:直径乘以直径乘0.00617圆钢规格重量表（二）螺纹钢理论重量具体算法可以采用直径除以10然后平方再乘以0.617kg/m钢筋理论重量：Φ9-0.499kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/m（三）其他钢材理论重量计算的计量单位为公斤（kg）基本公式：W（重量，kg）=F(断面积mm2)×L(长度，m)×ρ(密度，g/cm3)×1/10001.钢筋理论重量计算：每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.00617Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数2.钢材理论重量计算简式【材料名称/理论重量W（kg/m）】a．扁钢、钢板、钢带：W＝0.00785×宽×厚b．方钢：W＝0.00785×边长²c．圆钢、线材、钢丝：W＝0.00617×直径²d．镀锌类钢材：W＝原理论重量×1.06e．钢管：W＝0.02466×壁厚（外径-壁厚）f．等边角钢：W＝0.00785×边厚（2边宽-边厚）g．不等边角钢：W＝0.00785×边厚(长边宽+短边宽-边厚)h．工字钢：W＝0.00785×腰厚[高+f（腿宽-腰厚）]i：槽钢：W＝0.00785×腰厚[高+e（腿宽-腰厚）]备注1．角钢、工字钢和槽钢的准确计算公式很繁，表列简式用于计算近似值2．f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.263．e值：一般型号及带a的为3.26，带b的为2.44，带c的为2.244．各长度单位均为毫米，钢的密度为：7.85g/cm3.各种钢材理论重量计算公式如下：【名称（单位）/计算公式/符号意义/计算举例】a．盘条圆钢（kg/m）：W=0.006165×d×dd=直径mm求直径为100mm的圆钢，求每m重量每m重量=0.006165×100²=61.65kgb．螺纹钢（kg/m）：W=0.00617×d×dd=断面直径mm求断面直径为12mm的螺纹钢，求每m重量每m重量=0.00617×12²=0.89kgc．方钢（kg/m）：W=0.00785×a×a求边宽为20mm的方钢，求每m重量每m重量=0.00785×20²=3.14kgd．扁钢（kg/m）：W=0.00785×b×db=边宽mm，d=厚mm求边宽为40mm，厚5mm的扁钢，求每m重量每m重量=0.00785×40×5=1.57kge．六角钢（kg/m）：W=0.006798×s×ss=对边距离mm求对边距离为50mm的六角钢，求每m重量每m重量=0.006798×50²=17kgf．八角钢（kg/m）：W=0.0065×s×ss=对边距离mm求对边距离为80mm的八角钢，求每m重量每m重量=0.0065×80²=41.62kgg．等边角钢（kg/m）：W=0.00785×[d（2b–d）+0.215（R2–2r²）]b=边宽，d=边厚，R=内弧半径，r=端弧半径求20mm×4mm等边角钢的每m重量从冶金产品目录中查出4mm×20mm等边角钢的R=3.5，r=1.2，则每m重量=0.00785×[4×（2×20–4）+0.215×（3.52–2×1.2²）]=1.15kgh．不等边角钢（kg/m）：W=0.00785×[d（B+b–d）+0.215（R2–2r²）]B=长边宽，b=短边宽，d=边厚，R=内弧半径，r=端弧半径求30mm×20mm×4mm不等边角钢的每m重量从冶金产品目录中查出30×20×4不等边角钢的R=3.5，r=1.2，则每m重量=0.00785×[4×（30+20–4）+0.215×（3.52–2×1.2²）]=1.46kgi．槽钢（kg/m）：W=0.00785×[hd+2t（b–d）+0.349（R2–r²）]h=高，b=腿长，d=腰厚，t=平均腿厚，R=内弧半径，r=端弧半径求80mm×43mm×5mm的槽钢的每m重量从冶金产品目录中查出该槽钢t=8，R=8，r=4，则每m重量=0.00785×[80×5+2×8×（43–5）+0.349×（82–4²）]=8.04kgj．工字钢（kg/m）：W=0.00785×[hd+2t（b–d）+0.615（R2–r²）]h=高，b=腿长，d=腰厚，t=平均腿厚，R=内弧半径，r=端弧半径求250mm×118mm×10mm的工字钢每m重量从金属材料手册中查出该工字钢t=13，R=10，r=5，则每m重量=0.00785×[250×10+2×13×（118–10）+0.615×（102–5²）]=42.03kgk．钢板（kg/m²）：W=7.85×dd=厚度求厚度4mm的钢板，求每m²重量每m²重量=7.85×4=31.4kgl．钢管（包括无缝钢管及焊接钢管（kg/m））：W=0.02466×S（D–S）D=外径，S=壁厚求外径为60mm壁厚4mm的无缝钢管，求每m重量每m重量=0.02466×4×（6–4）=5.52kg工字钢规格重量表槽钢规格重量表热轧轻型工字钢尺寸及理论重量热轧8#轻型工字钢尺寸及重量（据YB(T)65-87）计算公式W(kg/m)=0.00785*腰厚*[高+f*(腿宽-腰厚）]f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.26热轧普通工字钢尺寸及理论重量计算公式：W(kg/m)=0.00785*腰厚*[高+f*(腿宽-腰厚）]f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.26热轧轻型槽钢尺寸及理论重量计算公式w(kg/m)=0.00785*腰厚*[高+e*(腿宽-腰厚）]e值：一般型号及带a的为3.26，带b的为2.44，带c的为2.24热轧普通槽钢尺寸及理论重量热轧等边角钢尺寸及理论重量计算公式：W(kg/m)=0.00785*边厚*（2边宽-边厚）.。

钢筋重量表〔钢筋扁钢方钢方管工字钢槽钢型钢 H型钢〕〔一〕圆钢具体算法直径乘以直径乘0.006165(国家标准)圆钢规格重量表〔二〕螺纹钢理论重量钢筋理论重量：〔三〕其他钢材理论重量计算的计量单位为公斤〔kg〕根本公式：W〔重量，kg〕=F(断面积mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000理论重量计算：Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数2.钢材理论重量计算简式【材料名称/理论重量W〔kg/m〕】a．扁钢、钢板、钢带：W＝0.00785×宽×厚b．方钢：W＝0.00785×边长²c．圆钢、线材、钢丝：W＝0.00617×直径²d．镀锌类钢材：W＝原理论重量×1.06e．钢管：W＝0.02466×壁厚〔外径-壁厚〕f．等边角钢：W＝0.00785×边厚〔2边宽-边厚〕g．不等边角钢：W＝0.00785×边厚(长边宽+短边宽-边厚)h．工字钢：W＝0.00785×腰厚[高+f〔腿宽-腰厚〕]i：槽钢：W＝0.00785×腰厚[高+e〔腿宽-腰厚〕]备注1．角钢、工字钢和槽钢的准确计算公式很繁，表列简式用于计算近似值2．3．4．各长度单位均为毫米，3.各种钢材理论重量计算公式如下：【名称〔单位〕/计算公式/符号意义/计算举例】a．盘条圆钢×d×dd=直径mm求直径为100mm的圆钢，求每m重量×100²b．螺纹钢〔kg/m〕：×d×dd=断面直径mm求断面直径为12mm的螺纹钢，求每m重量×12²c．方钢〔kg/m〕：×a×a求边宽为20mm的方钢，求每m重量×20²d．扁钢〔kg/m〕：×b×db=边宽mm，d=厚mm求边宽为40mm，厚5mm的扁钢，求每m重量×40×e．六角钢〔kg/m〕：×s×ss=对边距离mm求对边距离为50mm的六角钢，求每m重量×50²=17kgf．八角钢〔kg/m〕：×s×ss=对边距离mm求对边距离为80mm的八角钢，求每m重量×80²g．等边角钢〔kg/m〕：W×[d〔2b–d〕+0.215〔R2–2r²〕]b=边宽，d=边厚，R=弧半径，r=端弧半径求20mm×4mm等边角钢的每m重量从冶金产品目录中查出4mm××[4×〔2×20–×–2ײh．不等边角钢〔kg/m〕：×[d〔B+b–d〕+0.215〔R2–2r²〕]B=长边宽，b=短边宽，d=边厚，R=弧半径，r=端弧半径求30mm×20mm×4mm不等边角钢的每m重量从冶金产品目录中查出30×20×4不等边角钢的R=3.5，r=×[4×〔30+20–×–2ײi．槽钢〔kg/m〕：×[hd+2t〔b–d〕+0.349〔R2–r²〕]h=高，b=腿长，d=腰厚，t=平均腿厚，R=弧半径，r=端弧半径求80mm×43mm×5mm的槽钢的每m重量从冶金产品目录中查出该槽钢t=8，R=8，r=×[80×5+2×8×〔43–×〔82–4²j．工字钢〔kg/m〕：×[hd+2t〔b–d〕+0.615〔R2–r²〕]h=高，b=腿长，d=腰厚，t=平均腿厚，R=弧半径，r=端弧半径求250mm×118mm×10mm的工字钢每m重量从金属材料手册中查出该工字钢t=×[250×10+2×13×〔118–×〔102–5²k．钢板〔kg/m²〕：×dd=厚度求厚度4mm的钢板，求每m²重量每m²×l．钢管〔包括无缝钢管与焊接钢管〔kg/m〕〕：×S〔D–S〕D=外径，S=壁厚求外径为60mm壁厚4mm的无缝钢管，求每m重量×4×〔6–工字钢规格重量表槽钢规格重量表热轧轻型工字钢尺寸与理论重量热轧8#轻型工字钢尺寸与重量〔据YB(T)65-87〕计算公式W(kg/m)=0.00785*腰厚*[高+f*(腿宽-腰厚〕]热轧普通工字钢尺寸与理论重量计算公式：W(kg/m)=0.00785*腰厚*[高+f*(腿宽-腰厚〕]热轧轻型槽钢尺寸与理论重量计算公式w(kg/m)=0.00785*腰厚*[高+e*(腿宽-腰厚〕]热轧普通槽钢尺寸与理论重量热轧等边角钢尺寸与理论重量计算公式：W(kg/m)=0.00785*边厚*〔2边宽-边厚〕。
