河南省焦作市普通高中物理第十二章 电能 能量守恒定律专题试卷

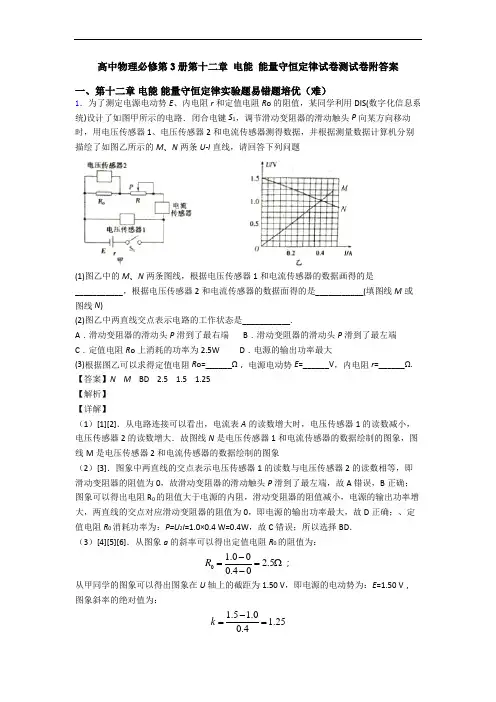

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷附答案一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．为了测定电源电动势E 、内电阻r 和定值电阻R o 的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S 1，调节滑动变阻器的滑动触头P 向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M 、N 两条U-I 直线，请回答下列问题(1)图乙中的M 、N 两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M 或图线N )(2)图乙中两直线交点表示电路的工作状态是___________.A ．滑动变阻器的滑动头P 滑到了最右端B ．滑动变阻器的滑动头P 滑到了最左端C ．定值电阻R o 上消耗的功率为2.5WD ．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω， 电源电动势E =______V ，内电阻r =______Ω.【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A 的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N 是电压传感器1和电流传感器的数据绘制的图象，图线M 是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P 滑到了最左端，故A 错误，B 正确；图象可以得出电阻R 0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D 正确；、定值电阻R 0消耗功率为：P=U 2I =1.0×0.4 W=0.4W ，故C 错误；所以选择BD ．（3）[4][5][6]．从图象a 的斜率可以得出定值电阻R 0的阻值为：0 1.00 2.50.40R -==Ω-； 从甲同学的图象可以得出图象在U 轴上的截距为1.50 V ，即电源的电动势为：E =1.50 V ， 图象斜率的绝对值为：1.5 1.0 1.250.4k -==即电源的内阻为：r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．2．为测定干电池的电动势和内阻，提供的实验器材如下所示：A ．干电池2节，每节干电池的电动势约为1. 5V ，内阻约为0. 9ΩB ．电流表A （0～0. 6A ，内阻约为0. 5Ω）C ．滑动变阻器R 1（0～50Ω，额定电流为3A ）D ．滑动变阻器R 2（0～1000Ω，额定电流为1A ）E. 电流表G （0～3mA ，R g =10Ω）F. 定值电阻3990R =ΩG. 定值电阻490R =Ω（1）由于两节干电池的内阻较小，现将03R =Ω的定值电阻与两节干电池串联后作为一个整体进行测量。

人教版高中物理第十二章电能能量守恒定律精选试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A．两只相同的毫安表（量程I g＝3mA，内阻R g＝1000Ω）；B．滑动变阻器R1（最大阻值20Ω）；C．滑动变阻器R2（最大阻值2000Ω）；D．各种规格的定值电阻R0；E．电源E（电动势约为3.0V）；F．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A的电流表，他需要把阻值为__________Ω的定值电阻R0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，当滑片临近最右端时，电流表G2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G1、G2的示数分别为I1、I2，并得到多组数据，建立直角坐标系，作出了I2和I1的关系图线，经拟合得到直线I2＝3.0mA－0.4I1 ,则得出电源电动势E＝_____V，内阻r＝_____Ω．（保留一位小数）【答案】5.0 Ω小 3.0V 2.0Ω【解析】【详解】[1]已知量程I g＝3mA，内阻R g＝1000Ω, 0.6I=A，设电流表的量程扩大的倍数为n，gInI=并联的电阻为R,根据并联电路的特点则有1gRRn=-解得R=5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器，[3][4]G1示数是1I时,电路中的总电流是21200I I+，由闭合电路的欧姆定律得()221200gE I R I I r=++整理得21200g gE rI IR r R r=-++I2＝3.0mA－0.4I1由I2和I1的关系图线得图线的截距b=3.0mA，斜率0.4K=-0.003gER r=+ A2000.4GrR r=+解得 3.0E=V，解得 2.0r=Ω2．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

高中物理第十二章电能能量守恒定律精选测试卷检测题（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．用如图所示电路，测定一节干电池的电动势和内阻。

电池的内阻较小，为了保护电路，电路中用一个定值电阻0R起保护作用。

除电池、开关和导线外，可供使用的实验器材还有：（a）电流表（量程0.6A、3A）；（b）电压表（量程3V、15V）；（c）定值电阻（阻值1Ω、额定功率5W）；（d）定值电阻（阻值10Ω、额定功率10W）；（e）滑动变阻器（阻值范围0~10Ω、额定电流2A）；（f）滑动变阻器（阻值范围0~100Ω、额定电流1A）。

那么：(1)要正确完成实验，0R应选择_____Ω的定值电阻，应选择阻值范围是_____Ω的滑动变阻器。

(2)一位同学测得的六组数据如下表所示。

组别123456电流I/A0.120.200.310.320.500.57电压U/V 1.37 1.32 1.24 1.18 1.10 1.05-图线________________。

试根据这些数据在答题纸的图中作出U I(3)根据图线求出电池的的内阻r=_____Ω。

（结果保留两位有效数字）(4)导致该实验误差的主要原因是_____________________。

【答案】1 0～10 0.72Ω（0.68~0.76） 电压表的分流（偶然误差也正确）【解析】【分析】【详解】(1)[1]为使滑动变阻器滑动时电表示数有明显变化，应使R 0+R 与电源内阻r 尽可能接近，因干电池的r 较小，则考虑选择1Ω的定值电阻；[2]滑动变阻器的最大阻值一般比电池内阻大几倍就可以，取0～10Ω能很好地控制电路中的电流和电压，若取0～100Ω不方便调节；所以应选择阻值范围是0～10Ω的滑动变阻器。

(2)[3]根据数据描点作出U I -图线如图(3)[4]U I -图线的斜率等于电池的的内阻，则1.461Ω0.72Ω0.64r k -==≈（0.68~0.76都正确） (4)[5]导致该实验误差的主要原因是电压表的分流，从而导致电流表示数偏小。

高中物理必修第3册第十二章电能能量守恒定律试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻．①已知灵敏电流计G的满偏电流I g=100μA、内阻r g=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r= Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是．④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是．（填选项前的字母）A．电压表内阻的影响 B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小 D．R0的实际阻值比标称值偏大测量次数12345678电压表V读数U/V 5.26 5.16 5.04 4.94 4.83 4.71 4.59 4.46改装表A读数I/mA20406080100120140160【答案】（2）①1.0 ②如图所示③ 1.66 充分利用测得的数据④CD【解析】解：1.根据改装后电表的量程1g ggI rI IR=+,代入解得11.0R=Ω.2.实物图如图所示3.根据闭合电路的欧姆定律()E U I R r=++可得UR rI∆+=∆,故1551U UR rI I-+=-,或2662U UI I--或3773U UI I--或()()()123456784884515.664U U U U U U U UU UI I I I+++⋅+++-==Ω--可得: 1.66r=Ω．因充分利用测得的数据,故减少一次测量的偶然误差．4.实验中,电压表为标准电压表,由于电动势的测量值与已知值几乎相同,说明电压表和滑动变阻器对实验没有影响.电压表的变化量和电流表的变化量比值的绝对值为电源内阻r和定值电阻0R之和,当1R的实际阻值比计算值偏小时,电流表的读数比实际值偏小,则测得内阻将偏大,C正确.当0R的实际阻值比标称值偏大时,算得的电源内阻也偏大,D正确.2．某实验小组设计了如图所示的电路，用于研究热敏电阻TR的伏安特性曲线，所用电压表量程为3V，内阻V R约10kΩ，电流表量程为0.5A，内阻A 2.5R=Ω，R为电阻箱。

高中物理第十二章 电能 能量守恒定律第十二章 电能 能量守恒定律精选试卷测试卷（解析版）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．为测定干电池的电动势和内阻，提供的实验器材如下所示：A ．干电池2节，每节干电池的电动势约为1. 5V ，内阻约为0. 9ΩB ．电流表A （0～0. 6A ，内阻约为0. 5Ω）C ．滑动变阻器R 1（0～50Ω，额定电流为3A ）D ．滑动变阻器R 2（0～1000Ω，额定电流为1A ）E. 电流表G （0～3mA ，R g =10Ω）F. 定值电阻3990R =ΩG. 定值电阻490R =Ω（1）由于两节干电池的内阻较小，现将03R =Ω的定值电阻与两节干电池串联后作为一个整体进行测量。

在进行实验时，滑动变阻器应选用__________，定值电阻应选用__________；（填写实验器材前的编号）（2）在如图甲所示的虚线方框中补充完整本实验电路的原理图；（______）（3）根据实验测得数据作出21I I -的图线如图乙所示，其中I 2为通过电流表G 的电流，I 1为通过电流表A 的电流，根据该图线可知，两节干电池的总电动势为__________V ，总内阻为__________Ω。

（结果均保留两位有效数字）【答案】C F 3. 0 2. 0【解析】【分析】【详解】（1）[1] 电源为两节干电池，电动势为3V ，比较小，电源的内阻也较小，为多测几组实验数据，方便实验操作，应选最大阻值较小的滑动变阻器，因此滑动变阻器应选C ；[2] 上述器材中没有直接给电压表，但给了两个电流表，将电流表G与定值电阻串联改装成电压表，改装后电压量程应约不小于3V，根据串联电路规律可知，应串联的电阻为3310Ω990Ω310R-=-=⨯故选F；（2）[3] 用改装后的电压表测量电压值，用电流表A与滑动变阻器串联测电路电流，如图所示；（3）[4] 由电路图，根据闭合电路的欧姆定律可得23120()()()GE I R R I I R r=++++整理得213030G GR r EI IR R R r R R R r+=-+++++++设图像与纵轴的交点为b，图像的斜率为k，可得30GEbR R R r=+++30GR rkR R R r+=+++联立上式，代入数据解得3.0VE=， 2.0Ωr=[5] 由上题可知， 2.0Ωr=2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s读一次微安表的读数i，将读数记录在预先设计的表格中。

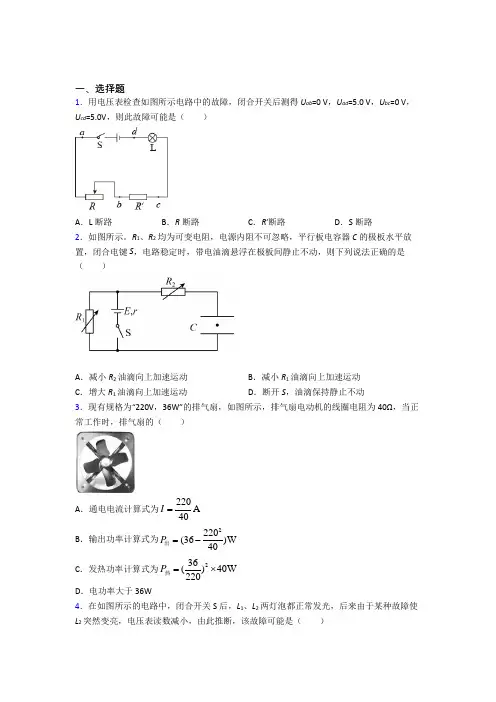

一、选择题1．用电压表检查如图所示电路中的故障，闭合开关后测得U ab =0 V ，U ad =5.0 V ，U bc =0 V ，U cd =5.0V ，则此故障可能是（ ）A ．L 断路B ．R 断路C ．R ′断路D ．S 断路 2．如图所示。

R 1、R 2均为可变电阻，电源内阻不可忽略，平行板电容器C 的极板水平放置，闭合电键S ，电路稳定时，带电油滴悬浮在极板间静止不动，则下列说法正确的是（ ）A ．减小R 2油滴向上加速运动B ．减小R 1油滴向上加速运动C ．增大R 1油滴向上加速运动D ．断开S ，油滴保持静止不动 3．现有规格为“220V ，36W”的排气扇，如图所示，排气扇电动机的线圈电阻为40Ω，当正常工作时，排气扇的（ ）A ．通电电流计算式为220A 40I = B ．输出功率计算式为2220(36)W 40P =-出 C ．发热功率计算式为236()40W 220P =⨯热 D ．电功率大于36W4．在如图所示的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是（ ）A．L1灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路5．对接入某电路中的用电器，下列说法中正确的是（）A．工作时间相同，额定功率较大的用电器消耗电能不一定较多B．用电器两端所加电压越大，其额定功率也越大C．用电器内通过的电流越大，其额定功率也越大D．通电时间越长，它的电功率越大6．为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（）A．一个电流表和一个电阻箱B．一个电压表、一个电流表和一个滑动变阻器C．一个电压表和一个电阻箱D．一个电流表和一个滑动变阻器7．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

高中物理必修三第十二章电能能量守恒定律专项训练单选题1、关于电源的作用，下列说法不正确的是（）A．为电路提供自由电子B．使导体中形成电场C．保持导体两端的电势差D．使自由电荷定向移动起来答案：A电源是提供电能的装置，是将其他形式能转换为电能的装置，电源使导体中始终存在电场，并使导体两端保持有电势差，从而使导体中的电子运动起来形成电流，故A错误，BCD正确。

本题选错误的，故选A。

2、一台电动机，线圈电阻为0.8Ω，当它两端所加电压为220V时，通过的电流为5A，关于此电动机，下列说法正确的是（）A．由于其电压、电流、电阻关系不符合欧姆定律，可以判断电动机已经损坏B．此电动机的发热功率为10WC．此电动机的输出功率为(220V)2=60500W0.8ΩD．此电动机的效率约为98%答案：DA．电动机不是纯电阻用电器，不满足欧姆定律，不能依据电压、电流、电阻关系不符合欧姆定律判断电动机已经损坏，故A错误。

B．电动机的发热功率为=I2R=52×0.8W=20WP热故B错误。

C．此电动机的输入功率P=UI=1100WP′=UI−I2R=1080W 故C项错误。

D．此电动机的效率η=UI−I2RUI×100%≈98%故D正确。

故选D。

3、2019年1月11日1时11分，我国在西昌卫星发射中心用“长征三号乙”运载火箭，成功将“中星2D”卫星发射升空，升空后的卫星能量补给主要靠太阳能电池。

硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像，图线b是某纯电阻用电器的U－I图像。

则在该光照强度下，把该电池和该电器组成一个闭合电路时，该电池的（）A．内阻为6.5 ΩB．输出功率为12.5 WC．内耗功率为0.22 WD．效率为30.6%答案：CA．由图线a与纵轴的交点可知电池电动势为E＝3.6 V，根据两图线交点处的状态可知，该电池和该电器组成一个闭合电路时，电阻两端的电压为2.5 V，即路端电压为U＝2.5 V电路电流为I＝0.2 Ar=E−UI=5.5Ω.A错误；B．该状态下电池输出功率为P=UI=0.5WB错误；C．内阻消耗的功率为P r=(E−U)I=0.22W C正确；D．效率为η=UE×100%=69.9%D错误。

高中物理第十二章电能能量守恒定律精选测试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．一研究学习小组，为了测定两节串联干电池组的电动势E和内电阻r，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用I表示），一只电阻箱（阻值用R 表示），一只开关和导线若干。

该学习小组设计了如图甲所示的电路进行实验和采集数据。

（1）设计该实验的原理表达式是________（用E、r、I、R表示）；（2）在闭合开关之前，应先将电阻箱阻值调至________（选填“最大值”、“最小值”或“任意值”），在实验过程中，将电阻箱调至图乙所示位置，则此时电阻箱接入电路的阻值为________Ω；（3）根据实验采集到的数据作出如图丙所示的1I﹣R图象，则由图象求得该电池组的电动势E=_______V，内阻r=_______Ω．（结果均保留两位有效数字）【答案】E=I（R+r）最大值 12 2.7 2.1【解析】【详解】（1）[1]．由图可知，本实验采用的是电流表与电阻箱测定电动势，在闭合电路中，电动势为：E=I（R+r）；（2）[2][3]．为了保证电路安全，闭合开关前电阻箱接入电路的阻值应为电阻箱的最大阻值；由图乙所示电阻箱可知，电阻箱的示数为：0×1000Ω+0×100Ω+1×10Ω+2×1Ω=12Ω；（3）[4][5]．在闭合电路中，E=I（R+r），则11rRI E E=+则1RI-图象的截距：rbE=，图象斜率：1kE=由图象可知：b=0.8，1413918IkR∆-===∆-解得电动势为：E ≈2.7V ，电源内阻为：r ≈2.1Ω；2．某同学有个超霸（GP ）9V 电池如图甲所示，他欲测量该电池的电动势和内阻（内阻约为25Ω）。

提供的器材如下：电流表A （量程为200μA ，内阻为500Ω），开关S ，电阻箱R 1（最大阻值为9999.9Ω），电阻箱R 2（最大阻值为99999.9Ω）和若干导线。

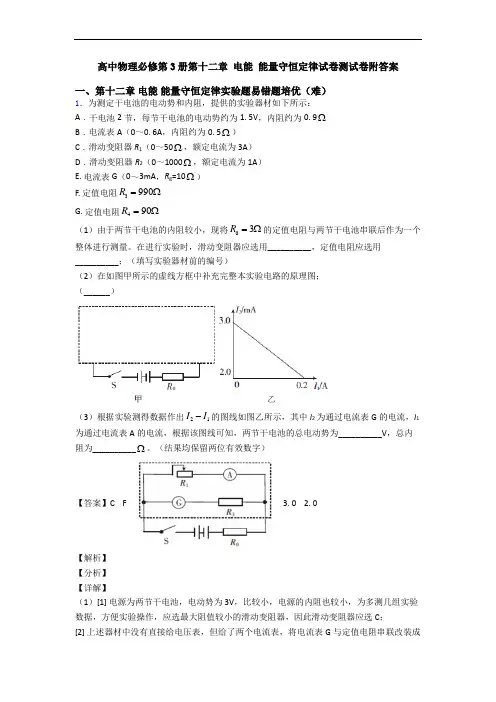

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷附答案一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．为测定干电池的电动势和内阻，提供的实验器材如下所示：A ．干电池2节，每节干电池的电动势约为1. 5V ，内阻约为0. 9ΩB ．电流表A （0～0. 6A ，内阻约为0. 5Ω）C ．滑动变阻器R 1（0～50Ω，额定电流为3A ）D ．滑动变阻器R 2（0～1000Ω，额定电流为1A ）E. 电流表G （0～3mA ，R g =10Ω）F. 定值电阻3990R =ΩG. 定值电阻490R =Ω（1）由于两节干电池的内阻较小，现将03R =Ω的定值电阻与两节干电池串联后作为一个整体进行测量。

在进行实验时，滑动变阻器应选用__________，定值电阻应选用__________；（填写实验器材前的编号）（2）在如图甲所示的虚线方框中补充完整本实验电路的原理图；（______）（3）根据实验测得数据作出21I I -的图线如图乙所示，其中I 2为通过电流表G 的电流，I 1为通过电流表A 的电流，根据该图线可知，两节干电池的总电动势为__________V ，总内阻为__________Ω。

（结果均保留两位有效数字）【答案】C F 3. 0 2. 0【解析】【分析】【详解】（1）[1] 电源为两节干电池，电动势为3V ，比较小，电源的内阻也较小，为多测几组实验数据，方便实验操作，应选最大阻值较小的滑动变阻器，因此滑动变阻器应选C ；[2] 上述器材中没有直接给电压表，但给了两个电流表，将电流表G 与定值电阻串联改装成电压表，改装后电压量程应约不小于3V，根据串联电路规律可知，应串联的电阻为3310Ω990Ω310R-=-=⨯故选F；（2）[3] 用改装后的电压表测量电压值，用电流表A与滑动变阻器串联测电路电流，如图所示；（3）[4] 由电路图，根据闭合电路的欧姆定律可得23120()()()GE I R R I I R r=++++整理得213030G GR r EI IR R R r R R R r+=-+++++++设图像与纵轴的交点为b，图像的斜率为k，可得30GEbR R R r=+++30GR rkR R R r+=+++联立上式，代入数据解得3.0VE=， 2.0Ωr=[5] 由上题可知， 2.0Ωr=2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s读一次微安表的读数i，将读数记录在预先设计的表格中。

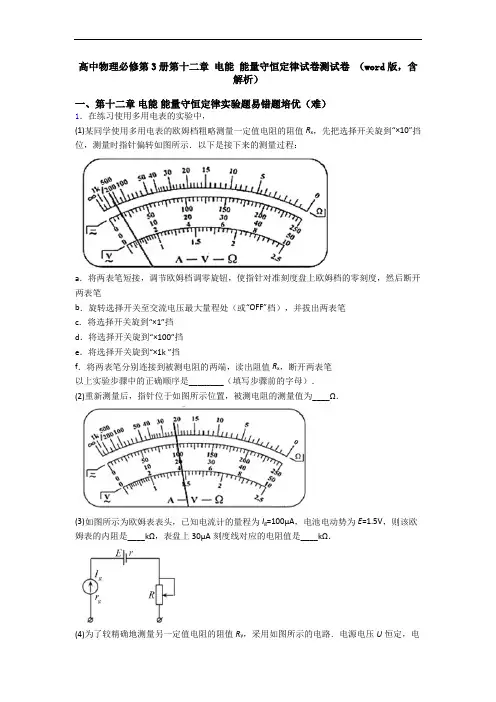

高中物理必修第3册第十二章电能能量守恒定律试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．在练习使用多用电表的实验中，(1)某同学使用多用电表的欧姆档粗略测量一定值电阻的阻值R x，先把选择开关旋到“×10”挡位，测量时指针偏转如图所示．以下是接下来的测量过程：a．将两表笔短接，调节欧姆档调零旋钮，使指针对准刻度盘上欧姆档的零刻度，然后断开两表笔b．旋转选择开关至交流电压最大量程处（或“OFF”档），并拔出两表笔c．将选择开关旋到“×1”挡d．将选择开关旋到“×100”挡e．将选择开关旋到“×1k ”挡f．将两表笔分别连接到被测电阻的两端，读出阻值R x，断开两表笔以上实验步骤中的正确顺序是________（填写步骤前的字母）．(2)重新测量后，指针位于如图所示位置，被测电阻的测量值为____Ω．(3)如图所示为欧姆表表头，已知电流计的量程为I g=100μA，电池电动势为E=1.5V，则该欧姆表的内阻是____kΩ，表盘上30μA刻度线对应的电阻值是____kΩ．(4)为了较精确地测量另一定值电阻的阻值R y，采用如图所示的电路．电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出．①用多用电表测电路中的电流，则与a点相连的是多用电表的____（选填“红”或“黑”）表笔．②闭合电键，多次改变电阻箱阻值R，记录相应的R和多用电表读数I，得到R－1I的关系如图所示．不计此时多用电表的内阻．则R y＝___Ω，电源电压U＝___V．(5)一半导体电阻的伏安特性曲线如图所示．用多用电表的欧姆挡测量其电阻时，用“×100”挡和用“×1k”挡，测量结果数值不同．用____（选填“×100”或“×1k”）挡测得的电阻值较大，这是因为____________．【答案】dafb 2200 15kΏ35kΩ红 200 8 ×1k 欧姆表中挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量电流越小；该半导体的电阻随电流的增大而减小，所以选用的档位越高，测得的电阻值越大【解析】【分析】【详解】(1)[1]先把选择开关旋到“×10”挡位，测量时指针偏转如图所示．指针指在示数较大处，为使指针指在刻度盘中央附近，应换用“×100 ”挡(几百×10=几十×100)，再欧姆调零，测量，整理器材．实验步骤中的正确顺序是：dafb(2)[2]重新测量后，指针位于如图所示位置，被测电阻的测量值为221002200⨯Ω=Ω(3)[3]电表内阻461.5 1.51015k Ω10010g E R I -==Ω=⨯Ω=⨯内 [4]当电表指针指在30μA 刻度线上时E I R R =+内，整理得 4461.5 1.510 3.51035k Ω3010E R R I -=-=-⨯Ω=⨯Ω=⨯内 (4)[5]①多用电表测电路中的电流， a 点与电源正极相连，则与a 点相连的是多用电表的红表笔．[6][7]②由欧姆定律可得()y U I R R =+整理得y U R R I=- 由图象的纵截距得： 200y R =Ω由图象的斜率得：4000V 8V 7525U -==- (5)[8][9]欧姆表挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量同一电阻时电路中电流越小；该半导体的电阻随电流的减小而增大，所以选用的档位越高，测得的电阻值越大．所以选“×1k”挡测得的电阻值较大．2．利用如图所示的电路既可以测量电压表和电流表的内阻，又可以测量电源电动势和内阻，所用到的实验器材有：两个相同的待测电源（内阻r 约为1Ω）电阻箱R 1（最大阻值为999.9Ω）电阻箱R 2（最大阻值为999.9Ω）电压表V （内阻未知）电流表A （内阻未知）灵敏电流计G ，两个开关S 1、S 2主要实验步骤如下：①按图连接好电路，调节电阻箱R 1和R 2至最大，闭合开关S 1和S 2，再反复调节R 1和R 2，使电流计G 的示数为0，读出电流表A 、电压表V 、电阻箱R 1、电阻箱R 2的示数分别为0.40A 、12.0V 、30.6Ω、28.2Ω；②反复调节电阻箱R 1和R 2（与①中的电阻值不同），使电流计G 的示数为0，读出电流表A 、电压表V 的示数分别为0.60A 、11.7V 。

人教版高中物理第十二章电能能量守恒定律精选试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．（1）如图所示为某多用电表内部简化电路图，作电流表使用时，选择开关S应接________(选填“1”“2”“3”“4”或“5”)量程较大．（2）某同学想通过多用表的欧姆挡测量量程为3 V的电压表内阻(如图乙)，主要步骤如下：①把选择开关拨到“×100”的欧姆挡上；②把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；③把红表笔与待测电压表________(选填“正”或“负”)接线柱相接，黑表笔与另一接线柱相连，发现这时指针偏转角度很小；④换用________(选填“×10”或“×1 k”)欧姆挡重新调零后测量，发现这时指针偏转适中，记下电阻数值；⑤把选择开关调至空挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕．（3）实验中(如图丙)某同学读出欧姆表的读数为_________Ω，这时电压表读数为___________V.（4）请你计算欧姆表内部电源电动势为________V．(保留两位有效数字)【答案】1 负 ×1k 4.0×104 2.20 3.0【解析】（1）当做电流表使用时，电阻应和表头并联分流，故连接1和2时为电流表，根据欧姆定律可知并联支路的电压相等，并联支路的电阻越大，分流越小，故当接1时量程最大；（2）③根据“红进黑出”原理，即电流从红表笔流进可知红表笔接电压表的负极；④欧姆表在测量电阻时指针从无穷大处开始偏转，故欧姆表指针偏转很小，说明被测电阻大，档位应提升一级，即换×1k的测量；（3）欧姆表的读数为440.01000 4.010VR=⨯=⨯Ω；电压表分度值为0.1V，故读数为2.20V；（4）根据（3）采用的档位可知中值电阻即欧姆表内阻为41.510r=⨯Ω，根据闭合回路欧姆定律可得4.02.24.0 1.5VVRE ER r==++，解得3.0VE≈．2．图为某同学组装完成的简易多用电表，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；虚线方框内为换挡开关，A端和B端分别与两表笔相连．（1）图（a）中的A端与 ______________（选填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是_____________________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____________档（选填“×10”或“×1K”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________，若补上该步骤后测量，表盘的示数如图b，则该电阻的阻值是___________________________Ω．【答案】黑 B ×1K 进行欧姆调零 22000【解析】【详解】(1)[1]欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出；由图示电路图可知A端与黑色表笔相连；(2)[2]由电路图可知6R只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节；A.与分析不符，不符合题意；B.与分析相符，符合题意；C.与分析不符，不符合题意；(3)[3]用×100挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明所选档位太小，为了较准确地进行测量，应换到×1k 挡；[4]如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：重新进行欧姆调零；[5]由图示表盘可知该电阻的阻值是221k Ω22000Ω⨯=．3．电流表G 1的量程为0～5mA ，内阻r ＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA ，大量程为0～100mA ；电压档小量程为0～10V ，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S 端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E 的电动势为15V ，当把开关S 接到位置4，短接A 、B 表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G 1满偏刻度的15处，则该电阻的阻值为_____kΩ. (3)此多用电表的表笔A 为_____（“红色”或“黑色”），图中电阻R 5＝_____Ω.【答案】20.0V （19.8～20.2） 6 红色 29【解析】【详解】(1)[1]开关S 端与“6”相连，作为大量程电压表使用，量程为0～25V ，根据电压表读数规则可知，多用电表读数为20.0V ；(2)[2]分析多用电表内部结构，开关S 端与“4”相连，则作为欧姆表使用，此时干路电流最大为I m ＝10mA ，则根据闭合电路欧姆定律可知，E ()5m x I R r =+内 E ＝I m r 内联立解得R x ＝6kΩ； (3)[3]电流从红表笔流入电表，故多用电表的表笔A 为红表笔.[4]当开关S 端接“1”时，电流挡的量程为0～100mA ，根据电表改装原理可知，I g(r+R6)＝(I1-I g)R5；当开关S端接“2”时，电流挡的量程为0～10mA，I g r＝(I2-I g)(R5+R6），联立解得R5＝29Ω.4．在测定一节干电池E的电动势和内阻（电动势约为1.5V，内阻小于2.0Ω）的实验中，备有下列参数准确可靠的器材：电流表A1（量程0～3mA，内阻r1＝5.0Ω）电流表A2（量程0～0.6A，内阻r2＝0.5Ω）滑动变阻器R1（0～20Ω，额定电流为2.0A）滑动变阻器R2（0～100Ω，额定电流为1.0A）定值电阻R3＝995Ω定值电阻R4＝9.5Ω开关和导线若干(1)某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了图甲所示的实验电路，图中定值电阻应选____，滑动变阻器应选_____（均填写器材的字母代号）。

高中物理第十二章电能能量守恒定律专项训练题单选题1、下面各种电器的工作原理中，主要利用电流的热效应的是（）A．电风扇B．微波炉C．电热水壶D．电视机答案：CABD．电风扇、微波炉、电视机全是非纯电阻用电器，电能没有全部转化成焦耳热，不是主要利用电流热效应工作的，ABD错误。

C．电热水壶是利用电流的热效应工作的，C正确。

故选C。

2、如图所示，若滑动变阻器的滑片P向C端移动时，小灯泡变亮，那么应将N接（）A．B接线柱B．C接线柱C．D接线柱D．以上都可以答案：B根据题意可知，小灯泡变亮表明电路中的电流增大，滑动变阻器接入电路中的电阻值减小，长度变短，而滑动变阻器连入电路的电阻由下面的接线柱决定，只有N接C才能满足题意。

故选B。

3、如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，电压表与电流表均为理想电表；开始时开关S闭合，电压表、电流表均有示数，某时刻发现电压表和电流表读数均变大，则电路中可能出现的故障是（）A．R1断路B．R2断路C．R1短路D．R3短路答案：BA．若R1断路，电流表读数为零，故A错误；B．若R2断路，外电路总电阻增大，总电流减小，内电压减小，则电压表读数变大；R3的分压增大，则电流表的读数变大，故B正确；C．若R1短路，外电路总电阻减小，总电流增大，内电压增大，则电压表读数变小，电流表的读数变大，故C 错误；D．若R3短路，外电路总电阻减小，总电流增大，内电压增大，则电压表读数变小，故D错误。

故选B。

4、额定电压均为110V，额定功率P A=100W，P B=40W的A、B两盏灯泡，若接在电压为220V的电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是（）A．B．C．D．答案：C判断灯泡能否正常发光，就要判断实际电压是不是额定电压或实际电流是不是额定电流，对灯泡有P=UI=U2 R可知R A<R B。

对于A电路，由于R A<R B，所以U B>U A，又U B＋U A=220V则U B>110V，B灯被烧毁，U A<110V，A灯不能正常发光；对于B电路，由于R B>R A，A灯与滑动变阻器并联，并联电阻小于R B，所以U B>U并，则U B>110V，B灯被烧毁，A灯不能正常发光；对于C电路，B灯与滑动变阻器并联，并联电阻可能等于R A，所以可能U A=U B=110V两灯可以正常发光；对于D电路，若滑动变阻器的有效电阻等于A灯、B灯的并联电阻，则U A=U B=110V两灯可以正常发光。

一、选择题1．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法不正确的是（）A．在这两种连接状态下，小灯泡的电阻之比是1∶2B．在这两种连接状态下，小灯泡消耗的功率之比是1∶2C．电源1和电源2的内阻之比是11∶7D．电源1和电源2的电动势之比是1∶12．如图是某锂电池外壳上的文字说明，由此可知（）BL528M 700mA h⨯⨯-⋅标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能3．如图所示电路中，电源内阻忽略不计，电阻不随温度变化。

闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器1R的滑片P由a端滑到b端的过程中（）A．U先变大后变小B．I先变小后变大C．3R的功率先变小后变大D．2R的功率先变大后变小4．如图所示，灯泡1L、2L原来都正常发光，由于故障两灯突然熄灭，若故障只有一处，则下列说法正确的是（）A．将电压表并联在ac两端，示数为0，说明ac间断路B．将电压表并联在cd两端，有示数，说明cd间完好C．将电压表并联在ad两端，有示数；并联在ac两端，示数为0，说明cd间断路D．将电流表并联在ac两端，示数为0，说明cd间完好5．某同学准备用一种热敏电阻制作一只电阻温度计。

他先通过实验描绘出一段该热敏电阻的I一U曲线，如图甲所示。

高中物理第十二章电能能量守恒定律第十二章电能能量守恒定律精选试卷测试卷（含答案解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．在练习使用多用电表的实验中，(1)某同学使用多用电表的欧姆档粗略测量一定值电阻的阻值R x，先把选择开关旋到“×10”挡位，测量时指针偏转如图所示．以下是接下来的测量过程：a．将两表笔短接，调节欧姆档调零旋钮，使指针对准刻度盘上欧姆档的零刻度，然后断开两表笔b．旋转选择开关至交流电压最大量程处（或“OFF”档），并拔出两表笔c．将选择开关旋到“×1”挡d．将选择开关旋到“×100”挡e．将选择开关旋到“×1k ”挡f．将两表笔分别连接到被测电阻的两端，读出阻值R x，断开两表笔以上实验步骤中的正确顺序是________（填写步骤前的字母）．(2)重新测量后，指针位于如图所示位置，被测电阻的测量值为____Ω．(3)如图所示为欧姆表表头，已知电流计的量程为I g=100μA，电池电动势为E=1.5V，则该欧姆表的内阻是____kΩ，表盘上30μA刻度线对应的电阻值是____kΩ．(4)为了较精确地测量另一定值电阻的阻值R y，采用如图所示的电路．电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出．①用多用电表测电路中的电流，则与a点相连的是多用电表的____（选填“红”或“黑”）表笔．②闭合电键，多次改变电阻箱阻值R，记录相应的R和多用电表读数I，得到R－1I的关系如图所示．不计此时多用电表的内阻．则R y＝___Ω，电源电压U＝___V．(5)一半导体电阻的伏安特性曲线如图所示．用多用电表的欧姆挡测量其电阻时，用“×100”挡和用“×1k”挡，测量结果数值不同．用____（选填“×100”或“×1k”）挡测得的电阻值较大，这是因为____________．【答案】dafb 2200 15kΏ35kΩ红 200 8 ×1k 欧姆表中挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量电流越小；该半导体的电阻随电流的增大而减小，所以选用的档位越高，测得的电阻值越大【解析】【分析】【详解】(1)[1]先把选择开关旋到“×10”挡位，测量时指针偏转如图所示．指针指在示数较大处，为使指针指在刻度盘中央附近，应换用“×100 ”挡(几百×10=几十×100)，再欧姆调零，测量，整理器材．实验步骤中的正确顺序是：dafb(2)[2]重新测量后，指针位于如图所示位置，被测电阻的测量值为221002200⨯Ω=Ω (3)[3]电表内阻461.5 1.51015k Ω10010g E R I -==Ω=⨯Ω=⨯内 [4]当电表指针指在30μA 刻度线上时EI R R =+内，整理得 4461.5 1.510 3.51035k Ω3010E R R I -=-=-⨯Ω=⨯Ω=⨯内 (4)[5]①多用电表测电路中的电流， a 点与电源正极相连，则与a 点相连的是多用电表的红表笔．[6][7]②由欧姆定律可得()y U I R R =+整理得y UR R I=- 由图象的纵截距得：200y R =Ω由图象的斜率得：4000V 8V 7525U -==-(5)[8][9]欧姆表挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量同一电阻时电路中电流越小；该半导体的电阻随电流的减小而增大，所以选用的档位越高，测得的电阻值越大．所以选“×1k”挡测得的电阻值较大．2．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A ．两只相同的毫安表（量程I g ＝3mA ，内阻R g ＝1000Ω）；B ．滑动变阻器R 1（最大阻值20Ω）；C ．滑动变阻器R 2（最大阻值2000Ω）；D ．各种规格的定值电阻R 0；E ．电源E （电动势约为3.0V ）；F ．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A 的电流表，他需要把阻值为__________Ω的定值电阻R 0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G 1示数逐渐增大，电流表G 2示数接近3.0mA 并且几乎不变，当滑片临近最右端时，电流表G 2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G 1、G 2的示数分别为I 1、I 2，并得到多组数据，建立直角坐标系，作出了I 2和I 1的关系图线，经拟合得到直线I 2＝3.0mA －0.4I 1 ,则得出电源电动势E ＝_____V ，内阻r ＝_____Ω．（保留一位小数） 【答案】5.0 Ω 小 3.0V 2.0Ω 【解析】 【详解】[1]已知量程I g ＝3mA ，内阻R g ＝1000Ω, 0.6I =A ，设电流表的量程扩大的倍数为n ，gI n I =并联的电阻为R ,根据并联电路的特点则有1g R R n =-解得R =5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G 1示数逐渐增大，电流表G 2示数接近3.0mA 并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器， [3][4]G 1示数是1I 时,电路中的总电流是21200I I +，由闭合电路的欧姆定律得()221200g E I R I I r =++整理得21200g g E rI I R r R r=-++ I 2＝3.0mA －0.4I 1由I 2和I 1的关系图线得图线的截距b =3.0mA ，斜率0.4K =-0.003g ER r=+ A 2000.4G rR r=+ 解得 3.0E =V ， 解得 2.0r =Ω3．某同学设计了如图（a ）所示电路研究电源输出功率变化情况．电源E 电动势、内电阻恒定，R 1为滑动变阻器，R 2、R 3为定值电阻，A 、V 为理想电表．（1）若滑动片P由a滑至b时A示数一直变小，则R1和R2必须满足的关系是__________________．（2）若R1＝6Ω，R2＝12Ω，电源内电阻r＝6Ω，，当滑动片P由a滑至b时，电源E 的输出功率P随外电路总电阻R的变化关系如图（b）所示，则R3的阻值应该选择（）（A）2Ω（B）4Ω（C）6Ω（D）8Ω【答案】（1）R1≤R2，（2）B【解析】【详解】(1)电流表的示数：3EIr R R=++并，欲使滑动片P由a滑至b时A示数一直变小，须使R并一直变大，因为两电阻之和一定时，当二者相等时并联电阻最大，所以要求R1≤R2．（2）从图b知，当R外=6Ω时，电源E的输出功率P最大，即电源内阻为6Ω，而R1和R2部分的电阻变化范围是0～4Ω，因此R3的阻值必须大于2Ω小于6Ω．所以A、C、D错误，只能选B．4．听说水果也能做电池，某兴趣小组的同学将一个土豆做成水果电池．同学们通过查阅资料知道这种水果的电动势大约1伏左右,又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为3V，0.5A的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．(1)据你分析,出现这种现象的原因应当是：__________（不要求写分析、推导过程）．（2）为了能尽可能准确测定水果电池的电动势和内阻,若实验室除了导线和开关外，还有以下一些器材可供选择：A．电流表A1（量程为0～0.6A ，内阻为1Ω）B．灵敏电流表A2（量程为0～0.6mA ，内阻为800Ω）C．灵敏电流表A3（量程为0～300μA ，内阻未知）D ．滑动变阻器R 1 （最大阻值约10Ω）E ．滑动变阻器R 2（最大阻值约2kΩ）F ．变阻箱（0～9999Ω）①实验中应选择的器材是_____________(填器材前的字母代号)． ②在方框中画出应采用的电路________．【答案】水果电池的内阻太大． BF【解析】 【分析】 【详解】（1）根据闭合电路欧姆定律可得电路电流EI R r=+，要想灯泡发光，就得有较大电流，只是电动势高还不行，必须内阻也小才行，所以灯泡不亮的原因是水果电池的内阻太大． （2）①本题中电流表1A 量程太大，3A 内阻未知，所以选2A 较好；由于没有电压表，所以选电阻箱将电路串联，利用闭合电路欧姆定律可以测出内阻．故实验中应选择的器材是B 、F ．②实验电路如下图【点睛】测电源电动势和内阻的方法虽然各不相同，但是都是根据闭合电路欧姆定设计的．5．某学生实验小组做测定电源的电动势和内电阻的实验，请回答下列问题（1）在测定电源电动势和内阻的实验方案中，该小组提出下列几种实验方案，其中不能达到实验目的是_____（2）该实验小组选择上一问中的某一种方案，根据实验数据画出的U -I 图象，如下图所示，由此可知这节干电池的电动势E ＝___V 、内电阻r ＝___Ω．（保留两位有效数字）【答案】A 1.40 0.67 【解析】 【详解】(1)[1]测量电源电动势和内阻的实验需要测出两个未知物理量，所以实验中需要通过仪器测出两个物理量，根据选择仪器的不同有三种方案：伏安法、伏阻法、安阻法，其中伏安法测量电动势和内阻的实验中根据电流表的位置不同，有两种不同的连接方法； A.与分析相符，符合题意； B.与分析不符，不符合题意； C.与分析不符，不符合题意； D.与分析不符，不符合题意；(2)[2][3]由闭合电路欧姆定律可知U E Ir =-；由图象可知电源的U I -图象与纵轴的交点坐标值是1.40，则电源电动势 1.40V E =，电源内阻1.40 1.0Ω0.67Ω0.6U r I ∆-===∆6．用如图所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3V ，内阻约2 Ω)，保护电阻R 1(阻值10 Ω)和R 2(阻值5Ω)，滑动变阻器R ，电流表A ，电压表V ，开关S ，导线若干．实验主要步骤：(i)将滑动变阻器接入电路的阻值调到最大，闭合开关；(ii)逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U 和相应电流表的示数I ； (iii)以U 为纵坐标，I 为横坐标，作U -I 图线(U 、I 都用国际单位)； (iv)求出U -I 图线斜率的绝对值k 和在横轴上的截距a . 回答下列问题：(1)电流表最好选用________． A ．电压表(0～3 V ，内阻约15 kΩ) B ．电压表(0～3 V ，内阻约3 kΩ) C ．电流表(0～200 mA ，内阻约2 Ω) D ．电流表(0～30 mA ，内阻约2 Ω)(2)选用k 、a 、R 1和R 2表示待测电源的电动势E 和内阻r 的表达式E ＝________，r ＝________，代入数值可得E 和r 的测量值． 【答案】C ka k -R 2 【解析】 【分析】 【详解】(1) [1]通过电路的最大电流约为123A 0.176A=176mA 1052E I R R r ==≈++++所以电流表选择C 项即可．(2)[2][3]由图示电路图可知，电源电动势：2()E U I R r =++则：2()U E I R r =-+U -I 图象的斜率：k =R 2+r则内阻r =k -R 2令U =0，则有：2E EI r R k==+ 由题意可知，图象与横轴截距为a ，则有：E a I k==解得：E ka =7．某同学想要测量一个电源的电动势和内阻，准备的器材有电流表A(0~100mA ，内阻为30Ω)、电阻箱R(最大阻值99.9Ω)、开关和若干导线．（1）由于电流表A 的量程较小，考虑到安全因素，同学们需将一个定值电阻和电流表A 进行_________联(填写“串”或“并”)，若要使连接后的电流表A 可测量电流的最大值变为原来的6倍，则定值电阻的阻值R 0=_________Ω．（2）如图甲所示，虚线框中为同学设计了实验电路的一部分，请将电路图补充完整______．（3）实验中记录了若干组电阻箱的阻值R 和电流表A 的示数Ⅰ，并用记录的实验数据描绘出R-1I图线如图乙所示，则该电源的电动势E=_________V ，内阻r=__________Ω(结果保留两位有效数字)．【答案】并 6 12 1.0【解析】 【分析】 【详解】（1）改装电流表需要并联电阻进行分流；由并联电路规律可知，并联部分电压相等，要使量程扩大为原来的6倍；则由并联电路规律可知：00.1306550.1g gI R R I ⨯===Ω⨯； （2）根据改装原理以及测量电动势和内电阻实验原理可知应将改装后的电表与电阻箱串联接在电源两端，故测量原理图如图所示；（3）电路中干路电流为电流表示数的6倍，故根据闭合电路欧姆定律可知：11630656630E E I r R r R =⨯=⨯⨯+++++，则变形得()156E R r I=⋅-+，故图象中的斜率等于6263E k ===，解得8.0V E =；图象与纵坐标的交点为()6.05r -=-+，解得r=1.0Ω．二、第十二章电能能量守恒定律选择题易错题培优（难）8．将标有“110V，40W”小灯泡L1和“110V、100W”的小灯泡L2与一只滑动变阻器（0﹣30Ω）组合接在220V的电压上，若让两个灯泡都能正常发光，则最省电的一种接法是（）A．B．C．D．【答案】C【解析】【分析】在该电路中，既要保证两灯泡都正常发光，又要保证消耗的功率最小．运用排除法，先判断哪些电路不能正常发光，在正常发光的情况下，抓住整个电路消耗的功率等于各用电器消耗的功率之和求出总功率，取功率最小的电路．【详解】A．图中两个灯泡串联，总电压为220V，而电阻不等，故两个灯泡的电压不可能同时为110V，故A错误．D．标有“110V，40W”小灯泡额定电流为：140W4A 110V11I==；标有“110V、100W”的小灯泡额定电流为：2100W10A 110V11I==；而支路电流不可能大于干路电流，故D错误．BC．两幅图中小灯泡均正常发光，只要变阻器电功率最小即可，变阻器的电压均为110V，B图中变阻器电流为两个灯泡的额定电流之和，而C图中的变阻器电流为两个灯泡的额定电流之差，故C图中变阻器的电流小，根据P=UI，C图中变阻器的功率最小；故B错误，C正确．故选C．【点睛】解决本题的关键知道在混联电路中，总功率等于各电阻消耗的功率之和，会根据功率的公式求出额定电流，判断灯泡能否正常发光．9．如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑片P在a处，此时绝缘线向右偏离竖直方向，电源的内阻不能忽略，下列判断正确的是A．小球带负电B．当滑片从a向b滑动时，绝缘线的偏角θ变大C．当滑片从a向b滑动时，电流表中有电流，方向从上向下D．当滑片从a向b滑动时，电源的输出功率一定变大【答案】C【解析】【分析】由题，小球向右偏，可判断小球所受电场力方向，根据电场方向，能判断出小球的电性．滑动头从a向b滑动时，接入电路电阻变小，由欧姆定律可分析电容器的电压的变化，从而判断细线的偏角变化，同时可判断电容器是充电还是放电，得出电流表中电流方向．利用电源的输出功率与外电阻关系，可判断输出功率大小．【详解】A.由图，A板带正电，B带负电，电容器内电场方向水平向右．细线向右偏，电场力向右，则小球带正电．故A错误．B.滑动头向右移动时，R变小，外电路总电阻变小，总电流变大，路端电压U=E-Ir变小，电容器电压变小，小球受到电场力变小，细线偏角变小，故B错误．C.滑动头向右移动时，电容器电压变小，电容器放电，因A板带正电，则流过电流表的电流方向向下．故C正确．D.根据电源的输出功率与外电阻的关系：当外电阻等于内阻时，输出功率最大．外电阻大于内阻，外电阻减小输出功率增大；当外电阻小于内阻时，外电阻减小，输出功率减小．本题，不知道外电阻与内阻大小关系，故无法判断电源输出功率的大小．故D错误.【点睛】本题含容电路的问题，是高考热点问题．对于电容器，关键是分析和计算其电压，及充电情况．电源的输出功率与外电阻的关系可根据数学知识进行严格推导．10．如图所示，电源电动势为E，内阻为r，电路中的2R、3R分别为总阻值一定的滑动变阻器，0R为定值电阻，1R为光敏电阻（其电阻随光照强度增大而减小），当开关S闭合，电容器中一带电微粒恰好处于静止状态，下列说法中正确的是（）A．只断开开关S，电容器所带电荷量变大，带电微粒向上运动B．只调节电阻3R的滑动端2P向上移动时，电压表示数变大，带电微粒向下运动C．只调节电阻2R的滑动端1P向下移动时，电压表示数变大，带电微粒向上运动D．只增大1R的光照强度，电阻0R消耗的功率变大，带电微粒向上运动【答案】D【解析】【分析】【详解】只断开开关S，电容器放电，所带电荷量变小，带电微粒向下运动，所以A错误；电阻R3与电容器串联，该之路断路，所以只调节电阻R3的滑动端P2向上移动时，电压表示数不变，带电微粒静止不动，所以B错误；只调节电阻R2的滑动端P1向下移动时，外电路电阻不变，路端电压不变，故电压表示数保持不变，电容器的电压增大，带电微粒向上运动，C错误；只增大R1的光照强度，R1的阻值减小，电流增大，所以电阻R0消耗的功率变大，带电微粒向上运动，D正确．11．如图所示的电路中，闭合开关后各元件处于正常工作状态，当某灯泡突然出现故障时，电流表读数变小，电压表读数变大．下列关于故障原因或故障后其他物理量的变化情况的说法中正确的是( )A．L1灯丝突然短路B．L2灯丝突然烧断C．电源的输出功率一定变小D．电容器C上电荷量减少【答案】B【解析】 【分析】 【详解】安培表在干路上，读数变小，说明总电阻变大．A ．L 1灯丝突然短路，总电阻减小，电流表读数变大，A 错误；B ．L 2灯丝突然烧断，总电阻增大，电流表读数变小，电压表读数变大，B 正确；C ．电源的输出功率P =UI ，电压增大而电流减小，输出功率不一定变小，C 错误；D ．电流表读数变小，灯泡1的分压减小，并联支路的电压增大，电容器两端的电压增大，根据Q =CU 知电容器的带电量增大，D 错误． 【点睛】本题考查了电路的动态分析，方法是：先从支路的变化，分析总电流和路端电压的变化，再到支路，分析各用电器的电压和电流的变化关系．12．在如图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 3为定值电阻，R 2为滑动变阻器，C 为电容器。

高中物理必修第3册第十二章电能能量守恒定律试卷专题练习（解析版）一、第十二章电能能量守恒定律实验题易错题培优（难）1．在测定一节干电池E的电动势和内阻（电动势约为1.5V，内阻小于2.0Ω）的实验中，备有下列参数准确可靠的器材：电流表A1（量程0～3mA，内阻r1＝5.0Ω）电流表A2（量程0～0.6A，内阻r2＝0.5Ω）滑动变阻器R1（0～20Ω，额定电流为2.0A）滑动变阻器R2（0～100Ω，额定电流为1.0A）定值电阻R3＝995Ω定值电阻R4＝9.5Ω开关和导线若干(1)某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了图甲所示的实验电路，图中定值电阻应选____，滑动变阻器应选_____（均填写器材的字母代号）。

(2)图乙为该同学根据实验电路，利用测出的数据绘出的I1与（I1+I2）的关系图线，I1为电流表A1的示数，I2为电流表A2的示数。

则由图线可求被测干电池的电动势E＝_____V，内阻r＝_____Ω．（结果保留三位有效数字）(3)在电路连接良好的情况下，该实验方案_____（选填“有”或“没有”）系统误差【答案】R3R1 1.47 1.18 没有【解析】【详解】(1)[1]因为没有电压表，可以用电流表与定值电阻串联改装成电压表，由电路图可知y应该是A1；电流表A1量程为3mA，要测1.5V电压，电压表内阻至少为R1.50.003UI===500Ω，电流表A1内阻为5Ω，由电路图可知，定值电阻应选R3；[2]为准确测量，减小误差，方便实验操作滑动变阻器应选R1.(2)[3][4]根据欧姆定律和串联的知识得电源两端电压为：U＝I1（995+5）＝1000I1，根据图象与纵轴的交点得电动势为E＝1.47mA×1000Ω＝1.47V，与横轴的交点可得出路端电压为1.0V时电流是0.4A，由闭合电路欧姆定律E＝U+Ir可得，电源内阻r1.4710.4E UI--==≈1.18Ω；(3)[5]伏安法测电源电动势与内阻实验，相对于电源来说，电流表采用外接法时，由于电压表分流，使所测电流偏大，给实验带来实验误差；本实验中用两个电流表测电流，处理实验数据时横坐标是电路总电流，电压测量值与电流测量值都等于真实值，本实验没有系统误差.2．某兴趣小组研究一金属丝的物理性质，（1）首先用螺旋测微器测量其直径，其值为_____________mm．为了进一步测量此金属丝电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：A．多用电表B．电压表V l，量程6 V，内阻约10 kΩC．电压表V2，量程15 V，内阻约20 kΩD．电流表A l，量程0.6 A，内阻约0.2 ΩE．电流表A2，量程3 A，内阻约0.02 ΩF．电源：电动势E=7.5 VG．滑动变阻器R l，最大阻值10 Ω，最大电流为2 AH．滑动变阻器R2，最大阻值50 Ω，最大电流为0.2 AI．导线、电键若干（2）在用多用电表粗测电阻时，该小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用__________欧姆挡(选填“×100”或“×1”)，并要重新进行_________________；按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x的阻值大约是_________Ω；（3）在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是___________________________ (填器材前面的字母代号) ； （4）在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图__________．【答案】0.8850.002mm ± ; 1⨯ ; 欧姆档欧姆调零; 9Ω ; BDFGI;【解析】【详解】（1）由图示螺旋测微器可知，其读数为：0.5mm+38.5×0.01mm=0.885mm ；（2）由图所示可知，欧姆表针偏角过大，故说明所选量程过大，使读数偏小，故应换用小档位，使指针偏角在中间位置，故应选用×1档；由图所示可知，欧姆表指针示数为9.0，则其读数为：9.0×1=9.0Ω；（3）电源、滑动变阻器、导线和电键是构成闭合电路必须选择的；要减小误差，在不超出量程的情况下，电压表和电流表量程尽量选择较小的量程；由于实验要求待测电阻的电压从0开始可以连续调节，实验要选取电阻值较小的滑动变阻器，故选BDFGI ；（4）为获得较大的电压条件范围，滑动变阻器选择分压式接法；由于待测电阻的电阻值与电流表的电阻值较接进，故采用电流表外接法，则实验原理图如图所示；【点睛】本题考查了多用电表的读数，对多用电表进行读数前要明确多用电表选择开关置于什么挡上，根据多用电表的档位及表盘确定其分度值，然后根据指针位置读数；读数时视线要与电表刻度线垂直．3．利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差，实验电路如图1所示．(1)现有电流表(0-0．6A)、开关和导线若干，以及以下器材：A．电压表(0~15V) B．电压表(0~3V)C．滑动变阻器(0~50Ω) D．滑动变阻器(0~500Q)实验中电压表应选用________；滑动变阻器应选用________．（选填相应器材前的字母）(2)某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下的一组数据的对应点，并画出U-I图线________．序号123456电压U(V) 1.45 1.40 1.30 1.25 1.20 1.10电流I(A)0.0600.1200.2400.2600.3600.480(3)根据(2)中所画图线可得出干电池的电动势E=________V，内电阻r=________Ω．(4)实验中随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化，图3各示意图中正确反映P-U关系的是________．【答案】(1)B C (2)如图(3) 1.50 (1.49～1.51) 0.83 (0.81～0.85) (4)C【解析】【分析】【详解】（1）[1][2]．一节干电池电动势约为1.5V，则电压表应选B，为方便实验操作，滑动变阻器应选C；（2）[3]．根据表中实验数据在坐标系内描出对应点，然后作出电源的U-I图象如图所示：（3）[4][5]．由得出的电源U-I 图象可知，图象与纵轴交点坐标值是1.50，则电源电动势E =1.50V ，电源内阻：1.5 1.00.830.6U r I ∆-==Ω≈Ω∆； （4）[6]．电压表测量路端电压，其示数随滑动变阻器的阻值增大而增大；而当内阻和外阻相等时，输出功率最大；此时输出电压为电动势的一半．外电路断开时，路端电压等于电源的电动势，此时输出功率为零；故符合条件的图象应为C ．4．某同学为了测一节干电池的电动势E 和内电阻r ．⑴ 先用多用电表估测电动势E ．将选择开关旋至直流2.5V 档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图甲所示，则此时多用表的读数为_______V ．⑵ 再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图乙所示．请你用实线代替导线在图丙中连接好实物_______，要求变阻器的滑动头向右滑动时，其电阻值变大．⑶ 由实验测得的7组数据已在图丁的U -I 图上标出，请你完成图线________．由图象可得E ＝_______V （保留三位有效数字），r ＝_______Ω（保留两位有效数字）．⑷ 这位同学对以上实验的系统误差进行了分析，其中正确的是_______．A ．主要是由电压表的分流引起的B ．主要是由电流表的分压引起的C ．电动势测量值小于真实值D ．内阻测量值大于真实值【答案】1.450.01±； 图见解析； 图见解析; 1.490.01± ; 1.0-1.1; AC;【解析】【详解】（1）选择开关旋至直流2.5V 档，由图示多用电表可知，多用电表分度值是0.5V ，多用电表示数是1.45V ；（2）变阻器的滑动头向右滑动时，其电阻值变大，滑动变阻器应接左下接线柱，根据实验电路图连接实物电路图，如图丙所示；（3）用直线把坐标系中各点连接起来，得到U-I 图象，如图丁所示；由图象可知，图象与纵轴交点是1.5V ，则电源电动势E=1.5V ，电源内阻1.50 1.10 1.10.36U V V r I A-==≈Ω； （4）在测量电源的电动势和内阻时，电压表测量电源的外电压准确，电流表测量通过电源的电流偏小，因为电压表起分流作用．可以将电压表内阻与电源并联后看作等效电源，实际测量的是等效电源的电动势和内电阻，知电动势的测量值偏小，内电阻的测量值偏小．故AC 正确，BD 错误，故选AC.【点睛】电源的U-I 图象斜率等于电源内阻；由图象求电源内阻时，一定要注意图象纵坐标轴的起点是否是零，这是容易忽略的地方．5．小华、小刚共同设计了图甲所示的实验电路，电路中的各个器材元件的参数为：电池组（电动势约6V ，内阻r 约3Ω）、电流表（量程2.0A ，内阻r A =0.8Ω）、电阻箱R 1（0~99.9Ω）、滑动变阻器R 2（0~R t ）、开关三个及导线若干．他们认为该电路可以用来测电源的电动势、内阻和R 2接入电路的阻值．（1）小华先利用该电路准确地测出了R 2接入电路的阻值．他的主要操作步骤是：先将滑动变阻器滑片调到某位置，接着闭合S 、S 2，断开S 1，读出电流表的示数I ；再闭合S 、S l ，断开S 2，调节电阻箱的电阻值为3.6Ω时，电流表的示数也为I ．此时滑动变阻器接入电路的阻值为_________Ω．（2）小刚接着利用该电路测出了电源电动势E 和内电阻r ．①他的实验步骤为：a ．在闭合开关前，调节电阻R 1或R 2至 _________（选填“最大值”或“最小值”），之后闭合开关S ，再闭合_______（选填“S 1”或“S 2”）；b ．调节电阻________（选填“R 1”或“R 2”），得到一系列电阻值R 和电流I 的数据；c ．断开开关，整理实验仪器．②图乙是他由实验数据绘出的1R I-图象，图象纵轴截距与电源电动势的乘积代表_______（用对应字母表示），电源电动势E =_____V ，内阻r =______Ω．（计算结果保留两位有效数字）．【答案】3.6 最大值 S 1 R 1 R A 与r 之和 6.0 2.8【解析】【分析】（1）由电路的结构可知测出了2R 接入电路的阻值用的是等值替代法．（2）实验中采用的是电阻箱和电流表的方式测定电动势和内电阻；根据实验的原理可知应采用的方式；（3）分析电流与电阻的关系，由闭合电路欧姆定律可得出符合本实验的公式，再结合图象的性质利用函数关系即可求得电动势和内电阻。

高中物理必修第3册第十二章电能能量守恒定律试卷测试卷（解析版）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻．①已知灵敏电流计G的满偏电流I g=100μA、内阻r g=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r= Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是．④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是．（填选项前的字母）A．电压表内阻的影响 B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小 D．R0的实际阻值比标称值偏大测量次数12345678电压表V读数U/V 5.26 5.16 5.04 4.94 4.83 4.71 4.59 4.46改装表A读数I/mA20406080100120140160【答案】（2）①1.0 ②如图所示③ 1.66 充分利用测得的数据④CD【解析】解：1.根据改装后电表的量程1g g g I r I I R =+,代入解得1 1.0R =Ω.2.实物图如图所示3.根据闭合电路的欧姆定律()0E U I R r =++可得0U R r I∆+=∆,故15051U U R r I I -+=-, 或2662U U I I --或3773U U I I --或()()()12345678488451 5.664U U U U U U U U U U I I I I +++⋅+++-==Ω-- 可得: 1.66r =Ω．因充分利用测得的数据,故减少一次测量的偶然误差．4.实验中,电压表为标准电压表,由于电动势的测量值与已知值几乎相同,说明电压表和滑动变阻器对实验没有影响.电压表的变化量和电流表的变化量比值的绝对值为电源内阻r 和定值电阻0R 之和,当1R 的实际阻值比计算值偏小时,电流表的读数比实际值偏小,则测得内阻将偏大,C 正确.当0R 的实际阻值比标称值偏大时,算得的电源内阻也偏大,D 正确.2．用如图所示电路，测定一节干电池的电动势和内阻。

一、选择题1．风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m的圆面，风速垂直圆面且大小恒为10 m/s，空气密度取1.2 kg/m3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（）A．75 kW B．25 kW C．7.5 kW D．3.75 kW2．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大3．恒压电源的内阻可视为零，普通电源的内阻不可忽略。

为判别一电源是哪种电源，某同学连接了如图所示实验电路，并断开电键，设想通过观察电键闭合后的电流表作出判断。

此方案（）A．无效。

因为无论是哪种电路，电流表示数都变大B．无效。

因为无论是哪种电路，电流表示数都变小C．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变大D．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变小4．如图所示，电源电动势为E，内阻为r，电表为理想电表，灯泡L和电阻R阻值均恒定，在滑动变阻器的滑片由a端滑向b端的过程中，下列说法正确的是（）A．灯泡消耗的功率逐渐增大B．电压表、电流表示数均减小C．电源消耗的总功率增大，热功率减小D．电压表示数变化量与电流表示数变化量比值的绝对值恒定不变5．某同学用如图电路研究电源的总功率E P、输出功率R P和电源内部的发热功率r P随电流I变化关系，他先作出了电源的伏安特性曲线，已知该直流电源内阻及外电路电阻均不随温度变化。

下列说法正确的是（）A．外电路电阻的特性曲线由a变到b，是电阻R的滑片向左移动的结果B．电路中的电流增大时，电源的输出功率一定增大C．电路中的电流增大时，电源总功率不变D．电路中的电流增大时，电源效率降低6．在如图所示的电路中，当滑动变阻器的滑片向b端移动时（）A．电压表和电流表的读数都减小B．电压表和电流表的读数都增大C．电压表的读数增大，电流表的读数减小D．电压表的读数减小，电流表的读数增大7．如图所示，R1为定值电阻，R2是金属热电阻（温度越高，电阻值越大），L为小灯泡。

焦作市高中物理必修第3册第十二章电能能量守恒定律试卷检测题一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。
