北师大版八年级数学下册3.2 图形的旋转(共2课时)

后作这两部分关于GH的轴
对称图形，这样就可以得
到整个图形。
G
F
旋转图案设计欣赏
课后任务：
1、旋转作图的步骤 ： （1）明确题目要求：弄清旋转中心、方向和角度； （2）分析所作图形：找出构成图形的关键点； （3）旋转关键点：沿一定的方向和角度分别作出
各关键点的对应点； （4）作出新图形： 顺次连接作出的各点；
（5）写出结论： 说明所作出的图形．
2、“旋转”作图的条件 ： （1）图形原来的位置； （2）旋转中心； （3）旋转方向； （4）旋转角度．
1．将△AOB绕点O旋转180°得到△DOC，则下列作图正确的是( )
2．如图，在正方形网格中有△ABC，△ABC绕点O按逆时针方向旋转90°后的 图案应该是( )
各关键点的对应点；
（4）作出新图形： 顺次连接作出的各点；
（5）写出结论： 说明所作出的图形．
目标检测1：
目标检测1：
3、如图，在方格纸上，△DEF是由△ABC绕定 点P顺时针旋转得到的，如果用(2，1)表示方格 纸上A点的位置，(1，2)表示B点的位置，那么 点P的位置为( A ) A．(5，2) B．(2，5) C．(2，1) D．(1，2)
第三章 图形的平移与旋转
3.2 图形的旋转(第二课时）
3.2.2 旋转作图
课前学习——知识回顾
1、“旋转”的定义： 在平面内，将一个图形绕着_一__个_定_点__沿_某_个_方__向_转动
_一_个__角_度__，这样的图形运动称为__旋_转__(变_换__) ___． 2、“旋转”的基本性质： （1）经过旋转，图形的___形_状__和_大_小_____不变； （2）经过旋转，图形上的每一点都绕_旋__转_中_心_沿相同 的方向转动了相同的__角__度__； （3）任意一对_对__应_点__与_旋_转__中_心__的连线所成的角都是 ___旋_转_角___，对应点到__旋_转__中_心___的距离相等．

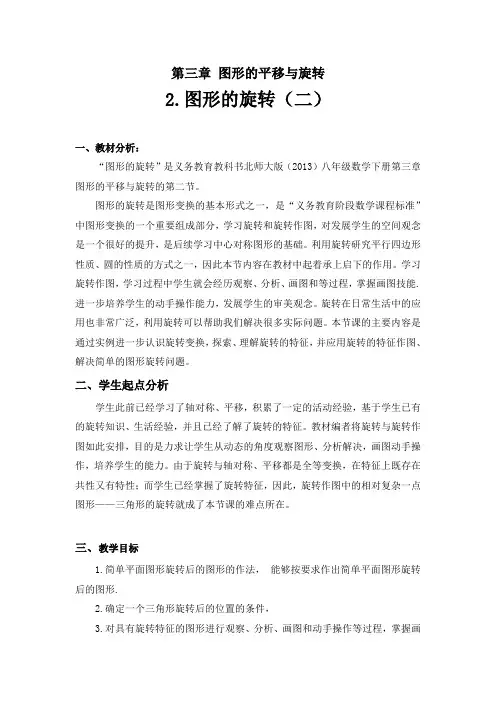

第三章图形的平移与旋转2.图形的旋转（二）一、教材分析：“图形的旋转”是义务教育教科书北师大版（2013）八年级数学下册第三章图形的平移与旋转的第二节。

图形的旋转是图形变换的基本形式之一，是“义务教育阶段数学课程标准”中图形变换的一个重要组成部分，学习旋转和旋转作图，对发展学生的空间观念是一个很好的提升，是后续学习中心对称图形的基础。

利用旋转研究平行四边形性质、圆的性质的方式之一，因此本节内容在教材中起着承上启下的作用。

学习旋转作图，学习过程中学生就会经历观察、分析、画图和等过程，掌握画图技能. 进一步培养学生的动手操作能力，发展学生的审美观念。

旋转在日常生活中的应用也非常广泛，利用旋转可以帮助我们解决很多实际问题。

本节课的主要内容是通过实例进一步认识旋转变换，探索、理解旋转的特征，并应用旋转的特征作图、解决简单的图形旋转问题。

二、学生起点分析学生此前已经学习了轴对称、平移，积累了一定的活动经验，基于学生已有的旋转知识、生活经验，并且已经了解了旋转的特征。

教材编者将旋转与旋转作图如此安排，目的是力求让学生从动态的角度观察图形、分析解决，画图动手操作，培养学生的能力。

由于旋转与轴对称、平移都是全等变换，在特征上既存在共性又有特性；而学生已经掌握了旋转特征，因此，旋转作图中的相对复杂一点图形——三角形的旋转就成了本节课的难点所在。

三、教学目标1.简单平面图形旋转后的图形的作法，能够按要求作出简单平面图形旋转后的图形.2.确定一个三角形旋转后的位置的条件，3.对具有旋转特征的图形进行观察、分析、画图和动手操作等过程，掌握画图技能. 进一步培养学生的动手操作能力，发展学生的审美观念.教学重点：作简单平面图形旋转后的图形及步骤的总结.教学难点：以三角形外一点为旋转中心作旋转三角形及步骤的总结.四、教学过程设计第一环节回顾旧知师：在前面我们学习了旋转，也了解了旋转的特征，今天我们来学习如何作图形的旋转。

在学习新课之前，我们先来回顾已知。

找出旋转图形的旋转方向、旋转中心、旋转角一、选择题1、如图，将三角尺ABC（其中∠ABC=60°，∠C=90°）绕B点按顺时针方向转动一个角度到A1BC1的位置，使得点A，B，C1在同一条直线上，那么这个角度等于( )A .120°B .90°C .60°D .30°2、如图，在平面直角坐标系xOy中，△A′B′C′由△ABC绕点P旋转得到，则点P 的坐标为（）A．（0，1）B．（1，-1）C．（0，-1）D．（1，0）3、在如图4×4的正方形网格中，△MNP绕某点旋转一定的角度，得到△，则其旋转中心可能是( )A .点AB .点BC .点CD .点D4、如图，将△ABC绕点P顺时针旋转90°得到△A′B′C′，则点P的坐标是( )A .（1，1）B .（1，2）C .（1，3）D .（1，4）5、在如图4×4的正方形网格中，△MNP绕某点旋转一定的角度，得到△M1N1P1，则其旋转中心可能是（）A．点A B．点B C．点C D．点D6、如图，点A、B、C、D都在方格纸的格点上，若△AOB绕点O按逆时针方向旋转到△COD的位置，则旋转的角度为（）A．30°B．45°C．90°D．135°7、如图，在6×4方格纸中，格点三角形甲经过旋转后得到格点三角形乙，则其旋转中心是（）A．点M B．格点N C．格点P D．格点Q8、如图，点A、B、C、D、O都在方格纸的格点上，若△COD是由△AOB绕点O 按逆时针方向旋转而得，则旋转的角度为( )A .30°B .45°C .90°D .135°二、填空题9、如图，在▱ABCD中，∠A=70°，将▱ABCD绕顶点B顺时针旋转到▱A1BC1D1，当C1D1首次经过顶点C时，旋转角∠ABA1= __________ ．10、分别以正方形的各边为直径向其内部作半圆得到的图形如图所示．将该图形绕其中心旋转一个合适的角度后会与原图形重合，则这个旋转角的最小度数是__________度．11、如图所示，两个全等的正方形ABCD与CDEF，旋转正方形ABCD能和正方形CDEF重合，则可以作为旋转中心的点有__________个．三、解答题12、在△ABC中，∠B+∠ACB=30°，AB=4，△ABC逆时针旋转一定角度后与△ADE重合，且点C恰好成为AD中点，如图（1）指出旋转中心，并求出旋转角的度数．（2）求出∠BAE的度数和AE的长．13、如图，在△BDE中，∠BDE=90°，BD=4，点D的坐标是（5，0），∠BDO=15°，将△BDE旋转到△ABC的位置，点C在BD上，则旋转中心的坐标为 __________ ．14、如图1，有一组平行线l1∥l2∥l3∥l4，正方形ABCD的四个顶点分别在l1，l2，l3，l4上，EG过点D且垂直l1于点E，分别交l2，l4于点F，G，EF=DG=1，DF=2．（1）AE= __________ ，正方形ABCD的边长= __________ ；（2）如图2，将∠AEG绕点A顺时针旋转得到∠AE′D′，旋转角为α（0°＜α＜90°），点D′在直线l3上，以AD′为边在E′D′左侧作菱形AB′C′D′，使B′，C′分别在直线l2，l4上．①写出∠B′AD′与α的数量关系并给出证明；②若α=30°，求菱形AB′C′D′的边长．15、如图，已知：BC与CD重合，∠ABC=∠CDE=90°，△ABC≌△CDE，并且△CDE可由△ABC逆时针旋转而得到．请你利用尺规作出旋转中心O（保留作图痕迹，不写作法，注意最后用墨水笔加黑），并直接写出旋转角度是 __________ ．16、如图是两个等边三角形拼成的四边形．（1）这个图形是不是旋转对称图形？是不是中心对称图形？若是，指出对称中心．（2）若△ACD旋转后能与△ABC重合，那么图形所在平面上可以作为旋转中心的点共有几个？请一一指出．17、如图1，△ABC为边长为6的等边三角形，点D为AB边上的点，且AD=2BD；过D作DE∥BC交AC边于E；AH⊥BC于H，AH交于DE于点O．（1）求梯形BDEC的面积；（2）将图1中的△ADE以每秒1个单位长度的速度沿直线AH从上往下平移，直到点A与点H重合为止，设运动时间为t秒，△ADE与四边形BDEC重叠部分的面积为S，请求出S与t的函数关系，并写出相应的t的取值范围；（3）将图1中的△ADE沿直线DE向下翻折得△A′DE，连接CO：将△A′DE绕点O旋转，设直线A′O与直线BC相交于点P．问：是否存在这样的时刻，使得△CPO为等腰三角形？若存在，直接写出△A′DE绕点O旋转的方向（顺时针或逆时针）以及对应的旋转角度α的大小（0°＜α＜180°）；若不存在，请说明理由．找出旋转图形的旋转方向、旋转中心、旋转角的答案和解析一、选择题1、答案：A试题分析：利用旋转的性质计算．解：∵∠ABC=60°，∴旋转角∠CB=180°-60°=120°．∴这个旋转角度等于120°．故选：A．2、答案：B试题分析：根据网格结构，找出对应点连线的垂直平分线的交点即为旋转中心．试题解析：由图形可知，对应点的连线CC′、AA′的垂直平分线的交点是点（1，-1），根据旋转变换的性质，点（1，-1）即为旋转中心．故旋转中心坐标是P（1，-1）．故选B．3、答案：B试题分析：连接、、，分别作、、的垂直平分线，看看三线都过哪个点，那个点就是旋转中心．解：∵△MNP绕某点旋转一定的角度，得到△，∴连接、、，作的垂直平分线过B、D、C，作的垂直平分线过B、A，作的垂直平分线过B，∴三条线段的垂直平分线正好都过B，即旋转中心是B．故选：B．4、答案：B试题分析：先根据旋转的性质得到点A的对应点为点A′，点B的对应点为点B′，再根据旋转的性质得到旋转中心在线段AA′的垂直平分线，也在线段BB′的垂直平分线，即两垂直平分线的交点为旋转中心。

大小关系是（ ∠AOD=∠BOE)
如图,如果旋转中心在△ABC
的外面点O处，逆时针转动 90°，将整个△ABC旋转到
C′
B′
△ A′ B′C′ 的位置，那么这两
个三角形的顶点、边与角是
如何对应的呢？
0 · 90°
A′ C
A B
例1、如图，△ABC是等边
A
三角形，D是BCห้องสมุดไป่ตู้一点，
△ABD经过旋转后到达
解: 方案一: 把正方形ABCD绕点D
顺时针旋转90°.
B
方案二: 把正方形ABCD绕点C
逆时针旋转90°.
A
方案三: 把正方形ABCD绕CD的 中点O旋转180°.
C F
·O
D
E
例3、如图11.2.7（1）点M是线段AB上一点， 将线段AB绕着点M顺时针方向旋转90，旋转后 的线段与原线段的位置有何关系？，如果逆时 针方向旋转90呢？
。2020年12月16日星期三2020/12/162020/12/162020/12/16
15、会当凌绝顶，一览众山小。2020年12月2020/12/162020/12/162020/12/1612/16/2020
16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2020/12/162020/12/16December 16, 2020
图形的旋转
旋转木马
旋转飞机
动动脑筋：以上这些转运动有什么共同的特征？
荡秋千也是我们日常生活中 常见的旋转运动，我们一起来 仔细观察一下．
在平面内，将一个图形绕着一个定点沿 某个方向转动一个角度，这样的图形运 动称为旋转。
这个定点O 称为旋转中心
o 旋转中心
