热控仪表校验作业指导书附件修改

一、工程概况热电厂新建工程2*480t/h 锅炉设备设有锅炉本体、烟风系统、主汽、抽汽、凝结水、循环水、加热器疏水、汽机油、汽机发电机本体、除氧给水、电动给水泵本体、压缩空气、工业水等热工检测控制系统。

本工程仪表包括：压力/差压变送器、热阻、热偶温度仪表、执行机构、分析仪表、压力/差压开关、压力表、料位、机械量测量仪表和集散控制系统部分等。

仪表及集散控制系统由锅炉、汽机厂家，北京和利时工控公司和其它单位成套供货。

二、 编制目的:为了保证国家有关计量量值的正确传递，试验过程的受控，检测方法的规范化；针对试验人员特编制该套作业指导书，以此实现试验结果的有效性、准确性和正确性；为机组正常、安全运行打下基础。

三、编制依据:1、《自动化仪表工程施工及验收规范》GB50093—20022、《自动化仪表质量检验及评定标准》GB13093、《电力建设施工及验收技术规范》热工自动化篇 DL/T5190。

5—20044、《火电施工质量检验及评定标准》（热工仪表及控制装置篇）1996年版5、《火电发电厂热工自动化试验室设计标准》DL5004—916、工程中设计院所提供仪表专业图纸、设计技术文件7、工程所选用仪表的技术说明书、所随技术资料及对应检定规程。

四、试验应具备的条件及要求：1 试验用的标准仪表和仪器应具备有效的检定合格证书，其基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3，当被校仪表准确度等级高于0.5级时按0.5级选择标准器；现场试验人员应具有国家计量部门颁发的计量试验资格证书。

2 仪表的检查校准和试验应在室内进行，现场试验室应具备下列条件：室内清洁、安静、光线充足、无振动、无对仪表及线路的电磁干扰；室内温度应保持在20±5℃,相对湿度不大于85％RH ；仪表试验的电源应稳定220VAC 、48VDC 电源波动不应超过±10%,24VDC 电源波动不应超过±5％;气源应清洁、干燥、露点至少比最低环境温度低10℃，气源压力波动不应超过额定值的±10%。

1.适用范围本作业指导书适用于华能轮台电厂（2×350MW）热电联产工程1号机组电流、电压及电能表的校验。

2.编写依据2.1《电测量指示仪表规程》2.2《中华人民共和国计量法》2.3《电流、电压表检定规程》JJG124-822.4《火力发电机组精品工程暂行标准》2.5《电能表检定规程》2.6《火电厂电气设备启动调试》3.工程概况及主要工程量因相关图纸未到齐，工作量不做统计，以最终设计图纸和修改的图纸数量为准。

4.作业人员的资格和要求4.1电气试验工应持有相关部门颁发的有效证件（包括计量证书）。

4.2所有施工人员必须经过三级安全教育培训，并考试合格。

4.3主要试验人员应熟知设备状况、性能、参数，能正确分析试验结果。

4.4现场作业人员应身体健康、精神状态良好，严格遵守规章制度，服从现场指挥。

4.5试验人员必须服从各级安全监察人员的管理。

4.6所有人员应具备基本触电急救知识和防触电知识。

5.主要施工机械及工器具配备6.施工准备6.1指示仪表及电能表应在安装就位、投运以前进行校验，并应在所规定的温度、环境及其它技术条件下进行。

进行基本误差校验时，所采用的标准设备，其整套装置的综合误差宜小于被检仪器仪表的等级值的1/5，最低要求为1/3。

6.2试验室试验电源供电安全可靠，并有足够的容量裕度；电源质量满足试验要求。

交流电源要求波形好，频率和幅值稳定，相序正确;直流电源要求波纹系数小，幅值稳定，极性正确。

7.作业程序外观检查——绝缘检查——基本误差测试——试验结果判断及误差计算。

8.作业方法、工艺要求及质量标准8.1电流、电压表的校验8.1.1外观检查表计外壳应无破损，接线端子应牢固，且轻摇时无异常响声；调整电流（电压）表零位，并校核机械误差，记录误差值。

8.1.2绝缘检查使用500V兆欧表检查接线柱的绝缘不低于2MΩ。

使用500V兆欧表检查接线柱的绝缘不低于2MΩ。

8.1.3 基本误差测试a.直流表计（75mV直流电流表），应选择甲电池和电阻；直流电压表应选择整流性能好的电源进行校验。

目录一、编制依据 (1)二、作业任务 (1)三、作业准备及作业环境条件 (2)四、施工进度安排 (3)五、作业方法及施工要求 (3)六、作业质量标准及检验要求 (10)七、职业安全卫生与环境管理 (10)八、绿色工程管理措施 (10)九、强制性条文 (11)十、创优措施 (11)十一、应急预案 (12)热控仪表校验作业指导书一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》（热控部分）(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》 (86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》 (DL/T5210.4-2009)。

1.6 《电力建设安全工作规程》（火力发电厂部分）1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准（2001年版）》1.9 《火力发电厂技术标准（计量标准）》。

1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程，本工程由大唐集团建设，其中2号机组由湖北省火电二公司承担安装及单体调试工作，总体设计由新疆电力设计院设计。

锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。

为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。

汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。

发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量2号机组系统中所有工业用热电偶、热电阻校验，弹簧管压力表校验，双金属温度计校验，压力、差压变送器校验，压力、差压及液位开关等校验。

一、工程概况工程为4×600MW燃煤发电机组，其主要温度测量元件有工业用热电偶、热电阻和双金属温度计。

温度参数是对电厂经济安全运行监控的重要依据。

单台机组共有热电偶近675支，热电阻443多支，主要用于汽水系统温度、壁温、烟温、轴温等的测量。

测温元件按照要求强检项目为100%检定，抽检项目按总数量的均方根进行检定，双金属温度计约有198多支，应进行100%进行检定。

二、施工依据1、《电力建设施工及验收规范》（热工仪表及控制装置篇）2、《火电施工质量验收及评定标准》（热工仪表及控制装置）3、《火力发电厂热工仪表及控制装置监督条例》4、《国家计量检定规程》JJG351-96 工业用廉金属热电偶JJG229-98 工业铂、铜热电阻JJG226-98 双金属温度计5、西南设计院图纸及有关厂家说明书。

三、主要量具、工器具（一）热电偶校验1、二等标准铂铑10—铂热电偶两支2、6位半数字万用表一个3、管式检定炉、油恒温槽各一台4、电子交流稳压器一台5、冰点槽一个6、工业热电偶、热电阻自动检定系统各一套7、500V兆欧表一台8、钢卷尺、游标卡尺各一只9、平口、十字花螺丝刀各一把（二）热电阻校验1、二等标准铂电阻温度计两支2、电子交流稳压器一台3、标准油槽一台4、工业热电偶、热电阻自动检定系统5、绝缘电阻表100V 一台6、冰点槽一个7、数字万用表6位半一台8、平口、十字花螺丝刀各一把9、万用表一个四、劳动力组织1．工程负责人：刘洪胤施工责任人：李茂果安全责任人：何述胜质量责任人：唐增军技术责任人：陈华2．调试工：5名五、施工条件1、施工图纸、有关技术文件及必要的仪表使用说明书齐全。

2、施工人员已经过必要的技术培训等工作。

3、已做好技术交底和安全交底工作。

4、检验用的标准仪表和仪器应具备有效的检定合格证。

5、计量室应光线充足，不应有震动和较强的电磁场干扰。

6、校验人员应具有校验温度元件的资质且持证上岗。

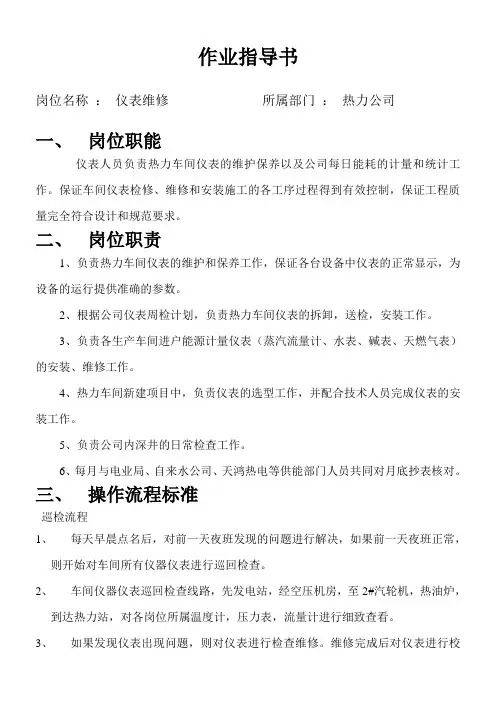

作业指导书岗位名称：仪表维修所属部门：热力公司一、岗位职能仪表人员负责热力车间仪表的维护保养以及公司每日能耗的计量和统计工作。

保证车间仪表检修、维修和安装施工的各工序过程得到有效控制，保证工程质量完全符合设计和规范要求。

二、岗位职责1、负责热力车间仪表的维护和保养工作，保证各台设备中仪表的正常显示，为设备的运行提供准确的参数。

2、根据公司仪表周检计划，负责热力车间仪表的拆卸，送检，安装工作。

3、负责各生产车间进户能源计量仪表（蒸汽流量计、水表、碱表、天燃气表）的安装、维修工作。

4、热力车间新建项目中，负责仪表的选型工作，并配合技术人员完成仪表的安装工作。

5、负责公司内深井的日常检查工作。

6、每月与电业局、自来水公司、天鸿热电等供能部门人员共同对月底抄表核对。

三、操作流程标准巡检流程1、每天早晨点名后，对前一天夜班发现的问题进行解决，如果前一天夜班正常，则开始对车间所有仪器仪表进行巡回检查。

2、车间仪器仪表巡回检查线路，先发电站，经空压机房，至2#汽轮机，热油炉，到达热力站，对各岗位所属温度计，压力表，流量计进行细致查看。

3、如果发现仪表出现问题，则对仪表进行检查维修。

维修完成后对仪表进行校验，工作正常后投入使用。

4、日常工作中，值长或值班人员发现仪表问题反馈给维修人员，由维修人员对仪表进行检测维修。

仪表完成维修后投入运行，反馈给值长或值班人员。

仪表流程：仪表安装选型调试标准测温仪表安装1、测温元件安装位置，应按设计提供要求位置安装，安装取原部件不应在焊缝及其边缘上开孔和焊接。

2、测温元件在管道安装时，取原部件轴线应与工业管道轴线垂直相交。

3、测温元件与工业管道倾斜安装时，宜逆着介质的流向。

4、当测温元件水平安装时其插入深度在大于1米时，应采取防弯曲措施。

5、安装在室外露天的测温元件，其接入测温元件接线盒的电缆线应当留有防水弯，防止雨水进入穿线管内或进入接线盒里。

压力仪表安装：1、就地压力表的安装应选择在流速稳定的地方。

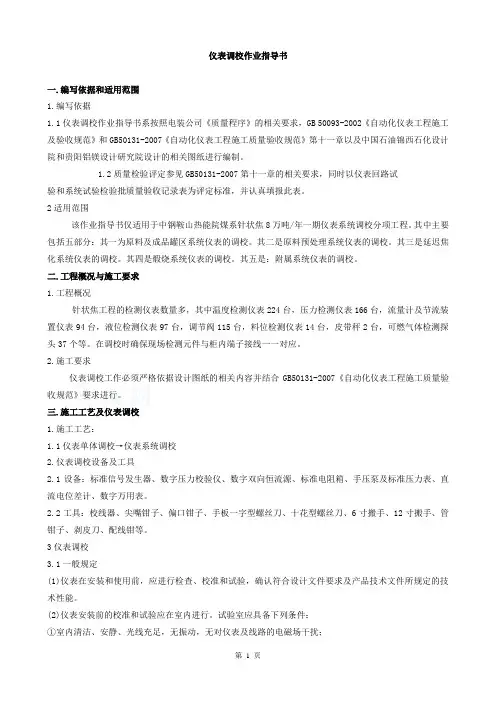

仪表调校作业指导书一.编写依据和适用范围1.编写依据1.1仪表调校作业指导书系按照电装公司《质量程序》的相关要求，GB 50093-2002《自动化仪表工程施工及验收规范》和GB50131-2007《自动化仪表工程施工质量验收规范》第十一章以及中国石油锦西石化设计院和贵阳铝镁设计研究院设计的相关图纸进行编制。

1.2质量检验评定参见GB50131-2007第十一章的相关要求，同时以仪表回路试验和系统试验检验批质量验收记录表为评定标准，并认真填报此表。

2适用范围该作业指导书仅适用于中钢鞍山热能院煤系针状焦8万吨/年一期仪表系统调校分项工程。

其中主要包括五部分：其一为原料及成品罐区系统仪表的调校。

其二是原料预处理系统仪表的调校。

其三是延迟焦化系统仪表的调校。

其四是煅烧系统仪表的调校。

其五是：附属系统仪表的调校。

二.工程概况与施工要求1.工程概况针状焦工程的检测仪表数量多，其中温度检测仪表224台，压力检测仪表166台，流量计及节流装置仪表94台，液位检测仪表97台，调节阀115台，料位检测仪表14台，皮带秤2台，可燃气体检测探头37个等。

在调校时确保现场检测元件与柜内端子接线一一对应。

2.施工要求仪表调校工作必须严格依据设计图纸的相关内容并结合GB50131-2007《自动化仪表工程施工质量验收规范》要求进行。

三.施工工艺及仪表调校1.施工工艺：1.1仪表单体调校→仪表系统调校2.仪表调校设备及工具2.1设备：标准信号发生器、数字压力校验仪、数字双向恒流源、标准电阻箱、手压泵及标准压力表、直流电位差计、数字万用表。

2.2工具：校线器、尖嘴钳子、偏口钳子、手板一字型螺丝刀、十花型螺丝刀、6寸搬手、12寸搬手、管钳子、剥皮刀、配线钳等。

3仪表调校3.1一般规定(1)仪表在安装和使用前，应进行检查、校准和试验，确认符合设计文件要求及产品技术文件所规定的技术性能。

(2)仪表安装前的校准和试验应在室内进行。

试验室应具备下列条件：①室内清洁、安静、光线充足，无振动，无对仪表及线路的电磁场干扰；②室内温度保持在10-35℃；③有上、下水设施。

热控仪表校验作业指导书附件-修改热控仪表校验作业指导书一、编制依据1.1中南电力设计院关于华电发电有限公司2×600MW级机组安装工程施工图册；1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T 5210.4-2009；1.3《电力建设施工及验收技术规范》（热工自动化）2004版；1.4《电力建设安全工作规程》第1部分：火力发电厂 2002版；1.5省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编。

二、作业任务2.1 工程概况及作业范围华电发电有限公司2×600MW级机组安装工程，我公司主要承建3#机组及公用系统的安装，涉及的热工仪表主要有弹簧管式压力表、智能压力/差压变送器、压力/差压控制器、超声波液位计、铂热电阻、K型热电偶、流量计、双金属温度计及各类工业水质计量器具。

2.2 工程量三、作业准备及作业环境条件3．1 作业人员的资格要求、劳动力组织3.1.1 参加各项单体调校的人员，应经过上级计量主管部门的考核取得所从事各项检定的合格证书。

能够及时做好各项记录正确填写试验报告。

3.1.2 班组长要具备组织协调能力，合理安排各调校项目的人力及施工进度，对本班的各项工作要全面熟悉。

3．2 校验仪器、仪表配备3．3 作业环境及应具备条件3.3.1 校验场所环境达到所需要的要求，校验台搭建完毕满足正常使用需要；3.3.2 标准仪表齐全达到仪表校验所要求的精度并具有检验证书，使用时在有效期范围内；3.3.3 工具材料完备，设备清册、校验记录本准备齐全；3.3.4 校验电源符号规定（有稳压电源装置），开关定值单已下达；3.3.5 热工仪表及控制装置设备间作好防止破损、受潮、受冻、过热及灰尘侵污措施。

四、施工进度安排根据热控专业调试需要，根据现场施工情况和设备到货情况，计划于2010年05月15日开工，计划工期82天，于2010年08月05日完工，施工过程见缝插针，合理布置，在保障安全的前提下，确保施工质量工艺与施工进度。

热工仪表校验及单体回路调试作业指导书说明：木作业指导书的使用范围为全厂范围内热控气、电、液动阀门及执行机构调试，全厂范围热控设备校验及回路调试工作，参考一台600MW 机组工程。

1.工程概况1.1工程名称：某发电公司二期2X600MW机组设备校验、热控单体调试。

1.2施工地点：集控室、电子间、锅炉房、汽机房、附属外围设备。

1.3主要工程量主要工程量见表ll-lo表11-1主要工程量1.4工程特点：本项工程为热工施工处重点控制项目，是安装及试运工作的中间环节，单体调试的好坏直接影响分部试运及总启动的顺利进行。

2・编制依据2.1某发电厂二期2X600MW机组工程施工组织总设计2.2《火电施工质量检验及评定标准》（热工仪表及控制装置篇）电力部电综[1998] 145号2.3《电力建设施工及验收技术规范》（第5部分：热工自动化）DL/T5190. 5-20042・4《电力建设安全工作规程》（第1部分：火力发电厂）DL5009. 1—20022.5山东电建一公司《质量、环境、职业健康安全管理手册与体系程序》2.6工地热工施工处《危险因素辩识与评价表》2.7工地热工施工处重大危险因素清单2.8工地热工施工处《环境因素辩识与评价表》2.9工地热工重要环境因素清单2.10热控专业施工组织设计2.11热工专业施工图纸及设备厂家提供的原理图及技术资料3.开工应具备的条件和施工前应做的准备3.1相关设计图纸会审完毕。

3.2作业指导书已编、审、批完毕并已正式出版下发。

3.3开工申请报告获批准。

3・4施工所需的材料及设备已到货，且验收合格。

3.5现场施工条件己满足施工要求，脚手架搭设完成并且验收合格，安全设施满足施工要求。

3.6施工交接已经完成。

3.7施工现场照明电源齐全。

3.8施工现场安全设施齐全3.9施T人员应具有上岗证。

3.10所有施工人员经安全、技术交底并签字。

4.人员组织、分工及有关人员的资格要求4.1劳力组织4.1. 1技术员：1人4.1.2安全员：1人4.1. 3质量员：1人4. 1. 4施工人员：调试工10人，校验人员2人，架工3人，接线工3人。

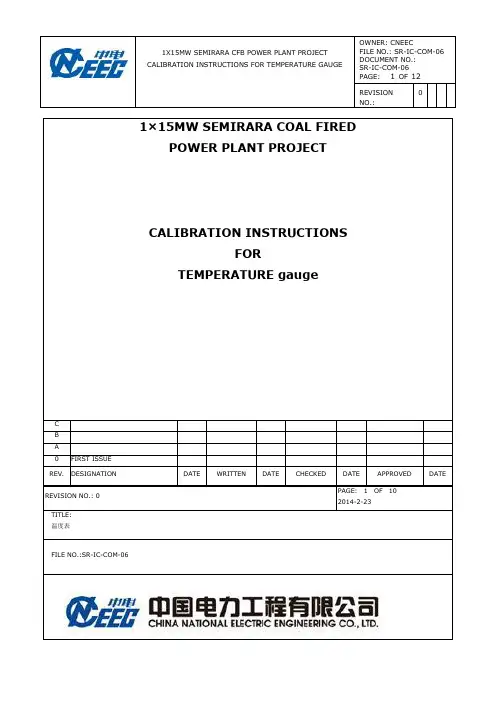

PAGE: 1 OF 12REVISIONNO.:1×15MW SEMIRARA COAL FIREDPOWER PLANT PROJECTCALIBRATION INSTRUCTIONSFORTEMPERATURE gaugeCBA0 FIRST ISSUEREV. DESIGNATION DATE WRITTEN DATE CHECKED DATE APPROVED DATEREVISION NO.: 0 PAGE: 1 OF 10 2014-2-23TITLE:温度表FILE NO.:SR-IC-COM-06PAGE: 2 OF 12REVISIONNO.:目录1.编制依据 (3)2.目的及适用范围 (3)3.工程进度及工程量 (3)4.资源配置 (3)5.检定程序和检定方法 (4)6.质量要求及控制标准 (9)7.安全、环境措施 (9)8.记录 (9)PAGE: 3 OF 12REVISIONNO.:1.编制依据1.1动圈式温度指示（指示位式调节）仪表检定规程（JJG186-97）。

1.2火电施工及验收技术规范(SDJ279-90)。

1.3火电施工质量检验及评定标准。

1.4电力建设施工工作规程、有关设计图纸及说明书。

2.目的及适用范围2.1目的: 本作业指导书编制的目的是为了规范调试人员的工作过程，减小人为误差。

2.2使用范围：适用范围涵盖各工程设计安装的所有动圈式温度指示（指示位式调节）仪表。

3.工程进度及工程量3.1工程进度根据工程决定其工程进度，用横道图表示。

3.2工程量主要参考图纸 F253S-K01074.资源配置4.1人员配置整个调试过程应配置有压力、差压及流量变送器检定资格的检定员2-4人。

4.2仪器仪表配置PAGE: 4 OF 12REVISIONNO.:序号设备名称量程、规格精度等级用途数量1 标准直流电压源235 0.05检定热电偶温度指示表用1台2 直流电阻箱ZX54 0.02检定热电阻温度指示表用1台3 外接电阻15Ω±0.1Ω检定热电偶温度指示表用1支4 外接电阻5Ω±0.2Ω检定热电阻温度指示表用3支5 角度表5º或10º测量倾斜误差各1支6 秒表分度值不大于0.1S 测量阻尼时间1支7 兆欧表3312100~500V测量绝缘电阻1台8 交流稳压电源220V 5KVA 被检仪表的供电电源1台5.检定程序和检定方法5.1技术要求5.1.1仪表标尺应注明型号、规格、测量范围、制造厂名、出厂编号、出厂日期、精度等级等主要技术指标。

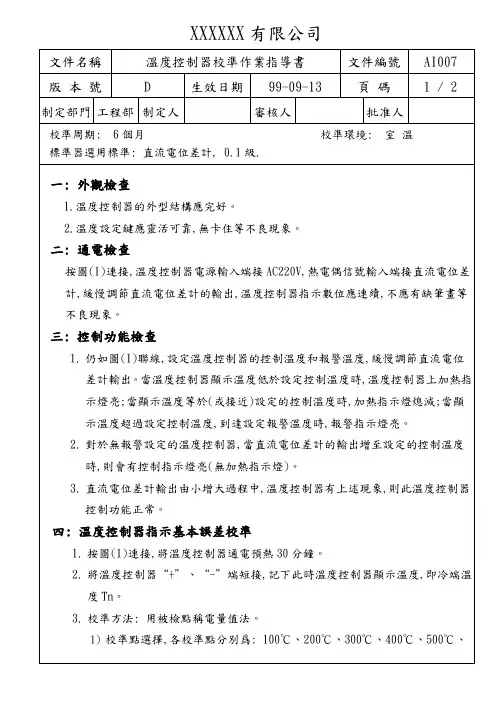

温度仪表校验作业指导书一、前言温度仪表广泛应用于各种工业、实验室分析、气象、医疗等领域中。

由于操作不当、接口松动、电路老化等原因，温度仪表的测量结果可能出现偏差。

因此，对温度仪表进行校验是保障工艺控制、产品质量以及环境监测的关键手段。

本文档将介绍温度仪表校验作业中应注意的事项，包括校验前准备、操作要点以及校验后处理等内容。

二、校验前准备1. 选择校验设备：首先需要选择能够精确测量温度的标准器具，比如通过国家计量认证的温度计、温度继电器等。

2. 对校验设备进行检查：校验设备应该保持在正常工作状态，包括检查电源接线是否正常，设备外观是否完好等。

3. 对待校验仪器进行准备：例如对温度计进行清洁和校准读数，对测量接口进行检查及清洁等。

4. 创建校验记录表：记录校验的时间、地点、校验仪器型号、温度仪表型号等信息，并在落实记录中进行反馈。

三、校验操作要点1. 温度仪表校验时应将校验端口要整体接触被校验仪器的测试接口，保持一定的接触压力，防止接触不良。

2. 校验过程中应根据被校验仪器的特点，设定适当的校验温度范围，再根据标准器具的测量结果进行读数校准。

3. 重复测量：在测试过程中，通常进行多次测量，确保数据的可靠性和准确性，并把多次测试结果记录下来，以作参考。

4. 记录数据：在进行校验时，一定要记录测量结果，可以使用电子或者手写记录，以便于分析比对数据。

5. 验证校验结果：进行校验后，需要对校验结果进行验证，确保校验的准确性。

四、校验后处理1. 校验结果分析：对于多次测量数据，需根据其趋势和波动程度进行分析，比如是否存在温度偏差、变异程度等。

2. 修正校验结果：如果发现校验结果存在差距，可以通过处理仪器参数的方法，进行修正，提高校验的准确性。

3. 处理记录表：将校验的数据和分析结果清晰明了的记录在记录表中，方便日后的查询和咨询。

4. 总结和反馈：对校验的操作过程进行总结和反馈，对操作中出现的问题和需要改进的地方进行提出和反馈。

1.编制依据 (2)2.目的及适用范围 (3)3・工程概况及工程量 (3)4.资源配置 (3)5、 .......................................... 检定程序和检定方法3 5.1压力变送器技术要求 (3)5.2数字温度指示仪技术要求 (4)5.3热电偶仪技术要求 (5)5. 4物位仪技术要求 (5)5. 5流量计技术要求 (5)5.6PH计技术要求 (5)5・7电动执行器技术要求 (6)5・8气动执行器技术要求 (6)6.检定条件 (7)6.1压力变送器检定条件 (7)6.2数字温度仪检定条件 (7)6.3热电偶检定条件 (7)6.4物位仪检定条件 (8)6.5流量计检定条件 (8)6.6PH计检定条件 (8)6.7电动执行器检定条件 (9)6.8气动执行器检定条件 (9)7.检定项目和检定方法 (9)7.1压力变送器检定项目和检定方法 (9)7.2数字温度仪检定项目和检定方法 (10)7. 3热电偶检定项目和检定方法 (12)7. 5物位仪检定项目和检定方法 (13)7. 6流量计检定项目和检定方法 (14)7.7PH计检定项目和检定方法 (14)7・8电动执行器检定项目和检定方法 (15)7. 9气动执行器检定项目和检定方法 (16)8质量要求及控制标准 (16)9安全要求及注意事项 (16)1.编制依据1.1JJG882-94压力变送器检定规程。

1.2JJG617-89数字温度指示仪检定规程。

1.3 JJG351-84热电偶检定规程。

1.4火电施工及验收技术规范SDJ279-90.1.5火电施工质量检验及评定标准.2.目的及适用范围本作业指导书编制的目的是为了规范调试人员的工作过程，适用范围涵盖本工程两台机组设计安装的所有压力变送器、数字温度指示仪、热电偶、屯动执行器、气动执行器。

3.工程概况及工程量脱硫岛内烟气系统、FGD增压风机系统、气一气换热器系统、吸收塔循环及排出系统、吸收塔氧化及除雾器冲洗系统、氧化风机系统、石灰石卸料转运系统、石灰石制浆系统、石灰石储存和给料系统、石膏一级脱水系统、废水旋流系统、真空皮带脱水机系统、工艺水系统、压缩空气系统、事故浆液系统设计使用的所冇一次、二次仪表。

目录一、工程概况 (2)二、编制依据 (2)三、施工组织机构设置及人员职责 (2)四、施工方法与技术要求 (3)五、劳动力及机具安排 (15)六、施工技术及质保措施 (15)七、质量目标及保证措施 (16)八、施工进度计划及保证措施 (18)九、安全生产文明施工管理措施 (21)十、附件………………………………………………………………(见附表)附件一：环境因素识别、评价附件二：职业健康安全危险源辨识、风险评价表一、概况1、工程名称：xxxxxxxxx2、建设地点：xxxxxxxx。

3、建设单位：xxxxxxxxxx4、设计单位：xxxxxxxxxxxxxxxxxxxx5、监理单位：xxxxxxxxxxxxxxxxxxxx6、监检单位：xxxxxxxxxxxxxxxxxxxxxxx7、质量监督单位：xxxxxxxxxxxxxxxxxxxxxxxxx8、要求质量标准：达到国家及行业施工验收规范一次性验收合格。

9、要求工期：合同工期xxx10、工程简介：xxx有限公司发电项目仪表安装工程，由锅炉，汽机本体及附属设施、主控室、电子间仪表装置等安装工程组成。

二、编制依据1、xxxx有限公司发电工程仪表专业施工图；2、《电力建设施工及验收技术规范》（热工仪表及控制装置篇）DL/5190.5-2004；3 、《电力建设施工质量验收及评价》（热工仪表及控制装置篇）DL/T5210.4-2009；4、《自动化仪表工程施工及验收规范》 GB50093-2002；5、《热工测量和控制仪表的安装》（第二版）中国电力出版社；6、《电力建设安全施工管理规定》；7、《电力建设安全工作规程》(火力发电厂部分)DL5009.1-2002。

三、施工组织机构设置及人员职责1、施工组织机构设置在分公司的总体领导下，根据工程现状，施工以第五分公司江苏项目部为主体，全面负责项目的施工管理，组织高效精干的队伍，运用“矩阵体制、动态管理、目标控制、节点考核”的项目动态管理组织施工，实施安全、质量、工期、成本四大控制，保证切实履行合同。

专业施工组织设计/重大施工技术方案报审表表号：DJH-A-07（98版）编号：本表一式三份，由承包商填报，项目法人、项目监理部、承包商各存一份。

云南省火电建设公司作业文件编号：雨RK.07—2009云南滇东第二发电厂#2机组热控仪表及控制装置单体调试作业指导书2009- - 批准2009- - 实施云南省火电建设公司滇东第二发电厂工程项目部发布前言为确保云南滇东第二发电厂2#机组热控仪表及控制装置单体调试工作安全、优质、高效、如期完成，特编制本作业指导书。

本作业指导书按《云南火电建设公司企业标准》编制本作业指导书起草单位：云南省火电建设公司滇东第二发电厂工程项目部机电设备安装分公司本作业指导书起草人：本作业指导书审核人：本作业指导书审定人：本作业指导书批准人：会签：本作业指导书由云南省火电建设公司滇东第二发电厂工程项目部机电设备安装分公司负责解释本作业指导书由云南省火电建设公司滇东第二发电厂工程项目部工程管理部归口管理目录1.适用范围 (1)2.引用标准 (1)3.编制依据 (1)4.工程概况 (1)5.工程量 (1)6.作业准备及作业条件 (2)7.作业程序及方法 (4)8 作业质量及检验评定标准 (15)9.职业健康安全管理 (15)10.环境管理 (17)11.安全文明施工措施 (18)12.作业人员的职责及权限 (19)1.适用范围本作业指导书适用于云南滇东第二发电厂2#机组热控仪表及控制装置单体调试作业。

2.引用标准2.1 《电力建设施工及验收技术规范》(第5部分：热工自动化)(DL/T5190.5-2004)；2.2 《火电施工质量检验及评定标准》（热工仪表及控制装置篇）1998年版；2.3 《电力建设安全工作规程》DL5009.1-2002；2.4 《电力建设安全健康与环境管理工作规定》；2.5 《火力发电厂热工仪表及控制装置技术监督规定》；2.6 设计院和厂家相关图纸，以及以往施工经验。

江苏井神股份热电分企业热控检修指导书编制：蒋俊时间：审查：时间：同意：时间：热电分企业热控作业指导项目名称：电动履行器第 1 页共3页本项作业的工艺要求：1、行机构一定安装坚固，操作时无晃动。

2、履行机构动作灵巧、无松动及卡涩现象。

3、履行机构动应有显然的开、关方向标记。

4、对讲机扰乱试验，使用无扰乱。

5、履行器电源开关；电源柜进、出线检查。

本项作业的安全要求：1、检修电动装置一定停电。

2、验电后工作。

3、使用合格的各项工具。

4、高处作业系好安全带。

5、需操作时同运转人员联系。

6、调试电动履行器必定在中间位。

7、检修工作中需开、封闭阀门时须经运转人员允许后进行。

三、附带说明：C——自检 B ——班组技术员 A ——点检W ——文件目睹点H ——歇工待检点热电分企业热控作业指导项目名称：电动履行器第 2页共 3页序号工序名称作业要求质量要求查验结结论W/H查收三级查收人查收日果点级别CB A期（1）停履行机构操作电源验电C （2）履行机构洁净、无油迹无积灰、油迹C1履行器检（3）检查履行器电源板、主控板、限位、正常C 电池、铜套、机械部分等查切换手柄灵（ 4）履行机构置于“就地”“远控”位活靠谱、无卡C 置时，应动作正常，切换手柄灵巧靠谱涩（5）热工电源柜进线电源端子检查紧固接线无松动A（1）送履行机构操作电源验电C2履行器远（2）在 DCS画面上操作，察看地点反应正常C操检查无扰乱，使用（3）对讲机扰乱试验大于扰乱距A离配件名称数目经办人日期地点表记改换设施记录附带说明： C——自检 B ——班组技术员 A ——点检W ——目睹点H ——歇工待检点履行器检查、检修清单第 3 页共 3 页序号设计编号名称数据记录存在问题办理状况检查结果检查人检查日期1234567891011121314151617181920212223热电分企业热控作业指导项目名称：锅炉燃油点火及联锁保护系统第 1 页共3页本项作业的工艺要求：1、就地燃油控制箱内端子排无积灰、无断线、无松动现象，电缆出入的孔洞密封完满。

319-热控测量元件校验作业指导书1.编制依据：1.1 马莲台电⼚⼯程热控施⼯图纸1.2《压⼒变送器检定规程》JJG882-941.3《EJA系列智能变送器使⽤说明书》1.4 JJG351—96《⼯业⽤廉⾦属热电偶计量检定规程》1.5 JJG226—89《双⾦属温度计计量检定规程》。

1.6 JJG229—98《⼯业铂、铜电阻计量检定规程》1.7《⽕电机组达标投产考核标准》（2001年版）1.8《⽕⼒发电⼚基本建设⼯程启动及竣⼯验收规程》（1996版1.9《电⼒建设安全⼯作规程》（第1部份：⽕⼒发电⼚）DL5009.1—20021.10《电⼒建设安全健康与环境管理⼯作规定》（国家电⼒公司2002年）2.⼯程概况:2.1⼯程简介:锅炉为武汉锅炉⼚⽣产的 WGZ1018/18.44-1型亚临界参数，⾃然循环单炉膛，⼀次再热，采⽤德国BBP旋流燃烧技术的双通道轴向旋流燃烧器、前后墙对冲布置、平衡通风、三分仓空预器、全钢架悬吊结构汽包炉。

锅炉最⼤连续蒸发量（MCR）1018t/h，额定蒸发量969t/h，额定蒸汽压⼒18.44MPa，额定蒸汽温度543℃。

锅炉额定负荷下保证热效率93%。

汽轮机为北京重型电机⼚引进法国ALSTOM公司技术⽣产的亚临界、⼀次中间再热、单轴、三缸、双排汽凝汽式汽轮机,额定功率为330MW，主蒸汽压⼒为17.75 MPa，额定主蒸汽温度为540℃，主蒸汽最⼤进汽量为1004t/h，额定排汽压⼒为0.0049MPa，额定⼯况热耗为7693.4kJ/kWh。

2.2热控测量元件校验⼯作量:主要⼯作包括273台EJA智能压⼒、差压变送器的校验，1012⽀热电偶热电阻的校验，144台压⼒、差压、温度开关的调校。

3.校验前的准备及具备的试验条件：3.1检定员必须持有有效的热⼯计量检定的资格证书；3.2标准仪器设备应有有效的计量合格证书，仪器设备组成检定装置回路的综合误差应不⼤于被检仪表允许误差的1/3；3.3实验室内应保持清洁卫⽣，室温应保持在20±5℃，相对湿度在45%~75%，⽽且室内4. EJA 系列智能变送器的校验: 4.1使⽤的主要仪器设备：CST2002数字压⼒校验仪、智能压⼒模块、便携式压⼒泵、阿美特克压⼒校验仪。
