测量不确定度评定实例

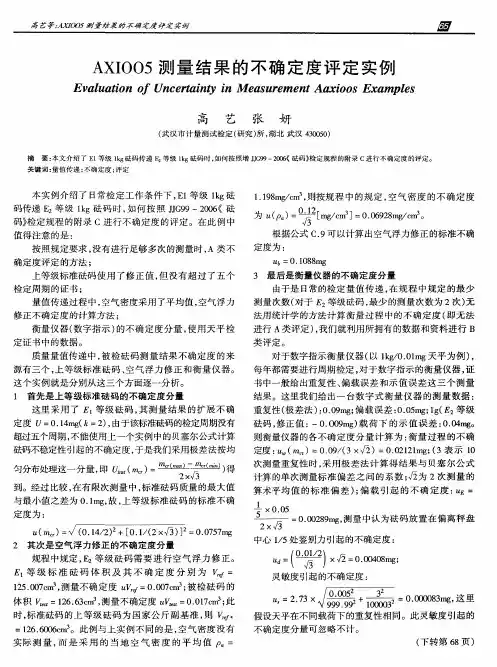

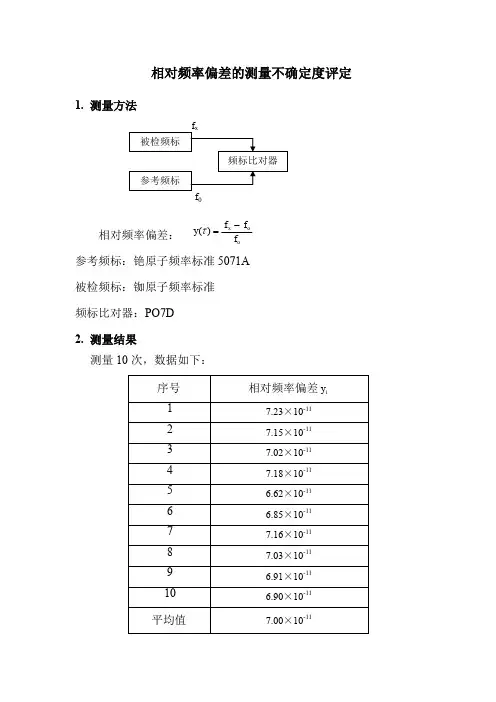

相对频率偏差的测量不确定度评定1. 测量方法相对频率偏差：参考频标：铯原子频率标准5071A 被检频标：铷原子频率标准 频标比对器：PO7D 2. 测量结果测量10次，数据如下：oox f f f y -=)(τ3. 测量不确定度来源（1）铯原子频标不准引入的不确定度1u铯原子频标检定证书给出其频率准确度为5×10-13, 按B 类方法进行不确定度评定。

视其为均匀分布，包含因子3=k ，则有：13131109.23/105--⨯=⨯=u（2）铯原子频标不稳引入的不确定度2u测量相对频率偏差的取样时间为100s 。

铯原子频标检定证书给出其100s 频率稳定度为4.9×10-13,按A 类方法进行评定，k=1，则有：132109.4-⨯=u（3）频标比对器引入的不确定度3u频标比对器检定证书100s 比对不确定度为1.2×10-13，按A 类方法进行不确定度评定，k=1，则有：133102.1-⨯=u（4）测量重复性引入的不确定度4u实验标准偏差)(x s n1212109.11)()(-=⨯=--=∑n y yx s ni i in对于平均值，重复性测量引入的不确定度为：13124100.610/109.1--⨯=⨯=u3. 合成标准不确定度c u相对频率偏差测量结果的不确定度分量如下表：以上各不确定度分量互相独立各不相关，可得合成标准不确定度c u ：21321321321324232221)100.6()102.1()109.4()109.2(----⨯+⨯+⨯+⨯=++++=u u u u u c 13104.8-⨯= 4. 扩展不确定度取k=2, 则扩展不确定度: 12102-⨯=U 5. 结论相对频率偏差：11100.7-⨯ 不确定度: 12102-⨯ (k=2)频率稳定度的测量不确定度评定1. 测量方法参考频标：高稳晶振8607 被检频标：铷原子频率标准 频标比对器：5120A 2. 测量结果3．不确定度来源(1) 参考频标引入的不确定度测量频率稳定度时使用的参考源为高稳晶振8607，根据其检定证书，其1 s 频率稳定度为7.2E-14，按B 类方法进行评定，k=1，则有：141102.7-⨯=u（2） 测量装置引入的不确定度测量装置使用5120，实测1 s 比对不确定度为1.19E-13，按A 类方法进行不确定度评定，k=1，则有：1321019.1-⨯=u（3） 有限次测量引入的不确定度按A 类方法进行有限次测量不确定度的评定。

测量不确定度评定的方法以及实例1.标准不确定度方法：U =sqrt(∑(xi-x̅)^2/(n-1))其中，xi表示测量值，x̅表示测量值的平均值，n表示测量次数。

标准不确定度包含随机误差和系统误差等。

例如，对一组长度进行测量，测得的数据为10.2、10.3、10.1、10.2、10.3，计算平均值为10.22，标准差为0.069、则标准不确定度为0.069/√5≈0.031，即U=0.0312.扩展不确定度方法：扩展不确定度是在标准不确定度的基础上，考虑到误差的正态分布，对标准不确定度进行扩展得到的结果，通常以U'表示。

其计算公式如下：U'=kU其中，k表示不确定度的覆盖因子，代表了误差分布的概率密度曲线下的面积，一般取k=2例如，对上述例子中的长度进行测量，标准不确定度为0.031，取k=2，则扩展不确定度为0.031×2=0.062，即U'=0.0623.组合不确定度方法：4.直接测量法：直接测量法是通过多次测量同一物理量，统计测得值的离散程度来评估测量的不确定度。

该方法适用于一些简单的测量，如长度、质量等物理量的测量。

例如，对一些小球的直径进行测量，测得的数据为2.51 cm、2.49 cm、2.52 cm、2.50 cm，计算平均值为2.505 cm，标准差为0.013 cm。

则标准不确定度为0.013/√4≈0.007 cm，即U=0.0075.间接测量法：间接测量法是通过已知物理量之间的数学关系，求解未知物理量的方法来评估测量的不确定度。

该方法适用于一些复杂的测量，如测量速度、加速度等物理量的测量。

例如，测量物体的速度v，则有v=S/t，其中S为位移，t为时间。

若S的不确定度为U_S，t的不确定度为U_t，则根据误差传递法则，计算得到v的不确定度为U_v = sqrt(U_S^2 + (U_t * (∂v/∂t))^2 )。

总之，测量不确定度评定的方法包括标准不确定度方法、扩展不确定度方法、组合不确定度方法、直接测量法和间接测量法。

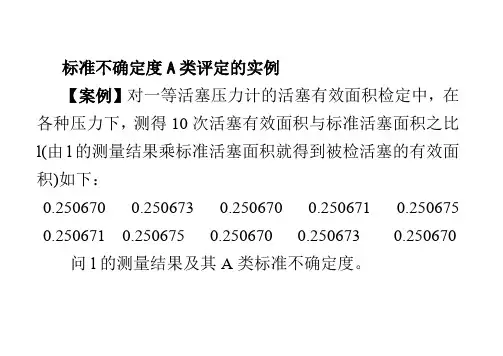

标准不确定度A类评定的实例【案例】对一等活塞压力计的活塞有效面积检定中，在各种压力下，测得10次活塞有效面积与标准活塞面积之比l(由l的测量结果乘标准活塞面积就得到被检活塞的有效面积)如下：0.250670 0.250673 0.250670 0.250671 0.250675 0.250671 0.250675 0.250670 0.250673 0.250670问l的测量结果及其A类标准不确定度。

【案例分析】由于n =10, l 的测量结果为l ，计算如下∑===ni i .l n l 125067201由贝塞尔公式求单次测量值的实验标准差()612100521-=⨯=--=∑.n l l )l (s ni i由于测量结果以10次测量值的平均值给出，由测量重复性导致的测量结果l 的A 类标准不确定度为610630-=⨯=.)l (u n )l (s A 【案例】对某一几何量进行连续4次测量，得到测量值：0.250mm 0.236mm 0.213mm0.220mm ，求单次测量值的实验标准差。

【案例分析】由于测量次数较少，用极差法求实验标准差。

)()(i i x u C Rx s ==式中，R——重复测量中最大值与最小值之差；极差系数c及自由度ν可查表3-2表3-2极差系数c及自由度ν查表得c n =2.06mm ../mm )..()x (u CR )x (s i i 018006221302500=-=== 2)测量过程的A 类标准不确定度评定对一个测量过程或计量标准，如果采用核查标准进行长期核查，使测量过程处于统计控制状态，则该测量过程的实验标准偏差为合并样本标准偏差S P 。

若每次核查时测量次数n 相同，每次核查时的样本标准偏差为Si ，共核查k 次，则合并样本标准偏差S P 为k s s ki ip ∑==12此时S P 的自由度ν=(n -1)k 。

则在此测量过程中，测量结果的A 类标准不确定度为 n S A P u '=式中的n '为本次获得测量结果时的测量次数。

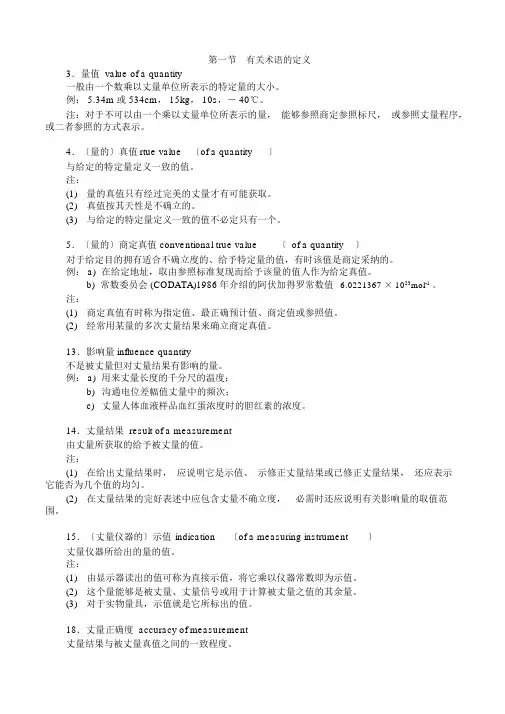

第一节有关术语的定义3．量值 value of a quantity一般由一个数乘以丈量单位所表示的特定量的大小。

例： 5.34m 或 534cm， 15kg， 10s，－ 40℃。

注：对于不可以由一个乘以丈量单位所表示的量，能够参照商定参照标尺，或参照丈量程序，或二者参照的方式表示。

4．〔量的〕真值 rtue value〔of a quantity〕与给定的特定量定义一致的值。

注：(1)量的真值只有经过完美的丈量才有可能获取。

(2)真值按其天性是不确立的。

(3)与给定的特定量定义一致的值不必定只有一个。

5．〔量的〕商定真值 conventional true value〔of a quantity〕对于给定目的拥有适合不确立度的、给予特定量的值，有时该值是商定采纳的。

例： a) 在给定地址，取由参照标准复现而给予该量的值人作为给定真值。

b) 常数委员会 (CODATA)1986年介绍的阿伏加得罗常数值 6.0221367 × 1023mol-1。

注：(1)商定真值有时称为指定值、最正确预计值、商定值或参照值。

(2)经常用某量的多次丈量结果来确立商定真值。

13．影响量 influence quantity不是被丈量但对丈量结果有影响的量。

例： a) 用来丈量长度的千分尺的温度；b)沟通电位差幅值丈量中的频次；c)丈量人体血液样品血红蛋浓度时的胆红素的浓度。

14．丈量结果 result of a measurement由丈量所获取的给予被丈量的值。

注：(1)在给出丈量结果时，应说明它是示值、示修正丈量结果或已修正丈量结果，还应表示它能否为几个值的均匀。

(2)在丈量结果的完好表述中应包含丈量不确立度，必需时还应说明有关影响量的取值范围。

15．〔丈量仪器的〕示值 indication〔of a measuring instrument〕丈量仪器所给出的量的值。

注：(1)由显示器读出的值可称为直接示值，将它乘以仪器常数即为示值。

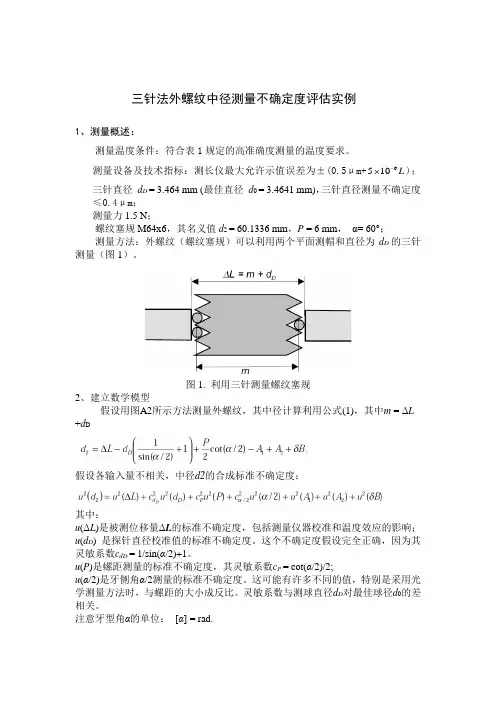

三针法外螺纹中径测量不确定度评估实例1、测量概述：测量温度条件：符合表1规定的高准确度测量的温度要求。

测量设备及技术指标：测长仪最大允许示值误差为±(0.5μm+L 6105-⨯)；三针直径 d D = 3.464 mm (最佳直径 d 0 = 3.4641 mm)，三针直径测量不确定度≤0.4μm ； 测量力1.5 N ；螺纹塞规M64x6，其名义值d 2 = 60.1336 mm ，P = 6 mm ， α= 60°；测量方法：外螺纹（螺纹塞规）可以利用两个平面测帽和直径为d D 的三针测量（图1）。

图1. 利用三针测量螺纹塞规2、建立数学模型假设用图A2所示方法测量外螺纹，其中径计算利用公式(1)，其中m = ΔL +d D假设各输入量不相关，中径d2的合成标准不确定度：其中：u (ΔL )是被测位移量ΔL 的标准不确定度，包括测量仪器校准和温度效应的影响； u (d D ) 是探针直径校准值的标准不确定度。

这个不确定度假设完全正确，因为其灵敏系数c dD = 1/sin(α/2)+1。

u (P )是螺距测量的标准不确定度，其灵敏系数c P = cot(α/2)/2;u (α/2)是牙侧角α/2测量的标准不确定度。

这可能有许多不同的值，特别是采用光学测量方法时，与螺距的大小成反比。

灵敏系数与测球直径d D 对最佳球径d 0的差相关。

注意牙型角α的单位： [α] = rad.d D cos(a/2)/sin2(a/2)-P/2sin2(a/2) ;P/2=d0*cos(a/2) (B8)u(A1) 是进行升角修正时采用近似公式引入的不确定度；u(A2) 是测量力修正引入的不确定度；u(δB)是被校螺纹量规不完善、校准程序等所有未明确分离的因素引入的不确定度。

B4.4 不确定度报告的数字示例按照组合3校准螺纹塞规M64x6，其名义值d2 = 60.1336 mm，P = 6 mm，α= 60°。

不确定度评估实例1、测量问题本次评定实验以物资(商品)检验所游标卡尺09059为测试量具，用游标卡尺测量结构长度270mm的长度ι。

已知卡尺的最大误差为1mm。

用6次测量的平均值作为测量结果。

卡尺的温度效应、弹性效应及其他不确定度来源均忽略不计。

2、数学模型卡尺上得到的读数χ即为测量结果，故得被测长度ι=χ。

但除了读数χ可能引入测量不确定度外，卡尺刻度误差对测量结果也会有影响。

由于卡尺的校准证书未给出其示值误差，因此只能根据其最大允许误差来估计它对测量结果的影响。

若卡尺刻度误差对测量结果的影响διS，则数学模型可以表示为ι=χ+διS式中διS的数学期望值为零，即Ε（διS）=0，但需考虑其不确定度，即μ（διS）≠0。

数学模型是相对的，即使对于同样的被测量，当要求的测量准确度不同时，需要考虑的测量不确定度来源也会有相应的增减，因此数学模型也会不同。

3、测量不确定度分量本测量共有两个不确定度分量，由读数的重复性引入的不确定度μ（χ）和卡尺刻度误差所引起的不确定度μ（διS）。

⑴读数χ的不确定度，μ1（ι）=μ（χ）6次测量结果分别为270、3mm270、1mm270mm271、4mm269、8mm271、2mm则6次测量结果的平均值为==270、47mm平均值的实验标准差为 s()==0、074mm故μ1（ι）=μ()=s()=0、074mm⑵卡尺误差引入的不确定度, μ2（ι）=μ（διS）由于证书未给出卡尺的示值误差,故卡尺刻度误差引入的不确定度由卡尺的最大允许误差得到。

已知卡尺的最大误差为1mm,并以矩形分布估计,于是μ2（ι）=μ（διS）==0、577mm下表给出不确定度分量汇总表符号栏中u1=s1 意为用实验标准s来表示不确定度,言外之意是该不确定度分量有A类评定得到的。

反之，对于未标u=s的不确定度分量，则表示是由B 类评定得到的。

这是经常采用的标明A类评定和B类评定不确定度分量的方法之一。

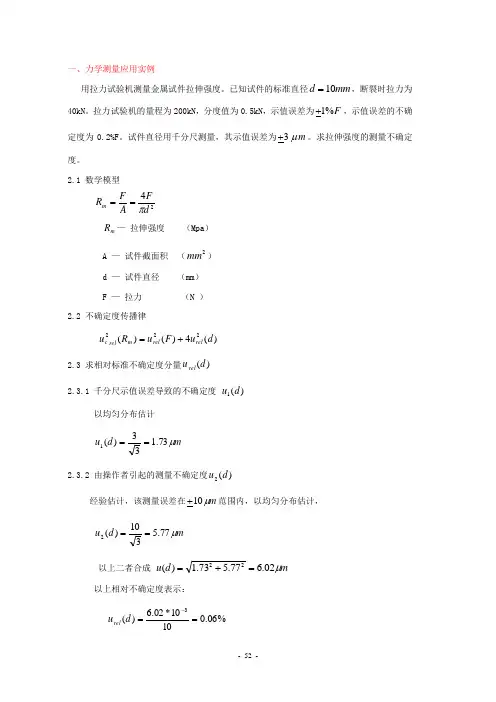

一、力学测量应用实例用拉力试验机测量金属试件拉伸强度。
