智能电能表和能耗监测系统产品选型手册完整版

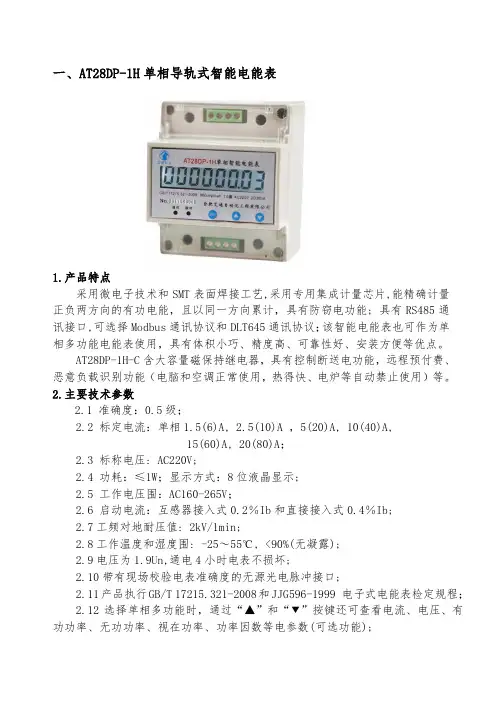

一、AT28DP-1H单相导轨式智能电能表1.产品特点采用微电子技术和SMT表面焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能（电脑和空调正常使用，热得快、电炉等自动禁止使用）等。

2.主要技术参数2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;2.11产品执行GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A 及以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

3200imp/kwh （5(20)A)（20(80)A)（15(60)A)（10(40)A)（1.5(6)A)800imp/kwh6400imp/kwh 1600imp/kwh A+B- RS-485通讯接口1600imp/kwh 脉冲校验P-P+ AP28DP-1H单相智能电表单 相NL L NN'L'负载互感器接入式单 相直接接入式AT28DP-1H单相智能电表通讯脉冲SETA+B-P+P-1234LNL'N'二、AT28DP-3H三相导轨式智能电能表1.产品特点具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

SMT0系列智能电力仪表选型手册北京斯达森电气有限公司Beijing Electric Co.,Ltd.北京斯达森电气有限公司成立于2005主营电气传动、智能化电力电子产品, 是集研发、设计、生产、销售、服务为一体的高新技术企业。

依托信息产业部第六电子研究所的雄厚科研力量电气传动专家。

公司拥有一套严格、科学的管理制度以及完善的研发实验设备。

经过多年的实践应用部分业绩北京奥运会网球馆华北油田首都钢铁公司神东煤炭集团一汽大众上海世博会世博轴北京故宫博物院内蒙古伊和乌素风力发电场ISO 9000 认证证书CE 认证证书专利证书高压软起型试报告高压软起软著证书智能电表软著证书CCC 认证证书CCC 认证证书国网计量检验报告计量校准证书1命名意义SMT 可选配功能测量对象本体选配I0数量本体可选配功能C: RS485通信 DI: 开关量输入DO: 开关量输出 AI: 模拟量输入AO: 模拟量输出 PO: 脉冲输出WF: WIFI 通信1：单相 3:三相缺省：无1: 1路2: 2路 3: 3路S1-S6：IO 组合(三相)DP: Profibus-DP (三相)S1-S7：IO 组合(单相)功能代码I: 电流 U:电压 UI: 电压电流F: 频率 PF:功率因数 P: 有功功率Q: 无功功率 PQ:有功/无功功率 EP: 电度E: 电能 M:多功能 R:复费率多功能H: 谐波多功能 RH:复费率谐波多功能显示T: 液晶显示 E:数码显示系列号北京斯达森电气有限公司智能电力仪表产品0: 0系列智能电力仪表1: 1系列智能电力仪表3: 3系列智能电力仪表外形注:1. 本体可选配功能，三相表可选一路模拟量输出(AO)，加2路(72×72表)或3路(96×96、96×48表)开关量输入(DI)或输出(DO ，DO 中可选1路脉冲输出PO 或模拟量输入AI)。

单相表可选1路开关量输入(DI)或输出(DO)，或者1路脉冲输出PO 。

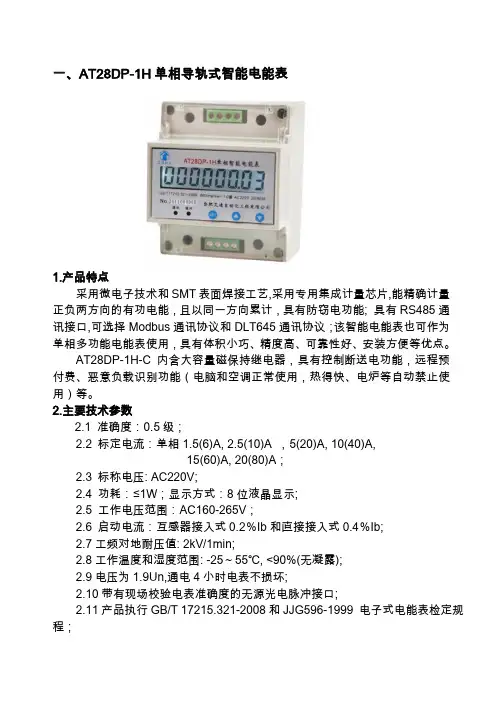

一、AT28DP-1H单相导轨式智能电能表1.产品特点采用微电子技术和SMT表面焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C内含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能（电脑和空调正常使用，热得快、电炉等自动禁止使用）等。

2.主要技术参数2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压范围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;2.11产品执行GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A 及以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

3200imp/kwh （5(20)A)（20(80)A)（15(60)A)（10(40)A)（1.5(6)A)800imp/kwh6400imp/kwh 1600imp/kwh A+B- RS-485通讯接口1600imp/kwh 脉冲校验P-P+ AP28DP-1H单相智能电表负载L'LAP28DP-1H 单相智能电表单 相21NL L NN'L'负载NL互感器接入式单 相直接接入式AT28DP-1H单相智能电表通讯脉冲SETA+B-P+P-1234LNL'N'二、AT28DP-3H三相导轨式智能电能表1.产品特点具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

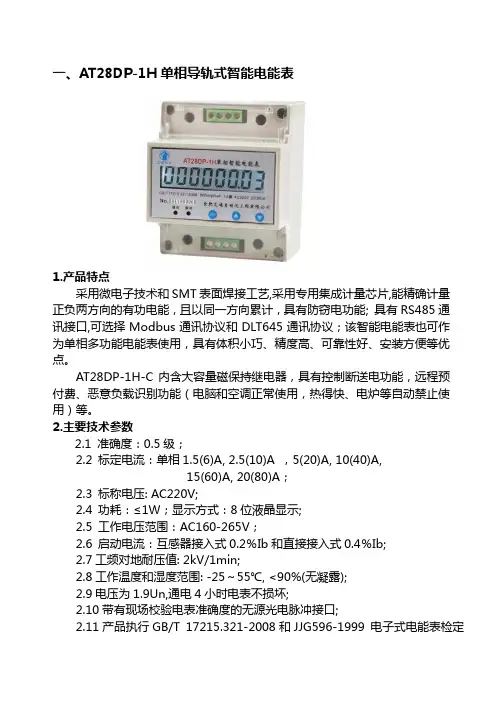

一、AT28DP-1H单相导轨式智能电能表1.产品特点采用微电子技术和SMT表面焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C内含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能（电脑和空调正常使用，热得快、电炉等自动禁止使用）等。

2.主要技术参数2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压范围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;2.11产品执行GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A及以下直接接入, 80A以上通过电流互感器接入;2.14 通过电表的一次线截面积≤35mm2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

二、AT28DP-3H 三相导轨式智能电能表1.产品特点具有RS485通讯接口,可选择Modbus 通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

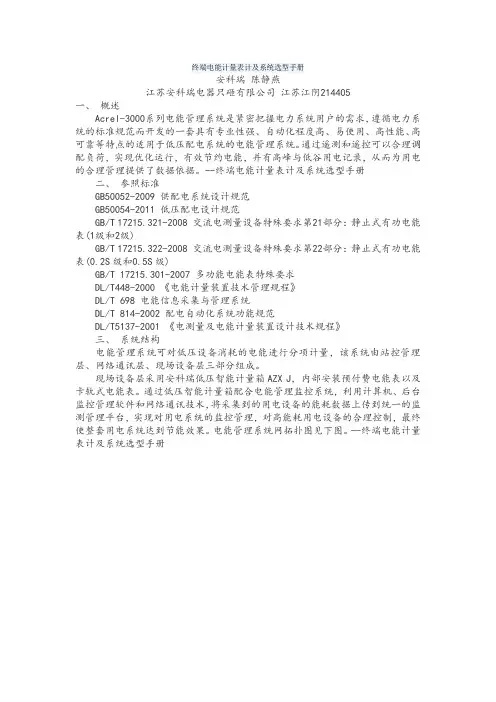

终端电能计量表计及系统选型手册安科瑞陈静燕江苏安科瑞电器只砸有限公司江苏江阴214405一、概述Acrel-3000系列电能管理系统是紧密把握电力系统用户的需求，遵循电力系统的标准规范而开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。

通过遥测和遥控可以合理调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，从而为用电的合理管理提供了数据依据。

--终端电能计量表计及系统选型手册二、参照标准GB50052-2009供配电系统设计规范GB50054-2011低压配电设计规范GB/T17215.321-2008交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级)GB/T17215.322-2008交流电测量设备特殊要求第22部分：静止式有功电能表(0.2S级和0.5S级)GB/T17215.301-2007多功能电能表特殊要求DL/T448-2000《电能计量装置技术管理规程》DL/T698电能信息采集与管理系统DL/T814-2002配电自动化系统功能规范DL/T5137-2001《电测量及电能计量装置设计技术规程》三、系统结构电能管理系统可对低压设备消耗的电能进行分项计量，该系统由站控管理层、网络通讯层、现场设备层三部分组成。

现场设备层采用安科瑞低压智能计量箱AZX J，内部安装预付费电能表以及卡轨式电能表。

通过低压智能计量箱配合电能管理监控系统，利用计算机、后台监控管理软件和网络通讯技术，将采集到的用电设备的能耗数据上传到统一的监测管理平台，实现对用电系统的监控管理，对高能耗用电设备的合理控制，最终使整套用电系统达到节能效果。

电能管理系统网拓扑图见下图。

--终端电能计量表计及系统选型手册四、系统设计参数五、系统功能安科瑞终端用电管理系统是指通过在商业建筑、写字楼、农贸市场、宿舍等建筑物内安装导轨式及预付费电能计量装置，采用远程传输等手段及时采集各监测点电能数据并对用电量进行预付费管理，采用先买电后用电的模式，可以用来转移经营风险，并能提前收回电费，减少了后期运营的人员的工作量;实现了网络化实时操作，实时计量监控，即时售退电、即时通断电的控制效果。

一、AT28DP-1H单相导轨式智能电能表1.产品特点采用微电子技术和SMT表面焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C内含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能（电脑和空调正常使用，热得快、电炉等自动禁止使用）等。

2.主要技术参数2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压范围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;2.11产品执行GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A 及以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

3200imp/kwh （5(20)A)（20(80)A)（15(60)A)（10(40)A)（1.5(6)A)800imp/kwh6400imp/kwh 1600imp/kwh A+B- RS-485通讯接口1600imp/kwh 脉冲校验P-P+ AP28DP-1H单相智能电表负载L'LAP28DP-1H 单相智能电表单 相21NL L NN'L'负载NL互感器接入式单 相直接接入式AT28DP-1H单相智能电表通讯脉冲SETA+B-P+P-1234LNL'N'二、AT28DP-3H三相导轨式智能电能表1.产品特点具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

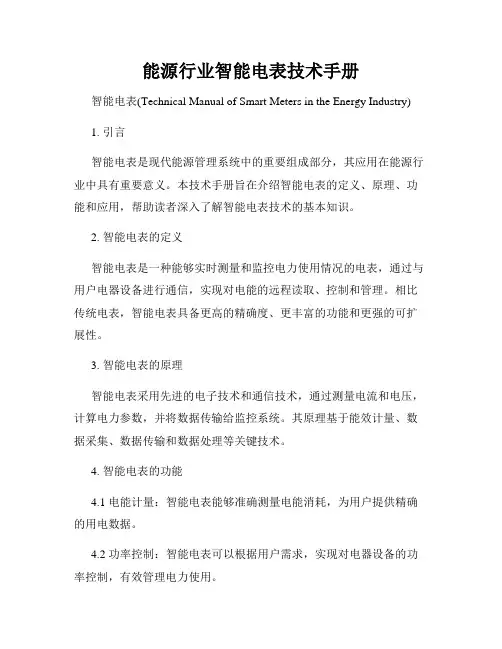

能源行业智能电表技术手册智能电表(Technical Manual of Smart Meters in the Energy Industry)1. 引言智能电表是现代能源管理系统中的重要组成部分，其应用在能源行业中具有重要意义。

本技术手册旨在介绍智能电表的定义、原理、功能和应用，帮助读者深入了解智能电表技术的基本知识。

2. 智能电表的定义智能电表是一种能够实时测量和监控电力使用情况的电表，通过与用户电器设备进行通信，实现对电能的远程读取、控制和管理。

相比传统电表，智能电表具备更高的精确度、更丰富的功能和更强的可扩展性。

3. 智能电表的原理智能电表采用先进的电子技术和通信技术，通过测量电流和电压，计算电力参数，并将数据传输给监控系统。

其原理基于能效计量、数据采集、数据传输和数据处理等关键技术。

4. 智能电表的功能4.1 电能计量：智能电表能够准确测量电能消耗，为用户提供精确的用电数据。

4.2 功率控制：智能电表可以根据用户需求，实现对电器设备的功率控制，有效管理电力使用。

4.3 数据采集：智能电表可以定期自动采集用电数据，并传输给相关部门进行分析和处理。

4.4 远程通信：智能电表通过网络与监控系统进行远程通信，实现电能数据的实时读取和远程控制。

4.5 储能功能：智能电表具备储能技术，可以保存电力信息，防止数据丢失。

4.6 事后分析：智能电表还可以对历史数据进行分析，提供用电趋势和能效评估等报告。

5. 智能电表的应用5.1 居民用电管理：智能电表可以帮助居民实时监测用电情况，提醒并优化用电行为，提高能源利用效率。

5.2 商业用电管理：智能电表可以为商业用户提供详细的用电报告，帮助其进行能源策略规划和成本控制。

5.3 工业用电管理：智能电表可以对工业企业进行能耗监测和优化，实现能源管理的精细化。

5.4 新能源接入监测：智能电表可以监测新能源的接入情况，实现对可再生能源的合理利用。

5.5 网络化电网建设：智能电表可以为电网运营商提供数据支持，实现电网网络化建设和智能化管理。

综合选型手册让计量更准确 使节能更智慧山东力创科技股份有限公司从成立之初，就一直致力于电测控类产品的研发和销售，至今已经有将近20年的历史。

20年来，力创人累计推出了上千种型号的电测类产品，成功应用于油田、煤矿、建筑、电器、通信、航天等行业，为我国的电子测量技术进步做出了巨大的贡献，在行业内树立了良好的口碑。

力创人始终秉持着“自主创新、勇攀高峰”的精神，不断积累，不断创新，培养了一批稳定的、有经验的技术研发人才，在多个领域内，不断突破技术瓶颈，依靠多年的开发经验和深厚的技术积累，突破了一个个技术难点，不断为客户呈现出简单易用，性能可靠的产品，深受广大用户好评。

如果一个产品的质量为100分的话，那么99%都应该是由设计环节决定的。

力创人深知管理对产品质量的重要性，在研发系统建立起了标准化的研发流程，从项目立项、需求分析、方案制定、到技术实现、产品测试都制定了严格的评审标准。

产品开发者对产品的全生命周期进行管理，不断完善、更新迭代，使产品越来越适合市场需要，越来越方便实用。

在做好研发管理的同时，力创人还非常注重制造管理，以做好那剩下的1%。

力创科技历经多年的发展，建立了非常完善的生产管理制度和流程。

产品从研发样品经纠偏测试完成以后，进入生产制造环节。

其中第一个环节是产品工程部，该部门先小批量试制一批产品，以了解这个产品的生产制造难点。

完全掌握产品的生产环节后，则把产品分解成一个个简单工序，并为每个工序制定标准作业指导书。

生产工人按照作业指导书进行生产，质检工人按照标准作业指导书检验作业质量，并引入了全自动化贴片、焊接、检验设备，实现了零误差。

大大提高了质量水平和生产效率。

尽力将产品的每一个环节做得完美，为客户贡献可靠、易用、高质量的产品是力创人做产品的基本准则。

在如今瞬息万变的商业环境下，力创将始终坚持这一原则，为广大客户服务，助力客户发展。

不忘初心，方得始终，力创人简单的坚持，是为了自己的诺言，也是为了客户的梦想。

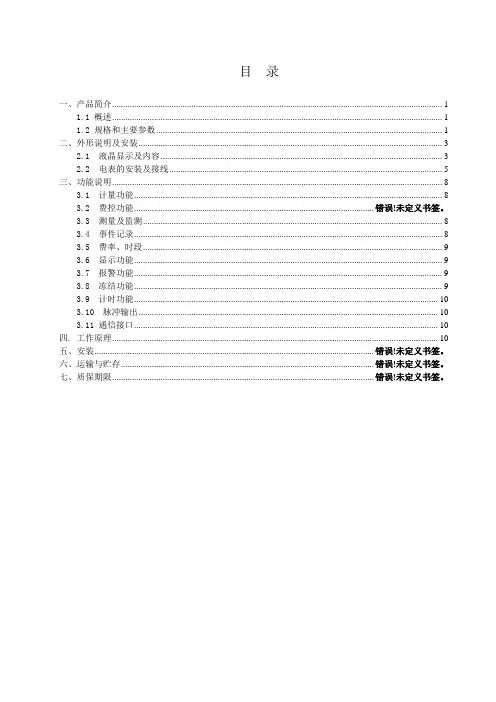

目录一、产品简介 (1)1.1 概述 (1)1.2 规格和主要参数 (1)二、外形说明及安装 (3)2.1 液晶显示及内容 (3)2.2 电表的安装及接线 (5)三、功能说明 (8)3.1 计量功能 (8)3.2 费控功能.......................................................................................................... 错误！未定义书签。

3.3 测量及监测 (8)3.4 事件记录 (8)3.5 费率、时段 (9)3.6 显示功能 (9)3.7 报警功能 (9)3.8 冻结功能 (9)3.9 计时功能 (10)3.10 脉冲输出 (10)3.11 通信接口 (10)四. 工作原理 (10)五、安装............................................................................................................................ 错误！未定义书签。

六、运输与贮存................................................................................................................ 错误！未定义书签。

七、质保期限.................................................................................................................... 错误！未定义书签。

一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。

本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。

TP622V1.0智能电表使用说明书深圳市拓普瑞电子有限公司编制文件版本号：20220321001目录一．概述 (2)二．硬件参数 (2)三．软件性能指标 (4)四．接线图 (5)五．安装示意图 (9)六．界面菜单操作 (10)七．报警说明 (17)八．协议说明 (18)九．TP助手使用说明 (38)十．平台扫码连接 (42)十一．使用与注意事项 (44)十二．运输与存储要求 (44)十三．保修与服务 (44)十四．常见故障与排除 (44)1/452/45一、概述TP622V1.0是一款能够满足单相用户和三相用户用电管理需求的多功能、多用途的高性能、高精密、高可靠性的智能电表。

该表具有累计总、A 相、B 相、C 相的有功电能、无功电能及视在电能，正、反有功电能和无功电能，实时监测低压线路电力参数和电网质量、采集一路开关量和四点位温度、两路控制输出，多类型通信接口等功能。

该表采用OLED 显示，视角范围宽、显示清晰；采用导轨式安装，方便快捷；可选用开口式穿刺电流互感器支持不停电安装，缩短施工时间和节省施工成本；支持母线温度保护、剩余电流保护或零序电流保护，保障人员和设备安全；支持RS485、4G、WIFI、LORA 通信，在IOT 物联网平台可远程抄读数据和参数配置，以及对应用程序进行远程升级和维护。

该表可做为智慧用电、智能配电、配电运维、能耗监控、安全用电、电力需求管理系统的采集终端，已广泛应用于各种控制系统、SCADA 系统和能源管理系统。

该表的各项技术指标满足GB/T 17215.322-2008《交流电测量设备特殊要求、第22部分：静止式有功电能表（0.2S 级和0.5S 级）》、GB/T 17215.323-2008《交流电测量设备特殊要求、第23部分：静止式无功电能表（2级和3级）》、通信符合Modbus-RTU 协议。

二．硬件参数2.1工作环境条件●工作温度：-20℃～+60℃●运输与存储温度：-25℃～+70℃●相对湿度：5%～85%（无冷凝）●大气压力：70kPa～106kPa ●海拔高度：＜3000m2.2规格参数注：定制以及其他参数请咨询销售人员。

DDZY858单相费控智能电能表系列单相费控智能电能表产品概述单相费控智能电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。

本产品采用国外先进的专用大规模集成电路及SMT 工艺制造，关键元器件均采用国外知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持6个年时区、2个日时段表、12个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T 645-2007。

其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多时段计量。

功能特点□ □ 电能计量单元和数据处理单元，通信接口单元分别采用三组隔离电源，所有输出信号均采用光电隔离，提高电磁兼容性能，同时也确保计量单元独立稳定工作，不受通信接口的影响。

□ 宽电压范围设计，从154V~265V 均能正常工作，同时418V 时电表不损坏，提高了电表多工作环境的适应性。

□ 微处理器采用内置看门狗设计，确保了CPU 可靠正常工作，计量数据采用三重备份。

在恶劣干扰下，数据确保安然无恙。

□ 全密封防尘、防水设计，表壳材料具有优良的阻燃和抗腐蚀、抗老化性能。

□ 采用具有内置温度补偿功能的硬件时钟电路，停电用电池供电时温度补偿功能同样启动，确保时钟精度准确。

□ 主要功能：计量功能、费控功能、测量及监测，事件记录，费率及电价方案，显示功能，报警功能，冻结功能，计时功能，脉冲输出采用先进的专用集成电路和SMT 、热风回流焊、波峰焊工艺设计、制造、产品质量可靠。

主要技术参数056电能表在出厂前经检验合格，并加铅封，即可安装使用。

安装电能表应安装在室内使用。

电力系统智能抄表与计费手册第1章概述 (3)1.1 背景与意义 (3)1.2 智能抄表与计费技术发展现状 (3)1.3 手册内容概述 (3)第2章电力系统基础知识 (4)2.1 电力系统基本概念 (4)2.2 电力系统组成及运行原理 (4)2.2.1 电力系统组成 (4)2.2.2 电力系统运行原理 (5)2.3 电力系统计量与管理 (5)2.3.1 电力系统计量 (5)2.3.2 电力系统管理 (5)第3章智能抄表技术 (6)3.1 智能抄表技术概述 (6)3.2 自动抄表技术 (6)3.2.1 自动抄表技术原理 (6)3.2.2 自动抄表系统构成 (6)3.2.3 自动抄表关键技术 (6)3.2.4 自动抄表设备与应用 (6)3.3 远程抄表技术 (6)3.3.1 远程抄表技术分类 (6)3.3.2 远程抄表技术原理 (6)3.3.3 远程抄表系统架构 (6)3.3.4 远程抄表技术在电力系统中的应用 (6)3.4 通信技术在智能抄表中的应用 (6)3.4.1 有线通信技术在智能抄表中的应用 (6)3.4.2 无线通信技术在智能抄表中的应用 (7)3.4.3 通信技术在智能抄表系统中的实际应用案例 (7)第4章智能电表 (7)4.1 智能电表概述 (7)4.2 智能电表的类型与结构 (7)4.2.1 静止式智能电表 (7)4.2.2 载波式智能电表 (7)4.2.3 远程通讯式智能电表 (7)4.3 智能电表的关键技术 (7)4.3.1 数据采集 (7)4.3.2 数据处理 (8)4.3.3 通信技术 (8)4.3.4 安全防护 (8)4.4 智能电表的检测与验收 (8)4.4.1 检测标准 (8)4.4.3 验收流程 (8)第5章计费系统设计 (8)5.1 计费系统概述 (8)5.2 计费系统架构设计 (8)5.2.1 系统架构 (8)5.2.2 系统模块设计 (9)5.3 计费算法及策略 (9)5.3.1 计费算法 (9)5.3.2 计费策略 (9)5.4 计费系统的数据管理 (9)5.4.1 数据存储 (10)5.4.2 数据安全 (10)第6章数据采集与处理 (10)6.1 数据采集技术 (10)6.1.1 自动抄表系统 (10)6.1.2 远程通讯技术 (10)6.1.3 智能传感技术 (10)6.2 数据预处理与清洗 (10)6.2.1 数据预处理 (10)6.2.2 数据清洗 (11)6.3 数据存储与索引 (11)6.3.1 数据存储 (11)6.3.2 数据索引 (11)6.4 数据分析与挖掘 (11)6.4.1 数据分析 (11)6.4.2 数据挖掘 (11)第7章电力系统负荷管理 (11)7.1 负荷管理概述 (11)7.2 负荷监测与预测 (11)7.3 负荷控制策略 (12)7.4 负荷管理系统设计与实现 (12)第8章用户服务与互动 (12)8.1 用户服务概述 (12)8.2 用户用电信息查询与展示 (12)8.2.1 用电信息查询 (12)8.2.2 用电信息展示 (12)8.3 用电建议与能效分析 (13)8.3.1 用电建议 (13)8.3.2 能效分析 (13)8.4 用户互动与参与 (13)第9章系统安全与稳定性 (13)9.1 系统安全概述 (13)9.2 数据安全与隐私保护 (14)9.4 安全防护措施与应急处理 (14)第10章案例分析与发展趋势 (14)10.1 国内外智能抄表与计费案例 (14)10.1.1 国内案例 (14)10.1.2 国外案例 (14)10.2 智能抄表与计费技术的发展趋势 (14)10.2.1 技术创新 (14)10.2.2 业务模式创新 (15)10.2.3 跨行业融合 (15)10.3 市场前景与产业布局 (15)10.3.1 市场前景 (15)10.3.2 产业布局 (15)10.4 政策法规与标准体系建设 (15)10.4.1 政策法规 (15)10.4.2 标准体系建设 (15)第1章概述1.1 背景与意义我国经济的快速发展，电力需求不断增长，对电力系统的运营管理提出了更高的要求。

一、AT28DP-1H单相导轨式智能电能表采用微电子技术和SMT外表焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C内含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能〔电脑和空调正常使用，热得快、电炉等自动禁止使用〕等。

2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压范围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度范围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A 及以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

3200imp/kwh （5(20)A)（20(80)A)（15(60)A)（10(40)A)（1.5(6)A)800imp/kwh6400imp/kwh 1600imp/kwh A+B- RS-485通讯接口1600imp/kwh 脉冲校验P-P+ AP28DP-1H单相智能电表单 相NL L NN'L'负载互感器接入式单 相直接接入式二、AT28DP-3H三相导轨式智能电能表具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

电力能效监测终端使用手册太原市风行测控技术有限公司«»#!&.■电戶輩豪却・ 沪眩旺背竄 Z-WK#» 卅曲址日龟欄辛f bFlPZPaP *SllLWBP 申 ・oi 兀j«a -无句書匪CL &U •5LS2JK3,不尹黑置册」n-阳专印SME PF电R 器法團刑纯端nnu忆£ CF».Cf-rJX» 盘£樓打存述帧柚.2T 晅—本产品必须由专业人员进行安装与检修, 由于不遵守本手册的要求而导致的故障、损失及伤害，制造商将不承担任何责任在收到本产品时，请检查：产品包装是否完好无损、运输中产品有无损坏、产品编号和规格与订货是否相符、根据装箱清单检查产品配件和使用手册是否齐全V-在安装、操作和使用本产品前，请务必仔细阅读本手册，如有疑问请与经销商或制造商联系。

V,对本产品的使用应始终处于本手册标示的额定范围内，不可超限使用!、在对本产品进行任何内部或外部操作前，必须切断电压输入和供电电源，并将所有电流互感器二次侧线圈短路。

L对本产品通电前，必须将所有的机构门、封盖都放回正常位置。

! - _本手册中所阐述的产品特性及服务会由于技术发展等原因随时改变，我公司保留以后随时更改的权利该智能电力能效监测终端是一种用于交流电量综合参数测量的智能模块，根据型号划分，可分 别或同时精确测量交流回路的每相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、 有功电度、无功电度以及谐波分量等几十个参数。

产品内部集成了微型控制电脑芯片、数字信号处 理芯片、标准的通信接口，可以完成测量、校准、设定、遥测、遥调等功能。

由于体积小、功能多、 精度高，可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理。

该智能电力能效监测终端的特别设计具有如下功能特点:VI 、V2、V3、V12、V23、V31）； 11、12、13 ）以及零序电流（In ）； P1、P2、P3）及三相总有功功率（P ）; Q1、Q2、Q3）及三相总无功功率（Q ）; S1、S2、S3）及三相总视在功率（S ）； PF1、PF2 PF3）及三相总功率因数（PF ）；EPi ）和总输出有功电度（EPo ）; EQi nd ）和总容性无功电度（EQcap ;2〜32次谐波分量以及三相电压、电流的不平衡度;功率、电度计量精度优于 0.5%;•对三相电压、三相电流提供 40次/秒的高速数据采集、记录和传输; •适应三相四线、三相三线三 CT 、三相三线二 CT 单相等多种应用; •可设置PT CT 变比，能够适应所有高、中、低压的交流测量； •提供电度脉冲输出接口，脉冲频率可调； •提供2路开关量输入和1路开关量输出接口；•内置RS485标准数字通信接口 ，具备MODBU 标准通信协议；•内置实时钟，提供年、月、日、时、分、秒信息，配备锂电池，确保时钟连续稳定运行; • 导轨安装，超小体积：123mm 长）x 70mm 宽）x 28mm 高）;•同时测量三相交流回路的电压有效值 •同时测量三相交流回路的电流有效值 •同时测量三相交流回路的有功功率（ •同时测量三相交流回路的无功功率（ •同时测量三相交流回路的视在功率（ •同时测量三相交流回路的功率因数（ •同时测量交流回路的频率（f ）；•同时测量三相交流回路的总输入有功电度 •同时测量三相交流回路的总感性无功电度•能够分析每相电压、电流的总谐波含量和 •电压、电流、频率测量精度优于0.2%•本产品是我公司完全自主研制，可以接受用户的要求，在产品中定制特殊功能。
