博世电喷故障码详解及排除方法（二）随着国家对环保的重视，柴油电喷车越来越普及，解码器这种维修柴油电喷车的必备工具也被广大师傅所使用，但很多师傅对故障码的理解不是很清楚，面对各种各样的故障代码，往往无从下手维修，现通过一系列讲述，希望能对师傅们有帮助。

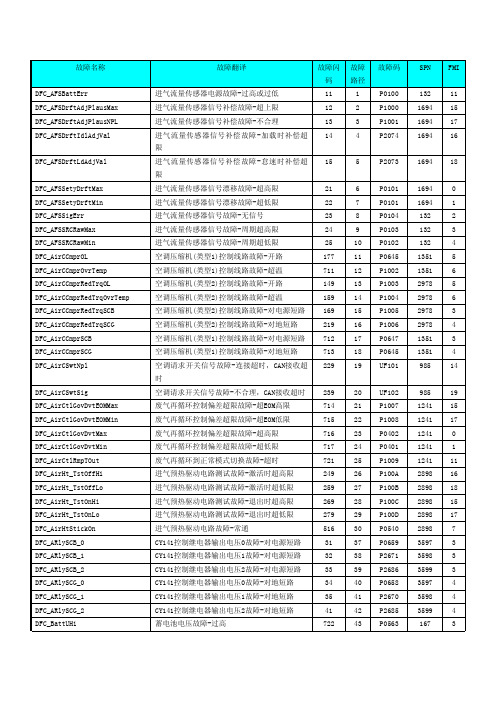

7EDC17C53传感器供电模块1 ：油门踏板2(K22)，电子EGR 位置传感器(K23)，压差传感器(K27)传感器供电模块2 ：轨压传感器(A06)，凸轮轴位置传感器(A07)，油门踏板1(K28)传感器供电模块3 ：未启用序号Pcode故障描述故障可能原因故障处理方法故障发生时ECU采取的保护措施31 P2146 1、2、3缸喷油器信号无负载1、线束故障2、喷油器线束与喷油器连接故障1、检查相关线束2、检查喷油器电气连接油量(50%)、无法巡航、禁止FCCB功能32 P2151 4、5、6缸喷油器信号线短路到电源1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能33 P2150 4、5、6缸喷油器信号线短路到地1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能34 P2149 4、5、6缸喷油器信号无负载1、线束故障2、喷油器线束与喷油器连接故障1、检查相关线束2、检查喷油器电气连接油量(50%)、无法巡航、禁止FCCB功能35 P0201 1缸喷油器信号开路1、线束故障2、1缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能36 P0205 5缸喷油器信号开路1、线束故障2、5缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能37 P0203 3缸喷油器信号开路1、线束故障2、3缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能38 P0206 6缸喷油器信号开路1、线束故障2、6缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能39 P0202 2缸喷油器信号开路1、线束故障2、2缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能40 P0204 4缸喷油器信号开路1、线束故障2、4缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能41 P0611 内部电容电路故障1、ECU故障1、更换ECU42 P0200 内部电容电路故障1、ECU故障1、更换ECU43 P0629 PCV1输出短路到电源1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航44 P2634 PCV2输出短路到电源1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航45 P0629 PCV2和PCV1输出短路到电源1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀无法启动46 P0628 PCV1输出开路或短路到地1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV油量(70%)、无法巡航阀47 P2633 PCV2输出开路或短路到地1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航48 P0628 PCV2和PCV1输出开路或短路到地1、线束故障2、油泵上PCV阀故障1、检查相关线束2、检查油泵PCV阀无法启动49 P2635 油泵控制过载1、油泵故障1、检查油泵50 P1088 油泵控制过压1、油泵故障1、检查油泵51 P1266 油泵控制无负载1、油泵故障1、检查油泵52 P0093 油泵控制缺油无负载1、油泵故障1、检查油泵53 P1089 轨压高于最高限值1、线束故障2、轨压传感器故障1、检查相关线束2、检查高压共轨油量(70%)、限制轨压（80MPa）、无法巡航54 P0088 轨压低于最低限值1、线束故障2、轨压传感器故障1、检查相关线束2、检查高压共轨油量(70%)、限制轨压（80MPa）、无法巡航55 P0219 发动机超速1、发动机挂低档倒拖2、燃油系统故障1、诊断仪清除故障码2、检查燃油系统无法巡航56 P0541 预热继电器输出信号短路到地1、整车线束故障2、预热继电器连接错误或损坏1、检查整车线束中信号线2、检查预热继电器无57 P0542 预热继电器输出信号开路或短路到电源1、整车线束故障2、预热继电器连接错误或损坏1、检查整车线束中信号线2、检查预热继电器无58 P1530 发动机停车开关常闭1、整车线束故障2、发动机副停车开关连接错误或损坏1、检查整车线束中信号线2、检查副停车开关59 P0217 冷却水温太高1、整车线束故障2、冷却水温传感器故障3、冷却水温太高1、检查整车线束中信号线2、检查冷却水温传感器3、检查冷却水温是否过高60 P0704 离合器开关故障1、整车线束故障2、离合器开关损坏1、检查整车线束中信号线2、检查离合器开关无法巡航61 P0850 空档开关故障1、整车线束故障2、空档开关损坏1、检查整车线束中信号线2、检查空档开关无法巡航62 P0686 主继电器故障1、ECU线束故障2、主继电器损坏1、检查ECU线束中信号线2、检查主继电器无法巡航63 P1565 巡航开关电路故障1、整车线束故障2、巡航开关损坏1、检查整车线束中信号线2、检查巡航开关无法巡航64 P1602 QR数据未写入 1、ECU数据故障1、重新写入QR码无65 P0602 QR数据故障1、ECU数据故障1、重新写入QR码油量(70%)、无法巡航66 P0607 看门狗芯片故障1、ECU故障1、更换ECU 油量(70%)、限制油门开度、无法巡航67 P0606 主CPU故障1、ECU故障1、更换ECU 无法运行68 P0601 内部存储器故障1、ECU故障1、更换ECU 油量(70%)、无法巡航CA4DL序号Pcode故障描述故障可能原因故障处理方法故障发生时ECU采取的保护措施（尚未最终标定）1 P0122 油门踏板信号1低于最低限值1、整车线束中油门踏板信号1对地短路2、油门踏板故障1、检查整车线束中油门踏板信号1是否对地短路2、更换油门踏板油门替代值是0%，中断巡航2 P0123 油门踏板信号1高于最高限值1、整车线束中油门踏板信号1对电源短路2、油门踏板故障1、检查整车线束中油门踏板信号1是否对电源短路2、更换油门踏板油门替代值是0%，中断巡航3 P0222 油门踏板信号2低于最低限值1、整车线束中油门踏板信号2对地短路2、油门踏板故障1、检查整车线束中油门踏板信号2是否对地短路2、更换油门踏板油门替代值是0%，中断巡航4 P0223 油门踏板信号2高于最高限值1、整车线束中油门踏板信号2对电源短路2、油门踏板故障1、检查整车线束中油门踏板信号2是否对电源短路2、更换油门踏板油门替代值是0%，中断巡航5 P2120 油门踏板信号1、2失效1、整车线束油门踏板信号线故障2、油门踏板故障1、检查整车线束中油门踏板信号线2、更换油门踏板油门替代值是0%，中断巡航6 P0238 进气压力传感器信号高于最高限值1、整车线束中进气压力信号对电源短路1、检查整车线束中进气压力信号线替代值是100kPa，中断巡航2、进气压力传感器故障2、更换进气压力传感器7 P0237 进气压力传感器信号低于最低限值1、整车线束中进气压力信号对地短路2、进气压力传感器故障1、检查整车线束中进气压力信号线2、更换进气压力传感器替代值是100kPa，中断巡航8 P0193 轨压传感器信号高于最高限值1、整车线束中轨压信号对电源短路2、轨压传感器故障1、检查整车线束中轨压信号线2、更换共轨管轨压限制80MPa以下；油量限制，中断巡航9 P0192 轨压传感器信号低于最低限值1、整车线束中轨压信号对地短路2、轨压传感器故障1、检查整车线束中轨压信号线2、更换共轨管轨压限制，替代轨压为48MPa；油量限制，中断巡航10 P0563 系统电压高于最高限值1、整车线束中电源线故障2、蓄电池故障或发电机故障1、检查整车线束2、检查蓄电池和发电机11 P0562 系统电压低于最低限值1、整车线束中电源线故障2、蓄电池故障或发电机故障1、检查整车线束2、检查蓄电池和发电机12 P0118 水温传感器信号高于最高限值1、整车线束中水温传感器信号对电源短路2、水温传感器故障1、检查整车线束中水温传感器信号线2、更换水温传感器水温替代值为80℃，停止巡航13 P0117 水温传感器信号低于最低限值1、整车线束中水温传感器信号对地短路2、水温传感器故障1、检查整车线束中水温传感器2、更换水温传感器水温替代值为80℃，停止巡航14 P0183 燃油温度传感器信号高于最高限值1、整车线束中燃油温度传感器信1、检查整车线束中燃油温度传燃油温度替代值为80℃号对电源短路2、燃油温度传感器故障感器信号线2、更换燃油温度传感器15 P0182 燃油温度传感器信号低于最低限值1、整车线束中燃油温度传感器信号对地短路2、燃油温度传感器故障1、检查整车线束中燃油温度传感器2、更换燃油温度传感器燃油温度替代值为80℃16 P0113 进气温度传感器信号高于最高限值1、整车线束中进气温度传感器信号对电源短路2、进气温度传感器故障1、检查整车线束中进气温度传感器信号线2、更换进气温度传感器进气温度替代值为25℃17 P0112 进气温度传感器信号低于最低限值1、整车线束中进气温度传感器信号对地短路2、进气温度传感器故障1、检查整车线束中进气温度传感器信号线2、更换进气温度传感器进气温度替代值为25℃18 P2229 大气压力高于最高限值1、 ECU故障1、更换ECU19 P2228 大气压力低于最低限值1、 ECU故障1、更换ECU20 P0617 起动开关短路到电源1、整车线束中起动开关对电源短路2、起动开关故障1、检查整车线束2、检查起动开关21 P0337 无转速信号1、整车线束中转速传感器信号线故障2、转速传感器故障1、检查整车线束中转速传感器信号线2、更换转速传感器起动时间变长、禁止FCCB功能22 P0342 无辅助转速（凸轮轴）信号1、整车线束中辅助转速传感器信号线故障2、辅助转速传感器故障1、检查整车线束中辅助转速传感器信号线2、更换油泵再次点火时无法启动23 P0385 无转速信号和辅助转速（凸轮轴）信号1、整车线束故障2、转速传感器和辅助转速传感器故障1、检查整车线束中信号线2、更换传感器无法运行24 P0503 车速传感器信号频率太高1、整车线束干扰2、车速传感器故障1、检查整车线束中信号线2、更换传感器无法巡航25 P0502 车速传感器信号开路或短路1、整车线束故障2、车速传感器故障1、检查整车线束中信号线2、更换传感器无法巡航26 P0501 车速传感器信号无效1、整车线束故障2、车速传感器故障1、检查整车线束中信号线2、更换传感器27 P1681 排气制动输出信号开路或短路到地1、整车线束故障2、排气制动继电器未接或损坏1、检查整车线束中信号线2、增加或更换排气制动继电器排气制动功能无效28 P1682 排气制动输出信号短路到电源1、整车线束故障2、排气制动继电器连接错误或损坏1、检查整车线束中信号线2、检查排气制动继电器排气制动功能无效29 P2148 1、4缸喷油器信号线短路到电源1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能30 P2147 1、4缸喷油器信号线短路到地1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能31 P2146 1、4缸喷油器信号无负载1、线束故障2、喷油器线束与喷油器连接故障1、检查相关线束2、检查喷油器电气连接油量(50%)、无法巡航、禁止FCCB功能32 P2151 2、3缸喷油器信号线短路到电源1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止FCCB功能33 P2150 2、3缸喷油器信号线短路到1、线束故障1、检查相关线束油量(50%)、无法巡航、禁止地FCCB功能34 P2149 2、3缸喷油器信号无负载1、线束故障2、喷油器线束与喷油器连接故障1、检查相关线束2、检查喷油器电气连接油量(50%)、无法巡航、禁止FCCB功能35 P0201 1缸喷油器信号开路1、线束故障2、1缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能36 P0205 3缸喷油器信号开路1、线束故障2、5缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能37 P0203 4缸喷油器信号开路1、线束故障2、3缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能38 P0206 2缸喷油器信号开路1、线束故障2、6缸喷油器故障1、检查相关线束2、检查喷油器油量(70%)、无法巡航、禁止FCCB功能39 P0611 内部电容电路故障1、ECU故障1、更换ECU40 P0200 内部电容电路故障1、ECU故障1、更换ECU41 P0629 SCV输出短路到电源1、线束故障2、油泵上SCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航42 P0627 SCV输出短路到地1、线束故障2、油泵上SCV阀故障1、检查相关线束2、检查油泵PCV阀油量(70%)、无法巡航43 P1190 SCV阀故障1、线束故障2、油泵上SCV阀故障1、检查相关线束2、检查油泵PCV阀无法启动44 P1219 泄压阀激活1、油泵故障1、检查油泵45 P2293 供油泵保护1、油泵故障1、检查油泵46 P1217 供油泵故障1、油泵故障1、检查油泵47 P1218 供油泵故障（流量不足）1、油泵故障1、检查油泵48 P0093 油泵控制缺油无负载1、油泵故障1、检查油泵49 P1089 轨压高于最高限值1、线束故障2、轨压传感器故障1、检查相关线束2、检查高压共轨油量(70%)、限制轨压（80MPa）、无法巡航50 P0088 轨压低于最低限值1、线束故障2、轨压传感器故障1、检查相关线束2、检查高压共轨油量(70%)、限制轨压（80MPa）、无法巡航51 P0219 发动机超速1、发动机挂低档倒拖2、燃油系统故障1、诊断仪清除故障码2、检查燃油系统无法巡航52 P0541 预热继电器输出信号短路到地1、整车线束故障2、预热继电器连接错误或损坏1、检查整车线束中信号线2、检查预热继电器无53 P0542 预热继电器输出信号开路或短路到电源1、整车线束故障2、预热继电器连接错误或损坏1、检查整车线束中信号线2、检查预热继电器无54 P1530 发动机停车开关常闭1、整车线束故障2、发动机副停车开关连接错误或损坏1、检查整车线束中信号线2、检查副停车开关55 P0217 冷却水温太高1、整车线束故障2、冷却水温传感器故障3、冷却水温太高1、检查整车线束中信号线2、检查冷却水温传感器3、检查冷却水温是否过高56 P0704 离合器开关故障1、整车线束故障2、离合器开关损坏1、检查整车线束中信号线2、检查离合器开关无法巡航57 P0850 空档开关故障1、整车线束故障2、空档开关损坏1、检查整车线束中信号线2、检查空档开关无法巡航58 P0686 主继电器故障1、ECU线束故障2、主继电器损坏1、检查ECU线束中信号线2、检查主继电器无法巡航59 P1565 巡航开关电路故障1、整车线束故障2、巡航开关损坏1、检查整车线束中信号线2、检查巡航开关无法巡航60 P1602 QR数据未写入 1、ECU数据故障1、重新写入QR码无61 P0602 QR数据故障1、ECU数据故障1、重新写入QR码油量(70%)、无法巡航62 P0607 看门狗芯片故障1、ECU故障1、更换ECU 油量(70%)、限制油门开度、无法巡航63 P0606 主CPU故障1、ECU故障1、更换ECU 无法运行64 P0601 内部存储器故障1、ECU故障1、更换ECU 油量(70%)、无法巡航未完待续经营范围：柴油电喷配件：国三、国四电喷油泵总成（博世、电装、德尔福），原装博世喷油器总成，共轨管总成及博世原厂阀组件、质保半年英国艾瑞克阀组件，电装全新阀板，德尔福阀组件，柴油电喷国III 欧IV电脑版，电喷各种传感器及其各种插头，传感器线束总成，喷油器线束总成，电子油门踏板，博世全系列计量单元(计量阀）总成，尿素箱总成，尿素喷嘴总成，尿素泵总成（博世尿素泵，依米泰克尿素泵，康明斯尿素泵，天纳克尿素泵，无锡凯龙尿素泵等）和德国大陆NOx传感器总成及排温传感器等原厂配件检测设备及工具：DTS650超级版、DTS650尊享版，朗仁柴油王，ADS解码器，爱夫卡解码器，金德KT770解码器，正德友邦618，潍柴智多星解码器；汽车专业万用表，汽车专用电笔，汽车专用示波器等。
博世共轨油路系统故障案例1、车辆，故障现象：动力不足爬坡熄火。
报故障 DFC_RailMeUn10 (诊断仪码01E8H,闪码252)油量计量单元设定流量相比理论计算的最大值大和DFC_RailMeUn0 (诊断仪码01E7H,闪码251)轨压正偏超差（实际轨压低于目标轨压），以上两个错误经常交替报出。
措施：更换精滤。
DFC_RailMeUn0错误报出时的测量文件：其中绿色曲线代表设定轨压，红色曲线代表实际轨压。
浅蓝色曲线代表计量单元流量。
BOSCH的燃油喷射系统，通过计量单元流量调整实际轨压。
由图中可以看到，设定轨压值基本平稳，但是持续加油时，计量单元的流量值在增加，但是实际轨压会突然下降。
即实际轨压跟不上设定轨压。
当实际轨压和设定轨压的差值大于一个标定值（此处标为20MPa），并且持续大约4秒钟后（可标定），ECU认为油路存在问题，会报出meun0的错误，该错误会使发动机转速限制在1400rpm。
该故障发生可能的原因是油路中存在堵塞或泄漏。
DFC_RailMeUn10错误报出时的测量文件：其中绿色曲线代表设定轨压，红色曲线代表实际轨压。
浅蓝色曲线代表计量单元流量。
深蓝色曲线代表系统正常运行时计量单元的最大流量。
系统正常运行时，计量单元流量不能超过最大流量，否则会报错。
由图中可以看到，蓝色曲线代表的计量单元流量超过了正常运行的最大流量，在持续2秒钟后，系统报出DFC_RailMeUn10的错误。
该错误会使发动机转速限制在1400rpm。
该故障发生可能的原因是高压泵故障，油路中存在堵塞或泄漏。
2、台架发动机，故障现象：限速1400prm，报故障 DFC_ PRVOpn (诊断仪码01E2H,闪码135) 限压阀被打开和 DFC_ PRVRPOutOfRng (诊断仪码01E4H,闪码136)平均轨压超出预计的误差范围。
措施：停机后过2分钟再起动故障消失，如果出现限压阀打开，恢复需要2分钟。
3、台架发动机，故障现象：限速1400prm，报故障 DFC_RailMeUn2 (诊断仪码01E9H,闪码255)轨压负偏差超限值（实际轨压高于目标轨压），（此故障的可能原因：①计量单元粘在打开位置、零传输阀阻塞、计量单元没供电；②齿轮泵前压力太高、零流量管后的压力太高即背压太高。

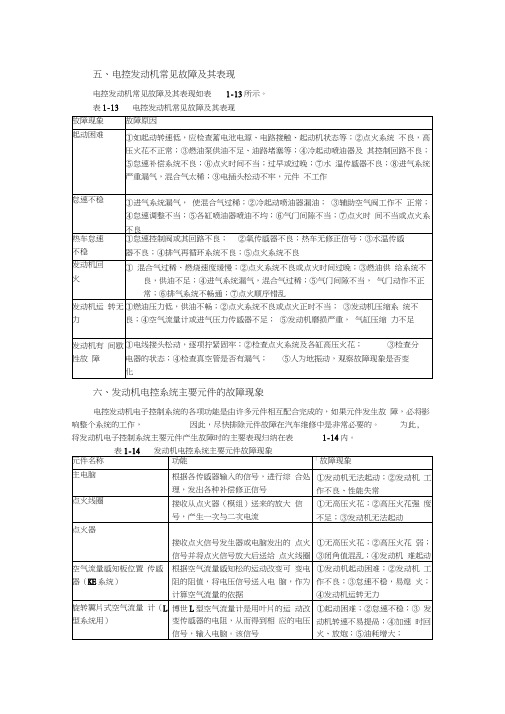

五、电控发动机常见故障及其表现电控发动机常见故障及其表现如表1-13所示。
表1-13 电控发动机常见故障及其表现六、发动机电控系统主要元件的故障现象电控发动机电子控制系统的各项功能是由许多元件相互配合完成的，如果元件发生故障，必将影响整个系统的工作，因此，尽快排除元件故障在汽车维修中是非常必要的。
为此, 将发动机电子控制系统主要元件产生故障时的主要表现归纳在表1-14内。
七、电控发动机电控系统部件的常见故障及检查方法了解电控发动机电控系统部件的常见故障及这些故障对电控发动机工作的影响，是正确、迅速地诊断故障的基础。
这里主要介绍电控系统部件可能出现的故障，这些故障对发动机工作的影响及部件故障的检查方法，以供故障排除时参考。
1、空气流量计的常见故障及检查（1）旋转转翼片式空气流量计的常见故障及检查 1）常见故障及影响旋转翼片式空气流量计的常见故障有：电位计滑片与碳膜电阻接触不良、电阻值发生变化、 燃油泵开关触点接触不良或传感器转轴回位弹簧失效等。
各个故障对发动机工作的影响如表 1-15所示。
旷等。
若有上述不良情况则需要换空气流量计。
若无，用万用表的欧姆挡测量空气流量计插座上各端子间的电阻是否正常，若不正常则需更换空气流量计。
测量空气流量信号端子电阻时， 还需慢慢转动测量板， 看万用表的电阻值变化情况。
如 果随测量板的转动，电阻值忽大忽小、或有间断出现电阻很大（R）的情况，均为空气流量 计不良，需更换。
测量燃油泵开关端子， 在测量板关闭时（初始位置）电阻值应为只要测量板一打开， 电阻就应为0Q,否则，说明燃油泵开关触点接触不良。
测量进气温度热敏电阻值端子时，需同时测量环境温度。
（2）热线（热膜）式空气流量计的常见故障及检查 1 ）常见的故障及影响热线（热膜）式空气流量计较为常见的故障是：热线（热膜）沾污、热线断路（热膜损坏）和热敏电阻不良等。
各个故障对发动机的影响见表1-16所示。
①就车检查方法。
壁挂炉运行一段时间后，时不时的总会发生故障，比如显示屏上会出现一个故障代码，或者多个代码交替出现，说明是同时发生了多个故障。
因此，了解清楚每个代码代表的含义是非常重要的，下面介绍一下博世壁挂炉故障代码，不同的代码各自代表的是什么意思呢？A7 热水温度传感器故障解决办法：检查温度传感器，查看器界限是否头断路或短路A8 总线通信中断解决办法：检查连接线缆和控制器A9 热水温度传感器安装有问题解决办法：检查安装文职，必要时拆下传感器用新的热传导剂重新安装B1未探测到编码插片解决办法：正确的插入编码插片，测试，必要时进行更换C1 当设备处于运行状态时，风压开关打开解决办法：检查压力开关，传感器和连接管C4 在非运行状态，压力开关未打开解决办法：检查压力开关及其接线，检查链接软管C6 压力开关未关闭解决办法：检查压力开关。
