施工现场安全文明施工标准化图(DOC)1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。
25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。
1231.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。
洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。
100500 ～ 1500300100 1120050050010041.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm。
52 楼梯口、楼梯临边防护6楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。
顶层楼梯口应随工程结构进度安装正式防护栏杆或者临时栏杆，梯段旁边也应设置栏杆，作为临时护栏。
防护栏杆转角部位宜采用工具式防护栏杆。
100570 600 30立杆位于梯段的1/2处10060057030≤1800350600250≤1800立面图三维效果图7893 电梯井、竖向洞口防护3.1 电梯井口必须设定型化、工具化的可开启式安全防护栅门，涂刷黄黑相间警示色。
安全防护栅门高度不得低于1.8m ，并设置180mm 高踢脚板，门离地高度不大于50mm ，门宜上翻外开。
3.2 电梯井内自二层楼面起不超过二层（不大于10m ）拉设一道安全平网，如采用硬质材料隔离的必须每层封闭，安全隔离应封闭严密牢固。
当隔离措施采用钢管落地式满堂架且高度大于24m 时应采用双立杆。
104 通道口防护4.1 进出建筑物主体通道口应搭设防护棚。
棚宽大于道口，两端各长出1m，进深尺寸应符合高处作业安全防护范围。
坠落半径（R）分别为：当坠落物高度为2～5m时，R为3m；当坠落物高度为5～15m时，R为4m；当坠落物高度为15～30m时，R为5m；当坠落物高度大于30m时，R为6m。
114.2 场内（外）道路边线与建筑物(或外脚手架)边缘距离分别小于坠落半径的，应搭设安全通道。
安全通道净空高度和宽度应根据通道所处坠落半径及人、车通行要求确定，高度一般不低于 3.5m，宽度一般不低于3m。
4.3 安全通道及防护棚进口两侧应搭设钢管立柱（900×900），并应张挂安全警示标志牌和安全宣传标语。
安全通道及防护棚立杆必须沿通行方向通长设置扫地杆和剪刀撑，立杆纵距不应超过1200mm。
安全通道及防护棚两12侧应设置隔离栏杆及八字撑，并满挂密目安全网，所有水平杆控制伸出立杆外侧100mm。
4.4 安全通道及防护棚应严密铺设双层正交竹串片脚手板或双层正交18mm 厚木模板的水平硬质防护，层间距不应少于600mm，同时应在顶层设置防护栏杆，高度为1200mm，两道水平杆，栏杆刷间距为400mm红白相间的警示油漆，除入口处外其余三面满挂密目安全网。
4.5 街面人行通道距离施工建筑达不到安全距离时，必须搭设用于行人通行的防护通道，其净空高度不低于3 m，搭设方式与施工现场安全通道相同，并设置明确的警示标牌、引导标志和设施。
4.6 各类防护棚应有单独的支撑体系，固定可靠安全。
严禁用毛竹搭设，且不得悬挑在外架上。
5 基坑临边防护136楼层临边防护结构1001抱箍100147 施工升降机及卸料平台防护7.1 施工升降机地面进料口必须设置防护棚及防护通道，做法同“通道口15防护”。
7.2 施工升降机楼层卸料平台搭设前必须编制专项施工方案，对搭设高度超过24m的，应采取措施进行卸荷。
7.3 楼层卸料平台应单独搭设，严禁与外架连接。
每层搭设高度不应小于2m，平台两侧均应设置2道防护栏杆，高1200mm底部设置200mm高18mm厚挡脚板，杆均刷红白相见警示漆，护条，平台板宜采用4cm厚木板和防滑钢板。
7.4防护门不应低于1.8m，16外侧，并有防止外开的措施。
同时应当随平台的搭设同步安装楼层联络装置。
7.5 楼层卸料平台两扇防护门中间应用模板封闭，外刷黄漆并设楼层标识。
178 机具防护棚8.1 施工现场所有钢筋、木工加工场及搅拌机、砂浆机、直螺纹机等机具设备均需搭设防护棚，在塔吊覆盖范围内的加工棚还应设置双层防护，双层防护的做法同“通道口防护”。
8.2 防护棚应采用φ48钢管及型钢搭设，尺寸为：[设备长度+700(长)]×[设备宽度+2200(宽)]×[3100(高)]mm。
8.3 防护棚两侧应设置八字撑，并满挂密目安全网，所有水平杆控制伸出立杆外侧100mm。
188.4 防护棚两头进出口处张挂安全警示标志牌和安全宣传标语。
9.3 围挡199.3.1砌体围挡9.3.1.1 围挡根据《杭州市建设工程围档设置与安全使用管理导则》要求进行设置，建筑工地高度为2.5米，市政基础设施工地高度为2.1米。
9.3.1.2 砌体围挡及基础应进行设计计算，宜采用砖、石砌筑的条形基础或混凝土条形基础，基地宽度不应小于300mm,厚度不应小于150mm。
软弱土层上的砌体条形基础应设地圈梁。
地圈梁宽度不宜小于200mm,高度不应小于120mm；纵向钢筋不应小于4φ12，箍筋直径不应小于φ6，箍筋间距不应大于250mm。
围档现浇混凝土强度等级不应低于C20，预制混凝土构件的强度等级不应低于C25。
围档钢筋混凝土构件用的纵向受力钢筋宜选用HRB400级和HRB335级热轧钢筋，箍筋宜选用HRB335级和HPB235级钢筋。
9.3.1.3 砌体围档基础顶面宜高出地面0.2m。
9.3.1.4 砌体选用烧结多孔砖、蒸压粉煤灰砖、蒸压灰砂砖的强度等级不应低于MU10，混凝土砌块的强度等级不应低于MU5.0，石材的强度等级不应20低于MU20，砌筑砂浆和墙面粉刷混合砂浆均强度等级不应低于M5。
9.3.1.5 砌体围挡不应采用空斗墙砌筑方式，砌体围挡厚度不宜小于200mm,并在两端设置壁柱，壁柱尺寸不小于370mm×490mm,壁柱间距应小于5.0m，单片砌体围挡长度大于30m时设置变形缝，变形缝两侧设置端柱，砌体围挡内外侧面应粉刷混合砂浆。
壁柱与墙体间应设置2φ6@500拉结钢筋。
（详见附图2）9.3.1.6 围挡应设置压顶，砖砌体宜用采用砖压顶或琉璃瓦压顶，并采取防雨水渗透措施。
21琉璃瓦压顶及墙身剖面图9.3.2 彩钢板围挡9.3.2.1 彩钢板围挡宜选用具有PE涂层的彩钢板或镀锌钢板，非承重2223250300高砖墩砂浆外粉固定式围挡彩钢板宽围挡侧立面示意图1500300型钢立柱300高砖墩砂浆外粉警示灯1500300建设工程彩钢板围挡立面的彩钢板厚度不小于0.5mm ，彩钢夹芯板的芯材体积密度不应小于12㎏∕M3。
9.3.2.2 彩钢板围档高度不宜超过2.5米，当高度超过1.5米，宜设置斜撑，立柱间距不宜大于3.6米，横梁与立柱之间应采用螺栓可靠连接，彩钢板下方应设置300mm 高砖砌体围挡，上方设置槽钢压顶。
9.3.2.3 市区工程围挡压顶上方应安装照明设备，夜间亮灯警示，保障行人和车辆通行安全。
9.3.2.4 围档墙面应彩绘城市历史文化、现代文化、城市风貌和特色风景调。
24250固定式围挡宽围挡侧立面示意图1500300建设工程彩钢板围挡立面墙面应布置彩绘、风景画、公益性宣传等内容围挡压条砖砌围挡基础围挡立柱红灯警示装饰照明灯80 80 5方钢立柱50槽钢250固定式围挡宽围挡侧立面示意图3立柱墩建设工程彩钢板围挡立面墙面应布置彩绘、风景画、公益性宣传等内容围挡压条砖砌围挡基础围挡立柱红灯警示9.4 材料堆放9.4.1 材料堆放场地应进行硬化，场地四周设排水沟，不得有积水。
9.4.2 施工现场材料堆放必须分类分规格堆放整齐有序，设置明显标牌。
9.4.3 村料堆放高度不得超过1.6米。
9.4.4 现场如砂、石等应集中堆放并有防尘措施。
9.5 标示标牌9.5.1 安全标志牌25安全标志分为禁止标志、警告标志、指令标志和提示标志等四种。
9.5.1.1 禁止标志牌的基本形式是白色长方形衬底，涂写红色圆形带斜杠的禁止标志，下方文字辅助标志衬底色为红色，字体为白色黑体字。
内容根据图标及现场实际情况自定。
禁止标志牌尺寸为400mm×500mm，采用PVC 板或塑料板制成。
9.5.1.2 警告标志牌的基本形式是白色长方形衬底，涂写黄色正三角形及黑色标志符警告标志，下方为黑框白底，黑色黑体字。
内容根据图标及现场实际情况自定。
警告标志牌尺寸为400mm×500mm，采用PVC 板或塑料板制成。

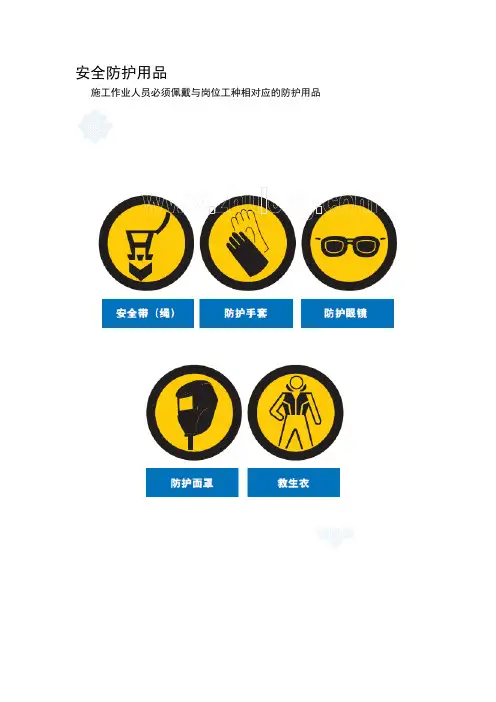

26279.5.1.3 指令标志牌为白色长方形衬底，涂写蓝色圆形标志，标志符为白色，下方文字辅助标志衬底色为蓝色，字体为黑体字，白色字。
内容根据图标及现场实际情况自定。
指令标志牌尺寸为400mm ×500mm ，采用PVC 板或塑料板制成。
9.5.1.4 提示标志牌的基本形状是绿色长方形，标志符为白色，左侧为黑体白色字。
内容根据图标及现场实际情况自定。
提示标志牌尺寸为250mm×400mm，采用PVC 板或塑料板制成。
289.5.2 安全操作规程标识牌各安全操作规程、机具操作规程标识牌的基本形状为白色长方形底衬，红边黑字，内容根据各安全操作情况和机具操作自定。
安全操作规程、机具操作规程尺寸为400mm×600mm，采用PVC 板或塑料板制成。
29。
