压力管道设计审核培训讲稿

全国压力管道设计审批人员培训.txt爱空空情空空，自己流浪在街中；人空空钱空空，单身苦命在打工；事空空业空空，想来想去就发疯；碗空空盆空空，生活所迫不轻松。

总之，四大皆空！本文由ppappappa2010贡献ppt文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

全国压力管道设计审批人员培训北京艾思弗计算机软件技术有限公司管道应力1. 管道应力分析基础知识2. 管道的柔性设计3. 管道支吊架的设计4. 往复式机泵管道的防振设计5. 管道的抗震设计第一节管道应力分析基础知识压力、重力、风、地震、压力脉动、冲击等外力载荷和热膨胀的存在，是管道产生应力问题的主要原因。

其中，热膨胀问题是管道应力分析所要解决的最常见和最主要的问题。

通俗来讲管道应力分析的任务，实际上是指对管道进行包括应力计算在内的力学分析，并使分析结果满足标准规范的要求，从而保证管道自身和与其相连的机器、设备以及土建结构的安全。

一般来讲，管道应力分析可以分为静力分析和动力分析两部分。

静力分析是指在静力载荷的作用下对管道进行力学分析①压力、重力等荷载作用下的管道一次应力计算防止塑性变形破坏；压力、重力等荷载作用下的管道一次应力计算防止塑性变形破坏防止塑性变形破坏；热胀冷缩以及端点附加位移等位移荷载作用下的管道二次应力计算--②热胀冷缩以及端点附加位移等位移荷载作用下的管道二次应力计算--防止疲劳破坏；防止疲劳破坏；管道对机器、设备作用力的计算防止作用力过大保证机器、防止作用力过大，③管道对机器、设备作用力的计算防止作用力过大，保证机器、设备正常运行；正常运行；管道支吊架的受力计算未支吊架设计提供依据未支吊架设计提供依据；④管道支吊架的受力计算未支吊架设计提供依据；管道上法兰的受力计算防止法兰泄漏防止法兰泄漏；⑤管道上法兰的受力计算防止法兰泄漏；⑥管系位移计算防止管道碰撞和支吊点位移过大。

管系位移计算防止管道碰撞和支吊点位移过大。

压力管道设计审批人员培训
一、管道系统介绍
管道系统是将液体、气体以及有明显的流动表现的物料通过加工过的管子组成的运输通道，它具有传输远距离、运输量大、耗能小、保护环境等优势。

它被广泛应用于电厂、石油化工、建筑、矿山等等行业，具有十分重要的经济意义。

二、高压力管道
高压力管道是指其工作压力超过5MPa的管道系统，其使用的材料特性比一般管道要求更高，并且具有更高的安全要求。

高压力管道的设计、安装和审查是一个比较复杂且责任重大的工作，必须有具有专业技能的人员来完成。

三、人员培训
1、培训对象：专业人员及相关的负责人。

2、培训内容：
（1）管道设计原则及设计细节，包括材料、焊接、弯头、膨胀器、阀门、衬里、管支架、隔离器、润滑等；
（2）管道质量把控，包括焊接材料的检验、焊接技术的控制及验收标准；
（3）管道的安装、试压及审查；
（4）管道的维修及保养等。

3、培训效果：
（1）培训完成后，学员需具备以上知识及能力，以达到熟练的技能水平；
（2）培训完成后，学员有能力独立完成管道设计和审查工作，保证管道系统的安全可靠。

四、考核方法。

压力管道设计审批人员培训资料第一部分：压力管道审批概述一、压力管道的定义压力管道是指工作压力大于0.1兆帕（MPa）的管道系统，包括主要管道、配管、阀门、安全阀、管件、法兰、支架等。

二、压力管道审批的目的压力管道审批的目的是确保管道系统的设计、安装和使用满足安全性、可靠性和规范性要求，杜绝事故发生。

三、压力管道审批的法律法规依据第二部分：压力管道审批工作流程一、申请阶段1.申请人提交压力管道设计资料包括原始设计图纸、工艺参数、设计计算书、管道材料等。

二、初审阶段1.初审人员对申请资料进行初步审核，包括资料完整性、设计计算合理性等。

三、技术评审阶段1.技术评审人员对申请资料进行细致评审，包括设计参数、材料选型、设计计算等。

2.评审人员可以对设计资料提出修改意见，并要求申请人进行相应调整。

四、现场审核阶段1.审核人员对申请人现场进行审核，包括材料验收、施工现场条件等。

2.审核人员可以要求申请人提供必要的补充材料和信息。

五、终审阶段1.终审人员对申请资料、现场审核结果进行综合评估，决定是否批准。

第三部分：压力管道审批标准一、管道设计标准1.根据不同种类的管道，参考相关的国家和行业标准，如《压力管道设计规范》、《钢制管道设计规范》等。

二、安全性要求1.管道设计应具备足够的安全裕度，能够承受额外的负荷和突发情况。

三、可靠性要求1.管道设计应考虑到长期使用的可靠性，包括抗腐蚀、耐压、耐磨等特性。

四、规范性要求1.管道设计应符合相关的法律法规和标准要求，包括设计计算方法、安装规范等。

第四部分：常见问题解答一、管道材料选择1.管道材料的选择要考虑介质的性质、工作压力、工作温度等因素。

二、设计计算书的编制要求1.设计计算书应包括压力计算、强度计算、稳定性计算等内容，具备规范性和可靠性。

三、管道施工相关要求1.管道施工应符合相关的施工规范和监理要求，包括焊接工艺、节点处理等。

结束语：作为一名压力管道设计审批人员，应具备扎实的专业知识和丰富的实践经验，能够准确判断管道设计的安全性、可靠性和规范性，并能提出合理的修改建议。

压力管道各级设计和审批人员考核培训教学提纲压力管道设计和审批是一项非常重要的工作，需要专业知识和丰富经验。

为了保障设计和审批人员的素质和能力，我们有必要进行考核培训。

下面是一个关于压力管道各级设计和审批人员考核培训教学提纲，供参考。

一、课程简介1.1课程名称：压力管道各级设计和审批人员考核培训1.2课程目标：培养设计和审批人员的专业知识和能力，确保他们能够胜任相关工作1.3课程时间：预计为期5天，每天6小时二、培训内容2.1压力管道设计与审批的概述-压力管道设计和审批的背景与重要性-压力管道设计和审批的目标和原则-压力管道设计和审批的法律法规2.2压力管道设计与审批的基本知识-压力管道设计和审批中的基本概念和术语-压力管道设计和审批的基本流程和步骤-压力管道设计和审批中的安全要求和标准2.3压力管道设计与审批的技术要求-压力管道的材料与设备选择-压力管道的结构与零部件设计-压力管道的施工与安装要求2.4压力管道设计与审批的质量控制-压力管道设计和审批中的质量控制要求-压力管道设计和审批的相关检验和测试方法-压力管道设计和审批中的质量记录和报告2.5压力管道设计与审批的安全管理-压力管道设计和审批中的安全管理要求-压力管道设计和审批的安全评估和风险控制-压力管道设计和审批中的事故应急预案三、考核要求3.1理论考核-学员需要通过书面考试，考核他们对压力管道设计和审批知识的掌握程度。

-考核内容包括课程涵盖的基本知识、技术要求、质量控制和安全管理。

-考试采用单选、多选和简答题形式。

3.2实践考核-学员需要进行实际案例分析和解决问题，以考核他们对压力管道设计和审批的实际应用能力。

-实践考核内容包括案例分析、设计方案制定和问题解决等。

四、培训方法4.1理论课程-通过讲授、讨论和互动等方式进行理论知识培训。

-授课内容应结合实际案例和工作经验进行讲解。

4.2实践演练-通过案例分析、团队合作和个人演练等方式进行实践培训。

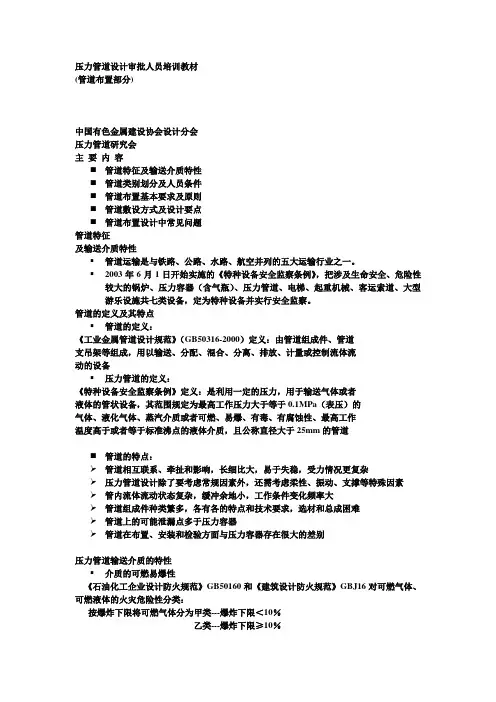

压力管道设计审批人员培训教材(管道布置部分)中国有色金属建设协会设计分会压力管道研究会主要内容⏹管道特征及输送介质特性⏹管道类别划分及人员条件⏹管道布置基本要求及原则⏹管道敷设方式及设计要点⏹管道布置设计中常见问题管道特征及输送介质特性▪管道运输是与铁路、公路、水路、航空并列的五大运输行业之一。

▪2003年6月1日开始实施的《特种设备安全监察条例》，把涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施共七类设备，定为特种设备并实行安全监察。

管道的定义及其特点▪管道的定义：《工业金属管道设计规范》（GB50316-2000）定义：由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动的设备▪压力管道的定义：《特种设备安全监察条例》定义：是利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道⏹管道的特点：管道相互联系、牵扯和影响，长细比大，易于失稳，受力情况更复杂压力管道设计除了要考虑常规因素外，还需考虑柔性、振动、支撑等特殊因素 管内流体流动状态复杂，缓冲余地小，工作条件变化频率大管道组成件种类繁多，各有各的特点和技术要求，选材和总成困难管道上的可能泄漏点多于压力容器管道在布置、安装和检验方面与压力容器存在很大的差别压力管道输送介质的特性▪介质的可燃易爆性《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GBJ16对可燃气体、可燃液体的火灾危险性分类：按爆炸下限将可燃气体分为甲类---爆炸下限＜10％乙类---爆炸下限≥10％按闪点将可燃液体分为甲A类---液化烃（15℃时蒸汽压力＞0.1MPa)甲B类---甲A类以外，闪点＜28℃乙A类---28℃≤闪点≤45℃乙B类---45℃＜闪点＜60℃丙A类---60℃≤闪点≤120℃丙B类---闪点＞120℃▪介质的毒性《职业性接触毒物危害程度分级》GB5044按急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性、最高容许浓度六项指标的多数归属和实际接触情况，经综合分析确定分为极度危害、高度危害、中度危害、轻度危害四级⏹介质的腐蚀性工艺介质常常具有一定的腐蚀性，尤其是各种浓度的酸碱盐介质对金属材料有较强的腐蚀性⏹高温高压特性压力管道输送的介质往往具有一定的的压力和温度。

压力管道设计审批人员培训资料
一、压力管道的基本概念及定义
压力管道是指将储存在储存设备或保护设备中的液体、气体或混合物，经由连接件及管路组装而成的管道系统。

如果这些管道有液体、气体或混
合物在内的压力，则称之为压力管道。

二、压力管道的设计及审批要求
1.设计原则
压力管道的设计要求应符合有关标准、规范、规程以及安全使用要求。

一般而言，设计应符合下列规定：
（1）管道的材料、型号、直径、壁厚及支架等应符合压力管道使用
的要求，使之能够满足工作要求。

（2）设计和制造应满足有关法规的要求。

（3）管道应能够抵抗温度、压力及外力的影响。

（4）应考虑管道的成本和使用效益，以及对环境的影响。

2.审批要求
（1）设计审查需按照相关的标准、规程、政策、规定和相关安全技
术规范进行审查，以确保设计的完善性和准确性。

（2）应要求审批单位对设计方案及计算书进行审查，以确保符合有
关设计技术要求和审查正妥当和合理。

（3）审查时应认真检查设计文件及相关技术资料的真实性，把与管道及管线有关的法规，标准，规范，技术准绳。

全国压力管道设计审批人员考核培训教材第二章压力管道输送介质特性第二节输送可燃易爆介质的特点及火灾危险性分类。

2.2.2 什么叫燃点、闪点、自燃点、引燃温度？答：（1）燃点──是指可燃物质加温受热，并点燃后，所放出的燃烧热能使该物质挥发出足够量的可燃蒸汽来维持燃烧的继续。

此时加温该物质所需的最低温度，即为该物质的“燃点”，也“着火点”。

物质的燃点越低，越容易燃烧。

（2）闪点──是指可燃液体挥发出来的蒸汽与空气形成的混合物，遇火源能够发生闪燃的最低温度。

（3）自燃点──是指可燃物质达到某一温度时，与空气接触，无需引火即可剧烈氧化而自行燃烧，发生这种情况的最低温度。

（4）引燃温度──按照标准实验，引燃爆炸性混合物的最低温度。

2.2.3 什么叫易燃物质、易燃气体、易燃或可燃液体、易燃薄雾？答：（1）易燃物质──指易燃气体、蒸汽、液体和薄雾。

（2）易燃气体──以一定比例与空气混合形成的爆炸性气体混合物的气体。

（3）易燃或可燃液体──在可预见的使用条件下能产生可燃蒸气或薄雾，闪点低于45℃的液体称易燃液体；闪点大于或等于45℃而低于120℃的液体称可燃液体。

（4）易燃薄雾──弥散在空气中的易燃液体的微滴。

2.2.4 什么叫爆炸极限、爆炸下限和爆炸上限？答：易燃气体、易燃液体的蒸气或可燃粉尘和空气混合达到一定浓度时，遇到火源就会发生爆炸。

达到爆炸的空气混合物的浓度，称之为爆炸极限。

爆炸极限通常以可燃气体、蒸气或粉尘在空气中的体积百分数来表示。

其最低浓度称为“爆炸下限”，最高浓度称为“爆炸上限”。

2.2.5 什么是爆炸性气体混合物和爆炸性气体环境？答：（1）爆炸性气体混合物──大气条件下气体、蒸气、薄雾状的易燃物质与空气的混合物，点燃后燃烧将在全范围内传播。

（2）爆炸气体环境──含有爆炸性气体混合物的环境。

2.2.6 什么是爆炸性粉尘混合物和爆炸性粉尘环境？答：（1）爆炸性粉尘混合物──大气条件下粉尘或纤维状易燃物质与空气的混合物，点燃后燃烧将在范围内传播（2）爆炸性粉尘环境──含有爆炸性粉尘混合物的环境。
