弹性力学及有限元复习题及参考答案

弹性力学与有限元分析复习题及其答案(绝密试题)一、填空题1、弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。

2、在弹性力学中规定，线应变以伸长时为正，缩短时为负，与正应力的正负号规定相适应。

3、在弹性力学中规定，切应变以直角变小时为正，变大时为负，与切应力的正负号规定相适应。

4、物体受外力以后，其内部将发生内力，它的集度称为应力。

与物体的形变和材料强度直接有关的，是应力在其作用截面的法线方向和切线方向的分量，也就是正应力和切应力。

应力及其分量的量纲是L -1MT -2。

5、弹性力学的基本假定为连续性、完全弹性、均匀性、各向同性。

6、平面问题分为平面应力问题和平面应变问题。

7、已知一点处的应力分量100=x σMPa ，50=y σMPa ，5010=xy τ MPa ，则主应力=1σ150MPa ，=2σ0MPa ，=1α6135' 。

8、已知一点处的应力分量， 200=x σMPa ，0=y σMPa ，400-=xy τ MPa ，则主应力=1σ512MPa ，=2σ-312 MPa ，=1α-37°57′。

9、已知一点处的应力分量，2000-=x σMPa ，1000=y σMPa ，400-=xy τ MPa ，则主应力=1σ1052 MPa ，=2σ-2052 MPa ，=1α-82°32′。

10、在弹性力学里分析问题，要考虑静力学、几何学和物理学三方面条件，分别建立三套方程。

11、表示应力分量与体力分量之间关系的方程为平衡微分方程。

12、边界条件表示边界上位移与约束，或应力与面力之间的关系式。

分为位移边界条件、应力边界条件和混合边界条件。

13、按应力求解平面问题时常采用逆解法和半逆解法。

14、有限单元法首先将连续体变换成为离散化结构，然后再用结构力学位移法进行求解。

其具体步骤分为单元分析和整体分析两部分。

15、每个单元的位移一般总是包含着两部分：一部分是由本单元的形变引起的，另一部分是由于其他单元发生了形变而连带引起的。

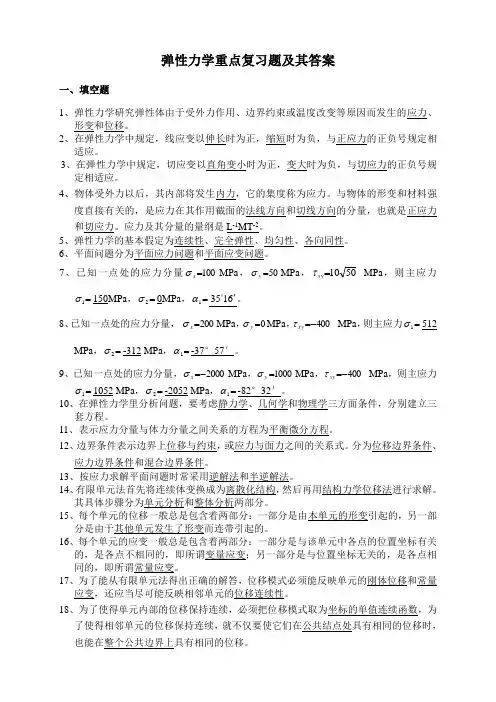

弹性力学重点复习题及其答案一、填空题1、弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。

2、在弹性力学中规定，线应变以伸长时为正，缩短时为负，与正应力的正负号规定相习惯。

3、在弹性力学中规定，切应变以直角变小时为正，变大时为负，与切应力的正负号规定相习惯。

4、物体受外力将来，其内部将发生内力，它的集度称为应力。

与物体的形变和材料强度直接有关的，是应力在其作用截面的法线方向和切线方向的分量，也算是正应力和切应力。

应力及其分量的量纲是L -1MT -2。

5、弹性力学的基本假定为延续性、彻底弹性、均匀性、各向同性。

6、平面问题分为平面应力问题和平面应变问题。

7、已知一点处的应力分量100=xσMPa ，50=yσMPa ，5010=xyτ MPa ，则主应力=1σ150MPa ，=2σ0MPa ，=1α6135' 。

8、已知一点处的应力分量， 200=xσMPa ，0=yσMPa ，400-=xyτ MPa ，则主应力=1σ512MPa ，=2σ-312 MPa ，=1α-37°57′。

9、已知一点处的应力分量，2000-=xσMPa ，1000=yσMPa ，400-=xyτ MPa ，则主应力=1σ1052 MPa ，=2σ-2052 MPa ，=1α-82°32′。

10、在弹性力学里分析问题，要思量静力学、几何学和物理学三方面条件，分别建立三套方程。

11、表示应力分量与体力分量之间关系的方程为平衡微分方程。

12、边界条件表示边界上位移与约束，或应力与面力之间的关系式。

分为位移边界条件、应力边界条件和混合边界条件。

13、按应力求解平面问题时常采用逆解法和半逆解法。

14、有限单元法首先将延续体变换成为离散化结构，然后再用结构力学位移法举行求解。

其具体步骤分为单元分析和整体分析两部分。

15、每个单元的位移普通总是包含着两部分：一部分是由本单元的形变引起的，另一部分是由于其他单元发生了形变而连带引起的。

《弹性力学及有限元基础》期末考试班级： 姓名： 学号：一．填空题（37分）1（9分）. 杆件在竖向体力分量f （常量）的作用下，其应力分量为：x C x 1=σ；32C y C y +=σ；0=xy τ。

支承条件如图所示，C 1 =______ ；C 2=______； C 3=______。

2（12分）. 一无限长双箱管道，深埋在地下，如图2所示，两箱中输送的气体压强均为σ0，设中间隔板AB （图中阴影所示）的位移分量为：u = Cx , v = 0，隔板材料模量为E 和μ。

计算隔板上各点的应力分量：σx = _______, σy ,= ______, σz =______。

3（9分）. 圆环的内半径为r ，外半径为R ，受内压力q 1及外压力q 2的作用。

若内表面的环向应力为0，则内外压力的关系是：_________________。

4（10分）．等截面实心直杆受扭矩的作用，假设应力函数为：()()222222y bx a by x a k -++-=Φ，扭矩引起的单位长度扭转角测得为θ，材料的剪切弹性模量为G ，a 、b 均为常数，则k = _____ 二．分析题5．（20分）一宽度为b 的单向薄板，两长边简支，横向荷载为⎪⎭⎫⎝⎛=b y p p πsin 0，计算板的挠度方程。

（设材料的弹性模量为E ，泊松比为μ，薄板的弯曲刚度为D ）6．(20分)如图，一长度为l 的简支梁，在距右端为c 的位置作用一集中荷载P ，请用里兹法计算梁的挠度曲线。

（设挠度曲线为)(x l ax w -=，a 为代求系数）7．（23分）1cm 厚的三角形悬臂梁，长4m ，高2m 。

其三个顶点i , j , k 及内部点m 的面积坐标如图所示。

在面积坐标（1/8，1/2，3/8）处和j 节点处受到10kN 的集中力的作用，在jk 边受到垂直于斜边的线性分布力的作用。

用一个4节点的三角形单元对此题1图 题2图 x 题5图悬臂梁进行有限元分析，域内任一点的位移都表示成⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+++=+++=m m k k j j i i m m k k j j i i v N v N v N v N v u N u N u N u N u 。

分析计算题1、试写出无体力情况下平面问题的应力分量存在的必要条件，并考虑下列平面问题的应力分量是否可能在弹性体中存在。

（1）By Ax x +=σ，Dy Cx y +=σ，Fy Ex xy +=τ； （2）)(22y x A x +=σ，)(22y x B y +=σ，Cxy xy =τ； 其中，A ，B ，C ，D ，E ，F 为常数。

解：应力分量存在的必要条件是必须满足下列条件：（1）在区域内的平衡微分方程⎪⎪⎩⎪⎪⎨⎧=∂∂+∂∂=∂∂+∂∂00x yy x xy y yxx τστσ；（2）在区域内的相容方程()02222=+⎪⎪⎭⎫ ⎝⎛∂∂+∂∂y x y x σσ；（3）在边界上的应力边界条件()()()()⎪⎩⎪⎨⎧=+=+s fl m s f m l y s xy y xs yx x τστσ；（4）对于多连体的位移单值条件。

（1）此组应力分量满足相容方程。

为了满足平衡微分方程，必须A =-F ，D =-E 。

此外还应满足应力边界条件。

（2）为了满足相容方程，其系数必须满足A +B =0；为了满足平衡微分方程，其系数必须满足A =B =-C /2。

上两式是矛盾的，因此，此组应力分量不可能存在。

2、已知应力分量312x C Qxy x +-=σ，2223xyC y -=σ，y x C y C xy 2332--=τ，体力不计，Q 为常数。

试利用平衡微分方程求系数C 1，C 2，C 3。

解：将所给应力分量代入平衡微分方程⎪⎪⎩⎪⎪⎨⎧=∂∂+∂∂=∂∂+∂∂00x yy xxy y yxx τστσ 得⎩⎨⎧=--=--+-023033322322212xy C xy C x C y C x C Qy 即()()()⎩⎨⎧=+=+--0230333222231xy C C y C Q x C C 由x ，y 的任意性，得⎪⎩⎪⎨⎧=+=+=-023030332231C C C Q C C 由此解得，61Q C =，32Q C -=，23QC = 3、已知应力分量q x -=σ，q y -=σ，0=xy τ，判断该应力分量是否满足平衡微分方程和相容方程。

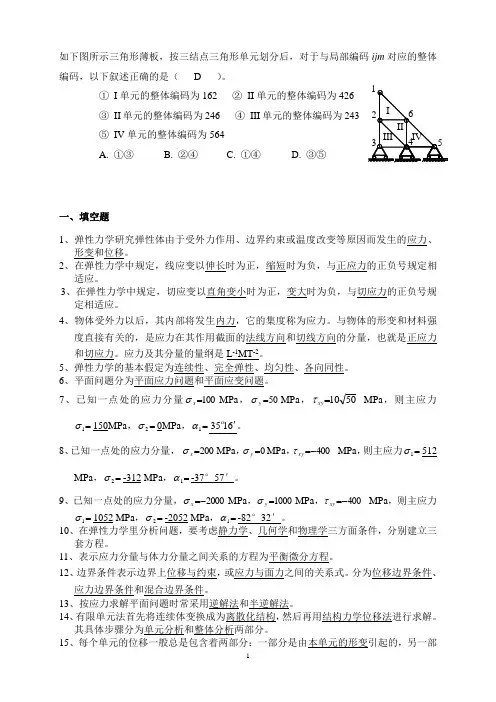

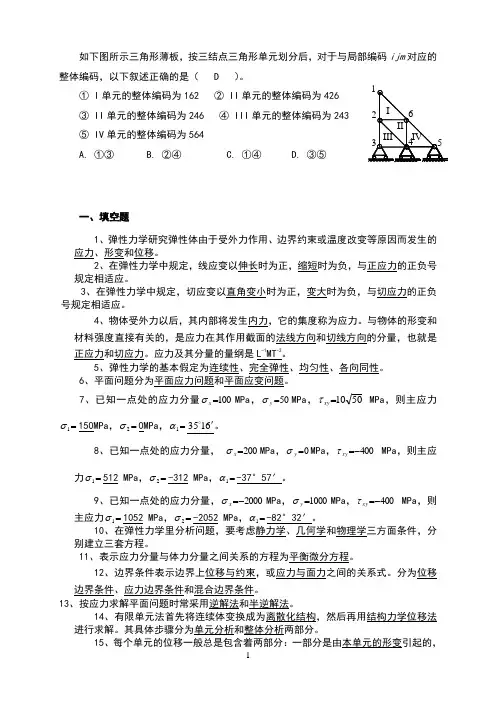

如下图所示三角形薄板，按三结点三角形单元划分后，对于与局部编码ijm 对应的整体编码，以下叙述正确的是（ D ）。

① I 单元的整体编码为162 ② II 单元的整体编码为426 ③ II 单元的整体编码为246 ④ III 单元的整体编码为243 ⑤ IV 单元的整体编码为564A. ①③B. ②④C. ①④D. ③⑤一、填空题 1、弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。

2、在弹性力学中规定，线应变以伸长时为正，缩短时为负，与正应力的正负号规定相适应。

3、在弹性力学中规定，切应变以直角变小时为正，变大时为负，与切应力的正负号规定相适应。

4、物体受外力以后，其内部将发生内力，它的集度称为应力。

与物体的形变和材料强度直接有关的，是应力在其作用截面的法线方向和切线方向的分量，也就是正应力和切应力。

应力及其分量的量纲是L -1MT -2。

5、弹性力学的基本假定为连续性、完全弹性、均匀性、各向同性。

6、平面问题分为平面应力问题和平面应变问题。

7、已知一点处的应力分量100=x σMPa ，50=y σMPa ，5010=xy τ MPa ，则主应力=1σ150MPa ，=2σ0MPa ，=1α6135' 。

8、已知一点处的应力分量， 200=x σMPa ，0=y σMPa ，400-=xy τ MPa ，则主应力=1σ512MPa ，=2σ-312 MPa ，=1α-37°57′。

9、已知一点处的应力分量，2000-=x σMPa ，1000=y σMPa ，400-=xy τ MPa ，则主应力=1σ1052 MPa ，=2σ-2052 MPa ，=1α-82°32′。

10、在弹性力学里分析问题，要考虑静力学、几何学和物理学三方面条件，分别建立三套方程。

11、表示应力分量与体力分量之间关系的方程为平衡微分方程。

12、边界条件表示边界上位移与约束，或应力与面力之间的关系式。

2012年度弹性力学与有限元分析复习题及其答案(绝密试题)一、填空题1、弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。

2、在弹性力学中规定，线应变以伸长时为正，缩短时为负，与正应力的正负号规定相适应。

3、在弹性力学中规定，切应变以直角变小时为正，变大时为负，与切应力的正负号规定相适应。

4、物体受外力以后，其内部将发生内力，它的集度称为应力。

与物体的形变和材料强度直接有关的，是应力在其作用截面的法线方向和切线方向的分量，也就是正应力和切应力。

应力及其分量的量纲是L -1MT -2。

5、弹性力学的基本假定为连续性、完全弹性、均匀性、各向同性。

6、平面问题分为平面应力问题和平面应变问题。

7、已知一点处的应力分量100=x σMPa ，50=y σMPa ，5010=xy τ MPa ，则主应力=1σ150MPa ，=2σ0MPa ，=1α6135' 。

8、已知一点处的应力分量， 200=x σMPa ，0=y σMPa ，400-=xy τ MPa ，则主应力=1σ512MPa ，=2σ-312 MPa ，=1α-37°57′。

9、已知一点处的应力分量，2000-=x σMPa ，1000=y σMPa ，400-=xy τ MPa ，则主应力=1σ1052 MPa ，=2σ-2052 MPa ，=1α-82°32′。

10、在弹性力学里分析问题，要考虑静力学、几何学和物理学三方面条件，分别建立三套方程。

11、表示应力分量与体力分量之间关系的方程为平衡微分方程。

12、边界条件表示边界上位移与约束，或应力与面力之间的关系式。

分为位移边界条件、应力边界条件和混合边界条件。

13、按应力求解平面问题时常采用逆解法和半逆解法。

14、有限单元法首先将连续体变换成为离散化结构，然后再用结构力学位移法进行求解。

其具体步骤分为单元分析和整体分析两部分。

15、每个单元的位移一般总是包含着两部分：一部分是由本单元的形变引起的，另一部分是由于其他单元发生了形变而连带引起的。

弹性力学重点复习题及其答案一、填空题1、弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。

2、在弹性力学中规定，线应变以伸长时为正，缩短时为负，与正应力的正负号规定相适应。

3、在弹性力学中规定，切应变以直角变小时为正，变大时为负，与切应力的正负号规定相适应。

4、物体受外力以后，其内部将发生内力，它的集度称为应力。

与物体的形变和材料强度直接有关的，是应力在其作用截面的法线方向和切线方向的分量，也就是正应力和切应力。

应力及其分量的量纲是L -1MT -2。

5、弹性力学的基本假定为连续性、完全弹性、均匀性、各向同性。

6、平面问题分为平面应力问题和平面应变问题。

7、已知一点处的应力分量100=x σMPa ，50=y σMPa ，5010=xy τ MPa ，则主应力=1σ150MPa ，=2σ0MPa ，=1α6135' 。

8、已知一点处的应力分量， 200=x σMPa ，0=y σMPa ，400-=xy τ MPa ，则主应力=1σ512MPa ，=2σ-312 MPa ，=1α-37°57′。

9、已知一点处的应力分量，2000-=x σMPa ，1000=y σMPa ，400-=xy τ MPa ，则主应力=1σ1052 MPa ，=2σ-2052 MPa ，=1α-82°32′。

10、在弹性力学里分析问题，要考虑静力学、几何学和物理学三方面条件，分别建立三套方程。

11、表示应力分量与体力分量之间关系的方程为平衡微分方程。

12、边界条件表示边界上位移与约束，或应力与面力之间的关系式。

分为位移边界条件、应力边界条件和混合边界条件。

13、按应力求解平面问题时常采用逆解法和半逆解法。

14、有限单元法首先将连续体变换成为离散化结构，然后再用结构力学位移法进行求解。

其具体步骤分为单元分析和整体分析两部分。

15、每个单元的位移一般总是包含着两部分：一部分是由本单元的形变引起的，另一部分是由于其他单元发生了形变而连带引起的。

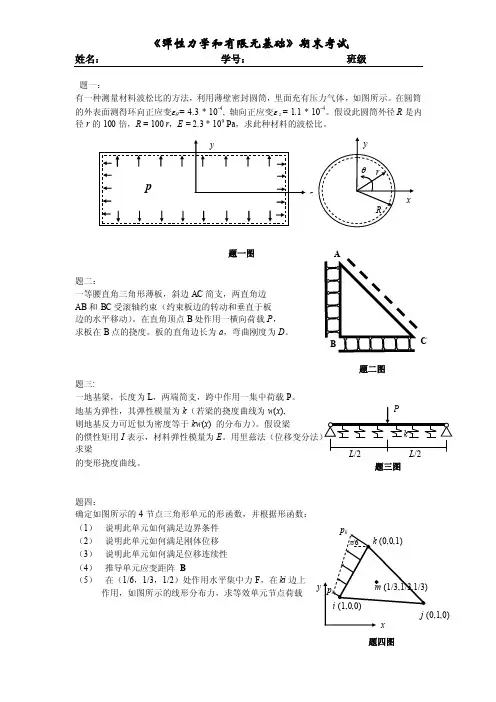

题一：有一种测量材料波松比的方法，利用薄壁密封圆筒，里面充有压力气体，如图所示。

在圆筒的外表面测得环向正应变εθ= 4.3 * 10-4, 轴向正应变ε z= 1.1 * 10-4。

假设此圆筒外径R是内径r的100倍，R = 100 r，E = 2.3 * 109 Pa，求此种材料的波松比。

题二：一等腰直角三角形薄板，斜边AC简支，两直角边AB和BC受滚轴约束（约束板边的转动和垂直于板边的水平移动）。

在直角顶点B处作用一横向荷载P，求板在B点的挠度。

板的直角边长为a，弯曲刚度为D。

题三:一地基梁，长度为L，两端简支，跨中作用一集中荷载P。

地基为弹性，其弹性模量为k（若梁的挠度曲线为w(x),则地基反力可近似为密度等于kw(x) 的分布力）。

假设梁的惯性矩用I表示，材料弹性模量为E求梁的变形挠度曲线。

题四：确定如图所示的4节点三角形单元的形函数，并根据形函数：（1）说明此单元如何满足边界条件（2）说明此单元如何满足刚体位移（3）说明此单元如何满足位移连续性（4）推导单元应变距阵B（5）在（1/6，1/3，1/2）处作用水平集中力F，在ki边上作用，如图所示的线形分布力，求等效单元节点荷载z题一图题二图题三图题四图试题答案题一：由于R >> t ，可以假设σz 沿厚度方向均匀分布。

设内压强为p ，则：Rtpr z 22=σ 由轴对称圆筒的应力计算公式可得：)~0(112222p p r R R -=---=ρσρ；p Rtr p rR R 2222211=-+=ρσφ由于σz ，σφ和远大于σρ，所以σρ可假设为0。

由虎克定律：()φσσεv E z z -=1；()z v Eσσεφφ-=1，再加上z σσφ2=可推导出：zzv εεεεφφ--=22=0.28题二：由对称性可知，所求的B 点挠度即为四边简直方板的中心点的挠度，方板的边长为a 2，在中心位置受到的横向集中力为4F 。

三角级数解为；()∑∑∑∑∞=∞=∞=∞=+=⎪⎪⎭⎫⎝⎛+=..5,3,1,...5,3,1222211222222224132222sin 2sin 216m n m n nmD Faa n a m n m D a Fw ππππ题三：设梁的挠度为：∑∞==1sinm m lxm B w π，此挠度曲线满足边界条件。

弹性力学与有限元分析试题及参考答案四、分析计算题1、试写出无体力情况下平面问题的应力分量存在的必要条件，并考虑下列平面问题的应力分量是否可能在弹性体中存在。

（1）By Ax x +=σ，Dy Cx y +=σ，Fy Ex xy +=τ； （2）)(22y x A x +=σ，)(22y x B y +=σ，Cxy xy =τ； 其中，A ，B ，C ，D ，E ，F 为常数。

解：应力分量存在的必要条件是必须满足下列条件：（1）在区域内的平衡微分方程⎪⎪⎩⎪⎪⎨⎧=∂∂+∂∂=∂∂+∂∂00x yy xxy y yxx τστσ；（2）在区域内的相容方程()02222=+⎪⎪⎭⎫ ⎝⎛∂∂+∂∂y x y x σσ；（3）在边界上的应力边界条件()()()()⎪⎩⎪⎨⎧=+=+s fl m s f m l y s xy y xs yx x τστσ；（4）对于多连体的位移单值条件。

（1）此组应力分量满足相容方程。

为了满足平衡微分方程，必须A =-F ，D =-E 。

此外还应满足应力边界条件。

（2）为了满足相容方程，其系数必须满足A +B =0；为了满足平衡微分方程，其系数必须满足A =B =-C /2。

上两式是矛盾的，因此，此组应力分量不可能存在。

2、已知应力分量312x C Qxy x +-=σ，2223xy C y -=σ，y x C y C xy 2332--=τ，体力不计，Q 为常数。

试利用平衡微分方程求系数C 1，C 2，C 3。

解：将所给应力分量代入平衡微分方程⎪⎪⎩⎪⎪⎨⎧=∂∂+∂∂=∂∂+∂∂00x yy x xy y yxx τστσ 得⎩⎨⎧=--=--+-023033322322212xy C xy C x C y C x C Qy 即()()()⎩⎨⎧=+=+--0230333222231xy C C y C Q x C C 由x ，y 的任意性，得⎪⎩⎪⎨⎧=+=+=-023030332231C C C Q C C 由此解得，61Q C =，32Q C -=，23QC = 3、已知应力分量q x -=σ，q y -=σ，0=xy τ，判断该应力分量是否满足平衡微分方程和相容方程。

《弹性力学》复习题
1. 用最小势能原理求解图示结构的结点转角，已知各杆抗弯刚度均为EI = 5.4×104 kN·m2。

2．用最小势能原理求解图示结构在均布荷载作用下的结点转角，已知抗弯刚度为EI = 5.6×104 kN·m2。

3．图示为水库大坝示意图，设其长度远大于截面尺寸，求其在静水压力作用下的应力分布。

请采用合适的弹性力学模型对其进行简化，并写出其基本方程。

4．求图示结构在所给坐标系下的整体原始刚度矩阵（各杆件抗压刚度均为EA）。

5．计算抗压刚度为EA的图示结构在引入边界条件之前的原始刚度矩阵。

6. 求图示结构引入边界条件之前的原始整体刚度矩阵和综合结点荷载列阵，设各杆抗弯刚度为EI，不考虑轴向变形和剪切影响。

7. 计算图示常应变三角形单元的单元刚度矩阵。

已知弹性模量E，厚度t，泊松比υ＝0。

弹性力学及有限元考试复习简答题1、简述有限单元法常分析的问题。

答：有限单元法是一种用于连续场分析的数值模拟技术，他不仅可以对机械、建筑结构的位移场和应力场进行分析，还可以对电磁学中的电磁场、传热学中的温度场、流体力学中的流体场进行分析。

2、在有限单元法中，位移模式应满足哪些基本条件。

答：1位移函数在单元节点的值应等于节点位移（即单元内部是连续的）2所选位移函数必须保证有限元的解收敛于真实解3、简述有限单元法结构刚度矩阵的特点。

答：对称矩阵奇异矩阵稀疏矩阵具有相对独立性4、简述有限单元法中单元刚度矩阵的性质。

答：1．单元刚度矩阵是对阵矩阵2．单元刚度矩阵的主对角线元素恒为正值3．单元刚度矩阵是奇异矩阵4．单元刚度矩阵仅与本身有关5、简述有限元法中选取单元位移函数（多项式）的一般原则。

答：必须假定一个函数，所假定的位移函数必须满足两个条件：其一，它在单元节点上的值应等于节点位移；其二，由该函数出发得到的有限元解收敛于真实解。

6、要保证有限单元法计算结果的收敛性，位移函数必须满足那些条件？答：1、完备性条件：要求单元的位移函数必须能够满足刚性位移和常量应变状态2、协调性条件：要求单元的位移函数在单元内部必须是连续函数，且必须保证相邻单元间位移协调9、用有限元法分析实际工程问题有哪些基本步骤？需要注意什么问题？1）建立实际工程问题的计算模型2）选择适当的分析工具侧重考虑以下几个方面1）前处理（Preproceing）2）求解（Solution）3）后处理（Potproceing10、在弹性力学中根据什么分别推导出平衡微分方程、几何方程、物理方程，这三个方程分别表示什么关系？答：根据静力学、几何学和物理学三方面条件，分别推导出平衡方程、几何方程和物理方程；三组方程分别表示：应力与载荷关系、应变与位移关系、应力与应变关系。

11、什么是平面应力问题？什么是平面应变问题？分别写出平面应力问题和平面应变问题的物理方程。
