Logistic映射是一维离散混沌系统

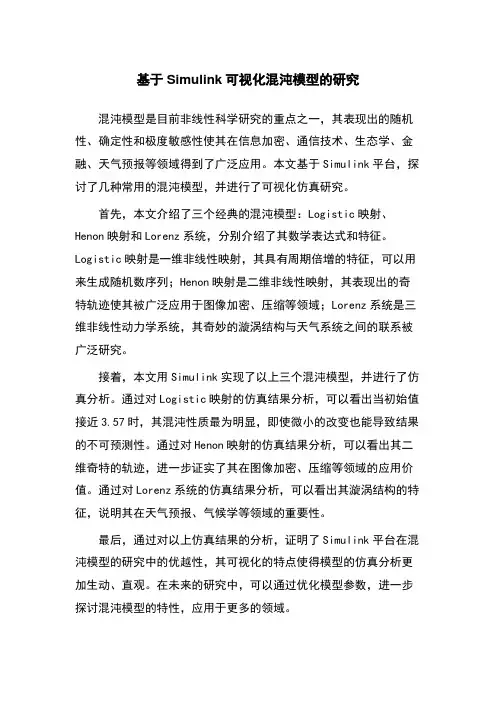

基于Simulink可视化混沌模型的研究
混沌模型是目前非线性科学研究的重点之一，其表现出的随机性、确定性和极度敏感性使其在信息加密、通信技术、生态学、金融、天气预报等领域得到了广泛应用。

本文基于Simulink平台，探讨了几种常用的混沌模型，并进行了可视化仿真研究。

首先，本文介绍了三个经典的混沌模型：Logistic映射、Henon映射和Lorenz系统，分别介绍了其数学表达式和特征。

Logistic映射是一维非线性映射，其具有周期倍增的特征，可以用来生成随机数序列；Henon映射是二维非线性映射，其表现出的奇特轨迹使其被广泛应用于图像加密、压缩等领域；Lorenz系统是三维非线性动力学系统，其奇妙的漩涡结构与天气系统之间的联系被广泛研究。

接着，本文用Simulink实现了以上三个混沌模型，并进行了仿真分析。

通过对Logistic映射的仿真结果分析，可以看出当初始值接近3.57时，其混沌性质最为明显，即使微小的改变也能导致结果的不可预测性。

通过对Henon映射的仿真结果分析，可以看出其二维奇特的轨迹，进一步证实了其在图像加密、压缩等领域的应用价值。

通过对Lorenz系统的仿真结果分析，可以看出其漩涡结构的特征，说明其在天气预报、气候学等领域的重要性。

最后，通过对以上仿真结果的分析，证明了Simulink平台在混沌模型的研究中的优越性，其可视化的特点使得模型的仿真分析更加生动、直观。

在未来的研究中，可以通过优化模型参数，进一步探讨混沌模型的特性，应用于更多的领域。

4种混沌映射的特点
混沌映射是一种重要的非线性动力学系统，具有复杂的动力学特性，已经被广泛应用于许多领域。

本文介绍了四种常见的混沌映射及其特点。

1. Logistic映射
Logistic映射是一种广泛应用于混沌理论研究中的典型非线性动力学系统。

它的特点是简单易行，具有双稳态和混沌行为，是研究混沌现象的经典示例。

2. Henon映射
Henon映射是一种双参数混沌映射，它的特点是具有分形结构、非周期性、高度敏感依赖于初值和参数，并且在参数空间中形成了复杂的混沌吸引子。

3. Lorenz映射
Lorenz映射是一种具有吸引子的三维非线性动力学系统，它的特点是具有强的混沌行为和灵敏的初始条件依赖性，常被用于模拟大气和海洋中的流体运动。

4. Ikeda映射
Ikeda映射是一种典型的非线性动力学系统，它的特点是具有高度敏感的初值和参数、分形结构和复杂的混沌吸引子，常被用于研究光学系统中的非线性动力学现象。

以上是四种典型的混沌映射及其特点。

混沌映射在科学研究、信息加密、密码学、图像处理等领域有着广泛的应用价值，未来将会有
更多的研究和应用。

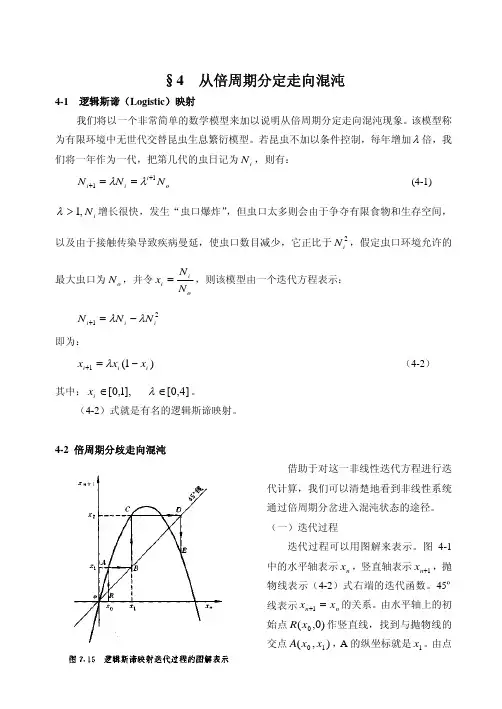

§4 从倍周期分定走向混沌4-1 逻辑斯谛（Logistic ）映射我们将以一个非常简单的数学模型来加以说明从倍周期分定走向混沌现象。

该模型称为有限环境中无世代交替昆虫生息繁衍模型。

若昆虫不加以条件控制，每年增加λ倍，我们将一年作为一代，把第几代的虫日记为，则有：i N o i i i N N N 11++==λλ (4-1)i N ,1>λ增长很快，发生“虫口爆炸”，但虫口太多则会由于争夺有限食物和生存空间，以及由于接触传染导致疾病曼延，使虫口数目减少，它正比于，假定虫口环境允许的最大虫口为，并令2i N o N oii N N x =，则该模型由一个迭代方程表示： 21i i i N N N λλ−=+即为：)1(1i i i x x x −=+λ （4-2）其中：]4,0[],1,0[∈∈λi x 。

（4-2）式就是有名的逻辑斯谛映射。

4-2 倍周期分歧走向混沌借助于对这一非线性迭代方程进行迭代计算，我们可以清楚地看到非线性系统通过倍周期分岔进入混沌状态的途径。

（一）迭代过程迭代过程可以用图解来表示。

图4-1中的水平轴表示，竖直轴表示，抛物线表示（4-2）式右端的迭代函数。

45º线表示n x 1+n x n n x x =+1的关系。

由水平轴上的初始点作竖直线，找到与抛物线的交点，A 的纵坐标就是。

由点)0,(0x R ),(10x x A 1x),(10x x A 作水平直线，求它与45º线的交点，经B 点再作竖直线，求得与抛物线的交点，这样就得到了。

仿此做法可得到所迭代点。

),(11x x B ),(21x x 2x 从任何初始值出发迭代时，一般有个暂态过程。

但我们关心的不是暂态过程，而是这所趋向的终态集。

终态集的情况与控制参数λ有很大关系。

增加λ值就意味着增加系统的非线性的程度。

改变λ值，不仅仅改变了终态的量，而且也改变了终态的质。

它所影响的不仅仅是终态所包含的定态的个数和大小，而且也影响到终态究竟会不会达到稳定。

logistic混沌加密原理Logistic混沌加密原理是一种基于混沌理论的加密算法，它利用混沌系统的不可预测性和复杂性来保护数据的安全性。

Logistic混沌加密原理的基本思想是通过对明文进行混沌变换，使其变得随机和不可预测，从而达到加密的目的。

Logistic混沌加密原理的核心是Logistic映射函数，它是一种非线性的动态系统，可以产生复杂的混沌序列。

Logistic映射函数的公式为：Xn+1 = r * Xn * (1 - Xn)其中，Xn表示第n次迭代的结果，r是一个常数，通常取值在3.57到4之间。

通过不断迭代，Logistic映射函数可以产生一个随机的、不可预测的序列，这个序列被称为Logistic混沌序列。

Logistic混沌加密原理的加密过程如下：1. 初始化：选择一个初始值X0和一个密钥K，将X0作为明文的一部分，K作为加密密钥。

2. 生成密钥流：使用Logistic映射函数生成一个随机的、不可预测的密钥流，将其与明文进行异或运算，得到密文。

3. 解密：使用相同的初始值X0和密钥K，使用Logistic映射函数生成相同的密钥流，将其与密文进行异或运算，得到明文。

Logistic混沌加密原理具有以下优点：1. 安全性高：Logistic混沌序列具有随机性和不可预测性，使得攻击者无法破解密文。

2. 速度快：Logistic混沌加密算法的加密和解密速度都很快，适用于实时加密和解密。

3. 灵活性强：Logistic混沌加密算法可以根据需要选择不同的参数，以适应不同的加密需求。

4. 实现简单：Logistic混沌加密算法的实现非常简单，只需要进行一些基本的数学运算即可。

总之，Logistic混沌加密原理是一种非常有效的加密算法，它利用混沌系统的不可预测性和复杂性来保护数据的安全性。

在实际应用中，Logistic混沌加密算法可以用于保护敏感数据的安全，例如网络通信、金融交易等领域。

logistic映射混沌加密算法混沌理论是一种非线性动力学系统的研究方法，其核心思想是通过微小的初始条件差异引起系统的巨大变化，表现出复杂、随机且不可预测的行为。

混沌理论在信息安全领域具有重要的应用，其中logistic映射混沌加密算法是一种常用的加密方法。

logistic映射是一种简单而有效的动力学系统，其公式为Xn+1 = r*Xn*(1-Xn)，其中Xn表示第n个时间点的状态值，r为控制参数，通常取值在0到4之间。

通过迭代计算，logistic映射可以产生一系列的状态值，这些值呈现出混沌的特性。

logistic映射混沌加密算法的基本思想是将待加密的数据与logistic映射的状态值进行异或运算，以增加数据的随机性和不可预测性。

具体加密过程如下：1. 初始化：设置初始状态X0和控制参数r的值，选择合适的初始状态和控制参数是保证加密效果的关键。

2. 生成密钥流：通过迭代计算logistic映射的状态值，得到一系列的随机数作为密钥流。

密钥流的长度取决于需要加密的数据长度。

3. 加密：将待加密的数据与密钥流进行异或运算，生成密文。

异或运算的特点是相同位上的数字相同则结果为0，不同则结果为1，这样可以实现简单而高效的加密过程。

4. 解密：使用相同的初始状态和控制参数，再次生成密钥流，将密文与密钥流进行异或运算，得到原始数据。

logistic映射混沌加密算法具有以下特点：1. 高度随机性：由于logistic映射本身的混沌性质，生成的密钥流具有高度随机性，使得加密后的数据无法被破解。

2. 非线性变换：logistic映射混沌加密算法采用非线性的异或运算，使得加密后的数据与原始数据之间的关系变得非常复杂，增加了破解的难度。

3. 实时性：logistic映射混沌加密算法具有较高的加密速度，适用于对大量数据进行实时加密和解密的场景。

4. 简单性：logistic映射混沌加密算法的实现较为简单，只需要进行简单的数学运算，不需要复杂的计算和存储。

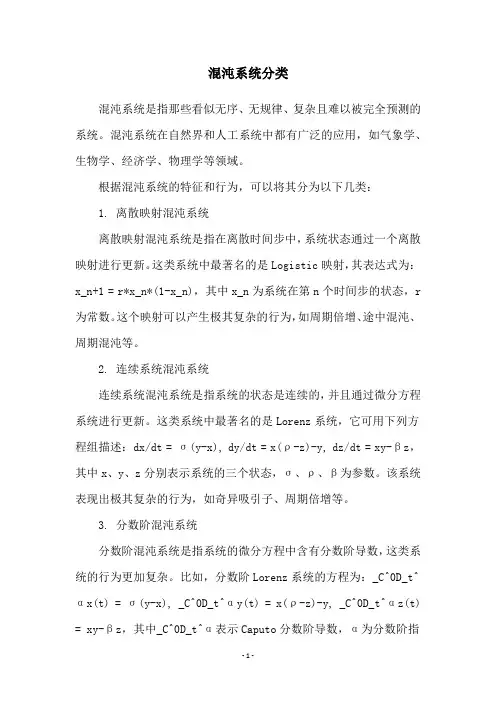

混沌系统分类混沌系统是指那些看似无序、无规律、复杂且难以被完全预测的系统。

混沌系统在自然界和人工系统中都有广泛的应用，如气象学、生物学、经济学、物理学等领域。

根据混沌系统的特征和行为，可以将其分为以下几类：1. 离散映射混沌系统离散映射混沌系统是指在离散时间步中，系统状态通过一个离散映射进行更新。

这类系统中最著名的是Logistic映射，其表达式为：x_n+1 = r*x_n*(1-x_n)，其中x_n为系统在第n个时间步的状态，r 为常数。

这个映射可以产生极其复杂的行为，如周期倍增、途中混沌、周期混沌等。

2. 连续系统混沌系统连续系统混沌系统是指系统的状态是连续的，并且通过微分方程系统进行更新。

这类系统中最著名的是Lorenz系统，它可用下列方程组描述：dx/dt = σ(y-x), dy/dt = x(ρ-z)-y, dz/dt = xy-βz，其中x、y、z分别表示系统的三个状态，σ、ρ、β为参数。

该系统表现出极其复杂的行为，如奇异吸引子、周期倍增等。

3. 分数阶混沌系统分数阶混沌系统是指系统的微分方程中含有分数阶导数，这类系统的行为更加复杂。

比如，分数阶Lorenz系统的方程为：_C^0D_t^αx(t) = σ(y-x), _C^0D_t^αy(t) = x(ρ-z)-y, _C^0D_t^αz(t) = xy-βz，其中_C^0D_t^α表示Caputo分数阶导数，α为分数阶指数。

该系统表现出的行为更加丰富，如多重奇异吸引子、混沌吸引子等。

4. 拓扑混沌系统拓扑混沌系统是指系统的结构可以用拓扑学的方法来描述，比如网络拓扑结构。

这类系统中最著名的是Chua电路，它可用下列方程描述：C(dVc/dt) = g(Vb-Vc) - I_1, L(di/dt) = Vc-Va, C(dVb/dt) = g(Vc-Vb) + g(Va-Vb), L(di_1/dt) = Vb-Va-Ri_1，其中Va、Vb、Vc、i、i_1为电路的状态变量，C、L、R、g分别表示电容、电感、电阻和非线性电感。

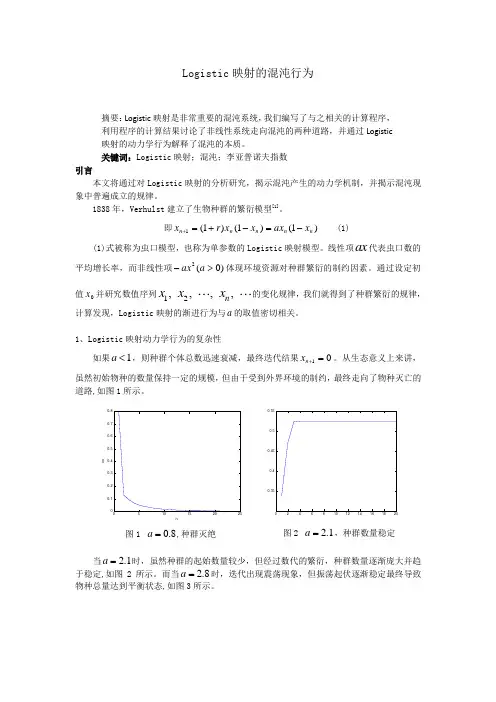

Logistic 映射的混沌行为摘要：Logistic 映射是非常重要的混沌系统，我们编写了与之相关的计算程序，利用程序的计算结果讨论了非线性系统走向混沌的两种道路，并通过Logistic映射的动力学行为解释了混沌的本质。

关键词：Logistic 映射；混沌；李亚普诺夫指数引言本文将通过对Logistic 映射的分析研究，揭示混沌产生的动力学机制，并揭示混沌现象中普遍成立的规律。

1838年，Verhulst 建立了生物种群的繁衍模型[1]。

即)1()1()1(1n n n n n x ax x x r x -=-+=+ (1)(1)式被称为虫口模型，也称为单参数的Logistic 映射模型。

线性项ax 代表虫口数的平均增长率，而非线性项)0(2>-a ax 体现环境资源对种群繁衍的制约因素。

通过设定初值0x 并研究数值序列12,,,,n x x x 的变化规律，我们就得到了种群繁衍的规律，计算发现，Logistic 映射的渐进行为与a 的取值密切相关。

1、Logistic 映射动力学行为的复杂性如果1<a ，则种群个体总数迅速衰减，最终迭代结果01=+n x 。

从生态意义上来讲，虽然初始物种的数量保持一定的规模，但由于受到外界环境的制约，最终走向了物种灭亡的道路,如图1所示。

n x n当1.2=a 时，虽然种群的起始数量较少，但经过数代的繁衍，种群数量逐渐庞大并趋于稳定,如图2所示。

而当8.2=a 时，迭代出现震荡现象，但振荡起伏逐渐稳定最终导致物种总量达到平衡状态,如图3所示。

图1 ,种群灭绝 8.0=a 图2 ，种群数量稳定 1.2=a图3 8.2=a ，种群数量稳定 图4 ，种群数量出现周期二行为当3>a 时，Logistic 映射开始出现周期振荡现象，当1.3=a 时，迭代结果在两个值之间交替出现，意味着物种繁衍出现了大小年情况，此时，Logistic 映射进入周期二轨道, 如图4所示。

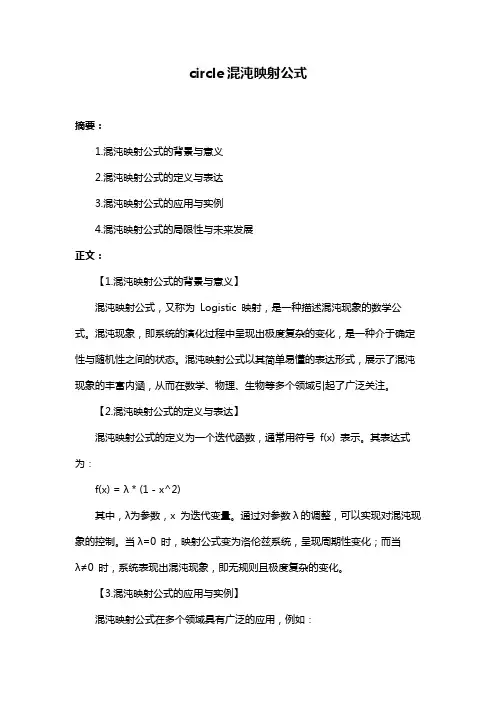

circle混沌映射公式摘要：1.混沌映射公式的背景与意义2.混沌映射公式的定义与表达3.混沌映射公式的应用与实例4.混沌映射公式的局限性与未来发展正文：【1.混沌映射公式的背景与意义】混沌映射公式，又称为Logistic 映射，是一种描述混沌现象的数学公式。

混沌现象，即系统的演化过程中呈现出极度复杂的变化，是一种介于确定性与随机性之间的状态。

混沌映射公式以其简单易懂的表达形式，展示了混沌现象的丰富内涵，从而在数学、物理、生物等多个领域引起了广泛关注。

【2.混沌映射公式的定义与表达】混沌映射公式的定义为一个迭代函数，通常用符号f(x) 表示。

其表达式为：f(x) = λ * (1 - x^2)其中，λ为参数，x 为迭代变量。

通过对参数λ的调整，可以实现对混沌现象的控制。

当λ=0 时，映射公式变为洛伦兹系统，呈现周期性变化；而当λ≠0 时，系统表现出混沌现象，即无规则且极度复杂的变化。

【3.混沌映射公式的应用与实例】混沌映射公式在多个领域具有广泛的应用，例如：(1) 在气象学中，混沌映射公式可以用于描述大气环流的演变，从而预测天气变化；(2) 在生态学中，混沌映射公式可以用于描述种群数量的变化，从而揭示生态系统的动态规律；(3) 在经济学中，混沌映射公式可以用于描述经济系统的演化，从而预测市场变化。

【4.混沌映射公式的局限性与未来发展】尽管混沌映射公式在描述混沌现象方面具有较高的准确性，但它仍然存在一定的局限性。

例如，在实际应用中，映射公式的参数λ选取较为主观，不同的参数选取可能导致系统表现出不同的混沌现象。

因此，如何客观地选取参数λ，提高混沌映射公式的预测准确性，是未来研究的一个重要方向。

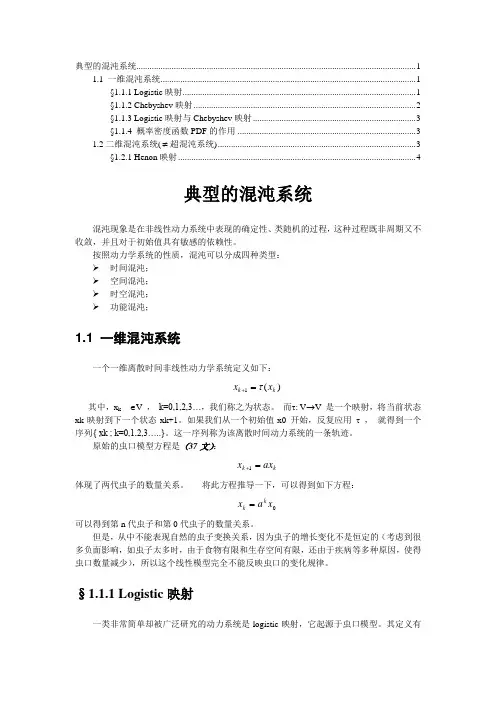

典型的混沌系统 (1)1.1 一维混沌系统 (1)§1.1.1 Logistic 映射 (1)§1.1.2 Chebyshev 映射 (2)§1.1.3 Logistic 映射与Chebyshev 映射 (3)§1.1.4 概率密度函数PDF 的作用 (3)1.2二维混沌系统(≠超混沌系统) (3)§1.2.1 Henon 映射 (4)典型的混沌系统混沌现象是在非线性动力系统中表现的确定性、类随机的过程，这种过程既非周期又不收敛，并且对于初始值具有敏感的依赖性。

按照动力学系统的性质，混沌可以分成四种类型：➢ 时间混沌；➢ 空间混沌；➢ 时空混沌；➢ 功能混沌；1.1 一维混沌系统一个一维离散时间非线性动力学系统定义如下：)(1k k x x τ=+其中，x k ∈V ， k=0,1,2,3…，我们称之为状态。

而τ: V →V 是一个映射，将当前状态xk 映射到下一个状态xk+1。

如果我们从一个初始值x0 开始，反复应用 τ ， 就得到一个序列{ xk ; k=0,1,2,3…..}。

这一序列称为该离散时间动力系统的一条轨迹。

原始的虫口模型方程是（37文）：k k ax x =+1体现了两代虫子的数量关系。

将此方程推导一下，可以得到如下方程：0x a x k k =可以得到第n 代虫子和第0代虫子的数量关系。

但是，从中不能表现自然的虫子变换关系，因为虫子的增长变化不是恒定的（考虑到很多负面影响，如虫子太多时，由于食物有限和生存空间有限，还由于疾病等多种原因，使得虫口数量减少），所以这个线性模型完全不能反映虫口的变化规律。

§1.1.1 Logistic 映射一类非常简单却被广泛研究的动力系统是logistic 映射，它起源于虫口模型。

其定义有多种形式。

1．形式一)1(1k k k x x x -=+μ其中，混沌域为(0,1)，0 ≤ μ ≤ 4 称为分枝参数，x k ∈(0,1)。
