测量&工程部©Leica Geosystems AG 版权所有 所有的说明及描述及技术数据，如有变动，恕不另行通知。

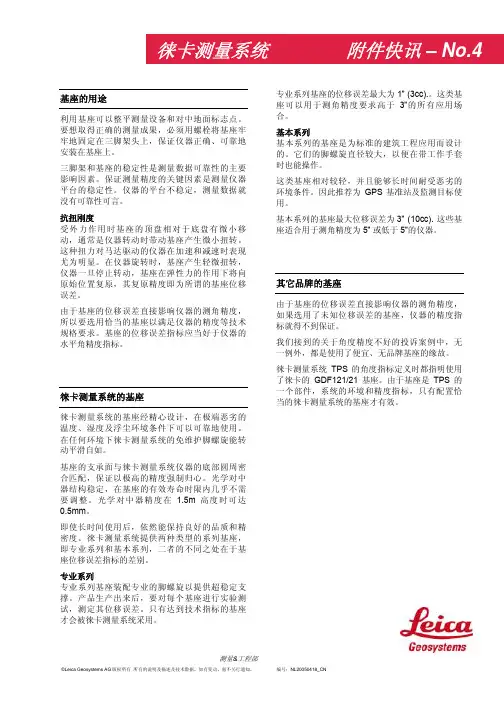

编号：NL20050418_CN徕卡测量系统 附件快讯 – No.4基座的用途利用基座可以整平测量设备和对中地面标志点。

要想取得正确的测量成果，必须用螺栓将基座牢牢地固定在三脚架头上，保证仪器正确、可靠地安装在基座上。

三脚架和基座的稳定性是测量数据可靠性的主要影响因素。

保证测量精度的关键因素是测量仪器平台的稳定性。

仪器的平台不稳定，测量数据就没有可靠性可言。

抗扭刚度受外力作用时基座的顶盘相对于底盘有微小移动，通常是仪器转动时带动基座产生微小扭转。

这种扭力对马达驱动的仪器在加速和减速时表现尤为明显。

在仪器旋转时，基座产生轻微扭转， 仪器一旦停止转动，基座在弹性力的作用下将向原始位置复原，其复原精度即为所谓的基座位移误差。

由于基座的位移误差直接影响仪器的测角精度，所以要选用恰当的基座以满足仪器的精度等技术规格要求。

基座的位移误差指标应当好于仪器的水平角精度指标。

徕卡测量系统的基座徕卡测量系统的基座经精心设计，在极端恶劣的温度、湿度及浮尘环境条件下可以可靠地使用。

在任何环境下徕卡测量系统的免维护脚螺旋能转动平滑自如。

基座的支承面与徕卡测量系统仪器的底部圆周密合匹配，保证以极高的精度强制归心。

光学对中器结构稳定，在基座的有效寿命时限内几乎不需要调整。

光学对中器精度在 1.5m 高度时可达0.5mm 。

即使长时间使用后，依然能保持良好的品质和精密度。

徕卡测量系统提供两种类型的系列基座，即专业系列和基本系列，二者的不同之处在于基座位移误差指标的差别。

专业系列专业系列基座装配专业的脚螺旋以提供超稳定支撑。

产品生产出来后，要对每个基座进行实验测试，测定其位移误差。

只有达到技术指标的基座才会被徕卡测量系统采用。

专业系列基座的位移误差最大为 1” (3cc).。

这类基座可以用于测角精度要求高于3”的所有应用场合。

徕卡测距仪使用说明书：一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。

向前推卡钮，向下将底座取下。

按住红色的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖，安装底座和卡扣。

当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。

此时应及时更换电池。

1、按照极性正确装入电池。

2、使用碱性电池（建议不要使用充电电池）。

3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。

更换电池后，设置和储存的值都保持不变。

（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。

2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。

（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作用。

通过瞄准器上的十字丝可以精确地观察到测量目标。

在30米以上的测量距离，激光点会显示在十字线的正中。

而在30米以下的测量距离，激光点不在十字线中间。

（四）气泡一体化的水泡使仪器更容易调平。

（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。

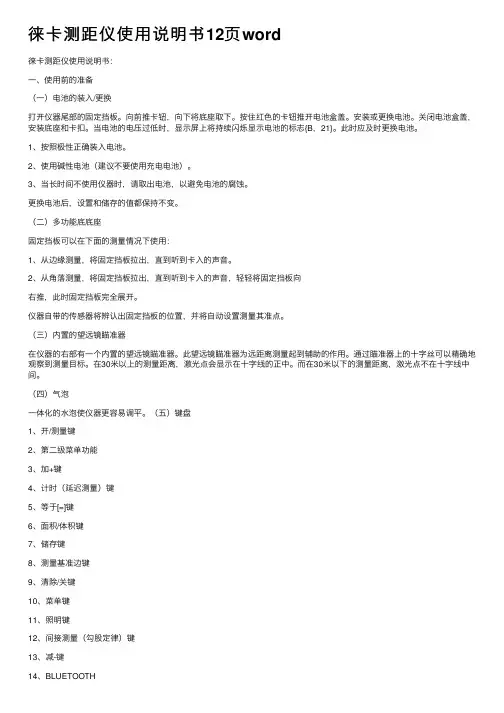

徕卡测距仪使⽤说明书12页word徕卡测距仪使⽤说明书：⼀、使⽤前的准备（⼀）电池的装⼊/更换打开仪器尾部的固定挡板。

向前推卡钮，向下将底座取下。

按住红⾊的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖，安装底座和卡扣。

当电池的电压过低时，显⽰屏上将持续闪烁显⽰电池的标志{B，21}。

此时应及时更换电池。

1、按照极性正确装⼊电池。

2、使⽤碱性电池（建议不要使⽤充电电池）。

3、当长时间不使⽤仪器时，请取出电池，以避免电池的腐蚀。

更换电池后，设置和储存的值都保持不变。

（⼆）多功能底底座固定挡板可以在下⾯的测量情况下使⽤：1、从边缘测量，将固定挡板拉出，直到听到卡⼊的声⾳。

2、从⾓落测量，将固定挡板拉出，直到听到卡⼊的声⾳，轻轻将固定挡板向右推，此时固定挡板完全展开。

仪器⾃带的传感器将辨认出固定挡板的位置，并将⾃动设置测量其准点。

（三）内置的望远镜瞄准器在仪器的右部有⼀个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作⽤。

通过瞄准器上的⼗字丝可以精确地观察到测量⽬标。

在30⽶以上的测量距离，激光点会显⽰在⼗字线的正中。

⽽在30⽶以下的测量距离，激光点不在⼗字线中间。

（四）⽓泡⼀体化的⽔泡使仪器更容易调平。

（五）键盘1、开/测量键2、第⼆级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、⾯积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显⽰屏1、关于错误测量的信息2、激光启动3、周长4、最⼤跟踪测量值5、最⼩跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显⽰10、单位，包括乘⽅⽴⽅（2/3）11、顶的⾯积12、墙⾯积13、3个额外显⽰（如：测量中间值）14、BLUETOOTH蓝⽛开/关15、第⼆级菜单功能开16、硬件故障17、间接测量-利⽤勾股定律18、间接测量-利⽤勾股定律-部分⾼度19、⾯积/体积20、带常数的测量21、电池充电量显⽰⼆、菜单功能（⼀）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。

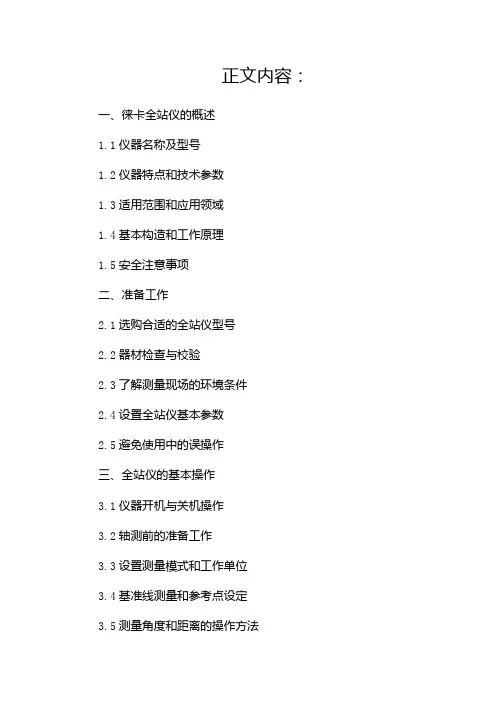

正文内容：
一、徕卡全站仪的概述
1.1仪器名称及型号
1.2仪器特点和技术参数
1.3适用范围和应用领域
1.4基本构造和工作原理
1.5安全注意事项
二、准备工作
2.1选购合适的全站仪型号
2.2器材检查与校验
2.3了解测量现场的环境条件
2.4设置全站仪基本参数
2.5避免使用中的误操作
三、全站仪的基本操作
3.1仪器开机与关机操作
3.2轴测前的准备工作
3.3设置测量模式和工作单位
3.4基准线测量和参考点设定
3.5测量角度和距离的操作方法
四、数据处理与传输
4.1数据采集和存储
4.2数据导出和导入
4.3数据格式和文件管理
4.4数据处理软件的使用
五、常见问题与解决方法
5.1仪器故障排除
5.2数据采集和处理出现的问题
5.3用户常见操作误区和建议
5.4维护与保养
总结：本文对徕卡全站仪的使用说明进行了详细介绍，包括仪器的概述、准备工作、基本操作、数据处理与传输以及常见问题与解决方法等五个大点阐述。

读者通过阅读本文，可以掌握徕卡全站仪的正确使用方法，避免操作误区，并能够获取准确的测量数据。

同时，为了保证仪器的长期使用效果，用户还需注意仪器的维护与保养工作。

希望本文对广大用户在使用徕卡全站仪时提供帮助，并确保测量工作的准确性和高效性。

徕卡测距仪使用说明书徕卡测距仪使用说明书：一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。

向前推卡钮，向下将底座取下。

按住红色的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖，安装底座和卡扣。

当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。

此时应及时更换电池。

1、按照极性正确装入电池。

2、使用碱性电池（建议不要使用充电电池）。

3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。

更换电池后，设置和储存的值都保持不变。

（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。

2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。

（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作用。

通过瞄准器上的十字丝可以精确地观察到测量目标。

在30米以上的测量距离，激光点会显示在十字线的正中。

而在30米以下的测量距离，激光点不在十字线中间。

（四）气泡一体化的水泡使仪器更容易调平。

（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。

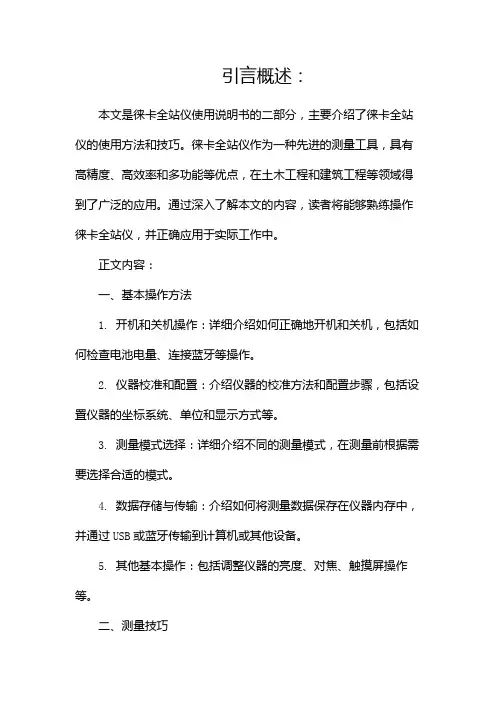

引言概述：本文是徕卡全站仪使用说明书的二部分，主要介绍了徕卡全站仪的使用方法和技巧。

徕卡全站仪作为一种先进的测量工具，具有高精度、高效率和多功能等优点，在土木工程和建筑工程等领域得到了广泛的应用。

通过深入了解本文的内容，读者将能够熟练操作徕卡全站仪，并正确应用于实际工作中。

正文内容：一、基本操作方法1. 开机和关机操作：详细介绍如何正确地开机和关机，包括如何检查电池电量、连接蓝牙等操作。

2. 仪器校准和配置：介绍仪器的校准方法和配置步骤，包括设置仪器的坐标系统、单位和显示方式等。

3. 测量模式选择：详细介绍不同的测量模式，在测量前根据需要选择合适的模式。

4. 数据存储与传输：介绍如何将测量数据保存在仪器内存中，并通过USB或蓝牙传输到计算机或其他设备。

5. 其他基本操作：包括调整仪器的亮度、对焦、触摸屏操作等。

二、测量技巧1. 放样测量：介绍如何使用徕卡全站仪进行放样测量，包括放样点的选择、放样方法和放样误差控制等。

2. 面积和体积测量：详细说明如何使用徕卡全站仪进行面积和体积测量，包括扫描测量和多边形测量两种方法。

3. 地形测量：介绍如何使用徕卡全站仪进行地形测量，包括地形点的选择、测量方法和数据处理等。

4. 坡度测量：详细说明如何使用徕卡全站仪进行坡度测量，包括单点坡度测量和连续坡度测量两种方法。

5. 高程测量：介绍如何使用徕卡全站仪进行高程测量，包括单点测高、隔测法和测高网法等方法。

三、高级功能应用1. 自动追踪：介绍徕卡全站仪的自动追踪功能，包括目标点的选择、追踪参数的设置和使用技巧等。

2. 视野图像：详细讲解徕卡全站仪的视野图像功能，包括如何拍摄和处理视野图像，并应用于测量和设计中。

3. 遥控功能：介绍如何通过遥控器对徕卡全站仪进行控制，包括遥控器的使用方法和常见问题解决。

4. 数据处理与导出：详细说明如何对测量数据进行处理和分析，包括数据导入和导出、数据转换和处理等。

5. 配套软件的使用：介绍徕卡全站仪配套的软件使用方法和技巧，包括数据管理、测量规划和报告生成等功能。

Leica全站仪使用说明和注意事项全站仪的基本结构和以前我们使用的经纬仪一样，同样是利用水平度盘和垂直度盘测角。

在此基础上，用电子角度探测器取代光学测微器，并在望远镜上加上同轴测距仪。

这一点使测量工作变得更简单；目前，Leica在公司测量当中主要在以下几点当中运用较为广泛：a:大梁对中 b:大车车轮直线度（求，需调整。

Leica中东坐标及北坐标的建立：east坐标徕卡全站仪是一种精密光学和电子相结合的仪器，正确合理的使用和保养对提高仪器的使用寿命、保持仪器的精度有很大作用；因此在使用过程中以下几点需特别注意：1）仪器从箱中取出需小心轻放，由于仪器里面有部分零件为精密部件，故任何大的动作有可能影响到仪器的测量精度；2）仪器装上三脚架（仪器为专用三脚架）时，锁紧螺栓要牢靠，以防仪器摔下摔坏；3）操作仪器时，动作要轻柔平稳，转动仪器不要用力过猛，要匀速、轻缓；4）使用过程中应避免阳光直晒，以免影响测量精度。

原则上下雨天，空气湿度较大，仪器不得使用；5）仪器万一受潮后，应先取出电池后，应先将仪器进行干燥处理后在使用；6）仪器表面清洁应用软毛刷轻轻涮出，如有水气或油污，可用干净的丝绸、脱脂棉或擦镜纸轻轻擦净，切莫用手触摸光学零件，仪表显示屏应定期清理上面的灰尘，油污；同时，操作仪器时，对按键要轻触，不得用力过大；7）仪器长期不用时，要取出电池，同时对于废旧的电池要做适当处理，千万不要放在仪器内（以防电池漏液而损坏仪器内部控制电路）；仪器盒里面要放适当干燥剂，干燥剂失效后要立即调换；箱子应放于干燥、清洁、通风良好的室内；8）仪器应在－10～+45℃温度下使用；9）为保证仪器的测量精度，仪器应每年定期到相关检验权力机构进行检定检测。
