自动控制总结复习题库.doc

第一章 习题1. 闭环和开环控制各有什么优缺点？开环: 结构简单，成本低廉，工作稳定，当输入信号和扰动能预先知道时，控制效果较好。

但不能自动修正被控制量的偏离，系统的元件参数变化以及外来的未知扰动对控制精度影响较大。

闭环:具有自动修正被控制量出现偏离的能力，可以修正元件参数变化及外界扰动引起的误差，控制精度高。

缺点：被控量可能出现振荡，甚至发散。

2．随动、恒值、程序控制系统。

按给定值变化规律分有：随动、恒值、程序控制系统。

3．开环、闭环、复合控制系统。

按系统结构分有：开环、闭环、复合控制系统4. 对一个自动控制系统的性能要求可以概括为哪几个方面 ？ 可以归结为稳定性、准确性（精度）和快速性。

第三章 习题一、基本概念1.最大超调量： 直接说明控制系统的阻尼特性。

2. 过渡过程时间：在过渡过程的稳态线上，用稳态值的百分数∆（通常%2%5=∆=∆或）作一个误差允许范围，过渡过程曲线进入并永远保持在这一允许误差范围内，进入允许误差范围所对应的时间叫过渡过程时间。

3. 峰值时间： 欠阻尼系统单位阶跃响应输出达到最大值时对应的时间。

4. 上升时间：在单位阶跃信号作用下，欠阻尼二阶系统输出第一次达到最终稳态值所对应的时间。

5. 闭环主导极点：假如距虚轴较远的闭环极点的实部与距虚轴最近的闭环极点的实部的比值大于或等于5，且在距虚轴最近的闭环极点的附近不存在闭环零%100)()()(⋅∞∞-=c c tp c p σ点。

这个距虚轴最近的闭环极点将在系统的过渡过程中起主导作用，称之为闭环主导极点。

它常以一对共轭复数极点的形式出现。

6. 稳态误差：稳态误差ess是系统的误差响应达到稳定时的值，是对系统稳态控制精度的度量，是衡量控制系统最终精度的重要指标。

7.开环静态位置放大倍数KP8.开环静态速度放大倍数Kv9.开环静态加速度放大倍数Ka二、问答题1、线性连续系统稳定的充要条件是什么？答：系统特征方程式的根全部具有负实部。

一、单项选择题：1． 线性系统和非线性系统的根本区别在于 ( C )A ．线性系统有外加输入,非线性系统无外加输入。

B ．线性系统无外加输入，非线性系统有外加输入.C ．线性系统满足迭加原理，非线性系统不满足迭加原理。

D ．线性系统不满足迭加原理，非线性系统满足迭加原理。

2．令线性定常系统传递函数的分母多项式为零，则可得到系统的 ( B ）A ．代数方程B ．特征方程C ．差分方程D ．状态方程 3． 时域分析法研究自动控制系统时最常用的典型输入信号是 （ D ）A ．脉冲函数B ．斜坡函数C ．抛物线函数D ．阶跃函数4．设控制系统的开环传递函数为G （s)=)2s )(1s (s 10++,该系统为 （ B )A ．0型系统B ．I 型系统C ．II 型系统D ．III 型系统5．二阶振荡环节的相频特性)(ωθ，当∞→ω时，其相位移)(∞θ为 ( B )A ．—270°B ．—180°C ．—90°D ．0°6. 根据输入量变化的规律分类,控制系统可分为 ( A ）A.恒值控制系统、随动控制系统和程序控制系统B 。

反馈控制系统、前馈控制系统前馈—反馈复合控制系统 C.最优控制系统和模糊控制系统 D.连续控制系统和离散控制系统7．采用负反馈连接时，如前向通道的传递函数为G （s ），反馈通道的传递函数为H （s ）,则其等效传递函数为 （ C ）A ．)s (G 1)s (G + B ．)s (H )s (G 11+C ．)s (H )s (G 1)s (G +D ．)s (H )s (G 1)s (G -8． 一阶系统G （s ）=1+Ts K的时间常数T 越大，则系统的输出响应达到稳态值的时间 （ A )A ．越长B ．越短C ．不变D ．不定9．拉氏变换将时间函数变换成 （ D ）A ．正弦函数B ．单位阶跃函数C ．单位脉冲函数D ．复变函数10．线性定常系统的传递函数,是在零初始条件下 （ D )A ．系统输出信号与输入信号之比B ．系统输入信号与输出信号之比C ．系统输入信号的拉氏变换与输出信号的拉氏变换之比D ．系统输出信号的拉氏变换与输入信号的拉氏变换之比 11．若某系统的传递函数为G(s ）=1Ts K+，则其频率特性的实部R （ω）是 （ A ） A ．22T 1Kω+B ．-22T 1Kω+C ．T1K ω+D ．—T1Kω+12。

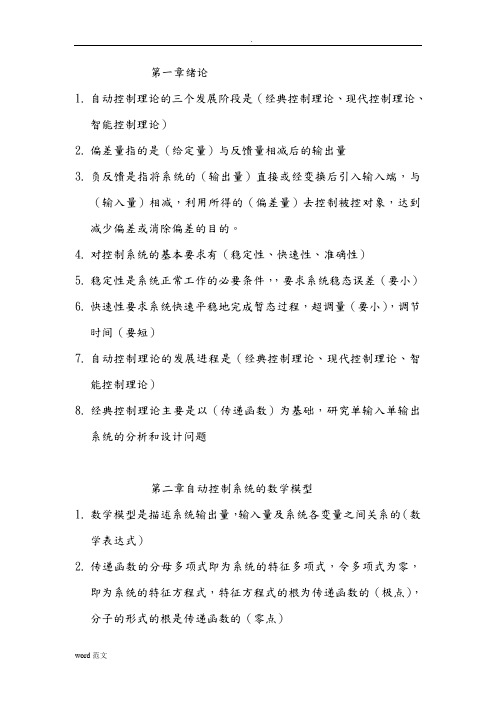

第一章绪论1.自动控制理论的三个发展阶段是（经典控制理论、现代控制理论、智能控制理论）2.偏差量指的是（给定量）与反馈量相减后的输出量3.负反馈是指将系统的（输出量）直接或经变换后引入输入端，与（输入量）相减，利用所得的（偏差量）去控制被控对象，达到减少偏差或消除偏差的目的。

4.对控制系统的基本要求有（稳定性、快速性、准确性）5.稳定性是系统正常工作的必要条件，，要求系统稳态误差（要小）6.快速性要求系统快速平稳地完成暂态过程，超调量（要小），调节时间（要短）7.自动控制理论的发展进程是（经典控制理论、现代控制理论、智能控制理论）8.经典控制理论主要是以（传递函数）为基础，研究单输入单输出系统的分析和设计问题第二章自动控制系统的数学模型1.数学模型是描述系统输出量，输入量及系统各变量之间关系的（数学表达式）2.传递函数的分母多项式即为系统的特征多项式，令多项式为零，即为系统的特征方程式，特征方程式的根为传递函数的（极点），分子的形式的根是传递函数的（零点）3. 惯性环节的传递函数为（11+Ts ） 4. 惯性环节的微分方程为（T)()(t d t dc +c （t ）=r(t) 5. 振荡环节的传递函数为（G （s ）=nn s s 2222ωζωω++）6. 系统的开环传递函数为前向通道的传递函数与反馈通道的传递函数的（乘积）7. 信号流图主要由（节点和支路）两部分组成8. 前向通道为从输入节点开始到输出节点终止，且每个节点通过（一次）的通道9. 前向通道增益等于前向通道中各个支路增益的（乘积） 10.在线性定常系统中，当初始条件为零时，系统输出的拉氏变换与输入的拉氏变换之比称作系统的（传递函数） 11.传递函数表示系统传递，变换输入信号的能力，只与（结构和参数）有关，与（输入输出信号形式）无关 12.信号流图主要由两部分组成：节点和支路，下面有关信号流图的术语中，正确的是（B ） A ． 节点表示系统中的变量或信号B ．支路是连接两个节点的有向线段，支路上的箭头表示传递的方向，传递函数标在支路上 C ．只有输出支路的节点称为输入节点，只有输入支路的节点为输出节点，既有输入支路又有输出支路的节点称为混合节点 D ．前向通道为从输入节点开始到输出节点终止，且每个节点通过（一次）的通道，前向通道增益等于前向通道中各个支路增益的乘积13.求图示无源网络的传递函数U。

自动控制原理复习题一、单项选择【1题】：二阶系统的闭环增益加大(1)快速性能好(2)超调量愈大(3)t提前 (4)对动态特性无影响p【2题】：欠阻尼二阶系统,ξω两者都与n(1)%σ有关 (2) %σ无关(3)t有关(4) p t无关p【3题】：一阶系统的闭环极点越靠近s平面的原点，其(1)响应速度越慢 (2)响应速度越快(3)准确度越高 (4)准确度越低【4题】：系统时间响应的瞬态分量(1)是某一瞬时的输出值(2)反映系统的准确度(3)反映系统的动特性(4)只取决于闭环极点【5题】：典型欠阻尼二阶系统中再加入一个闭环零点，则(1)对动态性能无影响 (2) %σ↓(3) %σ↑(4)t↑p【6题】：稳态速度误差的正确含义为(,A v均为常值)(1) []=下输出速度与输入速度间的稳态误差r t A t().1(2)[]=下输出位置与输入位置间的稳态误差().1r t A t(3) ()=下输出位置与输入位置间的稳态误差r t Vt(4) ()=下输出速度与输入速度间的稳态误差r t Vt【7题】：已知某系统的型别为v ，输入为()n r t t =(n 为正整数)，则系统稳态误差为零的条件是(1) v n ≥ (2)v n >(3) v n ≤(4)v n <【8题】：单位反馈开环传函为22354s s ++，则其开环增益,,n K ξω分别为： (1)542,,63(2) 25,36(3) 1,212(4)15,26【9题】：系统开环传递函数as bs s GH -+=2)(（a>0,b>0）,闭环稳定条件是：①、a>b ②、b>a ③、a=b④、b>=a【10题】：单位反馈系统，4532)(2++=s s s G 则其n K ωξ,,分别是 ①、34,65,2 ②、22,65,32③、2,65,21④、2,2125,21 二、多项选择题【1题】典型二阶系统单位阶跃响应如图，则可以确定该系统： (1). 是0.707ξ<的欠阻尼系统 (2). 开环增益2K = (3). 超调量%80%σ=(4). 调节时间2s t t = (5). 是0型系统 【2题】若系统1．开环稳定，闭环不一定稳定。

自动控制原理复习练习题4、根据控制系统传输信号的性质分类，控制系统可分为( )A. 恒值控制系统、随动控制系统和程序控制系统B. 反馈控制系统、前馈控制系统、前馈一反馈控制系统C. 最优控制系统和模糊控制系统D.连续控制系统和离散控制系统5、系统的动态性能包括()一、选择题1•下图所示的图 _______ 是闭环控制系统R(S)1NC(S)----------------- AG(S)---►G 2(S)■(A)给定值1扰动■被控量---■ 控制器' --受控对象(C)2.下图所示函数曲线中，_是阶跃函数。

f(t) R(A) 3、控制系统的输入参考量是一个常值时, (C)我们一般称它为(D)( )(A)恒值控制系统 (B)随动系统(C)程序控制系统( )检测元件(B)(D)f(t)t(t)(B)A 稳定性、平稳性 B.快速性、稳定性C.平稳性、快速性 D .稳定性、准确性6系统的传递函数（）。

A. 与输入信号有关B. 与输出信号有关C .完全由系统的结构和参数决定D. 既由系统的结构和参数决定，也与输入信号有关 7、 运算放大器具有的优点是（）。

A .输入阻抗高，输出阻抗低B .输入阻抗低，输出阻抗高C.输入、输出阻抗都高 D .输入、输出阻抗都低8、 在自动控制理论中，数学模型有多种形式，属于时域中常用的数学模型的是（ ）。

9、对图示结构图简化正确的是（快。

A. 输入信号的幅度越小，积分时间常数越小B. 输入信号的幅度越小，积分时间常数越大A .微分方程B .传递函数C .结构图D .频率特性I ------- 1 I -------- 1 C叫T G2(S ) G(S )~►R *1G 2(S )G 2（SG I (S ) C_■1（D ）），则积分环节的输出信号的上升速度越(B)C. 输入信号的幅度越大，积分时间常数越小D. 输入信号的幅度越大，积分时间常数越大11、一阶系统的阶跃响应（）A.当时间常数T较大时有超调 B .当时间常数T较小时有超调C .有超调D .无超调12、对于欠阻尼的二阶系统，当无阻尼自然振荡角频率n保持不变时，（）A .阻尼比越大，系统调节时间t s越大B.阻尼比越大，系统调节时间t s越小C .阻尼比越大，系统调节时间ts不变D.阻尼比越大，系统调节时间ts不定13、劳斯稳定判据和赫尔维茨判据形式不同，实际结论（）A.也不同B. 有时相同C.基本相同D. 却是相同的14、二阶系统特征方程的系数均大于零，这表明该系统是的。

自动控制原理习题1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。

2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。

4、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 。

5、根轨迹起始于 ，终止于 。

6、设某最小相位系统的相频特性为101()()90()tgtg T ϕωτωω--=--，则该系统的开环传递函数为 。

7、PI 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。

8、在水箱水温控制系统中，受控对象为 ，被控量为 。

9、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 ；含有测速发电机的电动机速度控制系统，属于 。

10、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 。

判断一个闭环线性控制系统是否稳定，在时域分析中采用 ；在频域分析中采用 。

11、传递函数是指在 初始条件下、线性定常控制系统的 与 之比。

12、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为 ，相频特性为 。

13、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标 ，它们反映了系统动态过程的 。

14、对自动控制系统的基本要求可以概括为三个方面，即： 、快速性和 。

15、控制系统的 称为传递函数。

一阶系统传函标准形式是 ，二阶系统传函标准形式是 。

16、在经典控制理论中，可采用 、根轨迹法或 等方法判断线性控制系统稳定性。

一：填空题1、控制系统的基本要求是（稳定性）、（快速性）、（准确性）。

2、线性定常控制系统的传递函数是零初始条件下，（输出变量）与（输入变量）的拉氏变换之比。

3、一个稳定的线性系统的稳态误差取决于（系统型别）、（开环增益）与（输入信号的类型和幅值）。

4、常用的校正方式有（串联校正）、（反馈校正）、(前馈校正)（复合校正）。

5、反馈控制原理是（利用偏差消除偏差）。

6、线性系统的基本特性是可以应用叠加原理，即具有（齐次性）与（可叠加性）。

7、一个线性定常控制系统稳定的充分必要条件是（闭环极点均严格位于s 左半平面）。

8、线性系统的频率特性包括（幅频特性）与（相频特性）。

9、若负反馈前向通道的传递函数为G （s ），反馈通道的传递函数为H （s ），则开环传递函数为（)()(s H s G ），闭环传递函数为（)()(1)(s H s G s G +）。

10、在斜坡函数的输入作用下，（0）型系统的稳态误差为无穷大。

11、在斜坡函数的输入作用下，（Ⅱ）型系统的稳态误差为零。

12、一阶惯性环节的传递函数11+Ts ，它的幅频特性的数学式是（2211T ω+），它的相频特性的数学式是（T ωarctan -）。

13、已知系统的开环传递函数为)23(33)(2+++=s s s s s G ,称之为（Ⅰ）型系统，系统的开环极点为（-1），（-2），（0），零点为（-1）。

14、惯性环节的传递函数表达式为G （s ）=（11+Ts ）。

15、一阶微分环节的传递函数表达式为G （s ）=（1+Ts ）。

16、积分环节的传递函数表达式为G （s ）=（s1）。

17、在斜坡函数的输入作用下，（0）型系统的稳态误差为无穷大。

18、函数t e t f 63)(-=的拉氏变换式是（63+s ）。

19、一阶微分环节的传递函数为1s τ+，它的幅频特性的数学式是，它的相频特性的数学式是（arctan ωτ）。

20、控制系统常用的校正方式（串联校正）、（并联校正）、（前馈校正）、（复合校正）。

第一章 自动控制的一般概念1.如果被调量随着给定量的变化而变化，这种控制系统叫（ ）A. 恒值调节系统B. 随动系统C. 连续控制系统D.数字控制系统2.主要用于产生输入信号的元件称为（ ）A.比较元件B.给定元件C.反馈元件D.放大元件3.与开环控制系统相比较，闭环控制系统通常对（ ）进行直接或间接地测量，通过反馈环节去影响控制信号。

A.输出量B.输入量C.扰动量D.设定量4. 直接对控制对象进行操作的元件称为（ ）A.给定元件B.放大元件C.比较元件D.执行元件5. 对于代表两个或两个以上输入信号进行（ ）的元件又称比较器。

A.微分B.相乘C.加减D.相除6. 开环控制系统的的特征是没有（ ）A.执行环节B.给定环节C.反馈环节D.放大环节7. 主要用来产生偏差的元件称为（ ）A.比较元件B.给定元件C.反馈元件D.放大元件8. 某系统的传递函数是()s e s s G τ-+=121，则该可看成由（ ）环节串联而成。

A.比例.延时 B.惯性.导前 C.惯性.延时 D.惯性.比例10. 在信号流图中，在支路上标明的是（ ）A.输入B.引出点C.比较点D.传递函数11.采用负反馈形式连接后，则 ( )A.一定能使闭环系统稳定；B.系统动态性能一定会提高；C.一定能使干扰引起的误差逐渐减小，最后完全消除；D.需要调整系统的结构参数，才能改善系统性能。

第二章 自动控制的数学模型1. 已知)45(32)(22++++=s s s s s s F ，其原函数的终值=∞→t t f )(（ ） A.0 B.∞ C.0.75 D.32．正弦函数sin ωt 的拉氏变换是（ ）3．传递函数反映了系统的动态性能，它与下列哪项因素有关？（ ）A.输入信号B.初始条件C.系统的结构参数D.输入信号和初始条件4．对复杂的信号流图直接求出系统的传递函数可以采用( )A.终值定理B.初值定理C.梅森公式D.方框图变换5．采用系统的输入.输出微分方程对系统进行数学描述是（ ）A.系统各变量的动态描述B.系统的外部描述C.系统的内部描述D.系统的内部和外部描述6．拉氏变换将时间函数变换成（ ）A ．正弦函数B ．单位阶跃函数C ．单位脉冲函数D ．复变函数7．线性定常系统的传递函数，是在零初始条件下（ ）A ．系统输出信号与输入信号之比B ．系统输入信号与输出信号之比C ．系统输入信号的拉氏变换与输出信号的拉氏变换之比D ．系统输出信号的拉氏变换与输入信号的拉氏变换之比8．方框图化简时，并联连接方框总的输出量为各方框输出量的（ ）A ．乘积B ．代数和C ．加权平均D ．平均值9. 某典型环节的传递函数是()151+=s s G ，则该环节是（ ）A.比例环节B.积分环节C.惯性环节D.微分环节10. 已知系统的微分方程为()()()()t x t x t x t xi 2263000=++ ，则系统的传递函数是（） ω+s A 1.22.ωω+s B 22.ω+s s C 221.ω+s DA.26322++s s B.26312++s s C.36222++s s D.36212++s s11. 引出点前移越过一个方块图单元时，应在引出线支路上（ ）A.并联越过的方块图单元B.并联越过的方块图单元的倒数C.串联越过的方块图单元D.串联越过的方块图单元的倒数12. 某典型环节的传递函数是()Tss G 1=，则该环节是（ ） A.比例环节 B.惯性环节 C.积分环节 D.微分环节13. 已知系统的单位脉冲响应函数是()21.0t t y =，则系统的传递函数是（ ） A. 32.0s B.s 1.0 C.21.0s D.22.0s14. 梅逊公式主要用来（ ）A.判断稳定性B.计算输入误差C.求系统的传递函数D.求系统的根轨迹15. 传递函数只取决于系统或元件的（ ） ，而与系统输入量的形式和大小无关，也不反映系统内部的任何信息。

复习题一、选择题：1、线性定常二阶系统的闭环增益加大：A 、系统的快速性愈好B 、超调量愈大C 、峰值时间提前D 、对系统的动态性能没有影响2、系统的开环传递函数为两个“S ”多项式之比)()()(s N s M s G = 则闭环特征方程为：A 、N(S) = 0B 、N(S)+M(S) = 0C 、1+ N(S) = 0D 、与是否为单位反馈系统有关3、非单位反馈系统，其前向通道传递函数为G(S)，反馈通道传递函数为H(S)，则输入端定义的误差E(S)与输出端定义的误差)('s E 之间有如下关系：A 、 )(')()(s E s H s E =B 、)()()('s E s H s E =C 、 )(')()()(s E s H s G s E =D 、)()()()('sE s H s G s E =4、已知单位反馈系统的开环传递函数为)22(4+s s ，则其幅值裕度)(dB h 等于：A 、0B 、∞C 、4D 、 225、积分环节的幅频特性，其幅值与频率成：A 、指数关系B 、正比关系C 、反比关系D 、不定关系6、下列串联校正装置的传递函数中，能在1=c ω 处提供最大相位超前角的是：A 、1110++s sB 、11.0110++s sC 、15.012++s sD 、11011.0++s s 7、典型欠阻尼二阶系统超调量大于5％，则其阻尼比ξ的范围为：A 、ξ>1B 、0<ξ<1C 、1>ξ>0.707D 、0<ξ<0.7078、一阶系统的闭环极点越靠近平面的s 原点，其A 、响应速度越慢B 、响应速度越快C 、准确度越高D 、准确度越低9、系统时间响应的瞬态分量A 、是某一瞬时的输出值B 、反映系统的准确度C 、反映系统的动特性D 、只取决于开环极点10、某系统单位斜坡输入时，∞=ss e ，说明该系统：A 、闭环不稳定B 、闭环传函中至少有一个纯积分环节C 、开环一定不稳定D 、是0型系统11、已知某系统的型别为v ，输入为nt t r =)( (n 为正整数)，则系统稳态误差为零的条件是: A 、n ≥ν B 、n >ν C 、n ≤ν D 、n <ν12、I 型单位反馈系统的闭环增益为A 、与开环增益有关B 、r(t) 与形式有关C 、1D 、与各环节时间常数有关13、系统闭环零点影响系统的A 、稳定性B 、稳态误差C 、调节时间D 、超调量14、单位反馈系统的开环传函为45322++s s ，则其n K ωξ分别为： A 、32123521B 、226532C 、2122521D 、32652115、延迟时间是指系统的阶跃响应：A 、第一次达到稳态值的50%所对应的时间B 、越过稳态值达到第一个峰值所对应的时间C 、达到稳态值的90%所对应的时间D 、达到稳态值的10%所对应的时间16、开环不稳定，且当开环系统有2个虚轴右半平面的极点时，则系统闭环稳定的充要条件是A 、 奈奎斯特曲线不包围（-1，j0）点B 、 奈奎斯特曲线顺时针包围（-1，j0）点1圈C 、 奈奎斯特曲线逆时针包围（-1，j0）点1圈D 、 奈奎斯特曲线逆时针包围（-1，j0）点2圈17、 b ω是指系统的A 、谐振频率B 、闭环带宽频率C 、开环带宽频率D 、相角交接频率18、若系统稳定，则开环传递函数中积分环节的个数越多，系统的A 、稳定性越高B 、动态性能越好C 、无差度降低D 、无差度越高19、为消除干扰作用下的稳态误差，可以在主反馈入口到干扰作用点之前A 、增加积分环节B 、减少积分环节C 、增加放大环节D 、减小放大环节20、采用串联超前校正时，通常可使校正后系统的截止频率c ωA 、减小B 、不变C 、增大D 、可能增大，也可能减小21、系统特征方程为022)(23=+++=s s s s D ，则该系统A 、右半S 平面有1个闭环极点B 、稳定C 、右半S 平面有2个闭环极点D 、临界稳定22、采用复合校正的控制系统如图所示。
