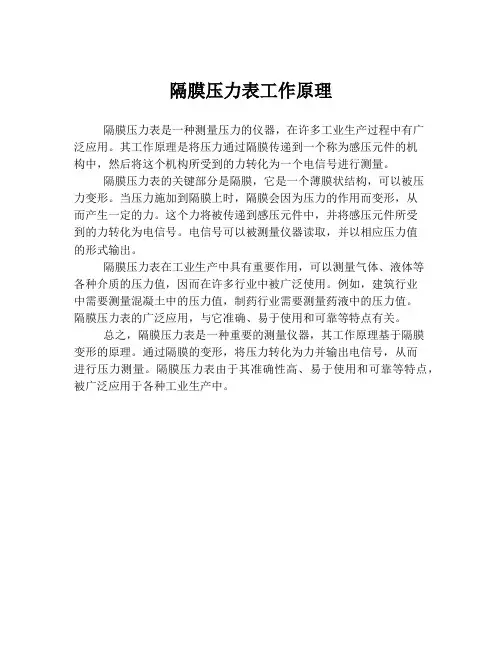

隔膜压力表结构原理

隔膜压力表设备工艺原理隔膜压力表是一种用于测量液体或气体压力的仪器。

它通常由一个金属外壳、一块隔膜和一根连接管组成。

当被测流体通过连接管进入隔膜时，隔膜会受到流体的压力而产生变形。

这个变形会通过连接管传递到压力表的测量元件，产生相应的读数。

本文将介绍隔膜压力表的工艺原理。

隔膜压力表结构隔膜压力表通常由以下几个部件组成：1.外壳：隔膜压力表外壳一般由不锈钢等金属材料制成，可以抵御各种化学品的侵蚀，具有很高的耐腐蚀性。

2.隔膜：隔膜是隔离压力装置的核心部件。

一般是采用不锈钢片，可承受侧向和轴向力，并且能够在测量压力的同时起到隔绝作用。

3.连接管：连接管是隔膜和测量元件之间的连接部分，一般由不锈钢制成。

4.测量元件：测量元件可以是机械式或电子式的传感器，传感器可以将隔膜的变形转化为电信号，然后通过放大电路得到输出。

隔膜压力表的工作原理隔膜压力表的测量原理基于以下两个基本原理：1.压力的传导原理：当在不规则容器内加压时，容器内部不同位置的压力不同，即压力随着深度而增加。

当容器中的液面高度确定时，液面下方深度对应的压力值就可以被测出。

2.应变测量原理：当隔膜所受的压力发生变化时，隔膜会发生弯曲变形。

这个变形就可以被作为压力值的指示。

硅片传感器、压阻片、簧片和拉伸片等都是常用的应变式传感器。

当被测流体通过连接管进入隔膜时，隔膜会受到流体的压力而产生变形。

这个变形会通过连接管传递到压力表的测量元件，产生相应的读数。

隔膜压力表的应用隔膜压力表广泛应用于化学、石油、冶金、电力、热工、环保等不同领域，它的测量精度、可靠性都比较高，而且结构简单，使用方便。

隔膜压力表可以用来测量各种介质的压力，比如蒸汽、液态氨、气体和其他腐蚀性介质等等。

在化工行业，隔膜压力表被广泛应用于控制反应釜内的压力，确保反应的稳定性和安全性。

总结隔膜压力表是一种常用的压力测量仪器。

它的结构简单，使用方便，测量范围广，精度高。

它的工作原理基于压力的传导和应变测量原理。

隔膜压力表工作原理及用途山东长城自动化（长城仪表），前身为全国三大压力表生产基地之一——济南压力表厂，30年压力表生产历史，与您分享隔膜压力表工作原理及用途。

一、原理隔膜压力表是指用隔离装置(内部灌充工作液体)将指示部分与被测介质隔离的压力表。

隔膜压力表的工作原理如下图所示。

利用专用设备将弹簧管内抽成真空，并充入隔离液，用膜片将其密封隔离。

当用隔膜压力表测量压力时，被测量工作介质直接作用在隔离膜片上，膜片向上产生向上的变形，通过弹簧管内的灌充液将介质压力传递给弹簧管，使弹簧管末端产生弹性形变，借助连杆机构带动机芯齿轮轴转动，从而使指针在刻度盘上指示出被测压力值。

隔膜压力表与设备连接有以下几种形式：A）螺纹连接隔膜压力表连接螺纹规格主要有：M14*1。

5、M20*1。

5、G1/2、G3/8、NPT1/2等，也可以根据用户要求生产。

B）法兰连接（包括工字法兰）按化工部HG，国标GB及日本JIS，美国ANSI等标准制造。

C）卫生型接口卫生型接口有：螺母式、螺栓式、卡箍式。

二、用途用于测量一般气体、水和油液的压力时，我们可选用一般压力表；当测量硝酸、磷酸、强碱的压力时，可选用不锈钢压力表。

但被测量的介质有很强的腐蚀性（如盐酸、湿氯气、三氯化铁），有很高的粘度（如胶水），易结晶凝固，有固态浮物时，再选用以上压力表是不可行的，因为316不锈钢也会被盐酸腐蚀，沥青和固态浮物会将压力表的导压孔堵塞，从而使仪表失去作用。

隔膜压力表则能解决这些问题。

我们可以根据不同的强腐蚀介质选用不同的耐腐蚀隔离膜片，从而起到防腐的作用。

由于有隔离膜片，它可以阻挡高粘度、易结晶凝固的介质流入导压孔内，保证仪表正常工作。

所以隔膜压力表被广泛地用于化学工业、化纤、合成纤维、石油、染化、制碱、食品、制药等工业部门的生产过程压力测量之用。

耐高温隔膜压力表安全操作及保养规程隔膜压力表是一种广泛使用的工业测量仪表，主要用于测量管路、容器、管道等系统的压力值。

而在某些特殊的工业场合，可能会用到耐高温的隔膜压力表。

由于其特殊的工作环境，其安全操作和保养规程十分重要。

本文将从以下几个方面详细介绍关于耐高温隔膜压力表的安全操作和保养规程。

一、隔膜压力表的结构和工作原理隔膜压力表由表头、连接杆、弹簧管和弹簧四个部分组成。

通过弹簧和弹簧管之间的作用力，将被测介质的压力转化为弹簧的变形量。

然后通过这种变形量，将被测介质的压力值反映在指针上。

二、耐高温隔膜压力表操作规程1. 安装和拆卸隔膜压力表在安装或拆卸隔膜压力表时，首先必须确保周围环境的温度和压力值处于可控范围内。

同时，必须确保隔膜压力表的表头和连接杆紧固好，并且连接杆和测量点之间的螺纹口干净，无任何杂质。

在安装时，可以适当地加上绕口胶固定，以确保压力表的牢固性。

拆卸时，必须先将测量系统中的介质卸除干净，再将隔膜压力表拆卸下来。

2. 使用过程中的安全操作在使用耐高温隔膜压力表时，必须确保系统中介质的温度和压力值均处于压力表的测量范围之内。

并且在使用过程中，应当避免对压力表进行搬运或振动，避免磕碰或撞击，避免过度拉伸连接管路等操作。

在进行测量时，应当遵循厂商提供的使用说明书，以防使用不当而造成设备损坏或人员伤亡。

3. 耐高温隔膜压力表的使用限制耐高温隔膜压力表主要用于高温、高压以及腐蚀性介质的测量，但其使用范围还是有一定限制的。

例如，发现压力表已经出现损坏、老化、变形、破裂等情况，就应该及时更换。

同时，压力表的使用温度也必须符合指定范围。

违反厂商规定或使用不当，容易造成设备的损坏和人员的伤亡。

三、耐高温隔膜压力表的保养1. 定期检查隔膜和腔体隔膜是耐高温隔膜压力表的核心部分，其质量直接关系到设备的精度和使用寿命。

因此，在定期维护保养时，一定要检查隔膜的质量情况。

发现隔膜上出现裂纹或损坏，则需要及时更换。

膜片隔膜式压力表膜片隔膜式压力表是一种用于测量气体或液体的压力的设备，通常用于工业和科学实验领域。

一、概述膜片隔膜式压力表是一种高精度的压力测量设备，它使用隔膜和膜片来测量气体或液体的压力。

这种压力表具有高精度、高灵敏度和高稳定性等优点，因此在工业和科学实验领域得到了广泛的应用。

二、工作原理膜片隔膜式压力表的工作原理是利用隔膜和膜片之间的压力差来测量气体或液体的压力。

当气体或液体作用于隔膜时，隔膜会产生变形，从而改变了膜片之间的距离。

这个距离的变化会导致膜片上的压力变化，从而使得压力表显示的压力值发生变化。

三、优点1. 高精度：膜片隔膜式压力表采用高精度的传感器和先进的测量技术，因此具有高精度测量气体或液体压力的能力。

2. 高灵敏度：由于隔膜和膜片之间的距离非常小，因此这种压力表具有非常高的灵敏度，可以准确地测量微小的压力变化。

3. 高稳定性：膜片隔膜式压力表采用优质的材料和先进的设计，因此具有非常高的稳定性，可以长时间地稳定工作。

4. 易于维护：这种压力表结构简单，易于维护和保养，因此可以减少停机时间和维修成本。

四、应用领域膜片隔膜式压力表在工业和科学实验领域得到了广泛的应用，例如：1. 石油化工行业：用于测量石油、天然气等介质的压力。

2. 电力行业：用于测量锅炉、汽轮机等设备的压力。

3. 制药行业：用于测量药品生产过程中的压力。

4. 食品行业：用于测量食品加工过程中的压力。

5. 科研领域：用于测量各种气体或液体的压力，为科学研究提供准确的数据。

膜片隔膜式压力表是一种高精度、高灵敏度和高稳定性的压力测量设备，在工业和科学实验领域得到了广泛的应用。

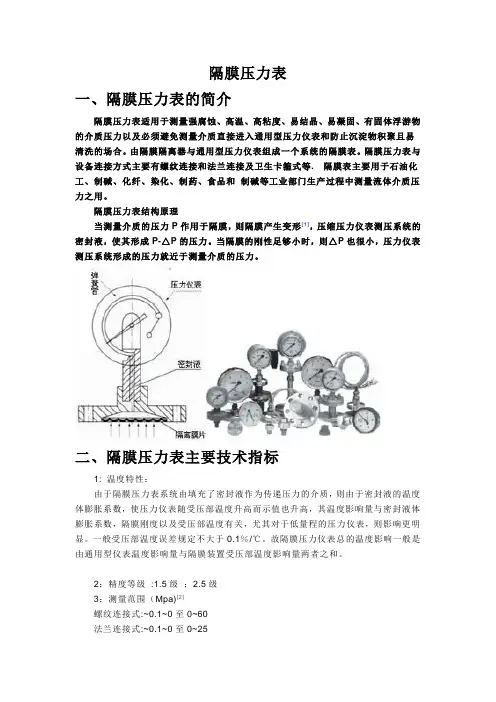

隔膜压力表一、隔膜压力表的简介隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。

由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等.隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制碱等工业部门生产过程中测量流体介质压力之用。

隔膜压力表结构原理当测量介质的压力P作用于隔膜，则隔膜产生变形[1]，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。

当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

二、隔膜压力表主要技术指标1: 温度特性：由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。

一般受压部温度误差规定不大于0.1％/℃。

故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。

·2：精度等级:1.5级；2.5级3：测量范围（Mpa)[2]螺纹连接式:~0.1~0至0~60法兰连接式:~0.1~0至0~25卡箍卫生型:~0.1~0至0~2.54：隔膜材料:0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。

5：内部填充工作液: （1）硅油（2）根据客户需求填充6：工作条件（1）温度环境温度- 20~+[3]55℃被测介质温度- 20~+55℃（2）工作压力静负荷：用至测量上限值的3/4(3) 交变负荷：用至测量上限值的2/3(4) 短时压力：用至测量上限值7 ：连接尺寸（1）螺纹连接：M20*1.5(G3/8″ G1/2″)(2) 法兰连接A;机械工业部标准JB81-5 《平焊钢法兰》B:化学工业部标准《耐酸平焊钢法兰》C:根据用户需求定制8 :仪表外径φ60mm φ75mm φ100mm φ150mm9:仪表执行标准JB/T8624-1997三、隔膜压力表液位差的说明尤其对于带软连接管的隔膜压力表，液位差影响示意图由于受压部与通用型压力表安装位置不同，会产生如图所示的液位差的影响量△P。

甘油式压力表工作原理
甘油式压力表正确叫法为隔膜压力表。

一、隔膜压力表的结构
隔膜压力表是用隔离膜片将被测工作介质和传压介质相隔离的压力表。

实际上，隔膜压力表是用隔膜装置和充有灌充液的一般压力表相组合而构成的一种压力表。

隔膜压力表由指示部分（压力表部分）、隔膜装置（膜片、砝兰）、传压导管三部分组成。

用专用抽真空设备将压力表弹簧管内腔抽成真空，并充入灌充液，同时用隔离装置将其密封隔离。

常用的灌充液为硅油、甘油、氟化油、植物油等。

二、隔膜的种类、特性、材料隔膜分为平面膜片和波纹膜片两类。

目前隔膜压力表主要使用平面隔离膜片，隔膜片主要起隔离和传压作用。

隔膜片通常用锡青铜、纯钛、纯钮、哈氏合金、蒙乃尔合金、聚四氟乙烯等材料制造。

三、隔膜压力表的用途和测量压力能力隔膜压力表主要用于测量有强腐蚀性、高黏度、易结晶、易凝固工作介质的压力。

隔膜压力表测量压力上限一般可达到60MPa。

四、隔膜压力表的工作原理隔膜压力表的工作原理是：隔膜压力表与被测压力装置牢固连接并密封不泄漏，当被测压力工作介质作用于隔离膜片的下方后，隔膜膜片产生向上的变形，灌充液将被测压力传递给弹簧管，弹簧管产生弹性变形而引起管端位移，通过拉杆带动
齿轮传动机构将位移量进行放大，同时带动指针转动，在刻有法定计量单位的分度盘上指示出被测量压力值。

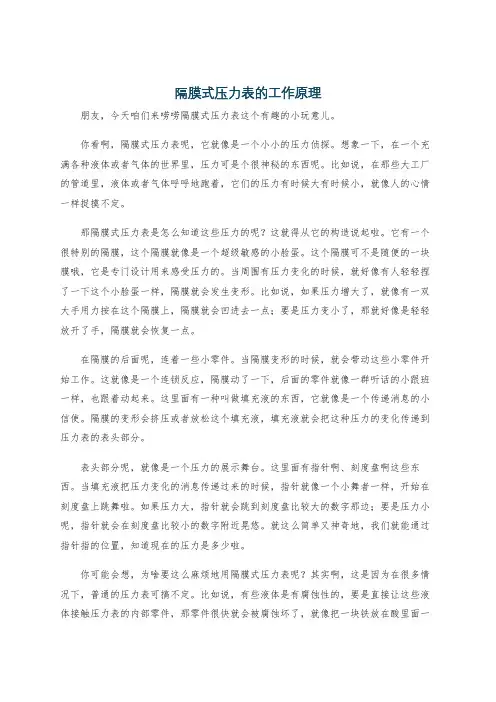

隔膜式压力表的工作原理朋友，今天咱们来唠唠隔膜式压力表这个有趣的小玩意儿。

你看啊，隔膜式压力表呢，它就像是一个小小的压力侦探。

想象一下，在一个充满各种液体或者气体的世界里，压力可是个很神秘的东西呢。

比如说，在那些大工厂的管道里，液体或者气体呼呼地跑着，它们的压力有时候大有时候小，就像人的心情一样捉摸不定。

那隔膜式压力表是怎么知道这些压力的呢？这就得从它的构造说起啦。

它有一个很特别的隔膜，这个隔膜就像是一个超级敏感的小脸蛋。

这个隔膜可不是随便的一块膜哦，它是专门设计用来感受压力的。

当周围有压力变化的时候，就好像有人轻轻捏了一下这个小脸蛋一样，隔膜就会发生变形。

比如说，如果压力增大了，就像有一双大手用力按在这个隔膜上，隔膜就会凹进去一点；要是压力变小了，那就好像是轻轻放开了手，隔膜就会恢复一点。

在隔膜的后面呢，连着一些小零件。

当隔膜变形的时候，就会带动这些小零件开始工作。

这就像是一个连锁反应，隔膜动了一下，后面的零件就像一群听话的小跟班一样，也跟着动起来。

这里面有一种叫做填充液的东西，它就像是一个传递消息的小信使。

隔膜的变形会挤压或者放松这个填充液，填充液就会把这种压力的变化传递到压力表的表头部分。

表头部分呢，就像是一个压力的展示舞台。

这里面有指针啊、刻度盘啊这些东西。

当填充液把压力变化的消息传递过来的时候，指针就像一个小舞者一样，开始在刻度盘上跳舞啦。

如果压力大，指针就会跳到刻度盘比较大的数字那边；要是压力小呢，指针就会在刻度盘比较小的数字附近晃悠。

就这么简单又神奇地，我们就能通过指针指的位置，知道现在的压力是多少啦。

你可能会想，为啥要这么麻烦地用隔膜式压力表呢？其实啊，这是因为在很多情况下，普通的压力表可搞不定。

比如说，有些液体是有腐蚀性的，要是直接让这些液体接触压力表的内部零件，那零件很快就会被腐蚀坏了，就像把一块铁放在酸里面一样，一会儿就没了。

但是有了隔膜就不一样啦，隔膜就像一个勇敢的小盾牌，把那些腐蚀性的液体挡在外面，自己去感受压力，然后再把压力信息安全地传递进去。

隔膜耐震压力表和膜片压力表的区别差异在工业领域，压力测试是常见的一项工作。

而隔膜耐震压力表和膜片压力表都是常见的压力测量仪器。

它们都是通过外界力的作用，变化为杆式表针的移动来显示压力大小的。

但是它们之间也存在一些不同之处。

本文将从以下三个方面，对隔膜耐震压力表和膜片压力表进行比较。

原理隔膜耐震压力表采用了隔膜式测压原理。

隔膜式测压原理是通过一个橡胶隔膜分开了测压腔和压力表的测量机构。

被测介质通过连接口压入隔膜腔，使隔膜发生形变，通过杠杆机构，从而转动指针，指示当前的压力值。

而膜片压力表则是根据膜片测量原理测量压力的。

膜片测量法是利用在压力作用下，细膜片发生微小位移或变形，从而检测被测介质压力大小的一种测力检测方法。

因此，可以看出隔膜耐震压力表和膜片压力表在原理上存在一定的区别。

功能隔膜耐震压力表具有良好的耐震性能。

它的测量精度高，对于温度和湿度等外界因素的干扰相对较小。

同时，由于采用橡胶隔膜，可以更好的保证被测介质和表针之间的稳定性。

而膜片压力表则是一种比较经济实用的压力测试仪器。

它具有颠簸不坏、结构简单、集成度高等特点，被广泛地应用于各种领域中。

适用范围隔膜耐震压力表适用于在高震动和搬运条件下测量液体、蒸汽和气体的压力。

同时，由于隔膜式测量原理，隔膜耐震压力表还可以测量各种含可燃、易爆、腐蚀性液体和气体的压力。

因此，它在石油、化工、煤气、核燃料、化肥等行业中有着广泛应用。

而膜片压力表由于其价格较为优惠，因此适用于需要大量测试的应用场合。

例如在消防部门中，在区域内设置膜片压力表进行监测，能够更快速、便捷地为消防部门提供准确的数据参考。

综上所述，隔膜耐震压力表和膜片压力表在原理、功能和适用范围上都存在一定的区别。

在实际应用中，需要根据监测对象、测试场合、费用等诸多方面来选择合适的压力表。

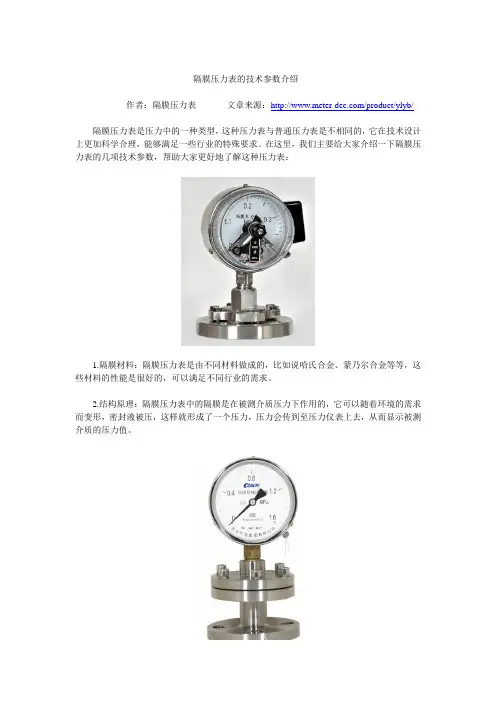

隔膜压力表的技术参数介绍
作者：隔膜压力表文章来源：/product/ylyb/
隔膜压力表是压力中的一种类型，这种压力表与普通压力表是不相同的，它在技术设计上更加科学合理，能够满足一些行业的特殊要求。

在这里，我们主要给大家介绍一下隔膜压力表的几项技术参数，帮助大家更好地了解这种压力表：
1.隔膜材料：隔膜压力表是由不同材料做成的，比如说哈氏合金、蒙乃尔合金等等，这些材料的性能是很好的，可以满足不同行业的需求。

2.结构原理：隔膜压力表中的隔膜是在被测介质压力下作用的，它可以随着环境的需求而变形，密封液被压，这样就形成了一个压力，压力会传到至压力仪表上去，从而显示被测介质的压力值。

3.温度影响：隔膜压力表的使用与温度是有很大的关系的，它的隔膜受到热膨胀之后会相应地变形，如果温度超过正常温度的一定范围，隔膜压力表在使用的时候就会出现一个误差值。

4.液位差：隔膜压力表在使用的时候是靠软管连接的，在安装的时候如果它的位置不正确，是会形成一个液压差的。

以上就是隔膜压力表的主要技术参数，相信大家对这种压力表有了一个更深的了解了吧。

现如今，隔膜压力表的使用是很频繁的，它的使用可以给相关行业带来很多经济效益。

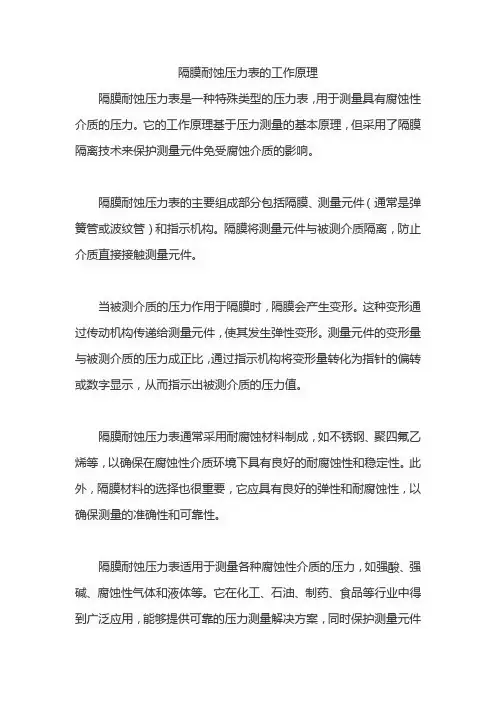

隔膜耐蚀压力表的工作原理
隔膜耐蚀压力表是一种特殊类型的压力表，用于测量具有腐蚀性介质的压力。

它的工作原理基于压力测量的基本原理，但采用了隔膜隔离技术来保护测量元件免受腐蚀介质的影响。

隔膜耐蚀压力表的主要组成部分包括隔膜、测量元件（通常是弹簧管或波纹管）和指示机构。

隔膜将测量元件与被测介质隔离，防止介质直接接触测量元件。

当被测介质的压力作用于隔膜时，隔膜会产生变形。

这种变形通过传动机构传递给测量元件，使其发生弹性变形。

测量元件的变形量与被测介质的压力成正比，通过指示机构将变形量转化为指针的偏转或数字显示，从而指示出被测介质的压力值。

隔膜耐蚀压力表通常采用耐腐蚀材料制成，如不锈钢、聚四氟乙烯等，以确保在腐蚀性介质环境下具有良好的耐腐蚀性和稳定性。

此外，隔膜材料的选择也很重要，它应具有良好的弹性和耐腐蚀性，以确保测量的准确性和可靠性。

隔膜耐蚀压力表适用于测量各种腐蚀性介质的压力，如强酸、强碱、腐蚀性气体和液体等。

它在化工、石油、制药、食品等行业中得到广泛应用，能够提供可靠的压力测量解决方案，同时保护测量元件
免受腐蚀介质的损害。
