大跨度悬索桥的动力特性分析研究摘要：悬索桥又称吊桥，是一种古老的桥型，是以通过索塔悬挂并锚固于两岸(或桥两端)的悬索作为上部结构主要承重构件的桥梁类型。

由于其结构比较轻柔对动荷载比较敏感，进行桥梁结构的动力特性分析对桥梁的抗震设计、健康检测和维护具有十分重要的意义。

随着桥梁跨度的增大，加之悬索桥是一种刚度小、变形大的柔性结构，体系的几何非线性突出，基于有限元法对悬索桥的动力特性以及结构刚度对其影响进行研究具有重要的理论意义和工程实际价值。

结构刚度是影响悬索桥动力特性的重要因素，本文就加劲梁刚度、索塔刚度、主缆刚度、吊索刚度等对双塔单跨悬索桥固有频率的影响进行研究。

关键词：大跨度；悬索桥；动力分析1.大跨度悬索桥的动力分析的意义悬索桥的振动特性是悬索桥动荷载行为研究的基础。

桥梁结构的振动包括自振频率和振型等,它反映了桥梁结构的刚度和质量分布的合理性,是桥梁结构振动响应分析、抗震设计和抗风稳定性研究的基础。

桥梁结构的动力特性包括自振频率、振型和阻尼。

悬索桥结构在动力激励作用下,在空间上各向振动的振型和频率都是需要的。

但一般被分为四种类型:竖向、纵向、横向和扭转振型。

然而,实际情况却是一种位移通常会与另外一种位移耦合,特别是竖向位移与纵向位移耦合在一起,横向位移与扭转位移耦合在一起。

甚至有时候,四种位移同时耦合在一起。

耦合情况决定于结构几何和支撑条件等因素。

一阶扭转振动频率与一阶竖向振动频率比值越大,桥梁具有更好的抗风稳定性;桥梁抖振则需要考虑多振型的参与。

因此,动力特性分析是桥梁结构动力性能研究的重要内容之一。

在悬索桥进入大跨径结构的阶段,其加劲梁的刚度不断地相对减少,当加劲梁的高跨比小于1/300时,采用线性挠度理论分析悬索桥所产生的误差将不容忽视,为此有限位移理论开始应用于现代悬索桥的结构分析中,使悬索桥的分析计算更加精确。

基于矩阵位移法的有限元技术能适应解决复杂结构的受力分析,一些有代表性的研究成果逐渐完善和发展了有限位移理论。

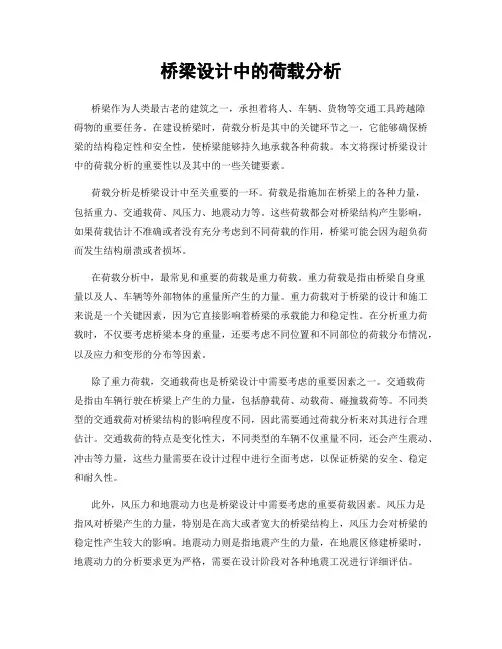

桥梁设计中的荷载分析桥梁作为人类最古老的建筑之一，承担着将人、车辆、货物等交通工具跨越障碍物的重要任务。

在建设桥梁时，荷载分析是其中的关键环节之一，它能够确保桥梁的结构稳定性和安全性，使桥梁能够持久地承载各种荷载。

本文将探讨桥梁设计中的荷载分析的重要性以及其中的一些关键要素。

荷载分析是桥梁设计中至关重要的一环。

荷载是指施加在桥梁上的各种力量，包括重力、交通载荷、风压力、地震动力等。

这些荷载都会对桥梁结构产生影响，如果荷载估计不准确或者没有充分考虑到不同荷载的作用，桥梁可能会因为超负荷而发生结构崩溃或者损坏。

在荷载分析中，最常见和重要的荷载是重力荷载。

重力荷载是指由桥梁自身重量以及人、车辆等外部物体的重量所产生的力量。

重力荷载对于桥梁的设计和施工来说是一个关键因素，因为它直接影响着桥梁的承载能力和稳定性。

在分析重力荷载时，不仅要考虑桥梁本身的重量，还要考虑不同位置和不同部位的荷载分布情况，以及应力和变形的分布等因素。

除了重力荷载，交通载荷也是桥梁设计中需要考虑的重要因素之一。

交通载荷是指由车辆行驶在桥梁上产生的力量，包括静载荷、动载荷、碰撞载荷等。

不同类型的交通载荷对桥梁结构的影响程度不同，因此需要通过荷载分析来对其进行合理估计。

交通载荷的特点是变化性大，不同类型的车辆不仅重量不同，还会产生震动、冲击等力量，这些力量需要在设计过程中进行全面考虑，以保证桥梁的安全、稳定和耐久性。

此外，风压力和地震动力也是桥梁设计中需要考虑的重要荷载因素。

风压力是指风对桥梁产生的力量，特别是在高大或者宽大的桥梁结构上，风压力会对桥梁的稳定性产生较大的影响。

地震动力则是指地震产生的力量，在地震区修建桥梁时，地震动力的分析要求更为严格，需要在设计阶段对各种地震工况进行详细评估。

荷载分析在桥梁设计中具有重要的意义。

它可以帮助工程师了解桥梁在不同荷载下的应力、变形等物理性质，有助于优化设计和选择合适的构造方案。

同时，荷载分析也能够为工程师提供依据，评估桥梁的结构强度和承载能力是否满足安全要求，从而确保桥梁在使用过程中的安全性和稳定性。

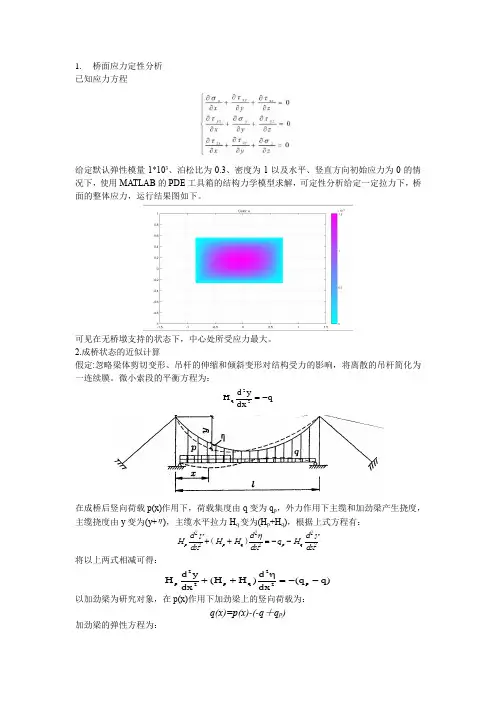

1. 桥面应力定性分析 已知应力方程给定默认弹性模量1*103、泊松比为0.3、密度为1以及水平、竖直方向初始应力为0的情况下，使用MA TLAB 的PDE 工具箱的结构力学模型求解，可定性分析给定一定拉力下，桥面的整体应力，运行结果图如下。

可见在无桥墩支持的状态下，中心处所受应力最大。

2.成桥状态的近似计算假定:忽略梁体剪切变形、吊杆的伸缩和倾斜变形对结构受力的影响，将离散的吊杆简化为一连续膜。

微小索段的平衡方程为：qdx y d H 22q -=在成桥后竖向荷载p(x)作用下，荷载集度由q 变为q p ，外力作用下主缆和加劲梁产生挠度，主缆挠度由y 变为(y+)，主缆水平拉力H q 变为(H p +H q )，根据上式方程有：H d y dx H H d dx q H d ydx p p q p q 222222++=--()η将以上两式相减可得：)q q (dx d )H H (dx y d H p 22q p 22p --=η++以加劲梁为研究对象，在p(x)作用下加劲梁上的竖向荷载为：q(x)=p(x)-(-q ＋q p )加劲梁的弹性方程为：p2222q q )x (p )x (q )dx d E I (dx d -+==η设EI 为常数，将上式代入整理得：EI d dx H H d dx p x H d y dx q p p 442222ηη-+=+()()得到挠度理论的基本微分方程。

由于Hp 是p(x)的函数，因此这一微分方程是非线性的。

此外，方程中Hq 、Hp 和均为未知，求解时还需要一个补充方程，利用全桥主缆长度变化的水平投影为零这一边界条件：00=∆⎰Ldx 或H E Adx t dx dy dx d dx dx pC CLL L c o s c o s 302000ϕαϕη+-=⎰⎰⎰式中：L －两锚碇间的水平距离。

式中第三项进行分部积分，并利用x=0和x=L=0的边界条件，有：⎰⎰⎰=-=LLL Ldxl fdx dx y d dxdydx dx d dx dy 022208ηηηη代入整理后得：)1(0t Lp c c ptL dx L A E H αηγ-=⎰⎰⎰⎰=-+L L LCC p dx dx d dx dy dxt dx A E H 002030cos cos ηϕαϕ⎪⎪⎭⎪⎪⎬⎫===-=⎰⎰,sec ,sec ,81203222Lt Lp dx L dx L l fdx y d ϕϕγ。

桥梁设计中常见荷载问题与解决措施桥梁作为重要的交通工程设施，承载着车辆和行人的运输，因此在设计中需要考虑各种荷载问题。

荷载是指作用在桥梁结构上的各种外力，是桥梁设计中必须考虑的重要因素。

不同类型的桥梁承受的荷载也不尽相同，解决这些荷载问题是桥梁设计中非常重要的一环。

本文将围绕桥梁设计中常见的荷载问题和解决措施展开讨论。

一、常见荷载问题1. 水平荷载水平荷载是指桥梁结构在使用过程中受到的水平方向的外力，主要来自车辆行驶时产生的惯性力和风荷载。

惯性力是指车辆在行驶中产生的横向和纵向加速度所产生的力，而风荷载则是指桥梁在风载作用下所受到的压力。

水平荷载会对桥梁结构产生不可忽视的影响，容易造成桥梁的振动和疲劳破坏，甚至导致桥梁的倒塌。

2. 垂直荷载垂直荷载是指桥梁结构在使用过程中受到的垂直方向的外力，主要来自于行驶车辆的荷载和雨雪等自然环境所产生的荷载。

行驶车辆的荷载是指车辆自身重量以及在桥梁上行驶时所受到的轮压力，而雨雪等自然环境的荷载则是指在恶劣天气条件下桥梁所受到的附加荷载。

垂直荷载对桥梁的承载能力和稳定性都有着重要影响，需要在设计中进行合理考虑和解决。

3. 突发荷载突发荷载是指桥梁结构在特殊情况下受到的瞬时荷载，如地震、车辆爆炸等。

这些突发荷载具有极大的破坏性和危险性，会对桥梁结构造成严重损害，甚至导致桥梁的坍塌。

在设计桥梁结构时需要考虑这些突发荷载所带来的影响，并采取相应的措施进行防范和防护。

二、解决措施1. 水平荷载对于水平荷载问题，通常可以通过增加桥梁结构的刚度和稳定性来进行解决。

可以采用加固梁和柱、增加加劲肋等方式来提高桥梁结构的抗水平荷载能力。

还可以通过合理布置减震器、设置阻尼器等方法来减小桥梁的振动和疲劳破坏，提高桥梁的安全性和稳定性。

2. 垂直荷载针对垂直荷载问题，可以通过合理设计桥梁结构的截面形状和加强构件的承载能力来加强桥梁的垂直承载能力。

还可以通过设置伸缩缝和密封材料等方式来防止雨雪等自然环境的荷载对桥梁结构的侵蚀和损害，确保桥梁的长期使用安全。

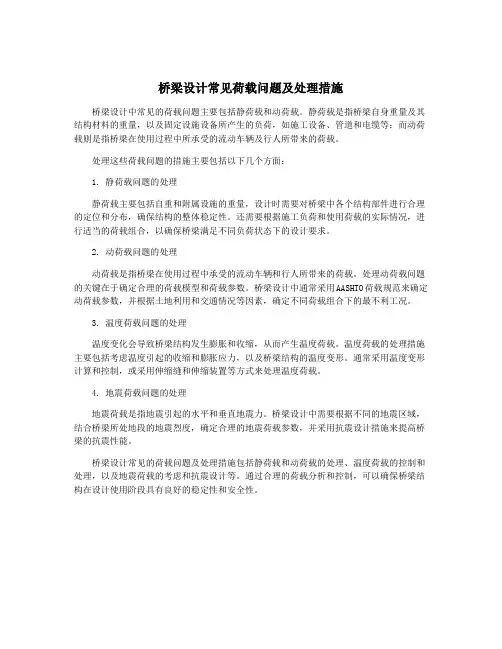

桥梁设计常见荷载问题及处理措施桥梁设计中常见的荷载问题主要包括静荷载和动荷载。

静荷载是指桥梁自身重量及其结构材料的重量，以及固定设施设备所产生的负荷，如施工设备、管道和电缆等；而动荷载则是指桥梁在使用过程中所承受的流动车辆及行人所带来的荷载。

处理这些荷载问题的措施主要包括以下几个方面：1. 静荷载问题的处理静荷载主要包括自重和附属设施的重量，设计时需要对桥梁中各个结构部件进行合理的定位和分布，确保结构的整体稳定性。

还需要根据施工负荷和使用荷载的实际情况，进行适当的荷载组合，以确保桥梁满足不同负荷状态下的设计要求。

2. 动荷载问题的处理动荷载是指桥梁在使用过程中承受的流动车辆和行人所带来的荷载。

处理动荷载问题的关键在于确定合理的荷载模型和荷载参数。

桥梁设计中通常采用AASHTO荷载规范来确定动荷载参数，并根据土地利用和交通情况等因素，确定不同荷载组合下的最不利工况。

3. 温度荷载问题的处理温度变化会导致桥梁结构发生膨胀和收缩，从而产生温度荷载。

温度荷载的处理措施主要包括考虑温度引起的收缩和膨胀应力，以及桥梁结构的温度变形。

通常采用温度变形计算和控制，或采用伸缩缝和伸缩装置等方式来处理温度荷载。

4. 地震荷载问题的处理地震荷载是指地震引起的水平和垂直地震力。

桥梁设计中需要根据不同的地震区域，结合桥梁所处地段的地震烈度，确定合理的地震荷载参数，并采用抗震设计措施来提高桥梁的抗震性能。

桥梁设计常见的荷载问题及处理措施包括静荷载和动荷载的处理、温度荷载的控制和处理，以及地震荷载的考虑和抗震设计等。

通过合理的荷载分析和控制，可以确保桥梁结构在设计使用阶段具有良好的稳定性和安全性。

桥梁工程设计中的荷载分析桥梁作为连接两个地方的交通通道，在现代社会中扮演着重要的角色。

然而，桥梁的设计却是一项复杂而精密的工作，其中之一就是荷载分析。

荷载分析是桥梁设计中至关重要的一环，它能够帮助工程师确定桥梁结构所能承受的最大负荷，确保桥梁的安全可靠。

荷载是指施加在桥梁上的各种力量，包括静力荷载和动力荷载。

静力荷载包括自重、活载和温度变化引起的热胀冷缩等；而动力荷载则包括风荷载、地震荷载和交通荷载等。

荷载的准确计算和分析对于桥梁设计至关重要。

首先，自重是桥梁固有的重量，是静力荷载中最基本的一种。

自重直接影响桥梁的强度和稳定性。

桥梁通常由桥面、梁、柱等多个部分组成，每个部分都有自己的重量。

荷载分析中，工程师需要详细计算每个部分的自重，并将其合并计算为整体的自重。

其次，活载是指桥梁在使用过程中承受的可变荷载，如车辆、行人、荷载运输等。

活载分析是桥梁设计中的重要环节，工程师需要根据实际情况和标准规范，确定各种活载的类型、大小和作用位置。

车流高峰期的交通荷载对于桥梁承载能力的分析尤为重要，因为它能够直接影响桥梁的结构安全性。

除了静力荷载和活载，桥梁的设计还需要考虑动力荷载。

风荷载是指风对桥梁产生的作用力，尤其在大跨度桥梁设计中具有重要意义。

风荷载的分析通常基于经验公式和风洞实验，工程师需要确定桥梁所在地的年平均风速，计算桥梁的抗风能力。

此外，地震荷载也是桥梁设计中不可忽视的一个因素。

地震是一种自然力量，能够产生剧烈的地面运动，对桥梁结构产生冲击作用。

工程师需要根据地震烈度、桥梁的地理位置和结构形式，进行地震荷载的分析和计算，确保桥梁在地震中的稳定性和安全性。

荷载分析是桥梁设计过程中的关键环节，它涉及到多学科的知识和专业工具的运用。

工程师需要掌握结构力学、材料力学、土木工程等多个学科的知识，运用计算机辅助设计软件进行荷载分析。

同时，工程师还需要借助实验室测试和观察等手段，对荷载的实际情况进行验证和修正。

桥梁工程的荷载效应分析在桥梁工程中，荷载效应分析是非常重要的一项工作。

荷载效应分析是指对桥梁在受到不同荷载作用下的变形、应力、挠度等进行计算与评估，旨在保证桥梁在使用阶段的安全性和可靠性。

本文将从桥梁荷载的分类和特点、荷载效应分析的方法以及实际案例等方面进行论述。

一、桥梁荷载的分类和特点桥梁荷载可以分为永久荷载和变动荷载两类。

永久荷载是桥梁自身的重量以及常设的荷载，如桥墩、横梁、道路表面等；变动荷载则是桥梁在使用过程中所承受的动态荷载，如行车荷载、风荷载等。

桥梁荷载的特点主要有以下几点：1. 随机性：桥梁荷载是由多种因素综合作用所产生的，在实际中是具有一定的随机性，因此荷载效应分析需要考虑不同组合情况下的最不利影响。

2. 变化性：桥梁荷载在时间和空间上都存在变化，不同车型、车速以及不同的行车位置都会对桥梁荷载产生影响，因此在荷载效应分析中需要考虑变形和应力的变化情况。

3. 动态性：桥梁所承受的荷载一般都是动态荷载，如行驶的车辆会产生振动荷载，风荷载也是动态作用。

因此，在荷载效应分析中需要考虑桥梁的振动响应以及稳定性。

二、荷载效应分析的方法荷载效应分析是通过结构力学与工程数学的方法对桥梁在不同荷载作用下的响应进行计算与评估。

常用的荷载效应分析方法主要包括了以下几种：1. 静力分析法：静力分析法是一种简化方法，它假设桥梁在受力过程中达到静力平衡。

通过对桥梁各个构件的静力平衡方程进行求解，可以得到桥梁的最大应力、最大变形等参数。

2. 动力分析法：动力分析法是通过考虑荷载作用下桥梁的振动响应，结合结构的动力特性来进行分析。

通过模拟实际荷载下桥梁的振动响应，可以得到桥梁的振动频率、位移等参数。

3. 有限元分析法：有限元分析法是一种广泛应用的强大分析工具。

通过将桥梁离散为大量的小单元，建立相应的数学模型，并结合荷载的边界条件进行计算，可以得到桥梁在荷载作用下的详细应力、应变等参数。

4. 随机震动分析法：对于随机荷载作用下的桥梁，常使用随机震动分析法进行分析。

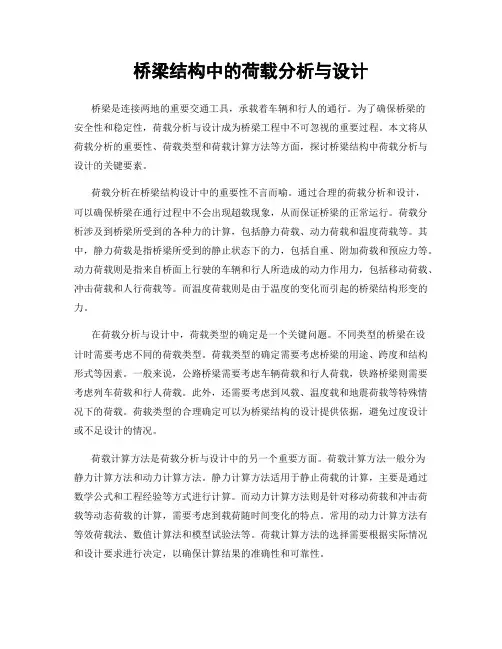

桥梁结构中的荷载分析与设计桥梁是连接两地的重要交通工具，承载着车辆和行人的通行。

为了确保桥梁的安全性和稳定性，荷载分析与设计成为桥梁工程中不可忽视的重要过程。

本文将从荷载分析的重要性、荷载类型和荷载计算方法等方面，探讨桥梁结构中荷载分析与设计的关键要素。

荷载分析在桥梁结构设计中的重要性不言而喻。

通过合理的荷载分析和设计，可以确保桥梁在通行过程中不会出现超载现象，从而保证桥梁的正常运行。

荷载分析涉及到桥梁所受到的各种力的计算，包括静力荷载、动力荷载和温度荷载等。

其中，静力荷载是指桥梁所受到的静止状态下的力，包括自重、附加荷载和预应力等。

动力荷载则是指来自桥面上行驶的车辆和行人所造成的动力作用力，包括移动荷载、冲击荷载和人行荷载等。

而温度荷载则是由于温度的变化而引起的桥梁结构形变的力。

在荷载分析与设计中，荷载类型的确定是一个关键问题。

不同类型的桥梁在设计时需要考虑不同的荷载类型。

荷载类型的确定需要考虑桥梁的用途、跨度和结构形式等因素。

一般来说，公路桥梁需要考虑车辆荷载和行人荷载，铁路桥梁则需要考虑列车荷载和行人荷载。

此外，还需要考虑到风载、温度载和地震荷载等特殊情况下的荷载。

荷载类型的合理确定可以为桥梁结构的设计提供依据，避免过度设计或不足设计的情况。

荷载计算方法是荷载分析与设计中的另一个重要方面。

荷载计算方法一般分为静力计算方法和动力计算方法。

静力计算方法适用于静止荷载的计算，主要是通过数学公式和工程经验等方式进行计算。

而动力计算方法则是针对移动荷载和冲击荷载等动态荷载的计算，需要考虑到载荷随时间变化的特点。

常用的动力计算方法有等效荷载法、数值计算法和模型试验法等。

荷载计算方法的选择需要根据实际情况和设计要求进行决定，以确保计算结果的准确性和可靠性。

荷载分析与设计是桥梁工程中不可或缺的一环。

通过合理的荷载分析与设计，可以确保桥梁结构在使用过程中不出现过载和失效的情况，从而保障人们的行车和行人安全。

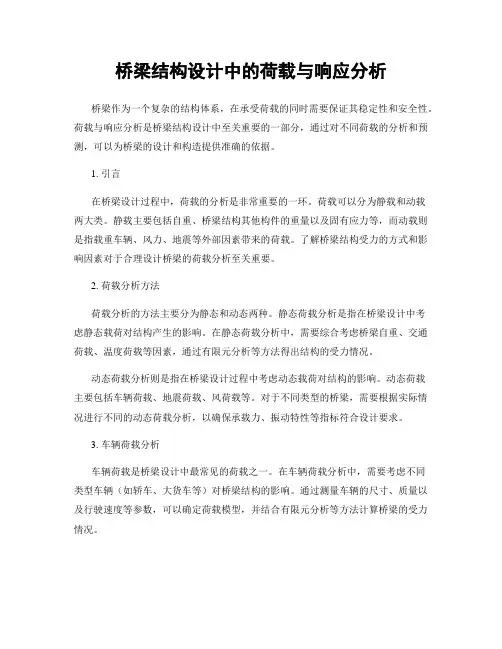

桥梁结构设计中的荷载与响应分析桥梁作为一个复杂的结构体系，在承受荷载的同时需要保证其稳定性和安全性。

荷载与响应分析是桥梁结构设计中至关重要的一部分，通过对不同荷载的分析和预测，可以为桥梁的设计和构造提供准确的依据。

1. 引言在桥梁设计过程中，荷载的分析是非常重要的一环。

荷载可以分为静载和动载两大类。

静载主要包括自重、桥梁结构其他构件的重量以及固有应力等，而动载则是指载重车辆、风力、地震等外部因素带来的荷载。

了解桥梁结构受力的方式和影响因素对于合理设计桥梁的荷载分析至关重要。

2. 荷载分析方法荷载分析的方法主要分为静态和动态两种。

静态荷载分析是指在桥梁设计中考虑静态载荷对结构产生的影响。

在静态荷载分析中，需要综合考虑桥梁自重、交通荷载、温度荷载等因素，通过有限元分析等方法得出结构的受力情况。

动态荷载分析则是指在桥梁设计过程中考虑动态载荷对结构的影响。

动态荷载主要包括车辆荷载、地震荷载、风荷载等。

对于不同类型的桥梁，需要根据实际情况进行不同的动态荷载分析，以确保承载力、振动特性等指标符合设计要求。

3. 车辆荷载分析车辆荷载是桥梁设计中最常见的荷载之一。

在车辆荷载分析中，需要考虑不同类型车辆（如轿车、大货车等）对桥梁结构的影响。

通过测量车辆的尺寸、质量以及行驶速度等参数，可以确定荷载模型，并结合有限元分析等方法计算桥梁的受力情况。

另外，车辆荷载分析还需要考虑车辆行驶过程中的动态效应，如车辆的轴载效应、横向荷载效应等。

这些因素对于桥梁结构的疲劳寿命、变形变量等都有很大的影响，因此在设计中需要充分考虑。

4. 地震荷载分析地震是桥梁设计中需要特别重视的荷载之一。

地震荷载分析需要根据桥梁所在地区的地震烈度、构造情况等因素进行。

根据地震波形和地震频率，可以通过有限元分析等方法计算桥梁的动态响应，以评估其结构的稳定性和安全性。

地震荷载分析除了考虑地震力的峰值和频率特性外，还要考虑土壤的动力特性、地基反应等因素。

这些因素对桥梁结构的抗震能力起着重要的影响，在设计中需要进行合理的考虑。

悬索桥的拉压平衡分析悬索桥，作为一种古老而又充满魅力的桥梁结构，一直以来都吸引着人们的目光。

它以悬挂在两个支柱之间的主悬索为主要承载构件，通过悬索和斜拉索的相互作用，实现了桥梁的稳定和平衡。

本文将从拉压平衡的角度，探讨悬索桥的结构特点和力学原理。

悬索桥的主要特点是悬挂在两个支柱之间的主悬索，它承担了桥梁荷载的大部分重量。

主悬索的形状通常呈现出一种悬垂的曲线，这是因为悬索在自重和荷载作用下会发生弯曲。

悬索桥的拉压平衡依赖于主悬索的稳定性，因此主悬索的设计和施工是悬索桥工程中最为关键的环节之一。

在拉压平衡分析中，我们首先需要考虑主悬索的受力情况。

主悬索上的每一点都承受着来自两个方向的力，即向下的重力和向上的张力。

由于主悬索的形状是悬垂曲线，所以在任何一点上，张力的方向都沿着切线方向。

这意味着主悬索上的张力可以通过切线力的合成得到。

而切线力的合成又可以通过积分计算来求解。

除了主悬索上的拉力，悬索桥还需要考虑斜拉索的作用。

斜拉索是连接主悬索和桥面的关键构件，它的作用是将主悬索上的拉力传递到桥面上。

斜拉索的设计需要考虑到两个方面的因素：一是斜拉索的角度，二是斜拉索的张力。

斜拉索的角度决定了主悬索上的拉力在垂直方向上的分量大小，而斜拉索的张力则决定了桥面上的受力情况。

在悬索桥的拉压平衡分析中，还需要考虑到其他一些因素。

例如，主悬索和斜拉索的材料强度、桥面的自重、风荷载等等。

这些因素都会对悬索桥的结构和力学性能产生影响，需要在设计和施工过程中进行综合考虑。

总的来说，悬索桥的拉压平衡分析是一项非常复杂而又重要的工作。

它需要考虑到主悬索和斜拉索的受力情况，以及其他一些因素的影响。

只有在拉压平衡得到良好的控制和平衡时，悬索桥才能够保持结构的稳定和安全。

因此，在悬索桥的设计和施工中，拉压平衡分析是一个不可或缺的环节，需要专业的工程师和技术人员进行深入研究和探索。

悬索桥作为一种独特的桥梁结构，不仅具有实用性，还具有观赏性。

悬索桥的受力分析一、选题在前面的presentation部分，我与张玉青同学合作完成了上海东海大桥的建模，在此次的实例分析中，我参考了《ANSYS土木工程实例应用》中的悬索桥部分，并在建模的基础上对其进行受力分析和施工过程中跨中挠度变化情况的分析。

二、实例1.问题的描述●材料性能悬索和吊杆：E=2.5e11,μ=0.1,ρɡ=1e4梁：E=3.0e11,μ=0.1,ρɡ=1e4●截面尺寸悬索：A=1吊杆：A=0.02梁：A=0.5，H=1，I=1/24●几何参数：桥长400m，双索塔，自桥面算起塔高20m。

全桥模型成对称分布。

两塔之间跨度为200m，左右塔距岸边各100m。

悬索间距为10m。

●初始条件：悬索和吊杆初应变为ε=1e-5。

●边界条件：悬索两端铰支，大梁布置成简支结构。

以上都统一采用国际单位制。

2.悬索桥结构的建模把悬索体系的主要承重结构模拟为由铰链环组成的在节点上加荷载的悬挂索链。

这种模型不但能很好地表现实际节点索链的性质，还能表现由金属丝。

股或索组成的缆的性质，由于它不具有抗弯的能力，所以用LINK180单元模拟是非常好的，计算的精度和索长度的选取有很大的关系，同时要考虑索的应力变化问题。

当给索缆装配加劲梁时，由于加劲梁还只是外荷载，不参与结构受力，所以可以将缆索结构当成是受集中荷载的体系。

荷载按照实际的情况阶段施加。

当桥建成之后，可以将缆索和加劲梁当做一个整体来分析，在条件允许的情况下可以一次性施加活载在桥上来模拟其受力分析。

三、建模过程及分析过程1.设置单元及材料参数➢定义单元类型➢定义材料属性➢实常数➢定义截面2.建模➢生成区段模型主缆单元类型为1号，材料类型为1，截面实常数R1；悬索单元类型为1号，实常数为2，桥面主梁单元类型为2号，材料类型为2号，截面实常数为1。

➢定义局部坐标在X=100处生成局部坐标系，新的坐标系代号必须大于10，再将局部坐标系设为当前坐标系，以当前坐标系的YZ面为对称面，镜像生成另一区段模型。

悬索桥的结构分析与设计悬索桥作为一种具有特殊结构的桥梁，其独特的形式和设计使其在工程领域中备受瞩目。

它以一系列的主悬索和斜拉索连接主塔与桥面，给人一种优美、轻盈的感觉。

本文将从悬索桥的结构分析与设计两个方面进行探讨。

悬索桥的结构分析是确保桥梁强度和稳定性的重要环节。

在分析过程中，主要涉及平衡力学和力学平衡两个方面。

平衡力学是研究悬索桥各种受力变形和平衡条件的学科。

为了使悬索桥可以保持平衡，主塔需要承担压力，而主悬索则需要承担主要的拉力。

其力学表达式为F=mg，其中m代表主悬索的质量，g代表重力加速度。

悬索桥设计师需要根据桥梁跨度、载荷以及所需预应力等因素进行合理的力学计算，确保桥梁的稳定性和强度。

此外，还需考虑悬索桥在遇到风、地震等外力作用时的响应，确保桥梁的安全性。

而悬索桥的设计则是为了满足桥梁的功能和美观性而进行的。

设计过程中需要考虑桥面的宽度、横断面形态以及桥面的铺装材料等，以及主塔和桥墩的设计高度、宽度以及外观美观度等因素。

同时，还要考虑悬索桥在不同环境下的使用效果，如行人桥、车行桥或铁路桥等。

通过合理的设计，可以使悬索桥既满足功能需求，又能与周围环境相协调，达到整体美观的效果。

在悬索桥的设计中，材料的选择也起到了重要的作用。

一般来说，悬索桥主悬索的材质多为高强度钢丝绳或合成纤维，而斜拉索一般采用高强度钢材。

这些材料具有良好的拉伸性能和强度，能够承担巨大的力道。

此外，悬索桥的桥面材料一般是混凝土或钢材，具有较好的耐久性和承载能力。

在设计过程中，需要根据桥梁的设计载荷和功能要求，合理选择材料以保证桥梁的使用寿命和稳定性。

总体来说，悬索桥的结构分析与设计是一个综合性的工程过程。

通过力学分析和合理的设计，可以确保悬索桥的强度、稳定性和美观性。

在实际应用中，悬索桥能够跨越大跨度，承载大载荷，是一种重要的交通工程形式。

但同时也需要注意桥梁的维护和管理，确保其长期使用和安全性。

悬索桥不仅仅是交通工具，更是一种艺术与工程技术的完美结合，给人们带来了便捷与美感。

一般力学与力学基础的悬索桥分析方法悬索桥是一种以悬吊物体（如钢索）为主要构件，通过锚固在两端并形成拱形曲线支撑桥面的特殊桥梁结构。

悬索桥在现代桥梁设计中占据重要地位，广泛应用于大跨度桥梁的建设。

为了确保悬索桥的安全性和稳定性，一般力学与力学基础的分析方法被广泛运用于悬索桥的设计和施工中。

一、载荷分析悬索桥承受着来自桥面荷载、行车荷载、风荷载和温度荷载等多种荷载。

为了准确分析悬索桥的受力情况，首先需要进行载荷分析。

通过测量和分析桥梁所受到的各种荷载，可以确定悬索桥的最大荷载，进而设计合适的结构以满足荷载要求。

二、结构力学分析悬索桥的结构力学分析是确定桥梁各部分的内力和变形，以评估结构的可靠性和安全性。

分析时需考虑到桥梁的自重、外力作用、桥梁材料的力学特性等因素。

通过应力分析和变形分析，可以确定各部分的受力情况，从而为结构设计和加固提供依据。

三、模型建立悬索桥的结构分析离不开准确的模型建立。

模型建立涉及桥梁的几何形状、材料特性、约束条件等。

在建立模型时，可以采用有限元方法等数值分析方法，将复杂的桥梁结构简化为节点和单元，通过计算机模拟桥梁受力过程，得出各部分的应力和变形情况。

四、钢索分析悬索桥的主要构件是钢索，因此钢索的分析与设计至关重要。

在钢索的分析中，需要考虑到钢索的受力特点、工作状态和疲劳寿命等因素。

通过对钢索的应力分析和疲劳寿命评估，可以确保悬索桥的安全性以及钢索的使用寿命。

五、动力分析悬索桥在运行过程中会受到各种动力荷载的作用，如行车荷载引起的振动、风荷载引起的横向摆振等。

为了确保桥梁在运行状态下的稳定性，需要进行动力分析。

通过对悬索桥的振动频率、振型和振幅等参数的分析，可以得出相应的动力响应，为工程师提供重要参考。

综上所述，一般力学与力学基础的悬索桥分析方法是确保悬索桥结构安全性和稳定性的重要手段。

通过结合载荷分析、结构力学分析、模型建立、钢索分析和动力分析等方法，可以全面评估悬索桥的结构性能，并提供科学依据以指导工程设计和施工。
