初级仪表工考试试题题库# 初级仪表工考试试题题库一、选择题1. 测量温度的常用仪表是：A. 压力表B. 温度计C. 流量计D. 电流表2. 以下哪种传感器不是用于测量温度的？A. 热电偶B. 热电阻C. 电容式传感器D. 热像仪3. 压力表的量程选择应根据：A. 被测压力的最大值B. 被测压力的最小值C. 被测压力的平均值D. 被测压力的波动范围4. 流量计的工作原理不包括：A. 体积流量法B. 质量流量法C. 速度法D. 压力差法5. 以下哪种仪表是用于测量气体压力的？A. 压力表B. 温度计C. 流量计D. 电流表二、判断题1. 热电偶的热电势与温度成正比。

（）2. 热电阻的阻值随温度升高而减小。

（）3. 压力表的量程应选择略大于被测压力的最大值。

（）4. 流量计的测量精度只与流量计本身有关，与被测介质无关。

（）5. 电流表可以用来测量电压。

（）三、简答题1. 简述热电偶的工作原理。

2. 说明热电阻温度计与热电偶温度计的区别。

3. 描述压力表的校准过程。

4. 解释流量计的工作原理，并举例说明其应用场景。

5. 说明电流表和电压表在电路测量中的作用。

四、计算题1. 已知某热电偶在0℃时的热电势为0mV，100℃时的热电势为10mV，求该热电偶的热电势与温度的关系式。

2. 某压力表的量程为0-10MPa，若实际测量的压力为5MPa，求此时压力表的读数误差。

3. 假设一个流量计的输出信号与流速成正比，已知在流速为1m/s时，输出信号为4mA，求在流速为2m/s时的输出信号。

五、案例分析题1. 某工厂的锅炉需要安装温度监测系统，以确保锅炉运行在安全温度范围内。

请设计一个温度监测方案，并说明所选仪表的类型及其工作原理。

2. 在一个化工生产过程中，需要测量某种腐蚀性液体的流量。

请推荐合适的流量计类型，并解释选择的理由。

六、实操题1. 描述如何使用万用表测量电阻值。

2. 说明如何校准一个指针式压力表。

七、论述题1. 论述现代工业自动化中，仪表工的重要性及其面临的挑战。

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万用表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保用品。

（2）使用方法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

2、设备准备3、材料、工具准备三、考核时间：1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护（100分）一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2）检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀。

（4）检查变送器的指示是否回零。

（5）依次打开二次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进行排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指示变化趋势，是否正常。

（7）关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况。

（9）在仪表安全检修工作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保用品。

（2）办理仪表安全检修工作票。

（3）启用方法得当。

（4）操作步骤正确。

（5）仪表投用符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万用表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保用品。

（2）使用方法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护（100分）一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2）检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀。

（4）检查变送器的指示是否回零。

（5）依次打开二次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进行排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指示变化趋势，是否正常。

（7）关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况。

（9）在仪表安全检修工作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保用品。

（2）办理仪表安全检修工作票。

（3）启用方法得当。

（4）操作步骤正确。

（5）仪表投用符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

职业技能鉴定《化工仪表维修工》（高级工）实际操作考核试卷考核题目：用HART475手操器读取智能变送器的参数并按要求修改智能变送器量程并校验（100分）一、技术条件：1、操作内容（1）将变送器的高压侧与压力校验仪正确的连接，低压侧排空（2）校验仪表回路接线、上电（3）连接手操器，读取变送器参数并记录（4）根据题目要求修改变送器的量程，并将变送器量程确定为5个鉴定点（5）逐次加压至各鉴定点，记录对应的仪表输出电流（6）逐次降压至各鉴定点，记录对应的仪表输出电流（7）计算变送器的示值误差是否在允许范围之内（8）如超出允许误差，重新调整零位和量程（9）填写校验报告（10）停电后拆除校验设施（11）清理现场2、技术要求（1）工具使用方法得当（2）操作步骤正确（3）接线正确，校验仪器选择正确（4）读取参数正确（5）管路密封实验符合技术要求（6）仪表调试精度符合技术要求（7）符合安全操作规范二、材料、工具、设备：1、准备时间：5min2、操作时间：50min《用HART475手操器读取智能变送器的参数并按要求修改智能变送器量程并校验》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（高级工）实际操作考核试卷考核题目：单座调节阀安装定位器并校验（100分）1、准备要求3）测量技能说明本项目主要测量考生的安装、校验技能2、操作要求及时限（1）必须穿戴劳动保护用品（2）必备的工具、设备、材料准备齐全（3）准备时间：10min（4）操作时间：40min（5）提前完成操作不加分，超过规定时间按规定标准评分3、操作程序及说明1）操作内容（1）正确连接定位器，正确连接校验台气源，校验台输出到定位器输入信号（2）正确使用弯管器、锉刀，正确使用校验台（3）紫铜管横平竖直，圆弧度无变形（4）正、反行程校验（5）灵敏限的测定2）技术要求（1）工具使用方法得当（2）操作步骤正确（3）正确连接固定定位器（4）正确使用弯管器、锉刀（5）紫铜管横平竖直，圆弧度无变形（6）非线性偏差不得超过±1%（7）灵敏限不得超过0.3%（8）反行程变差不得超过1%3）考试规定说明（1）如操作违章，将停止考试（2）有专人监考，需要协助可口头向考评员说明《单座调节阀安装定位器并校验》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（高级工）实际操作考核试卷考核题目：用FLUKE744读取热电偶所测温度值（100分）1.准备要求1）场地准备（1）场地各项安全设施齐全、规范，无干扰。

电工、自动化仪表工现场实操考试题卡考题部分：K1-1 电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量设备的交、直流电压值、电阻值，请正确选择合适的测量仪表。

三．对所选择的仪表进行使用前的检查。

四．根据布置的测量任务进行测量并对测量结果进行读数或判断。

五．文明安全生产、否定项。

本小题只扣分不加分。

违反安全穿着、无法正确选择合适的仪表或违反安全操作规范导致自身或仪表处于不安全,本项目为零分并终止本项目考试。

考核时间：15分钟。

考题配分：20分。

考题部分：K1-2 电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量三相交流异步电动机运行电流，请正确选择合适的测量仪表。

三．对所选择的仪表进行使用前的检查。

四．根据布置的测量任务进行测量并对测量结果进行读数或判断。

五．文明安全生产、否定项。

本小题只扣分不加分。

违反安全穿着、无法正确选择合适的仪表或违反安全操作规范导致自身或仪表处于不安全,本项目为零分并终止本项目考试。

考核时间：15分钟。

考题配分：20分。

考题部分：K1-3电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量低压电气设备(低压电动机、变压器、电容器)或低压线路的绝缘电阻，请正确选择合适的测量仪表。

三．对所选择的仪表进行使用前的检查。

四．根据布置的测量任务进行测量并对测量结果进行读数或判断。

五．文明安全生产、否定项。

本小题只扣分不加分。

违反安全穿着、无法正确选择合适的仪表或违反安全操作规范导致自身或仪表处于不安全,本项目为零分并终止本项目考试。

考核时间：15分钟。

考题配分：20分。

考题部分：K1-4电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量某种场合接地装置的接地电阻是否满足要求，请正确选择合适的测量仪表。

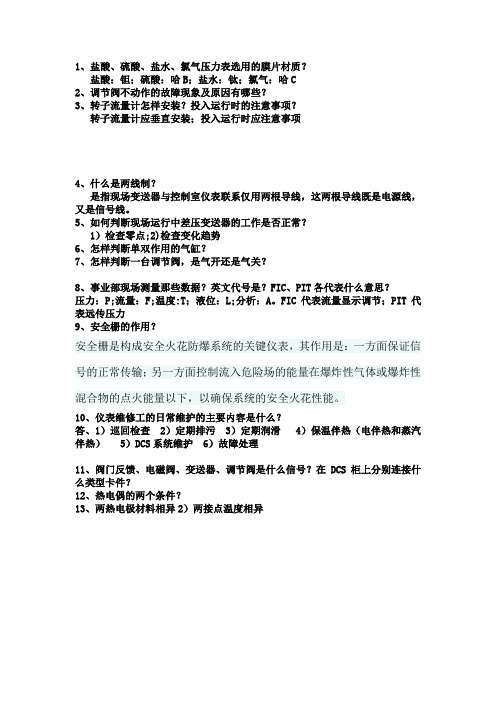

1、盐酸、硫酸、盐水、氯气压力表选用的膜片材质？
盐酸：钽；硫酸：哈B；盐水：钛；氯气：哈C
2、调节阀不动作的故障现象及原因有哪些？
3、转子流量计怎样安装？投入运行时的注意事项？
转子流量计应垂直安装；投入运行时应注意事项
4、什么是两线制？
是指现场变送器与控制室仪表联系仅用两根导线，这两根导线既是电源线，又是信号线。

5、如何判断现场运行中差压变送器的工作是否正常？
1）检查零点;2)检查变化趋势
6、怎样判断单双作用的气缸？
7、怎样判断一台调节阀，是气开还是气关？
8、事业部现场测量那些数据？英文代号是？FIC、PIT各代表什么意思？
压力：P;流量：F;温度:T；液位：L;分析：A。

FIC代表流量显示调节；PIT代表远传压力
9、安全栅的作用？
安全栅是构成安全火花防爆系统的关键仪表，其作用是：一方面保证信号的正常传输；另一方面控制流入危险场的能量在爆炸性气体或爆炸性混合物的点火能量以下，以确保系统的安全火花性能。

10、仪表维修工的日常维护的主要内容是什么？
答、1）巡回检查 2）定期排污 3）定期润滑 4）保温伴热（电伴热和蒸汽伴热） 5）DCS系统维护 6）故障处理
11、阀门反馈、电磁阀、变送器、调节阀是什么信号？在DCS柜上分别连接什么类型卡件？
12、热电偶的两个条件？
13、两热电极材料相异2）两接点温度相异。

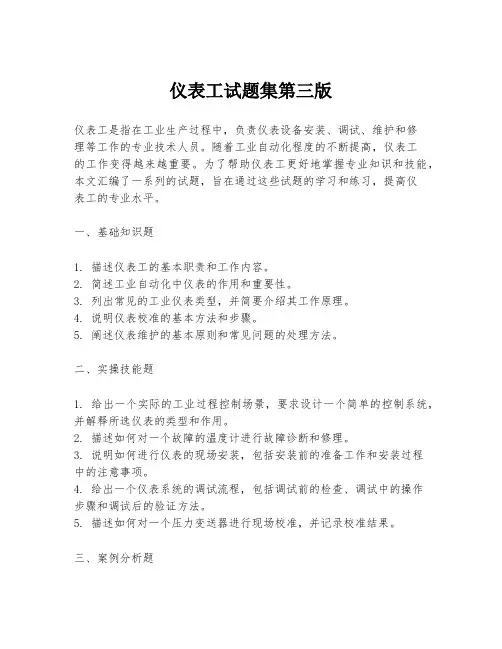

仪表工试题集第三版仪表工是指在工业生产过程中，负责仪表设备安装、调试、维护和修理等工作的专业技术人员。

随着工业自动化程度的不断提高，仪表工的工作变得越来越重要。

为了帮助仪表工更好地掌握专业知识和技能，本文汇编了一系列的试题，旨在通过这些试题的学习和练习，提高仪表工的专业水平。

一、基础知识题1. 描述仪表工的基本职责和工作内容。

2. 简述工业自动化中仪表的作用和重要性。

3. 列出常见的工业仪表类型，并简要介绍其工作原理。

4. 说明仪表校准的基本方法和步骤。

5. 阐述仪表维护的基本原则和常见问题的处理方法。

二、实操技能题1. 给出一个实际的工业过程控制场景，要求设计一个简单的控制系统，并解释所选仪表的类型和作用。

2. 描述如何对一个故障的温度计进行故障诊断和修理。

3. 说明如何进行仪表的现场安装，包括安装前的准备工作和安装过程中的注意事项。

4. 给出一个仪表系统的调试流程，包括调试前的检查、调试中的操作步骤和调试后的验证方法。

5. 描述如何对一个压力变送器进行现场校准，并记录校准结果。

三、案例分析题1. 分析一个实际的工业仪表故障案例，包括故障现象、诊断过程、采取的措施和最终的解决结果。

2. 讨论在一个复杂的工业控制系统中，仪表工如何与其他工程师协作，以确保系统的稳定运行。

3. 通过一个节能减排的项目案例，探讨仪表工在提高能效方面可以发挥的作用。

4. 描述在一个紧急情况下，仪表工如何迅速响应并采取措施，以防止事故的发生或扩大。

5. 分析仪表工在进行设备升级和改造过程中的角色和贡献。

四、理论深化题1. 阐述现代仪表技术的最新发展趋势，以及这些趋势对仪表工技能要求的影响。

2. 讨论在智能制造背景下，仪表工需要掌握的新知识和技能。

3. 分析大数据和物联网技术在仪表监控和维护中的应用，以及这些技术给仪表工带来的挑战和机遇。

4. 探讨仪表工在进行设备安全管理和风险评估中的作用。

5. 讨论仪表工如何通过持续学习和专业培训，不断提升自身的专业素养和技能水平。

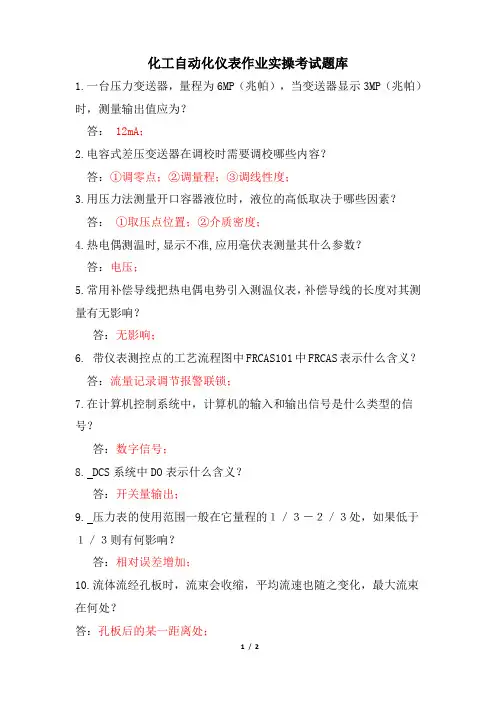

化工自动化仪表作业实操考试题库1.一台压力变送器，量程为6MP（兆帕），当变送器显示3MP（兆帕）时，测量输出值应为？答： 12mA；2.电容式差压变送器在调校时需要调校哪些内容？答：①调零点；②调量程；③调线性度；3.用压力法测量开口容器液位时，液位的高低取决于哪些因素？答：①取压点位置；②介质密度；4.热电偶测温时,显示不准,应用毫伏表测量其什么参数？答：电压；5.常用补偿导线把热电偶电势引入测温仪表，补偿导线的长度对其测量有无影响？答：无影响；6. 带仪表测控点的工艺流程图中FRCAS101中FRCAS表示什么含义？答：流量记录调节报警联锁；7.在计算机控制系统中，计算机的输入和输出信号是什么类型的信号？答：数字信号；8. DCS系统中DO表示什么含义？答：开关量输出；9. 压力表的使用范围一般在它量程的１／３－２／３处，如果低于１／３则有何影响？答：相对误差增加；10.流体流经孔板时，流束会收缩，平均流速也随之变化，最大流束在何处？答：孔板后的某一距离处；11. 差压式流量测量系统中，负压阀漏将会造成什么影响？答：流量指示变大；12.介质中含悬浮颗粒，并且粘度较高，要求泄漏量小应选用哪种阀门比较合适？答：偏心阀；13.阀门行程变化时，流量Q随之成比例的变化，则其流量特性为？答：线性；14.调节阀所能控制的最大流量与最小流量之比，称为调节阀的什么参数？答：可调比；15.按照现场总线电缆的屏蔽标准，电缆屏蔽层应如何接地？答：正常情况下单点接地，特殊情况下，要求多点接地；16.用双法兰液位计测量容器液位，液位点的零点和量程均已校正好，后因维护需要，仪表的安装位置上移了一段距离，对液位计的零点和量程有何影响？答：零点和量程都不变；17.热电偶测温原理基于什么效应？答：热电效应；18.RS-485是串行通信接口还是并行通信接口？它的通信方式是半双工还是全双工？答：串行通信接口；半双工；19.聚四氟乙烯材料常用于阀门密封面，其有哪些优点？答：①有自润滑性；②化学性能稳定；③价格经济；20.气动阀门常见的日常检维修的附件有哪些？（举例说明5个以上）答：阀芯、阀座、定位器、膜片、减压阀、阀杆等；。

化工自动化控制仪表实操模拟考试1、【判断题】齐纳式安全栅由限制输出电压的电阻、限制输出电流的齐纳二极管和快速熔断器组成。

（×）2、【判断题】我们所使用的雷达液位计在送电以后马上就可以工作。

（×）3、【判断题】浮筒式液位计测量液位时,液位最高,扭力管所产生的扭角最大,液位最低,产生的扭角越小。

（×）4、【判断题】PLC中的光电隔离电路仅用于开关量输入/输出卡件中。

（×）5、【判断题】根据差压变送器的测量范围决定差压变送器是否有迁移。

（√）6、【判断题】调节阀的气开、气关与其正作用、反作用一致。

（×）7、【判断题】变送器将电容室移到了电子罩的颈部、远离过程法兰和被测介质。

仪表的温度性能和抗干扰性能得到提高。

（√）8、【判断题】每一条气源支管的最低点或末端要安装排气阀。

（×）9、【判断题】如果一个系统能够有效克服阶跃干扰,那么对于其它干扰也能有效克服。

（√）10、【判断题】分程控制回路中,一台控制器的输出只能控制两台控制阀,控制器的输出信号被分割成若干个信号范围段,由每一段信号去控制一台控制阀。

（×）11、【判断题】PLC的英文含义是:ProgrammableLogicController。

（√）12、【判断题】按照波源的不同,调节阀噪声可以分为机械噪声、流体噪声和电磁噪声,这三种噪声在调节阀上都会产生。

（√）13、【判断题】接触器是一种适用于远距离频繁的接通和分断负荷主电路的控制电器。

（√）14、【判断题】自动控制系统中的操纵变量是指控制器的输出信号。

（×）15、【判断题】干粉灭火器能迅速扑灭液体火焰,同时泡沫能起到及时冷却作用。

（√）16、【判断题】在实际应用中,调节阀既与管道串联又与管道并联,其工作特性曲线会发生很大变化。

（√）17、【判断题】当调节阀与管道串联时,其可调比增大。

（×）18、【判断题】变比值控制系统主控制器的控制规律和参数整定可以按照串级控制系统整定。

仪表试题库（实操题）1、压力表使用压力范围和环境温度是多少？答案：压力表使用压力范围：对均匀负荷的，不应超过测量上限的3/4。

对变动负荷的，不应超过测量上限的2/3。

环境温度为－25～60℃，相对湿度不大于90％。

2、压力表安装使用注意事项？答案：1.垂直安装，震动小的地方。

2.测量的压力范围与介质的性质。

3.定期效验，保证准确性。

3、需要现场变送器拆下检修，如何操作？（开具作业许可后）答案：1.切断电源。

2.关闭引压阀。

3.排除导压管和膜盒里的流体。

4、拆除接线检修4、当发生事故后，事故发现者或事故当事人应逐级或直接向事故所在单位负责人报告的内容是什么？答案：1.发生事故的地点、时间；2.事故现场状况；3.已采取和需要采取的措施；4.其它与事故相关的内容。

5、防火的基本技术措施有哪些？答案：控制可燃物；隔绝空气和氧化剂；消除着火源，防止构成燃烧的助燃条件；防止火势扩大蔓延，不使新的燃烧条件形成。

6、如何正确使用安全带及注意事项有哪些？答案：水平拴挂：系好腰带后，把绳的挂钩挂在和安全带同一水平处，人与挂钩保持差不多等到于绳长的距离。

如水平距离远，可接绳拴挂，这样发生坠落时，人体受摆动冲击负荷较垂直情况小，但在摆动过程中要防止与其它物件相撞。

高挂低用：安全绳挂高处，人在下面工作，可减少冲冲距。

拴挂安全带要牢固，以防脱落，绳不打结，挂钩必须挂在金属圆环上，经受过冲击的绳应更换，不能继续使用。

7、对起重工的一般安全操作要求是什么？答案：1.吊挂重物时，吊挂绳之间的夹角小于90度，大于120度时应采取防护措施，以免吊挂绳受力过大。

2.吊挂绳、链经过的棱角处应加衬垫。

3.指挥物体翻转时，应使其重心平稳变化。

4.悬吊重物下放地点离开司机视线时，应事先与司机联系。

5.多人吊挂重物时，应由1人负责指挥。

8、一般情况下，动火作业可能出现什么危险？答案：1.由于高温引起的火灾；2.由电气焊作业释放出的有毒有害气体；3.热辐射对皮肤或眼睛造成的危害；4.在有限的空间内造成缺氧环境；5.由于氧气瓶泄压阀或割具使用不当造成有限空间高氧环境；6.由于火源与爆炸气体接触或气瓶使用不当造成的爆炸；7.电击；8.工具使用不当使工作人员受伤害。

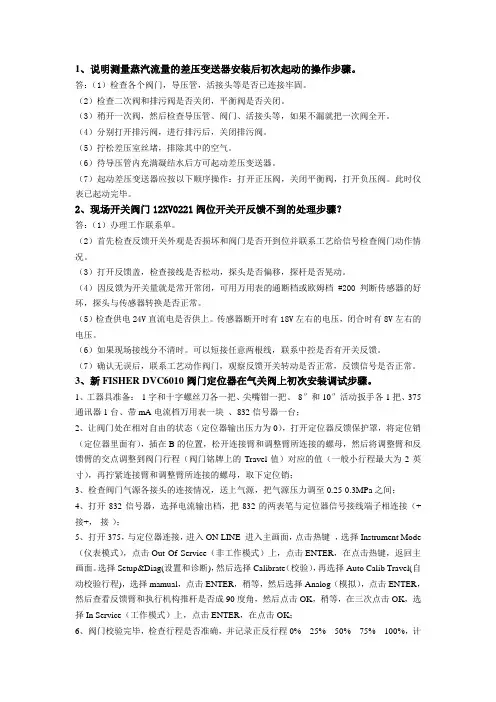

1、说明测量蒸汽流量的差压变送器安装后初次起动的操作步骤。

答：（1）检查各个阀门，导压管，活接头等是否已连接牢固。

（2）检查二次阀和排污阀是否关闭，平衡阀是否关闭。

（3）稍开一次阀，然后检查导压管、阀门、活接头等，如果不漏就把一次阀全开。

（4）分别打开排污阀，进行排污后，关闭排污阀。

（5）拧松差压室丝堵，排除其中的空气。

（6）待导压管内充满凝结水后方可起动差压变送器。

（7）起动差压变送器应按以下顺序操作：打开正压阀，关闭平衡阀，打开负压阀。

此时仪表已起动完毕。

2、现场开关阀门12XV0221阀位开关开反馈不到的处理步骤？答：（1）办理工作联系单。

（2）首先检查反馈开关外观是否损坏和阀门是否开到位并联系工艺给信号检查阀门动作情况。

（3）打开反馈盖，检查接线是否松动，探头是否偏移，探杆是否晃动。

（4）因反馈为开关量就是常开常闭，可用万用表的通断档或欧姆档 #200判断传感器的好坏，探头与传感器转换是否正常。

（5）检查供电24V直流电是否供上。

传感器断开时有18V左右的电压，闭合时有8V左右的电压。

（6）如果现场接线分不清时。

可以短接任意两根线，联系中控是否有开关反馈。

（7）确认无误后，联系工艺动作阀门，观察反馈开关转动是否正常，反馈信号是否正常。

3、新FISHER DVC6010阀门定位器在气关阀上初次安装调试步骤。

1、工器具准备：1字和十字螺丝刀各一把、尖嘴钳一把、8″和10″活动扳手各1把、375通讯器1台、带mA电流档万用表一块、832信号器一台；2、让阀门处在相对自由的状态（定位器输出压力为0），打开定位器反馈保护罩，将定位销（定位器里面有），插在B的位置，松开连接臂和调整臂所连接的螺母，然后将调整臂和反馈臂的交点调整到阀门行程（阀门铭牌上的Travel值）对应的值（一般小行程最大为2英寸），再拧紧连接臂和调整臂所连接的螺母，取下定位销；3、检查阀门气源各接头的连接情况，送上气源，把气源压力调至0.25-0.3MPa之间；4、打开832信号器，选择电流输出档，把832的两表笔与定位器信号接线端子相连接（+接+，-接-）；5、打开375，与定位器连接，进入ON LINE 进入主画面，点击热键，选择Instrument Mode （仪表模式），点击Out Of Service（非工作模式）上，点击ENTER，在点击热键，返回主画面。

仪表维修工(中级)实操题实操口答题1.沉筒液位计测量液位时，沉筒脱落时，示值如何变化？答：示值最大。

评分标准：5分2.沉筒液位计测量界面时，筒内充满重质液体为何指示？答：示值最大。

评分标准：5分3.当用双法兰变送器测量闭口容器的液位时，变送器要进行何种迁移调整？答：要进行零点的负迁移调整。

评分标准：5分4.为什么现场至中控室远距离传输信号使用4～20mADC信号？答：是为了减少线路压降损失，便于远传。

评分标准：5分5.TDC-3000系统中FTA的电源电压多少？答：电源电压是24VDC。

评分标准：5分6.一台正在运行的气动薄膜调节阀，如果阀芯与阀杆脱节，会出现什么现象？答：①被调参数突然变化。

②调节阀不起控制作用，阀杆动作，但流经调节阀的流量不变。

评分标准：共10分（每1项5分）7.你装置通讯器（275、SFC）使用何种通讯协议？答：275支持HART协议，SFC支持DE协议。

评分标准：共10分（每1项5分）8.气动薄膜式调节阀的填料起什么作用？答：调节阀的填料装于上阀盖填料室内，其作用是防止介质因阀杆移动而向外泄漏。

评分标准：5分9.操作仪表三阀组应该注意什么？答：操作仪表三阀组，需注意①不能让导压管内的凝结水或隔离液流失；②不可使测量元件（膜盒或波纹管）单向受压或受热。

评分标准：共10分（每1项5分）10.灌隔离液的差压流量计，在开启和关闭平衡阀时应注意些什么？答：对于灌隔离液的差压流量计，在启用前，即在打开孔板取压阀之前，必须先将平衡阀切断，以防止隔离液冲走（8分）。

在停用时，必须首先切断取压阀，然后方可打开平衡阀，使表处于平衡状态（8分）。

评分标准：共16分11. 智能变送器有几种输出信号？分别是什么？答：有两种：（1）数字（频率、脉冲）；（2）模拟（4～20mA）。

评分标准：共10分（每1项5分）12.热电偶补偿导线接反、短路、断路时，如何指示？答：接反指示偏低、短路指示室温、断路指示最大。

2016年仪表自动化技能竞赛实操试题一、实际操作内容1.1振动传感器接线及调试1.1.1振动传感器接入前置器，前置器再接入变送器，模似信号输出4-20mA1.1.2调整振动传感器位置，前置器输出模似电压信号0-10V,变送器输出模似电流信号4-20mA1.1.3调整振动传感器位置，分别对0% 25% 50% 75% 100淙程进行调试（分别对应0-10V和4-20mA）。

注：以上考试结果要求精度在土0.5%范围内。

二、考评要求：2.1参加技术比武人员，需自制调试振动传感器工具一台。

2.2根据振动传感器工作原理，绘出控制电路图并标注相应符号，按照图纸，完成振动传感器控制回路的接线与调试工作。

2.3对元器件进行筛选，提供元器件包含有故障器件。

2.4依据提供材料，原则上必须使用。

2.5模拟电压信号输出接普通万用表。

2.6 模拟电流信号输出接过程信号校验仪。

2.7元器件摆放合理，线路整齐，各节点必须紧密。

2.8接线时穿好线号管后顺时针插入接线端子。

2.9装接完毕后，提请监考到位方可通电调试。

2.10调试振动传感器位置,做好记录。

2.11如遇故障自行排除。

2.12时间：本次技术比武时间40分钟。

本次技术比武包含元器件损坏，需认真筛选。

三、比赛使用材料3.1公用部分材料3.1.1振动传感器、前置器、变送器共计4套。

3.1.2数字校验仪2台；24V开关电源2台；2P 10A空开2个；多用插座2个；35W/电铬铁3支；焊锡膏2盒或松香3-5块；焊锡丝2米；热缩管© 4、© 6各2米；1.5mni-2.5mm异型管3米。

3.2个人部分材料3.2.1 个人工具1套；自制振动传感器调试工具1个；1.5mnn多股铜线若干（5-8米）；数字万用表1块。

四、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

（见附表2）2016年仪表自动化技能竞赛记录单抽签号:振动传感器调试数据填写表。

仪表工实操技能考试题集一、选择题1. 以下哪种仪表是用来测量电压的？A. 温度计B. 高压表C. 水银压力计D. pH计2. 仪表的量程是指什么？A. 仪表的尺寸大小B. 仪表的测量范围C. 仪表的颜色D. 仪表的精度3. 如何正确使用万用表？A. 将电流表头插入电流表线孔B. 将电压表头插入电流表线孔C. 将电压表头插入电压表线孔D. 将电流表头插入电压表线孔4. 安装温度计时，应注意什么？A. 主要安装在通风良好的地方B. 主体与被测物体保持一定的距离C. 避免直接暴露在阳光下D. 以上都是二、判断题1. 电压表的接线方式与电流表相同。

A. 正确B. 错误2. 仪表的精度越高，就越准确。

A. 正确B. 错误3. 利用万用表测量电流时，应将电流表头插入电流表线孔。

A. 正确B. 错误4. 温度计可以安装在阴凉潮湿的地方。

A. 正确B. 错误三、问答题1. 请简要说明仪表的分类。

仪表可分为模拟仪表和数字仪表两大类。

模拟仪表是指使用指针或者刻度盘来显示测量值的仪表，如电压表、温度计等。

数字仪表则使用数字显示测量值，如数字电压表、数字温度计等。

2. 请说明仪表的校验方法。

仪表的校验方法主要有两种：静态校验和动态校验。

静态校验是通过与标准器进行比对来确定仪表的准确性。

动态校验则是通过仪表的动态特性进行测试，例如对仪表施加不同频率和幅度的信号，观察仪表的响应情况。

3. 请列举几种常见的仪表安装注意事项。

- 仪表应安装在通风良好的地方，避免与其他热源或震动源靠近。

- 仪表的主体与被测物体应保持一定的距离，避免相互影响。

- 仪表应避免直接暴露在阳光下，以免影响测量结果。

- 安装仪表时，需要保证仪表的安全接地，以确保人身安全。

四、计算题1. 电路中有一个电阻为10Ω的负载，电压为20V，请计算通过负载的电流。

电流 = 电压 / 电阻电流= 20V / 10Ω电流 = 2A2. 仪表的测量范围为0-100°C，若被测温度为75°C，请计算该温度在仪表上的指示值。

华峰仪表运行部班长上岗实际操作考核题
如图为双法兰液面测量变送器（LT65927）的安装图，已知条件为： H。

=0.2m h=2m H1=0.6m H=1.5m ρ1=1.2g/cm3 ρ。

=0.93g/cm3 ρ2=0.8g/cm3 g=10N/Kg
如图1 如图2
1、如图1所示请计算变送器的量程（10分）
解：量程=ρ1*g*（h-H0）-ρ2*g*(h-H0）=7.2kPa
2、请问如图1所示仪表是是否需要作零点迁移，如果需要迁移请计算迁移量（20分）
迁移量=ρ1*g*H0+ρ2*g*(h-H0）-ρ0*g*h=-1.8kPa
答：量程范围为-1.8kPa—5.4kPa。

3、如果把仪表安装位置移到下法兰以下、如图2所示，仪表量程等其它参数有什么变
化请计算。

（20分）
4、请画出在检修间调校变送器的回路图，并使用所提供的仪器设备连通回路（20分）
5、请根据计算的参数对变送器组态（10分）
6、请调校变送器并填写调校记录（15）
7、完成调校后，请清理场地并把物品归位（5分）。
