76 视听 •SHI TING 2018年 第 4 期技术维护1 引言随着中央广播电视节目无线数字化覆盖工程的实施，广西各市县区的广播电视发射台站均已成功播出地面数字电视节目。

地面数字电视具有节目丰富、画面清晰、抗干扰性强等优点，受到了广大人民群众的热烈欢迎。

目前我区各市县区广播电视发射台站较多使用成都德芯生产的地面数字电视1kW 或300W 发射机。

本文简单分析了德芯1kW 地面数字电视发射机的原理、维护要点、常见故障及检修方法，对其它品牌型号数字电视发射设备的维护也有一定的参考意义。

2 发射机构造及工作原理德芯DUT-8313（1kW）地面数字电视广播发射机由主、备地面数字电视广播激励器；主、备前级推动单元；三路功率分配器、3个400W 功率放大器、三路功率合成器、输出滤波器、供电电源组、防雷保护、监控显示单元和散热系统等组成。

发射机系统原理框图如图1所示。

数字广播电视节目码流（TS 流），经信号线传输至激励器的ASI1和ASI2接口。

激励器将输入的TS 流经过信道编码与调制单元处理后，输出的数字IQ 信号送入D/A 芯片（AD9789）进行D/A 变换，并将D/A 转换信号送入上变频处理成射频信号后，由可变增益放大器（ADL5330ACPZ）对射频信号功率进行控制，通过模拟滤波后，输出到前级推动单元。

前级推动单元内的步进衰减器和AGC 电路对输入射频信号的功率进行控制后，送到前置放大器对信号进行前置放大，再经过20W 推动放大器，输出约20W的射频信号到射频切换单元。

射频切换单元的主要功能是切换主、备激励器和主、备前级推动单元。

射频切换单元工作在自动切换模式时，当主路激励器和主路前级推动单元出现故障，射频切换单元可自动切换至备路激励器和备路前级推动单元工作，保证广播电视节目正常播出。

经过射频切换单元选择的射频信号，经三路功率分配器分配到3个400W 功率放大器分别进行放大，再经三路功率合成器完成整机功率的合成，进入输出滤波器后通过天馈线系统发射，实现地面数字电视信号的无线覆盖。

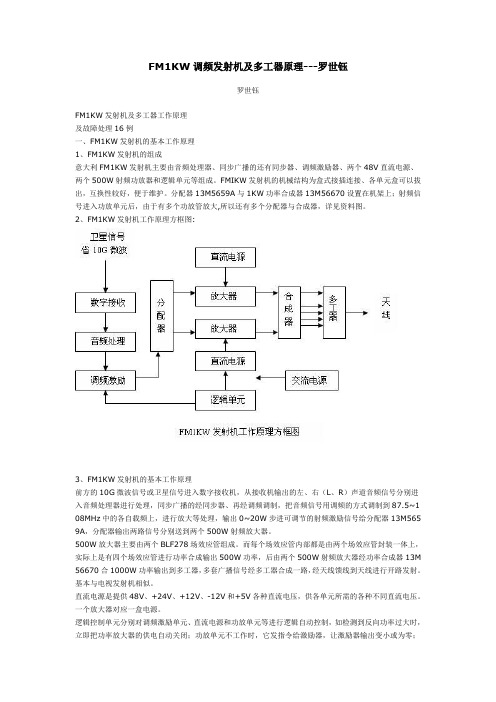

FM1KW调频发射机及多工器原理---罗世钰罗世钰FM1KW发射机及多工器工作原理及故障处理16例一、FM1KW发射机的基本工作原理1、FM1KW发射机的组成意大利FM1KW发射机主要由音频处理器、同步广播的还有同步器、调频激励器、两个48V直流电源、两个500W射频功放器和逻辑单元等组成。

FMIKW发射机的机械结构为盒式接插连接、各单元盒可以拔出，互换性较好，便于维护。

分配器13M5659A与1KW功率合成器13M56670设置在机架上；射频信号进入功放单元后，由于有多个功放管放大,所以还有多个分配器与合成器，详见资料图。

2、FM1KW发射机工作原理方框图:3、FM1KW发射机的基本工作原理前方的10G微波信号或卫星信号进入数字接收机，从接收机输出的左、右（L、R）声道音频信号分别进入音频处理器进行处理，同步广播的经同步器、再经调频调制，把音频信号用调频的方式调制到87.5~1 08MHz中的各自载频上，进行放大等处理，输出0~20W步进可调节的射频激励信号给分配器13M565 9A，分配器输出两路信号分别送到两个500W射频放大器。

500W放大器主要由两个BLF278场效应管组成。

而每个场效应管内部都是由两个场效应管封装一体上，实际上是有四个场效应管进行功率合成输出500W功率，后由两个500W射频放大器经功率合成器13M 56670合1000W功率输出到多工器，多套广播信号经多工器合成一路，经天线馈线到天线进行开路发射。

基本与电视发射机相似。

直流电源是提供48V、+24V、+12V、-12V和+5V各种直流电压，供各单元所需的各种不同直流电压。

一个放大器对应一盒电源。

逻辑控制单元分别对调频激励单元、直流电源和功放单元等进行逻辑自动控制，如检测到反向功率过大时，立即把功率放大器的供电自动关闭；功放单元不工作时，它发指令给激励器，让激励器输出变小或为零；当市电电源不正常时，它将自动切断直流电源的AC供电等等。

1kW 调频广播发射机故障检修流程及日常维护摘要：随着村村通及西新工程的不断发展，调频发射台的不断增加，发射机的维护工作已经是不可忽视的问题。

由于缺少新型调频发射设备的维修经验，单位把发射机看得太神秘，出了故障大都由厂家技术人员处理，或者在缺乏技术指导的情况下盲目维修，结果小毛病修成大毛病。

本文以无锡华康厂HTF-1kW 调频发射机为例，对调频发射机常见故障的产生原因、维修流程以及日常维护进行了详细的论述，旨在提高故障维修技能，避免盲目的维修行为。

关键词：调频发射机；故障维修流程；日常维护0 引言由于国内生产调频发射机的厂家比较多，发射机的型号比较多，但新型调频发射机的电路结构和工作原理大致是一样的，维修方式和日常维护也基本相同。

前几年，新疆人民广播电台购置并安装了无锡华康广播电视设备厂生产的HTF-1kW 调频发射机,此机采用30W 激励器与1kW 纯功放合并组装形式，具有电路结构简单、性能稳定、保护功能完善的特点。

发射机组成框图如图1所示。

经过几年的运行和维修实践，笔者不仅掌握了调频发射机的维修特点，还从中学到了不少维修方面理论知识和实践经验。

1 故障维修特点1.1 结构简单 故障率低与其他广播发射机不同，新型调频发射机采用固态化组成结构，传统发射机需要若干个功能部件才能实现的功能，调频发射机只需要一个固化部件就能完成。

由于组成结构简单，所以故障率大大降低。

在正常的温度环境里和正常供电的情况下很少出问题。

图1 1kW 调频发射机组成框图1.2 设备单一 维修技术难度大不同型号的发射机都有单一的电路结构和单一的组成部件，电路的调整均采用总线形式，因此给故障维修带来了困难。

器件一旦损坏，市场上很难买到，必须由厂家提供，技术调整也必须由专门的仪器或厂家技术人员来进行。

2 常见故障维修2.1故障的分析判断当机器出现故障时 ,按照以下步骤来进行检查处理：（1）根据故障现象和机器工作原理，初步分析故障可能发生在哪个部位。

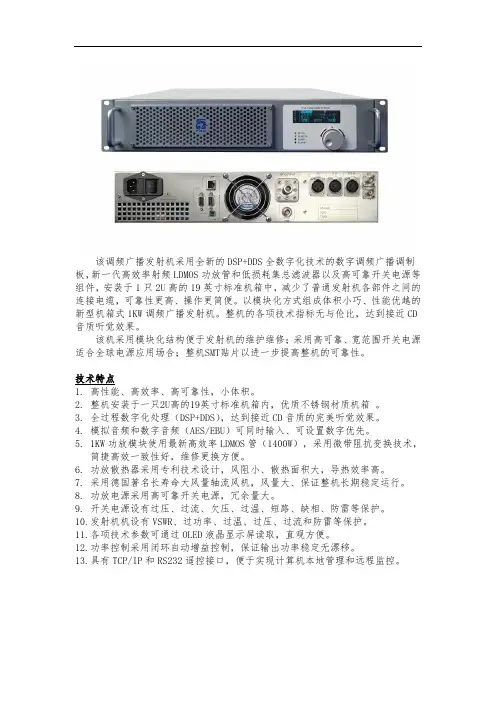

该调频广播发射机采用全新的DSP+DDS全数字化技术的数字调频广播调制板，新一代高效率射频LDMOS功放管和低损耗集总滤波器以及高可靠开关电源等组件，安装于1只2U高的19英寸标准机箱中，减少了普通发射机各部件之间的连接电缆，可靠性更高、操作更简便。

以模块化方式组成体积小巧、性能优越的新型机箱式1KW调频广播发射机。

整机的各项技术指标无与伦比，达到接近CD 音质听觉效果。

该机采用模块化结构便于发射机的维护维修；采用高可靠、宽范围开关电源适合全球电源应用场合；整机SMT贴片以进一步提高整机的可靠性。

技术特点1.高性能、高效率、高可靠性，小体积。

2.整机安装于一只2U高的19英寸标准机箱内，优质不锈钢材质机箱。

3.全过程数字化处理（DSP+DDS），达到接近CD音质的完美听觉效果。

4.模拟音频和数字音频（AES/EBU）可同时输入、可设置数字优先。

5.1KW功放模块使用最新高效率LDMOS管（1400W），采用微带阻抗变换技术，简捷高效一致性好，维修更换方便。

6.功放散热器采用专利技术设计，风阻小、散热面积大，导热效率高。

7.采用德国著名长寿命大风量轴流风机，风量大、保证整机长期稳定运行。

8.功放电源采用高可靠开关电源，冗余量大。

9.开关电源设有过压、过流、欠压、过温、短路、缺相、防雷等保护。

10.发射机机设有VSWR、过功率、过温、过压、过流和防雷等保护。

11.各项技术参数可通过OLED液晶显示屏读取，直观方便。

12.功率控制采用闭环自动增益控制，保证输出功率稳定无漂移。

13.具有TCP/IP和RS232遥控接口，便于实现计算机本地管理和远程监控。

主要技术参数：1.RF频率范围 87MHz～108MHz（可定制其他频率）2.输出功率 0～1000W 连续可调3.输出功率允许偏差＜±10%4.输出功率稳定度＜±1%5.输出阻抗 50Ω6.RF输出连接器 L27/L29/IF457.射频效率 75%以上8.帯内残波＜ -70dB9.高次谐波＜ -65dB10.寄生调幅＜ -50dB11.载频允许偏差±200Hz12.模拟音频输入 -12dBm～+8dBm13.音频电平增益 -15dB～+15dB 步进0.1dB14.模拟音频输入阻抗 600Ω平衡卡侬15.AES/EBU输入阻抗 110Ω平衡卡侬16.AES/EBU输入电平 0.2～10Vpp17.AES/EBU采样率 30kHz～96kHz18.RDS输入不平衡(选择项) BNC 型连接器19.音频预加重 0μs、50μs、75μs20.频率响应±0.1dB 30Hz～15000Hz21.左右声道电平差＜0.1dB（100%调制）22.立体声分离度≥50dB 30Hz～15000Hz23.立体声信噪比≥70dB 1KHz，100%调制24.失真度＜0.1% 30Hz～15000Hz25.供电电源交流单相220V/110V26.散热方式强迫对流27.温度范围 -5℃～+45℃28.机箱尺寸宽（483mm）×高（88mm）×深（440mm）29.整机重量 16kg其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》。

第三章 调频广播发射机3.1 概述在声音无线广播领域，目前主要有两种方式，一种是工作于中波和短波波段的调幅广播方式，一种是工作于VHF波段的调频广播方式。

我国在相当长的时间内，首先要解决幅员辽阔、人口覆盖问题和对外宣传问题，因此以中波和短波为主要方式。

进入80年代后，随着人们对高质量广播的需求越来越高，调频广播方式开始为各级电台采用，到80年代后期我国的调频广播迅速的发展起来。

中央及各级调频台大部分采用1K W～10KW功率等级发射机，发射台一般设置在高山上和电视塔上，覆盖着城市稠密的人群；中小城市一般采用自立式铁塔作支撑架设天线，多采用300W～5KW发射机，而县乡城镇多采用小调频10W～100W 发射机。

现在，我国的调频广播发射机研制生产能力已得到长足的进步。

本公司陆续推出了3W～10KW各功率等级的全固态调频立体声广播发射机，并已批量生产。

以后调频广播主要向数字化方向发展。

本书以本公司的部分调频发射机为参考机型，讲述调频立体声广播发射机的原理、操作与维护。

3.2调频广播的理论知识3.2.1 调频和调频波各种方式无线电广播都是把电磁波作为载体，以不同的方式把信息装载后发射出去，在接收端再以相应的方式把信息取出来。

前一过程称之为调制（Modulation），后一过程称之为解调（Demodulation）。

作为载体的电磁波称为载波；用数学表达式可表示如下：u c(t)=U c cos2πf c t 或u c(t)=U c cosωc t 式（3-1）式中：u c(t)为任意时间t的电压瞬时值；U c为载波信号的最大振幅；ωc（＝2πf c）为载波信号的角频率；f c－载波频率；作为调制信号的音频，以单音为例，用数学表达式可表示如下：uΩ(t)=UΩcosΩt＝UΩcos2πFΩt 式（3-2）式中：uΩ(t)为调制音频电压瞬时值；UΩ为调制音频电压的最大峰值；ωΩ为调制音频的角频率；FΩ为调制音频频率；到目前为止，作为发射机的主要调制方式有两种，即调幅AM（Amplitude Modulation）和调频FM（Frequeny Modulation）。

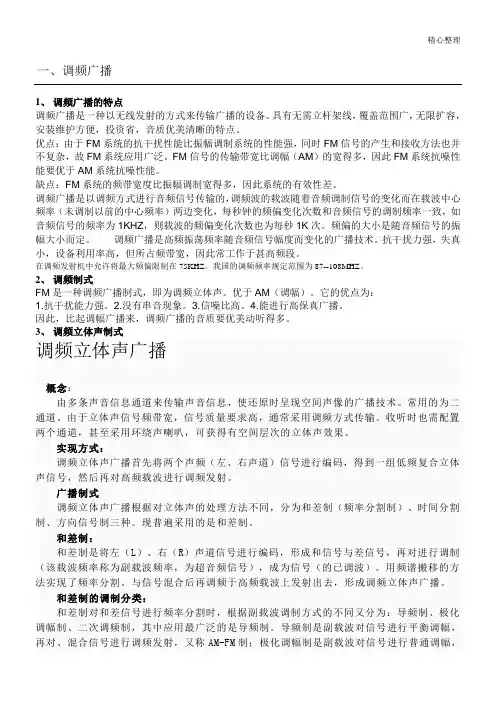

精心整理一、调频广播1、调频广播的特点调频广播是一种以无线发射的方式来传输广播的设备。

具有无需立杆架线，覆盖范围广，无限扩容，安装维护方便，投资省，音质优美清晰的特点。

优点：由于FM系统的抗干扰性能比振幅调制系统的性能强，同时FM信号的产生和接收方法也并不复杂，故FM系统应用广泛。

FM信号的传输带宽比调幅（AM）的宽得多，因此FM系统抗噪性能要优于AM系统抗噪性能。

缺点：FM系统的频带宽度比振幅调制宽得多，因此系统的有效性差。

再对、混合信号进行调频发射，也称AM-FM制；二次调频制是副载波对信号调频，再对、混合信号进行调频发射，又称FM-FM双调频制。

我国采用导频制——AM-FM制。

(1) 调频立体声及特点：用两个传声器分别检拾左右两部分声音信号，并将左右两个声道的信号按一定方式进行编码，然后调制在同一副载波上，再用调频的方式调制在主载波上并发送出。

这样的广播，一个电台能同时播送左右两个声道的信号，称为调频立体声广播。

由于调频(FM)方式比调幅(AM)方式具有抗干扰效果)(采用87.5～频收音机收到这个和、差信号之后，只能解调出和信号来，和信号已经包括了节目的全部内容，但不是立体声的，不能把左、右分离开。

立体声收音机收到这个和、差信号，通过的立体声解调器(解码器)，将左、右信号分离开，听到的是具有立体感的节目。

4、调频广播发射机（单声道、立体声）组成、工作原理和主要元器件的作用5、调频广播发射机（单声道、立体声）系统主要技术指标及停劣播界限6、调频广播发射机（单声道、立体声）系统指标调整、测试、运行、维护和故障处理7、常用调频广播天馈线的型号、结构、特点、主要技术参数及工作原理8、了解数字音频广播（DAB）的技术特征、优点和传输系统基本构成数字广播：数字广播简称（DAB），是用数码方式传送音频信号和其它附加信息的，如歌曲的歌词，天气预报，交通信息等字符信息。

数字广播的特点：1、采用了先进的数字压缩可解压方式，可以同时传送几百个电台，并选出你喜爱的节目存储起来任时播放。
