聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV 的线路中，供输配电能之用。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
4、型号、名称和使用范围6、生产范围交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。
3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。
电缆的敷设落差不受限制。
（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。
（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
式中：D为电缆的实际外径，d为导体的实际外径。
4、产品型号、名称及使用范围注：一根或二根单芯电缆不允许敷设在铁质管道中。
5、生产范围聚氯乙烯绝缘电线1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V 和300/500V。
2）电缆的长期允许工作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。
3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm及以上者……应不小于6D4、电缆型号、名称及使用范围5、生产范围聚氯乙烯绝缘软电线1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。
电力电缆的温度标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]附录A 常用电力电缆的最高允许温度表A.0.1 常用电力电缆最高允许温度注：1、对发电厂、变电所及大型联合企业等重要回路铝芯电缆，短路最高允许温度200℃。
2、含有锡焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议性基础值）1～3kV油纸、聚氯乙烯绝缘电缆空气中敷设时允许载流量注：1、表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以。
2、单芯只适用于直流。
2 1～3kV油纸、聚氯乙烯绝缘电缆直埋敷设时允许载流量注：1、表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以。
2、单芯只适用于直流。
1～3kV交联聚乙烯绝缘电缆空气中敷设时允许载流量注：①允许载流量的确定，还应遵守本规范第3.7.4条的规定。
②水平形排列电缆相互间中心距为电缆外径的2倍。
1～3kV交联聚乙烯绝缘电缆直埋敷设时允许载流量注：水平形排列电缆相互间中心距为电缆外径的2倍。
6kV三芯电力电缆空气中敷设时允许载流量注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以。
②缆芯工作温度大于70℃时，允许持续载流量的确定还应遵守本规范第3.7.4条的规定。
6kV三芯电力电缆空气中敷设时允许载流量注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以。
表 10kV三芯电力电缆允许载流量注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以。
②缆芯工作温度大于70℃时，允许载流量的确定还应遵守本规范第3.7.4条的要求。
附录C 敷设条件不同时电缆允许持续载流量的校正系数表 35kV及以下电缆在不同环境温度时的载流量校正系数注：其他环境温度下载流量的校正系数Ｋ可按下式计算：式中——缆芯最高工作温度（℃）；——对应于额定载流量的基准环境温度（℃）；————实际环境温度（℃）。
土壤热阻系数分类特征（土壤特性和雨量）校正系数（℃·m/W）土壤很潮湿，经常下雨。

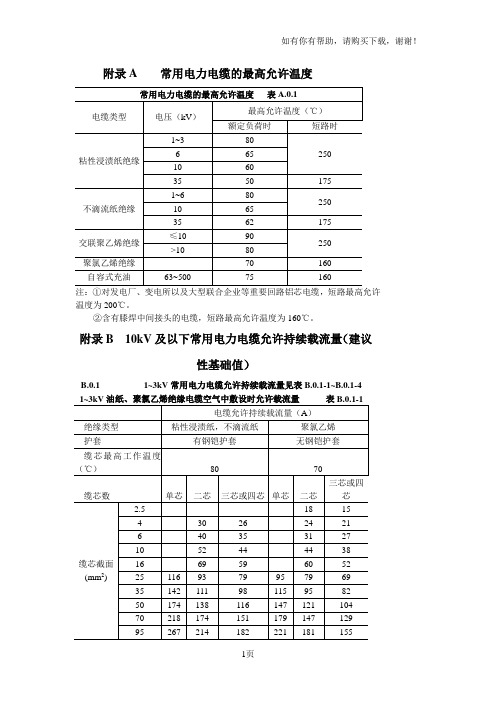

附录A 常用电力电缆的最高允许温度
注：①对发电厂、变电所以及大型联合企业等重要回路铝芯电缆，短路最高允许温度为200℃。
②含有膝焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议
性基础值）
B.0.1 1~3kV常用电力电缆允许持续载流量见表B.0.1-1~B.0.1-4
B.0.1-2
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②单芯适用于直流。
注：①允许载流量的确定，还应遵守本规范第3.7.4条的规定。
②水平形排列电缆互相间中心距为电缆外径的2倍。

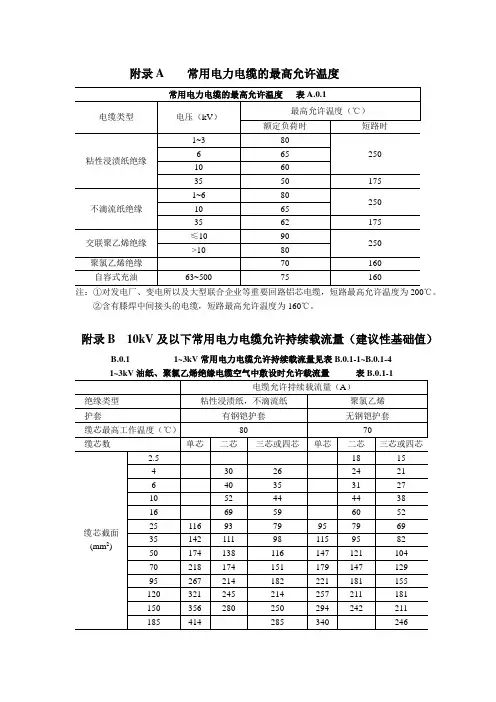

附录A 常用电力电缆的最高允许温度
注：①对发电厂、变电所以及大型联合企业等重要回路铝芯电缆，短路最高允许温度为200℃。
②含有膝焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议性基础值）
B.0.1 1~3kV常用电力电缆允许持续载流量见表B.0.1-1~B.0.1-4
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②单芯适用于直流。
注：①允许载流量的确定，还应遵守本规范第3.7.4条的规定。
②水平形排列电缆互相间中心距为电缆外径的2倍。
注：水平形排列电缆相互间中心距为电缆外径的2倍。
B.0.2 6kV常用电缆允许持续载流量见表B.0.2-1、B.0.2-2
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②铝芯工作温度大雨70℃时，允许持续载流量的确定还应遵守本规范第3.7.4条规定。
注：表中系铝芯电缆数值；铜芯电缆的数值允许持续载流量值可乘以1.29。
B.0.3 10kV常用电力电缆允许持续载流量见表B.0.3
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②缆芯工作温度大于70℃时，允许载流量的确定还可遵守本规范第3.7.4条的要求。
常用电力电缆的最高
允许温度
附录A 常用电力电缆的最高允许温度
度为200℃。
②含有膝焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议性基础值）
B.0.1 1~3kV常用电力电缆允许持续载流量见表B.0.1-1~B.0.1-4
1~3kV油纸、聚氯乙烯绝缘电缆空气中敷设时允许载流量表B.0.1-1
②单芯适用于直流。
②水平形排列电缆互相间中心距为电缆外径的2倍。
B.0.2 6kV常用电缆允许持续载流量见表B.0.2-1、B.0.2-2
6kV三芯电力电缆空气中敷设时允许载流量表B.0.2-1
②铝芯工作温度大雨70℃时，允许持续载流量的确定还应遵守本规范第3.7.4条规定。
常用电力电缆允许持续载流量见表B.0.3
B.0.3 10kV
②缆芯工作温度大于70℃时，允许载流量的确定还可遵守本规范第3.7.4条的要求。
附录A 常用电力电缆的最高允许温度
注：①对发电厂、变电所以及大型联合企业等重要回路铝芯电缆，短路最高允许温度为200℃。
②含有膝焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议性基础值）
B.0.1 1~3kV常用电力电缆允许持续载流量见表B.0.1-1~B.0.1-4
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②单芯适用于直流。
注：①允许载流量的确定，还应遵守本规范第3.7.4条的规定。
②水平形排列电缆互相间中心距为电缆外径的2倍。
注：水平形排列电缆相互间中心距为电缆外径的2倍。
B.0.2 6kV常用电缆允许持续载流量见表B.0.2-1、B.0.2-2
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②铝芯工作温度大雨70℃时，允许持续载流量的确定还应遵守本规范第3.7.4条规定。
注：表中系铝芯电缆数值；铜芯电缆的数值允许持续载流量值可乘以1.29。
B.0.3 10kV常用电力电缆允许持续载流量见表B.0.3
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②缆芯工作温度大于70℃时，允许载流量的确定还可遵守本规范第3.7.4条的要求。
附录A 常用电力电缆的最高允许温度
注：①对发电厂、变电所以及大型联合企业等重要回路铝芯电缆，短路最高允许温度为200℃。
②含有膝焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议性基础值）
B.0.1 1~3kV常用电力电缆允许持续载流量见表B.0.1-1~B.0.1-4
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②单芯适用于直流。
注：①允许载流量的确定，还应遵守本规范第3.7.4条的规定。
②水平形排列电缆互相间中心距为电缆外径的2倍。
注：水平形排列电缆相互间中心距为电缆外径的2倍。
B.0.2 6kV常用电缆允许持续载流量见表B.0.2-1、B.0.2-2
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②铝芯工作温度大雨70℃时，允许持续载流量的确定还应遵守本规范第3.7.4条规定。
注：表中系铝芯电缆数值；铜芯电缆的数值允许持续载流量值可乘以1.29。
B.0.3 10kV常用电力电缆允许持续载流量见表B.0.3
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②缆芯工作温度大于70℃时，允许载流量的确定还可遵守本规范第3.7.4条的要求。

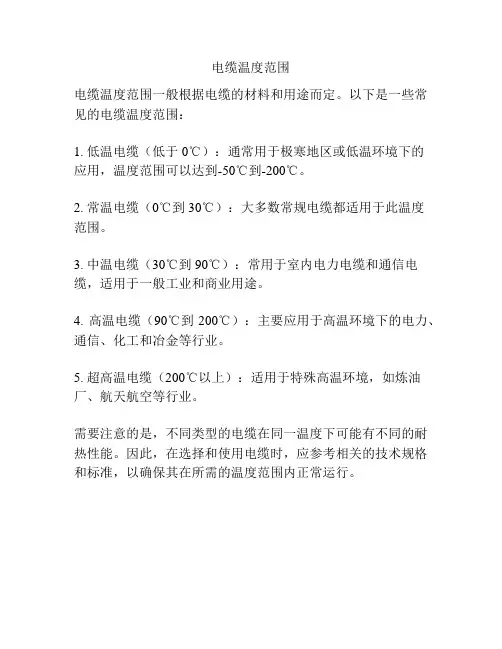

电缆温度范围
电缆温度范围一般根据电缆的材料和用途而定。
以下是一些常见的电缆温度范围：
1. 低温电缆（低于0℃）：通常用于极寒地区或低温环境下的
应用，温度范围可以达到-50℃到-200℃。
2. 常温电缆（0℃到30℃）：大多数常规电缆都适用于此温度
范围。
3. 中温电缆（30℃到90℃）：常用于室内电力电缆和通信电缆，适用于一般工业和商业用途。
4. 高温电缆（90℃到200℃）：主要应用于高温环境下的电力、通信、化工和冶金等行业。
5. 超高温电缆（200℃以上）：适用于特殊高温环境，如炼油厂、航天航空等行业。
需要注意的是，不同类型的电缆在同一温度下可能有不同的耐热性能。
因此，在选择和使用电缆时，应参考相关的技术规格和标准，以确保其在所需的温度范围内正常运行。

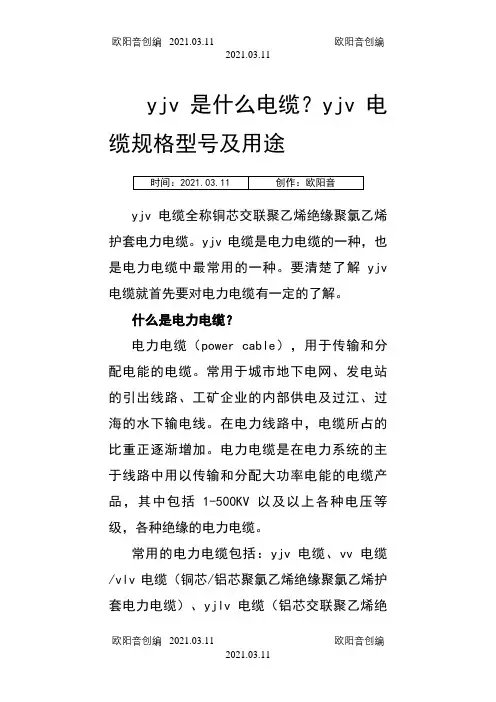

yjv是什么电缆？yjv电缆规格型号及用途yjv电缆全称铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。
yjv电缆是电力电缆的一种，也是电力电缆中最常用的一种。
要清楚了解yjv 电缆就首先要对电力电缆有一定的了解。
什么是电力电缆？电力电缆（power cable），用于传输和分配电能的电缆。
常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线。
在电力线路中，电缆所占的比重正逐渐增加。
电力电缆是在电力系统的主于线路中用以传输和分配大功率电能的电缆产品，其中包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。
常用的电力电缆包括：yjv电缆、vv电缆/vlv电缆（铜芯/铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆）、yjlv电缆（铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆）、bv电缆（聚氯乙烯绝缘铜芯电缆）、yjv22电缆（钢带铠装yjv 电缆）、vv22电缆（钢带铠装vv电缆）yjv电缆产品执行标准GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》yjv电缆的结构yjv电缆由内而外分类为线芯、导体绝缘层、填充层、屏蔽层、钢带铠装、护套层。
其中，yjv的线芯主要以铜芯为主，铝芯的应用较少；导体绝缘层为聚氯乙烯绝缘；填充层为了充实线芯之间的缝隙，同时起到保护线芯的作用，其材质多为较软的尼龙类材料；一般在15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层；钢带铠装是包在线芯外围的一层钢制保护层，起到防止电缆被挤压变形的作用，铠装yjv电缆多用于地埋；护套层是yjv 电缆最外面的一层，材质为聚乙烯，起到绝缘、保护的作用。
yjv电缆的分类根据电压进行分类并没有严格的划分，只是根据业内普遍认同的说法进行划分。
根据使用电压，yjv电缆可分为1KV及以下为低压电缆；1KV~10KV为中压电缆；10KV~35KV为高压电缆；35~220KV为特高压电缆。
使用范围、用途yjv/yjlv电缆敷设在室内，沟道及管子内，也可埋在松散的土壤中，不能承受外力作用。
许温度为200℃。
②含有膝焊中间接头的电缆，短路最高允许温度为160℃。
附录B 10kV及以下常用电力电缆允许持续载流量（建议
性基础值）
B.0.11~3kV常用电力电缆允许持续载流量见表B.0.1-1~B.0.1-4
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②单芯适用于直流。
注：①允许载流量的确定，还应遵守本规范第3.7.4条的规定。
②水平形排列电缆互相间中心距为电缆外径的2倍。
注：水平形排列电缆相互间中心距为电缆外径的2倍。
B.0.2 6kV常用电缆允许持续载流量见表B.0.2-1、B.0.2-2
6kV三芯电力电缆空气中敷设时允许载流量表B.0.2-1
②铝芯工作温度大雨70℃时，允许持续载流量的确定还应遵守本规范第
3.7.4条规定。
注：表中系铝芯电缆数值；铜芯电缆的数值允许持续载流量值可乘以1.29。
B.0.3 10kV常用电力电缆允许持续载流量见表B.0.3
注：①表中系铝芯电缆数值；铜芯电缆的允许持续载流量可乘以1.29。
②缆芯工作温度大于70℃时，允许载流量的确定还可遵守本规范第3.7.4条的要求。
