防雷、接地和电气安全

直击雷的防御主要须设法把直击雷迅速流散到大地中去。一般采用避雷针、避雷线、避雷网等避雷装置。
感应雷的防御是对建筑物最有效的防护措施，其防御方法是把建筑物内的所有金属物，如设备外壳、管道、构架等均进行可靠接地，混凝土内的钢筋应绑扎或焊成闭合回路。雷电侵入波的防御一般采用避雷器。避雷器装设在输电线路进线处或10kV母线上，如有条件可采用30～50m的电缆段埋地引入，在架空线终端杆上也可装设避雷器。避雷器的接地线应与电缆金属外壳相连后直接接地，并连入公共地网。

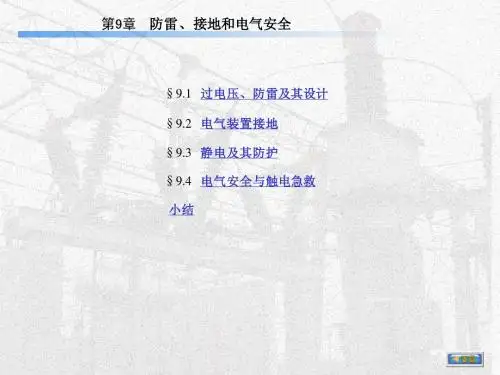

第9章防雷、接地和电气安全
§9.1 过电压、防雷及其设计
§9.2 电气装置接地
§9.3 静电及其防护
§9.4 电气安全与触电急救
小结
§9.1 过电压、防雷及其设计
9.1.1 过电压及雷电的有关概念
1．雷电与过电压防雷就是防御过电压，过电压是指电气设备或线路上出现超过正常工作要求的电压升高。在电力系统中，按照过电压产生的原因不同，可分为内部过电压和雷电过电压两大类。（1）内部过电压内部过电压（又称操作过电压），指供配电系统内部由于开关操作、参数不利组合、单相接地等原因，使电力系统的工作状态突然改变，从而在其过渡过程中引起的过电压。内部过电压又可分为操作过电压和谐振过电压。操作过电压是由于系统内部开关操作导致的负荷骤变，或由于短路等原因出现断续性电弧而引起的过电压。谐振过电压是由于系统中参数不利组合导致谐振而引起的过电压。
§9.1 过电压、防雷及其设计
图 9-1 架空线路上的感应过电压 a) 雷云在线路上方时 b) 雷云对地或其他放电时 c) 雷云对架空线路放电时
§9.1 过电压、防雷及其设计 3）雷电侵入波是感应雷的另一种表现，是由于直击雷或感应雷在电力线路的附近、地面或杆塔顶点，从而在导线上感应产生的冲击电压波，它沿着导线以光速向两侧流动，故又称为过电压行波。行波沿着电力线路侵入变配电所或其他建筑物，并在变压器内部引起行波反射，产生很高的过电压。据统计，雷电侵入波造成的雷害事故，要占所有雷害事故的50%～70%。 2．雷电形成及有关概念（1）雷电形成雷电是带有电荷的“雷云”之间、“雷云”对大地或物体之间产生急剧放电的一种自然现象。关于雷云普遍的看法是：在闷热的天气里，地面的水汽蒸发上升，在高空低温影响下，水蒸汽凝成冰晶。冰晶受到上升气流的冲击而破碎分裂，气流挟带一部分带正电的小冰晶上升，形成“正雷云”，而另一部分较大的带负电的冰晶则下降，形成“负雷云”。由于高空气流的流动，正雷云和负雷云均在空中飘浮不定。据观测，在地面上产生雷击的雷云多为负雷云。

2024版全新防雷电安全教育ppt课件

远离金属物体
切勿接触天线、水管、铁丝网、金属门窗等导电物体，避免产生导电回路。
切勿奔跑或骑车
在户外时，不要奔跑或骑自行车，以免成为雷击的目标。
救援队伍组建和协作机制
组建专业救援队伍
包括医疗、消防、电力等专业人员，确保救援行动的专业性和有效性。
强化协作配合
各救援部门之间应建立紧密的协作机制，及时沟通信息，共享资源，提高
关键知识点总结回顾
雷电形成原理及危害
解释了雷电的产生原因，包括云层内的电荷分离和地面物体的感应电荷等，同时阐述了雷电对人类、动植物和建筑物等的危害。
防雷电安全措施
介绍了在雷电天气中应采取的防护措施，如避免户外活动、远离金属物体、关闭电器设备等，以减少雷击风险。
雷电监测与预警技术
概述了现代雷电监测和预警技术的发展和应用，包括卫星遥感、地面观测站和数值预报模型等。
救援效率。
明确救援流程
制定详细的救援计划，包括现场评估、伤员救治、设备抢修等步骤，确保救援行动的有序进行。
加强培训和演练
定期组织救援人员进行培训和演练，提高应对突发事件的能力和水平。
事后总结和经验分享
及时总结经验教训
在救援行动结束后，应及时总结经验教训，分析存在的问题和不足，提出改进措施。
尽量避免在雷雨天气出行，如果必须外出，应穿胶鞋或披雨衣，起到绝缘作用。
不要骑自行车或摩托车，因为身体的跨步越大，电压就越大，雷电也越容易伤人。
乘坐汽车是安全的，因为汽车是一个封闭的金属体，具有很好的防雷电功能。
在水中游泳或划船时遇到雷雨，应尽快上岸并寻找避雷场所；不要在开阔的水面上停留。
分享成功案例
将成功的救援案例进行分享，推广有效的救援方法和经验，提高整体救援水平。

防雷安全知识培训ppt课件

与发射塔雷达相应的线路均应做好金属屏蔽措施；
VTS设备防雷－发射塔
避雷针的等效电路
避雷针的作用
I
RZ
VTS设备防雷－机房
机房防雷的一个很重要的概念是等电位；防静电地板、金属吊顶、金属门窗、机柜（箱、
壳）、支架、线桥等等金属物体应作好等电位连接处理；类似集装箱的金属房屋是最好的屏蔽措施，如遇高电位，其整体为均势电位，不产生电位差；接地电阻的大小为非必要概念，不必苛求极小接地电阻
主配电柜避雷器
SEB
电表
分配电柜
浪涌避雷器器
PEN
kWh
LPZ 0
EBB
LPZ 1
LPZ = 防雷保护区 SEB =配电柜
EBB =等电位连接排
EBB LPZ 2
设备浪涌避雷
L1 L2 L3 PE N
感应雷防护－等电位连接
等电位汇流排
EBB
电源
外部防雷系统
水管
燃气管阴极保护输送管
Z
基础接地极
基于综合防护的七点防雷措施
①选取适宜的接闪方式：雷电能量有50%可直接流入大地，还有50% 的能量将通过各种感应方式，平均流入外露的各电气通道（如电源线、信号线和金属管道等）。
②安全引导雷电入地：作好雷击电流引下工作，避免雷击电流旁向闪击，最大限度的消除雷电流对电子设备的感应作用。
③完善的共地措施：首先是由降阻剂、接地棒和铜带的配合使用，达到更低的地电阻。然后利用地极间的瞬态连接技术，达到电源地、防雷地、保护地和信号地之间的电位平衡，形成共地系统，防止雷电通过接地系统对设备的反击。减少感应雷击对弱电设备的感应损坏。
防雷安全知识培训
课程内容

《防雷及防静电》课件

公共设施防雷及防静电的成功案例
设施名称
某大型体育场馆
案例描述
该体育场馆在设计和建设过程中，充分考虑了防雷和防静电的需求。通过安装避雷针、避雷网等设施，以及采取设备接地、使用防静电材料等措施，成功避免了雷电和静电对场馆设施和观众安全的威胁。
经验总结
公共设施在规划和建设过程中，应重视防雷防静电设计，确保设施的安全性和可靠性。
防雷及防静电的历史与发展
历史
防雷及防静电技术起源于古代的避雷针和接地技术，随着科技的发展，现代的防雷及防静电技术已经越来越成熟。
发展
现代的防雷及防静电技术已经从简单的避雷针和接地技术发展为综合性的雷电防护系统，包括接闪、引流、接地、等电位连接、电磁屏蔽等多方面的措施。
02
CHAPTER
雷电的形成与防护
个人防雷及防静电的成功案例
个人姓名：张先生
案例描述：张先生在雷雨天气中，通过正确使用防雷产品，如避雷针、防雷带等，避免了雷电对自己及周围人的伤害。同时，他采取了接地线、不使用电子产品等防静电措施，避免了静电带来的潜在危险。
经验总结：个人在日常生活中也应关注防雷防静电知识，采取正确措施保护自己及家人安全。
THANKS
谢谢
防雷及防静电在家庭领域的应用
总结词
随着人们对家庭安全的重视程度不断提高，家庭领域也逐渐成为防雷及防静电技术应用的重要领域之一。
详细描述
在家庭生活中，许多电器设备和设施也需要采取防雷及防静电措施。例如，电视、电脑、空调等电器设备应定期进行接地检查和维护，避免因雷电和静电导致设备损坏或人员伤亡。此外，家庭中的电线、插座等也需要注意防雷及防静电措施，以确保家庭安全。
在建筑物或其他设施的顶部安装避雷针，通过避雷针将雷电流引入地下，从而保护建筑物或设施不受雷电的直接打击。

安全用电与防雷接地

线路结构不同。保护接地系统除相线外，只有保护地线。保护接零系统除相线外，必须有零线和接零保护线；必要时，保护零线要与工作零线分开；其重要装置也应有地线。
保护接零和保护接地的比较
保护接零和保护接地的比较
发生漏电时，保护接地允许不断电运行，因此存在触电危险，但由于接地电阻的作用，人体接触电压大大降低；保护接零要求必须断电，因此触电危险消除，但必须可靠动作。
吨原抽，烧毁10辆消防车，使19人丧生，74人受
伤，还使630吨原油流入大海。
直击雷事故举例：
建筑防雷
定义？一种球形、发红光或极亮白光的火球，运
动速度大约为2m/s。
危害？能从门、窗、烟囱等通道侵入室内，极其
危险。
球形雷
建筑防雷
消失,致使1人彼活活烧死,4个严重烧伤。
焦臭味，此球在5个睡袋中轮番跳进跳出，最后
09
绝缘，烧断电线或劈裂电杆造成大规模的停电，
10
绝缘损坏可能引起短路导致火灾或爆炸事故。
建筑防雷
1970年7月27日中午1点北京天安门广场上一个直
击雷打倒10名游客，其中2人因电流通过身体抢
救无效而身亡。
1989年8月12日．青岛市黄岛油库5号油罐遭雷击
爆炸，大火烧了60小时，火焰高300米，烧掉4万
重复接地
重复接地定义？
重复接地作用？
重复接地电阻的大小？
重复接地的适用范围？
重复接地的非适用范围？
保护接地
保护接地
保护接地
保护接地
保护接地定义？不采用情况：
保护接地
采用情况：
通过人体与保护接地体并联连接，降低人身接触电压。
01
接地电阻越小，接触电压越小，流过人体电流的越小。

防雷接地ppt课件

害。
经济性原则
在满足安全要求的前提下，应尽量降低防雷接地系统的成本，包括材料、施工和维护费用。
技术先进性原则
防雷接地系统的设计应采用先进的技术和设备，以提高系统的性能和可靠性。
环境适应性原则
防雷接地系统的设计应充分考虑当地的气候、地质和环境条件，确保系统能够适应各种环
境变化。
防雷接地系统的设计步骤
接闪器
接闪器是用来直接接受雷击的金属物体，通常安装在建筑物顶部，如避雷针。
引下线
引下线是连接接闪器和接地装置的金属导体，用于将雷电流从接闪器传导至接地装置。
接地装置
接地装置包括接地体和接地线，负责将雷电流引入大地，实现电流的分散和消散。
防雷接地系统的设计原则
安全性原则
防雷接地系统的设计应确保人员和设备的安全，避免雷击对建筑物及其内部的设施造成损
防雷设施检查
检查防雷设施是否完好，如避雷针、避雷带等是否出现锈蚀、断裂等现象。
防雷接地系统故障排查
接地电阻异常
当接地电阻值异常时，应检查接地体是否受到腐蚀、损伤，接地
线连接是否牢固等。
防雷设施损坏
如发现防雷设施损坏，应及时更换或修复，并重新进行防雷检测。
设备接地不良
对于设备接地不良的情况，应检查设备接地线是否完好，接地端子是否牢固连接。
防雷接地系统更新改造
系统升级改造
根据实际情况和需要进行防雷接地系统的升级改造，提高系统的
防雷效果和安全性。
材料更换与更新
对于老化、腐蚀的接地材料，应及时进行更换，使用符合规定的
优质材料。
设计优化
根据最新的防雷技术标准和规范，对防雷接地系统设计进行优化

《防雷接地教学》课件

检测方法
使用专业的接地电阻测试仪器，对接地系统的电阻进行定期测量，确保电阻符合安全标准。
防雷接地系统常见问题和解决方案
1
问题
接地电阻过大
解决方案
2
增加接地体数量或更换导电性能更好的
接地材料。
3
问题
接地导线断裂
解决方案
4
及时修复断裂的导线，确保接地系统的连通性。
《防雷接地教学》PPT课件
欢迎来到《防雷接地教学》课件！本课程将全面介绍防雷接地的概念和意义，原理和工作原理，组成和结构，常见方法和技术，设计和施工要点，维护和检测方法，以及常见问题和解决方案。
防雷接地的概念和意义
防雷接地是指通过合理地构建接地系统，将雷电的电流引入地下，以保护建筑物和人员免受雷击的损害。了解防雷接地的概念和意义对于建筑和人员的安全至关重要。
防雷接地系统的设计和施工要点
设计要点
根据建筑物的特点和所在地的雷电活动情况，确定合适的接地体数量和布置方式。
施工要点
确保接地体与地下土壤良好接触，埋设导电材料时要遵循正确的安装规范。
防雷接地系统的维护和检测方法
维护方法
定期检查接地系统的连接是否松动，清理接地体周围的杂草和积尘，保持接地系统的良好状态。
防雷接地的原理和Biblioteka 作原理原理防雷接地原理是基于电磁学和电导理论，通过建立有效的导电路径，将雷击电流迅速引入地下。
工作原理
当雷电接近建筑物时，防雷接地系统会分散雷电能量，减少雷击对建筑物和人员的危害。
防雷接地系统的组成和结构
组成
防雷接地系统由接地体、引下线、接地装置等组成，形成完整的导电路径。
结构
大型建筑物的防雷接地系统通常采用接地网结构，以确保接地电阻的均匀分布。

供电工程电气供电系统的防雷与接地ppt课件

接地电流、对地电压及接地电流电位分布图
1-接地体 2-流散电场 3-接地电流的地中电位分布
IE
3 1
2
≈20m
1 2
UE
续上页
（三）接地类型 1. 功能性接地为保证电力系统和电气设备达到正常工作要求而进行的接地，例如电源中性点的直接接地或经消弧线圈等的接地，又称工作接地。
2. 保护性接地为了保证电网故障时人身和设备的安全而进行的接地。包括：
E E
5
1-接地体 2-接地干线 3-接地支线 4-电气设备 5-连接扁钢
2024/1/27
续上页（二）接地电流与对地电压电气设备在发生接地故障时，电流将
通过接地体以半球形向大地中散开，如图所示。
在距离接地体越远的地方，半球的球面积越大，其散流电阻越小，相对于接地点处的电位就越低。
电气设备的接地部分，如：接地的外露可导电部分和接地体等，与零电位的 “大地”之间的电位差，称为接地部分的对地电压。
变配电所中一般需要通过装设阀式避雷器或氧化锌避雷器对变压器进行雷电侵入波的防护。
避雷器的选择，必须使其伏秒特性与变压器伏秒特性合理配合，并且避雷器的残压必须小于变压器绝缘耐压所能允许的程度。
避雷器应尽可能靠近变压器安装。避雷器接地线应与变压器低压侧接地中性线及金属外壳连在一起接地。
续上页
1～2km 架空线
安全保护接地
为防止由带电导体的绝缘损坏所造成人体受到间接电击，而将电气设备的外露可导电部分进行的接地。
过电压保护接地为防止过电压对电气设备和人身安全的危害而进行的接地，如防雷接地。
防静电接地
为了消除静电对电气设备和人身安全的危害而进行的接地。
3. 功能性与保护性合一的接地(如屏蔽接地)

《防雷与接地》课件

安全和保障设备正常运行具有重要意义。通过合理设计和安装防雷系统，可以有效地减少雷电灾害的影响，降低损失和风险。
02 接地系统基础
接地系统的定义与分类
接地系统的定义
接地系统是将电气装置与大地连接，通过大地作为电流回路的接地方式。
接地系统的分类
根据不同的分类标准，接地系统可分为工作接地、保护接地、防雷接地等。
实例总结
通过该实例分析，可以了解到防雷系统检测与验收的重要性和实际操作方法。在实际应用中，需要根据具体情况选择合适的检测方法和标准，严格按照验收流程进行操作，以确保防雷系统的有效性和安全性。
06 防雷技术在不同领域的应用
防雷技术在建筑领域的应用
建筑物防雷系统设计
根据建筑物的重要性、使用性质和雷电灾害风险评估结果，合理选择防雷装置和布设方式，如接闪器、引下线、接地装置等。
安装避雷针、避雷网等。
通信设备接地系统
02
建立良好的接地系统，确保通信设备在遭受雷击时能够迅速泄
放电流，保障设备正常运行和信号传输质量。
雷电监测与预警在通信领域的应用
03
利用雷电监测网和预警系统，实时监测雷电活动，及时发布预
警信息，指导通信设施采取有效措施应对雷电灾害。
THANKS
雷电监测与预警
利用雷电监测网和预警系统，实时监测雷电活动，及时发布预警信息，指导电力设施采取有效措施应对雷电灾害。
电力设备接地系统
建立完善的接地系统，确保电力设备在遭受雷击时能够迅速泄放电流，避免设备损坏和人身伤害。
防雷技术在通信领域的应用
通信设施防雷保护
01
对通信设施的建筑物、天线、电缆等采取相应的防雷措施，如
避雷器的原理与选择

防雷电ppt课件小班

室外防护
避免在室外空旷处逗留，远离高大建筑物、树木、电力设施等易遭受雷击的物体。
室内防护
关好门窗，避免使用电器，拔掉电源插头等。
02
防雷电措施
室外防雷电措施
远离高大建筑物
在室外时，尽量远离高大建筑物，避免其遭雷击时被波及。
避免在树下避雨
不要在树下避雨，以免遭雷击。
远离金属设施
在室外时，尽量远离金属设施，避免被雷击中。
防雷电技术的研究与探索
针对传统防雷电技术的不足，科研人员正在不断研究和探索新的防雷电技术，如新型材料、新工艺的应用等。
目前，科研人员正在研究利用石墨烯等新型材料提高接地效果，以及利用3D打印等技术优化避雷针等设备的性能。
THANKS
感谢观看
02
传统防雷电技术存在一定的局限性，如无法完全消除雷电对建筑物的影响，无法应对复杂多变的雷电天气等。
新一代防雷电技术应用与发展趋势
新一代防雷电技术主要采用综合防雷技术，包括电磁屏蔽、接地、分流等多种技术手段，实现更全面、有效的防雷保护。
随着科技的发展，新一代防雷电技术将不断进步，如利用人工智能、大数据等技术提高预测准确性和保护效果。
引下线
引下线的作用是将接闪器拦截的闪电引导到接地装置，使其安全地流入大地。一般采用圆钢或扁钢作为引下线。
接地装置
接地装置是用来将引下线引导的电流安全地流入大地。一般采用角钢、钢管、铜管、铜板等作为接地体，埋入地下作为接地装置。
建筑物防雷检测与维护
防雷检测
每年至少进行一次防雷检测，对防雷装置进行检查、测试和维修，确保其工作正常。
不要使用手机和相机
在室外时，不要使用手机和相机，以免引雷。

电气防火及防雷电ppt课件

13
以下情况可能引起空间爆炸： 1．周围空间有爆炸性棍合物，在危险温度或电火花作用下引起空间爆炸。 2．充油设备的绝缘油在电弧作用下分解和汽化，喷出大量油雾和可燃气体，引起空间爆炸。 3．发电机氢冷装置漏气、酸性蓄电池排出氢气等，形成爆炸性淞合物，引起空间爆炸。
14
第二节危险物质和危险环境危险物质：是指在大气条件下，能与空气混合形成爆炸性混合物的气体、蒸气、薄雾、粉尘或纤维。爆炸性混合物：是指一经点燃，即在充有混合物的范围内能极为迅速地传播燃烧的混合物。爆炸危险物质分为三类： Ι．类指矿井甲烷； Ⅱ．类指爆炸性气体、蒸气、薄雾； Ш．类指爆炸性粉末、纤维。
15
爆炸性物质分级、分组
气体分级
物质分组
Ⅲ Ⅱ Ⅰ
级级级
abcde 450 300 200 135 100
16 16
一、危险物质的性能参数 1．闪点：在规定条件下，易燃液体能释放出足够的蒸气并在液面上方与空气形成爆炸性混合物，点火时能发生闪燃的最低温度。闪点越低者危险性越大。 2．燃点：物质在空气中点火时发生燃烧移去火源仍能继续燃烧的最低温度。对于闪点不超过45℃的易燃液体，燃点仅比闪点高1～5℃，一般不必考虑燃点，而只考虑闪点。
11
二、电火花和电弧电火花是电极间的击穿放电，电弧是大量的电火花汇集而成的。一般电火花的温度都很高，特别是电弧，温度可高达 6000℃～8000℃，因此，电火花和电弧不仅能引起可燃物燃烧，还能使金属熔化、飞溅，构成危险的火源。在有爆炸危险的场所，电火花和电弧更是引起火灾和爆炸的一个十分危险的因素。电火花包括：工作火花和事故火花两类。
7
引起短路的原因主要有： ①当电气设备的绝缘老化变质，或受到高温、潮湿或腐蚀的作用而失去绝缘能力时，即可能引起短路。 ②绝缘导线直接缠绕，勾挂在铁钉或铁丝上时，由于磨损和铁锈腐蚀，很容易使绝缘破坏而形成短路。 ③由干设备安装不当或工作疏忽．可能使电气设备的绝缘受到机械损伤而形成短路。 ④由于雷击等过电压的作用形成短路，电气设备的绝缘可能遭到击穿而在安装和检修工作中路事故。 ⑤在安装和检修工作中，由于接线和操作的错误，也可能造成短路事故。

防雷接地课件PPT培训课件

防雷接地施工前的准备
01
02
03
防雷接地设计
根据建筑物特点和雷电环境条件，进行防雷接地设计，确定接地电阻要求和接地装置型式。
材料准备
根据设计要求，准备足够的接地材料，如接地极、接地线、连接器等，并确保材料质量合格。
现场勘查
对施工现场进行勘查，了解地形、地质、地下管线等情况，以便确定接地装置的安装位置。
接地电阻测试
定期进行接地电阻测试，确保接地电阻值符合规范要求。
外观检查
检查接地极、接地线等是否有损坏、腐蚀等现象，评估其工作状态。
环境因素考虑
考虑土壤湿度、酸碱度等环境因素对接地装置的影响，确保其正常工作。
防雷接地装置的故障处理与修复
故障诊断与定位
通过检测和评估，确定接地装置的故障类型和位置。
防雷接地系统的原理
防雷接地系统的原理是利用接地体将雷电引入地下，通过大地分散电流，避免雷电对建筑物和设备的损害。
防雷接地系统的设计原则与步骤
设计原则
防雷接地系统的设计应遵循科学性、经济性、安全性和可靠性的原则，确保系统能够有效地防御雷电，保障建筑物和设备的安全。
设计步骤
防雷接地系统的设计步骤包括确定防雷等级、选择接地方式、计算接地电阻值、选择接地材料和施工方法等。
雷电的危害
雷电具有极大的破坏性，可以造成人员伤亡和财产损失。雷击可以产生高温和高电压，对建筑物、电子设备和生命安全造成威胁。
接地的基本概念与作用
接地的基本概念
接地是将电气设备和接地装置连接起来，使得电流能够安全地导入大地。接地是防雷保护的重要措施之一，可以有效降低雷击对设备和人员的危害。
接地的作用

安全用电与建筑防雷[1]

• 4.重复接地 • 采用保护接零时，除系统的中性点工作接地外，将零线上
的一点或多点与地再作金属连接，称为重复接地，如图 10-4。
PPT文档演模板
安全用电与建筑防雷[1]
• 如果不采取重复接地，一旦出现零线折断的情况，那末，接在折断处后面的用电设备相线碰壳时，保护电器就不会动作，该设备以及后面的所有接零设备外壳，都存在接近于相电压的对地电压，相当于设备既没有接地又没有接零。
• 与保护线（PE）是• 图分1开0-的1（，a俗）称T三N－相S五系线统制系统。这种系统消耗导线多，投资大，多用于环境较差，对安全可靠性要求较高的场所。
PPT文档演模板
• 图10-1（a） TN－S
系统
安全用电与建筑防雷[1]
• （2）TN－C系统整个系统的中性线（N）与保护线（PE）是合一的，为一根PEN线，如图10-1（b）所示。这种系统的优点是节约有色金属，节约投资，得到广泛应用。
PPT文档演模板
安全用电与建筑防雷[1]
•图 10-6 雷云下储油罐静电感应
PPT文档演模板
安全用电与建筑防雷[1]
• 3.雷电波侵入
• 当雷云出现在架空线上方，在线路上因静电感应而聚集大量异性等量的束缚电荷，当雷云向其它地方放电后，线路上的束缚电荷被释放便成为自由电荷向线路两端行进，形成很高的过电压，在高压线路，可高达几十万V，在低压线路也可达几万V。这个高电压沿着架空线路、金属管道引入室内，这种现象叫雷电波侵入。如金属设备接触不良或有间隙，就会产生火花放电，引起火灾事故；如果沿线路串入电气设备，就可能击穿设备绝缘而损坏设备。
• IT系统必须装设绝缘监视及接地故障报警或显示装置。在无特殊要求的情况下，IT系统不宜引出中性线。

用电安全ppt课件

保护设备
用于保护电路和用电设备的安全，如熔断器、断路器、漏电保护器等。
用电设备
将电能转换为其他形式能量的设备，如电动机、电加热器、照明设备等。
电气设备的安全使用
遵守安全操作规程
保持设备完好
使用电气设备前应仔细阅读使用பைடு நூலகம்明书，了解设备的性能和使用方法，遵守相应的安全操作规程。
电气设备应定期进行维护和保养，保持设备完好，防止因设备故障引发事故。
多元化能源供应体系
未来能源供应体系将更加多元化，包括分布式能源、储能技术等的应用，提高能源供应的安全性和稳定性。
持续改进方向与目标
完善安全用电管理制度
不断优化安全用电管理制度，适应新技术、新设备的发展需求，提高管理效率。
提升员工安全素质
定期开展员工安全培训，提升员工的安全意识和操作技能，确保各项安全制度的有效执行。
采取必要的安全保护措施
在电气设备设计、安装和使用过程中，应采取必要的安全保护措施，如接地保护、漏电保护、过载保护等。
用电事故的处理方法与步骤
立即切断电源
在发生用电事故时，首先要立即切断电源，防止事故扩大和造成更严重的后果
。
组织现场处置
根据事故现场情况，组织人员疏散、灭火、救援等处置工作，确保人员安
发现电气设备故障或异常情况时，应及时进行维修和处理，避免故障扩大或引发事故。
更换损坏部件
对于损坏严重、影响使用的电气部件，应及时进行更换，确
保设备的正常运行。
保养清洁
定期对电气设备进行清洁保养，防止灰尘、油污等对设备造
成损害。
03
用电安全操作规程
操作前准备
检查电器设备

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安全用电与防雷接地
保护接零
• 零点？
• 接零？
L1 L2 L3
工作零线
N
接零线
安全用电与防雷接地
保护接零
• 不采用情况
安全用电与防雷接地
保护接零
• 采用情况
安全用电与防雷接地
保护接零
• 实质？ • 保护接零的基本作用是当某相带电部分碰到设备外壳时，通过设
备外壳形成该相对零线的单相短路，短路电流促使线路上过电流保护装置迅速动作，把故障部分断开电流，消除触电危险。 • 保护接零的实质是提高动作电流，而保护接地的实质是降低人身触电电压。
安全用电与防雷接地
保护接零
• 适用范围？ 1000V以下的中性点直接接地，电压为380/220伏的三相四线制
配电系统。三线三线制不可能进行保护接零，因为没有零线。
安全用电与防雷接地
保护接零
• 存在问题： • 工作零线不允许断线，为防止可将工作零线重复接地。
L1
L1
L2
L2
L3
L3
N
N
安全用电与防雷接地
接地短路时，如果短路电流不足以使其动作，则电机2的外壳将长期带电。如果电机1的接地电阻和电网中心点电阻相同，则外壳电压为110V。即所有采用保护接零的设备外壳都有危险电压。因此不允许。
安全用电与防雷接地
保护接零
电机1
安全用电与防雷接地
电机2
保护接零和保护接地的比较
• 保护接地和保护接零是维护人身安全的两种技术措施。 • 保护原理不同。低压系统保护接地的基本原理是限制漏电设备对
第二章建筑电气
第六节安全用电与建筑防雷
安全用电与防雷接地
安全电压
一、安全电压 ≤10mA 安全 30~50mA 危险人体电阻800Ω—几万Ω
我国安全电压 ≤ 36V？
安全电压使用场所
36V? 12V?
安全用电与防雷接地
安全电压
安全电压条件
人体电阻
因人而异
触电时间
接触面积和压力
工作环境
安全用电与防雷接地
地电压，使其不超过某一安全范围；保护接零的主要作用是借接零线路使设备漏电形成单相短路，促使线路上保护装置迅速动作。
安全用电与防雷接地
保护接零和保护接地的比较
• 适用范围不同。保护接地适用于一般的低压不接地电网及采取其它安全措施的低压接地电网。保护接零适用于低压接地电网。
• 线路结构不同。保护接地系统除相线外，只有保护地线。保护接零系统除相线外，必须有零线和接零保护线；必要时，保护零线要与工作零线分开；其重要装置也应有地线。
安全用电与防雷接地
保护接零和保护接地的比较
• 发生漏电时，保护接地允许不断电运行，因此存在触电危险，但由于接地电阻的作用，人体接触电压大大降低；保护接零要求必须断电，因此触电危险消除，但必须可靠动作。
安全用电与防雷接地
建筑防雷
• 雷电？雷电是一种自然现象。雷电就是雷云之间或雷云对大地的放电现象。雷电具有极大的破坏作用。 • 雷电特点？ • 雷电流幅值很大：数十至数百千安 • 冲击过电压很高：直击雷可高达数千千伏、感应雷
保护接地
• 适用范围？（1000v以下中性点不接地系统和1000V以上电网） • 三相三线制供电系统(中性点不接地系统)采用保护接地可靠。 • 对三相四线制系统，采用保护接地十分不可靠。
L1 L2 L3
N 此处接地电阻比电源处大
安全用电与防雷接地
保护接地
• 存在问题：
L1
如果两台设备同时
L2
可高达数百千伏。 • 冲击性强 • 雷电流陡度大，有高频特征。
安全用电与防雷接地
安全用电与防雷接地
建筑防雷
• 危害？ ①爆炸和火灾 ②电击 ③毁坏设备和设施 ④大规模停电
安全用电与防雷接地
配电柜被损坏
安全用电与防雷接地
建筑物被烧毁
安全用电与防雷接地
广东惠阳市元祥制品厂遭雷击现场图
进行保护接地，两
L3
者都发生漏电，但
不为同一相，则设
备外壳将带危险电
压。
• 如何解决？
安全用电与防雷接地
保护接地
• 注意事项： • 接地电阻一定符合要求； • 接地一定可靠； • 目的是降低外壳电压，但由于工作性质的要求，并不
需要立即停电（一般允许运行半小时），所以危险一直存在。 • 从防止人身触电角度考虑，应当配漏电保护器；但从安全生产角度考虑，不允许漏电就断电，所以是个矛盾，根据现场实际情况决定漏电时是否断电。如果要求断电则安装跳闸线圈。 • 产品：选择性漏电保护装置。
安全用电与防雷接地
保护接地
• 局限性？在电源中性点直接接地的系统中，保护接地有一定的局限性。这是因为在该系统中，当设备发生碰壳故障时，便形成单相接地短路，短路电流流经相线和保护接地线、电源中性点接地装置。如果接地短路电流不能使熔丝可靠熔断或自动开关可靠跳闸时，漏电设备金属外壳上就会长期带电，也是很危险的。
安全用电与防雷接地
保护接地
• 保护接地
安全用电与防雷接地
保护接地
• 保护接地定义？ • 不采用情况：
安全用电与防雷接地
保护接地
• 采用情况：
安全用电与防雷接地
保护接地
• 实质？ • 通过人体与保护接地体并联连接，降低人身接触电压。 • 接地电阻越小，接触电压越小，流过人体电流的越小。
安全用电与防雷接地
安全用电与防雷接地
安全用电与防雷接地
安全用电与防雷接地
建筑防雷
• 雷电事故雷电是不可避免的自然灾害。地球上任何时候都有雷电在活动。据统计，每秒钟造就1800阵雷雨，伴随600次闪电，其中就有100个炸雷击落地面，造成建筑物等损坏。发电、通讯和影视设备的破坏，引起火灾，毙伤人、畜、每年经济损失约10亿美元，死亡3000人以上。其中美国每年有将近400人被雷击死，财产损失达2.6亿美元
保护接地
• 接地？ • 接地电压？ • 接地短路电流？ • 大接地短路系统和小接地短路系统的划分依据？ • 接地分类？
安与防雷接地
保护接地
• 工作接地定义？ • 工作接地的意义？
安全用电与防雷接地
保护接地
• 重复接地
安全用电与防雷接地
保护接地
• 重复接地定义？ • 重复接地作用？ • 重复接地电阻的大小？ • 重复接地的适用范围？ • 重复接地的非适用范围？
保护接零
• 存在问题： • 接零线一定要真正独立地接到零线上去。
L1
L1
L2
L2
L3
L3
N
N
安全用电与防雷接地
保护接零
• 注意事项 • 一定有快速可靠的开关，否则将加重触电的危险性。 • 采取保护接零，一定防止单相设备电源端火零接反，否则设备外
壳将带上火线电压。
安全用电与防雷接地
保护接零
• 注意事项 • 同一电网中不宜同时用保护接地和接零：电机1漏电，形成单相
