1绪论
组态王Kingview是一种通用的工业监控软件，它融过程控制设计、现场操作及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现了最优化管理。适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。在日常生活中，我们最常见的就是对储水罐液位的控制，系统是根据用户使用水的情况自动向储水罐中注水，确保储水罐也为保持在一定范围内。在这里我们运用组态王对单容水箱液位控制系统进行自动控制。
2系统需求分析
为了保证系统所需用水的供给，供水系统必须能够及时的对各种用水对象进行供水。这就要求水塔和储水箱的水位不能低于一定的下限以免断水对人们的正常生活所带来的影响，同时水塔和储水箱的水位又不能高于一定的上限，从而使得水资源可以合理的分配利用。如果使用组态王来实现软硬结合的控制，将会给系统的各性能带来良好的提升。
3系统方案论证
整个供水系统可以抽象为原水箱和储水箱两个容器的液位控制。原水箱的水来自地下，储水箱的液位由水塔的水泵和储水箱的出水阀门综合决定。各种工业用水和生活用水可以用其对应的储水箱的出水管道代替。这样系统就组态好了。
单容水箱液位控制系统主要有以下几个基本环节组成：被控对象（水箱）、液位测量变送器、控制器（计算机）、执行机构（电动调节阀）、水泵、储水箱。
本文的设计原理：当注水阀和用户阀同时打开时，水箱液位以较小的速度增长，增到（60,80）范围内，水位达到动态平衡；当用户阀关闭时，水箱液位以较快速度增长，增到（80,90）范围内，注水阀自动关闭；当注水阀关闭，用户阀打开时，水位下降到30以下，注水阀自动打开。水位高于80和低于30时，报警指示灯开始闪烁，提醒工作人员系统是否正常工作。这样便实现了单容水箱液位的自动控制。
4系统监控界面设计
设计的界面有：水箱水位监控界面，实时曲线界面，实时报表界面，报警记
录界面、历史曲线界面。
水箱水位监控界面如图4.1所示，实时曲线界面如图4.2所示，实时报表界面如图4.3所示。报警记录界面如图4.4所示，历史曲线界面如图4.5所示。

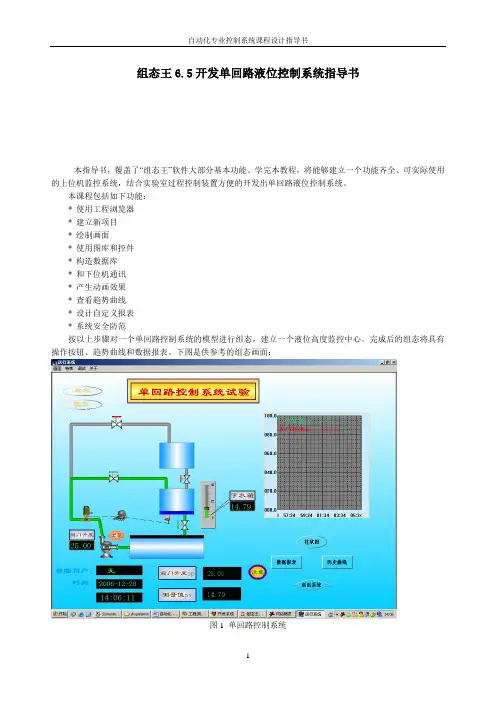

图 4.1水箱水位监控界面
图 4.2水箱水位实时曲线显示界面
图 4.3水箱水位实时报表显示界面
图4.4 系统报警数据显示界面
图 4.5 系统历史曲线显示界面5数据字典设计
系统数据字典设计显示界面如图5.1所示。
图 5.1 系统数据字典显示界面
6动画连接
应用程序命令语言窗口如图6.1所示，液位的动画连接如图6.2所示，阀门动画连接如图6.3所示，泵的动画连接如图6.4所示，指示灯动画连接如图6.5所示，游标动画连接如图6.6所示，菜单动画连接如图6.7所示。
图 6.1命令语言窗口界面显示
图 6.2液位动态连接界面显示
图 6.3阀门动态连接界面显示
图 6.4泵动态连接界面显示
图 6.5指示灯动态连接界面显示
图 6.6游标动态连接界面显示
图 6.7菜单动态连接界面显示7储水箱液位控制程序
if(\\本站点\按钮==1)
{
\\本站点\泵=1;
}
else
{\\本站点\泵=0;}
if(\\本站点\泵==1)
{
\\本站点\阀1=1;
\\本站点\阀3=1;
\\本站点\阀=1;
}
else
{\\本站点\阀1=0;\\本站点\阀3=0;\\本站点\阀=0;} if(\\本站点\按钮==1)
{
if(\\本站点\阀2==1)
{
if(\\本站点\a<= 40 &&\\本站点\a>20)
{\\本站点\a=\\本站点\a+6;}
if(\\本站点\a<= 60 &&\\本站点\a>40)
{\\本站点\a=\\本站点\a+5;}
if(\\本站点\a<=80&&\\本站点\a>60)
{\\本站点\a=\\本站点\a;}
}
else
{
if(\\本站点\a<= 40 &&\\本站点\a>20)
{\\本站点\a=\\本站点\a+8;}
if(\\本站点\a<= 60 &&\\本站点\a>40)
{\\本站点\a=\\本站点\a+6;}
if(\\本站点\a<80 &&\\本站点\a>60)
{\\本站点\a=\\本站点\a+3;}
if(\\本站点\a>=80)
{\\本站点\按钮=0;}
}
}
else
{
if(\\本站点\阀2==1)
{
if(\\本站点\a<=90 &&\\本站点\a>60)
{\\本站点\a=\\本站点\a-7;}
if(\\本站点\a<= 60 &&\\本站点\a>40)
{\\本站点\a=\\本站点\a-6;}
if(\\本站点\a<= 40 &&\\本站点\a>20)
{\\本站点\a=\\本站点\a-5;}
}
}
if(\\本站点\a<=30)
{\\本站点\按钮=1;}
8心得体会
在这次的组态王软件的实训中，通过自己不断的摸索，感觉到收获很多。此次课程设计，我们按照设计的要求首先对组态王的指导教材进行了仔细的阅读和研究，力争每个步骤都不出现不应有的错误，然后才进行画图的设计。因为我们懂得做任何程序都要认真细心，任何一个小小的失误都会造成整个设计的失败，更懂得了没有足够的耐力和信心就很难坚持对课程设计每一步的顺利进行。当遇到错误时，我们要仔细寻找错误的根源，从根本上明白自己犯错误的原因，从而真正的解决问题，真正明白自己的不足之处。对编程环节中出现的错误解决的同时，加深了我们对程序的深层理解，清楚程序中每一步的功能，在程序的运行中是十分重要的，一个好的结构在运行中能够充分的发挥程序的功能。结构设计的合理性决定了这个程序的价值。

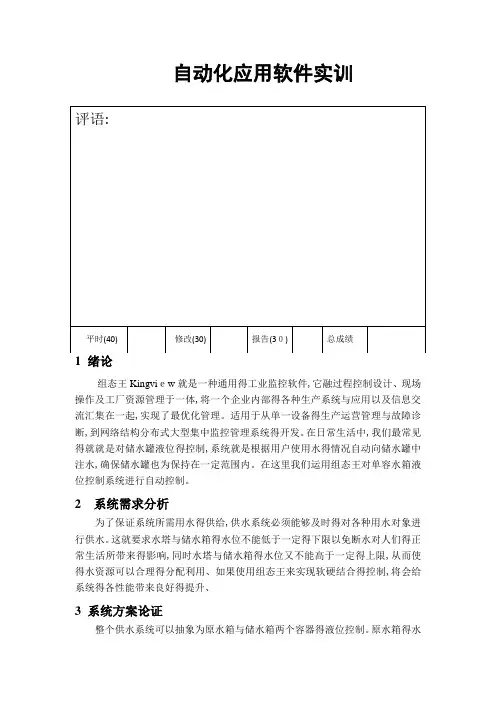

自动化应用软件实训
1 绪论 组态王Kingview是一种通用的工业监控软件，它融过程控制设计、现场操作及工厂资源管理于一体，将一个企业部的各种生产系统和应用以及信息交流汇集在一起，实现了最优化管理。适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。在日常生活中，我们最常见的就是对储水罐液位的控制，系统是根据用户使用水的情况自动向储水罐中注水，确保储水罐也为保持在一定围。在这里我们运用组态王对单容水箱液位控制系统进行自动控制。 2 系统需求分析 为了保证系统所需用水的供给，供水系统必须能够及时的对各种用水对象进行供水。这就要求水塔和储水箱的水位不能低于一定的下限以免断水对人们的正常生活所带来的影响，同时水塔和储水箱的水位又不能高于一定的上限，从而使得水资源可以合理的分配利用。如果使用组态王来实现软硬结合的控制，将会给系统的各性能带来良好的提升。 3 系统方案论证 整个供水系统可以抽象为原水箱和储水箱两个容器的液位控制。原水箱的水来自地下，储水箱的液位由水塔的水泵和储水箱的出水阀门综合决定。各种工业用水和生活用水可以用其对应的储水箱的出水管道代替。这样系统就组态好了。 单容水箱液位控制系统主要有以下几个基本环节组成：被控对象（水箱）、液位测量变送器、控制器（计算机）、执行机构（电动调节阀）、水泵、储水箱。 本文的设计原理：当注水阀和用户阀同时打开时，水箱液位以较小的速度增长，增到（60,80）围，水位达到动态平衡；当用户阀关闭时，水箱液位以较快速度增长，增到（80,90）围，注水阀自动关闭；当注水阀关闭，用户阀打开时，水位下降到30以下，注水阀自动打开。水位高于80和低于30时，报警指示灯开始闪烁，提醒工作人员系统是否正常工作。这样便实现了单容水箱液位的自动控制。 4 系统监控界面设计 设计的界面有：水箱水位监控界面，实时曲线界面，实时报表界面，报警记录界面、历史曲线界面。 水箱水位监控界面如图4.1所示，实时曲线界面如图4.2所示，实时报表界

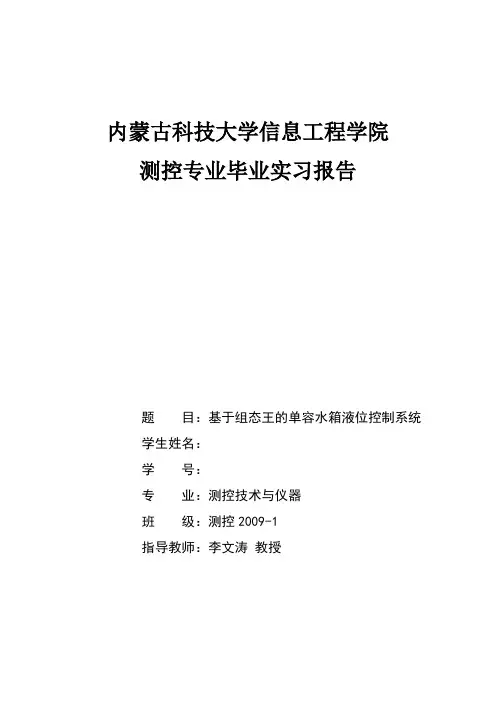

内蒙古科技大学信息工程学院测控专业毕业实习报告 题目：基于组态王的单容水箱液位控制系统 学生姓名： 学号： 专业：测控技术与仪器 班级：测控2009-1 指导教师：李文涛教授
前言 随着科学技术的发展，现代工业生产中的控制问题也日趋复杂。在人们的生活中以及某些化工和能源的生产过程中，常常涉及一些液位或流量控制的问题。比如，在石油、化工、轻工等工业生产过程中，有许多贮罐作为原料、半成品的贮液罐，前一道工序的成品或半成品不断地流入下一道工序的贮液罐进行加工和处理，为保证生产过程能连续进行，必须对贮罐的液位进行控制。此外，居民生活用水的供应，通常需要使用蓄水池，蓄水池中的液位需要维持合适的高度。还有一些水处理的过程也需要对蓄水池中的液位实施控制。这些实际问题都可以抽象为某种水箱的液位控制。因此，液位控制系统是过程控制的重要研究模型，对液位控制系统的研究具有显著的理论和实际意义。 本课题主要以单容水箱作为研究对象，运用研华PCI1710及1720板卡进行单容水箱对象特性的测试，从而求得其数学模型，并利用MATLAB软件进行了控制系统的仿真及分析，并确定出一组合适的PID参数对其进行控制。其次，采用组态王进行系统监控，通过对调节器PID参数的整定，实现了水箱液位的闭环控制，使水箱液位稳定在设定值，满足设计要求。
一、总体方案设计 该设计方案硬件部分由计算机，水泵，电磁阀，液位变送器，PCI-1710与1720板卡组成，软件部分以组态王来实现编程控制。组态王通过从 PCI-1710与1720板卡两个I/ O模块与外界硬件设备通讯,对采集的数据进行处理来实时监控。系统启动后，水泵由水源抽水，通过管道将水送到上水箱，液位变送器测得水箱液位通过板卡PCI-1710转换为数字信号输入计算机，组态监控中心对测得信号进行处理，通过PID运算，输出控制信号由板卡PCI-1720进行D/A转换，传送给电磁阀，进而控制水的流量实现对水箱液位控制。系统方框图如图1.1所示。 图1.1系统方框图
实验三上中水箱液位串级控制系统实验 一、实验目的 1、了解复杂过程控制系统的构成。 2、掌握复杂过程控制一—串级控制方法。 3．掌握串级控制参数整定方法。 二、实验类型 综合型 三、实验装置 1、过程控制实验装置见图3－1，其中使用：电磁阀、上下水箱及液位变送器、水泵系统等。 2、控制仪表一套，以及通信线路。 3、计算机一台。 图3－1 系统示意图 四、实验原理 上下水箱双容液位串级控制的方块原理图如图3－2，本实验将下水箱液位控制在设定高度。串级回路是由内反馈组成的双环控制系统，属于复杂控制范畴。
在实验中使用了两个调节器作为主副调节器。将上水箱的液位信号输出作为主调节器输入，主调节器的输出作为副调节器的输入，在串级控制系统中，两个调节器任务不同，因此要选择调节器的不同调节规律进行控制，副调节器主要任务是快速动作，迅速抵制进入副回路的扰动，至于副回路的调节不要求一定是无静差。主调节器的任务是准确保持下水箱液位在设定值，因此，主调节器采用PI 调节器也可考虑采用PID 调节器。 图3－2 串级控制框图 PID 算法的两种类型 ①、位置型控制 []00 )1()()()()(u n e n e T T i e T T n e K n u n i D I P +? ??? ??--+ + =∑= ②、增量型控制 [][])2()1(2)()()1()()1()()(-+--++--=--=?n e n e n e T T K n e T T K n e n e K n u n u n u D P I P P 串级控制系统的参数整定 ①、两步整定法 第一步整定副回路的副控制器；第二步整定主回路的主控制器。
目录 1 题目背景与意义 (1) 1.1 题目背景 (1) 1.2 课题意义 (1) 2 设计题目介绍 (1) 2.1设计内容和要求 (1) 2.2 集散控制系统基本组成 (2) 2.3 设计原理及分析 (3) 3 系统设计方案 (6) 3.1双容水箱控制 (7) 3.2串级控制 (7) 4 系统硬件设计 (8) 4.1数据采集模块 (8) 4.1.1 模拟量输入模块 (8) 4.1.2 模拟量输出模块 (9) 4.2仪表和执行机构选型 (11) 4.3系统连线 (11) 4.3.1 模拟量输入模块FM148A接线 (11) 4.3.2模拟量输出模块FM151A接线 (12) 5 系统软件设计 (12) 5.1组态画面的设计 (13) 5.2通讯设置 (13) 6 系统仿真调试 (14) 7 结论 (16) 参考文献.......................................... 错误！未定义书签。7
1 题目背景与意义 1.1 题目背景 集散控制系统（Distributed control system），是以多个微处理机为基础利用现代网络技术、现代控制技术、图形显示技术和冗余技术等实现对分散控制对象的调节、监视管理的控制技术。其特点是以分散的控制适应分散的控制对象，以集中的监视和操作达到掌握全局的目的。系统具有较高的稳定性、可靠性和可扩展性。该系统将若干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算机集中控制的优点，克服了常规仪表功能单一，人-机联系差以及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面集中，又实现了在功能、负荷和危险性三方面的分散。 DCS系统在现代化生产过程控制中起着重要的作用。随着工业自动化水平的不断提高，计算机的广泛运用，人们对工业自动化的要求也越来越高。而DCS 又有延续性和可扩充性，易学易用性和通用性，使得DCS得到长足的发展。DCS，分散控制系统，采用控制功能分散，显示操作集中，兼顾分散而自治的集散控制系统。并随着科学技术发展迅猛，在工控自动化领域发展中也得到很快的提高。 1.2 课题意义 集散控制系统是当前先进工业控制系统主要的结构形式，在高校，集散控制系统是最接近实际生产过程的一门专业课。通过此方向的课程设计，能够联系学生几年来学习的网络知识，计算机知识，仪表传感器知识，控制系统知识，培养学生的控制工程设计能力。主要要求锻炼学生以下两种能力： 1.通过工业数据通信与控制网络课程设计的学习，了解工业数据通信与控制网络的技术貌。 2.从介绍的基础知识入手，较深入的了解多种现场总线各自的技术特点、规范、通信控制芯片、接口电路以及控制网络的设计与应用，熟悉工控组态软件下的组态设计，并能进行较复杂的工业控制系统设计分析。 2 设计题目介绍 2.1设计内容和要求 根据所提供的双容水箱工艺对象，通过分析其对象动态特性，设计和实施完整的控制方案，具体完成： ①根据提供的工艺对象，实验室的和利时公司集散控制系统，完成系统的网络
目录 1绪论 (1) 2系统需求分析 (1) 3系统方案论证 (1) 4系统监控界面设计 (1) 5数据字典设计 (4) 6动画连接 (5) 7储水箱液位控制程序 (7) 8心得体会 (9)
1绪论 组态王Kingview是一种通用的工业监控软件，它融过程控制设计、现场操作及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现了最优化管理。适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。在日常生活中，我们最常见的就是对储水罐液位的控制，系统是根据用户使用水的情况自动向储水罐中注水，确保储水罐也为保持在一定范围内。在这里我们运用组态王对单容水箱液位控制系统进行自动控制。 2系统需求分析 为了保证系统所需用水的供给，供水系统必须能够及时的对各种用水对象进行供水。这就要求水塔和储水箱的水位不能低于一定的下限以免断水对人们的正常生活所带来的影响，同时水塔和储水箱的水位又不能高于一定的上限，从而使得水资源可以合理的分配利用。如果使用组态王来实现软硬结合的控制，将会给系统的各性能带来良好的提升。 3系统方案论证 整个供水系统可以抽象为原水箱和储水箱两个容器的液位控制。原水箱的水来自地下，储水箱的液位由水塔的水泵和储水箱的出水阀门综合决定。各种工业用水和生活用水可以用其对应的储水箱的出水管道代替。这样系统就组态好了。 单容水箱液位控制系统主要有以下几个基本环节组成：被控对象（水箱）、液位测量变送器、控制器（计算机）、执行机构（电动调节阀）、水泵、储水箱。 本文的设计原理：当注水阀和用户阀同时打开时，水箱液位以较小的速度增长，增到（60,80）范围内，水位达到动态平衡；当用户阀关闭时，水箱液位以较快速度增长，增到（80,90）范围内，注水阀自动关闭；当注水阀关闭，用户阀打开时，水位下降到30以下，注水阀自动打开。水位高于80和低于30时，报警指示灯开始闪烁，提醒工作人员系统是否正常工作。这样便实现了单容水箱液位的自动控制。 4系统监控界面设计 设计的界面有：水箱水位监控界面，实时曲线界面，实时报表界面，报警记
DCS实训报告双容水箱液位串级控制系统
一、实训目的 （1）、熟悉集散控制系统（DCS）的组成。 （2）、掌握MACS组态软件的使用方法。 （3）、培养灵活组态的能力。 （4）、掌握系统组态与装置调试的技能。 二、实训内容及要求 以THSA-1型生产过程自动化技术综合实训装置为工业对象。完成中水箱和下水箱串级液位控制系统的组态。 要求：设计液位串级控制系统，并用MACS组态软件完成组态。 包括：（1）、数据库组态。 （2）、设备组态。 （3）、算法组态。 （4）、画面组态。 （5）、在实验装置上进行系统调试。 三、工程分析 THSA-1型生产过程自动化技术综合实训装置中水箱和下水箱串级液位控制系统需要2个输入测量信号，1个输出控制信号。 因此,该系统包括： （1）、该系统有2个AI点LT1、LT2，1个AO点LV1。 （2）、该系统需要1个模拟量输入模块FM148用于采集中水箱液位信号LT1和下水箱液位信号LT2;1个模拟量输出模块
FM151用于控制电动控制阀的开度LV1。并且FM148的设备号为2号，FM151的设备号为3号。 （3）、LT1按2号设备的第1通道，LT2按2号设备的第2通道。LV1按3号设备的第1通道。 （4）、系统配备1个现场控制站10站，1台服务器兼操作员站。 四、实训步骤 1、工程的建立 （1）、打开：开始macsv组态软件数据库总控。（2）、选择工程/新建工程，新建工程并输入工程名；Demo。（3）、点击“确定”按钮，然后在空白处选择“demo”工程。工程信息如下图所示： （4）、选择“编辑>域组号组态”，选择组号为1，将刚创建的工程“demo”从“未分组的域”移到右边“改组所包含的域”里，点击“确认”按钮。然后，在数据库总控组态软件窗口会出现当前工程名、当前域号、该域分组号、系统总点数。 （5）、数据库组态。
自动化应用软件实训 专业：______ 自动化_______ 班级：动1101 姓名： __________________ 学号：— 指导教师：____________
基于组态王的储液罐液位自动控制系统 1任务要求 基于组态王的储液罐液位自动控制系统的要求：进水阀控制储液罐的水位，出水阀 控制主液箱的水位，排气阀用于保持储液罐内的压强与外界压强一致 ，储液罐与主液 箱设置的最大水位值为100。当储液罐水位＜100时，出水阀打开，储液罐液位增加，直 到水位达到100；当主液箱水位＜100并且储液罐液位不等于0时，出水阀打开，主液箱 水位增加，储液罐液位减少；当主液箱水位 ＜100时，出水阀打开，主液箱液位增加， 直到水位达到100；当用户打开水龙头时，主液箱液位减少，出水阀打开，储液罐液位 减少，进水阀打开，储液罐液位增加，如此循环。 2界面设计 2.1新建工程 打开组态王首先新建立工程“课程工程”，进入画面界面，进入画面界面，点击新 建工程画面，进入开发系统界面，确定背景属性。如图 1所示 图1建立工程 22主监控界面设计 打开“控制中心”画面，调用所需要的器件，然后调整好各器件的位置，进行相应 的管道连接，使得整个画面安排合理、紧凑。如图 2所示。 I 字凰 C0M1 COM2 COM3 悔 DDE 实时鶴吨 捱薛匚
图2储蓄罐液位自动控制系统主监控界面 2.3实时趋势曲线设计 新建画面，调用实时趋势曲线，进行相应的属性设置和文字标注，然后保存，以进行后续操作。 2.4历史趋势曲线设计 新建画面，调用历史趋势曲线，进行相应的属性设置和文字标注，然后保存，以进行后续操作。 2.5实时报警设计 新建画面，调用报警窗口，选择实时报警窗，进行相应的属性设置和文字标注，然后保存，以进行后续操作。 2.6历史报警设计 新建画面，调用报警窗口，选择历史报警窗，进行相应的属性设置和文字标注，然后保存，以进行后续操作。 2.7报表设计 新建画面，调用报表窗口，进行相应的属性设置和文字标注，然后保存，以进行后续操作。 3数据字典设计 选中数据字典，然后双击新建来定义变量，按要求定义相应的变量，并注意其变量类型及其后续设置。最后结果如图3所示。
南阳理工学院 毕业设计（论文）任务书 电子与电气工程系自动化专业079611班学生学号 指导教师殷华文职称副教授 一、毕业设计（论文）题目：基于S7-300 PLC的Simulink在线上下水箱液位串级控制——Simulink 在线控制程序设计 二、毕业设计（论文）工作规定进行的日期：2010.12.06—2011.04.29 三、毕业设计（论文）进行地点：4521 四、任务书的内容： 选题的目的、意义： 用西门子S7-300 PLC实现对液位信号的检测和调节阀控制信号的输出，在上位计算机上实现WinCC监控，MATLAB软件通过OPC 技术实现对控制系统的参数传递，在Simulink中进行在线控制,对模拟工业对象的上下水箱液位进行串级控制，而后将Simulink中实现的算法在PLC中实现最终的控制。 通过本题目的设计，提高学生对自动化工程的设计与调试能力，使学生有能力进入自动化行业发展。 主要内容及技术要求： 利用自制的过程控制实验装置作为控制对象，由恒压供水环节为水箱供水，对上下水箱组成的串级对象进行控制，上水箱为副对象，下水箱为主对象。对上下水箱容积相同、容积不同的情况进行研究，总结出串级控制的控制规律。 以WinCC作为OPC Server,以MATLAB/Simulink作为OPC Client，设置它们之间的OPC 通讯。通过OPC技术实现控制参数传递。 （1）在MATLAB/Simulink中设计在线控制算法。 （2）下水箱液位设定在100—400mm可调，稳态误差≤±5%。 （3）绘制控制系统图纸不少于4张。 （4）毕业论文字数8000-10000字。
过程控制综合训练 课程报告 16 —17 学年第二学期课题名称基于PLC和组态王的 系统 姓名 学号 班级 成绩
水箱液位控制系统 [摘要] 在工业生产过程中，液位贮槽如进料罐、成品罐、中间缓冲器、水箱等设备应用十分普遍，为了保证生产正常进行，物料进出需均衡，以保证过程的物料平衡。因此，工艺要求贮槽的液位需维持在给定值上下，或在某一小围变化，并保证物料不产生溢出。例如，锅炉系统汽包的液位控制，自流水生产系统过滤池、澄清池水位的控制等等。根据课题要求，设计一个单容水箱的液位过程控制系统，该系统能对一个单容水箱液位的进行恒高度控制。 关键词：过程控制液位控制PID控制 Abstract: In the process of industrial production, liquid storage tank such as product cans, buffer, tanks and other equipments are widely used. In order to ensure the normal production,material supply and demand must be balanced to guarantee the process of the production. So, the process requires that the liquid level in the tank should be maintained at a given value, or change in a small range,and ensure that the material does not overflow,for instance,system of boiler drum level control, level control of filter pool and clarification pool of self-flowing water production
双容水箱液位流量串级控制系统设计 ◆设计题目 双容水箱液位流量串级控制系统设计 ◆设计任务 如图1所示的两个大容量水箱。要求水箱2水位稳定在一定高度，水流量经常波动，作为扰动量存在。试针对该双容水箱系统设计一个液位流量串级控制方案。 水箱1 水箱2 图1 系统示意图◆设计要求 1）已知主被控对象（水箱2水位）传递函数W1=1/(100s+1, 副被控对象（流量）传递函数W2=1/(10s+1。 2）假设液位传感器传递函数为Gm1=1/(0.1s+1，针对该水箱工作过程设计单回路PID 调节器，要求画出控制系统方框图及实施方案图，并给出PID 参数整定的方法与结果； 3）假设流量传感器传递函数为Gm2=1/(0.1s+1，针对该水箱工作过程设计液位/流量串级控制系统，要求画出控制系统方框图及实施方案图，并给出主、副控制器的结构、参数整定方法及结果； 4）在进口水管流量出现阶跃扰动的情况下，分别对单回路PID 控制与串级控制进行仿真试验结果比较，并说明原因。 ◆设计任务分析
一、系统建模 系统建模基本方法有机理法建模和测试法建模两种建模方法。 机理法建模就是根据生产过程中实际发生的变化机理，写出各种有关的平衡方程，从中获得所需的数学模型 测试法一般只用于建立输入—输出模型。它是根据工业过程的输入和输出的实测数据进行某种数学处理后得到的模型。它的特点是把研究的工业过程视为一个黑匣子，完全从外特性上测试和描述它的动态性质。 对于本设计而言，由于双容水箱的各个环节的数学模型已知，故采用机理法建模。 在该液位控制系统中，建模参数如下： 控制量：水流量Q ； 被控量：水箱2液位； 主被控对象（水箱2水位）传递函数W1=1/(100s+1, 副被控对象（流量）传递函数W2=1/(10s+1。 控制对象特性： Gm1（S ）=1/（0.1S+1）（水箱1传递函数）； Gm2（S ）=1/（0.1S+1）（水箱2传递函数）。 控制器：PID ； 执行器：流量控制阀门；
本科毕业论文(设计) 题目：基于组态王6.5的串级PID液位控制系统设计学院：自动化工程学院 专业：自动化 姓名： ### 指导教师： ### 2011年 6 月 5 日
Cascade level PID control system based on Kingview 6.5
摘要 开发经济实用的教学实验装置、开拓理论联系实际的实验容，对提高课程教学实验水平，具有重要的实际意义。 就高校学生的实验课程来讲，由于双容水箱液位控制系统本身具有的复杂性和对实时性的高要求，使得在该系统上实现基于不同控制策略的实验容，需要全面掌握自动控制理论及相关知识。 本文通过对当前国外液位控制系统现状的研究，选取了PID控制、串级PID控制等策略对实验系统进行实时控制；通过对实验系统结构的研究，建立了单容水箱和双容水箱实验系统的数学模型，并对系统的参数进行了辨识；利用工业控制软件组态王6.5，并可通用于ADAM模块及板卡等的实现方案，通过多种控制模块在该实验装置上实验实现，验证了实验系统具有良好的扩展性和开放性。 关键词：双容水箱液位控制系统串级PID控制算法组态王6.5 智能调节仪 Abstract It is significant to develop applied experiment device and experiment content which combines theory and practice to improve experimental level of teaching. Based on the current situation of domestic and international level control system, selected the PID control, cascade PID control strategies such as

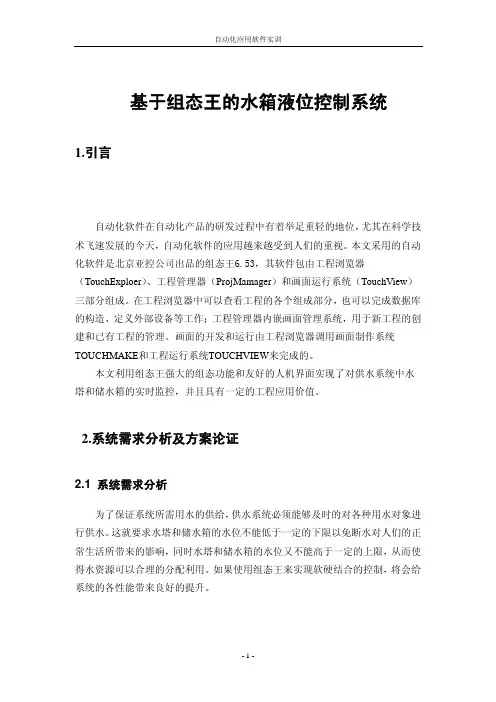

基于组态王的水箱液位控制系统 1.引言 自动化软件在自动化产品的研发过程中有着举足重轻的地位，尤其在科学技术飞速发展的今天，自动化软件的应用越来越受到人们的重视。本文采用的自动化软件是北京亚控公司出品的组态王6.53，其软件包由工程浏览器（TouchExploer）、工程管理器（ProjMamager）和画面运行系统（TouchView）三部分组成。在工程浏览器中可以查看工程的各个组成部分，也可以完成数据库的构造、定义外部设备等工作；工程管理器内嵌画面管理系统，用于新工程的创建和已有工程的管理。画面的开发和运行由工程浏览器调用画面制作系统TOUCHMAKE和工程运行系统TOUCHVIEW来完成的。 本文利用组态王强大的组态功能和友好的人机界面实现了对供水系统中水塔和储水箱的实时监控，并且具有一定的工程应用价值。 2.系统需求分析及方案论证 2.1 系统需求分析 为了保证系统所需用水的供给，供水系统必须能够及时的对各种用水对象进行供水。这就要求水塔和储水箱的水位不能低于一定的下限以免断水对人们的正常生活所带来的影响，同时水塔和储水箱的水位又不能高于一定的上限，从而使得水资源可以合理的分配利用。如果使用组态王来实现软硬结合的控制，将会给系统的各性能带来良好的提升。
