实验七 点阵LED屏汉字显示实验

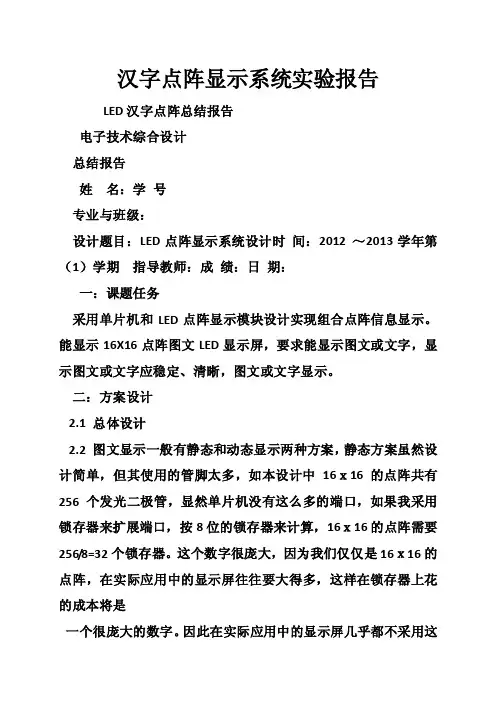

汉字点阵显示系统实验报告LED汉字点阵总结报告电子技术综合设计总结报告姓名：学号专业与班级：设计题目：LED点阵显示系统设计时间：2012 ～2013学年第（1）学期指导教师：成绩：日期：一：课题任务采用单片机和LED点阵显示模块设计实现组合点阵信息显示。

能显示16X16点阵图文LED显示屏，要求能显示图文或文字，显示图文或文字应稳定、清晰，图文或文字显示。

二：方案设计2.1 总体设计2.2 图文显示一般有静态和动态显示两种方案，静态方案虽然设计简单，但其使用的管脚太多，如本设计中16ｘ16的点阵共有256个发光二极管，显然单片机没有这么多的端口，如果我采用锁存器来扩展端口，按8位的锁存器来计算，16ｘ16的点阵需要256/8=32个锁存器。

这个数字很庞大，因为我们仅仅是16ｘ16的点阵，在实际应用中的显示屏往往要大得多，这样在锁存器上花的成本将是一个很庞大的数字。

因此在实际应用中的显示屏几乎都不采用这种设计，而采用另外一种称为动态扫描的显示方法。

动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套驱动器。

具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（共阳极的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第1行使其燃亮一定时间，然后熄灭；再送出第二行的数据并锁存，然后选通第2行使其燃亮相同的时间，然后熄灭；以此类推，第16行之后，又重新燃亮第1行，反复轮回。

当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，就能够看到显示屏上稳定的图形了。

一个16×16的LED显示屏行和列各有16支引脚，不能单靠51单片机的端口驱动所以必须要对单片机的端口个数进行扩展。

经常采用的端口扩展方法是用串并转换芯片进行译码。

常用的串并转换芯片有74LS154（4线-16线译码器）、74LS164（8位串并转换器）、74HC595等。

点阵LED显示设计实验报告
姓名：刘根生1153530 贺晨曦
一：实验目的
1：了解实验器材以及学会连接实验电路和操作相关软件。

2：了解LED点阵显示的基本原理与方法。

3：掌握用CPU控制扫描的方式实现点阵LED显示器的字符，图形的显示。

4：掌握用单片机进行显式系统开发的方法。

5：掌握点阵汉字库的编码和从标准字库中提取汉字编码的方法。

二：实验内容与原理
三：实验结果
1：通过对取模字体的设置，确定点阵的大小为16*16；
2：通过对取模方式的设置，确定取点方式以及字节排序问题，使得汉字可以在显示屏上正常显示和阅读；
3：在软件的程序设计中，可以通过输出格式选出两种方式，可以为汇编格式或者C语言格式;
4:最终结果是在16*16点阵上显示我所在的学院，专业以及姓名，并且一一按顺序排布，字的长度覆盖16*16点阵，为“数学系统计专业刘根生贺晨曦”
四：实验体会
虽然本设计只使用16*16LED点阵，电路简单，但是已经包含了LED显示屏电路的基本原理和基本程序。

在设计过程中应该使
图形文字稳定，清晰无串扰。

图形或文字显示有静止或移入移出等显示方式，本系统具有硬件少，结构简单，容易操作，性能稳定可靠，成本低等特点，故具有非常大的科技以商业价值。

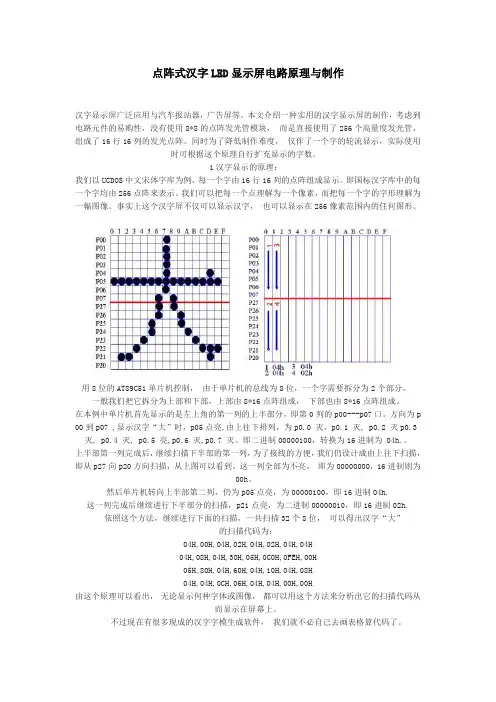

点阵式汉字LED显示屏电路原理与制作汉字显示屏广泛应用与汽车报站器，广告屏等。

本文介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，没有使用8*8的点阵发光管模块，而是直接使用了256个高量度发光管，组成了16行16列的发光点阵。

同时为了降低制作难度，仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。

1汉字显示的原理：我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。

在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。

方向为p 00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。

即二进制00000100，转换为16进制为 04h.。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。

然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h.这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h.依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”的扫描代码为：04H,00H,04H,02H,04H,02H,04H,04H04H,08H,04H,30H,05H,0C0H,0FEH,00H05H,80H,04H,60H,04H,10H,04H,08H04H,04H,0CH,06H,04H,04H,00H,00H由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。

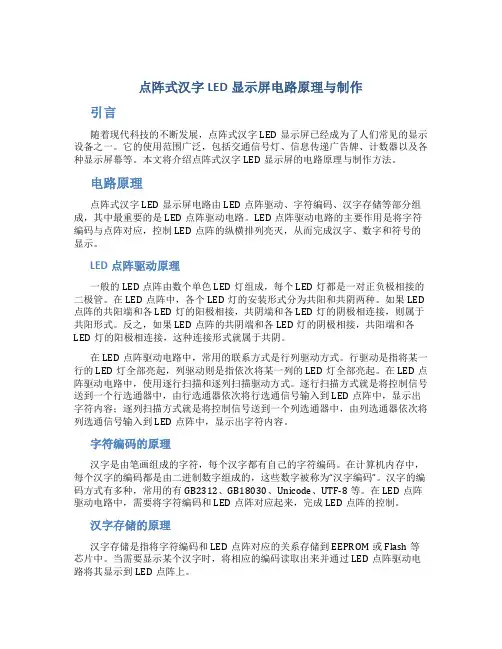

点阵式汉字LED显示屏电路原理与制作引言随着现代科技的不断发展，点阵式汉字LED显示屏已经成为了人们常见的显示设备之一。

它的使用范围广泛，包括交通信号灯、信息传递广告牌、计数器以及各种显示屏幕等。

本文将介绍点阵式汉字LED显示屏的电路原理与制作方法。

电路原理点阵式汉字LED显示屏电路由LED点阵驱动、字符编码、汉字存储等部分组成，其中最重要的是LED点阵驱动电路。

LED点阵驱动电路的主要作用是将字符编码与点阵对应，控制LED点阵的纵横排列亮灭，从而完成汉字、数字和符号的显示。

LED点阵驱动原理一般的LED点阵由数个单色LED灯组成，每个LED灯都是一对正负极相接的二极管。

在LED点阵中，各个LED灯的安装形式分为共阳和共阴两种。

如果LED 点阵的共阳端和各LED灯的阳极相接，共阴端和各LED灯的阴极相连接，则属于共阳形式。

反之，如果LED点阵的共阴端和各LED灯的阴极相接，共阳端和各LED灯的阳极相连接，这种连接形式就属于共阴。

在LED点阵驱动电路中，常用的联系方式是行列驱动方式。

行驱动是指将某一行的LED灯全部亮起，列驱动则是指依次将某一列的LED灯全部亮起。

在LED点阵驱动电路中，使用逐行扫描和逐列扫描驱动方式。

逐行扫描方式就是将控制信号送到一个行选通器中，由行选通器依次将行选通信号输入到LED点阵中，显示出字符内容；逐列扫描方式就是将控制信号送到一个列选通器中，由列选通器依次将列选通信号输入到LED点阵中，显示出字符内容。

字符编码的原理汉字是由笔画组成的字符，每个汉字都有自己的字符编码。

在计算机内存中，每个汉字的编码都是由二进制数字组成的，这些数字被称为“汉字编码”。

汉字的编码方式有多种，常用的有GB2312、GB18030、Unicode、UTF-8等。

在LED点阵驱动电路中，需要将字符编码和LED点阵对应起来，完成LED点阵的控制。

汉字存储的原理汉字存储是指将字符编码和LED点阵对应的关系存储到EEPROM或Flash等芯片中。

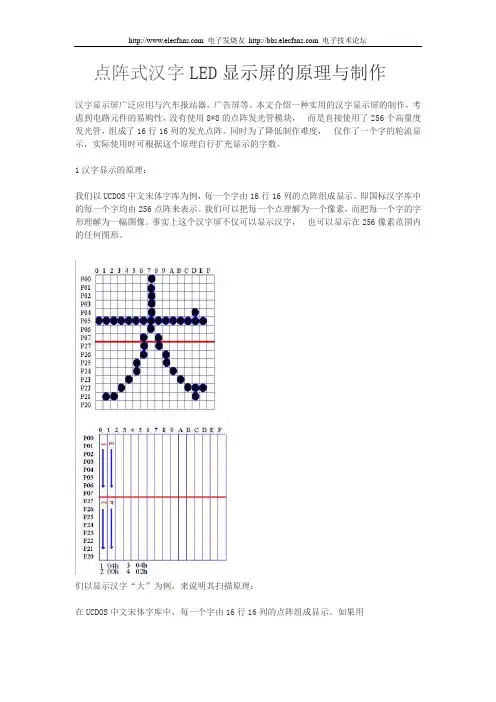

点阵式汉字LED显示屏的原理与制作汉字显示屏广泛应用与汽车报站器，广告屏等。

本文介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，没有使用8*8的点阵发光管模块，而是直接使用了256个高量度发光管，组成了16行16列的发光点阵。

同时为了降低制作难度，仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。

1汉字显示的原理：我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

们以显示汉字“大”为例，来说明其扫描原理：在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。

如果用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。

在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。

方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。

即二进制00000100，转换为16进制为 04h.。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。

然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h.这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h.依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”的扫描代码为：04H,00H,04H,02H,04H,02H,04H,04H04H,08H,04H,30H,05H,0C0H,0FEH,00H05H,80H,04H,60H,04H,10H,04H,08H04H,04H,0CH,06H,04H,04H,00H,00H由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。

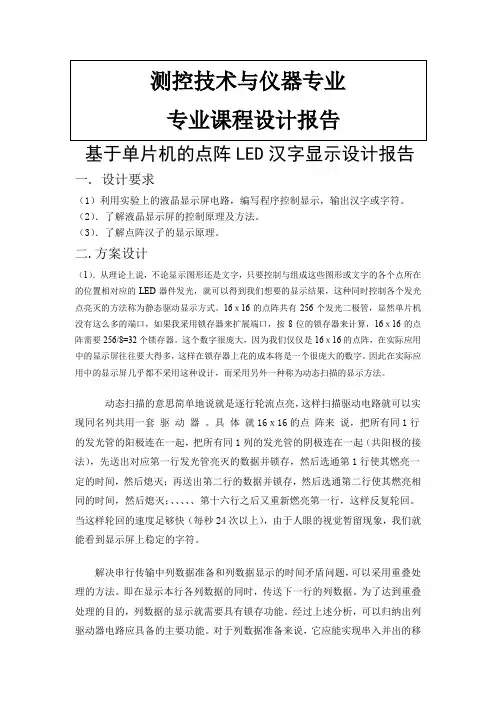

基于单片机的点阵LED汉字显示设计报告一.设计要求（1）利用实验上的液晶显示屏电路，编写程序控制显示，输出汉字或字符。

（2）．了解液晶显示屏的控制原理及方法。

（3）．了解点阵汉子的显示原理。

二.方案设计（1）．从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在的位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。

16ｘ16的点阵共有256个发光二极管，显然单片机没有这么多的端口，如果我采用锁存器来扩展端口，按8位的锁存器来计算，16ｘ16的点阵需要256/8=32个锁存器。

这个数字很庞大，因为我们仅仅是16ｘ16的点阵，在实际应用中的显示屏往往要大得多，这样在锁存器上花的成本将是一个很庞大的数字。

因此在实际应用中的显示屏几乎都不采用这种设计，而采用另外一种称为动态扫描的显示方法。

动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现同名列共用一套驱动器。

具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（共阳极的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第1行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；、、、、、第十六行之后又重新燃亮第一行，这样反复轮回。

当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的字符。

解决串行传输中列数据准备和列数据显示的时间矛盾问题，可以采用重叠处理的方法。

即在显示本行各列数据的同时，传送下一行的列数据。

为了达到重叠处理的目的，列数据的显示就需要具有锁存功能。

经过上述分析，可以归纳出列驱动器电路应具备的主要功能。

对于列数据准备来说，它应能实现串入并出的移位功能；对于列数据显示来说，应具有并行锁存的功能。

这样，本行锁存器进行显示时，串并移位寄存器就可以准备下一行的列数据而不影响本行的显示。

点阵实验报告 LED点阵字符驱动显示实验报告_图文LED点阵字符驱动显示实验郑家贵110800533陈鹤110800524一实验目的1、掌握用CPU控制扫描的方法实现点阵LED显示器的字符、图形的显示。

2、掌握用单片机进行显示系统开发的方法。

3、了解大容量显示器点阵图形显示驱动扩展的一般方法。

二实验仪器单片机最小系统，电源模块，8*8点阵LED显示器四块，AT89C51单片机，74HC154N两片，HD74LSO4P一片，100?排阻等。

三设计思想用单片机的P1.0-P1.4和P2.0-P2.7共13个输出口来传递数据码，其中P1.0-P1.3分别接4线-16线译码器的四个数据输入端（A、B、C、D），P1.4作为片选输出信号，当P1.4为高电平时，U2工作，U3不工作；当P1.4为低电平输出，U2不工作，U3工作。

信号经过74HC154N译码后输出，再接至4片点阵LED的行信号输入端，而列信号由单片机的P2口直接控制。

1、系统框图：图1：16X16点阵硬件电路图2、单片机最小系统：上图是51单片机的最小系统。

将程序烧写进单片机后，便可以实现对硬件系统的控制。

3、LED点阵显示屏：上图即显示屏，是由4块8*8LED点阵级联，成为16*16 LED 点阵。

由单片机控制，按照程序中的控制命令和字模数据表输出相应汉字，同时按一定速率流动，显示多个汉字。

4、74HC154N工作原理：74HC154N为4线—16线译码器，可以实现地址的扩展。

引脚说明：1-11，3-17 ：输出端（outputs）12：Gnd电源地（ground）18-19：使能输入端、低电平有效(enable inputs)20-23地址输入端(address inputs)24：VCC电源正(positive supply voltage)四设计的电路样品的照片如图下图所示五实验结论及心得：通过和同伴的一致努力，最终完成了整个电路的设计。

点阵式LED滚动汉字显示屏原理及设计思路1.引言点阵式LED组成的汉字显示屏在公共场所应用非常广泛。

例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。

点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的。

Proteus是一款新颖的嵌入式系统软硬件设计仿真平台，特别适用于单片机仿真，能够在线、实时仿真多种类型的单片机，诸如MCS-51系列单片机、PIC 单片机、AVR单片机等，能够像硬件仿真器一样进行软硬件调试，而没必要花钱去购买和维护价格不菲的仿真器，对于初学单片机的人来说，既减少了学习成本，又达到了良好的学习效果。

2.硬件电路设计点阵式LED滚动汉字显示屏硬件电路设计框图如图1所示。

电路包括单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路等。

本设计的核心是利用单片机读取显示字型码，通过驱动电路对16×16 LED点阵进行动态列扫描，以实现汉字的滚动显示。

本设计选用的单片机为ATMEL公司的AT89C52，显示屏采用16×16 LED点阵。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

时钟电路是单片机的驱动电路，复位电路可在需要时，手动使单片机程序计数器复位清零。

通过阳极驱动电路向16×16点阵送字型码，本设计采用74LS273。

通过阴极驱动电路对16×16点阵进行列扫描，本设计采用74HC138。

图1 硬件电路设计框图利用Proteus软件设计点阵式LED滚动汉字显示屏硬件电路原理图如图2所示。

在Proteus软件中，单片机模型本身包含了工作电源和可改变的工作频率，因此在仿真时无需设计电源电路和时钟电路。

需要说明的是在Proteus软件目前版本中还没有16×16点阵模块，本设计中采用Proteus软件中现有的8×8点阵模块组合成一个16×16点阵模块。

点阵led设计实验实验报告一、实验目的本实验旨在通过设计和搭建一个点阵LED 系统，掌握点阵LED 的基本工作原理和电路设计方法，并了解如何通过编程控制点阵LED 实现各种图案显示。

二、实验材料和器件实验所用材料和器件包括：- 点阵LED 模块：用于显示图案和文字。

- Arduino 控制板：用于控制点阵LED 模块。

- 杜邦线：用于连接点阵LED 模块和Arduino 控制板。

三、实验步骤1. 硬件搭建首先，将点阵LED 模块连接到Arduino 控制板上。

具体的连接方式可以参考Arduino 官方文档或点阵LED 模块的说明书。

2. 软件设置接下来，需要在计算机上安装并配置Arduino 开发环境。

之后，通过Arduino 开发环境中的代码编辑器编写控制点阵LED 的代码。

3. 编写程序编写程序的主要步骤如下：- 导入所需的库文件：根据点阵LED 模块的型号和控制方式，导入相应的库文件。

- 设置引脚模式：设置Arduino 控制板的引脚模式，以便与点阵LED 模块进行通信。

- 定义图案：根据需要显示的图案或文字，定义相应的数组或变量。

- 初始化点阵LED 模块：根据模块的特性和控制方式，初始化点阵LED 模块。

- 显示图案：根据定义的图案，通过控制点阵LED 模块的引脚，实现图案的显示。

4. 上传程序编写完程序后，将Arduino 控制板通过USB 连接到计算机，并通过Arduino 开发环境将程序上传到控制板中。

5. 测试和调试上传完程序后，点阵LED 模块将开始显示所定义的图案。

可以通过修改程序中的图案定义部分来实现不同的显示效果，并进行测试和调试。

四、实验结果和分析经过编程和调试，我们成功实现了点阵LED 模块的图案显示功能。

通过修改程序中的图案定义，我们可以显示不同的图案、文字甚至动画效果。

点阵LED 的显示效果清晰且亮度可调，能够满足我们的需求。

在实验过程中，我们也遇到了一些问题。

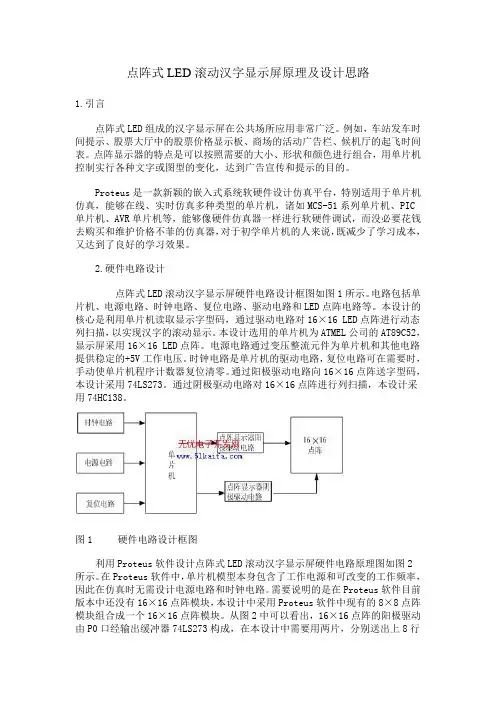

点阵式LED滚动汉字显示屏原理及设计思路1.引言点阵式LED组成的汉字显示屏在公共场所应用非常广泛。

例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。

点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的。

Proteus是一款新颖的嵌入式系统软硬件设计仿真平台，特别适用于单片机仿真，能够在线、实时仿真多种类型的单片机，诸如MCS-51系列单片机、PIC 单片机、AVR单片机等，能够像硬件仿真器一样进行软硬件调试，而没必要花钱去购买和维护价格不菲的仿真器，对于初学单片机的人来说，既减少了学习成本，又达到了良好的学习效果。

2.硬件电路设计点阵式LED滚动汉字显示屏硬件电路设计框图如图1所示。

电路包括单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路等。

本设计的核心是利用单片机读取显示字型码，通过驱动电路对16×16 LED点阵进行动态列扫描，以实现汉字的滚动显示。

本设计选用的单片机为ATMEL公司的AT89C52，显示屏采用16×16 LED点阵。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

时钟电路是单片机的驱动电路，复位电路可在需要时，手动使单片机程序计数器复位清零。

通过阳极驱动电路向16×16点阵送字型码，本设计采用74LS273。

通过阴极驱动电路对16×16点阵进行列扫描，本设计采用74HC138。

图1 硬件电路设计框图利用Proteus软件设计点阵式LED滚动汉字显示屏硬件电路原理图如图2所示。

在Proteus软件中，单片机模型本身包含了工作电源和可改变的工作频率，因此在仿真时无需设计电源电路和时钟电路。

需要说明的是在Proteus软件目前版本中还没有16×16点阵模块，本设计中采用Proteus软件中现有的8×8点阵模块组合成一个16×16点阵模块。

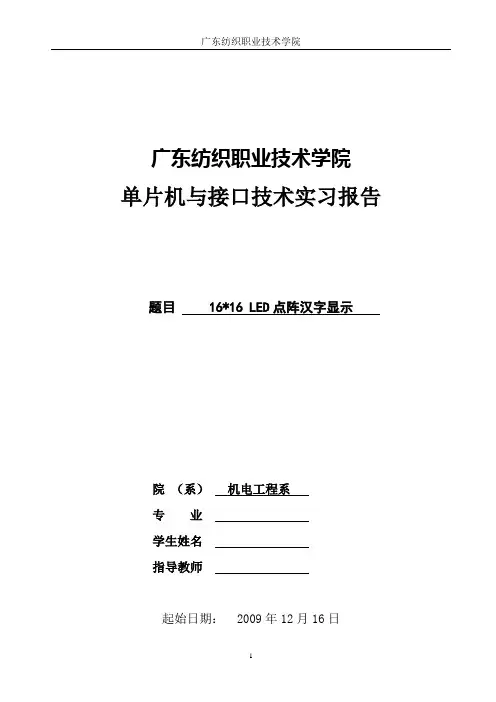

广东纺织职业技术学院单片机与接口技术实习报告题目 16*16 LED点阵汉字显示院（系）机电工程系专业学生姓名指导教师起始日期： 2009年12月16日单片机与接口技术实习计划及任务书一、实习任务《单片机与接口技术》实训课是理论课程的实践教学环节，它是机电技术专业的主要实践技能课程。

课程内容包括单片机软件编程与仿真和调试。

单片机硬件设计安装与调试，单片机应用系统综合设计，安装与调试等。

实训课程的基本任务是：使学生在掌握单片机基础知识的基础上，掌握单片机软硬件的设计、开发、调试能力。

具有较好的单片机实际应用能力。

为今后从事生产一线的技术工作以及进一步提高科学技术水平打下坚实的基础。

同时，结合本课程的特点，逐步培养学生观察分析问题和动手解决问题的能力。

二、项目设计汉字显示屏广泛应用于汽车报站器，广告屏等。

在本实训中，汉字显示屏采用了16*16的点阵模块；汉字显示的原理以在UCDOS中文宋体字库为例，每一字由16行16列的点阵组成显示。

即国际汉字库中的每一字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

所以在这个汉字屏上不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

项目要求在16*16的点阵模块上实现一组可移动的汉字或一副简图。

三、报告及方案1、了解、熟悉单片机开发的特点、方法及趋势。

2、熟悉软件编制、调试的方法、流程。

3、理解单片机控制的原理和特点。

4、养成良好的设计习惯、培养正确的思路和工作态度。

5、熟练运用单片机开发软件——Keill。

四、原理介绍1、电路原理图如图所示2、电路工作原理分析：汉字显示在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一副图像。

所以在这个汉字屏上不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

LED点阵显示屏实验报告一、实验目的通过实验了解LED点阵显示屏的结构和工作原理，掌握其使用方法和调试技巧，并能够设计简单的图案和文字在屏幕上显示。

二、实验器材和原理1.实验器材：(1)LED点阵显示屏；(2)电子元器件：电阻、导线、开关等；(3)单片机模块和调试工具。

2.原理说明：LED点阵显示屏是由许多个LED灯组成的，可以按照不同的点亮组合来显示各种图案、文字。

点阵显示屏上通常有行和列两个方向的引脚。

每一行的LED灯引脚连接到同一个引脚上，每一列的引脚也连接到同一个引脚上。

通过控制每一行和每一列引脚的电平状态，来点亮指定的LED灯，以显示特定的图案。

三、实验步骤1.连接电路：(1)将LED点阵显示屏的引脚与单片机模块相连接，根据引脚对应关系连接相应的引脚。

(2)接入适当的电阻和开关，用于控制点阵显示屏的亮度和开关状态。

2.编程调试：(1)在单片机模块中编写相应的程序，控制LED点阵显示屏的点亮和熄灭。

(2)调试程序，检查点阵显示屏的点亮情况和亮度效果。

3.设计图案和文字：(1)根据需要，设计出要在点阵显示屏上显示的图案和文字。

(2)根据设计的图案和文字，编写程序实现点阵显示屏的显示效果。

四、实验结果和分析经过调试，LED点阵显示屏能够按照设计要求显示出特定的图案和文字。

通过改变程序中的参数，可以实现不同图案和文字的显示效果。

在实验过程中，我们发现LED点阵显示屏的亮度和显示效果受到电阻和电平控制的影响较大。

适当选择合适的电阻值可以调节点阵显示屏的亮度，使得显示效果更加清晰明亮。

五、实验心得体会通过这次实验，我们对LED点阵显示屏有了更深入的了解。

通过编程控制，我们可以通过点阵显示屏来显示各种图案和文字，具有一定的实用性和娱乐性。

在实验过程中，我们遇到了一些问题，例如点阵显示屏的亮度不够明亮、图案显示效果不够清晰等。

通过针对性的调试和调整，我们解决了这些问题，并取得了满意的实验结果。

总之，LED点阵显示屏实验能够帮助我们更好地理解和掌握其工作原理和使用方法，并且拓宽了我们的实验技能。

(0F000H)CS1A1A0A210KW2D0D1D2D3D4D5D6D7 RSRW231U3A564U3B123U5AWRRD12JP9CSVSS1VDD2V03RS4RW5E6DB07DB18DB29DB310DB411DB512DB613DB714CS115CS216RST17VOUT18LED+19LED-2012864JJP6VCCCS1/210KR31470R4DS1.MODEL TINYWR_COM_AD_L EQU 0F004H ;写左半屏指令地址WR_COM_AD_R EQU 0F000H ;写右半屏指令地址WR_DATA_AD_L EQU 0F006H ;写左半屏数据地址WR_DATA_AD_R EQU 0F002H ;写右半屏数据地址RD_BUSY_AD EQU 0F001H ;查忙地址RD_DATA_AD EQU 0F003H ;读数据地址X EQU 0B8H ;起始显示行基址Y EQU 040H ;起始显示列基址FirstLine EQU 0C0H ;起始显示行.STACK 100.DATA;-- 文字: 星 --Line1_1 DB 00H,00H,0FCH,82H,82H,0AAH,2AH,0AAH,0AAH,0AAH,02AH, 02H,02H,0FCH,00H,00H DB 00H,0EEH,9BH,90H,98H,94H,95H,80H,80H,80H,95H,95H,95H,95H,0FFH,00H;-- 文字: 研 --Line1_2 DB 9EH,62H,02H,02H,02H,32H,0FEH,62H,02H,02H,32H,02H,02H,02H,62H,0DCH DB 03H,3CH,40H,40H,46H,40H,0F1H,8EH,80H,40H,7CH,80H,80H,80H,0FEH,03H;-- 文字: 电 --Line1_3 DB 00H,0F8H,04H,04H,44H,44H,06H,02H,02H,46H,44H,04H,04H,0F8H,00H,00H DB 00H,0FH,10H,10H,11H,11H,0F0H,80H,90H,91H,91H,8CH,84H,87H,0C8H,78H;-- 文字: 子 --Line1_4 DB 80H,40H,5EH,52H,52H,52H,32H,72H,82H,82H,42H,62H,52H,4CH,0C0H,00H DB 07H,04H,04H,04H,0FCH,8CH,8CH,80H,80H,7CH,04H,04H,04H,04H,07H,00H;”STARES51PRO”Line2_1 DB 00H,70H,88H,08H, 08H,08H,38H,00H,00H,38H,20H,21H,21H,22H,1CH,00H Line2_2 DB 18H,08H,08H,0F8H,08H,08H,18H,00H,00H,00H,20H,3FH,20H,00H,00H,00H Line2_3 DB 00H,00H,0C0H,38H,0E0H,00H,00H,00H,20H,3CH,23H,02H,02H,27H,38H,20H Line2_4 DB 08H,0F8H,88H,88H,88H,88H,70H,00H,20H,3FH,20H,00H,03H,0CH,30H,20H Line2_5 DB 00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H Line2_6 DB 08H,0F8H,88H,88H,0E8H,08H,10H,00H,20H,3FH,20H,20H,23H,20H,18H,00H Line2_7 DB 00H,70H,88H,08H,08H,08H,38H,00H,00H,38H,20H,21H,21H, 22H,1CH,00H Line2_8 DB 00H,0F8H,08H, 88H,88H,08H,08H,00H,00H,19H,21H,20H,20H,11H,0EH,00H Line2_9 DB 00H,10H,10H,0F8H,00H,00H,00H,00H,00H,20H,20H,3FH,20H,20H,00H,00H Line2_10 DB 08H,0F8H,08H,08H,08H,08H,0F0H,00H,20H,3FH,21H,01H,01H,01H,00H,00H Line2_11 DB 08H,0F8H,88H,88H,88H,88H,70H,00H,20H,3FH,20H,00H,03H,0CH,30H,20H Line2_12 DB 0E0H,10H,08H,08H,08H,10H,0E0H,00H,0FH,10H,20H,20H,20H,10H,0FH,00H ;-- 文字: 欢 --Line3_1 DB 14H,24H,44H,84H,64H,1CH,20H,18H,0FH,0E8H,08H,08H,28H,18H,08H,00H DB 20H,10H,4CH,43H,43H,2CH,20H,10H,0CH,03H,06H,18H,30H,60H,20H,00H;-- 文字: 迎 --Line3_2 DB 40H,41H,0CEH,04H,00H,0FCH,04H,02H,02H,0FCH,04H,04H,04H,0FCH,00H,00H DB 40H,20H,1FH,20H,40H,47H,42H,41H,40H,5FH,40H,42H,44H,43H,40H,00H;-- 文字: 使 --Line3_3 DB 40H,20H,0F0H,1CH,07H,0F2H,94H,94H,94H,0FFH,94H,94H,94H,0F4H,04H,00H DB 00H,00H,7FH,00H,40H,41H,22H,14H,0CH,13H,10H,30H,20H,61H,20H,00H;-- 文字: 用 --Line3_4 DB 00H,00H,00H,0FEH,22H,22H,22H,22H,0FEH,22H,22H,22H,22H,0FEH,00H,00H DB 80H,40H,30H,0FH,02H,02H,02H,02H,0FFH,02H,02H,42H,82H,7FH,00H,00H .CODESTART: MOV AX,@DATAMOV DS,AXNOPSTART1: CALL LCD_INIT ;液晶初始化CALL DelayTimeCALL DisLine1 ;第2行显示”星研电子”CALL DelayTimeCALL DisLine2 ;第3行显示”STAR ES51PRO”CALL DelayTimeCALL DisLine3 ;第4行显示”欢迎使用”CALL DelayTimeJMP START1;延时程序DelayTime PROC NEARMOV CX,0LOOP $LOOP $RETDelayTime ENDP;第2行显示”星研电子”DisLine1 PROC NEARLEA SI,Line1_1MOV AL,2 ;A-起始显示行地址，第2行MOV AH,32 ;B-起始显示列地址，第32列，以下同CALL WordDISL ;左半屏，显示一个字子程序LEA SI,Line1_2MOV AL,2MOV AH,48CALL WordDISLLEA SI,Line1_3MOV AL,2MOV AH,0CALL WordDISR ;右半屏，显示一个字子程序LEA SI,Line1_4MOV AL,2MOV AH,16CALL WordDISRRETDisLine1 ENDP;第3行显示”STAR ES51PRO”DisLine2 PROC NEARLEA SI,Line2_1MOV AL,4 ;A-起始显示行地址，第4行MOV AH,16 ;B-起始显示列地址，第16列，以下同CALL ByteDISL ;左半屏，显示一个字节子程序LEA SI,Line2_2MOV AL,4MOV AH,24CALL ByteDISLLEA SI,Line2_3MOV AL,4MOV AH,32CALL ByteDISLLEA SI,Line2_4MOV AL,4MOV AH,40CALL ByteDISLLEA SI,Line2_5MOV AL,4MOV AH,48CALL ByteDISLLEA SI,Line2_6MOV AL,4MOV AH,56CALL ByteDISLLEA SI,Line2_7MOV AL,4MOV AH,0CALL ByteDISR ;右半屏字节显示数据LEA SI,Line2_8MOV AL,4MOV AH,8CALL ByteDISRLEA SI,Line2_9MOV AL,4MOV AH,16CALL ByteDISRLEA SI,Line2_10MOV AL,4MOV AH,24CALL ByteDISRLEA SI,Line2_11MOV AL,4MOV AH,32CALL ByteDISRLEA SI,Line2_12MOV AL,4MOV AH,40CALL ByteDISRRETDisLine2 ENDP;第4行显示”欢迎使用”DisLine3 PROC NEARLEA SI,Line3_1MOV AL,6 ;A-起始显示行地址，第6行MOV AH,32 ;B-起始显示列地址，第32列，以下同CALL WordDISL ;左半屏，显示一个字子程序LEA SI,Line3_2MOV AL,6MOV AH,48CALL WordDISLLEA SI,Line3_3MOV AL,6MOV AH,0CALL WordDISR ;右半屏，显示一个字子程序LEA SI,Line3_4MOV AL,6MOV AH,16CALL WordDISRRETDisLine3 ENDP;液晶初始化LCD_INIT PROC NEARMOV AL,3EH ;初始化左半屏，关显示CALL WRComL ;写指令子程序MOV AL,FirstLine ;设置起始显示行，第0行CALL WRComLMOV AL,3EH ;初始化右半屏，关显示CALL WRComR ;写指令子程序MOV AL,FirstLine ;设置起始显示行，第0行CALL WRComRCALL LCDClear ;清屏MOV AL,3FH ;开显示CALL WRComLMOV AL,3FH ;开显示CALL WRComRRETLCD_INIT ENDP;清屏LCDClear PROC NEAR;清左半屏MOV AL,0 ;起始行，第0行MOV AH,0 ;起始列，第0列LCDClearL1: PUSH AXMOV CX,64CALL SETXYL ;设置起始显示行列地址LCDClearL2: MOV AL,0CALL WRDATALLOOP LCDClearL2POP AXINC AXCMP AL,8 ;共8行JNZ LCDClearL1;清右半屏MOV AL,0 ;起始行，第0行MOV AH,0 ;起始列，第0列LCDClearR1: PUSH AXMOV CX,64CALL SETXYR ;设置起始显示行列地址LCDClearR2: XOR AL,ALCALL WRDATARLOOP LCDClearR2POP AXINC ALCMP AL,8 ;共8行JNZ LCDClearR1RETLCDClear ENDP;显示字体，显示一个数据要占用X行两行位置;左半屏显示一个字节/字：AL-起始显示行序数X(0-7)；AH-起始显示列序数Y(0-63)；SI-显示字数据首地址ByteDisL PROC NEARMOV CX,8 ;显示8个字节数据，用于显示一个英文/符号CALL DispLRETByteDisL ENDPWordDisL PROC NEARMOV CX,16 ;显示16字节数据，用于显示一个汉字CALL DispLRETWordDisL ENDPDispL PROC NEARPUSH AXPUSH CXCALL SETXYL ;设置起始显示行列地址CALL DisplayL ;显示上半行数据POP CXPOP AXINC ALCALL SETXYL ;设置起始显示行列地址CALL DisplayL ;显示下半行数据RETDispL ENDP;右半屏显示一个字节/字：AL-起始显示行序数X(0-7)；AH-起始显示列序数Y(0-63)；SI-显示字数据首地址ByteDisR PROC ENARMOV CX,8 ;显示8个字节数据，用于显示一个英文/符号CALL DispRRETByteDisR ENDPWordDisR PROC NEARMOV CX,16 ;显示16字节数据，用于显示一个汉字CALL DispRRETWordDisR ENDPDispR PROC NEARPUSH AXPUSH CXCALL SETXYR ;设置起始显示行列地址CALL DisplayR ;显示上半行数据POP CXPOP AXINC ALCALL SETXYR ;设置起始显示行列地址CALL DisplayR ;显示下半行数据RETDispR ENDP;显示图形;显示左半屏一行图形,AL-X起始行序数(0-7)，AH-Y起始列地址序数(0-63)LineDisL PROC NEARMOV CX,64CALL SETXYL ;设置起始显示行列CALL DisplayL ;显示数据RETLineDisL ENDP;显示右半屏一行图形,AL-X起始行地址序数(0-7)，AH-Y起始列地址序数(0-63) LineDisR PROC NEARMOV CX,64CALL SETXYR ;设置起始显示行列CALL DisplayR ;显示数据RETLineDisR ENDP;基本控制;显示左半屏数据，R7-显示数据个数DisplayL PROC NEARLODSBCALL WRDataL ;写左半屏数据LOOP DisplayLRETDisplayL ENDP;显示右半屏数据，R7-显示数据个数DisplayR PROC NEARLODSBCALL WRDataR ;写左半屏数据LOOP DisplayRRETDisplayR ENDP;设置左半屏起始显示行列地址,AL-X起始行序数(0-7)，AH-Y起始列序数(0-63) SETXYL PROC NEAROR AL,X ;行地址=行序数+行基址CALL WRComLMOV AL,AHOR AL,Y ;列地址=列序数+列基址CALL WRComLRETSETXYL ENDP;设置右半屏起始显示行列地址,AL-X起始行序数(0-7)，AH-Y起始列序数(0-63) SETXYR PROC NEAROR AL,X ;行地址=行序数+行基址CALL WRComRMOV AL,AHOR AL,Y ;列地址=列序数+列基址CALL WRComRRETSETXYR ENDP;写左半屏控制指令，A-写入指令WRComL PROC NEARMOV DX,WR_COM_AD_LOUT DX,ALWRComL1: MOV DX,RD_BUSY_ADIN AL,DXTEST AL,80H ;检查液晶显示是否处于忙状态JNZ WRComL1RETWRComL ENDP;写右半屏控制指令，A-写入指令WRComR PROC NEARMOV DX,WR_COM_AD_ROUT DX,ALWRComR1: MOV DX,RD_BUSY_ADIN AL,DXTEST AL,80H ;检查液晶显示是否处于忙状态JNZ WRComR1RETWRComR ENDP;写左半屏数据，A-写入数据WRDataL PROC NEARMOV DX,WR_DATA_AD_LOUT DX,ALWRDataL1: MOV DX,RD_BUSY_ADIN AL,DXTEST AL,80H ;检查液晶显示是否处于忙状态JNZ WRDataL1RETWRDataL ENDP;写右半屏数据，A-写入数据WRDataR PROC NEARMOV DX,WR_DATA_AD_ROUT DX,ALWRDataR1: MOV DX,RD_BUSY_ADIN AL,DXTEST AL,80H ;检查液晶显示是否处于忙状态JNZ WRDataR1RETWRDataR ENDPEND START七、实验扩展及思考实验内容：显示一幅图画，进一步熟练液晶显示的操作。

LED点阵屏上文字显示实验李宇 pb09013011实验要求：在试验板的8×8的LED点阵屏上分别显示“PLD电子技术”。

编程思想：1.首先定义控制LED点阵屏的端口组a,b,及时钟和复位端口Port ( a : inout STD_LOGIC_VECTOR (7 downto 0);b : inout STD_LOGIC_VECTOR (7 downto 0);clk : in STD_LOGIC;reset : in STD_LOGIC);2.字的跳变显示是通过改变整型变量m的值来选择扫描的程序段3.对LED点阵屏的工作方式清楚，XUP板子上采用的是共阴极8x8点阵LED。

8X8点阵LED结构如下图所示从图中可以看出，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置0电平，某一行置0电平，则相应的二极管就亮；本程序中是通过对行扫描，并对当前行中需要亮灯的列置0来实现显示过程。

示例程序段如下：if(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11101111";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="11101111";b<="11011111";count<=count+1;elsif(count=N/2)thena<="11101111";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11101111";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11101111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11101111";b<="11111101";count<=count+1;elsif(count=N)thena<="11100011";b<="11111110";count<=0;VHDL代码：------------------------------------------------------------------------------------ Company:-- Engineer:---- Create Date: 10:09:58 05/24/2012-- Design Name:-- Module Name: expp8 - Behavioral-- Project Name:-- Target Devices:-- Tool versions:-- Description:-- Dependencies:-- Revision:-- Revision 0.01 - File Created-- Additional Comments:------------------------------------------------------------------------------------library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;---- Uncomment the following library declaration if instantiating---- any Xilinx primitives in this code.--library UNISIM;--use UNISIM.VComponents.all;entity expp8 isgeneric(N: integer :=16000);Port ( a : inout STD_LOGIC_VECTOR (7 downto 0);b : inout STD_LOGIC_VECTOR (7 downto 0);clk : in STD_LOGIC;reset : in STD_LOGIC);end expp8;architecture Behavioral of expp8 issignal count:INTEGER RANGE 0 to N:=0;--count用来对LED扫描分频用 --count1用来产生1HZ的分频信号signal count1:INTEGER RANGE 0 to 49999999:=0;signal m:integer:=0;--用m的数值来选择该扫描显示那个字beginprocess(reset,clk)begin--复位时的表现为屏上的灯全部点亮if(reset='0') thena<="00000000";b<="00000000";count<=0;m<=0;count1<=0;elseif(rising_edge(clk)) thenif count1=49999999 then --一赫兹的分频信号产生m<=m+1;count1<=0;else count1<=count1+1;end if;--m=0时采用扫描的方式显示第一个字母“P”if m=0 then--所选行中点亮的灯的时间为N/8个周期 if(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11100111";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="11101011";b<="11011111";count<=count+1;elsif(count=N/2)thena<="11101011";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11100111";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11101111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11101111";b<="11111101";count<=count+1;elsif(count=N)thena<="11101111";b<="11111110";count<=0;elsecount<=count+1;end if;--m=1时显示“L”，时长同样为1秒elsif m=1 thenif(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11101111";count<=count+1;elsif(count=3*N/8) thena<="11101111";b<="11011111";count<=count+1;elsif(count=N/2)thena<="11101111";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11101111";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11101111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11101111";b<="11111101";count<=count+1;elsif(count=N)thena<="11100011";b<="11111110";count<=0;elsecount<=count+1;end if;--m=2显示“D”，时长为一秒 elsif m=2 thenif(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11100111";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="11101011";b<="11011111";count<=count+1;elsif(count=N/2)thenb<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11101101";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11101101";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11101011";b<="11111101";count<=count+1;elsif(count=N)thena<="11100111";b<="11111110";count<=0;elsecount<=count+1;end if;--m=3显示“电”，时长为一秒elsif m=3 thenif(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11101111";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="10000011";b<="11011111";count<=count+1;elsif(count=N/2)thena<="10000011";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="10000011";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11101111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11101011";b<="11111101";count<=count+1;elsif(count=N)thena<="11100011";b<="11111110";count<=0;elsecount<=count+1;end if;--m=4显示“子”，时长为一秒 elsif m=4 thenif(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11100011";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="11111011";b<="11011111";count<=count+1;elsif(count=N/2)thena<="11000001";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11110111";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11110111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11100111";b<="11111101";count<=count+1;elsif(count=N)thena<="11110111";b<="11111110";count<=0;elsecount<=count+1;end if;--m=5显示“技”，时长为一秒elsif m=5 thenif(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11011011";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="10000001";b<="11011111";count<=count+1;elsif(count=N/2)thena<="11000001";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11010101";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="10011111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="10011011";b<="11111101";count<=count+1;elsif(count=N)thena<="11010101";b<="11111110";count<=0;elsecount<=count+1;end if;--m=6显示“术”，时长为一秒elsif m=6 thenif(count=N/8) thena<="11111111";b<="01111111";count<=count+1;elsif(count=N/4) thena<="11110011";b<="10111111";count<=count+1;elsif(count=3*N/8) thena<="11000001";b<="11011111";count<=count+1;elsif(count=N/2)thena<="11110111";b<="11101111";count<=count+1;elsif(count=N*5/8) thena<="11100011";b<="11110111";count<=count+1;elsif(count=N*3/4) thena<="11110111";b<="11111011";count<=count+1;elsif(count=7*N/8) thena<="11010101";b<="11111101";count<=count+1;elsif(count=N)thena<="10110110";b<="11111110";count<=0;m<=0;--一次循环完成，循环计数变量m归零 elsecount<=count+1;end if;end if;end if;end if;end process;end Behavioral;设计思路：本实验的目的是要在LED点阵屏上显示字符，基本思想是用扫描的方式使整个屏上需要的灯点亮，并通过计数整型变量m使LED屏上的字每秒钟变换一次，其中扫描频率和m的变化频率都是通过分频实现的。

点阵显示实验实验报告点阵显示实验实验报告引言点阵显示技术是一种常见的显示方式，它通过多个小点的组合来形成图像或文字。

在本次实验中，我们将探索点阵显示的原理和应用，并通过实际搭建一个简单的点阵显示电路来进一步加深对该技术的理解。

一、点阵显示原理点阵显示原理是基于人眼视觉暂留效应的特性。

当我们看到一个图像或文字时，其实是由一个个小点在极短的时间内依次闪烁而成。

而由于人眼的视觉暂留效应，我们会感觉到这些小点组成了一个完整的图像。

二、点阵显示的应用点阵显示广泛应用于各种电子设备中，如计算机显示器、手机屏幕、LED广告牌等。

它的优点是可以显示高清晰度的图像和文字，并且可以实现多种颜色的显示。

三、实验步骤1. 准备材料：点阵显示模块、Arduino开发板、杜邦线等。

2. 连接电路：将点阵显示模块与Arduino开发板通过杜邦线连接。

确保连接正确无误。

3. 编写程序：使用Arduino开发环境编写程序，控制点阵显示模块显示我们想要的图像或文字。

4. 上传程序：将编写好的程序上传到Arduino开发板中。

5. 运行实验：观察点阵显示模块是否能够按照程序的要求正确显示图像或文字。

四、实验结果与分析经过实验，我们成功地搭建了一个简单的点阵显示电路，并通过编写程序实现了图像和文字的显示。

我们发现，点阵显示模块的显示效果非常清晰，每个小点都能够独立显示。

同时，我们还注意到，点阵显示模块的亮度可以通过控制电流大小来调节，从而实现不同亮度的显示效果。

五、实验总结通过本次实验，我们深入了解了点阵显示技术的原理和应用，并通过实际操作加深了对该技术的理解。

点阵显示技术在现代电子设备中起到了重要的作用，它不仅可以显示图像和文字，还可以呈现丰富多彩的颜色。

在未来的发展中，点阵显示技术有望实现更高的分辨率和更低的功耗，为我们带来更好的视觉体验。

六、展望随着科技的不断进步，点阵显示技术将会得到更广泛的应用。

例如，可以将其应用于虚拟现实设备中，实现更逼真的视觉效果。

led点阵显示汉字课程设计一、课程目标知识目标：1. 学生能理解LED点阵的基本结构和工作原理，掌握相关电子元件的功能和使用方法。

2. 学生能掌握汉字的点阵编码方法，学会将汉字转换为点阵数据。

3. 学生了解单片机控制LED点阵的基本原理，掌握相关编程方法和技巧。

技能目标：1. 学生能够运用所学知识，设计并实现一个简单的LED点阵显示汉字系统。

2. 学生能够通过编程，实现对LED点阵显示内容的控制，包括汉字的显示、动态效果等。

3. 学生能够独立解决在设计和实施过程中遇到的问题，具备一定的调试和优化能力。

情感态度价值观目标：1. 学生在学习过程中，培养对电子技术和编程的兴趣，提高学习主动性和积极性。

2. 学生通过团队协作，培养沟通与协作能力，增强团队意识。

3. 学生在实践过程中，体会科技带来的便利，激发创新意识，培养创新精神。

课程性质：本课程为电子技术实践课程，结合单片机编程，培养学生的动手能力和创新思维。

学生特点：学生具备一定的电子技术基础知识，对编程有一定了解，好奇心强，喜欢动手实践。

教学要求：教师应注重理论与实践相结合，引导学生通过实践掌握知识，鼓励学生自主探索和解决问题。

在教学过程中，关注学生的个体差异，提供个性化指导，确保每位学生能够达成课程目标。

二、教学内容1. LED点阵基本原理：介绍LED点阵的结构、工作原理及特点，包括发光二极管、限流电阻、驱动芯片等组成部分。

- 教材章节：第一章第二节《LED点阵显示技术》- 内容列举：LED点阵的结构、工作原理、优缺点及应用场景。

2. 汉字点阵编码：讲解汉字的点阵编码方法，学会使用相关软件将汉字转换为点阵数据。

- 教材章节：第二章第四节《汉字显示技术》- 内容列举：汉字点阵编码方法、点阵数据生成及处理。

3. 单片机控制LED点阵：介绍单片机控制LED点阵的基本原理，包括I/O口控制、动态扫描等。

- 教材章节：第三章第一节《单片机控制技术》- 内容列举：单片机与LED点阵的连接方法、I/O口控制、动态扫描原理及编程方法。

一、实训背景随着计算机技术的不断发展，汉字点阵显示技术在计算机和电子设备中的应用越来越广泛。

为了提高自己的编程能力和实践能力，我参加了汉字点阵实训课程。

本次实训旨在通过学习汉字点阵原理和编程技巧，掌握汉字点阵的显示方法，并在此基础上实现汉字点阵的动态显示和样式变换。

二、实训目标1. 掌握汉字点阵的原理和基本概念；2. 熟悉C语言编程，能够编写简单的汉字点阵显示程序；3. 学会使用ASCII码和汉字库，实现汉字点阵的显示；4. 掌握汉字点阵的动态显示和样式变换方法；5. 提高自己的编程能力和实践能力。

三、实训内容1. 汉字点阵原理汉字点阵是由多个小点组成的，每个点对应一个二进制位，表示该点的亮或暗。

汉字点阵的排列方式有多种，常见的有16x16、24x24等。

在本实训中，我们主要学习16x16汉字点阵。

2. 汉字库汉字库是存储汉字点阵信息的文件，通常以数组的形式存储。

在本实训中，我们使用GB2312汉字库，该库包含6763个常用汉字。

3. C语言编程使用C语言编写程序，实现汉字点阵的显示。

具体步骤如下：（1）定义一个二维数组，用于存储汉字点阵信息；（2）读取汉字库，将汉字点阵信息存储到二维数组中；（3）根据用户输入的汉字，查找对应的点阵信息；（4）将点阵信息输出到显示器上。

4. 动态显示和样式变换（1）动态显示：通过不断刷新显示器上的点阵信息，实现汉字点阵的动态显示；（2）样式变换：改变汉字点阵的显示方式，如正常、斜体、加宽、加高等。

四、实训过程1. 理论学习首先，我们学习了汉字点阵的基本原理和C语言编程基础，为后续实训做好准备。

2. 编写程序根据实训要求，我们编写了以下程序：（1）定义汉字点阵数组；（2）读取汉字库，将汉字点阵信息存储到数组中；（3）根据用户输入的汉字，查找对应的点阵信息；（4）将点阵信息输出到显示器上。

3. 测试与调试在编写程序的过程中，我们遇到了以下问题：（1）汉字库读取错误：经过查阅资料，发现是由于汉字库文件格式不正确导致的，修改文件格式后问题解决；（2）显示效果不理想：通过调整程序中的参数，优化显示效果。

《嵌入式系统原理与应用》实验报告实验序号：07 实验项目名称：L E D点阵显示实验2.程序代码 #include "config ・h"#define MSTR (1 « 5)#define LSBF (1 « 6)Sdefine SPIE (1 « 7)#define SPI.MODE (MSTR LSBF)const uint32 row[8] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};const uint32 namel[8] = {0x6E, 0x89, 0xE3, 0x89,0x6E,0x00,0xD2,OxCC};const uint32 name2[8] = {0xB6, 0xD5, 0x01, OxFD, 0xA9, 0x81, 0xA9,0x01}; const uint32 name3[8] = {0xB6,0xD5,OxFF,OxAC, 0x92,0x02,0x92,OxAC}; const uint32 big_heart[8] = {0xE3, OxCl, 0x81, 0x03, 0x03, 0x81, OxCl,0xE3}:四、实验结果与数据处理1.实验连接图 po.(vrxDO*wdiPO,1^R X DOJPAM3J EWTOP0.2«CLCW：AP0.OP0 4/SCKCMCAP0 1/AD0 6P05MSOCVMAT0.VAD0 7 P06140SB>CAP0.2/AD1 0F>0.7/SSaXMV 曲2旧N T 2 P0.8/TXD1/PVW4/AD1.1PO.ORxDlJPA*46«nT3 P0.16/EINTOA1AT02/CAP02 PO/17JCAP1 2/SCK1 /MAT1 2 P018JCAP1 3JMSO1A4AT1 3PO19JWAT1 2/MOSJ1/CAP1 2P0.25/AD0 4/AOUTP026/AD0.5 P0.27/AD0.0CATO.1 AWT0.1 P0.28/AD01 ASAPO 2J MAT0 2P0.29/AD0 2A^V>0 3J MAT03 — 2S_Ifl -11 J-IS _1Z74HC595图1实验原理图丄:void SendData(uint32 data) {IOOCLR = IOOCLR (OxFF « 16);IOOSET = IOOSET data « 16;}void Name (){uint32 i,j=0;while(1){for(i = 0;i < 8;i++){HC595_SendData(row[i]);SendData(namel[i]); delay (1);j++；}辻(j>1000)j 二0；break;}}while (1){for(i = 0;i < 8;i++){HC595_SendData(row[i]);SendData(name2[i]); delay(l);j++；}辻(j>1000){j 二0； break;}}wh订e (1)for(i = 0;i < 8;i++){HC595_SendData(row f i])；SendData(name3[i J); delay(l);j++；}if(j>1000){j 二0； break;}}}void Heart (){uint32 i, j=0, k=0;while (1)for(i 二k+O;i 〈k+8;i++){HC595_SendData(row[i%8]);SendData(small_heart[i~k]); delay(l);j++；}if(j>500){j 二0； break;}}k++;while(1){for(i = k+0;i < k+8;i++){HC595_SendData(row[i%8]);SendData(small_heart Li-kj);delay(l)；j卄；}if(j>500){j 二0；break;}}k—;while (1){for(i = k+0;i < k+8;i++){HC595_SendData(row[i%8]);SendData(small_heart[i~kj);delay(l)；j++；}if(j>500){j 二0；break;}}while (1){for(i = 0;i < 8;i++){HC595_SendData(row[i]);SendData(b i g_heart[i]);delay(l);j++；}if(j>500){j 二0； break;}}wh订e (1)for(i 二k+O;i < k+8;i++){HC595_SendData(row[i%8]);SendData (small_heart [i-kj); delay(l);j卄；}辻(j>500)j 二0;break;while(1){for(i = O;i < 8;i++){HC595_SendData(row[i]);SendData (big_heart [i]); delay(l);j卄；}if(j>500){J=0;break;}}}void Flow(){uint32 i, k;while(1){for(i = 0;i < 8;i++){if(i%2=0){for(k=0;k<8;k++)HC595_SendData (row [ i ]);SendData(up_down[kJ); delay(100);}}else{for (k二0;k<8;k++){HC595_SendData(row[i]);SendData(down_up[k]); delay(100);}}}for(i = 8;i >= 1:i—){if(i%2==0)}int main (void)PINSELO = 0x1100;IOODIR = 0x01 « 7;IOODIR = IOODIR OxFFOOOO;SOPCCR = 0x08;SOPCR = SPI_MODE;while(1){Name ();Heart ();Flow();}return 0;}3.实验效果图2 "郑”点阵图图3 “润”点阵图图4 “泽”点阵图图5小爱心居中、右移点阵图图6小爱心左移点阵图图7大爱心点阵图图8奇数列从上往下依次亮起点阵图图9偶数列从下往上依次亮起点阵图。

LED点阵显示姓名实训报告江西科技师范大学通信与电子学院《专业设计实训》报告实训题目：LED点阵显示姓名小组成员：_刘玉婷20122622小组成员：_兰小玲20122623小组成员：黄妹20122624小组成员：_管美珍20122625班级：_ __12电信本科_____指导老师：______占华林________2014 年12 月25 日一、实训选题内容以及要求LED点阵滚动显示自己中文姓名。

1．课题说明LED点阵屏通过LED(发光二极管）组成，以灯珠亮灭来显示文字、图片、动画、视频等，是各部分组件都模块化的显示器件，通常由显示模块、控制系统及电源系统组成。

LED点阵显示屏制作简单，安装方便，被广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等。

一般我们使用点阵显示汉字是用的16*16的点阵宋体字库，所谓16*16，是每一个汉字在纵、横各16点的区域内，显示的。

也就是说用四个8*8点阵组合成一个16*16的点阵。

2．设计要求（1）利用LED点阵显示自己中文姓名，要求能控制滚动速度；（2）控制出入和消失方向（上入下出、下入上出、左入右出、右入左出，至少实现一种）；二、实训计划和人员安排在这次单片机实训中，我们做的是万年历加闹钟电路。

在这次实训中我们小组进行分工完成此次单片机实训。

具体分工情况如下：12月7号—12月9号整个小组进行讨论分析，确定如何完成这次实训。

每个人开始在网上查找有关万年历有关的资料。

12月10号—12月12 号大家将各自找好的资料进行分析，确定大概思路。

12月12号—12月13 号整理思路，写出大概的框架，以及流程图。

12月13号—12月14 号画出仿真电路。

12月15号—12月17 号根据仿真电路写出单片机程序。

12月18号—12月21 号采购电路元件以及焊接电路板。

12月22号—12月24 号进行电路板的调试，直至达到选题要求。

具体人员安排：刘玉婷：实物焊接管美珍：PPT制作兰小玲：器材购买以及视屏拍摄黄妹：实验报告其它的一起合作，共同完成三、实训选题分析（主要完成对选题的功能分析，注重原理阐述；如何细化功能模块，软、硬件电路设计的设计思路）按照设计要求，本课题需要使用四个8*8LED点阵屏，由于单片机没有这么多的端口，所以采取动态扫描的显示方法显示名字。

基于单片机的LED点阵显示实验报告设计题目：LED点阵显示广告牌学院： ___________________________专业： ___________________________班级： ___________________________姓爸 ____________________________指导老师：________________________大数据与智能工程学院基于单片机的LED点阵显示系统仿真设计摘要本次实验项目是基于MCS-51系列单片机利用Protues软件仿真设计一个简单的花式流水灯系统。

以MCS-51系列单片机为核心的由4个8x8的点阵显示屏形成的16x16点阵显示屏设计。

通过芯片AT89C51控制2个译码器来显示汉字。

单片机控制的系统程序采用的是语言编写，所显示的点阵数据可以在软件PCtoICD2002标准字库中提取代码。

LED显示稳定、功耗低、寿命长、技术成熟、价格低廉而得到广泛的应用。

本次报告中主要从硬件设计和软件两个方面进行介绍。

关键词：89c51单片机、LED、16*16点阵前言AT89C51 是一种带4K FLASH (FPEROM—Flash Programmable and Erasable Read Only Memory)的低电压、高性能CMOS 8位微处理器。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

点阵LED显示屏作为一种现代电子媒体，具有灵活的显示面积(可任意分割和拼装)、高亮度、长寿命、数字化、实时性等特点，应用非常广泛。

该项目预期完成小组成员名字的不断切换以及显示“老师，您辛苦了”等字样功能。

目录1.课程设计题目与要求 (3)1.1设计题目 (3)1.2设计要求 (4)2.系统的功能分析与设计 (4)2.1系统主要功能 (4)3.2系统设计方案 (4)4.3系统硬件设计 (4)2. 3. 1,原理框图 (4)2. 3. 2. Proteus 电路图设计 (5)2. 3. 3. 系统兀器件 (6)3.系统模块设计 (7)3.1主控模块AT89c51 (7)4.2译码器 (10)5.3 上拉电阻RESPAKC (14)4.软件设计 (15)4.1程序流图 (15)5.2主程序设计 (16)6.3总程序设计 (16)5.仿真图 (17)整体效果显示：点阵.mp4 (17)6.设计总结 (18)1.课程设计题目与要求1.1设计题目基于单片机的LED显示广告牌系统设计。
