全国自考数控技术及应用试卷及答案解析.doc

全国2010年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( )A.圆上B.圆外C.圆内D.圆心2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( )A.5B.10C.15D.203.脉冲增量插补法适用于( )A.以步进电机作为驱动元件的开环数控系统B.以直流电机作为驱动元件的闭环数控系统C.以交流电机作为驱动元件的闭环数控系统D.以直线或交流电机作为驱动元件的闭环数控系统4.基于教材JB3298—83标准，一般表示逆圆插补的G功能代码是( )A.G02B.G01C.G03D.G045.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( )A.步距角B.导程C.螺距D.脉冲当量6.步进电动机转子前进的步数多于电脉冲数的现象为( )A.丢步B.失步C.越步D.异步7.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( )A.0.01mmB.0.02mmC.0.05mmD.0.1mm8.与交流伺服电机相比，直流伺服电机的过载能力( )A.差B.强C.相当D.不能比较9.直接数控系统又称为群控系统，其英文缩写是( )A.CB.DNCC.CIMSD.FMS10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( )A.脉冲／相位变换器B.鉴相器C.正余弦函数发生器D.位置控制器11.采用开环进给伺服系统的机床上，通常不．安装( )A.伺服系统B.制动器C.数控系统D.位置检测器件12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( )A.可逆计数器UDCB.位置检测器C.同步电路D.AM偏差补偿寄存器+13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时，其步距角为( )A.0.36°B.0.72°C.0.75°D.1.5°14.普通的旋转变压器测量精度( )A.很高B.较高C.较低D.很低15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。

数控技术应用试题及答案一．是非题（一）职业道德1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

3（√）车间生产作业的主要管理内容是统计、考核和分析。

4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1（×）当数控加工程序编制完成后即可进行正式加工。

2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

6（×）用数显技术改造后的机床就是数控机床。

7（√）G代码可以分为模态G代码和非模态G代码。

8（×）G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

16（×）数控机床适用于单品种，大批量的生产。

17（×）一个主程序中只能有一个子程序。

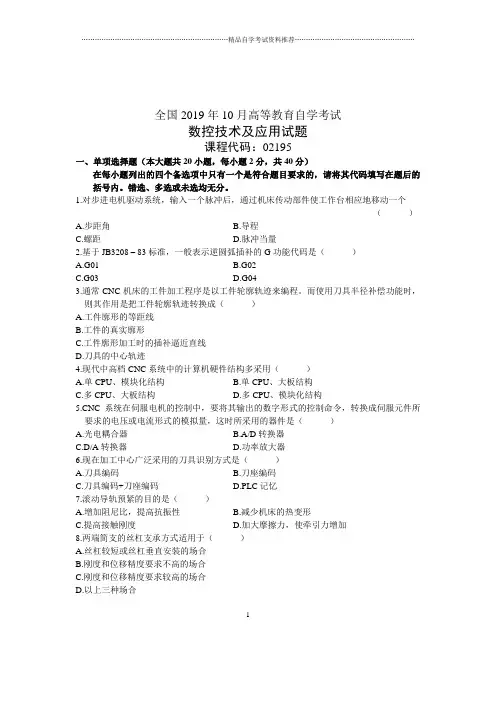

全国2019年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.对步进电机驱动系统，输入一个脉冲后，通过机床传动部件使工作台相应地移动一个（）A.步距角 B.导程C.螺距D.脉冲当量2.基于JB3208 – 83标准，一般表示逆圆弧插补的G功能代码是（）A.G01B.G02C.G03D.G043.通常CNC机床的工件加工程序是以工件轮廓轨迹来编程。

而使用刀具半径补偿功能时，则其作用是把工件轮廓轨迹转换成（）A.工件廓形的等距线B.工件的真实廓形C.工件廓形加工时的插补逼近直线D.刀具的中心轨迹4.现代中高档CNC系统中的计算机硬件结构多采用（）A.单CPU、模块化结构B.单CPU、大板结构C.多CPU、大板结构D.多CPU、模块化结构C系统在伺服电机的控制中，要将其输出的数字形式的控制命令，转换成伺服元件所要求的电压或电流形式的模拟量，这时所采用的器件是（）A.光电耦合器B.A/D转换器C.D/A转换器D.功率放大器6.现在加工中心广泛采用的刀具识别方式是（）A.刀具编码B.刀座编码C.刀具编码+刀座编码D.PLC记忆7.滚动导轨预紧的目的是（）A.增加阻尼比，提高抗振性B.减少机床的热变形C.提高接触刚度D.加大摩擦力，使牵引力增加8.两端简支的丝杠支承方式适用于（）A.丝杠较短或丝杠垂直安装的场合B.刚度和位移精度要求不高的场合C.刚度和位移精度要求较高的场合D.以上三种场合129.若数控机床的频率比λ，静刚度为K ，阻尼比为D ，则动刚度为K d 为（ ） A.2222d D 4)1(K K λ+λ-= B.λ+λ-=222d D 4)1(K K C.22222d D 4)1(K K λ+λ-= D.2222d D )1(K K λ+λ-=10.在下列进给伺服系统的四个环节中，可以等效为惯性环节的是（ ）A.位置控制器B.位置检测单元C.调速单元D.D/A 转换器11.在脉冲比较式进给位置伺服系统中，AM 是指（ ）A.脉冲/相位变换器B.偏差补偿寄存器C.可逆计数器D.位置控制器12.采用经济型数控系统的数控机床，主要缺点是（ ）A.主轴转速低B.CPU 采用单片机C.会产生积累误差D.滚珠丝杠精度低13.当感应同步器采用鉴相型工作方式时，滑尺上的两相激磁信号分别为（ ）A.t cos U t sin U m m ωω和B.)U U (t sin U t sin U 2121≠ωω和C.)U U (t cos U t sin U 2121≠ωω和D.)(t cos U t sin U 212m 1m ω≠ωωω和14.为了辨别磁尺与磁头的移动方向，通常利用两组磁头，它们彼此相距（其中m 为正整数，p 为磁尺节距）（ ）A.(m+1/4)pB.(m+1/2)pC.(m+1)pD.(m+1/3)p15.直线感应同步器定尺上是（ ）A.正弦绕组B.余弦绕组C.连续绕组D.分段绕组16.对于数控机床，最具有该类机床精度特征的一项指标是（ ）A.机床的运动精度B.机床的传动精度C.机床的定位精度D.机床的几何精度17.数控机床的重复定位误差呈正态分布时，误差离散带宽反映了该机床的（ ）A.平均误差B.轮廓误差3C.系统性误差D.随机性误差18.对于步进电机驱动的开环控制系统，机械传动链中各传动元件的间隙和弹性变形对失动量的影响是不同的。

数控技术及应用试题课程代码：02195一、填空题(每空2分，共30分)1.数控加工的编程方法主要有_________和_________两大类。

2.用逐点比较法插补第一象限的斜线，若偏差函数等于零，刀具应沿_________轴的正向方向进给一步。

C系统中常用的插补方法中，脉冲插补法适用于以_________电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)一般用于_________和_________电机作为驱动元件的数控系统。

4.滚珠丝杠螺母副按其中的滚珠循环方式可分为_________和_________两种。

5.直流主轴电动机的控制系统可分为两部分：_________控制部分和_________控制部分。

6.进给伺服系统若仅采用比例型位置控制，跟随误差是_________完全消除的。

7.按国家标准“数字控制机床位置精度的评定方法”(GB10931-89)规定，数控坐标轴定位精度的评定项目有以下三项：_________、_________和_________。

8.步进电动机的_________是指它在一定的负载转矩下能够不失步地起动的最高频率。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共24分)1.CAM是指( )A.计算机辅助设计B.计算机辅助制造C.计算机辅助工艺规划D.计算机集成制造2.( )是无法用准备功能字G来规定或指定的。

A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是( )A.X轴B.Y轴C.Z轴D.回转运动的轴4.欲加工第一象限的斜线(起始点在坐标原点)，用逐点比较法直线插补，若偏差函数大于零，说明加工点在( )。

A.坐标原点B.斜线上方C.斜线下方D.斜线上5.8位计算机是指( )A.存储器的字由8个字节组成B.存储器有8KC.微处理器数据的宽度为8位D.数据存储器能存储的数字为8位6.滚珠丝杠副的设计计算和验算，一般不包括( )方面。

精品文档全国2010年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( B)圆外 B.圆上 A.D.圆心C.圆内2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( B)A.5B.10D.20C.15) ( 3.脉冲增量插补法适用于A以步进电机作为驱动元件的开环数控系统 A. B.以直流电机作为驱动元件的闭环数控系统 C.以交流电机作为驱动元件的闭环数控系统 D.以直线或交流电机作为驱动元件的闭环数控系统) ( C834.基于教材JB3298—标准，一般表示逆圆插补的G功能代码是B.G01 A.G02D.G04 C.G035.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( D)A.步距角B.导程脉冲当量 D.C.螺距6.步进电动机转子前进的步数多于电脉冲数的现象为( C)A.丢步B.失步越步D.C.异步7.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( C)A.0.01mmB.0.02mmD.0.1mmC.0.05mm精品文档．精品文档8.与交流伺服电机相比，直流伺服电机的过载能力( B)强 B.A.差D.不能比较C.相当9.直接数控系统又称为群控系统，其英文缩写是( B)CB.DNCD.FMSC.CIMS10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( D)A.脉冲／相位变换器B.鉴相器位置控制器 C.正余弦函数发生器 D.11.采用开环进给伺服系统的机床上，通常不安装( D) ．A.伺服系统B.制动器位置检测器件 D.数控系统 C.12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( A)可逆计数器UDC B.A.位置检测器D.AM 偏差补偿寄存器+C.同步电路13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时，其步距角为( A)° B.0.72A.0.36°D.1.5°C.0.75°) C14.普通的旋转变压器测量精度(较高B.A.很高较低很低C.D.15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。

全国2010年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题(本大题共20小题，每小题2分，共40分在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( BA.圆上B.圆外C.圆内D.圆心2.第一象限的一段圆弧AB的起点坐标为(0，5，终点坐标为(5，0，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( BA.5B.10C.15D.203.脉冲增量插补法适用于( AA.以步进电机作为驱动元件的开环数控系统B.以直流电机作为驱动元件的闭环数控系统C.以交流电机作为驱动元件的闭环数控系统D.以直线或交流电机作为驱动元件的闭环数控系统4.基于教材JB3298—83标准，一般表示逆圆插补的G功能代码是( CA.G02B.G01C.G03D.G045.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( DA.步距角B.导程C.螺距D.脉冲当量6.步进电动机转子前进的步数多于电脉冲数的现象为( CA.丢步B.失步C.越步D.异步7.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( CA.0.01mmB.0.02mmC.0.05mmD.0.1mm8.与交流伺服电机相比，直流伺服电机的过载能力( BA.差B.强C.相当D.不能比较9.直接数控系统又称为群控系统，其英文缩写是( BCB.DNCC.CIMSD.FMS10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( DA.脉冲／相位变换器B.鉴相器C.正余弦函数发生器D.位置控制器11.采用开环进给伺服系统的机床上，通常不安装( DA.伺服系统B.制动器C.数控系统D.位置检测器件12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( AA.可逆计数器UDCB.位置检测器C.同步电路D.AM偏差补偿寄存器+13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时，其步距角为( AA.0.36°B.0.72°C.0.75°D.1.5°14.普通的旋转变压器测量精度( CA.很高B.较高C.较低D.很低15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。

数控技术及其应用考核试题一、选择题1、世界上第一台数控机床是（）年研制出来的[单选题] *A)1942B)1948C)1952*D)19582、数控编程人员在数控编程和加工时使用的坐标系是（）。

[单选题] *A)右手直角笛卡尔坐标系B)机床坐标系C)工件坐标系*D)直角坐标系3、（）是指机床上一个固定不变的极限点。

[单选题] *A)机床原点*B)工件原点C)换刀点D)对刀点4、数控机床的旋转轴之一B轴是绕（）直线轴旋转的轴。

[单选题] *A)X轴B)Y轴*D)W轴5、机床坐标系判定方法采用右手直角的笛卡尔坐标系。

增大工件和刀具距离的方向是（）。

[单选题] *A)负方向B)正方向*C)任意方向D)条件不足不确定6、回零操作就是使运动部件回到（）。

[单选题] *A) 机床坐标系原点B) 机床的机械零点*C)工件坐标的原点。

7、数控机床工作时，当发生任何异常现象需要紧急处理时应启动（）。

[单选题] *A) 程序停止功能B) 暂停功能C) 紧停功能*8、沿刀具前进方向观察，刀具偏在工件轮廓的左边是B 指令，刀具偏在工件轮廓的右边是（）指令。

[单选题] *A) G40B)G41C) G42*9、刀具长度正补偿是（）指令，负补偿是( ) 指令，取消补偿是( ) 指令。

[单选题] *B) G44C) G4910、在铣削工件时，若铣刀的旋转方向与工件的进给方向相反称为（）。

[单选题] *A) 顺铣B) 逆铣*C) 横铣D) 纵铣11、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的（）。

[单选题] *A) 起点坐标值B)终点坐标值*C)圆心坐标相对于起点的值12、G00指令与下列的（）指令不是同一组的。

[单选题] *A) G01B) G02C)G03D) G04*13、下列G指令中（）是非模态指令。

[单选题] *A) G00B) G01C) G04*14、用于指令动作方式的准备功能的指令代码是（）。

[单选题] *B)G 代码*C)T 代码15、G00的指令移动速度值是（）。

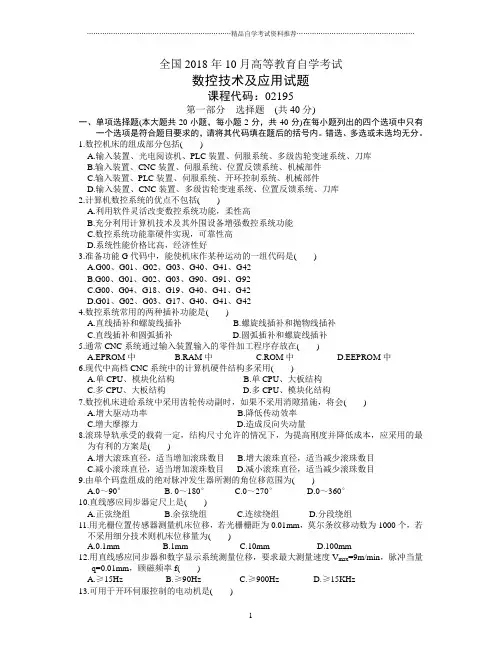

全国2018年10月高等教育自学考试数控技术及应用试题课程代码：02195第一部分选择题(共40分)一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将其代码填在题后的括号内。

错选、多选或未选均无分。

1.数控机床的组成部分包括( )A.输入装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B.输入装置、CNC装置、伺服系统、位置反馈系统、机械部件C.输入装置、PLC装置、伺服系统、开环控制系统、机械部件D.输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库2.计算机数控系统的优点不包括( )A.利用软件灵活改变数控系统功能，柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现，可靠性高D.系统性能价格比高，经济性好3.准备功能G代码中，能使机床作某种运动的一组代码是( )A.G00、G01、G02、G03、G40、G41、G42B.G00、G01、G02、G03、G90、G91、G92C.G00、G04、G18、G19、G40、G41、G42D.G01、G02、G03、G17、G40、G41、G424.数控系统常用的两种插补功能是( )A.直线插补和螺旋线插补B.螺旋线插补和抛物线插补C.直线插补和圆弧插补D.圆弧插补和螺旋线插补5.通常CNC系统通过输入装置输入的零件加工程序存放在( )A.EPROM中B.RAM中C.ROM中D.EEPROM中6.现代中高档CNC系统中的计算机硬件结构多采用( )A.单CPU、模块化结构B.单CPU、大板结构C.多CPU、大板结构D.多CPU、模块化结构7.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )A.增大驱动功率B.降低传动效率C.增大摩擦力D.造成反向失动量8.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )A.增大滚珠直径，适当增加滚珠数目B.增大滚珠直径，适当减少滚珠数目C.减小滚珠直径，适当增加滚珠数目D.减小滚珠直径，适当减少滚珠数目9.由单个码盘组成的绝对脉冲发生器所测的角位移范围为( )A.0～90°B. 0～180°C.0～270°D.0～360°10.直线感应同步器定尺上是( )A.正弦绕组B.余弦绕组C.连续绕组D.分段绕组11.用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( )A.0.1mmB.1mmC.10mmD.100mm12.用直线感应同步器和数字显示系统测量位移，要求最大测量速度V max=9m/min，脉冲当量q=0.01mm，顾磁频率f( )A.≥15HzB.≥90HzC.≥900HzD.≥15KHz13.可用于开环伺服控制的电动机是( )A.交流主轴电动机B.永磁宽调速直流电动机C.无刷直流电动机D.功率步进电动机14.下列伺服电动机中，带有换向器的电动机是( )A.永磁宽调速直流电动机B.永磁同步电动机C.反应式步进电动机D.混合式步进电动机15.在下列进给伺服系统的四个环节中，可等效为惯性环节的是( )A.位置控制器B.调速单元C.位置检测单元D.D/A 转换器16.一台具有二对磁极，额定转速为1440r/min 的交流主轴电动机，当电源频率50Hz 时，其正常运行的转差率为( )A.0.04B.0.042C.0.52D.1.0817.数控机床移动部件某点的定位误差A 的表示公式为( )A. A=x ±σB.A=x ±2σC.A=x ±3σD.A=x ±4σ18.FANUC15系统中的AC 伺服电动机带有高分辨率的回转编码器，其最小检测单位为( )A.10μmB.1μmC.0.1μmD.0.01μm19.数控机床轴线的重复定位误差为各测点重复定位误差中的( )A.平均值B.最大值C.最大值与最小值之差D.最大值与最小值之和20.为了提高轮廓加工精度，在设计数控系统及加工中应( )A.增大系统增益，提高进给速度B.减小系统增益，降低进给速度C.增大系统增益，降低进给速度D.减小系统增益，提高进给速度第二部分 非选择题 (共60分)二、填空题(本大题共10小题，每小题1分，共10分)不写解答过程，将正确的答案写在每小题的空格内。

1全国2019年10月高等教育自学考试数控技术及应用试题课程代码：02195第一部分 选择题（共40分）一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题干后的括号内。

1．在车削加工中心上不．可以（ ） A.进行铣削加工 B.进行钻孔C.进行螺纹加工D.进行磨削加工2．某加工程序中的一个程序段为N003 G91G18G94G02 X30.0 Y35.0 I30.0 F100 LF该程序段的错误在于（ ）A.不．应该用G91B.不．应该用G18 C.不．应该用G94 D.不．应该用G02 3．为了综合性地判断数控机床所能达到的精度，应做的检测试验项目是（ ）A.几何精度B.插补精度C.定位精度D.工作精度4．数控机床移动部件的位置偏差X 反映了移动部件在该点的（ ）A.定位误差B.系统性误差C.运动误差D.随机性误差5．数控机床的伺服系统的开环增益为K ，移动部件的运动速度为V ，则跟随误差E 可表示为（ ）A.E=KVB.E=KV 1C.E=V KD.E=KV 6．普通的旋转变压器测量精度（ ）A.很高B.较高C.较低D.很低7．光栅传感器安装时，油液溅落方向应向着（ ）A.光栅主尺B.光栅读数头C.光源D.指示光栅8．感应同步器信号处理采用鉴幅型时，滑尺上正弦绕组和余弦绕组的励磁信号分别是（ ）A.u m sinwt 和u m coswtB.u 1sinwt 和u 2sinwt(u 1≠u 2)C.u m sinwt 和u m sinwtD.u 1sinwt 和u 2coswt(u 1≠u 2)9．采用“高压建流，低压定流”工作方式的步进电动机驱动电源是（）A.高压单电源型驱动电源B.高低压双电源驱动电源C.恒流斩波驱动电源D.调频调压型驱动电源10．对于加工中心，一般不．需要（）A.主轴连续调速功能B.主轴定向准停功能C.主轴恒速切削控制D.主轴电动机四象限驱动功能11．下列有关永磁调速直流电动机性能的叙述中，正确的说法是（）A.可以直接与机床进给丝杠连接B.由于换向极和补偿绕组的存在而具有良好的换向性能C.电动机在反复过载的情况下会大大缩短其寿命D.具有较差的快速响应特性12．在下列相位比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是（）A.脉冲/相位变换器 B.鉴相器C.正、余弦函数发生器D.位置控制器13．下列各项中，不．影响加速转矩的是（）A.负载惯量B.速度C.电动机惯量D.加速度14．一台三相反应式步进电动机，转子有40个齿。

《数控技术及应用》考试试题一、填空题1、数控技术具有以下特点：__________________、__________________、________________、__________________。

2、数控机床一般由__________________、__________________、________________、__________________、__________________等五部分组成。

3、数控机床按加工工艺可分为：__________________、__________________、________________。

4、程序编制可分为__________________和__________________两类。

5、一个完整的程序由__________________、__________________、__________________三部分组成。

6、数控车床坐标系有__________________、__________________和__________________。

二、单项选择1、在数控机床上，把控制刀具（坐标轴）移动轨迹的机能称为（）A 插补机能B进给机能C主轴机能D辅助机能2、在数控机床上，把指定或选择刀具的机能称为（）A 插补机能B进给机能C主轴机能D刀具机能3、针对某一工件，根据零件图样建立的坐标系称为（）A 机床坐标系B工件坐标系C笛卡尔坐标系4、进给速度一般采用直接指令法，F后缀代表了编程的进给速度值，即F100表示（）A 100㎜/minB 100㎝/minC 100mm/sD 100cm/s5、主轴转速的指定方法多使用直接指令法，即S100代表主轴转速为（）A 100m/minB 100r/minC 100mm/minD 100cm/min三、判断（每小题2分，共10分）1、数控加工是数控机床按照事先编制好的加工程序自动对工件进行加工的过程（）2、数控机床具有自动换刀装置，可以实现零件一次安装即可完成多工序加工，提高了加工精度（）3、数控加工工艺与普通加工工艺完全相同，没有差异。

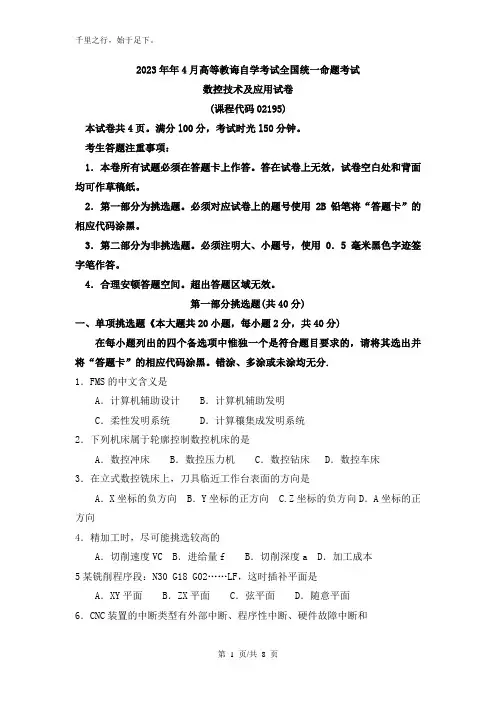

2023年年4月高等教诲自学考试全国统一命题考试数控技术及应用试卷(课程代码02195)本试卷共4页。

满分l00分，考试时光l50分钟。

考生答题注重事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效，试卷空白处和背面均可作草稿纸。

2．第一部分为挑选题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。

3．第二部分为非挑选题。

必须注明大、小题号，使用0．5毫米黑色字迹签字笔作答。

4．合理安顿答题空间。

超出答题区域无效。

第一部分挑选题(共40分)一、单项挑选题《本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中惟独一个是符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。

错涂、多涂或未涂均无分.1．FMS的中文含义是A．计算机辅助设计 B．计算机辅助发明C．柔性发明系统 D．计算穰集成发明系统2．下列机床属于轮廓控制数控机床的是A．数控冲床 B．数控压力机 C．数控钻床 D．数控车床3．在立式数控铣床上，刀具临近工作台表面的方向是A．X坐标的负方向 B．Y坐标的正方向 C.Z坐标的负方向D．A坐标的正方向4．精加工时，尽可能挑选较高的A．切削速度VC B．进给量f B．切削深度a D．加工成本5某铣削程序段：N30 G18 G02……LF，这时插补平面是A．XY平面 B．ZX平面 C．弦平面 D．随意平面6．CNC装置的中断类型有外部中断、程序性中断、硬件故障中断和第 1 页/共8 页A．强制中断 B．超时中断 C．内部定时中断 D．断电中断7．CNC装置的硬件—般由五部分组成：人机接口部分、数据通信接口、I/0控制部分、程序I/0接口和A．位置检测部分 B．运动控制部分 C．伺服放大器 D．伺服电动机8．CNC系统控制软件的功能主要包括速度控制、插补和位置控制、刀具补偿、译码以及A．开关量控制 B．I／O处理 C．通信 D．诊断和显示9．在CNC数控系统中，数据采样插补通常采用的插补算法是A．逐点比较法 B时光分割法 C．黄金分割法 D．位置分割法10．位置检测装置由两部分组成：检测元件和A．传感器 B．CNC系统 C．计算机 D．信号处理装置11．增量式脉冲编码器有电磁感应式、接触式和A．电阻式 B．光电式 C．电容式 D．激光式12．伺服驱动装置(驱动电动机)很大程度上决定了伺服驱动系统的A．能力 B．效率 C．性能 D．firm13．伺服进给系统的转矩计算时，把由外加载荷产生的摩擦力矩称为A．静态负载转矩 B．动态负载转矩 C．最大力矩 D．预紧转矩15．交流伺服进给电动机多采用三相交流A．异步电动机 B．恒力矩电动机C．永磁同步电动机 D．发电机16．与普通梯形丝杠螺母机构不同，当滚珠丝杠螺母机构垂直使用时，必须增设 A．自锁装置 B．驱动装置 C．消隙装置 D．平衡装置17．刀具系统包括刀具部分与A．刀库 B．平衡机构 C．锁紧机构 D．拉刀机构18．导轨是数控机床的重要部件之一，很大程度上决定了数控机床的刚度、精度和A．强度 B．速度 C．精度保持性 D．价格19．数控机床功能复合化，工序扩散化，一次装夹可使用不同刀具完成多道工序，因而必须具备A．分度工作台 B．自动检测装置C．自动换刀装置 D．机械手20．SINUMERIK 840D数控系统的操作平台为A．Linux操作系统 B．MaC操作系统C．Unix操作系统 D．Windows操作系统第二部分非挑选题(共60分)二、填空题(本大题共l0小题，每小题l分，共10分)请将答案填写在“答题卡"的非挑选题答题区。

数控技术考试试题（卷）[附答案解析]⼀、填空题（每空1分，共22分）1、按控制运动的⽅式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，⽽顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较⼩时，为实现程序的连续执⾏与加⼯，常采⽤（5）DNC 或（6）通信输⼊程序输⼊⽅式。

4、数控加⼯时对⼑点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加⼯过程中便于检查、（8）引起的加⼯误差⼩。

5、在MC加⼯时，常⽤的⾼性能⼑具材料有硬质合⾦⼑具（涂层）、（9）⽴⽅氮化硼⼑具和（10）⾦刚⽯⼑具等。

6、与数控电⽕花成形加⼯相⽐较，数控电⽕花线切割加⼯改善的主要两个⽅⾯为（11）不⽤成形电极和（12）加⼯效率⾼（⽐电⽕花成形机床操作更⽅便。

7、衡量数控机床可靠性的指标有（13）MTBF 和（14）A。

8、数控机床的维修包含（15）⽇常性维护与保养和（16）故障维修两⽅⾯内容。

9、数控机床的安装调试⼯作有（17）准备⼯作、（18配合⼯作和（19）组织⼯作等。

10、数控程序的代码标准常⽤的有（20）ISO 和（21）EIA 两种，其中应⽤⼴泛的为（22）ISO 代码标准。

⼆、选择题：下列各题的选项中有⼀个或多个是正确的，请将其代号填⼊括号中。

（每题2分，共16分）1、在数控加⼯⼯序卡中，应包括（）等内容。

A．编程原点与对⼑点B．编程简要说明C．⼯艺过程安排D．数控切削⽤量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加⼑具引⼊距离B．不需要⼑具引⼊/引出距离C．增加螺纹长度D．增加⼑具引出距离3、当⽤于数控机床的调试及对⼑时，其⼯作⽅式为（）。

A．单段B．⼿动C．步进D．⼿动攻丝4、对于⾼度较⼤且加⼯表⾯较多的箱体类零件，⼀般选⽤（）。

A．⽴式MC B．卧式MC C．普通数控铣床5、对于中⼤型加⼯中⼼，其换⼑⽅式⼀般采⽤（）。

全国2018年1月自学考试数控技术及应用试题课程代码：02195一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.传感器是将一种物理量转换为另一种______的装置。

( )A.物理量B.电量C.非电量D.模拟量2.下列有关数控机床的叙述中，不．正确的说法是( )A.具有柔性好、精度高、效率高的特点B.热变形比普通机床严重C.进给运动要求平稳、无振动D.对刚度的要求比普通机床高3.在FANUCl5数控系统中，设置了多达15个缓冲器，其目的是( )A.可以同时解读15个程序段的地址指令，保证微小程序段的不间断的连续高效加工B.可以存储15条加工程序C.可以存储15个不同的控制参数D.可以实现15种不同的插补功能4.预紧滚珠丝杠螺母副时，合适的预紧力应为最大轴向负荷的( )A.1／5B.1／4C.1／3D.1／25.数控系统中将工件加工程序存放在( )A.EPROM中B.ROM中C.由电池供电的RAM中D.E2PROM中6.加工中心主轴准停装置的作用是( )A.使切削过程得到恒线速B.测量主轴的转速C.测量主轴的温升D.实现刀具的自动装卸7.FANUCl5系统中使用的总线数据带宽是______位。

( )A.8B.16C.32D.648.下列选项中，不．影响加速转矩的是( )A.负载惯量B.速度C.电动机惯量D.加速度9.在逐点比较法圆弧插补中，若偏差函数小于零，则刀具位于( )A.圆上B.圆外C.圆内D.圆心10.数控机床的主轴驱动动力源通常选用( )A.交流感应电动机B.步进电动机C.液压马达D.直流伺服电动机11.在脉冲比较式进给位置伺服系统中，PT是指( )A.脉冲／相位变换器B.偏差补偿寄存器C.可逆计数器D.位置控制器12.在闭环数控机床上铣削外圆的圆度主要反映了该机床的( )A.伺服系统的跟随精度B.定位精度C.数控系统的插补精度D.动刚度13.数控机床的CNC装置的主要组成部分包括( )A.光电读带机和输入程序载体B.步进电机和伺服系统C.信息的输入、处理和输出三部分D.位移、速度传感器和反馈系统14.下面措施中，可以减小数控机床开环控制系统失动量的是( )A.减小机械传动副的机械间隙B.增大传动件间的摩擦力C.提高驱动件的转速D.提高丝杠的螺距加工精度15.可以控制电机作精确的角位移运动，但不能纠正机床传动误差的控制系统是( )A.闭环控制系统B.点位控制系统C.半闭环控制系统D.连续控制系统16.数控机床坐标轴轴线的反向差值应为各测点的反向差值中的( )A.平均值B.最大绝对值C.最小值D.最大值17.CIMS的中文含义是( )A.计算机集成制造系统B.柔性制造系统C.柔性制造单元D.计算机辅助设计18.光栅位移传感器信号分析电路采用四细分技术。

全国2019年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。

每小题2分，共40分)1.采用经济型数控系统的机床不．具有的特点是( )A.采用步进电动机伺服系统B.CPU可采用单片机C.只配备必要的数控功能D.必须采用闭环控制系统2.根据控制运动方式的不同，机床数控系统可分为( )A.开环控制系统、闭环控制系统和半闭环控制系统B.点位控制系统和连续控制系统C.多功能数控系统和经济型数控系统D.NC系统和CNC系统3.数控机床的优点是( )A.加工精度高、生产效率高、工人劳动强度低、可加工复杂型面、减少工装费用B.加工精度高、生产效率高、工人劳动强度低、可加工复杂型面、工时费用低C.加工精度高、专用于大批量生产、工人劳动强度低、可加工复杂型面、减少工装费用D.加工精度高、生产效率高、对操作人员的技术水平要求较高、可加工复杂型面、减少工装费用C系统一般可用几种方式得到工件加工程序，其中MDI是( )A.利用磁盘机读入程序B.从串行通信接口接收程序C.利用键盘以手动方式输入程序D.从网络通过Modem接收程序5.所谓联机诊断，是指数控计算机中的( )A.远程诊断能力B.自诊断能力C.脱机诊断能力D.通信诊断能力6.有四种CNC系统或者数控机床，根据MTBF指标，它们中可靠性最好的是( )A.MTBF=1000hB.MTBF=2500hC.MTBF=5000hD.MTBF=70000h7.数控机床进给系统采用齿轮传动副时，应该有消隙措施，其消除的是( )A.齿轮轴向间隙B.齿顶间隙C.齿侧间隙D.齿根间隙8.某数控机床工作台采用滚珠导轨，其支承导轨长度L=500mm，动导轨长度L d=200mm，动导轨行程长度l=300mm，若要求动导轨在全长上始终与滚动体相接触，则滚动体与保持架的长度L G应为( )A.200mmB.250mmC.300mmD.350mm9.直线感应同步器类型有( )A.标准型、窄型、带型和长型B.非标准型、窄型、带型和三重型C.非标准型、窄型、带型和宽型D.标准型、窄型、带型和三重型10.旋转变压器的结构特点是( )A.很复杂B.复杂C.较复杂D.简单11.用光栅传感器测直线位移时，为了辨别移动方向，在莫尔条纹间距B 内，相距4B 设置两个光电元件，两光电元件输出电压信号的相位差是( )A.30°B.60°C.90°D.180°12.绝对式脉冲发生器的单个码盘上有8条码道，则其分辨率约为( )A.1.10°B.1.21°C.1.30°D.180°13.永磁同步电动机转子位置检测多用( )A.光电式转子位置检测器B.磁电式转子位置检测器C.绝对式脉冲编码器D.相对式脉冲编码器14.反应式步进电动机与混合式步进电动机相比，其优点是( )A.转矩体积比大B.停电后有自锁能力C.步距角容易做得比较小D.转子惯量低，可更快加减速15.气隙磁场按正弦波分布的电动机是( )A.无刷直流电动机B.永磁宽调速直流电动机C.永磁同步电动机D.直流主轴电动机16.一台三相反应式步进电动机，其转子有40个齿；采用单、双六拍通电方式。

专业课原理概述部分一、选择题（每题1分，共5分）1. 数控机床的核心部件是（）。

A. 主轴B. 刀库C. 数控系统D. 伺服系统A. 车床B. 铣床C. 钻床D. 手动车床3. 数控编程中，G代码主要用于（）。

A. 控制机床的运动B. 控制刀具的转速C. 控制冷却液的开关D. 控制程序的执行顺序4. 数控机床的精度主要取决于（）。

A. 机床结构B. 机床导轨C. 伺服系统D. 刀具质量5. 数控加工中，常用的冷却方式有（）。

A. 液体冷却B. 气体冷却C. 真空冷却二、判断题（每题1分，共5分）1. 数控机床可以大大提高生产效率和加工精度。

（）2. 数控系统中的M代码主要用于控制机床的运动。

（）3. 数控编程时，必须先设置好工件坐标系。

（）4. 数控机床在加工过程中可以自动更换刀具。

（）5. 数控机床的维护和保养对保持其精度至关重要。

（）三、填空题（每题1分，共5分）1. 数控机床的英文名称是________ Numerical Control Machine Tool。

2. 数控系统中，S代码用于控制________的转速。

3. 数控编程时，常用的编程语言有G代码和________。

4. 数控机床的机械结构主要包括床身、________、工作台等。

5. 数控加工中，刀具补偿是为了补偿________的变化。

四、简答题（每题2分，共10分）1. 简述数控机床的主要组成部分。

2. 解释数控编程中的G代码和M代码的区别。

3. 简述数控机床加工过程中的安全注意事项。

4. 解释什么是刀具补偿，它有什么作用？5. 简述数控机床的日常维护和保养内容。

五、应用题（每题2分，共10分）1. 设计一个简单的数控加工程序，用于加工一个直径为50mm的圆形工件。

2. 如果数控机床在加工过程中出现报警，请列举可能的故障原因及解决方法。

3. 如何设置数控机床的工件坐标系？4. 在数控编程中，如何实现刀具的半径补偿？5. 请说明数控机床在加工复杂曲面时需要注意的问题。

1全国2019年10月高等教育自学考试数控技术及应用试题课程代码：02195第一部分 选择题（共40分）一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题干后的括号内。

1．在车削加工中心上不．可以（ ） A.进行铣削加工 B.进行钻孔C.进行螺纹加工D.进行磨削加工2．某加工程序中的一个程序段为N003 G91G18G94G02 X30.0 Y35.0 I30.0 F100 LF该程序段的错误在于（ ）A.不．应该用G91B.不．应该用G18 C.不．应该用G94 D.不．应该用G02 3．为了综合性地判断数控机床所能达到的精度，应做的检测试验项目是（ ）A.几何精度B.插补精度C.定位精度D.工作精度4．数控机床移动部件的位置偏差X 反映了移动部件在该点的（ ）A.定位误差B.系统性误差C.运动误差D.随机性误差5．数控机床的伺服系统的开环增益为K ，移动部件的运动速度为V ，则跟随误差E 可表示为（ ）A.E=KVB.E=KV 1C.E=V KD.E=KV 6．普通的旋转变压器测量精度（ ）A.很高B.较高C.较低D.很低7．光栅传感器安装时，油液溅落方向应向着（ ）A.光栅主尺B.光栅读数头C.光源D.指示光栅8．感应同步器信号处理采用鉴幅型时，滑尺上正弦绕组和余弦绕组的励磁信号分别是（ ）A.u m sinwt 和u m coswtB.u 1sinwt 和u 2sinwt(u 1≠u 2)C.u m sinwt 和u m sinwtD.u 1sinwt 和u 2coswt(u 1≠u 2)9．采用“高压建流，低压定流”工作方式的步进电动机驱动电源是（）A.高压单电源型驱动电源B.高低压双电源驱动电源C.恒流斩波驱动电源D.调频调压型驱动电源10．对于加工中心，一般不．需要（）A.主轴连续调速功能B.主轴定向准停功能C.主轴恒速切削控制D.主轴电动机四象限驱动功能11．下列有关永磁调速直流电动机性能的叙述中，正确的说法是（）A.可以直接与机床进给丝杠连接B.由于换向极和补偿绕组的存在而具有良好的换向性能C.电动机在反复过载的情况下会大大缩短其寿命D.具有较差的快速响应特性12．在下列相位比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是（）A.脉冲/相位变换器 B.鉴相器C.正、余弦函数发生器D.位置控制器13．下列各项中，不．影响加速转矩的是（）A.负载惯量B.速度C.电动机惯量D.加速度14．一台三相反应式步进电动机，转子有40个齿。
