别克老凯越大修更换清单
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 品名 发动机破拆检查，内部配件更换 前保险杠更换 整车做漆换红色 轮毂更换 轮胎更换 线速更换 油管更换 档位杆总成更换 内饰更换 坐垫更换 音响CD机面板，喇叭更换 左右反光镜更换（一对） 引擎盖隔音垫更换 发动机座架调整更换 全车油类更换 驾驶台重新安装 前主副边门重新安装 车门铰链更换 重新贴膜 车钥匙改装 空调跟更换或维修，管路检查 车门密封胶更换 加装发动机护板 机滤，空滤，汽油滤 工时 单价（元） 5000 150 1500 250 350 1600 200 500 500 1200 800 80 150 80 200+150+50+50 200 100 30 1000 100 200 100 280 300 2000 数量 1 1 4 4 合计（元） 5000 150 1500 1000 1400 1600 200 500 500 1200 800 80 150 320 500 200 100 120 1000 100 200 100 280 300 2000 备注

汽车防盗解码匹配技术教材(锁匠汽修精华2015新版)目录第一章汽车防盗芯片第一节芯片类别第二节芯片设备A D90芯片拷贝机第三节艾迪T900汽车芯片钥匙复制机第四节艾迪900拷贝46芯片钥匙方法第五节艾迪900识别丰田智能卡第六节艾迪900丰田智能卡全丢写启动操作说明第二章大众奥迪系列第一节大众奥迪系列车型概述第二节大众车系O B D大致位置第三节大众系列全丢读开技术第四节大众部分车型防盗密码拆读第五节A168匹配10年后捷达钥匙方法第六节国匹2代捷达读密码与匹配钥匙第七节调码王读取大众防盗密码匹配步骤第八节国匹做10年后捷达芯片钥匙第九节5053换仪表，电脑匹配方法第十节阿夫迪做大众车系三代半防盗系统第十一节阿夫迪匹配大众车系四代防盗系统第十二节阿福迪V V D I功能解释第十三节途观智能钥匙全丢操作详解第十四节12年帕萨特彩屏阿福迪匹配全过程第十五节13款速腾阿福迪增加匹配方法第十六节阿福迪匹配11款大众途安四代遥控钥匙第十七节阿福迪匹配迈腾智能钥匙操作步骤第十八节2010年新宝来阿福迪匹配全过程~^第十九节阿福迪匹配大众高尔夫6防盗系统第二十节10年保时捷卡宴折叠带智能钥匙全丢匹配第二十一节阿福迪匹配大众奥迪五代防盗系统第二十二节国匹四代五代适配大众奥迪四代五代系统―一第二十三节双马匹配大众奥迪四代五代防盗钥匙使用手册一--第二十四节匹配宝调教奥迪A6L里程技术通报第二十五节钥匙大师匹配奥迪五代防盗系统第二十六节DII匹配A6L钥匙第二十七节奥迪A6L套装安装方法第二十八节新大众遥控器套件安装第二十九节大众高尔匹配防盗详解第三十节大众汽车遥控匹配方法第三章本田阿库拉系列第一节本田阿库拉系列车型概述第二节本田锁具开启及维修―第三节国产匹配仪匹配本田芯片钥匙第四节国匹匹配08年本田雅阁智能卡第五节A168匹配思铂睿智能钥匙操作方法第六节匹配宝匹配本田钥匙技术通报第七节本田车系遥控器匹配第四章丰田凌志系列第一节丰田系列车型概述第二节丰田系列机械门锁开启读齿方法第三节丰田汽车芯片钥匙匹配方法第四节11款花冠4D-G防盗钥匙初始化方法第五节39匹配丰田锐志全丢第六节丰田系列智能卡遥控器区分第七节丰田皇冠凌志智能钥匙设定方法第八节丰田智能数据改法一例第九节丰田R A V4智能钥匙全丟的匹配方法第十节凌志6R240 8R350智能钥匙全丢匹配方法第一节皇冠 3.0智能卡全丢匹配第十二节国匹匹配丰田智能遥控卡第十三节国匹匹配丰田智能遥控卡第十二节丰田车系遥控匹配方法第五章现代起亚系列第一节现代起亚系列车型概述第二节现代起亚系列车型遥控接线及智能卡位置第三节国匹做11年现代悦动遥控器第四节国匹二代匹配起亚1(2智能卡钥匙第五节10款新胜达智能卡匹配步骤第六节现代起亚部分芯片钥匙遥控器第七节现代朗动智能卡匹配过程'第八节匹配宝匹配现代汽车遥控技术通报第九节现代劳恩斯-酷派智能卡第十节SBB匹配10年现代悦动芯片钥匙第六章尼桑英菲尼迪系列第一节尼桑英菲尼迪系列车型概述第二节解码设备匹配尼桑英菲尼迪系列芯片智能卡第三节匹配宝匹配东风日产天籁智能卡技术通报第四节T300做天籁智能卡步骤第五节11年尼桑玛驰读密码写钥匙第六节3H匹配尼桑骐达钥匙第七节日产尼桑系列汽车遥控匹配方法笛七音通用系列第一节通用别克系列车型概述第二节别克13芯片防盗更换锁芯，钥匙全丟匹配第三节国匹做凯越遥控器第四节国匹二代做两厢英朗智能钥匙增加- 第五节国匹一代高版匹配别克新君越智能钥匙第六节X431匹配乐风遥控器方法^^第七节3H匹配别克系列遥控钥匙第八节匹配宝匹配别克凯越钥匙技术通报第九节匹配宝匹配景程钥匙技术通报第十节通用系列车遥控的匹配方法第十一节新通用密码电阻表智能卡位第八章标志雪铁龙系列第一节标致雪铁龙系列车型概述第二节标致雪铁龙系列密码位置拴缚算法第三节中文傻B B匹配标致307芯片钥匙第四节国匹配标志207遥控钥匙第五节PP2000匹配标致406钥匙第六节国匹二代匹配标致206芯片钥匙第七节国匹二代匹配雪铁龙爱丽舍33芯片钥匙第九章福特系列第一节福特系列车型概述第二节福特翼虎芯片钥匙匹配步骤图第三节国匹二代匹配蒙迪欧智胜智能卡第四节国匹二代匹配福特嘉年华芯片钥匙第五节中文T300匹配蒙迪欧芯片钥匙第六节A168匹配致胜智能卡一. ―第七节3H匹配福特05款蒙迪欧福克斯钥匙第八节12款福特锐界智能卡匹配步骤第九节手工写福特启动Q Q:30893902第十节T300配福克斯钥匙第十一节福克斯钥匙匹配仪A K60使用说明第十二节V C M匹配福特蒙迪欧致胜智能卡全丢做法-第十三节福特系列遥控钥匙的设定第十章马自达系列第一节马自达系列车型概述第二节马自达离线系列防盗数据-第三节国匹匹配马自达系列防盗钥匙第四节VCM匹配马自达系列防盗钥匙第五节马自达系列车型钥匙匹配方法第六节马自达323-8C芯片钥匙匹配方法第七节马自达系列车型遥控匹配方法第十一章中华金杯系列第一节中华金杯系列车型概述第二节中华13芯片钥匙编程第三节国匹匹配金杯48芯片钥匙―第四节中华11芯片防盗解除第五节匹配宝匹配中华骏捷钥匙技术通报第六节国匹匹配中华智能卡方法第七节匹配宝匹配13款中华H230钥匙第十二章奇瑞系列第一节奇瑞系列车型概述 QQ30893902第二节匹配宝匹配奇瑞风云2遥控器技术通报第三节国匹一代匹配奇瑞A1钥匙第四节X431匹配奇瑞车系第五节奇瑞遥控器形式及匹配第十三章东南三菱系列第一节东南三菱系列车型概述第二节国匹二代匹配三菱欧蓝德智能卡第三节国匹二代匹配三菱翼神钥匙第四节东南匹配仪操作方法第五节东南三菱系列遥控器匹配方法第十四章长城系列第一节长城系列车型概述第二节国匹二代匹配长城C30遥控钥匙第三节国匹二代匹配长城系列车型第四节长城系列遥控器匹配方法第十五章江淮系列第一节江淮系列车型概述第二节匹配宝匹配江淮遥控技术通报第十六章吉利系列- 7第一节吉利系列车型概述第二节吉利系列车型遥控匹配方法第十七章长安系列-第一节长安系列车型概述第二节长安系列遥控器匹配方法一第三节匹配宝匹配05款长安CM8发动机ECU、防盗盒、钥匙-第四节匹配宝匹配长安CM8钥匙技术通报第五节匹配宝匹配长安CX20遥控器技术通报第十八章铃木系列第一节铃木系列车型概述Q Q30893902第二节国匹一代匹配铃木系列钥匙第三节国匹二代匹配铃木利亚纳芯片钥匙第四节匹配宝匹配长安天语钥匙技术通报———第五节X431匹配13年铃木吉姆尼芯片钥匙第六节阿福迪做新奥拓钥匙第十九章名爵系列第二十章菲亚特系列第二十一章比亚迪系列第一节比亚迪系列车型概述第二节国匹二代匹配比亚迪S6智能卡第三节比亚迪系列车遥控器匹配方法———第二十二章部分国产车系列第一节国匹匹配11年长丰猎豹CS7钥匙全丢图解第二节东风景逸增加折叠遥控钥匙一第三节国匹匹配众泰5008智會匕卡第四节一汽威志4C芯片全丢匹配过程第五节X431匹配帅克 1. 6遥控钥匙第二十三章部分进口车系列第一节新款凯迪拉克系列智能钥匙匹配注意事项一第二节国匹二代匹配路虎极光智能卡第三节3H匹配克莱斯勒300C芯片钥匙第四节09J E E P牧马人遥控钥匙匹配过程第五节欧宝仪器匹配过程图片第六节国匹2做道奇公羊智能卡全丢支持0B D读密码第七节国匹2秒杀匹配J E E P钥匙一第八节沃尔沃S80写钥匙第九节A168匹配路虎神行者2智能步骤第十节国匹二代匹配12年发现4智能卡第一节A168匹配05-09发现者3步骤第十二节路虎数据修改第十三节国匹二代匹配路虎极光智能卡第十四节T300匹配捷豹钥匙第十五节A168匹配11款捷豹X F智能步骤第二十四章斯巴鲁系列第二十五章奔驰系列第一节奔驰匹配仪详细编程器步骤说明7——第二节奔驰钥匙匹配w w w.q c168.b l o g.163.c o m第三节奔驰das2钥匙匹配第四节正版A K500奔驰宝马钥匙匹配仪第五节奔驰遥控器损坏维修案例第六节匹配宝匹配11款奔驰S M A R T451钥匙第七节奔驰匹配仪步骤说明第八节奔驰防盗资料第二十六章宝马系列第一节宝马系列车型概述第二节宝马0B D钥匙学习功能介绍第三节宝马匹配仪第四节钥匙大师做宝马C A S4钥匙第五节宝马防盗资料第六节新手学宝马钥匙匹配第七节宝马F系的区别方法详细解释-第八节宝马520528530728740750X5防盗数据丢失复原第九节使用宝马0B D需要注意的几点第十节宝马C A S3+钥匙增加的匹配方法第—节宝马0B D做C A S3+全丢第十二节A K90做宝马E W S钥匙全过程第十二节华晨宝马09款520L I钥匙匹配拆装步骤第十三节宝马Z42006年以前E W S3防盗钥匙匹配方法第十四节宝马轿车防盗系统解除方法第二十七章汽车后加装/车库遥控器技术第一节清码、学习、回复第二节遥控复制再生仪测频、测码、复制再生第三节x-007车库遥控拷贝机第四节车库门遥控器改装匹配-第二十八章常见汽车诊断头0BD位置第二十九章常见汽车遥控主机位置共304页w w w.q c168.b l o g.163.c o m。

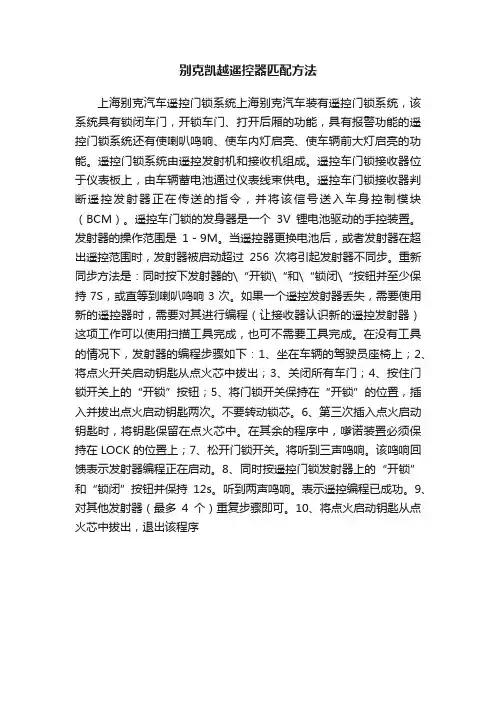

别克凯越遥控器匹配方法上海别克汽车遥控门锁系统上海别克汽车装有遥控门锁系统，该系统具有锁闭车门，开锁车门、打开后厢的功能，具有报警功能的遥控门锁系统还有使喇叭鸣响、使车内灯启亮、使车辆前大灯启亮的功能。

遥控门锁系统由遥控发射机和接收机组成。

遥控车门锁接收器位于仪表板上，由车辆蓄电池通过仪表线束供电。

遥控车门锁接收器判断遥控发射器正在传送的指令，并将该信号送入车身控制模块（BCM）。

遥控车门锁的发身器是一个3V锂电池驱动的手控装置。

发射器的操作范围是1－9M。

当遥控器更换电池后，或者发射器在超出遥控范围时，发射器被启动超过256次将引起发射器不同步。

重新同步方法是：同时按下发射器的\“开锁\“和\“锁闭\“按钮并至少保持7S，或直等到喇叭鸣响3次。

如果一个遥控发射器丢失，需要使用新的遥控器时，需要对其进行编程（让接收器认识新的遥控发射器）这项工作可以使用扫描工具完成，也可不需要工具完成。

在没有工具的情况下，发射器的编程步骤如下：1、坐在车辆的驾驶员座椅上；2、将点火开关启动钥匙从点火芯中拔出；3、关闭所有车门；4、按住门锁开关上的“开锁”按钮；5、将门锁开关保持在“开锁”的位置，插入并拔出点火启动钥匙两次。

不要转动锁芯。

6、第三次插入点火启动钥匙时，将钥匙保留在点火芯中。

在其余的程序中，嗲诺装置必须保持在LOCK的位置上；7、松开门锁开关。

将听到三声鸣响。

该鸣响回馈表示发射器编程正在启动。

8、同时按遥控门锁发射器上的“开锁”和“锁闭”按钮并保持12s。

听到两声鸣响。

表示遥控编程已成功。

9、对其他发射器（最多4个）重复步骤即可。

10、将点火启动钥匙从点火芯中拔出，退出该程序。

11.3.3.11 部件连接器端视图A7油泵和油位传感器总成A9A 左前车外后视镜A9B 右前车外后视镜A9A 左前车外后视镜（续）A10 内部后视镜A9B 右前车外后视镜（续）A11收音机模块1A11收音机模块2连接器部件信息针脚导线线路号码功能1BARE（裸线）6015天线信号-20.5 WH（白色）6001天线信号＋A11收音机模块1（续）A23D左前门锁闩A23LR左后门锁闩A23RF 右前门锁闩A23RR 右后门锁闩B1空调制冷剂压力传感器B5LF 左前轮速传感器B5LR 左后轮速传感器B5RF 右前轮速传感器B5RR 右后轮速传感器B16倒车灯开关B19C 电子真空助力泵开关B20制动液位传感器B22制动踏板位置传感器B23E 凸轮轴排气位置传感器B23F 凸轮轴进气位置传感器B23E 凸轮轴排气位置传感器（续）B24 Onstar 麦克风B25离合器踏板位置开关B26曲轴位置传感器B28D 驾驶员侧门柱开关X1B28D 驾驶员侧门柱开关X2B28LR 左后门柱开关B28P 乘客侧门柱开关B28RR 右后门柱开关B34发动机冷却液温度传感器B37发动机机油压力开关B39空调蒸发器温度传感器B52A 加热型氧传感器1B52B 加热型氧传感器2B56点火钥匙输入开关B66进气温度传感器B68爆震传感器B74进气歧管绝对压力传感器B78E 左后中间倒车雷达传感器B78G 左后角倒车雷达传感器B78F 右后中间倒车雷达传感器B78H 右后角倒车雷达传感器B80驻车制动开关B85后备箱钥匙输入开关B88D驾驶员侧安全带开关B107加速踏板位置传感器B115车速传感器B182换挡位置传感器E4Y 左侧转向灯信号复示灯E4Z 右侧转向信号复示灯E5AA左侧尾灯E5AB右侧尾灯E5B 右尾灯倒车灯E6中央高位制动灯E7牌照灯E7牌照灯E8S 后备箱灯E13L 左侧前照灯E13L 左侧前照灯（续）E13R 右侧前照灯E18后窗除雾栅格E29LF 左前雾灯E29RF 右前雾灯E29RR 右后雾灯E32点烟器E37A 阅读灯F105乘客侧安全气囊F107方向盘安全气囊G10主冷却风扇G10副冷却风扇G13 发电机 X1G13 发电机 X2连接器部件信息针脚导线线路号码功能A25 RD/YE（红色/黄色）2蓄电池正极G24洗涤泵K9 车身控制模块X1K9 车身控制模块X1（续）K9 车身控制模块X2K9 车身控制模块X3K9车身控制模块X4K9车身控制模块X5K9车身控制模块X4（续）K9车身控制模块X5（续）K9车身控制模块X6K15中央门锁控制模块K17电子制动控制模块K15中央门锁控制模块（续）K17电子制动控制模块（续）K20发动机控制模块K17电子制动控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K20发动机控制模块（续）K33暖风、通风与空调系统控制模块X2K33暖风、通风与空调系统控制模块X1K36传感诊断模块K36传感诊断模块（续）K41驻车辅助控制模块K36传感诊断模块（续）K41驻车辅助控制模块（续）K46 天线模块1K46 天线模块2连接器部件信息针脚导线线路号码功能1BARE（裸线）6015天线信号-20.5 WH（白色）6001天线信号+K73 OnStar模块K71变速器控制模块K73 OnStar模块（续）K84无钥匙进入模块K71变速器控制模块（续）K89防盗控制模块K84无钥匙进入模块（续）K180动力转向开关KR14电子真空泵电机继电器KR47后雾灯继电器KR56转向信号危险警告闪烁继电器M8鼓风机M37空调模式执行电机M8鼓风机（续）M40后备箱锁闩M64起动电机X1连接器部件信息针脚导线线路号码功能12.0 YE（黄色）6起动继电器控制M64起动电机X2连接器部件信息针脚导线线路号码功能125 RD/ YE（红色/黄色）2蓄电池电源M69天窗电机M74D 驾驶员侧车窗电机M74P 乘客侧车窗电机M74LR 左后车窗电机M74RR 右后车窗电机M75 雨刮电机P12 喇叭P16 组合仪表AP16 组合仪表A（续）P16 组合仪表BP19AG 左前门扬声器P19AH 右前门扬声器P19AL 左后门扬声器P19AM 右后门扬声器P19H 左前门高音扬声器P19V 右前门高音扬声器Q2 空调压缩机离合器Q6A 排气凸轮轴位置执行器电磁阀Q6B 进气凸轮轴位置执行器电磁阀Q12 蒸发排放吹洗电磁阀Q17 A 喷油器1Q17 B 喷油器2Q17 C 喷油器3Q17D 喷油器4Q22可变进气歧管电磁阀Q32自动换档执行器Q38节气门体R3 暖风空调鼓风机电阻器R14 后窗除雾格栅X1连接器部件信息针脚导线线路号码功能12.5 BN/VT（棕色/紫色）938后窗除雾栅格电源R14后窗除雾滤波器X2连接器部件信息针脚导线线路号码功能12.5 BN/VT（棕色/紫色）938后窗除雾栅格电源22.0 BN/WH（棕色/白色）683除雾滤波器电源S12顶灯开关S13驾驶员侧门锁开关（高配）S13驾驶员侧门锁开关（低配）S13驾驶员侧门锁开关（高配）（续）S15 驾驶员侧门上后备箱开启开关S26危险警告灯开关S26危险警告灯开关（续）S33喇叭开关S39点火开关S42前照灯水平调节开关S39点火开关（续）S52车外后视境调节开关S42前照灯水平调节开关（续）S72 天窗开关S52车外后视境调节开关（续）S78 多功能控制开关X1S72 天窗开关（续）S78 多功能控制开关X2S78 多功能控制开关X1（续）。

发动机控制模块〔ECM〕〔1.6升〕
发动机室左边，靠近保险丝盒
“1.6升发动机控制系统〞中“发动机控制系统连接器端视图〞
“1.6升发动机控制系统〞中“发动机控制系统连接器端视图〞
发动机冷却液温度〔ECT〕传感器〔1.6升〕
位于气缸体右侧，靠近进气端口 1
“1.6升发动机机械系统〞中的“分解视图〞
“1.6升发动机控制系统〞中“发动机控制系统连接器端视图〞
-
“车门〞中“电动车门系统连接器端视图〞
前雾灯
安装在前保险杠蒙皮上
-
“照明系统〞中“照明系统连接器端视图〞
喷油器
发动机左侧顶部
“1.6升发动机控制〞中“发动机控制部件视图〞
“1.6升发动机控制〞中“发动机控制连接器端视图〞
燃油泵
在燃油箱中
“1.6升发动机控制〞中“发动机控制部件视图〞
“1.6升发动机控制〞中“发动机控制连接器端视图〞
-
ABS中ABS连接器端视图
烟灰盒照明灯
在仪表板中心下面，烟灰盒上
-
仪表板、计量仪表和控制台中的仪表板、计量仪表和控制台连接器端视图
鼓风机马达
在仪表板厢的后面，在HVAC模块上
-
“手动暖风、通风与空调系统〞中“暖风、通风与空调系统连接器端视图〞
鼓风机马达电阻器
在仪表板厢的后面，在HVAC模块上
-
“手动暖风、通风与空调系统〞中“暖风、通风与空调系统连接器端视图〞
名称
位置
定位视图
连接器端视图
空调压力传感器
在空调吸管中
混气风门马达
在仪表板储物箱的后面，在HVAC模块上
-

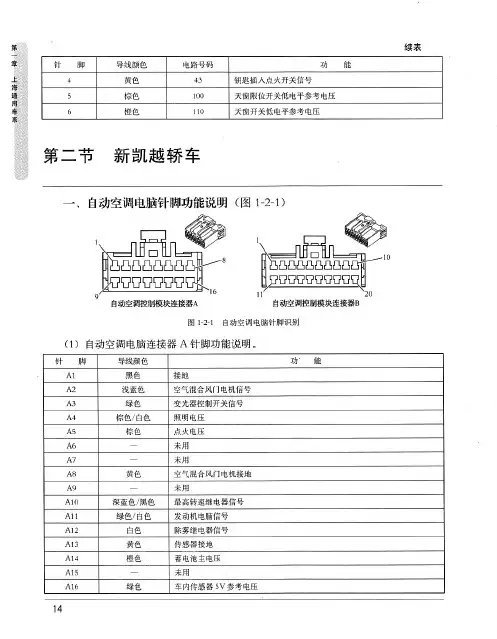

“自动暖风、通风与空调系统〞中“暖风、通风与空调系统连接器端视图〞

瑞虎3遥控钥匙之拆解（更换电池）
我的瑞虎3 小型SUV ，不小心将遥控钥匙在洗衣机中清洗了两次，第一次发现及时，没有任何问题，在冰箱冷藏室呆了两天，一切完好，第二次就没有这么幸运了，钥匙内部灌水太多，钥匙上的灯不断闪烁红色，我想这下完蛋了，按说明书逐步将钥匙拆开，发现内部的确很多水，检查后发现电路没有损坏，就是电池没有电了。

就本次拆解情况做了笔记，转呈给大家看看，钥匙拆解步骤如下(在操作之前一定要确认电路板没有问题)：
1.钥匙原图
2.把钥匙打开，翻转过来，可以看到一个限位拆解孔，图
中红圈处
3.用一字螺丝刀（电笔即可），插入这个限位拆解孔，就
会发现，电池盖已经开缝。

4.电池盖已经露出一条大的缝隙
5.取下电池盖，就会发现电池。

如遥控钥匙没有电更换一
块同型号电池即可。

6.恢复原状。

特殊操作目录宝马系列 4宝马新7系（E65）轿车在更换机油后归零操作 4宝马E38系列行车电脑密码的设定和解除 4宝马735制动报警黄色指示灯归零方法 5华晨宝马530I轮胎气压监控归零 5宝马轿车液晶显示屏语种显示调整方法 6宝马X5刹车片归零方法 6宝马英文翻译7宝马仪表英文故障显示含义9宝马X5车：日间行驶灯功能解除的编程方法11宝马740iL轿车新中央车身电子系统（ZKE）控制模块与原车电气系统的匹配方法11汽车电控系统各种应急保护功能12大众系列15新款捷达遥控及门窗匹配方法15骐达节气门手工编程方法16奥迪a6遥控钥匙匹配手工操作方法16一汽大众高尔夫／宝来电脑板维修16431大众/奥迪ABS系统排气程序方法17431大众/奥迪自动变速箱调整方法 18上海大众途安 2.0L 轿车更换转向柱电子装置控制单元后的匹配方法18上海大众途安转向系统基本设定18大众速腾舒适系统匹配通道号19奥迪A4 轿车ESP转向盘角度传感器的初始化标定方法19奥迪A4 ESP中G85转角传感器故障的解决办法 19新款奥迪A6L/A8L/Q7带有电子驻车制动系统的刹车片更换技巧 21电眼睛对奥迪车氙气大灯设定方法21奥迪氙气大灯系统匹配方法212009款A6L仪表时钟调整方法22A6L安全带警报解除22大众车系防盗锁死不用仪器时的解除23大众车进行设定,匹配,编程,调整的方法23大众电子方向助力调节 25大众汽车技术登陆码26polo全车电脑匹配 27宝来轿车更换转角传感器后零点平衡的设定30宝来第三代防盗打开车门方法30帕萨特B5遥控器匹配30大众宝来发动机防盗锁死故障检修31奥迪A8刹车片更换31东风雪铁龙C2保养灯复位31上汽奇瑞系列31奇瑞公司现有各车型保养指示灯的清除 31上海奇瑞旗云电脑板端子数值32丰田、本田系列343.5升雅阁及其VCM可变排量发动机新技术 34本田2.4ABS手功程序匹配42本田思域轿车遥控钥匙的设定程序42广州本田雅阁（2.0L ）保养灯 42本田奥德赛汽车遥控器匹配设定步骤43高压正常,低压偏高,空调效果不好的原因分析43南京菲亚特应急起动方法44奔驰S500，S320，S600轿车音响解码方法45一汽马自达6清洗电子油门后的设定方法46丰田系列：佳美，霸道，锐志，皇冠，凯美瑞等等 46陆地巡洋舰4500，4700等03年前等（凌志）遥控器手工匹配步骤46威驰与花冠遥控器手工匹配步骤46佳美2.2遥控器手工匹配步骤46本田系列： 2.0 2.3 2.4 3.0 飞度奥德赛 CRV 等等遥控器手工匹配步骤47 08款威驰/卡罗拉遥控匹配方法47尼桑系列: 风度A32 A33 遥控器手工匹配步骤48尼桑蓝鸟遥控器手工匹配步骤48日产奇骏遥控器设定遥控器手工匹配步骤48东风日产轩逸遥控器手工设定48天籁的节气门学习49大众系列: 帕萨特宝来波罗高尔夫遥控器手工匹配步骤49奥迪 A6 A4老A8 等等遥控器手工匹配步骤50捷达遥控器手工匹配步骤50桑塔纳2000 3000 等等遥控器手工匹配步骤50马自达M6遥控器匹配50马自达323遥控系统设定方法50中华系列51中华轿车的设定方法51新中华一体钥匙的遥控匹配方法51中华密码,三菱密码51吉利系列51吉利遥控匹配方法51吉利美人豹遥控匹配方法52奇瑞QQ遥控器匹配方法52蒙迪欧遥控钥匙的设定 52福克斯遥控遥控器手工匹配步骤52福特嘉年华遥控器手工匹配步骤53别克世纪遥控器手工匹配步骤53长安雨燕遥控钥匙匹配 53东南车系分别有四种遥控53三、一体式（钥匙和遥控连为一体）只有一个按键。

08款新凯越车辆安全防盗系统故障广州珠江职业技术学院/陈文林关键词：安全防盗系统（CTD）、防盗门锁开关故障现象：一辆2008年款上海通用产的别克新凯越轿车，行驶里程为12万多公里；搭载型号为L91的直列4缸1.6升、多点燃油喷射、双顶置式凸轮轴发动机及型号81-40LE4 速自动变速器。

客户报修车辆故障现象为：车辆按遥控器锁好车门后，没有任何的提示，之前正常时喇叭会响一声及危险警告双闪灯会闪一下。

检查分析：1、遥控锁门后喇叭会响一声及危险警告双闪灯会闪一下，是表明车辆进入车身防盗系统，之前的维修人员，根据此提示检查中控锁、喇叭及危险警告双闪灯都是正常的，并进行实际测试中，先降下车窗或一人在车内然后按遥控锁好车门，最后人为拉开中控打开车门，车辆并未发出警报：喇叭响起，双闪灯闪烁；诊断为车辆的车身防盗系统不能有效控制为防盗系统故障，也用诊断工具TECH2检测也没有相关的故障码，最后订回遥控门锁防盗模块（图表1）但更换过后故障仍旧，接下来就有点不知所措了。

图表 12、笔者接手维修后再次确认故障现象，并通过各种测试，结果确如客户描述及之前的维修人员测试情况，故障是与安全防盗系统有关。

在进行维修操作之前我们必须此款车型的防盗系统要有充分的认识，此车防盗系统包括安全防盗系统(CTD或叫车身防盗)和车辆防盗(VTD)，这两系统的操作相互独立、不会交互作用，只是共用LED安全指示灯；而它们要正常工作的信号输入和执行控制如图表2所示，当然因车车辆个配置不一样，有些车型取消了右前/尾箱的防盗开关、机罩接触开关、安全指示灯及警报器（改为行车喇叭）等。

此车故障是在安全防盗系统（CTD）上，要想排除相关故障，必须充分了解其结构组成及工作原理，因此下面几点先熟悉，第一是了解安全防盗系统（CTD）什么情况下起作用：在强行进入车门或者后备厢盖、机罩（车门半开关、机罩接触开关监测）时以及车门等未有异常的情况下（例砸玻璃进入车内）用点火匙转动点火锁芯，安全防盗系统能提供警报--连续的警告双闪灯闪烁及警报器鸣叫；第二是怎样才能进入安全防盗系统模式下：点火钥匙拧到OFF（锁定）位置并拔出钥匙（点火匙提醒开关监测），关闭好所有车门、发动机罩和后备厢盖，按下并释放发射器上的门锁按钮，车门落锁后，危险警告灯闪烁一次及警报器响一声后表示安全防盗模式激活，LED安全指示灯闪烁提示；第三是安全防盗系统模式如何解除：当驾驶员侧门使用钥匙打开时左前防盗开关接通，或用按下遥控发射器上的“LOCK/UNLOCK（锁止/开锁）”按钮。

问：轮胎的气压要多高才适合？答：厂家要求的标准气压是每平方厘米2.1千克，也就是每平方英寸210千帕。

在实际利用中，夏天可以加到2.2至2.3，冬季可以加到2.4。

气压高了点可以减少轮胎与地面的摩擦力，相对省油，但仍是依照厂家的要求去做是最安全的。

问：为何凯越高速时左后视镜抖动？答：先天缺点，或许是设计上的问题。

有些人换了新的就好了，但有些人换了新的问题依旧。

问：早上冷车启动是不是需要预热？答：厂家并未规定冷车必需预热，但预热对车有利处。

需要预热的理由：1.此刻的发动机都是电喷《电子控制燃油喷射》发动机工作状态分开环和闭环，冷车启动是开环状态，尾气排放最大，发动机此时是按设定程序工作，工作状态不是很好，冷车不宜当即行车。

2.通过一晚上或数夜的停放，机油大部份已沉到油底壳内，加上此机会油粘度高，上油需要一个进程，所以发动机各个机件的磨损量最大，也不宜当即行车。

早上冷车预热时间可以按照天气状况而定，冬季预热时间2——4分钟，夏天预热时间1分钟左右，春秋季1——2分钟，靠自己平时的经验和出门的急缓可以延长或提前。

问：凯越原配的防盗系统有自动落锁功能吗？答：凯越在着车后，原装的防盗系统不带自动落锁功能，但如果是车辆在熄火后，拔出钥匙后，3分钟内车辆会自动落锁。

若是用遥控开锁，然后30秒内不对车辆进行任何操作（开门，开行李箱），车子会自动上锁。

这个功能是用来避免离开车以后，误操作开锁的。

问：如何利用凯越手套箱内的空调？答：凯越在副驾驶的手套箱内有一个小”冰箱”手套箱内上部有一个小开关，也就是说若是你不需要手套箱内制冷，那么就这个开关自然很有效了！问：遥控有时候失灵如何解决？答：若是不是电路问题，应当即改换遥控装置的电池。

通常来讲，遥控装置的电池利用不能超过一年。

问：为何凯越着车后起步会有”滋”的一声异响？答：正常现象，是ＡＢＳ泵启动检测的声音．问：凯越车钥匙丢了怎么办？答：只能去4S补。

一般4S会给你一把带电脑芯片的新钥匙，你可以先去普通的锁匠那里依照备用钥匙的图样打磨好，再回来交给4S加上电脑编码，就成为一把带遥控的新钥匙。

桑塔拉、捷达、老款奥迪100、高尔夫、红旗B4丰田（皇冠、佳美、丰吉）凯美瑞、卡罗拉、锐志、汉兰达、花冠、威驰、福田欧曼、吉利金刚老本田（2.3雅阁、里程、朗程、旧思域）新哈弗、别克凯越、雪佛兰乐风、乐驰道奇，切基诺、克莱斯勒300C大众外齿丰田外齿马自达（323、626、929）威姿铃木奥拓、哈飞中意奔驰126、124、W140、S320五十铃农夫车富康、爱丽舍、塞纳、吉利自由舰、上海华普、毕加索宝马福特、水星奔驰G卡系列、E卡系列新本田、雅阁2.4/3.0、飞度、思域、风范、奥德赛、飞度风云、比亚迪F8Gm、别克马自达、福美来、海马323、普力马.马自达3、马自达6、马自达5新瑞风、起亚千里马本田立铣北京现代御翔、现起亚悦欧奥拓现代途胜代雅帅特通用115号广汽传祺中华內铣欧宝右槽奇瑞优雅欧宝左槽现代-伊兰特悦动奇瑞A5、A3、瑞虎铃木雨燕比亚迪F3左口雪铁龙凯旋奇瑞A1南京菲亚特专用斯巴鲁比亚迪F0新款宝马东南菱悦、V3标志307原装奔腾B50原装吉利熊猫江淮和悦、同悦吉利金刚、英伦新款五菱6390雪铁龙十字胚奇瑞A21原厂爱丽舍 毕加索奥迪A6L原厂福特改装、蒙迪欧、捷豹、提比福特原厂。

蒙迪欧、捷豹、提比现代新款折叠原厂31通用88通用现代悦动原厂福特福克斯原厂折叠标志508原厂起亚K2原厂新款景程原厂新款景程3键原厂12年新款现代悦动12年新款现代瑞纳14款本田立铣14款丰田12款K214款本田陆风X8新款C4L新款卡罗拉改装胚新款卡罗拉原装坯现代起亚新款HY20右现代起亚新款HY202左纳智捷U5，U6五菱档杆锁钥匙坯丰田（大霸王、小霸王)长城路霸、北斗星）日产A32(蓝鸟、公爵、巴宁、风度）三菱（三吉、菱帅、太空车、加力）哈飞赛马、铃木、长安之星、东风小康、南京菲亚特大发、夏利、起亚嘉华、95海狮、起亚7座、大于、吉利美日、派力美通用通用凌志、皇冠金杯、五十铃、海马7座三吉、五十铃吉普车、长城、赛影雪佛兰、景程、现代伊兰特、QQ、双龙、瑞风商务车、奔驰面包、五菱之光，现代美佳、猎豹、起亚赛拉图、斯帕克、小别克赛欧、雪佛兰乐驰、起亚锐欧、酷派三菱得利卡、赛弗、佳宝、五菱、中意、奥拓、中兴常用通用丰田可乐娜日产A33、骊威、骐达、天籁、奇骏、阳光、风度、公爵王、俊逸、欧宝、大宇三菱，东南得利卡、铃木奥拓富豪常用索拉塔、瑞风、华泰圣达菲中华骏捷、奔驰、酷宝、五菱之光、东方之子大众帕萨特、宝米、奥迪A6、斯柯达、西亚特福迪、大迪通用大众立铣大发森雅长安福特福克斯别克凯越。
