桩基础课程设计终稿模版

目录2 桩基础课程设计................................................ - 1 -2.1设计资料................................................. - 2 -2.1．1地形.............................................. - 2 -2.1．2工程地质条件...................................... - 2 -2.1．3岩土设计技术参数.................................. - 2 -2.1．4水文地质条件...................................... - 3 -2.1．5场地条件.......................................... - 3 -2.1．6上部结构资料...................................... - 3 -2.1．7本人设计资料...................................... - 4 -2.2 灌注桩基设计............................................ - 4 -2.2．1单桩承载力计算.................................... - 4 -2.2．2桩基竖向承载力验算................................ - 5 -2.2．3承台设计.......................................... - 7 -2.2．4桩身结构设计..................................... - 10 -2.2．5桩身构造设计......................... 错误！未定义书签。

桥梁基础桩基础课程设计一、课程目标知识目标：1. 学生能理解桥梁基础桩的基本概念、分类及在桥梁工程中的应用。

2. 学生能掌握基础桩的受力原理、设计要点及施工方法。

3. 学生能了解桥梁基础桩的检测与验收标准。

技能目标：1. 学生能运用基础桩知识，分析桥梁工程中基础桩的选择与应用。

2. 学生能运用所学原理，进行基础桩的简单设计和施工方案制定。

3. 学生能运用检测方法，评估桥梁基础桩的质量。

情感态度价值观目标：1. 学生培养对桥梁工程建设的兴趣，增强对国家基础建设的责任感和使命感。

2. 学生树立正确的工程质量观念，注重施工安全和环境保护。

3. 学生培养团队合作精神，学会在工程实践中相互协作、共同解决问题。

课程性质：本课程为工程专业实践课程，结合理论知识与实际应用，提高学生的工程实践能力。

学生特点：学生具备一定的桥梁工程知识基础，对桥梁基础桩有一定了解，但缺乏深入的认识和实际操作经验。

教学要求：通过本课程的学习，使学生能够掌握桥梁基础桩的知识，具备实际操作能力，培养解决实际问题的能力。

教学过程中注重理论与实践相结合，提高学生的综合素质。

课程目标分解为具体学习成果，以便于教学设计和评估。

二、教学内容1. 桥梁基础桩概述- 基础桩的定义、分类及功能- 桥梁基础桩的发展历程及现状2. 基础桩受力原理- 桩土相互作用原理- 桩基承载力的计算方法- 桩身强度及稳定性分析3. 桥梁基础桩设计- 设计原则与要求- 桩长、桩径、桩距的确定- 桩基施工图的绘制4. 桥梁基础桩施工技术- 施工准备与工艺流程- 钻孔灌注桩施工方法- 预制桩施工方法- 桩基施工质量控制措施5. 桥梁基础桩检测与验收- 检测方法与技术- 验收标准与程序- 桩基工程质量评定6. 案例分析与讨论- 现有桥梁基础桩工程案例介绍- 案例分析与问题讨论- 解决实际工程问题的方法与技巧教学内容根据课程目标进行科学性和系统性组织，结合教材相关章节进行详细讲解。

*******大学土木工程学院《基础工程》课程设计(土木工程地下工程方向)姓名：******学号：********组别：*****一班(ACE组)二〇一一年六月目录一. 工程概况 (3)二 .选择桩型、桩端持力层、承台埋深 (6)三. 确定单桩承载力特征值 (6)四. 确定桩数 (7)五. Z1、Z2类柱下桩基础设计 (8)六. Z3类柱下桩基础设计 (11)七. Z4类柱下桩基础设计 (14)八. 连系梁设计 (18)九. 基础布置总平面图 (20)一 .工程概况凤凰大厦为六层框架结构，±0.00以上高度19.6米，拟采用400×400mm 2钢筋混凝土预制桩基础，整个基础占地面积为()()22.8350.322.780.6m =+⨯⨯⨯.具体的地质等工程条件如下:Z 1Z 2Z 2Z 2Z 2Z 2Z 2Z 2Z 1Z 1Z 3Z 3123456789DCB A底层柱网平面布置图1、场地工程地质条件 （1）钻孔平面布置图Zk1Zk2Zk3Zk4（2）工程地质剖面图-1.8-2.0-2.2-2.5-5.1(-5.8)-9.5(-10.5)-18.4(-20.4)-3.0(-4.0)-15.5(-17.3)-4.5(-5.3)-8.6(-9.2)-20.5(-21.8)-6.0(-6.5)-9.0(-9.7)-20(-21.2)杂填土淤泥粉质粘土砾质粘土-8.5(-9.8)Ⅰ—Ⅰ 剖面-1.8-2.0-2.2-2.4-4.9(-4.5)-10.0(-11.4)-14.5(-16.3)-3.0(-4.5)-8.0(-9.4)-17.0(-18.5)-5.5(-6.2)-22.0(-23.0)-6.5(-7.5)-9.5(-11.3)-21.5-(22.0)杂填土淤泥粉质粘土砾质粘土-8.5(-10.7)Ⅱ—Ⅱ 剖面（3）预制桩桩端承载能力标准值2、底层柱截面尺寸及荷载3、其它条件（1）柱底标高为-1.0m；（2）基础梁（连系梁）顶面荷载Q=15kN/m；（3）建筑物处于非地震区，可不考虑抗震。

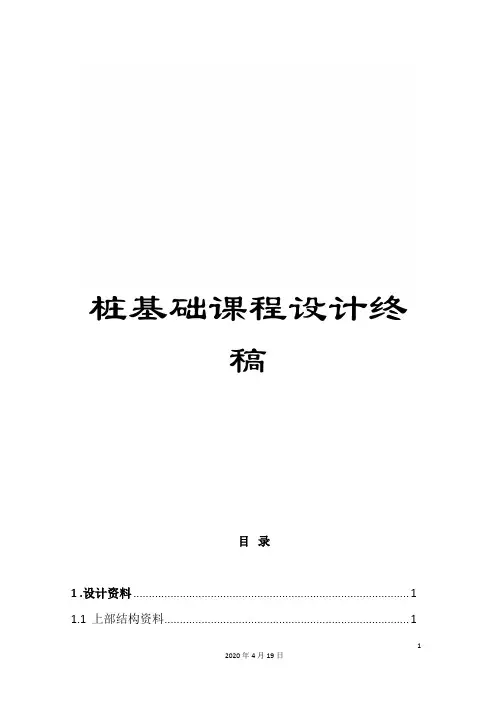

桩基础课程设计终稿目录1 .设计资料 (1)1.1 上部结构资料 (1)1.2 建筑物场地资料 (1)2 .选择桩型、桩端持力层、承台埋深 (2)2.1 选择桩型 (2)2.2 选择桩的几何尺寸以及承台埋深 (3)3 .确定单桩极限承载力标准值 (4)4 .确定桩数和承台底面尺寸 (4)5 .确定复合基桩竖向承载力设计值 (5)6 .桩顶作用验算 (5)7 .桩基础沉降验算 (6)8 .桩身结构设计计算 (7)9 .承台设计 (8)9.1 承台抗弯验算 (8)9.2 承台抗冲切验算 (9)9.3 承台抗剪切验算 (10)9.4 承台局部承载力验算 (10)10.参考文献 (12)1设计资料1.1、上部结构资料某教学实验楼，上部结构为7层框架，其框架主梁、次梁均为现浇整体式，混凝土强度等级C30。

底层层高 3.4m（局部10m，内有10t桥式吊车，其余层高3.3m，底层柱网平面布置及柱底荷载如图2所示。

1.2、建筑物场地资料（1）拟建建筑物场地位于市区内，地势平坦，建筑物平面位置如图1所示图1建筑物平面位置示意图（2）建筑场地位于非地震区，不考虑地震影响。

场地地下水类型为潜水，地下水位离地表 2.1m，根据已有分析资料，该场地地下水对混凝土无腐蚀作用。

（3）建筑地基的土层分布情况及各土层物理、力学指标见表1。

表1 地基各土层物理、力学指标2. 选择桩型、桩端持力层、承台埋深2.1 选择桩型因为框架跨度大而且不均匀，柱底荷载大，不宜采用浅基础。

根据施工场地、地基条件以及场地周围环境条件，选择桩基础。

因转孔灌注桩泥水排泄不便，为减少对周围环境污染，采用静压预制桩，这样能够较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。

2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第②层是灰褐色粉质粘土，第③层是灰色淤泥质的粉质粘土，且比较厚，而第④层是黄褐色粉土夹粉质粘土，因。

独立桩基础课程设计一、课程目标知识目标：1. 学生能理解独立桩基础的定义、分类及构造特点。

2. 学生能掌握独立桩基础的承载特性及影响因素。

3. 学生能了解独立桩基础在工程中的应用及优缺点。

技能目标：1. 学生能够运用所学知识，分析独立桩基础在实际工程中的适用性。

2. 学生能够通过实例，评估独立桩基础的承载能力。

3. 学生能够设计简单的独立桩基础结构，并对其进行简单的受力分析。

情感态度价值观目标：1. 培养学生对土木工程学科的兴趣，激发其探索精神。

2. 培养学生的团队合作意识，使其在小组讨论和实践中学会倾听、交流、协作。

3. 培养学生关注社会热点问题，了解土木工程在国民经济和社会发展中的重要作用。

课程性质：本课程为土木工程专业基础课程，旨在让学生掌握独立桩基础的基本理论、设计和应用。

学生特点：学生已具备一定的力学基础和土木工程知识，具有一定的分析问题和解决问题的能力。

教学要求：结合理论知识与实践应用，注重培养学生的动手能力和实际操作技能，提高其解决实际工程问题的能力。

在教学过程中，注重启发式教学，引导学生主动参与、积极思考、乐于探究。

通过课程学习，使学生在知识、技能和情感态度价值观方面得到全面提升。

二、教学内容1. 独立桩基础的定义、分类及构造特点- 桩基础的分类及适用范围- 独立桩基础的构造及组成部分- 桩身材料及其性能要求2. 独立桩基础的承载特性及影响因素- 桩的受力分析及承载机制- 影响桩承载力的主要因素- 桩基设计中的安全系数及可靠性分析3. 独立桩基础的设计方法- 桩长的确定- 桩径的选择- 桩间距及排布方式- 桩基施工工艺及质量控制4. 独立桩基础在工程中的应用实例- 桩基础在高层建筑中的应用- 桩基础在桥梁工程中的应用- 桩基础在水利工程中的应用5. 独立桩基础的优缺点分析- 独立桩基础的优点- 独立桩基础的局限性- 独立桩基础与其他类型基础的比较教学内容安排与进度：第一周：独立桩基础的定义、分类及构造特点第二周：独立桩基础的承载特性及影响因素第三周：独立桩基础的设计方法第四周：独立桩基础在工程中的应用实例及优缺点分析教学内容依据课程目标，紧密结合教材，注重理论与实践相结合，旨在培养学生的实际工程设计能力。

院系：土木学院姓名： ***学号： ********班号：土木1001指导教师：罗晓辉日期：2013年6月目录1.设计资料1.1 上部结构资料 (4)1.2 建筑物场地资料 (4)2.选择桩型、桩端持力层、承台埋深 (4)2.1 选择桩型 (4)2.2 选择桩的几何尺寸以及承台埋深 (4)3.确定单桩极限承载力标准值 (5)4 确定桩数和承台底面尺寸 (5)4.1 B柱桩数和承台的确定 (5)4.2 C柱柱桩数和承台的确定 (5)5. 确定复合基桩竖向承载力设计值（与非复合作比较） (5)5.1四桩承台承载力计算（B承台） (5)5.2五桩承台承载力计算（C承台） (7)5.3 比较 (8)6. 桩基础沉降验算 (8)6.1 B柱沉降验算 (8)6.2 C柱沉降验算 (8)7.桩身结构设计计算 (9)8. 承台设计 (10)8.1四桩承台设计（B柱） (10)（1）柱对承台的冲切 (10)(2) 角桩对承台的冲切 (11)（3）斜截面抗剪验算 (11)（4）受弯计算 (11)（5）承台局部受压验算 (12)8.2五桩承台设计（C柱） (12)（1）柱对承台的冲切 (12)(2) 角桩对承台的冲切 (12)（3）斜截面抗剪验算 (13)（4）受弯计算 (13)（5）承台局部受压验算 (13)1.设计资料1.1 上部结构资料某建筑方案，上部结构为五层框架，底层柱网平面布置及柱底荷载见附图。

附图1.2 建筑物场地资料见附加资料2.选择桩型、桩端持力层 、承台埋深2.1 选择桩型采用预制桩（静压桩），这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务。

同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。

2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第⑤层为粉砂，压缩性低，所以第⑤层是比较适合的桩端持力层。

桩端全断面进入持力层1.0m （>2d ），工程桩入土深度为h ，h=2+2+4+8+1=17m 。

设计计算一．确定尺寸及桩个数：设计采用C20的混凝土，桩径d=1.00m ，挖孔灌注桩，桩长l=41.00m ，伸入持力层（粗纱）的深度为3.3m 。

１．求[]σ：根据条件，所选公式：[]()d k d k 2'2220634γγσσ+-+=可查知持力层的基本承载力 kPa 4000=σ查《规范》得 52=k 5.225'2==k 3'2/10102010M KN =-=-==γγγ 则桩底地基土的容许承载力：[]Kpa6001105.26)34(105400=⨯⨯⨯+-⨯⨯+=σ２．求[]p ：公式：[][]∑+=σA m l f U p i i 021227854.04m d A ==πm U 2673.304.1=⨯=π查《规范》得4.00=m查《规范》得i f （钻孔灌注桩极限摩阻力）。

K P a f 451=m l 8.03=； K P a f 502= m l 1.82= K P a f 303=m l 8.03=； KPa f 554= m l 8.265= K P a f 805=m l 3.35=。

则：[]Kpap 56.3875607854.04.0)3.3808.26558.0301.850245(2673.321=⨯⨯+⨯+⨯+⨯+⨯+⨯⨯⨯=３．定桩数：取u=1.5则： []91.756.38755.204425.1=⨯==p Nn μ根取8=∴n布桩如下：二．计算：１． 桩的计算宽度b o ： 公式：b k kk b f 00=()()md h b n h L 6136.026.31136.06.02131'11=+====+⨯=<=-=则11''6.01h L b b k ⋅-+=∴822.0626.06.016.0=⋅-+=9.0=f k ()2/10=+=d k α m b 48.1129.082.00=⨯⨯⨯=∴ ２． 求变形系数α： 假设为弹性桩，则：()()()26474224241211006.1641107.28.08.0/864008.408.208.222900027500/9000/750008.2208.423.113.1308.4104.1212m KN I E EI M KN m m KN m m KN m h h m d h h m ⋅⨯=⋅⨯⨯⨯===⨯+⨯⨯+⨯====-==-==+⨯=+=π则得：立。

桩基础课程设计范例1000字桩基础课程设计范例一、课程背景桩基础作为土木工程领域中的一项重要技术，广泛应用于各种建筑工程中，从而保证建筑的安全和稳定。

本课程旨在介绍桩基础的基本原理、设计方法和施工技巧，帮助学生全面掌握桩基础的相关知识和技能，提高其在土木工程领域中的实战能力。

二、课程目标1. 掌握桩基础的基本原理和应用范围，了解桩基础的历史演变和现状发展。

2. 了解桩基础的种类和分类方法，能够根据不同的地质环境和工程要求选用适当的桩型。

3. 熟练掌握桩基础的设计方法和计算原理，能够进行桩基础的初选和优化设计。

4. 熟悉桩基础施工的基本流程和技术要点，能够根据具体情况制定合理的施工方案。

5. 能够掌握桩基础的监理和质量控制技术，保证工程质量和安全。

6. 培养学生的团队协作精神和实践能力，提高其在土木工程领域的综合素质。

三、课程内容1. 桩基础的概述2. 桩基础的类型和分类方法3. 桩基础的设计原理和计算方法4. 桩基础的施工流程和技术要点5. 桩基础的监理和质量控制技术6. 桩基础实践案例分析四、课程组织本课程为线下授课，采用课堂讲授、案例分析、实验演示等教学方法相结合，注重理论与实践相结合，以提高学生的实际操作能力。

五、课程评估本课程的评估方式包括考试成绩和实践能力评估。

考试成绩占总评成绩的60%，实践能力评估占总评成绩的40%。

实践能力评估主要针对学生的实际操作能力和团队协作能力进行评估。

六、参考教材1. 谷立华、蒋垚编著. 土木工程基础建设技术[M]. 北京: 人民交通出版社, 2019.2. 李光玉、叶伟彪编著. 土木工程基础设计与施工[M]. 北京: 高等教育出版社, 2018.3. 肖东光、叶伟彪编著. 桩基础工程设计及施工[M]. 北京: 中国建筑工业出版社, 2017.七、总结本课程旨在培养学生的土木工程领域的实践能力和团队协作精神，以应对现代建筑工程对高素质人才的需求。

通过本课程的学习，学生将全面掌握桩基础的相关知识和技能，成为具有一定实践能力的土木工程领域专业人才。

基础工程桩基础课程设计1． 设计资料1.1 上部结构资料某城市新区拟建一栋15层框架结构的办公楼，其场地位于临街地块居中部位，无其他邻近建筑物，地层层位稳定，现浇整体式，混凝土强度等级为C30。

设计柱下独立承台桩基础。

1.2 建筑物场地资料拟建建筑物场地位于市区内，地势平坦,建筑物场地位于非地震区，不考虑地震影响。

场地地下水类型为潜水，地下水位离地表2.2米，根据已有资料，该场地地下水对混凝土没有腐蚀性。

2. 选择桩型、桩端持力层 、承台埋深2.1 选择桩型因为框架跨度大而且不均匀，柱底荷载大 ，不宜采用浅基础。

根据施工场地、地基条件以及场地周围环境条件，选择桩基础。

因转孔灌注桩泥水排泄不便，为减少对周围环境污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。

2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第3层是粉质粘土，第4层是淤泥质土，且比较厚，而第5层是卵石层，所以第5层是较适合的桩端持力层。

桩端全断面进入持力层1.0m （>2d ），工程桩入土深度为h 。

故：m h .2.2712.95.45.90.3=++++=由于第1层厚3.0m，地下水位为离地表2.2m,为了使地下水对承台没有影响，即承台埋深为2.2m，桩基得有效桩长即为27.2-2.2=25m。

桩截面尺寸选用：取350mm×350mm，由施工设备要求，桩分为两节，上段长13m，下段长13m（不包括桩尖长度在内），实际桩长比有效桩长，这是考虑持力层可能有一定的起伏以及桩需要嵌入承台一定长度而留有的余地。

桩基以及土层分布示意如图2.2.1。

图2.2.1土层分布示意3 .确定单桩极限承载力标准值本设计属于二级建筑桩基，当根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力标准值时，宜按下式计算： p pk i sik pk sk uk A q l q u Q Q Q +=+=∑式中sikq --- 桩侧第层土的极限侧阻力标准值如无当地经验值时可按《建筑桩基技术规范》JGJ 94-94中表5.2.8-1（桩的极限侧阻力标准值）取值。

目 录1. 设计资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ １．１ 地质及水文．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ １．１１河床土质：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ １．１２水文．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ １．２土质指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ １．３桥墩、桩、承台尺寸与材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ １．４荷载情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ ２．单桩容许承载力的确定及验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ ３．桩顶及最大冲刷线处荷载Pi 、Qi 、Mi 及P0、Q0、M0的计算．．．．．．．．．．．．．．．．．．．３ ３．１桩的计算宽度b1．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ ３．２桩的变形系数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ ３．３桩顶刚度系数ρ1、ρ2、ρ3、ρ4值计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ ３．４计算承台底面原点0处位移0a 、0b 、0 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５３．５计算作用在每根桩顶上的作用力i P 、i Q 、i M ．．．．．．．．．．．．．．．．．．．．．．．．．．．．５３．６计算最大冲刷线处桩身弯矩0M ，水平力0Q ，及轴向力0P ．．．．．．．．．．．．．．．．．．６ ４．最大弯矩max M 及最大弯矩位置m ax M z 的计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６５．桩在最大冲刷线以下各截面的横向土抗力计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７６．桩顶纵向水平位移验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８ ７．桩身截面配筋计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９ ７．１计算偏心距增大系数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９ ７．２计算受压区高度系数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０ ７．３计算所需纵向钢筋的截面积．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１ ７．４对截面进行强度复核．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２ ７．４１在垂直与弯矩作用平面内．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２ ７．４２在弯矩作用面内．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２ ８．承台结构设计计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４ ８．１桩顶处局部受压验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４ ８．２桩对承台的冲剪验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ ８．３承台受弯、抗剪承载力计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ ９．群桩基础验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ ９．１群桩基础承载力验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ １０．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６1计资料1.1. 地质及水文1.1.1.河床土质：]=200 KPa。

基础工程课程设计课程名称：桩基础课程设计院系：土木工程系专业：年级：：学号：指导教师：西南交通大学目录一、概述 (3)1.1 设计任务 .............................................................................................................................. 3 1.2设计资料 ................................................................................................. 错误!未定义书签。

二、设计计算 ........................................................................................................ 错误!未定义书签。

2.1桩的计算宽度......................................................................................... 错误!未定义书签。

2.2桩的变形系数α ..................................................................................... 错误!未定义书签。

2.3桩顶的刚度系数ρ1，ρ2，ρ3，ρ4。

............................................... 错误!未定义书签。

2.4计算承台底面形心O 点的位移a,b,β................................................ 错误!未定义书签。

可编辑修改精选全文完整版1.设计资料柱底荷载标准组合：Fk=1403KN，M kx=30kN，H kx=22kNM ky=-42kN H ky=-34kN柱底荷载基本组合=柱底荷载标准组合×1.352.选择桩端持力层、承台埋深根据上表土层条件，以碎石混砂层为桩尖持力层，采用钢筋混凝土预制桩，型号。

桩端进入持力层1.0m（>2d）.工程桩桩入土深度h=0.5+3.5+6+11+1=22m，则桩基有效长度为L=22-2.0=20m.桩基尺寸选择400mm x400mm。

本工程桩身混凝土强度等级为C80。

承台用C20级混凝土桩，取f t=1100kPA配置HRB335级ƒy＝300N/mm²。

3.确定单桩极限承载力标准值极限侧阻力标准值q sk粘土q s1k=24kpa淤泥q s2k=12kpa淤泥质粘土q s3k=20kpa碎石混砂q s4k=40kpa极限端阻力标准值q pk q pk=2300kpa=2300x0.42+4x0.4x(24x2+12x6+20x11+40x1)=976kNK取2单桩竖向承载力特征值：R a=Q uk/K=976/2=488kNA-⑦4.确定桩的根数、布桩及承台尺寸 桩距：s=4d=4x400=1600mm,取s=1.6m. 预设承台尺寸：承台的边长a=b=（0.4+0.8）x2=2.4m 。

承台为边长=2.4m 的正方形。

初设承台埋深2m ，承台高度h=1.2m ，桩顶伸入承台50mm ，钢筋保护层取70mm 。

承台的有效高度为：h 0=1.2-0.07=1.13m=1130mm 取承台及其上土的平均重度。

3.34=48822.42.420+1403R G +F ≥n a k K ⨯⨯⨯= 暂取 n=4根。

5.计算桩顶荷载取承台及其上土的平均重度桩顶平均竖向力：Q k =（F k +G k ）/n=（1403+20x2.4x2.4x2）/4=408.35KN<R a =488kN{585.6KN =1.2Ra <416.6KN 400.1KN25.87517.625±408.35=)(4x0.80.81.2)-34+(-42±)(4x0.80.8）1.222+30（±408.35=x ∑x )h H +(M ±y ∑y ）h H +M （±Q =Q 222i i k y k y 2i i k x k x k max min =⨯⨯⨯⨯=相应于作用的基本组合是作用于柱底的荷载设计值为： F=1.35F k =1.35x1403=1894.05kN M=1.35M kx =1.35x30=40.5kN =1.35M ky =1.35x -42=-56.7kN H=1.35H kx =1.35x22=29.7kN =1.35H ky =1.35x -34=-45.9kN扣除承台和其上填土自重后的桩顶竖向设计值： N=F/n=473.5kN2iik y k y 2i i k x k x max minx ∑x )h H +(M ±y ∑y ）h H +M （±N =N=473.5±23.834.9 ={kN kN6.4844.4626.承台受冲切承载力验算①柱边冲切计算：冲切力 kN N F F i l 05.1894005.1894=-=-=∑ 受冲切承载力截面高度影响系数=hp β计算 因为h 0=2m 所以=hp β0.9 冲垮比λ与系数β的计算310.013.135.0000===h a x x λ 647.12.0310.084.02.084.0x 00=+=+=λx β310.013.135.0000===h a y y λ 647.12.0310.084.02.084.0y 00=+=+=λy β)(05.1894626413.111009.0)]35.05.0(647.1)35.05.0(647.1[2h f ]a a [20t hp y 0c y 0y 0c 0可以β）（β）（βkN F kN b b l x =>=⨯⨯⨯+⨯++⨯=+++ ②角柱向上冲切，c 1=c 2=0.6m,a 1x =a 0x =a 1y =a 0y =0.35,λ1x =λ0x =λ1y =λ0y =0.310098.12.0310.056.02.056.0098.12.0310.056.02.056.0y 11x 11=+=+==+=+=λλyx ββ)(6.484190413.111009.0)]2/35.06.0(098.1)2/35.06.0(098.1[h f ]a 2/a [max 0t hp 11y 1y 121可以β）（β）（βkN N kN c c x x =>=⨯⨯⨯+⨯++⨯=+++ 7.承台受剪切承载力计算 剪跨比与以上冲切跨比相同。

目录2 桩基础课程设计.............................................................................................................. - 2 -2.1设计资料................................................................................................................. - 2 -2.1．1地形........................................................................................................... - 2 -2.1．2工程地质条件......................................................................................... - 2 -2.1．3岩土设计技术参数................................................................................ - 3 -2.1．4水文地质条件......................................................................................... - 3 -2.1．5场地条件.................................................................................................. - 4 -2.1．6上部结构资料......................................................................................... - 4 -2.1．7本人设计资料......................................................................................... - 4 -2.2 灌注桩基设计....................................................................................................... - 5 -2.2．1单桩承载力计算..................................................................................... - 5 -2.2．2桩基竖向承载力验算........................................................................... - 6 -2.2．3承台设计.................................................................................................. - 8 -2.2．4桩身结构设计....................................................................................... - 11 -2.2．5桩身构造设计.......................................................... 错误！未定义书签。

中南大学课 程 设 计题 目 铁路桥墩桩基础课程设计 专 业土木工程桥梁专业学生姓名 学 号 指导老师一、确定基桩几何尺寸及所需桩数1.从地址和地下水位情况选定持力层，这里选8.8m 厚的中密粗砂层，按照摩 擦桩初步估算桩数。

2.考虑选择较硬土层作为桩端持力层（强度较高、压缩性较低的粘性土、粉土、中密或密实的砂土、砾石土以及中风化或微风化的岩层，是常用的桩端持力层），根据地质条件，将桩端定在粗砂层。

桩端全截面进入持力层的深度，对于砂土不宜小于1.5d ，取桩的直径d=1m ，桩长l=41m ，标高为-7.69m 处，桩端进入持力层深度为4.18m.3.成桩方式：钻孔灌注桩；钻孔机具为Φ100cm 旋转钻机。

4估算桩数（按双孔重载估算）： 按照公式：][p Nμn ∑⋅=其中，N:承台顶面的竖向力；经验系数μ，桥梁桩基采用 μ=1.3~1.8 取1.5。

5单桩的轴向受压容许承载力按下试计算：'02222[](43)6430510436 2.510 1 43050150630Mpa k d k d σσγγ=+-+=⨯⨯-+⨯⨯⨯=++=＋（）在桩长范围内，各土层的极限摩阻力和土层厚度： 软塑砂粘土 MPa f 451= 厚度m l 52.21= 粉砂 MPa f 402= 厚度m l 5.92= 淤泥质砂粘土 MPa f 253= 厚度 m l 4.13= 细砂（中密） MPa f 504= 厚度 m l 4.234= 粗砂（中密） MPa f 805= 厚度 m l 18.45=18629.071.57.56,8[]3696.16N n n p μ∑=⋅=⨯=∴取根 ，验算后再做调整。

二、桩在承台底面的布置及与承台的连接方式1桩在承台地面的布置按行列式型如下图： ①.承台尺寸采用任务书中所示尺寸。

②．查《桥规》知，当m d 1≥时，最外一排柱至承台底板边缘的净距不得小于d 3.0且不得小于0.5m ，且钻孔灌注桩的桩中心距不应小于d 3，根据承台尺寸及以上布桩原则，桩的初步分布如下图所示：2桩与承台的连接方式桩与承台的连接方式采用主筋伸入式（适用于钻孔灌注桩），桩身应伸入台0.1~0.15m ，箍筋采用φ8以上直径的钢筋，主筋采用φ16以上的钢筋。

目录一、桩基础设计题目 (1)二、桩的初步确定 (1)三、确定单桩竖向承载力 (1)四、确定桩数及布桩 (1)五、基桩承载力验算 (2)六、承台计算 (2)七、桩身结构强度计算及配筋 (3)八、桩顶位移验算 (3)九、绘制桩基础施工详图 (3)主要参考资料 (3)一、桩基础设计题目苏州斜拉桥如图所示，设计其一侧塔柱下的桩基础。

图 苏州斜拉桥及其地层剖面示意图已知塔柱的截面尺寸为mm mm 35004500⨯，作用在基础顶面的荷载效应基本组合及其设计值分别为：F =20000kN ，M =3000kN.m ，H =500kN 。

二、桩的初步确定初步设桩为直径600mm 的钢筋混凝土预制圆桩，选择桩端持力层为石灰岩，桩端进入持力层深度为1m ；取桩尖长为1.5d=0.9m ；桩顶嵌入承台深度为0.1m ；则桩长为l=0.1m+13m+1m+0.9m=15m 取桩身材料：混凝土强度等级为C30，钢筋为HRB335，初选钢筋825Φ三、确定单桩竖向承载力由桩材料有关强度设计值为213.8/c f N mm =；2'280/y f N mm =。

桩的截面面积22300282743.3p A mm π=⨯=，2'3927s A mm =。

对于预制混凝土桩，取1ϕ=,1c ψ= ,则单桩竖向承载力设计值为=5001417.54N=5001.42kN四、确定桩数及布桩（1）确定桩数n由初步定的承台底面尺寸及埋深可得，承台及承台上土的自重 则桩数为200009000(1.1~1.2)(1.1~1.2) 6.38~6.965001.42F G n R ++≥=⨯= 取桩数n=8根。

（2）布桩 由设计要求，桩的中心距要求五、基桩承载力验算（1）验算基桩竖向承载力 验算如下：max max 22200009000(30005003) 4.43155.6810 4.44y iM x F G N n x +++⨯⨯=+=+=⨯∑kN max min 22200009000(30005003) 4.42644.3210 4.44y i M x F G N n x +++⨯⨯=-=-=⨯∑kN 六、承台计算1、承台高度的验算设承台高度为h=1500mm ，采用C30混凝土，213.8/c f N mm =；钢筋为HRB335，21.1/t f N mm =；2300/y f N mm =按构造要求，承台保护层厚度70mm ≥，主要考虑桩顶深入承台的部分。

基础工程课程设计计算书目录一、设计资料 (4)二、确定桩的长度和承台埋深 (5)三、确定单桩的竖向承载力 (5)四、轴线选择 (5)五、初步确定桩数及承台尺寸 (5)六、群桩基础中单桩承载力验算 (6)七、确定桩的平面布置 (6)八、承台结构计算 (6)1、桩顶最大竖向力 (6)2、承台受弯验算及承台配筋 (6)3、承台柱下抗冲切验算 (7)4、承台角桩抗冲切验算 (8)5、承台抗剪验算 (9)九、单桩配筋设计和计算 (10)一、设计资料1、工程概况某综合楼，框架结构，柱下拟采用桩基础。

柱尺寸400X400，柱网平面布置见图1。

室外地坪标高同自然地面，室内外高差450mm。

上部结构传至柱底的荷载效应见表1、表2，表中弯矩、水平力的作用方向均为横向。

对于任意一位学生，荷载效应的取值为表内值加学号的后两位乘以10。

如某同学学号后两位是21，则该同学在计算①轴交B轴处的柱荷载效应标准组合的取值为：轴向力=1765+21×10=1975 kN，相应的计算弯矩和水平荷载以及荷载效应的基本组合值。

表1 柱底荷载效应标准组合值图1 柱网平面布置2、工程与水文地质条件建筑场地平整，地层及物理力学参数见表3。

场地抗震设防烈度为7度，场地内砂土不会发生液化现象。

拟建场区地下水位深度位于地表下3.5m，地下水对混凝土结构无腐蚀性。

表3 地基岩土物理力学参数3、材料混凝土强度等级为C25～C30，钢筋采用HPB235、HRB335级。

二、确定桩的长度和承台埋深1、材料信息：柱混凝土强度等级：30C桩、承台混凝土强度等级：30C 2/43.1mm N f t = 钢筋强度等级：235HpB 2/210mm N f y = 钢筋强度等级：335HRB 2/300mm N f y =2、确定桩的长度及截面尺寸：根据设计资料，选第四层粉质粘土为持力层，进入持力层2.1m ，承台埋深2.5m ，桩长11m 。

截面尺寸选为350mmx350mm 。
