园林设计绘图技巧

园林景观绘图与造型设计技法分享引言：园林景观设计是一门综合性的学科，旨在通过合理的布局和精心的造型，创造出宜人、美丽、舒适的室外环境。

绘图和造型设计是园林景观设计过程中不可或缺的重要环节。

本文将分享一些关于园林景观绘图和造型设计的技法，希望能够对从事或有兴趣从事园林景观设计的人士有所帮助。

一、绘图技法1. 透视法：透视法是绘制三维空间的常用方法。

在园林景观设计中，透视法可以用来展示建筑物、道路、植物等元素的立体感。

通过合理运用透视法，可以使设计图更加生动、立体，提升观赏性和表现力。

2. 色彩运用：色彩是园林景观设计中不可或缺的元素之一。

在绘图过程中，合理运用色彩可以增强设计图的表现力和吸引力。

例如，使用明亮的色彩来突出主题区域，使用柔和的色彩来营造舒适的氛围。

此外，还可以利用色彩对比来突出重点元素，提升设计效果。

3. 线条处理：线条是绘图中最基本的元素之一。

在园林景观设计中，线条可以用来表达路径、边界和轮廓等。

在绘图过程中，要注意线条的粗细、曲直和变化等，以达到表现出不同元素的效果。

例如，使用粗线条来表达主要道路，使用细线条来表达细节。

二、造型设计技法1. 比例关系：园林景观设计中的比例关系非常重要。

通过合理的比例关系，可以使设计的元素相互协调，整体感更强。

在进行造型设计时，要注意各个元素之间的比例关系，避免出现过大或过小的情况。

2. 空间布局：空间布局是园林景观设计中的关键环节之一。

在进行造型设计时，要考虑到空间的功能需求和使用需求，合理布局各个功能区域。

同时，还要注意空间的开放性和流动性，使人们在其中能够自由活动，并享受到美好的景观。

3. 材料选择：材料选择是园林景观设计中的重要考虑因素之一。

在进行造型设计时，要选择合适的材料来表达设计的意图和风格。

例如，使用天然石材可以营造自然、原始的感觉，使用金属材料可以营造现代、简洁的感觉。

通过合理选择材料，可以使设计更加贴近自然，与周围环境相协调。

结语：园林景观绘图和造型设计是园林景观设计过程中不可或缺的重要环节。

园林制图规范园林制图规范是指在园林设计和施工过程中所遵循的一系列规定和标准。

通过制图规范，可以确保园林项目的设计与施工质量，使园林景观更加美观和功能完善。

以下是一些常见的园林制图规范：1.比例尺：在园林制图中，比例尺的选择非常重要。

比例尺决定了不同元素在图纸上的大小和位置关系。

常见的比例尺有1:100、1:200和1:500等。

选取合适的比例尺能够更准确地表达设计意图。

2.图纸布局：园林制图中，图纸的布局应该清晰明了，注释和文字要清晰可读。

每一张图纸应该包含必要的信息，包括设计方案、图例、缩略图等。

同时，图纸的尺寸应根据实际需求进行调整，以保持清晰度和可读性。

3.图例和符号：图例是园林制图中常用的一种标志，用于解释和表示不同元素的含义和特点。

常见的图例有树木、花坛、草坪等。

符号是用来表示具体元素的图形，如点表示树木、线表示路径等。

图例和符号的使用应统一、准确，方便理解和识别。

4.高差标注：园林设计中经常涉及到地形的变化，因此需要对高差进行标注。

高差标注可以使用等高线、高程值和特定符号等方式。

标注要准确、清晰，在图纸上能够直观体现出地形的变化情况。

5.细节图：在园林制图中，细节图的作用非常重要。

细节图能够更加详细地展示设计要素的构造和细节，如花坛、雕塑、灯光等。

细节图应该按照比例尺进行设计，并标明材料、尺寸和施工要求等。

6.植物清单：园林设计中的植物选择也是非常重要的一环。

在图纸中应包含植物列表，包括植物名称、数量、尺寸和植植位置等信息。

植物清单能够帮助园林施工人员准确选择和布置植物，确保设计的一致性和可行性。

7.施工标准：园林制图中，应该包含详细的施工标准和规范。

这些标准和规范包括材料的选取、尺寸的精确度、施工过程和施工方法等。

施工标准的制定和执行能够保证园林项目的质量和安全性。

总之，园林制图规范对于园林设计和施工来说非常重要。

通过遵循规范，可以确保园林项目的质量和效果，使园林景观更加美观、实用和可持续。

园林施工图纸绘制，掌握这五点就够了1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供服务依据,是指导园林土方工程施工的技术性文件。

凹形施工图主要包括平面图、断面图和这种做法说明等。

(二)绘制要求1.平面图(1)图的比例尺为1:100~1:500。

(2)画等高线。

外观设计地形和原地形的高程用等高线将原表示,等高距为0.25--0.5m。

水池池底高程若用等高线圆周坦承,水面要标出最低、最高及常水位。

(3)标注高程。

标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。

(4)画出排水方向、雨水口位置。

必要时可增加土方调配图,方格为2m×2m~l0m×10m,注明各方格交点云峰原塔顶标高、设计标高及填挖高度,并列出土方平衡表格。

2.断面图对于重点地区、下坡变化复杂地段可增加断面图。

并标明各关键部位的标高。

图的比例尺为1:20--1:50。

3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等演算法加以说明。

2、施工总平面图内容与用途,绘图要求:施工分布区总平面图表示用地区域范围的总体综合设计的内容,是个股表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划参照的依据。

(二)绘图要求(1)图的比例尺为1:100~1:500。

(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。

坐标网格一般为2m×2m--10m×10m,其方向尽量与测量坐标网格一致。

(3)图中要注明基准点、基准线。

伯德角要同时注明标高。

(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的爱宕山,它们的衔接部分亦要做若干标注的标注。

3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导徽派道路和广场施工的技术性图样,它能够地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

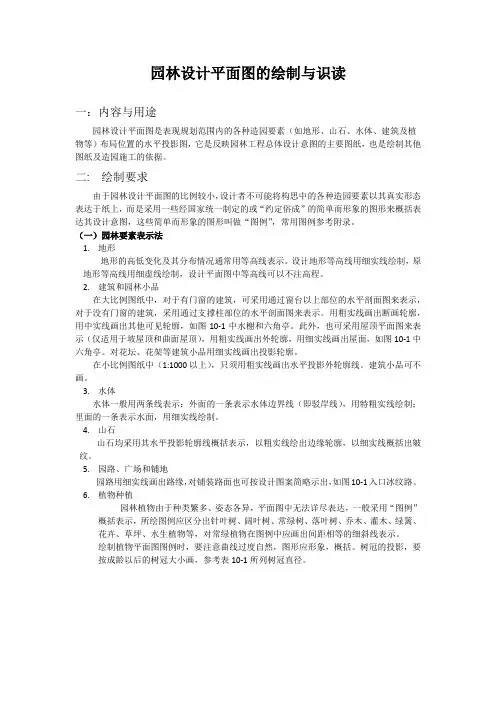

园林设计平面图的绘制与识读一：内容与用途园林设计平面图是表现规划范围内的各种造园要素（如地形、山石、水体、建筑及植物等）布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其他图纸及造园施工的依据。

二: 绘制要求由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形态表达于纸上，而是采用一些经国家统一制定的或“约定俗成”的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫做“图例”，常用图例参考附录。

（一）园林要素表示法1.地形地形的高低变化及其分布情况通常用等高线表示。

设计地形等高线用细实线绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。

2.建筑和园林小品在大比例图纸中，对于有门窗的建筑，可采用通过窗台以上部位的水平剖面图来表示，对于没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示。

用粗实线画出断画轮廓，用中实线画出其他可见轮廓，如图10-1中水榭和六角亭。

此外，也可采用屋顶平面图来表示（仅适用于坡屋顶和曲面屋顶），用粗实线画出外轮廓，用细实线画出屋面，如图10-1中六角亭。

对花坛、花架等建筑小品用细实线画出投影轮廓。

在小比例图纸中（1:1000以上），只须用粗实线画出水平投影外轮廓线。

建筑小品可不画。

3.水体水体一般用两条线表示：外面的一条表示水体边界线（即驳岸线），用特粗实线绘制；里面的一条表示水面，用细实线绘制。

4.山石山石均采用其水平投影轮廓线概括表示，以粗实线绘出边缘轮廓，以细实线概括出皴纹。

5.园路、广场和铺地园路用细实线画出路缘，对铺装路面也可按设计图案简略示出，如图10-1入口冰纹路。

6.植物种植园林植物由于种类繁多、姿态各异，平面图中无法详尽表达，一般采用“图例”概括表示，所绘图例应区分出针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细斜线表示。

绘制植物平面图图例时，要注意曲线过度自然，图形应形象，概括。

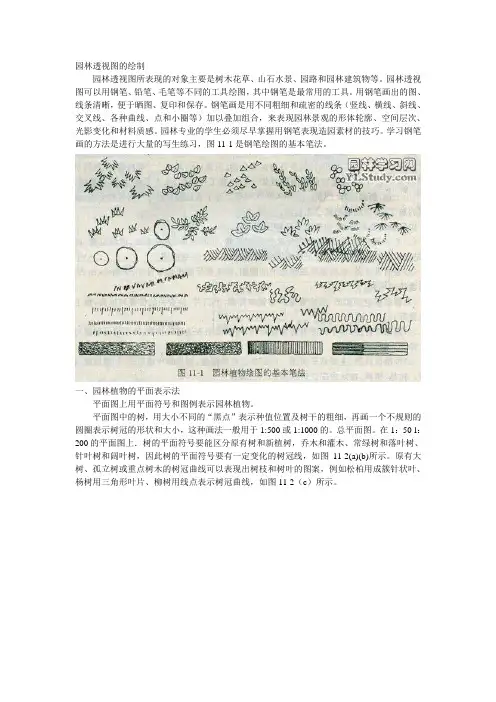

园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。

园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。

用钢笔画出的图、线条清晰，便于晒图、复印和保存。

钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。

园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。

学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。

一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。

平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。

总平面图。

在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。

原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。

树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。

园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。

绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。

落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。

修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。

平面图上常用草地衬托树木，草坪用小圆点、线点来表示。

点草地时，凡草地边缘、建筑边缘处一般点得密些，然后逐渐越点越稀，如图11-5所示。

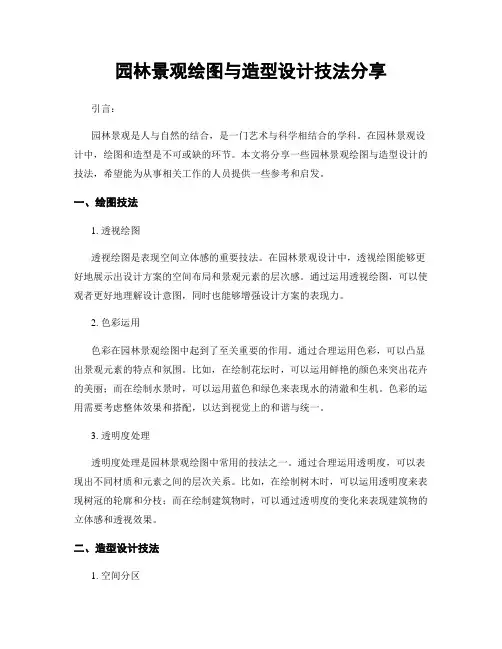

园林景观绘图与造型设计技法分享引言：园林景观是人与自然的结合，是一门艺术与科学相结合的学科。

在园林景观设计中，绘图和造型是不可或缺的环节。

本文将分享一些园林景观绘图与造型设计的技法，希望能为从事相关工作的人员提供一些参考和启发。

一、绘图技法1. 透视绘图透视绘图是表现空间立体感的重要技法。

在园林景观设计中，透视绘图能够更好地展示出设计方案的空间布局和景观元素的层次感。

通过运用透视绘图，可以使观者更好地理解设计意图，同时也能够增强设计方案的表现力。

2. 色彩运用色彩在园林景观绘图中起到了至关重要的作用。

通过合理运用色彩，可以凸显出景观元素的特点和氛围。

比如，在绘制花坛时，可以运用鲜艳的颜色来突出花卉的美丽；而在绘制水景时，可以运用蓝色和绿色来表现水的清澈和生机。

色彩的运用需要考虑整体效果和搭配，以达到视觉上的和谐与统一。

3. 透明度处理透明度处理是园林景观绘图中常用的技法之一。

通过合理运用透明度，可以表现出不同材质和元素之间的层次关系。

比如，在绘制树木时，可以运用透明度来表现树冠的轮廓和分枝；而在绘制建筑物时，可以通过透明度的变化来表现建筑物的立体感和透视效果。

二、造型设计技法1. 空间分区空间分区是园林景观设计中的基本要素之一。

通过合理划分空间，可以使不同功能的区域相互独立，同时又能够保持整体的连贯性。

在进行空间分区时，需要考虑到人流线和视觉导向，以及功能需求和美学要求，从而达到设计方案的完美呈现。

2. 材料运用材料的选择和运用对于园林景观的造型设计至关重要。

通过合理选择不同的材料，可以表现出不同的质感和风格。

比如，在绘制庭院时，可以运用石材、木材和植物等材料，以打造出自然、舒适的环境；而在绘制公园时，可以运用金属、玻璃等现代材料，以展示出现代化和科技感。

3. 线条处理线条是园林景观设计中的重要元素之一。

通过合理运用线条，可以表现出不同元素之间的联系和流动感。

比如，在绘制道路时，可以运用曲线线条来增加景观的变化和动感；而在绘制花坛时，可以运用弧线线条来突出花卉的柔美和优雅。

CAD软件在园林景观设计中的高效使用技巧与案例CAD（计算机辅助设计）软件在园林景观设计中扮演着重要的角色。

它提供了一种高效的方式来创造和处理设计元素，使设计师能够更快速、准确地完成他们的工作。

本文将介绍CAD软件在园林景观设计中的高效使用技巧，并通过一些实际案例来说明这些技巧的应用。

第一项技巧是使用CAD软件的几何工具来创建基本的设计元素。

例如，使用直线工具创建各种边界线、路径和园区分隔线。

使用圆形工具创建池塘、喷泉和景观装饰物等。

这些基本的几何形状可以在设计过程中轻松地进行调整和修改，以满足不同的设计需求。

第二项技巧是使用CAD软件的图层管理功能。

图层功能允许设计师将不同类型的元素分开管理，使得设计过程更加高效。

例如，可以创建一个图层用于路径，一个图层用于植物，一个图层用于景观装饰等。

通过单击图层管理器中的复选框，可以方便地打开或关闭相应的图层。

这样一来，设计师可以在处理不同元素时更加专注，同时也方便后续修改。

第三项技巧是使用CAD软件的编辑工具进行元素的修改和调整。

CAD软件提供了各种实用的编辑工具，如移动、缩放、旋转和镜像等。

通过这些工具，设计师可以对设计元素进行精确的修改和调整。

例如，可以使用移动工具将植物从一个位置移动到另一个位置，使用缩放工具调整池塘的大小，使用旋转工具改变景观装饰物的角度等。

这些编辑工具的使用，使得设计师能够更加自由灵活地表达他们的设计思想。

除了以上的技巧，CAD软件还提供了一些高级功能，如3D建模和渲染。

3D建模使设计师可以将设计元素以三维形式呈现，使得设计更加立体。

通过CAD软件的渲染功能，设计师可以添加光照效果、材质和纹理等，使得设计更加真实逼真。

这些高级功能为园林景观设计师提供了更多的表现手段，帮助他们更好地展示设计理念和主题。

下面我将通过一个实际案例来说明CAD软件在园林景观设计中的高效使用技巧。

这是一个大型公园的设计项目，设计要求包括景观路径、座椅区、植物群落和水景等元素。

园林设计图纸的绘制与阅读园林设计图纸是园林设计师将自己的创意和想法转化为可视化的工具，也是施工人员进行施工的重要依据。

对于园林行业的从业者和爱好者来说，掌握园林设计图纸的绘制与阅读方法至关重要。

一、园林设计图纸的绘制（一）前期准备在绘制园林设计图纸之前，设计师需要进行充分的前期准备工作。

首先，要对设计场地进行详细的勘察和分析，包括地形、土壤、气候、植被等自然条件，以及周边环境、交通、人流等社会因素。

其次，要与业主进行充分的沟通，了解业主的需求和期望，确定设计的主题和风格。

最后，要收集相关的资料和案例，借鉴前人的经验和教训，为自己的设计提供参考。

（二）绘图工具和材料绘制园林设计图纸需要用到一系列的工具和材料，如绘图板、丁字尺、三角板、比例尺、铅笔、橡皮擦、针管笔、马克笔、彩铅、绘图纸等。

不同的工具和材料具有不同的特点和用途，设计师需要根据自己的习惯和需求进行选择。

（三）图纸内容1、平面图平面图是园林设计图纸中最基本的一种，它展示了园林的整体布局和空间关系。

平面图包括地形、建筑物、道路、广场、水体、植被等元素，需要用不同的符号和线条来表示。

在绘制平面图时，要注意比例的准确性和布局的合理性，使各个元素之间相互协调、相互呼应。

2、剖面图剖面图是展示园林竖向空间关系的图纸，它可以帮助我们了解地形的起伏、建筑物的高度、水体的深度等信息。

剖面图通常沿着重要的轴线或关键部位绘制，需要标注出标高、尺寸等数据。

3、立面图立面图是展示园林建筑物和景观元素外立面的图纸，它可以帮助我们了解建筑物的外观、材质、色彩等信息。

立面图需要标注出尺寸、材质、色彩等数据，使施工人员能够准确地进行施工。

4、效果图效果图是展示园林设计最终效果的图纸，它可以帮助业主直观地感受到园林的美景。

效果图通常采用手绘或电脑绘制的方式，需要注意色彩的搭配、光影的效果、材质的表现等，使效果图更加逼真、生动。

（四）绘图步骤1、确定比例和图幅根据设计场地的大小和复杂程度，确定合适的比例和图幅。
