电梯常用计算说明书共53页

莱茵贝格电梯电梯设计计算书产品型号：TKJ/LME3100(A)-1600/2.5产品名称：有机房乘客电梯编制：审核：批准：莱茵贝格电梯（北京）有限公司2017年8月莱茵贝格电梯（北京）有限公司LME Lift Machinery ＆ Equipment总70 页第 2 页总70 页第 6 页总70 页第8 页总70 页第9 页总70 页第12 页莱茵贝格电梯（北京）有限公司LME Lift Machinery ＆ Equipment设计计算书部分：TKJ/LME3100(A)编号：JS001-05页数：共5页第2页日期：2017.08.06H5.2.5轿厢意外移动保护装置的选型计算H5.2.5.3、UCMP检测子系统的选型：本梯选用苏州汇川技术有限公司MCTC-SCB-A1轿厢意外移动保护安全装置（检测子系统）型式试验合格证编号：TSX F38001420160011该型号轿厢意外移动保护装置（检测子系统）：1、硬件组成：含有电子元件的安全电路+接触器；2、检测元件安装位置：传感器安装在轿顶；3、检测到意外移动时轿厢离开层站的距离：≤120mm；4、制停子系统型式：作用于曳引轮或只有两个支撑的曳引轮轴上的制停部件；5、响应时间：≤100ms；其中含有电子元件的安全电路响应时间≤15ms；接触器响应时间≤85ms；6、适用工作环境：室内；H5.2.5.3、UCMP自监测子系统的选型：本梯选用苏州汇川技术有限公司UCMP-MBF轿厢意外移动保护安全装置（自监测子系统）型式试验合格证编号：TSX F38001420160012该型号轿厢意外移动保护装置（自监测子系统）：1、自监测方式：周期性验证驱动主机制动器的制动力，验证周期不大于24h;2、硬件组成：控制装置+调速装置+编码器；3、自监测元件：控制装置型号：MCTC-MCB-C2系列；调速装置型号：NICE-L-C系列；编码器型号：不限4、自监测元件安装位置：控制装置和调速装置安装于控制柜内，编码器装在主机上。

【最新整理，下载后即可编辑】电梯常用计算简介1曳引电动机客容量校核：)(102 vK)(1 Q kW N η-=式中：N —电动机功率（kW ）； K —电梯平衡系数； Q —额定载重量（kg ）； V —额定速度（m/s ）；． η—机械传动总效率；（教材（3-6）的V 应该为曳引轮节经线速度，或把公式中的 i 去掉，否则计算会出错）根据功率的定义和换算关系， 102k g f .m /s =1k W102⇐101.972⇐1000kgf/g n (重力加速度)102vK)(1 Q - 电梯满载上升工作时理论功率电机的功率应折算电梯机械传动总效率η，对蜗轮蜗杆曳引机电梯η=0.5-0.65, 对无齿轮曳引机电梯η=0.8-0.85,η102 v K)(1 Q - 电机的功率例设电梯额定载重量Q=2000kg ，额定速度v=0.5m/s,钢丝绳曳引比i=2，平衡系数k=0.5，曳引轮直径D=640mm ，盘车手轮直径d=400mm ，减速器减速比为I=32，机械传动总效率η=0.68。

请校核曳引电动机功率N ； 解：kWQv K N 2.768.01025.02000)5.01(102)1(=⨯⨯⨯-=-=η电动机的校核还应包括曳引机过载能力校核、起制动时间验算；电动机热容量验算。

2 曳引机输出扭矩M 1()Nm n 9500Ni ηΜ11=，式中，N 1—电动机功率；( kW)1n —电梯额定转速,r/min ；η一曳引机总效率，由曳引机厂提供；或根据蜗杆头数Z 1及减速箱速比i 来估算，Z 1=1，η=0.75～0.70； Z 1＝2，η=0.82～0.75； Z 1＝3，η=0.87～0.82；Z 1=41，η=0.92～0.87。

（i 数值大效率低）3 曳引机高速轴最大扭矩实际正常运行最大扭矩M 按超载10%计算（平衡系数ϕ按最小取值）。

m)(N 2rg )QD (1.1Μn1•-=k ， M ＜M 1则满足要求。

【最新整理，下载后即可编辑】电梯常用计算简介1曳引电动机客容量校核：)(102 vK)(1 Q kW N η-=式中：N —电动机功率（kW ）； K —电梯平衡系数； Q —额定载重量（kg ）； V —额定速度（m/s ）；． η—机械传动总效率；（教材（3-6）的V 应该为曳引轮节经线速度，或把公式中的 i 去掉，否则计算会出错）根据功率的定义和换算关系， 102k g f .m /s =1k W102⇐101.972⇐1000kgf/g n (重力加速度)102vK)(1 Q - 电梯满载上升工作时理论功率电机的功率应折算电梯机械传动总效率η，对蜗轮蜗杆曳引机电梯η=0.5-0.65, 对无齿轮曳引机电梯η=0.8-0.85,η102 v K)(1 Q - 电机的功率例设电梯额定载重量Q=2000kg ，额定速度v=0.5m/s,钢丝绳曳引比i=2，平衡系数k=0.5，曳引轮直径D=640mm ，盘车手轮直径d=400mm ，减速器减速比为I=32，机械传动总效率η=0.68。

请校核曳引电动机功率N ； 解：kWQv K N 2.768.01025.02000)5.01(102)1(=⨯⨯⨯-=-=η电动机的校核还应包括曳引机过载能力校核、起制动时间验算；电动机热容量验算。

2 曳引机输出扭矩M 1()Nm n 9500Ni ηΜ11=，式中，N 1—电动机功率；( kW)1n —电梯额定转速,r/min ；η一曳引机总效率，由曳引机厂提供；或根据蜗杆头数Z 1及减速箱速比i 来估算，Z 1=1，η=0.75～0.70； Z 1＝2，η=0.82～0.75； Z 1＝3，η=0.87～0.82；Z 1=41，η=0.92～0.87。

（i 数值大效率低）3 曳引机高速轴最大扭矩实际正常运行最大扭矩M 按超载10%计算（平衡系数ϕ按最小取值）。

m)(N 2rg )QD (1.1Μn1•-=k ， M ＜M 1则满足要求。

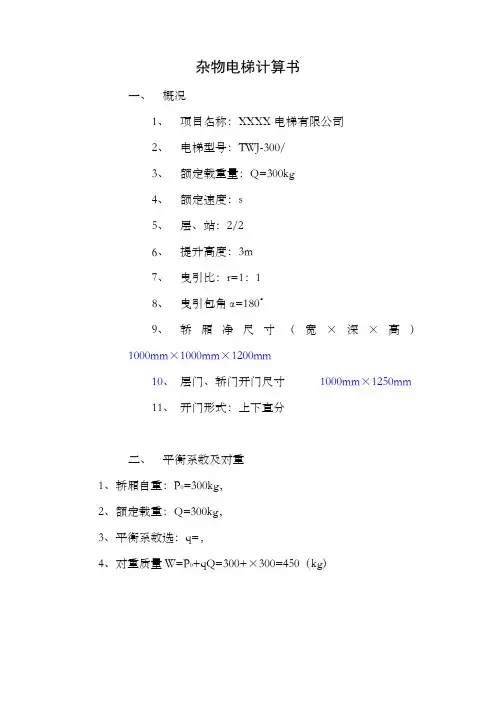

杂物电梯计算书一、概况1、项目名称：XXXX电梯有限公司2、电梯型号：TWJ-300/3、额定载重量：Q=300kg4、额定速度：s5、层、站：2/26、提升高度：3m7、曳引比：r=1：18、曳引包角α=180°9、轿厢净尺寸（宽×深×高）1000mm×1000mm×1200mm10、层门、轿门开门尺寸1000mm×1250mm11、开门形式：上下直分二、平衡系数及对重1、轿厢自重：P0=300kg，2、额定载重：Q=300kg，3、平衡系数选：q=，4、对重质量W=P0+qQ=300+×300=450（kg）三、 曳引机选型计算 1、 曳引电动机功率计算 选择有齿曳引机式中：v ——额定速度，v=s 当曳引比r=1:1时，η=N =300×(1－=（kw102×2、选择曳引机选用常熟鑫达生产的XD100型曳引机，其参数如下： 额定功率N 0=3Kw ，额定转速1440r/min ，减速比i=62:1=62， 主轴静载2000KG ，额定转矩500Nm, 曳引轮节径D=325mm=，曳引钢丝绳根数与直径n 0×d r =3×φ8 绳轮槽形切口角β=°，γ=30° 3、校核（1）功率N 0=3kw>N=（kw ），通过。

（2）电动机变频调定额定转速电动机额定转速为1440r/min ，通过。

功率N=QV （1－q ） 102ηn1=60υir =60××61×1πDπ×=（r/min ）（3）实际正常运行最大扭矩M 按超载10%计算M =331Nm<额定转矩500Nm ，通过。

（4）直径校核 D/ d r =325/8=，通过。

（5）主轴最大静载荷GG =<主轴允许静载2000 Kg ，通过。

（6）满载轿厢盘车力F 1的计算 F 1=（1－q ）QD g n /ri ηD 1式中：D 1——盘车轮直径，D 1==550mm ， F 1=（1－）×300××(2×9××=（N ） ＜400N四、 曳引条件计算 1、e f α的计算M=－q)QDg n=－0. 5)×300××=331（Nm ）2r2×1G= （P 0+）+ 1sin(α－90°)（P 0+qQ ）2G =(300+×450) + 1 sin(180°－90°)（300+×450）2式中：α——曳引包角，α=180°=πf——当量摩擦系数4 (cos γ－sin)f =μ2=μf o π－β－γ－sinβ+sinγ式中：μ——摩擦系数，β=°，γ=30°4( cos30°－sin°f 0=22=π－°－30°－°+sin30°（1）装载工况时，μ=f=μf0=×=e fα=e×π=≈（2）紧急制停工况时，μ== 1+v/101+10f=μf0=×=e fα=eπ=（3）滞留工况时，μ=f=μf0=×=e fα=eπ=2、装载工况1.25倍的载重量，轿厢位于最低层。

电梯选用参数Q 额定载重量Q=400kg v e额定速度v=0.4m/s轿厢尺寸（宽*深*高）开门方式开门尺寸（宽*高）1000mm *1300mm *2100mm 旁开双折800mm *2000mmH trv最大提升高度H trv =12m C i电梯曳引绳曳引比Ci= 2：1d r n s 曳引绳绳径绳数4-φ8，产品规格：8×19s曳引钢丝绳d r =8mmn s =4D t曳引轮直径D t =200mm D p导向轮、轿顶轮、对重轮直径D p =200mmK dz平衡系数K dz =0.45P 轿厢自重P=400kgW yys 曳引钢丝绳重量:每米重0.218kg/mw yys =55.6kgW dl 随行电缆重量: 每米重7米重量W dz对重重量600kga max加减速度最大值0.5m/s2曳引机、电动机参数α曳引轮包角α=180度β曳引轮槽型中心角β=90度γ槽角度γ=30度η电梯运行的总效率η=0.9N m电机功率 1.1kwv l曳引机节径线速度0.7955m/sn\m电机转速76 rpm轿厢导轨T75限速器动作速度0.536m/s＜V动＜0.64m/s安全钳瞬时式动作缓冲器聚氨酯，行程H=60mm一、电动机功率计算对于交流电梯而言，当平衡系数K dz≤0.5时，通常用下列公式计算，即能满足要求：N=（1- K dz）Qv l /(102ηCi) （KW）（1）上式中：K dz——平衡系数；φ=0.45Q——额定载荷；Q=400Kgv l——曳引机节径线速度；v l =0.7955m/sη——电梯运行的总效率；取η=0.9C i——曳引机曳引比；C i =2：1代入（1）式，N=（1-0.45）×400×0.7955/（102×0.9×2）=0.95(KW)选用VM450曳引机，电机功率N=1.1KW，其功率满足上式计算要求。

二、电梯运行速度的计算：根据公式：V=π×D×n m / (60×C i)上式中：D ——曳引轮节圆直径, D=200mmn m ——电机的转速, n m=76rpmC i ——曳引比；C i =2：1V=(3.14×0.2×76)/ (60×2)=0.4m/s选用曳引机能够满足速度要求。

莱茵贝格电梯2017年8月莱茵贝格电梯（北京）有限公司总70 页第8 页H5.2.5.3、UCMP检测子系统的选型：本梯选用苏州汇川技术有限公司MCTC-SCB-A1轿厢意外移动保护安全装置（检测子系统）型式试验合格证编号：TSX F38001420160011该型号轿厢意外移动保护装置（检测子系统）：1、硬件组成：含有电子元件的安全电路+接触器；2、检测元件安装位置：传感器安装在轿顶；3、检测到意外移动时轿厢离开层站的距离：≤120mm；4、制停子系统型式：作用于曳引轮或只有两个支撑的曳引轮轴上的制停部件；5、响应时间：≤100ms；其中含有电子元件的安全电路响应时间≤15ms；接触器响应时间≤85ms；6、适用工作环境：室内；H5.2.5.3、UCMP自监测子系统的选型：本梯选用苏州汇川技术有限公司UCMP-MBF轿厢意外移动保护安全装置（自监测子系统）型式试验合格证编号：TSX F38001420160012该型号轿厢意外移动保护装置（自监测子系统）：1、自监测方式：周期性验证驱动主机制动器的制动力，验证周期不大于24h;2、硬件组成：控制装置+调速装置+编码器；3、自监测元件：控制装置型号：MCTC-MCB-C2系列；调速装置型号：NICE-L-C系列；编码器型号：不限4、自监测元件安装位置：控制装置和调速装置安装于控制柜内，编码器装在主机上。

5、工作环境：室内P2莱茵贝格电梯（北京）有限公司设计计算书部分：TKJ/LME3100(A)编号：JS001-05LME Lift Machinery ＆ Equipment H5.2.5轿厢意外移动保护装置的选型计算页数：共5页第3页日期：2017.08.06H5.2.5.4、UCMP系统整合计算：依据GB7588-2003《电梯制造与安装安全规范》1号修改单中9.11.5规定：轿厢意外移动保护装置应在下列距离内制停轿厢：（下图）a）与检测到轿厢意外移动的层站的距离不大于1.20m；b）层门地坎与轿厢护脚板最低部分之间的垂直距离不大于0.20m；c）按5.2.1.2设置井道围壁时，轿厢地坎与面对轿厢入口的井道壁最低部件之间的距离不大于0.20m；d）轿厢地坎与层门门楣之间或层门地坎与轿厢门楣之间的垂直距离不小于1.00m。

技密 A(工场)HGP 电梯安装调试手册第 1 页 共 53 页前言本资料介绍 HGP 型电梯，该梯种以集成了变频控制和逻辑控制的 EV-ECD03（MCUB）控制 板、SCL 串行通讯系统和 SF2-DSC 永磁同步薄形门机系统作为电气的关键组成部分，并基本使 用了 NPM 型电梯的机械系统。

资料编写目的：随着 HGP 电梯的开发成功，在工程方面需要提供安装、调试、维修和保养 各项工作的技术说明。

本资料是根据 HGP 电梯的技术特点，列出电梯在工程环节中所需使用的 资料。

HGP 电梯电气系统最大的特点是将 GVF-II 电梯中的 FMT （逻辑控制） ， TD3100 （变频控制） ， SCL-A（串行通讯）三个模块功能集成在一个板（MCUB 板）上，现场操作方法上有较多不同， 这方面的内容请参考 HGP 电梯《MCUB 板使用说明》 、 《艾默生变频器专用操作面板使用说明》和 手持编程器（GHP） 《GHP 使用说明》 ；机械方面主要是使用同步电机，采用了 2:1 吊挂方式，轿 顶反绳轮、对重反绳轮、机房主机安装上存在不同，该部分的作业可参照 NPM 进行。

由于 HGP 电梯在电气控制原理上与 GVF-Ⅱ、GVF-Ⅲ电梯有较多的相同点，又基本使用 NPM 电梯的机械系统，所以本资料对于相同点不再进行叙述，只作出说明“与 XX 电梯保持一致” 。

本资料基本内容： （1）HGP 电梯构成和技术特点。

（2）安装部分。

电气回路图的使用说明；控制柜及轿顶电器箱等重要电气部分的名称、 功能介绍；工程大、细线及地线的安装等。

（3）调试部分。

运行前需进行检查的电梯各项安装情况，控制柜绝缘测试、低速试运行、 永磁同步门机的调试运行、层高测定操作、高速运行调试、平层精度调整等。

发 至 ： 技表 044/第三版标记处数技密 A(工场)HGP 电梯安装调试手册第 2 页 共 53 页目录一、HGP 电梯的技术概述............................................................4 1.1 技术构成及特点..............................................................4 1.2 HGP 与其它梯种的简单比较 ....................................................4 1.2.1 HGP 与 NPM 机械部分的不同点 ..............................................4 1.2.2 HGP 与 GVF-II、GVF-III 电气方面不同部分的简单比较 ........................5 1.3 HGP 电梯的规格 .............................................................5 1.4 HGP 电梯机械部分的安装 .....................................................5 1.4.1 SSE4 主机安装调整说明 ...................................................5 1.4.2 GST 主机安装调整说明 ..................................................10 1.4.3 手动盘车机构的安装使用.................................................15 二、HGP 电梯电气部分的安装.......................................................16 2.1 电气回路图的说明 ...........................................................16 2.2 电梯电源参数...............................................................18 2.3 控制柜概要.................................................................18 2.3.1 控制柜主要部件的安装图.................................................18 2.3.2 控制柜内部主要部件的名称和功能.........................................19 2.3.3 继电器 RYBD 板元件布置图................................................19 2.3.4 轿顶电器箱元件布置图...................................................20 2.3.5 井道内器件、电缆的安装.................................................21 2.3.6 厅外召唤箱的安装、接线及 DIP 开关的设置.................................23 2.3.7 接地线作业.............................................................23 三、运行调试 ....................................................................24 3.1 运行前准备.................................................................24 3.1.1 运行前检查 .............................................................24 3.1.2 控制柜绝缘测试 .........................................................24 3.1.3 电压测试 ...............................................................26 3.1.4 混杂电压检查 ...........................................................26 3.2 门机的调整.................................................................27 3.2.1 机械调整...............................................................27 3.2.2 SF 门机电气系统介绍 ....................................................31 3.3 低速试运行.................................................................33 3.3.1 开始低速运行 ...........................................................38 3.3.2 安全回路的确认 .........................................................39 3.3.3 变频门机的门宽自检测 ...................................................39 3.4 高速试运行前检查和调整.....................................................40 3.5 高速试运行.................................................................40 3.5.1 层高测定 ...............................................................40 3.5.2 高速试运行 .............................................................40 3.5.3 电梯对重配置 ...........................................................40 3.5.4 平层调整 ...............................................................40技表 044/第三版技密 A(工场)HGP 电梯安装调试手册第 3 页 共 53 页3.5.5 起动补偿调整...........................................................41 3.5.6 轿内负荷检测设置.......................................................41 3.6 起动舒适感调整.............................................................42 3.6.1 配置补偿链的电梯起动舒适感调整 .........................................42 3.6.2 没有配置补偿链的电梯起动舒适感调整 .....................................42 3.7 现场进行空转保护试验.......................................................42 3.8 功能确认...................................................................43 四、MCUB 板使用说明..............................................................43 4.1 MCUB 板简介 ................................................................43 4.2 小键盘介绍.................................................................45 4.2.1 硬件介绍 ...............................................................45 4.2.2 一般操作...............................................................45 4.2.3 各状态解释.............................................................45 五、艾默生变频器专用操作面板使用说明 ............................................49 5.1 操作面板硬件说明 ...........................................................49 5.2 按键功能说明...............................................................49 5.3 指示灯说明.................................................................50 5.4 操作面板（键盘）操作流程...................................................50 六、手持编程（GHP）操作说明 .....................................................52 6.1 6.2 6.3 6.4 手持编程（GHP）硬件说明....................................................52 按键功能说明...............................................................52 GHP 操作流程简介 ...........................................................53 GHP 修改规格表的操作流程： .................................................53七、故障说明 ....................................................................55 7.1 电梯故障的内部处理方式 .....................................................55 7.2 电梯故障代码表.............................................................56 7.3 变频器故障代码表...........................................................57发 至 ： 技表 044/第三版标记处数技密 A(工场)HGP 电梯安装调试手册第 4 页 共 53 页一、HGP 电梯的技术概述 1.1 技术构成及特点 该梯种在机械方面基本使用的是 NPM 电梯的机械系统，电气部分则作了崭新的设计：采用 集成变频控制和逻辑控制的 EV-ECD03（MCUB 板）控制系统、SCL 串行通讯系统、SF2-DSC 永磁 同步薄形门机等。

X版次：第二版杂物电梯计算书一、概况1、项目名称：XXXX电梯有限公司2、电梯型号：TWJ-300/0.4-AS3、额定载重量：Q=300kg4、额定速度：0.4m/s5、层、站：2/26、提升高度：3m7、曳引比：r=1：18、曳引包角α=180°9、轿厢净尺寸（宽×深×高）1000mm×1000mm×1200mm10、层门、轿门开门尺寸1000mm×1250mm11、开门形式：上下直分二、平衡系数及对重1、轿厢自重：P0=300kg，2、额定载重：Q=300kg，3、平衡系数选：q=0.5，4、对重质量W=P0+qQ=300+0.5×300=450（kg）X版次：第二版三、 曳引机选型计算1、 曳引电动机功率计算选择有齿曳引机式中：v ——额定速度，v=0.4m/s 当曳引比r=1:1时，η=0.7N=300×0.4(1－0.5)=0.84（kw102×0.72、选择曳引机选用常熟鑫达生产的XD100型曳引机，其参数如下： 额定功率N 0=3Kw ，额定转速1440r/min ，减速比i=62:1=62， 主轴静载2000KG ，额定转矩500Nm, 曳引轮节径D=325mm=0.325m ， 曳引钢丝绳根数与直径n 0×d r =3×φ8 绳轮槽形切口角β=96.5°，γ=30° 3、校核（1）功率N 0=3kw>N=0.84（kw ），通过。

（2）电动机变频调定额定转速功率N=QV （1－q ）102ηn 1=60υir=60×0.4×61×1 πDπ×0.325 = 1434.59（r/min ）X版次：第二版电动机额定转速为1440r/min ，通过。

（3）实际正常运行最大扭矩M 按超载10%计算M=331Nm<额定转矩500Nm ，通过。

TKJ800/1.75-E4441 800kg客梯可靠性报告（设计计算说明书）设计：审核：批准：南阳中原智能电梯厂技术部2006年3月26日目录1、概述2、井道内各部件之间的间隙和保护3、驱动主机的型式和参数4、悬挂、补偿装置的说明5、轿厢和门系统的说明6、门系统的说明资料7、安全钳8、缓冲器9、限速器10、导轨的说明资料11、曳引条件的计算12、轿厢架强度和刚度的计算13、门锁的确定14、机械防护的说明15、主要参考文献1、概述1.1电梯主要技术参数：额定载重Q：800kg额定速度V：1.75m/s平衡系数ψ：45%曳引比r：1：1试验样梯的行程H：53.1m乘客人数：10人服务层站数：19层/18站/18门曳引包角α：155°轿厢自重P：860kg对重质量：1283kg1.2电梯的拖动调速方式、控制方式和控制装置类型拖动调速方式：调压调频调速微机控制控制方式：集选控制控制装置类型：全微机2、井道内各部件之间的间隙和保护2.1轿厢与对重之间的水平运动间隙，由本梯土建布置图可计算出为78mm；宁波申菱TKP131-06中分开门机与井道壁的水平运动间隙单边各为120mm,以上两项间隙均符合GB7588-2003中的11.3条所述。

2.2电梯井道内表面与轿厢地坎的水平距离为115mm, 符合GB7588-2003中的11.2.1条所述电梯井道内表面与轿厢地坎的水平距离不应大于0.15m。

2.3对重运行区域防护采用对重底坑栅栏。

对重底坑栅栏由3个对重栅栏和12个箍脚组成，每个对重栅栏高800mm，第一个对重栅栏离底坑地面不大于300mm，箍脚长度与平衡块之间的水平运动间隙为50mm.对重底坑栅栏简图如下：3 、驱动主机的型式和参数3.1驱动主机的参数驱动主机的型号：FYJ200制造商名称：江苏常熟通润驱动电机的型号：YTTD160TVF3-4额定功率：15kw额定电压：380V额定频率：50HZ额定转速：1440rpm减速箱的类型：蜗轮蜗杆曳引轮的节径：φ530绳槽数量：5减速比：47：2绳槽形状：带切口的半圆槽绳槽尺寸：β=90°,γ=30°3.2曳引机选型计算：3.2.1曳引机功率PD=(1-ψ)Qv/102η式中：Q为轿厢载重量，ψ为平衡系数，ψ=0.45，η为电梯机械传动系数总效率，η=0.691（曳引机厂家提供）则：PD=(1-ψ)Qv/102η=(1-0.45) ×800×1.75/102×0.691=10.92(kw)而江苏常熟通润FYJ200曳引机功率为15kw，故符合要求。

施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。

施工电梯安置位置为混凝土板。

电梯总高度105.00m，标准节长度为1.50m。

标准节重量为1.40kN，单轿厢自重为16.00kN。

外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。

施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。

电梯底笼长为3.00m，宽为1.30m。

施工电梯动力系数为2.00。

施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。

楼板混凝土强度等级为C35。

箍筋肢数为2。

二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。

施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。

施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。

所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。

按荷载满布，且约束条件为一边固支，三边铰支计算。
