一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时).2范围电压等级为10kV及以下的电力变压器。
3责任和权限3。
1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核;对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3。
2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录;维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4。
1《电力设备预防性试验规程》 DL/T 596-19964。
2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5。
1使用的仪器设备5。
2试验环境条件5。
2.1试验环境温度不低于5℃；相对湿度：≯80%；5。
2。
2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作.5.2。
3高压试验时,在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1％以内。
5。
3试验前的准备工作5。
3.1 制定试验技术方案，进行技术交底.5.3。
2 布置试验场地,对正常试验和特殊性试验必须有试验接线图。
5。
3。
3 试验接线后需经第二人按结线图复查，以保证接线正确. 5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4。
1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、大修后、必要时。
2） 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量。
3） 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1％；三相电阻不平衡率计算：4） 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求.b) 用双臂电桥测量时，双臂电桥测量引线的接线如下：双臂电桥测量接线图c) 若用单臂电桥测量阻值较大的变压器绕组，则注意测量的数据应减去电桥引线的电阻值. 5) 变压器的直流电阻，与同温下以前相同部位测得值比较，相应变化不应大于2％；将不同温度下的绕组直流电阻温度换算到同一温度:%100⨯-=三相算术平均值最小值三相实测最大值不平衡率(式中：Rx –换算至温度为t x 时的电阻; Ra —温度为t a 时所测得的电阻； T —温度换算系数,铜线为235，铝线为225； t x -需要换算R x 的温度； t a —测量R a 时的温度)6)由于变压器结构等原因，差值超过本条第3）款时，可只按本条第5）款进行比较。
10kV电力电缆耐压试验方法及安全措施摘要：近年来，10kV电力电缆广泛应用交联聚乙烯绝缘电缆（XLPE），虽然在电气性能和安全可靠方面得到有效的提高，但运行时还存在一些缺陷，树枝化放电的产生大大加速电缆绝缘的老化，缩短了使用寿命。
因此，必须对电缆进行试验考核，检查其在工作电压下能否可靠运行，检查其是否存在受潮、绝缘老化、机械损伤等问题，以提高电力供应的可靠性。
不过，还要充分了解试验过程中极易发生的安全问题，做好保护措施，确保试验工作的安全。
现本文介绍了电缆耐压试验中直流与交流的区别，以及选取交流耐压试验的优势，并详细论述电缆交流耐压试验的方法与相应的安全措施。
关键词：10kV电力电缆；交流耐压试验；方法；安全措施前言在电力系统运行中，10kV电力电缆的绝缘状况非常重要，如果电缆的某一部位稍微出现缺陷，就会给电网的发电、供电和配电造成影响。
因此，对电缆绝缘承受各种过电压的能力的试验是非常必要，能够及早发现问题及早解决。
对电力电缆进行耐压试验时，通过试验电压的情况可以不损害其绝缘性能的同时能够发现绝缘中的缺陷问题。
如果试验电压较低，说明这一部位反应不灵敏存在缺陷，应尽快采取措施消除隐患，确保大功率电能传输的电缆可靠性能。
1 电缆耐压试验概述电缆耐压试验可按不同的试验电压分两种：一种是直流耐压试验，另一种是交流耐压试验。
随着电网的发展，过去的油浸纸绝缘电缆由于存在淌油的问题，已逐渐被橡塑电缆尤其是安装方便的交联聚乙烯电缆所代替，但因其采用直流耐压而存在不良的缺点，所以如果选用直流电压试验是不合适的。
究其原因：其一，在直流试验电压过程中，交联聚乙烯电缆与附近形成空间电荷，使绝缘积累了效应，进而加快绝缘的老化，缩短了使用的寿命；其二，在直流电压下，绝缘电场的分布是根据电阻率，而实际运行电压下却不一样，是根据介电常数来分布。
还有，因橡塑电缆存在绝缘的特性，如果采用直流耐压是不可以实现电缆模拟运行的工况；同时对做的直流电压又存在记忆，使其累积叠加，以致在一定程度上运行的电缆承受过电压，造成绝缘击穿。
电气试验施工方案一、总则:1、严格执行电气试验规程规定。
2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。
3、对于重要试验项目，制定可行的试验方案和备用试验方案。
4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。
二、电气试验执行规程：10KV变电站电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。
（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。
2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。
四、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。
（一）、危险点：烧坏试验设备、影响测量数据。
控制措施：实行专人接地、专人检查。
对接地点不明确的必须要现场施工项目负责人进行确认方可进行。
（二）、危险点：对被试品的损坏。
控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。
（三）、危险点：试验为完成地线拆除。
控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。
2、耐压试验电压高，现场施工人员多，现场试验员多。
危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。
控制措施：杜绝非试验人员参与高压试验。
耐压试验区域广选择施工人员撤出后再进行升压。
现场所有的试验人员在耐压时由试验负责人统一指挥。
3、现场试验需要拆除接线，接线回复状况；现场进行情况。
危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。
控制措施：CT的一次耐压和绝缘试验时二次接线由专人的试验人员进行检查，每组二次线圈短接接地；完成后由总负责人进行全面检查，无误后方可进行耐压。
安装使用说明书NOMEX绝缘系统本说明书适用于本公司制造的容量在3500KV A及以下,高压20KV、10KV互换的系列干式变压器的验收、安装和使用。
一、 产品介绍本公司干式变压器开创了我国不用环氧树脂浇注或缠绕工艺,而采用具有高品质的NOMEX绝缘材料制造的新一代H级绝缘等级的半包封型干式变压器的先河。
高、低压线圈均采用NOMEX纸绝缘材料，经VPI 真空浸渍C级无溶剂漆,并高温固化。
高、压线圈采用机械强度高，散热条件好的半包封专利技术结构。
铁心采用优质高导磁的冷轧钢片。
本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防尘、防霉、防弱酸、防盐雾、阻燃、无污染、体积小、重量轻等优点。
可广泛应用于输变电系统、高层建筑、商业中心、体育场馆、石化企业、地下铁道、车站机场等防火安全要求高的环境。
变压器型号的含义：二、 使用条件1.本产品的保护等级有IP00、IP20和IP23等。
2.安装地点海拔高度不超过1000m。
环境温度：最高气温＋40℃，最高日平均气温＋30℃;最高年平均气温＋20℃, 最低年平均气温-30℃;空气相对湿度：90%(+25℃)如果海拔高度超过1000m,或环境温度超过40℃时，应按GB1094.11-2007标准和有关规定做适当的定额调整。
3.变压器一般安装在自然通风良好和清洁干燥的场所。
如果安装在地下室或其他通风不良的地方，应考虑强制通风的问题。
本产品每1KW的损耗（空载损耗＋负载损耗）大约需要3~4m³/min的通风量，如有特殊要求可进行特殊设计。
三、 运输、装卸与储存1.产品可用火车、汽车或轮船等交通工具运输，装运的车厢或船舱应保持清洁，无污秽物。
2.产品在装运中必须符合运输规程的安全要求。
产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。
3.产品在运输过程中，其倾斜度不得大于30°。
4．产品在车站、码头中转或终点卸下后不要堆码，同时在包装箱下用方木垫好，垫高不小于100mm，并用防雨布遮好。
高压兆欧表10kV接线图变电站变压器、电缆的绝缘电阻测量接线图：可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。
它亦可用于广泛领域的电气绝缘电阻特性测量。
它具有下列特点：1．具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2．测试电源的短路电流＞5mA，最大达15mA。
适应大容量、大电感的测试。
3．电阻测量范围宽广，从0.5MΩ～200000MΩ。
读数准确、分辨力高。
4．测试电源的电压范围宽广，可选择0.5、1、2.5、5、10kV，也可从0V平滑调起连续调节到需要的电压。
5．具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。
1．产品规格：型号测试电压电压准确度短路电流GM-5kV 0.25、0.5、1、2.5、5kV ±（5%+10V）＞5mAGM-10kV 0.5、1、2.5、5、10kV ±（5%+10V）＞5mAGM-15kV 1、2.5、5、10、15kV ±（5%+10V）＞5mAGM-20kV 0.5、1、2.5、5、10、20kV ±（5%+10V）＞5mA2．量程与准确度：量程（限压）电阻测量有效范围准确度20MΩ/500V 0.5～19.99 MΩ±(5%+5字) 200MΩ/1000V 5.0～199.9 MΩ±(5%+5字) 2GΩ0.05～1.999 GΩ±(5%+5字)20GΩ0.5～19.99 GΩ±(5%+5字)200GΩ 5.0～199.9 GΩ±(10%+10字)2000GΩ50～1999 GΩ±(20%+10字) GΩ量程定标电压为2.5kV**--2000 GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用3．抗电场干扰能力：2mA(50Hz)4．报时、报警功能：秒表显示最大值为19分59秒。

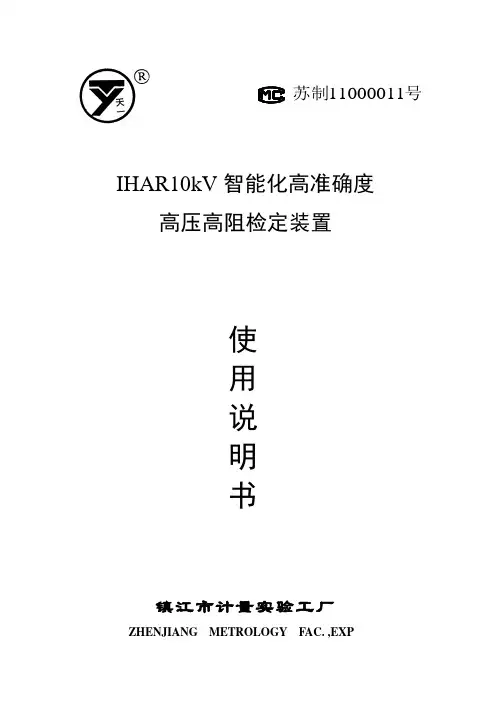

IHAR10kV 智能化高准确度高压高阻检定装置使 用 说 明 书镇江市计量实验工厂ZHENJIANG METROLOGY FAC. ,EXP11000011号1 概述本仪器为对高压高阻箱（兆欧表检定装置）进行量值传递的新型智能化高压高阻检定装置。
本装置依据传统的高压电桥法原理，将电桥测量原理、数字处理技术结合在一起，实现了对目前国内市场上各种电压、电阻范围高阻箱的检定。
本装置符合JJG166－93、DL-T 979-2005直流电阻箱检定规程，可替代传统的高压高阻电桥。
同时具有高准确度（最大允许误差不超过0.05%）、宽量程（100Ω～1000GΩ）、高电压（10000V）等特点。
除了电阻测量功能外，本装置还相当于一台准确度为0.1级的10000V数控高压源，能完成对各类高压表的检定。
软件部分：设计了能将高阻箱检定过程智能化管理起来的IHAR10kV智能测控软件包。
本装置是一种能自动完成数据采集、检定结果判断、校准证书生成、自我校准的高智能化产品。
本装置操作简便、检定速度快、效率高，无须人工手动调节平衡，工作稳定可靠，具有相当的先进性和新颖性，是各级计量、军工、科研院所、厂矿企业等部门用于开展高阻箱检定，建标的理想仪器。
2 技术指标2.1 环境条件使用电压：AC220V±10％，50Hz±10％温度范围：23±5℃相对湿度：40%～75％抗干扰性：周围无强电磁场干扰、无强烈的震动源及腐蚀、易燃、易爆气体。
2.2 基本参数外型尺寸（mm）：480×460×180重量（kg）：203 主要技术指标3.1 测电阻：3.1.1 测量范围：100Ω～1000GΩ3.1.2 恒压部分测试电压范围：见表13.1.3 恒流部分测试电流范围：见表13.1.4 准确度指标：见表13.2 电压输出：3.2.1 输出直流电压各量限值分别为：50.000V、200.000V、1000.00V、3000V、5000.00V、10000.0V 3.2.2 示值误差：±（0.05％RDG＋0.05％FS）表1注：表1中各量限的电阻准确度为在给定测试电流（测试电压）范围内的准确度。
一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为10kV及以下的电力变压器。
3责任和权限负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准《电力设备预防性试验规程》 DL/T 596-1996《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序使用的仪器设备试验环境条件试验环境温度不低于5℃；相对湿度：≯80%；试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
高压试验时，在试验区域内不得有造成其他人危险的因素。
电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
试验前的准备工作制定试验技术方案，进行技术交底。
布置试验场地，对正常试验和特殊性试验必须有试验接线图。
试验接线后需经第二人按结线图复查，以保证接线正确。
试验前应检查工作电源及接地是否可靠。
试验方法测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

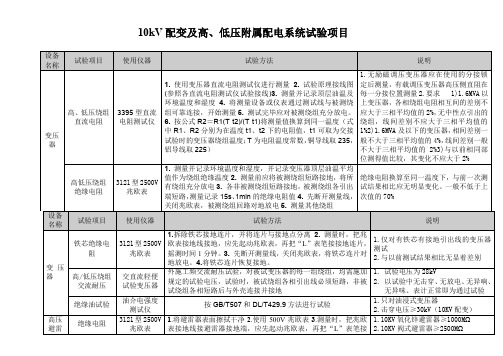

1. 绕组直流电阻测量1.1 此项目周期不得超过3年，在大修前后、无载分接开关变换分接位置后或必要时进行。
1.2 可用红外线测温仪测量变压器温度，待器身温度接近大气温度时（相差不超出±5℃），可进行此项试验工作。
1.3 拆除变压器高、低压侧连接排、线。
1.4 采用双臂电桥或变压器直阻电阻测试仪器进行测量。
接线时注意夹线钳的电压端与电流端的位置，避免不必要的测量误差。
1.5 分别测量高压侧各绕组直流电阻，测量时，应先按下电桥的B键，充电约1分钟后，再进行细致的测量。
1.6 高压侧直阻测量完毕后，应进行温度换算，1600kV•A以上变压器，其线间电阻值差别一般不大于三相平均值的1%，1600kV•A及以下变压器，其线间电阻值差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不大于2%。
1.7 分别测量低压侧各绕组的直流电阻，因低压侧直阻很小，除了要将电桥的灵敏度旋至最大值外，还要将电桥引线的电压引线尽量夹在低压侧引出铜排的根部，以便准确地测量。
1.8 低压侧各相电阻测量完毕后，应进行温度换算，1600kV•A以上变压器，其相间电阻值差别一般不大于三相平均值的2%，1600kV•A 及以下变压器，其相间电阻值差别一般不大于三相平均值的4%，与以前相同部位测得值比较，其变化不大于2%。
1.9 若直流电阻出现超标情况，应汇同检修专业人员查明原因。
2. 绕组绝缘电阻、吸收比测量2.1 此项目周期不得超过3年，在大修前后、必要时进行。
2.2 继续保持变压器高、低压侧绕组及中性点成拆开状态，并将低压绕组及中性点短路接地，将高压侧线圈短路。
2.3 采用2500V兆欧表测量高压绕组对低压绕组及地的绝缘电阻和吸收比。
2.4 测量完毕，先将兆欧表的L端引线脱开，再停止兆欧表，并对变压器的高压绕组对地进行充分放电。
2.5 将高压绕组短路接地，低压绕组短路，采用2500V兆欧表测量低压绕组对高压绕组及地的绝缘电阻和吸收比。
高压兆欧表10kV接线图变电站变压器、电缆的绝缘电阻测量接线图：可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。
它亦可用于广泛领域的电气绝缘电阻特性测量。
它具有下列特点：1．具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2．测试电源的短路电流＞5mA，最大达15mA。
适应大容量、大电感的测试。
3．电阻测量范围宽广，从0.5MΩ～200000MΩ。
读数准确、分辨力高。
4．测试电源的电压范围宽广，可选择0.5、1、2.5、5、10kV，也可从0V平滑调起连续调节到需要的电压。
5．具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。
1．产品规格：型号测试电压电压准确度短路电流GM-5kV 0.25、0.5、1、2.5、5kV ±（5%+10V）＞5mAGM-10kV 0.5、1、2.5、5、10kV ±（5%+10V）＞5mAGM-15kV 1、2.5、5、10、15kV ±（5%+10V）＞5mAGM-20kV 0.5、1、2.5、5、10、20kV ±（5%+10V）＞5mA2．量程与准确度：量程（限压）电阻测量有效范围准确度20MΩ/500V 0.5～19.99 MΩ±(5%+5字) 200MΩ/1000V 5.0～199.9 MΩ±(5%+5字) 2GΩ0.05～1.999 GΩ±(5%+5字)20GΩ0.5～19.99 GΩ±(5%+5字)200GΩ 5.0～199.9 GΩ±(10%+10字)2000GΩ50～1999 GΩ±(20%+10字) GΩ量程定标电压为2.5kV**--2000 GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用3．抗电场干扰能力：2mA(50Hz)4．报时、报警功能：秒表显示最大值为19分59秒。
20分钟一循环。
声响报点为15秒、60秒、每分钟。
到点报短促声响，电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警5．显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间6．供电:由内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。
带交流（50/60Hz）220V接入口对电池充电或浮充电工作7．使用环境：温度0℃～40℃，相对湿度20～90%38．外形尺寸：315×240×155mm9．仪器重量：5kg本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆--数字转换。
测试电压0-5-10-20kV是由带反馈的它激式直流电压变换器电路产生。
1．“L”高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。
2．“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上。
保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。
3．“E”接地端：本仪表安全接大地和连接被测物零端的接线端。
自来水管可作为大地端。
电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。
人工放电的地端也接在此端。
4．高压控制按钮：它用于控制测试电源。
按入时高压从“L”端输出。
5．高压预选旋钮开关：用于预先选择测试电源电压值。
6．高压调节旋钮：旋转该多圈电位器的旋钮，可使测试电源电压从0V调起，平滑调至预选值。
7．电阻量程开关：旋钮指向数为电阻量程，即上限值。
8．工作电源开关：仪表的供电电源开关。
开关上方的指示灯亮，即是电池电力正常。
9．浮充供电插座：用于以交流电220V供电，向仪表电池充电的插座。
10．kV表：显示L-E之间的测试电源电压值。
11．MΩ/GΩ表：显示绝缘电阻值。
其单位由电阻量程开关决定。
12．数字秒表：仪表初次或前往现场使用前应进行充电（全程充电时间为8小时，充电指示灯从红变绿），以免到现场使用途中断电。
另外还应随时采用仪表的参考电阻附件来检查本仪器工作是否正常、准确。
仪表操作方法如下：1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。
2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。
把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。
把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。
3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。
如需要从0V调起时，需要把‘高压调节’旋钮反时针旋转到尽头。
4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。
5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。
6．测试电源电压细调：调节‘高压调节’旋钮，可把电压平滑调节到指定值。
7．电阻量程选择：把电阻量程开关选向需要的量程，或从MΩ档步进向200GΩ量程，如果仪表连续报警，则表示被测电阻太低，应退低档来测量。
8．电阻值读数：通过MΩ/GΩ表读取电阻值。
秒表在高压输出后的15秒、60秒、每隔60秒报时。
便于操作者记录。
关于吸收比、极化指数的计算公式为：吸收比=R60S/R15S——第60秒的电阻读数÷第15秒的电阻读数极化指数=R10min/R1min——第10分钟的电阻读数÷第1分钟的电阻读数9．测试电源电压退出：将‘高压控制’按钮退出，这时‘kV’表就会徐徐回零，数字秒表也会退出显示。
10．结束：当‘kV’表显示为0.00kV后，又经过对被测物人工放电棒接通大地，证明安全后即可关机、拆线、告结束。
1．注意安全，‘L’为高压端！‘E’一定要接大地！2．检查仪表的好坏，不可在测试电源工作时突然接入的方法检查，而应在测试电源未启动前，先接电阻，后按高压开关。
工作中应尽量避免打火放电！因为高压打火放电其电脉冲容易损坏本仪表的集成电路器件，也有损计量用的标准电阻器或被测量对象。
3．仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。
4. 电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配人时，重新配人的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池又经过充满才安装到GM兆欧表内。
现象原因排除或修理方法工作电源指示灯不亮仪表内电池组电压不足10V 需要及时充电。
机壳带电击人仪表未接大地！一定要安全接地！充电8小时以上，充电指示灯还不变成黄绿色电池损坏取出电池，以新电池重新配组。
无高压输出多数属于被测击穿后不及时退出高压使高压推动的功率三极管过负荷烧坏更换功率三极管BU406和它的前置C2482三极管。
输出高压很高，不能调节多数属于测量对象频繁击穿打火脉冲窜入造成运放损坏。
更换高压发生电路板上的CA3140运放。
电阻显示为-1不动或其它不动的数字多数属于同上原因造成。
更换电阻表头的双积分AD变换集成块电阻读数摇摆不稳或超差多数属于强干扰引起，例如附近有强放电，用户外加的测量导线摇摆不定或绝缘差采用参考电阻检查。
摘要产品型号：GM-10kV产品名称：可调高压数字兆欧表参考标准：DL/T845.1-2004,DL/T474.1-2006 生产厂家：武汉鼎升电力自动化有限责任公司参考阅读：/912/index.html仪器概述：GM-10kV可调高压数字兆欧表适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试1.测试电压：0.5、1、2.5、5、10kV2.从0.5MΩ～200000MΩ，读数准确、分辨力高3.测试电源的短路电流＞5mA最大15mA。
适应大容量、大电感的测试关键词数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表声明版权所有© 2014武汉鼎升电力自动化有限责任公司本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本使用说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：本使用说明书仅作为产品使用指导，所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用鼎升电力公司的产品。
在您初次使用该仪器前，请您详细地阅读此使用说明书，以便正确使用仪器，充分发挥其功能，并确保安全。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了“重客户、重质量"的服务理念。
以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的电力试验产品品牌企业。
构建良好的市场服务体系，为客户提供满意的售前、售后服务！安全要求为了避免可能发生的危险，请阅读下列安全注意事项。
本产品请使用我公司标配的附件。
防止火灾或电击危险，确保人生安全。
在使用本产品进行试验之前，请务必详细阅读产品使用说明书，按照产品规定试验环境和参数标准进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，试验过程中在插拔测试线、电源插座时，会产生电火花，请务必注意人身安全！请勿在仪器无前（后）盖板的情况下操作仪器/仪表。
