高频电子线路实验报告变容二极管调频

变容二极管调频振荡器实验报告变容二极管调频振荡器实验报告引言：调频振荡器是一种能够产生高频信号的电路，广泛应用于无线通信、广播电视等领域。

本实验旨在通过使用变容二极管构建调频振荡器电路，探究其工作原理和特性。

实验步骤：1. 实验准备：准备好所需的实验器材和元件，包括变容二极管、电容、电阻等。

2. 搭建电路：按照实验指导书上的电路图，将元件连接起来，确保连接正确无误。

3. 调节元件：根据实验要求，逐步调节电容、电阻的数值，观察振荡器的输出频率变化。

4. 测量数据：使用示波器等仪器测量振荡器的输出频率、幅度等参数，并记录下来。

5. 分析结果：根据实验数据，分析振荡器的工作特性和性能。

实验结果：在实验过程中，我们逐步调节了电容和电阻的数值，观察到振荡器的输出频率发生了变化。

通过测量和记录数据，我们得到了如下结果：1. 输出频率与电容的关系：我们发现，当电容的数值增大时，振荡器的输出频率也随之增大。

这是因为电容的变化会影响振荡电路的谐振频率，从而改变振荡器的输出频率。

2. 输出频率与电阻的关系：我们进一步调节了电阻的数值，发现振荡器的输出频率与电阻的变化关系不明显。

这是因为电阻主要影响振荡器的幅度稳定性，而不太会对输出频率产生明显影响。

3. 振荡器的稳定性：我们观察到，在一定范围内，振荡器的输出频率相对稳定，但当电容或电阻的数值超出一定范围时，振荡器的输出频率会发生明显的偏移或失去振荡。

这说明振荡器的稳定性受到电容和电阻的限制。

4. 输出信号的波形：通过示波器观察，我们发现振荡器的输出信号呈现正弦波形，且幅度相对稳定。

这是因为振荡器的电路结构决定了其输出信号为周期性的正弦波。

讨论与总结：通过本次实验，我们深入了解了变容二极管调频振荡器的工作原理和特性。

我们发现，电容和电阻的变化对振荡器的输出频率和稳定性有着重要影响。

在实际应用中，我们可以根据需求调节电容和电阻的数值，实现不同频率的振荡器。

同时，我们也了解到振荡器的稳定性是一个需要注意的问题，过大或过小的电容和电阻数值都可能导致振荡器无法正常工作。

实验一正弦波振荡器一、实验目的1了解三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。

2通过实验掌握晶体管静态工作点、反馈系数、负载变化对起振和振荡幅度的影响。

3研究外界条件（温度、电源电压、负载变化）对角振荡器频率稳定度的影响。

4测量振荡器的反馈系数、波段复盖系数、频率稳定度等参数。

二、实验设备TKGPZ-1型高频电子线路综合实验箱；双踪示波器；频率计繁用表。

三、实验内容1熟悉振荡器模块各元件及其作用；2进行LC振荡器波段工作研究；3研究LC振荡器中静态工作点、反馈系数以及负载对振荡器的影响；4测试LC振荡器的频率稳定度。

三、基本原理将开关S2的1拨上2拨下，S1全部断开，由晶体管Q3和C13、C20、C10、CCI、L2构成电容三点式反馈振荡器的改进型振荡器——西勒振荡器，电容CCI可用来改变振荡器频率。

f=振荡器频率约为4.5MHZ振荡电路反馈系数：1320560.12 470CFC==≈振荡器输出通过耦合电容C3加到由Q2组成的射极跟随器的输入端，因C3容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。

四、实验步骤1研究振荡器静态工作点对振荡幅度的影响。

2将开关S2的1拨上，构成LC振荡器。

3改变上偏置电位器RA1，并用示波器测量对应点的振荡幅度Vp-p，记下停振时的静态工作点电流值。

五、实验结果1、组成LC西勒振荡器：短接K1011-2、K1021-2、K103 1-2、K1041-2，并在C107处插入1000p的电容器，这样就组成了LC西勒振荡器电路。

用示波器(探头衰减10)在测试点TP102观测LC振荡器的输出波形，再用频率计测量其输出频率。

2、调整静态工作点：短接K104 2-3（即短接电感L102），使振荡器停振，并测量三极管BG101的发射极电压Ueq；然后调整电阻R101的值，使Ueq=0.5V，并计算出电流Ieq（=0.5V/1K=0.5mA）。

变容二极管调频实验报告变容二极管调频实验报告引言调频（Frequency Modulation，简称FM）是一种常见的无线通信技术，其基本原理是通过改变载波信号的频率来传输信息。

变容二极管是一种特殊的二极管，具有随电压变化而改变电容的特性。

本次实验旨在探究变容二极管在调频中的应用，并分析其原理和实验结果。

实验步骤1. 实验器材准备：准备一个变容二极管、一个信号发生器、一个示波器和一根连接线。

2. 连接实验电路：将变容二极管的正极连接到信号发生器的输出端，将其负极连接到示波器的输入端。

3. 调节信号发生器：将信号发生器的频率调节到一个较低的值，例如100 Hz。

4. 观察示波器波形：在示波器上观察到一个稳定的正弦波信号。

5. 调节信号发生器频率：逐渐增加信号发生器的频率，观察示波器上波形的变化。

6. 记录实验结果：记录不同频率下示波器上的波形变化。

实验原理变容二极管的电容值随着电压的变化而变化，当电压增大时，电容值减小，反之亦然。

在调频中，我们可以利用这一特性来改变载波信号的频率。

当变容二极管的电压变化时，其电容值也随之变化，从而导致载波信号的频率发生变化。

实验结果及分析在实验过程中，我们逐渐增加信号发生器的频率，观察到示波器上波形的变化。

实验结果显示，随着频率的增加，波形的周期变短，频率也随之增大。

这是因为变容二极管的电容值随着电压的增加而减小，导致载波信号的频率增大。

通过实验结果，我们可以看出变容二极管在调频中起到了关键作用。

通过改变变容二极管的电压，我们可以实现对载波信号频率的调节。

这对于无线通信系统中的频率调节非常重要，可以实现更高效的数据传输和信号传播。

结论本次实验通过观察变容二极管在调频中的应用，探究了其原理和实验结果。

实验结果表明，变容二极管的电容值随电压变化而变化，通过改变电压可以实现对载波信号频率的调节。

这为无线通信系统中的频率调节提供了一种有效的解决方案。

通过本次实验，我们深入了解了变容二极管在调频中的应用，为进一步研究和应用该技术奠定了基础。

变容二极管调频与鉴频实验实验报告姓名：学号：班级：日期：变容二极管调频与鉴频实验（模块3、5）一、实验目的1）、了解变容二极管调频器的电路结构与电路工作原理。

2）、掌握调频器的调制特性及其测量方法。

3）、观察寄生调幅现象，了解其产生的原因及其消除方法。

二、实验原理调频即为载波的瞬时频率受调制信号的控制。

其频率的变化量与调制信号成线性关系。

常用变容二极管实现调频。

变容二极管调频电路如下图所示。

从J2处加入调制信号，使变容二极管的瞬时反向偏置电压在静态反向偏置电压的基础上按调制信号的规律变化，从而使振荡频率也随调制电压的规律变化，此时从J1处输出为调频波（FM）。

C15为变容二级管的高频通路，L1为音频信号提供低频通路，L1和C23又可阻止高频振荡进入调制信号源。

鉴频器（1）鉴频是调频的逆过程，广泛采用的鉴频电路是相位鉴频器。

鉴频原理是：先将调频波经过一个线性移相网络变换成调频调相波，然后再与原调频波一起加到一个相位检波器进行鉴频。

因此，实现鉴频的核心部件是相位检波器。

相位检波又分为叠加型相位检波和乘积型相位检波，利用模拟乘法器的相乘原理可实现乘积型相位检波，其基本原理是：在乘法器的一个输入端输入调频波)(t v s ，设其表达式为：]sin cos[)(t m w V t v fcsmsΩ+= 式中，fm 为调频系数，Ω∆=/ωfm 或f f m f/∆=，其中ω∆为调制信号产生的频偏。

另一输入端输入经线性移相网络移相后的调频调相波)('t v s，设其表达式为)]}(2[sin cos{)(''ωϕπω++Ω+=t m V t v fc sms)](sin sin['ωϕω+Ω+=t m V f c sm式中，第一项为高频分量，可以被滤波器滤掉。

第二项是所需要的频率分量，只要线性移相网络的相频特性)(ωϕ在调频波的频率变化范围内是线性的，当rad 4.0)(≤ωϕ 时，)()(si n ωϕωϕ≈。

变容二极管调频实验一、实验目的1、掌握变容二极管调频电路的原理。

2、了解调频调制特性及测量方法。

3、观察寄生调幅现象，了解其产生及消除的方法。

二、实验内容1、测试变容二极管的静态调制特性。

2、观察调频波波形。

3、观察调制信号振幅时对频偏的影响。

4、观察寄生调幅现象。

三、实验仪器1、信号源模块1块2、频率计模块1块3、 3 号板1块4、双踪示波器1台5、万用表1块6、频偏仪（选用）1台四、实验原理及电路1、变容二极管工作原理调频即为载波的瞬时频率受调制信号的控制。

其频率的变化量与调制信号成线性关系。

常用变容二极管实现调频。

变容二极管调频电路如图1所示。

从P3处加入调制信号，使变容二极管的瞬时反向偏置电压在静态反向偏置电压的基础上按调制信号的规律变化，从而使振荡频率也随调制电压的规律变化，此时从P2处输出为调频波（FM）。

C15为变容二级管的高频通路，L2为音频信号提供低频通路，L2可阻止外部的高频信号进入振荡回路。

本电路中使用的是飞利浦公司的BB910型变容二极管，其电压-容值特性曲线见图12-4，从图中可以看出，在1到10V的区间内，变容二极管的容值可由35P到8P左右的变化。

电压和容值成反比，也就是TP6的电平越高，振荡频率越高。

图2表示出了当变容二极管在低频简谐波调制信号作用情况下，电容和振荡频率的变化示意图。

在（a ）中，U 0是加到二极管的直流电压，当u ＝U 0时，电容值为C 0。

u Ω是调制电压，当u Ω为正半周时，变容二极管负极电位升高，即反向偏压增大；变容二极管的电容减小；当u Ω为负半周时，变容二极管负极电位降低，即反向偏压减小，变容二极管的电容增大。

在图（b ）中，对应于静止状态，变容二极管的电容为C 0，此时振荡频率为f 0。

因为LCf π21=，所以电容小时，振荡频率高，而电容大时，振荡频率低。

从图（a ）中可以看到，由于C-u 曲线的非线性，虽然调制电压是一个简谐波，但电容随时间的变化是非简谐波形，但是由于LCf π21=，f 和C 的关系也是非线性。

高频振荡器与变容二极管调频电路设计1.分立元件部分1.1总体电路图（原理图与谢自美所编的《电子线路》一样）注意：L2为高频扼流圈1.2设计过程1.基本原理与实验书上一致，图上所有数据均为理论计算值，其中I CQ取2mA，V CEQ取6V，p取0.2时进行计算。

最终数据需根据实际电路调试得到。

2.在进行计算时，我们最先将反馈系数F取1/7，用谢自美书上的公式C2/C3，但实际电路无法起振。

经分析后，这是由于F取值太小所致，而且谢自美书上F 的计算公式是错误的，正确的为F=C2/（C2+C3）.需注意的是，我们这边有些组F取1/6起振正常，即F的具体参数要根据实际所需来定。

3.在管子的选取上，本实验经我们实践得出，9018，C9018均比较适用，而3DG12及3DG6还待验证。

4.实际焊接中电源线的去耦需注意，如图中的Cm，Cn两电容。

而且去耦电容最好在电源接进来的地方加。

5.地线的处理极为重要，地线最好接成星形，即由多点直接接到一点，不要随意串联。

其次，地线连接时不要和信号线有太多的交叉，因为高频中地线中是有信号存在的。

6.实际测量中图中C，D两点由示波器所测得的波形有较大的区别，这是由于示波器探头衰减10倍档时输入电容大致为14.2~17.5pF，这一电容的引入让测量结果受到影响，但由D点接入时影响极大，具体可以通过下示的图进行推算后得到。

7.由于所用测量器材所限，在最大频偏的测量上无法达到要求，故这点没必要过分纠结。

8.经调频后在C点测得的调频波相位上可能不太理想，可以通过对变容二极管反偏电压的调整使其达到要求。

但对于波形延迟半个周期且无法调整到正确的现象，我们推测可能原因有三方面：一是示波器在信号采集时与原信号不同步造成视觉上的延迟，二是电感电容的影响致使相位的不同步，三是地线信号串入所引起的。

具体原因还待分析研究。

9.实践发现，为了电路的稳定，频率的波动较小，适当的采用贴片电容，电阻是必要的。

一、实验目的1. 理解频率调制（FM）的基本原理和过程。

2. 掌握变容二极管调频电路的设计和调试方法。

3. 熟悉高频电子线路实验系统的操作和常用仪器。

4. 通过实验验证频率调制电路的性能指标。

二、实验原理频率调制（Frequency Modulation，FM）是一种通过改变载波频率来传输信息的调制方式。

在FM调制过程中，载波的频率会根据调制信号的幅度而变化，而载波的幅度保持不变。

常用的调频电路有变容二极管调频电路、电压控制振荡器（VCO）调频电路等。

本实验采用变容二极管调频电路，其基本原理如下：1. 调制信号与本振信号经过调制器进行调制，得到调频信号。

2. 调频信号通过变容二极管，其电容值随调制信号的变化而变化，从而改变谐振频率。

3. 调频信号通过滤波器滤波，得到稳定的调频信号。

三、实验仪器与设备1. 高频电子线路实验系统2. 双踪示波器3. 频率计4. 变容二极管5. 滤波器6. 调制信号发生器7. 本振信号发生器四、实验步骤1. 按照实验原理图搭建变容二极管调频电路。

2. 将调制信号发生器输出信号接入调制器，调节调制信号幅度和频率。

3. 将本振信号发生器输出信号接入变容二极管，调节本振信号频率。

4. 使用示波器观察调制器输出信号波形，分析调频效果。

5. 使用频率计测量调频信号的频率变化范围，计算调频指数。

6. 使用滤波器对调频信号进行滤波，观察滤波效果。

7. 改变调制信号幅度和频率，观察调频效果的变化。

五、实验结果与分析1. 调制信号幅度为1Vpp，频率为1kHz时，调频信号波形如图1所示。

可以看出，调频效果较好，调频指数约为10。

图1 调频信号波形2. 本振信号频率为10MHz时，调频信号频率变化范围为9.9MHz至10.1MHz，调频指数约为0.2。

图2 调频信号频率变化范围3. 使用滤波器对调频信号进行滤波，滤波后信号波形如图3所示。

可以看出，滤波效果较好，信号较为稳定。

图3 滤波后信号波形六、实验结论1. 通过实验验证了变容二极管调频电路的基本原理和性能指标。

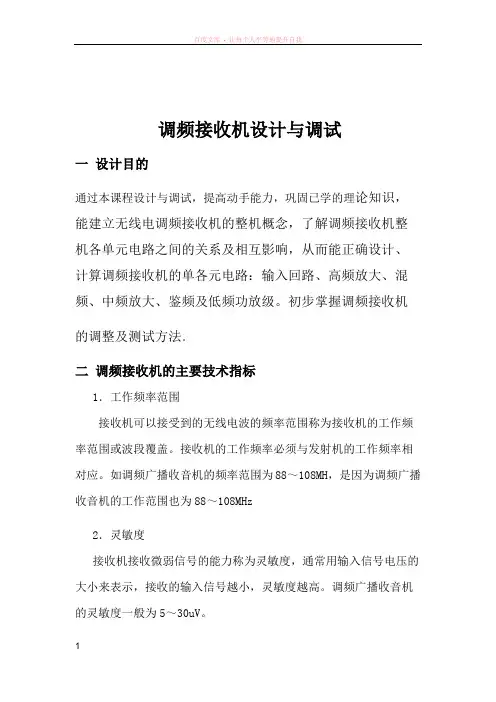

调频接收机设计与调试一设计目的通过本课程设计与调试，提高动手能力，巩固已学的理论知识，能建立无线电调频接收机的整机概念，了解调频接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算调频接收机的单各元电路：输入回路、高频放大、混频、中频放大、鉴频及低频功放级。

初步掌握调频接收机的调整及测试方法。

二调频接收机的主要技术指标1．工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。

接收机的工作频率必须与发射机的工作频率相对应。

如调频广播收音机的频率范围为88～108MH，是因为调频广播收音机的工作范围也为88～108MHz2．灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。

调频广播收音机的灵敏度一般为5～30uV。

3．选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示dB数越高，选择性越好。

调频收音机的中频干扰应大于50dB。

4．频率特性接收机的频率响应范围称为频率特性或通频带。

调频机的通频带一般为200KHz。

5．输出功率接收机的负载输出的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。

三基本设计原理调频接收机的组成一般调频接收机的组成框图如图所示。

其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。

本机振荡器输出的另一高频 f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。

混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。

由于天线接收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵敏度较高，选择性较好，性能也比较稳定。

中放的任务，是把变频器输出的中频信号放大后，输入到检波器。

实验七 变容二极管调频实验一、实验目的1、了解变容二极管调频电路构成与原理。

2、了解调频器的调制特性及其测量方法。

3、观察寄生调幅现象，了解其产生的原因及消除方法。

二、预习内容1、复习变容二极管的非线性特性及变容二极管调频振荡器的调制特性。

2、复习角度调制的原理。

3、复习变容二极管电路。

三、实验原理变容二极管实际是一个电压控制的可变电容，正常工作时处于反向偏置。

当外加反向偏置电压变化时，变容二极管的PN 结的电容会随之变化，其变化规律如图所示，变容二极管的结电容与变容二极管两端所加的反向偏置电压之间的关系可以用下式表示：0C 为没有加任何电压时，耗尽层的电容值，ϕU 二极管的PN 结的势垒电压，u 是加到变容二极管两端的反向偏置电压。

r 为电容变化指数,γ=1/3~6,其中 γ=1/3为缓变结, γ=1~4为超突变结,最高可高达6以上。

直接调频的基本原理是用调制信号去直接控制振荡器回路的参数，使振荡器的输出频率调制信号的拜年话规律呈线性变化，以生成调频信号的目的。

如果载波信号是由LC 自激振荡产生，则振荡频率主要由振荡回路的电感和电容元件决定。

因而，只要用调制信号去控制振荡回路的电容，就能达到控制振荡频率的目的。

四、实验仪器1、双踪示波器(1)j C C u u γϕ=+2、万用表3、XSX-4B 型高频电路实验箱 五、实验内容 实验电路如图所示：图中上半部分为变容二极管调频电路，下半部分为相位鉴频器。

BG401构成电容三点式振荡器，产生载波为10.7MHz 载波信号。

变容二极管D401和C403构成振荡回路电容的一部分，直流偏置电压通过R403、RP401、R402和L401加至变容二极管D401的负端。

C402为变容二极管提供交流通路，R404为变容二极管提供直流通路，L401和R402组成隔离支路，防止载波信号通过电源和低频回路短路。

低频信号从输入端J401输入，通过变容二极管D401实现直接调频，C401为耦合电容，BG402对调制波进行放大，通过RP403控制波的幅度，BG403为射极跟随器，以减小负载对调频电路的影响。

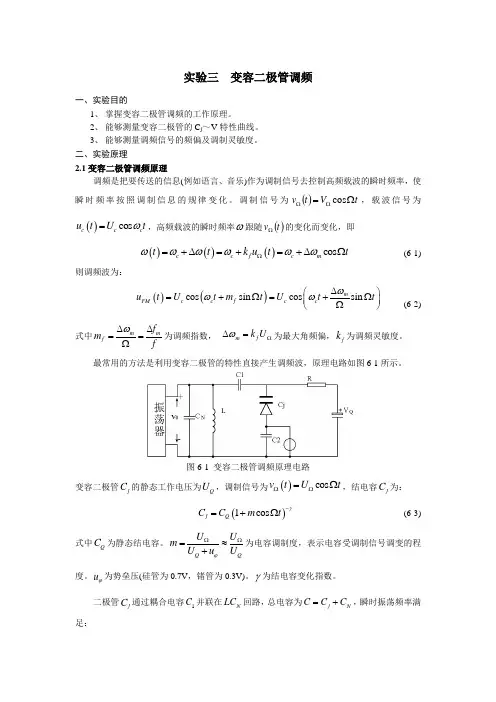

实验三 变容二极管调频一、实验目的1、 掌握变容二极管调频的工作原理。

2、 能够测量变容二极管的C j ～V 特性曲线。

3、 能够测量调频信号的频偏及调制灵敏度。

二、实验原理2.1变容二极管调频原理调频是把要传送的信息(例如语言、音乐)作为调制信号去控制高频载波的瞬时频率，使瞬时频率按照调制信息的规律变化。

调制信号为()t V t v Ω=ΩΩcos ，载波信号为()cos c c c u t U t ω=，高频载波的瞬时频率ω跟随()t v Ω的变化而变化，即()()()cos c c f c m t t k u t t ωωωωωωΩ=+∆=+=+∆Ω (6-1)则调频波为：()()cos sin cos sin m FM c c f c c u t U t m t U t t ωωω∆⎛⎫=+Ω=+Ω ⎪Ω⎝⎭ (6-2)式中m mf f m fω∆∆==Ω为调频指数， m f k U ωΩ∆=为最大角频偏，f k 为调频灵敏度。

最常用的方法是利用变容二极管的特性直接产生调频波，原理电路如图6-1所示。

图6-1 变容二极管调频原理电路变容二极管j C 的静态工作电压为Q U ，调制信号为()cos v t U t ΩΩ=Ω，结电容j C 为：()1cos j Q C C m t γ-=+Ω (6-3)式中Q C 为静态结电容。

Q QU Um U u U ϕΩΩ=≈+为电容调制度，表示电容受调制信号调变的程度。

u ϕ为势垒压(硅管为0.7V ，锗管为0.3V)。

γ为结电容变化指数。

二极管j C 通过耦合电容1C 并联在N LC 回路，总电容为j N C C C =+，瞬时振荡频率满足：f==(6-4)振荡频率随调制电压线性变化，从而实现调频。

2.2电路原理图IN81为调制信号输入端，TT82为调制信号输出端。

R81、R82、W81、R83组成变容二极管直流偏压电路。

C83、C84、C812组成变容二极管的不同接入系数。

变容二极管调频器实验报告
《变容二极管调频器实验报告》
实验目的：通过实验，掌握变容二极管调频器的工作原理和调频过程，加深对电子电路的理解。

实验原理：变容二极管调频器是一种常用的调频电路，其原理是通过改变电容二极管的电容值，从而改变电路的频率。

在实际应用中，变容二极管调频器常用于无线电通信设备中，用于调节无线电信号的频率。

实验步骤：
1. 搭建变容二极管调频器电路。

根据实验指导书提供的电路图，搭建变容二极管调频器电路。

2. 测量电路参数。

使用万用表测量电路中各个元件的参数，包括电容二极管的电容值、电感的电感值等。

3. 调节电容二极管的电容值。

通过旋转电容二极管的旋钮，改变电容二极管的电容值，观察电路的频率变化。

4. 测量频率。

使用频率计或示波器测量电路的频率，并记录下不同电容值下的频率变化情况。

实验结果：
通过实验，我们观察到随着电容二极管电容值的改变，电路的频率也发生了相应的变化。

当电容值增大时，电路的频率减小；当电容值减小时，电路的频率增大。

这验证了变容二极管调频器的工作原理，也加深了我们对电子电路的理解。

实验总结：
通过本次实验，我们深入了解了变容二极管调频器的工作原理和调频过程，掌
握了实际搭建和调节电路的方法。

这对我们今后的学习和工作具有重要的意义，也为我们的理论知识与实际操作相结合提供了宝贵的经验。

变容二极管调频器实验报告到此结束。

希望通过这次实验，能够对大家的学习
有所帮助。

高频电子线路实验报告高频电子线路实验报告姓名：易洋院系：工学院电子系年级：专业：应用电子技术教育学号：任课教师：陈素纯开课时间：12级20191803102019~2019学年第二学期目录1、高频谐振功率放大器实验2、变容二极管调频实验3、模拟锁相环应用实验4、FM接收机发射机实验湖南师范大学职业技术学院（工学院）实验数据报告单实验课程：高频电子线路实验题目：高频谐振功率放大器实验日期： 2019 年 12 月 9日专业：应用电子年级：2019级班：03 班姓名：易洋学号：2019180310实验目的：1、进一步理解谐振功率放大器的工作原理及负载阻抗和激励信号电压变化对其工作状态的影响。

2、掌握谐振功率放大器的调谐特性和负载特性。

实验仪器：1、BT-3频率特性测试仪一台 2、高频电压表一台3、20MHz双纵模拟示波器一台4、万用表一块5、调试工具一套实验步骤: 一．实验原理图二．实验内容1、用直流电压表调测Qe1的静态Q点VEQ=2.5V2、用示波器测试电路的最大不失真电压波形：3、用示波器观测放大器电压（欠压、临界、饱和）三种状态的电流波形。

（1）欠压（2）临界（3）饱和（四）4、示波器测算Avo=Vopp/Vipp，Po=(Vom/2)2/RL,设RL=51欧姆，从INE1处加f1=10.7MHZ，Vipp=500mV的信号调电感TTE1处得到最大不失真Vopp的值测试结果：湖南师范大学职业技术学院（工学院）实验数据报告单实验课程：高频电子线路实验题目：变容二极管调频实验实验日期： 2019 年 12 月 9 日专业：应用电子年级：2019级班：03 班姓名：易洋学号：2019180310实验目的：1、掌握变容二极管调频的工作原理；2、学会测量变容二极管的Cj~V特性曲线；3、学会测量调频信号的频偏及调制的灵敏度实验仪器：1、20MHz的双踪示波器一台2、频谱仪一台实验步骤: 一．实验原理图二．实验内容三． 1， LC调频电路实验四． 1) 连接J82组成LC调频电路。

深圳大学实验报告课程名称：通信电子线路实验项目名称：变容二极管调频器学院：信息工程学院专业：指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务部制频器工作于正常状态，即鉴频特性是：中心频率为6.5MHz、上下频偏及幅度对称的S形曲线〕。

②以实验箱上的函数发生器作为音频调制信号源，输出频率 f =1kHz、峰-峰值V p-p=0.4V〔用示波器监测〕的正弦波。

⑵电容C3(=100pF)不接〔开关K1置OFF〕时的测量①调整W l使得振荡频率f0=6.5MHz。

②把实验箱上的函数发生器输出的音频调制信号加入到调频器单元的IN 端，便可在调频器单元的OUT端上观察到FM波。

③把调频器单元的OUT端连接到鉴频器单元的IN端上，便可在鉴频器单元的OUT端上观察到经解调后的音频信号。

④调节调制信号源输出峰-峰值V ip-p，使之按表的要求变化，并将对应的解调信号输出〔鉴频器单元OUT端〕峰-峰值V op-p填入表8.2中。

需要指出的是，动态调制特性〔实为调频特性〕的本义是：调频器的输出频偏与输入电压之间的关系曲线。

这里，用相位鉴频器作为频偏仪。

只要相位鉴频器的鉴频线性足够好，就可以鉴频器的输出电压代替鉴频器输入频偏〔两者之间相差一个系数〕，本实验即为此。

⑶电容C3接入〔开关K1置ON〕时的测量：同上，将对应的频率填入表8.2。

⑷调节W2以改变BG2级工作点电压，观测它对于鉴频器解调输出波形的影响。

⑸调节W3以改变输出〔OUT〕电压幅度，观测它对于鉴频器解调输出波形的影响。

V ip-p(V)不接C3V op-p (V)接入C3V op-p (V)实验过程及内容：1．变容二极管调频器实验电路变容二极管调频器实验电路如图8-1所示。

图中，BG2本身为电容三点式振荡器级，它与BG1〔变容二极管〕一起组成了直接调频器。

BG3为共射放大器，BG4为射极跟随器。

W1用来图8-1变容二极管调频器实验电路调节变容二极管偏压，W2用来调节BG2级的静态工作点，它们都会影响FM波载波频率。

高频实验报告2013年12月实验一、调幅发射系统实验、实验目的与内容:通过实验了解与掌握调幅发射系统，了解与掌握LC 三点式振荡器电路、三极 管幅度调制电路、高频谐振功率放大电路。

二、实验原理：1、LC 三点式振荡器电路:曲0KSA匡T3-1 H 嫌斎戎验或幣隔吨堕原理：LC 三点式振荡器电路是采用LC 谐振回路作为相移网络的LC 正弦波振 荡器，用来产生稳定的正弦振荡。

图中5R5, 5R6, 5W2和5R8为分压式偏置电阻， 电容5C7或5C8或5C9或5C10或5C11进行反馈的控制。

5R3 5W1 5L2以及5C4 构成的回路调节该电路的振荡频率，在V5-1处输出频率为30MHZE 弦振荡信号。

原理：三极管幅度调制电路是通过输入调制信号和载波信号，在它们的共同 作用下产生所需的振幅调制信号。

图中7R1, 7R4, 7W1和7R3为分压式偏置电阻, 电容7C10 7C2以及电感7L1构成的谐振滤波网络，7W2控制输出幅度，在信号 输出处输出所需的振幅调制信号。

3、高频谐振功率放大电路：V5-1—1廿4FilKrT、ITl “I .-------osc IP 5UTSG TU J 曰r I —RKI二乍工 朋U 2SI * o J I ---- (SClO-Ll cH __.5C1J-IWSCJ印會艸：I 1UUKETt3sr 2原理：高频谐振功率放大电路是工作频率在几十放大电路。

图中前级高频功放电路中，6R2和6R3分压式偏置电阻，供给三极管 6BG1偏置电压，输出采用6C5 6C6 6L1构成的T 型滤波匹配网络，末级高频 功放电路中，基极采用由6R4产生偏置电压供给电路，输出采用 6C13 6C13 6L3和6L4构成的T 型滤波匹配网络。

4、调幅发射系统：原理：首先LC 振荡电路产生一个频率为30MHZ 幅度为lOOmV 的信号源，然 后加入频率为1KHZ 幅度为lOOmV 的本振信号，通过三极管幅度调制，再经过 咼频谐振功率放大器输出稳定的最大不失真的正弦波。

变容二极管调频实验报告(一)变容二极管调频实验报告引言•介绍变容二极管调频实验的背景和意义。

•阐述本实验的目的和研究内容。

实验步骤1.准备材料–列举所需的实验材料和设备。

–检查实验仪器的正常运行状态。

2.连接电路–描述变容二极管的连接方式和电路图。

–按照电路图连接变容二极管实验电路。

3.测量参数–定义所需测量的参数，如频率、电流等。

–使用合适的仪器进行测量，记录结果。

4.调节电压–调节电源电压，观察和记录变容二极管的调节效果。

–根据实验结果，得出调节范围和稳定性的结论。

5.分析数据–对实验数据进行统计和分析。

–结合理论知识，解释实验结果的原因和规律。

6.结论与讨论–总结实验的结果，并回答实验的研究问题。

–对实验方法和结果进行讨论，提出改进和进一步研究的建议。

结尾•总结实验的意义和价值。

•引用参考文献，如相关教材、论文等。

注：本文为虚拟助手AI生成的示例文章，仅用于演示Markdown 格式及相关内容，并不具备实质性的实验结果。

变容二极管调频实验报告引言•背景介绍：变容二极管是一种电子元件，具有可以调节电容值的特性，在通信领域有重要应用。

•目的：本实验旨在研究变容二极管在调频过程中的变化规律，以及其在调频电路中的稳定性和可调范围。

实验步骤1.准备材料–实验仪器：示波器、函数信号发生器、变容二极管、电阻、电源等。

–检查实验仪器的正常运行状态，保证实验准备工作的顺利进行。

2.连接电路–根据实验要求和电路图，连接变容二极管调频电路。

–确保电路连接正确，没有接错或接漏。

3.测量参数–使用示波器测量输出电压波形和频率，记录测量结果。

–通过函数信号发生器改变输入信号频率，观察变容二极管的响应情况。

4.调节电压–调节电源电压，观察变容二极管的调节效果。

–记录不同电压下的电容值变化以及对应的频率响应。

5.分析数据–利用所测得的数据，进行数据处理和统计分析。

–分析变容二极管电容值随电压变化的规律，并结合理论知识进行解释。

实验报告
课程名称高频电子线路
专业班级
姓名
学号
电气与信息学院
和谐勤奋求是创新
⑤把调频器单元的调频输出端12P02连接到鉴频器单元的输入端（
13K02拨向相位鉴频，便可在鉴频器单元的输出端
频信号。

如果没有波形或波形不好，应调整12W01和13W01。

⑥将示波器CH1接调制信号源（可接在调制模块中的12TP03
，比较两个波形有何不同。

改变调制信号源的幅度，观测鉴频器解调输出有何变化。

调整调制信号源的频率，观测鉴频器输出波形的变化。

实验报告要求
．根据实验数据，在坐标纸上画出静态调制特性曲线，说明曲线斜率受哪些因素影响。

变容二极管调频器实验报告变容二极管调频器实验报告引言：调频技术是现代通信领域中非常重要的一项技术。

调频器作为调频技术的核心部件，其性能和稳定性对于整个系统的工作效果有着至关重要的影响。

本实验旨在通过实际搭建变容二极管调频器电路，并对其性能进行测试和分析，以进一步认识和理解调频技术的原理和应用。

实验目的：1. 理解变容二极管调频器的工作原理；2. 学会搭建变容二极管调频器电路；3. 测试并分析调频器的性能。

实验器材和原理：本实验所需器材包括：变容二极管、电阻、电容、信号发生器、示波器等。

实验步骤：1. 搭建变容二极管调频器电路。

根据实验原理，按照电路图连接变容二极管、电阻、电容等元件，并将信号发生器和示波器连接到电路中。

2. 调整信号发生器的频率和幅度。

通过调整信号发生器的频率和幅度，使其适应调频器的工作范围。

3. 观察和记录示波器的输出波形。

通过示波器观察和记录调频器输出的波形，并对其进行分析和比较。

4. 测试调频器的性能。

通过改变输入信号的频率和幅度，测试调频器的调频范围和线性度，并记录相关数据。

5. 分析实验结果。

根据实验数据和观察结果，对调频器的性能进行分析和总结。

实验结果和分析：在实验中，我们成功搭建了变容二极管调频器电路，并进行了相关测试。

通过观察示波器输出的波形，我们发现调频器能够将输入信号的频率转换为相应的调频信号，并且具有较好的线性度。

在不同频率和幅度下，调频器的输出波形基本保持稳定，没有明显的失真现象。

这说明调频器具有较好的稳定性和抗干扰能力。

通过对实验数据的分析，我们还发现调频器的调频范围与输入信号的频率和幅度有关。

当输入信号的频率和幅度超出调频器的工作范围时，调频器的输出波形会出现失真和截断现象。

这提示我们在实际应用中需要根据具体情况选择合适的调频器，并注意输入信号的范围。

结论：本实验通过搭建变容二极管调频器电路，对其性能进行了测试和分析。

通过观察示波器输出的波形和分析实验数据，我们认识到调频器在调频技术中的重要性和应用前景。

《高频电子线路实验》 实验六 变容二极管调频一、实验目的1、掌握变容二极管调频的工作原理；2、学会测量变容二极管的C j ～V 特性曲线；3、学会测量调频信号的频偏及调制灵敏度。

二、实验内容1、 调节电路，观察调频信号输出波形。

2、 观察并测量LC 调频电路输出波形。

3、 观察频偏与接入系数的关系。

4、 测量变容二极管的C j ～V 特性曲线；5、 测量调频信号的频偏及调制灵敏度。

三、实验仪器1、双踪示波器 一台2、频率特性扫频仪（选项） 一台四、实验原理1、实验原理（1）变容二极管调频原理所谓调频，就是把要传送的信息（例如语言、音乐）作为调制信号去控制载波（高频振荡信号）的瞬时频率，使其按调制信号的规律变化。

设调制信号： ()t V t Ω=ΩΩcos υ，载波振荡电压为：()t A t a o o ωcos =根据定义，调频时载波的瞬时频率()t ω随()t Ωυ成线性变化，即()t t V K t o f o Ω∆+=Ω+=Ωcos cos ωωωω（6-1）则调频波的数字表达式如下：或 ()()t m t A t a f o o f Ω+=sin cos ω （6-2） 式中： Ω=∆V K f ω是调频波瞬时频率的最大偏移，简称频偏，它与调制信号的振幅成正比。

比例常数K f 亦称调制灵敏度，代表单位调制电压所产生的频偏。

式中：F f V K m f f ∆=∆=Ω=Ωω称为调频指数，是调频瞬时相位的最大偏移，它的大小反映了调制深度。

由上公式可见，调频波是一等幅的疏密波，可以用示波器观察其波形。

如何产生调频信号？最简便、最常用的方法是利用变容二极管的特性直接产生调频波，其原理电路如图6—1所示。

图6-1 变容二极管调频原理电路变容二极管j C 通过耦合电容1C 并接在N LC 回路的两端，形成振荡回路总电容的一部分。

因而，振荡回路的总电容C 为：jN C C C +=（6-3）振荡频率为： )(2121j N C C L LC f +==ππ（6-4）加在变容二极管上的反向偏压为：变容二极管利用PN 结的结电容制成，在反偏电压作用下呈现一定的结电容（势垒电容），而且这个结电容能灵敏地随着反偏电压在一定范围内变化，其关系曲线称j C ～R υ曲线，如图6—2所示。

实验八 变容二极管调频实验一 实验目的1. 进一步学习掌握频率调制相关理论。

2. 掌握用变容二极管调频振荡器实现FM 的电路原理和方法。

3. 理解变容二极管静态调制特性、动态调制特性概念并掌握测试方法。

二、实验使用仪器1．变容二极管调频振荡电路实验板 2．100MH 泰克双踪示波器 3. FLUKE 万用表 4. 高频信号源三、实验基本原理与电路1. 变容二极管调频原理变容二极管的调频原理可用图8-1说明。

变容二极管的电容C 和电感L 组成LC 振荡器的谐振电路，其谐振频率近似为 LCf π21=。

在变容二极管上加一固定的反向直流偏压U 偏和调制电压U Ω（图ａ），则变容二极管的结电容C 将随调制信号U Ω的幅度变化而变化 ，通过二极管的变容特性（图ｂ）可以找出结电容C 随时间的变化曲线（图ｃ）。

此电容C 由两部分组成，一部分是0C ，由反向直流偏压U 偏决定，为固定值；另一部分是变化的电容，由调制电压U Ω的幅度决定，可以表示为t C m Ωcos ，其中Ω为调制信号的频率。

m C 是电容变化部分的幅度，则有C ＝0C 十t C m Ωcos 将C 代入f 的公式，化简整理可得f f t C C f f f m ∆+=Ω⋅-=0000cos 21式中 f ∆=021f -t C C m Ωcos 00f 是0=m C 时，由电感L 和固定电容0C 所决定的谐振频率，称为中心频率，021LC f π=。

f ∆是频率的变化部分，而21C C f m是频率变化部分的幅值，称为频偏。

式中的负号表示当回路电容增加时，频率是减小的。

我们还可通过图8-1（C ）及图（D ）（L 固定，f 与C 成反比曲线）找出频率和时间的关系。

比较图（a ）及图（e ），可见频率f 是随调制电压Ωu 的幅度变化而变化，从而实现了调频。

CDACE BA BC DE AB C DE CCtf ftu ut(a)(b)(c)(d)(e)ACEDBABC D EC m U偏U Ωm C 0图8-1 变容二极管调频原理3. 变容二极管调频实验电路变容二极管调频实验电路如图8-2。
