冷压端子六边形压接标准一、端子材料冷压端子应采用符合规定的优质铜合金材料制造。

其具有优良的导电性能和机械加工性能，能够满足在各种环境下的稳定工作。

二、端子形状冷压端子的形状应为六边形，这种形状设计可以增加端子的强度和稳定性。

端子的边长、厚度等参数应符合相关标准。

三、压接尺寸在进行压接操作时，必须确保压接部分的尺寸符合规定。

压接部分的长度应等于电缆的直径或稍长一些，但不应超过规定值。

压接部分的宽度应等于电缆的厚度或稍宽一些，但不应超过规定值。

四、压接工具应使用专用的冷压端子压接工具进行压接操作。

工具的压力和行程应可调，以确保在不同规格和材料的情况下都能得到良好的压接效果。

五、压接操作在进行压接操作时，应先将电缆插入端子，确保电缆完全进入压接部分。

然后，使用压接工具将端子压接到电缆上。

压接操作应连续进行，不得中断。

在完成压接操作后，应检查压接部分是否有毛刺、裂纹等缺陷。

如果有缺陷，应重新进行压接操作。

六、检验标准完成压接操作后，应对冷压端子进行检验。

检验标准包括：端子与电缆的连接处应平整、光滑，无毛刺；端子的电气性能应符合相关标准；在一定压力下，端子与电缆的连接处不应出现松动或脱落现象。

七、使用环境冷压端子适用于在室内干燥、无尘、无腐蚀性气体和无强电磁干扰的环境下使用。

在室外使用时，应采取相应的防护措施，如加装保护盒等。

八、包装运输冷压端子应按照相关规定进行包装和运输。

包装箱内应附有产品说明书、质量合格证明文件和其它必要的文件。

在运输过程中，应防止碰撞和挤压，以确保产品不受损坏。

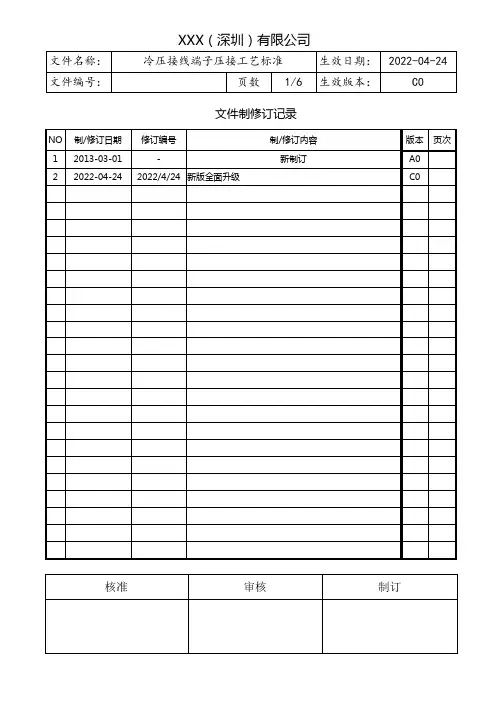

文件制修订记录一、适用范围公司内产品加工过程中使用冷压接线端子的过程。

二、定义：冷压接是借助较大的挤压力和金属间的位移，使连接器触脚或接线端子与导线间实现机械和电气连接。

三、导线加工工艺要求1.绝缘导线加工要求A.剪线：绝缘导线的剪裁长度应符合设计或工艺文件的要求，允许有5%~10%的正误差，不允许出现负误差，即不允许比图纸规定长度短。

B.剥线：剥线长度应根据芯线截面积和接线端子的形状来确定。

在生产中，剥线长度应符合工艺文件（导线加工表）的要求。

具体剥线长度参考下表1-1。

图1图2表1-1线耳规格适用导线剥线长度压力调节(输入气压0.6mpa)备注RNB1.25 -x 1015#20；1007号线需要剥10mm折双使用5mm 800KG压力压床RNB2 - x 1015#14；1015#20号线需要剥11mm折双使用5～5.5mm，800KG压力压床RNB3.5 -x 2.5～4mm 27～7.5mm 800KG压力压床RNB5.5 -x 4 ～6mm2 7.5mm 5T压床最小压力RNB8 - x 6～10mm2 8.5mm 5T压床最小压力RNB14 – x仿进口SC25-8 10～16mm2 11mm 5T压床偏左9档如图2为15档RNB22 – x仿进口SC35-10 16～25mm2 12.5～13mm 5T压床正中间偏12档剥线长度尽量避免断股。

如图3、图4、图5所示，为不合格剥线样品。

图6为合格样品。

图3线芯被剥伤图4绝缘层不齐图5绝缘层有残余图6绝缘层比较平整1.1.1 导线的绝缘层不允许损伤，否则会降低其绝缘性能。

线芯应无锈蚀、氧化发黑等现象。

绝缘层损坏或芯线有锈蚀的导线不能使用。

1.1.2 C 、对于输入电源线加工，需要浸锡才能使用的导线，多股芯线剥头后应拧紧后再浸锡。

1.1.3 芯线浸锡层与绝缘层之间应留出1-2mm 间隙，以便于检查芯线的伤痕和断股，并防止绝缘层因过热而收缩或损坏。

冷压端子压接说明 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8剥线要求见右图所示，压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固使用时，需增加号码管，保证号码管遮住裸露的导线剥线要求见右图所示绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合剥线要求见右图所示绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接剥线要求见右图所示剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接匀压接剥线要求见右图所示，压线时裸端头压痕在端头管部焊接缝上，保证压接牢固使用时，需增加号码管，保证号码管遮住裸露的导线绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合绝缘压接区压缩绝缘层，但不会刺穿。

线芯伸出于导体压接区前部1-2mm绝缘和导体压接区之间的部分可以看见绝缘层和导体。

压接要求说明剥线过程中禁止将铜芯切断每根导线要拉勒挺直，行线做到平直整齐，式样美观剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破损的情况剥线长度符合要求，禁止剥线长度过长或过短，影响产品导电性能导线芯插?端头后，不能有未插?的线芯露出端?管外部不能出现绞线的现象，不能剪断线芯冷压接端头的规格必须与所接?的导线直径相吻合，禁止使用大一号或以上规格的端子压接导线剥去导线绝缘层后，应尽快与冷压接端头压接，避免线芯产?氧化膜或粘有油污通常不允许2根导线接入1个冷压接端头，因接线端?限制必须采用时，宜先采2根导线压接的专?端头或选???级或??级的冷压接端头。

绝缘端头与?根导线压时，避免出现裸线芯露出绝缘管外的情况裸端头的管部应套?标记套管内，避免带电裸露部份外露标记套管的?字符号应朝外或便于观察的?向压接过程中，注意避免压接过于靠前导致的端子压接区损坏若止口被完全损毁，实际端子会被推向一直穿过外壳避免剥线长度过短，或线缆未完全插入导体压接区，端接不能达到规定的拉拔力避免剥线长度过长导致的线缆插入压接区过深。

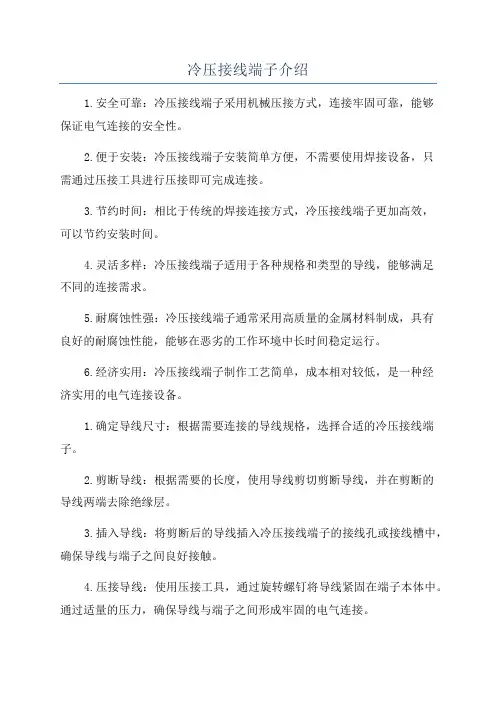

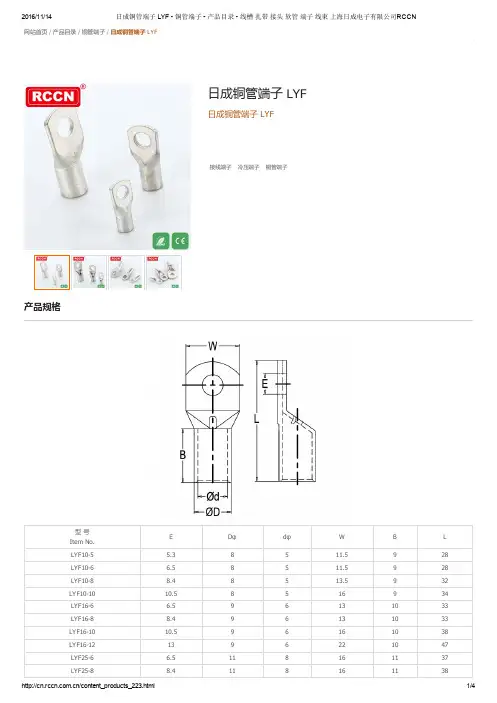

冷压接线端子介绍1.安全可靠：冷压接线端子采用机械压接方式，连接牢固可靠，能够保证电气连接的安全性。

2.便于安装：冷压接线端子安装简单方便，不需要使用焊接设备，只需通过压接工具进行压接即可完成连接。

3.节约时间：相比于传统的焊接连接方式，冷压接线端子更加高效，可以节约安装时间。

4.灵活多样：冷压接线端子适用于各种规格和类型的导线，能够满足不同的连接需求。

5.耐腐蚀性强：冷压接线端子通常采用高质量的金属材料制成，具有良好的耐腐蚀性能，能够在恶劣的工作环境中长时间稳定运行。

6.经济实用：冷压接线端子制作工艺简单，成本相对较低，是一种经济实用的电气连接设备。

1.确定导线尺寸：根据需要连接的导线规格，选择合适的冷压接线端子。

2.剪断导线：根据需要的长度，使用导线剪切剪断导线，并在剪断的导线两端去除绝缘层。

3.插入导线：将剪断后的导线插入冷压接线端子的接线孔或接线槽中，确保导线与端子之间良好接触。

4.压接导线：使用压接工具，通过旋转螺钉将导线紧固在端子本体中。

通过适量的压力，确保导线与端子之间形成牢固的电气连接。

5.检查连接：确认压接过程完成后，使用万用表等测试设备对连接的电阻进行测量，确保连接质量良好。

1.选择合适的规格：根据导线规格和要连接的设备，选择合适的冷压接线端子，以确保连接的质量和稳定性。

2.避免超负荷：在连接过程中，不要超过冷压接线端子规定的最大额定电流，以免引起过热或短路等安全问题。

3.注意绝缘保护：冷压接线端子之间应保持足够的安全间隙，以防止短路和漏电现象的发生。

对于暴露在潮湿或腐蚀性环境中的接线端子，应采取防护措施，防止接线部分受到损坏。

4.定期检查：定期检查冷压接线端子的连接情况，确保连接牢固可靠。

如果发现连接不良或松动现象，及时处理。

总之，冷压接线端子是一种安全可靠、便捷高效的电气连接设备。

通过合理选择和使用，能够为各种电气设备提供稳定和可靠的电气连接。

文档大全
使用时，需增加号码管，保证号码管遮住
端使端头与导线压接，另一端使绝
端使端头与导线压接，另一端使绝
文档大全
文档大全
压线时裸端头压痕在端头管部焊接缝上，
使用时，需增加号码管，保证号码管遮住
端使端头与导线压接，另一端使绝
但不会刺穿。

绝缘和导体压接区之间的部分可以看
压接要求说明
剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破文档大全
剥线长度符合要求，禁止剥线长度过长或过短，影响产品
管外部
的导线直径相吻合，禁止文档大全
限
根导
标记套管内，避免带电裸露部份外露压接过程中，注意避免压接过于靠前导致的端子压接区损文档大全
避免剥线长度过短，或线缆未完全插入导体压接区，端接
压接过程中避免倒钩向内或向外的过度弯曲，从而影响端文档大全
布线要求说明
，导线的余
导线应理顺平直，导线清晰分明；捆扎于内的导线不得交叉、损
剪去过长的扎带并与扎带头基本平齐，扎带头方向一致，并应尽
导线的弯曲处，应在紧靠弯曲的直线段分文档大全
文档大全
当一个接线柱上同时接一次线和二次线时，应将二次线放在一次文档大全
实用标准文案
文档大全。

冷压接头压接标准冷压接头是指由多孔绝缘件和金属管材厂家合作提供的非熔断接头，它是一种接线方法，无需在接头处进行预热，用冷压的方式将多孔绝缘件和金属管材紧贴在一起，使接线牢固、可靠，能够满足不同导线的高可靠压接连接要求。

二、应用1.冷压接头在电力行业最常用在输电系统中连接低压电缆及公共用电系统，用以连接不同类型的电缆。

2.冷压接头也广泛应用在从冶金工业、到汽车制造、以及电子电器等不同行业中，其外形紧凑、压力稳定、抗老化、体积小、使用寿命长等优点有很大的应用价值。

三、压接要求1.表面处理：多孔绝缘件表面必须为光滑、平整、无污物、无隙缝、无裂纹，金属管材表面必须无污物和毛刺，两头以及材质、厚度等必须一致。

2.正确颜色：接头钳连接器分别应有不同的颜色，以及标志位置，以便区分两端的联接。

3.压接压力：冷压接头的压接压力必须按照规定的压力进行，压接压力过大或过小均会导致接线失效。

四、施工流程1.清理：用专用清洁剂清洗接头内的表面污物，并用干布擦拭干净。

2.检查：检查冷压接头结构和表面上是否有破损、杂物及电线夹头接头是否有滑牙现象。

3.压接：将多孔绝缘件安装到接头焊接台上，然后用接线子进行压接。

4.检查压接效果：检查压接位置是否安装及压接质量是否合格，然后按规定的压力进行压接。

五、安全措施1.使用冷压接头压接时，首先应对电缆、绝缘件及金属管材等进行清洁擦拭，并确保它们的表面无污渍、毛刺等脏垢物。

2.在进行压接时，要当心使用压接枪，避免电缆、绝缘件等受到损伤，保证其良好的保护性能，防止接头损坏。

3.使用冷压接头压接时，要对其密封件、保护件等组件进行检测，确保其完好无损；使用冷压接头压接时要按规定标准进行，不得超出压力范围。

六、总结冷压接头压接是一种电缆及公共用电系统接线的有效方法，安全可靠，施工容易，无需熔断，使用简单快捷，是当今低压电缆施工中的一种主流技术。

但是，在安装过程中，必须仔细检查接头各部位，确保压接质量良好，严格按照规定要求执行，以便确保压接效果。

冷压接头压接标准
IEC 62841-1-1 《自身回火镍钴硅橡胶绝缘可调式螺纹接头（DN 4 到 DN 12）铜管及镍钴铸铁母针方面的冷压接头压接标准》规定，冷压接头压接标准如下：
（一）压接元件应按产品要求选用。

（二）在压接前，应先检查有无裂纹及杂质，有裂纹及杂质的接
头不能压接。

（三）压接表面应搓洗干净，含锈膜的应洗去锈。

搓洗后不得存
在有油污及水渍。

（四）必须使用影响压接牢度的指定大小的模具进行冷压接头压接，模具破损时应马上更换。

（五）用指定力量使模具中接头端面与外壁压紧，压接温度不
得高于90℃，时间控制在2s以内。

（六）压接接头的模具开模时，应留有0.2mm空隙以上，保证释
放接头位置。
