差分电路设计

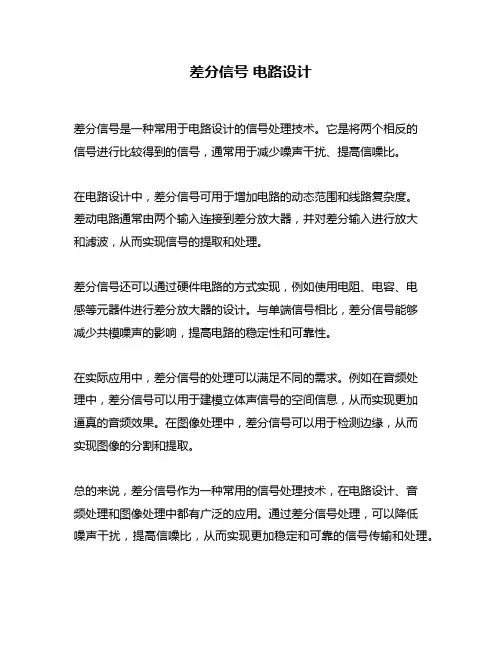

差分信号电路设计
差分信号是一种常用于电路设计的信号处理技术。

它是将两个相反的
信号进行比较得到的信号，通常用于减少噪声干扰、提高信噪比。

在电路设计中，差分信号可用于增加电路的动态范围和线路复杂度。

差动电路通常由两个输入连接到差分放大器，并对差分输入进行放大
和滤波，从而实现信号的提取和处理。

差分信号还可以通过硬件电路的方式实现，例如使用电阻、电容、电
感等元器件进行差分放大器的设计。

与单端信号相比，差分信号能够
减少共模噪声的影响，提高电路的稳定性和可靠性。

在实际应用中，差分信号的处理可以满足不同的需求。

例如在音频处
理中，差分信号可以用于建模立体声信号的空间信息，从而实现更加
逼真的音频效果。

在图像处理中，差分信号可以用于检测边缘，从而
实现图像的分割和提取。

总的来说，差分信号作为一种常用的信号处理技术，在电路设计、音
频处理和图像处理中都有广泛的应用。

通过差分信号处理，可以降低
噪声干扰，提高信噪比，从而实现更加稳定和可靠的信号传输和处理。

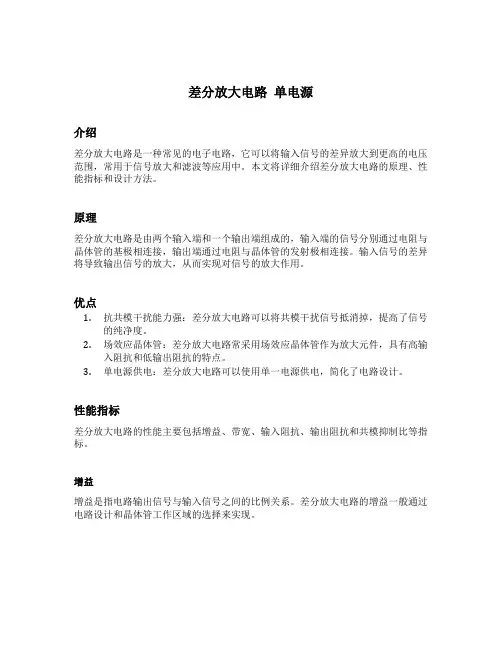

差分放大电路单电源介绍差分放大电路是一种常见的电子电路，它可以将输入信号的差异放大到更高的电压范围，常用于信号放大和滤波等应用中。

本文将详细介绍差分放大电路的原理、性能指标和设计方法。

原理差分放大电路是由两个输入端和一个输出端组成的，输入端的信号分别通过电阻与晶体管的基极相连接，输出端通过电阻与晶体管的发射极相连接。

输入信号的差异将导致输出信号的放大，从而实现对信号的放大作用。

优点1.抗共模干扰能力强：差分放大电路可以将共模干扰信号抵消掉，提高了信号的纯净度。

2.场效应晶体管：差分放大电路常采用场效应晶体管作为放大元件，具有高输入阻抗和低输出阻抗的特点。

3.单电源供电：差分放大电路可以使用单一电源供电，简化了电路设计。

性能指标差分放大电路的性能主要包括增益、带宽、输入阻抗、输出阻抗和共模抑制比等指标。

增益增益是指电路输出信号与输入信号之间的比例关系。

差分放大电路的增益一般通过电路设计和晶体管工作区域的选择来实现。

带宽带宽是指差分放大电路能够有效放大信号的频率范围。

带宽受到电路的增益和频率响应的限制，设计时需要综合考虑这些因素。

输入阻抗输入阻抗是指差分放大电路对输入信号的阻抗。

输入阻抗越高，表示电路对输入信号的加载效应越小。

输出阻抗输出阻抗是指差分放大电路对输出信号的阻抗。

输出阻抗越低，表示电路对外部负载的加载效应越小。

共模抑制比共模抑制比是指差分放大电路抵抗共模信号的能力。

共模干扰是指输入信号中同时包含的干扰信号，差分放大电路通过抵消共模信号来提高信号的纯净度。

设计方法差分放大电路的设计需要考虑以下几个方面：选择合适的放大元件常见的放大元件有双极型晶体管和场效应晶体管，根据具体的应用需求选择合适的放大元件。

设计电阻网络差分放大电路中的电阻网络可以通过计算和实验来确定。

电阻网络的设计包括输入电阻、输出电阻和偏置电阻等。

偏置电压的确定偏置电压是为了使差分放大电路正常工作而添加的一种稳定电压。

偏置电压的确定需要根据放大元件的特性和工作点要求来进行计算和调整。

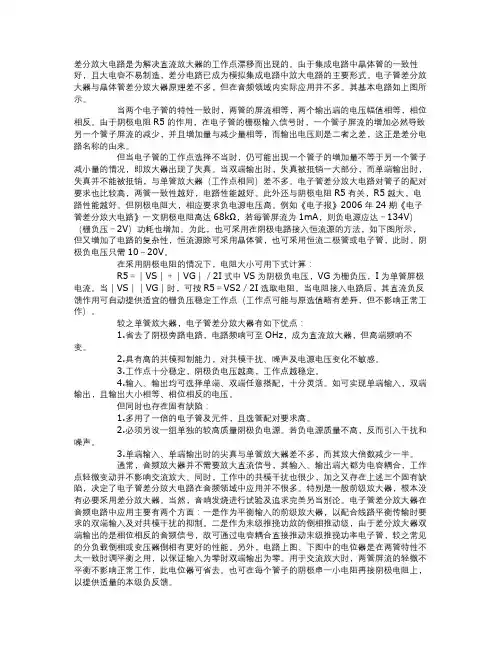

差分放大电路是为解决直流放大器的工作点漂移而出现的。

由于集成电路中晶体管的一致性好，且大电容不易制造，差分电路已成为模拟集成电路中放大电路的主要形式。

电子管差分放大器与晶体管差分放大器原理差不多，但在音频领域内实际应用并不多。

其基本电路如上图所示。

当两个电子管的特性一致时，两管的屏流相等，两个输出端的电压幅值相等，相位相反。

由于阴极电阻R5的作用，在电子管的栅极输入信号时，一个管子屏流的增加必然导致另一个管子屏流的减少，并且增加量与减少量相等，而输出电压则是二者之差，这正是差分电路名称的由来。

但当电子管的工作点选择不当时，仍可能出现一个管子的增加量不等于另一个管子减小量的情况，即放大器出现了失真。

当双端输出时，失真被抵销一大部分，而单端输出时，失真并不能被抵销，与单管放大器（工作点相同）差不多。

电子管差分放大电路对管子的配对要求也比较高，两管一致性越好，电路性能越好。

此外还与阴极电阻R5有关，R5越大，电路性能越好。

但阴极电阻大，相应要求负电源电压高。

例如《电子报》2006年24期《电子管差分放大电路》一文阴极电阻高达68kΩ，若每管屏流为1mA，则负电源应达－134V）（栅负压－2V）功耗也增加。

为此，也可采用在阴极电路接入恒流源的方法，如下图所示，但又增加了电路的复杂性，恒流源除可采用晶体管，也可采用恒流二极管或电子管，此时，阴极负电压只需10～20V。

在采用阴极电阻的情况下，电阻大小可用下式计算：R5＝｜VS｜＋｜VG｜／2I式中VS为阴极负电压，VG为栅负压，I为单管屏极电流。

当｜VS｜｜VG｜时，可按R5＝VS2／2I选取电阻。

当电阻接入电路后，其直流负反馈作用可自动提供适宜的栅负压稳定工作点（工作点可能与原选值略有差异，但不影响正常工作）。

较之单管放大器，电子管差分放大器有如下优点：1.省去了阴极旁路电路，电路频响可至OHz，成为直流放大器，但高端频响不变。

2.具有高的共模抑制能力，对共模干扰、噪声及电源电压变化不敏感。

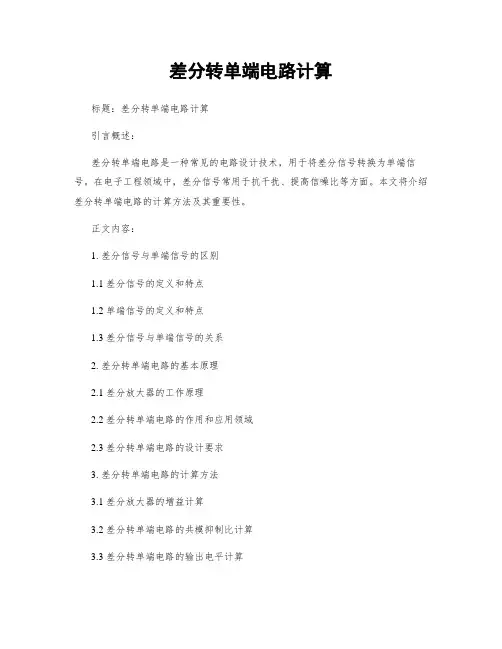

差分转单端电路计算标题：差分转单端电路计算引言概述：差分转单端电路是一种常见的电路设计技术，用于将差分信号转换为单端信号。

在电子工程领域中，差分信号常用于抗干扰、提高信噪比等方面。

本文将介绍差分转单端电路的计算方法及其重要性。

正文内容：1. 差分信号与单端信号的区别1.1 差分信号的定义和特点1.2 单端信号的定义和特点1.3 差分信号与单端信号的关系2. 差分转单端电路的基本原理2.1 差分放大器的工作原理2.2 差分转单端电路的作用和应用领域2.3 差分转单端电路的设计要求3. 差分转单端电路的计算方法3.1 差分放大器的增益计算3.2 差分转单端电路的共模抑制比计算3.3 差分转单端电路的输出电平计算3.4 差分转单端电路的输入阻抗计算3.5 差分转单端电路的输出阻抗计算4. 差分转单端电路的优化方法4.1 选择合适的差分放大器4.2 优化差分转单端电路的电源供应4.3 降低差分转单端电路的噪声4.4 提高差分转单端电路的带宽4.5 提高差分转单端电路的线性度5. 差分转单端电路的重要性及应用案例5.1 差分转单端电路在通信系统中的应用5.2 差分转单端电路在音频处理中的应用5.3 差分转单端电路在传感器接口中的应用总结：差分转单端电路是一种重要的电路设计技术，它能够将差分信号转换为单端信号，提高信号的质量和可靠性。

本文介绍了差分转单端电路的基本原理、计算方法和优化方法，并举例说明了其在通信系统、音频处理和传感器接口等领域的应用。

在实际应用中，我们应根据具体需求和设计要求，选择合适的差分放大器和优化方法，以实现更好的差分转单端电路设计效果。

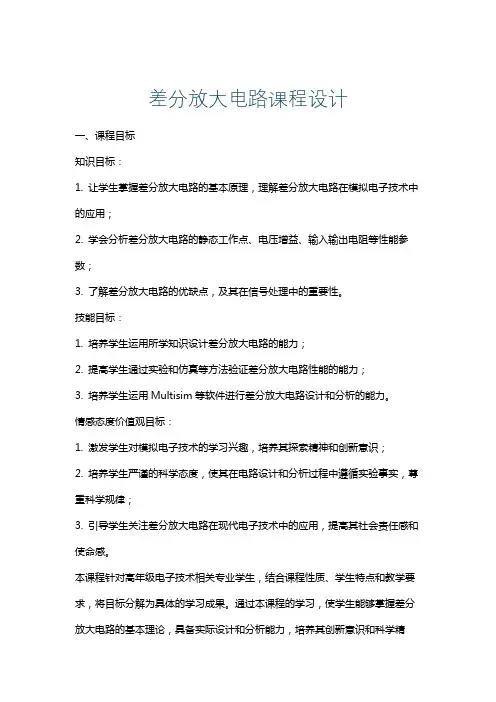

差分放大电路课程设计一、课程目标知识目标：1. 让学生掌握差分放大电路的基本原理，理解差分放大电路在模拟电子技术中的应用；2. 学会分析差分放大电路的静态工作点、电压增益、输入输出电阻等性能参数；3. 了解差分放大电路的优缺点，及其在信号处理中的重要性。

技能目标：1. 培养学生运用所学知识设计差分放大电路的能力；2. 提高学生通过实验和仿真等方法验证差分放大电路性能的能力；3. 培养学生运用Multisim等软件进行差分放大电路设计和分析的能力。

情感态度价值观目标：1. 激发学生对模拟电子技术的学习兴趣，培养其探索精神和创新意识；2. 培养学生严谨的科学态度，使其在电路设计和分析过程中遵循实验事实，尊重科学规律；3. 引导学生关注差分放大电路在现代电子技术中的应用，提高其社会责任感和使命感。

本课程针对高年级电子技术相关专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。

通过本课程的学习，使学生能够掌握差分放大电路的基本理论，具备实际设计和分析能力，培养其创新意识和科学精神，为后续专业课程学习和工程实践打下坚实基础。

二、教学内容本章节教学内容依据课程目标，结合教材第二章“模拟放大电路”相关内容，进行如下安排：1. 差分放大电路基本原理- 差分放大电路的定义及分类；- 差分放大电路的工作原理；- 差分放大电路的特点。

2. 差分放大电路性能分析- 静态工作点的设置与计算；- 电压增益的分析；- 输入输出电阻的计算。

3. 差分放大电路设计方法- 设计差分放大电路的基本步骤；- 选取合适的元件和参数；- 电路图绘制与仿真。

4. 实际应用案例分析- 案例介绍：差分放大电路在音频放大器中的应用；- 案例分析：探讨差分放大电路在信号处理中的作用；- 案例讨论：差分放大电路的优势与局限性。

5. 教学实验与仿真- 实验目的与要求；- 实验步骤与方法；- 仿真软件（如Multisim）的使用。

教学进度安排：第1-2周：差分放大电路基本原理；第3-4周：差分放大电路性能分析；第5-6周：差分放大电路设计方法；第7周：实际应用案例分析；第8周：教学实验与仿真。

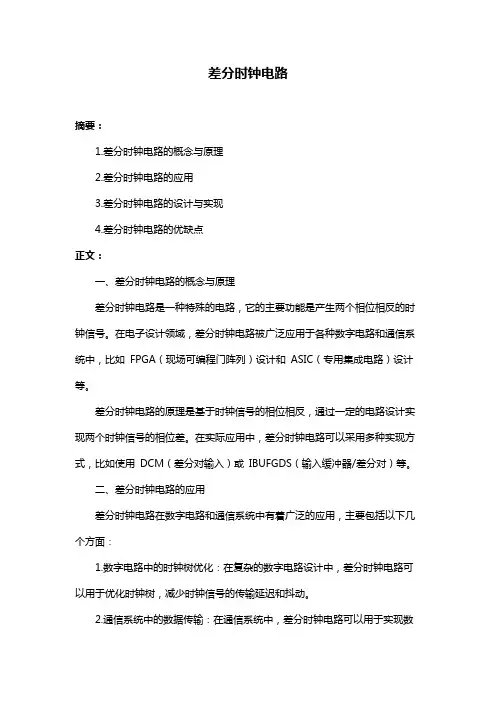

差分时钟电路摘要：1.差分时钟电路的概念与原理2.差分时钟电路的应用3.差分时钟电路的设计与实现4.差分时钟电路的优缺点正文：一、差分时钟电路的概念与原理差分时钟电路是一种特殊的电路，它的主要功能是产生两个相位相反的时钟信号。

在电子设计领域，差分时钟电路被广泛应用于各种数字电路和通信系统中，比如FPGA（现场可编程门阵列）设计和ASIC（专用集成电路）设计等。

差分时钟电路的原理是基于时钟信号的相位相反，通过一定的电路设计实现两个时钟信号的相位差。

在实际应用中，差分时钟电路可以采用多种实现方式，比如使用DCM（差分对输入）或IBUFGDS（输入缓冲器/差分对）等。

二、差分时钟电路的应用差分时钟电路在数字电路和通信系统中有着广泛的应用，主要包括以下几个方面：1.数字电路中的时钟树优化：在复杂的数字电路设计中，差分时钟电路可以用于优化时钟树，减少时钟信号的传输延迟和抖动。

2.通信系统中的数据传输：在通信系统中，差分时钟电路可以用于实现数据的差分传输，提高数据的传输速率和抗干扰能力。

3.芯片间的数据同步：在多芯片组成的系统中，差分时钟电路可以用于实现芯片间的数据同步，保证数据的一致性和完整性。

三、差分时钟电路的设计与实现差分时钟电路的设计与实现可以采用多种方法，下面以FPGA 为例，介绍如何设计和实现差分时钟电路：1.使用FPGA 内部的时钟管理器：FPGA 内部通常集成了时钟管理器，可以通过配置时钟管理器实现差分时钟电路。

2.使用FPGA内部的I/O端口：FPGA的I/O端口可以配置为差分输入或差分输出，通过连接适当的电路实现差分时钟电路。

3.使用外部时钟源：可以通过连接外部时钟源，如晶振或OCXO（恒温晶振）等，实现差分时钟电路。

四、差分时钟电路的优缺点差分时钟电路具有以下优点：1.减少时钟信号的传输延迟和抖动；2.提高数据的传输速率和抗干扰能力；3.实现芯片间的数据同步。

同时，差分时钟电路也存在一些缺点，如增加了电路的复杂度和成本等。

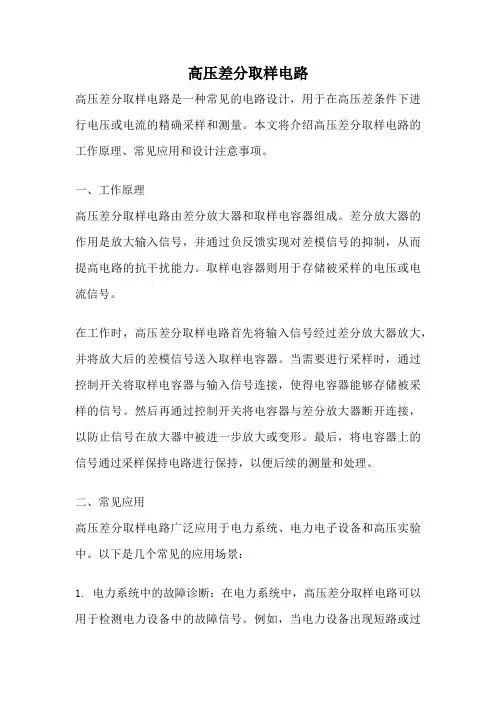

高压差分取样电路高压差分取样电路是一种常见的电路设计，用于在高压差条件下进行电压或电流的精确采样和测量。

本文将介绍高压差分取样电路的工作原理、常见应用和设计注意事项。

一、工作原理高压差分取样电路由差分放大器和取样电容器组成。

差分放大器的作用是放大输入信号，并通过负反馈实现对差模信号的抑制，从而提高电路的抗干扰能力。

取样电容器则用于存储被采样的电压或电流信号。

在工作时，高压差分取样电路首先将输入信号经过差分放大器放大，并将放大后的差模信号送入取样电容器。

当需要进行采样时，通过控制开关将取样电容器与输入信号连接，使得电容器能够存储被采样的信号。

然后再通过控制开关将电容器与差分放大器断开连接，以防止信号在放大器中被进一步放大或变形。

最后，将电容器上的信号通过采样保持电路进行保持，以便后续的测量和处理。

二、常见应用高压差分取样电路广泛应用于电力系统、电力电子设备和高压实验中。

以下是几个常见的应用场景：1. 电力系统中的故障诊断：在电力系统中，高压差分取样电路可以用于检测电力设备中的故障信号。

例如，当电力设备出现短路或过载时，会产生异常的电流波形。

通过采样和测量这些波形，可以判断设备的工作状态和诊断故障原因。

2. 高压实验中的测量：在高压实验中，常常需要测量高压环境下的电流或电压信号。

高压差分取样电路可以通过放大和采样这些信号，实现对高压实验过程的监测和分析。

3. 电力电子设备的控制：在电力电子设备中，高压差分取样电路可用于检测和控制电流或电压的变化。

例如，在电力变换器中，通过采样输入和输出信号，可以实现对电力变换过程的控制和保护。

三、设计注意事项设计高压差分取样电路时，需要注意以下几点：1. 选择合适的差分放大器：差分放大器应具有高共模抑制比和足够的增益，以保证信号的准确放大和抗干扰能力。

2. 控制开关的选择和驱动：控制开关应能够承受高压差条件下的工作，并能够稳定地进行开关操作。

此外，还需要合适的驱动电路来控制开关的开关时间和稳定性。

恒流源差分放大电路1. 介绍恒流源差分放大电路是一种常见的电路设计，用于实现在输入信号变化时输出恒定电流的功能。

该电路由差分放大器和恒流源组成，其结构简单、功耗低、带宽大等特点使其在模拟电路设计中得到广泛应用。

本文将详细探讨恒流源差分放大电路的原理、设计方法以及典型应用场景。

2. 原理恒流源差分放大电路的原理基于差分放大器的工作原理和恒流源的特性。

差分放大器是一种基本的放大电路，具有良好的共模抑制能力和增益稳定性。

恒流源则能够提供稳定的电流输出，使得电路在输入信号变化时输出电流保持不变。

恒流源通常由两个P型或N型晶体管和电流源电路组成，其中晶体管的栅极作为输入端，漏极作为输出端，电流源负责提供稳定的电流。

在差分放大器中，输入信号经过差动放大器的放大作用后，分别与恒流源连接，形成两个输出电流。

这两个输出电流的差值正比于输入信号的差值，而与输入信号的绝对值无关，从而实现了恒定的输出电流。

3. 设计方法恒流源差分放大电路的设计需要考虑多个因素，包括增益、共模抑制比、带宽、电源电压等。

下面将介绍一种常用的设计方法。

3.1 选择差分放大器选择合适的差分放大器是设计恒流源差分放大电路的第一步。

常用的差分放大器包括二极管差分放大器和晶体管差分放大器。

二极管差分放大器具有简单的结构和低功耗的特点，适用于低频电路设计；晶体管差分放大器具有高增益和大带宽的特点，适用于高频电路设计。

3.2 设计恒流源恒流源的设计是恒流源差分放大电路设计的关键。

常用的恒流源包括电流镜、活性负载和电流镜负反馈等。

选择恒流源时需要考虑电流的稳定性、功耗以及制造工艺等因素。

3.3 考虑偏置电路偏置电路用于提供稳定的工作点，使得差分放大器和恒流源能够正常工作。

常用的偏置电路包括电流源、电阻分压、电容耦合等。

选择合适的偏置电路能够提高电路的工作性能。

3.4 调整电路参数根据设计需求和性能指标，对电路参数进行调整。

常用的参数包括电阻、电容、晶体管尺寸等。

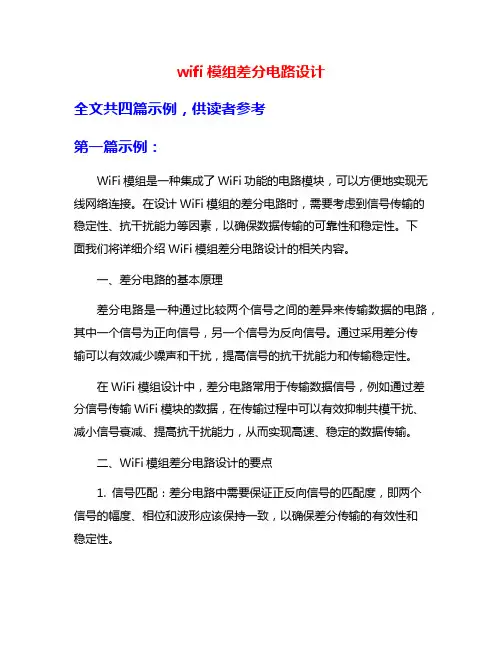

wifi模组差分电路设计全文共四篇示例，供读者参考第一篇示例：WiFi模组是一种集成了WiFi功能的电路模块，可以方便地实现无线网络连接。

在设计WiFi模组的差分电路时，需要考虑到信号传输的稳定性、抗干扰能力等因素，以确保数据传输的可靠性和稳定性。

下面我们将详细介绍WiFi模组差分电路设计的相关内容。

一、差分电路的基本原理差分电路是一种通过比较两个信号之间的差异来传输数据的电路，其中一个信号为正向信号，另一个信号为反向信号。

通过采用差分传输可以有效减少噪声和干扰，提高信号的抗干扰能力和传输稳定性。

在WiFi模组设计中，差分电路常用于传输数据信号，例如通过差分信号传输WiFi模块的数据，在传输过程中可以有效抑制共模干扰、减小信号衰减、提高抗干扰能力，从而实现高速、稳定的数据传输。

二、WiFi模组差分电路设计的要点1. 信号匹配：差分电路中需要保证正反向信号的匹配度，即两个信号的幅度、相位和波形应该保持一致，以确保差分传输的有效性和稳定性。

2. 传输线路设计：差分电路的传输线路需要考虑信号的走线路径和长度匹配，尽量减小信号传输路径的长度差异，避免信号失真和干扰。

3. 噪声抑制：差分电路设计中需要采用适当的噪声抑制措施，如差分传输线路的阻抗匹配、差分输入输出端口的屏蔽等，以保证数据传输的稳定性和可靠性。

4. 地线设计：在差分电路设计中，地线的设计也是关键因素之一。

良好的地线布局可以减小共模干扰，提高信号传输的抗干扰能力。

5. 差分放大器设计：在WiFi模组设计中，通常会采用差分放大器来增强信号的幅度和稳定性，需要根据具体的信号要求选择合适的差分放大器，并注意其电路参数的匹配。

三、实例分析以一款常见的WiFi模组为例，假设该WiFi模组需要传输高速数据，为了保证数据传输的稳定性和可靠性，设计师需要对其差分电路进行合理设计。

设计师需要根据WiFi模组的数据传输要求，选择合适的差分传输线路和差分放大器。

接着，设计师需合理布局差分传输线路，避免信号路径长度差异过大，影响信号传输质量。

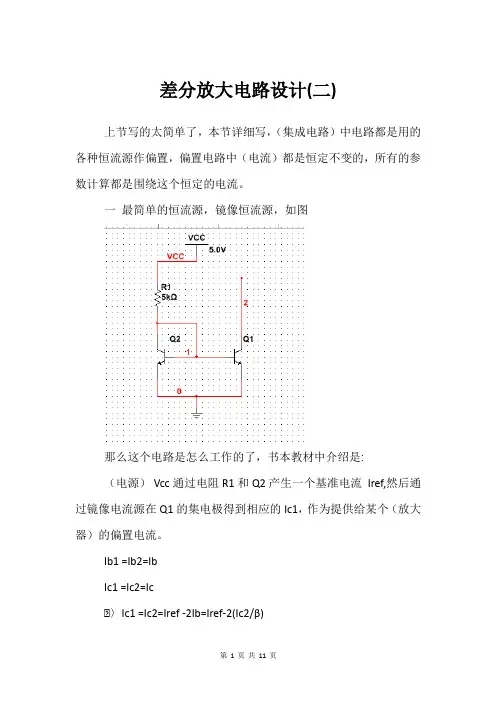

差分放大电路设计(二)上节写的太简单了，本节详细写，（集成电路）中电路都是用的各种恒流源作偏置，偏置电路中（电流）都是恒定不变的，所有的参数计算都是围绕这个恒定的电流。

一最简单的恒流源，镜像恒流源，如图那么这个电路是怎么工作的了，书本教材中介绍是:（电源）Vcc通过电阻R1和Q2产生一个基准电流Iref,然后通过镜像电流源在Q1的集电极得到相应的Ic1，作为提供给某个（放大器）的偏置电流。

Ib1 =Ib2=IbIc1 =Ic2=Ic═〉Ic1 =Ic2=Iref -2Ib=Iref-2(Ic2/β)得：Ic2≈Iref×[1 ÷﹙1＋2/β﹚]当β>>2时，可得：Ic2≈Iref=[Vcc-Ube1]÷R由于输出恒流Ic2和基准电流基本相同他们如同镜像的关系所以这种恒流电路称为镜像电流源。

但是我个人觉得从静态公式来理解，效果不如从动态来理解，这样会更形象说明问题。

电源Vcc接通的一瞬间，电压加在Q2,Q1基极产生Ib2,Ib1，同时也产生Ic2,Ib1。

Ic=βIb，Ic2流过电阻R1，产生电压降，一旦这个电压降大于4.3v,加在Q2,Q1基极的电压就不足0.7v。

此时基射之间电压不足以克服基射之间PN结的内电场，Ib2,Ib1就会变小,导致Ic2，IC1变小，R1的电压降也会变小。

基极电压又开始升高，导致Ib2,Ib1又开始增加，Ic2，Ic1增加，以此循环，基射之间电压达到一个动态平衡，在0.7V附近微小的波动，静态来看稳定在0.7v。

二放大器分析因为分析都是围绕这个恒定的偏置电流，所以我们必须先计算出这个镜像流的电流，我们所有的计算都是建立在电路结构对称，三极管的参数一致上面。

Q5和Q7组成镜像流，IC5=IC7=（Vcc-Vee-Vbe5）/R4=(10v-0.8v)/4000Ω=2.3mA，误差约为2Ib5或者2Ib7，从图也可以看出来Q5集电极电流IC7分流了Ib5和Ib7，Ib5=Ib7，所以为2Ib5或者2Ib7。

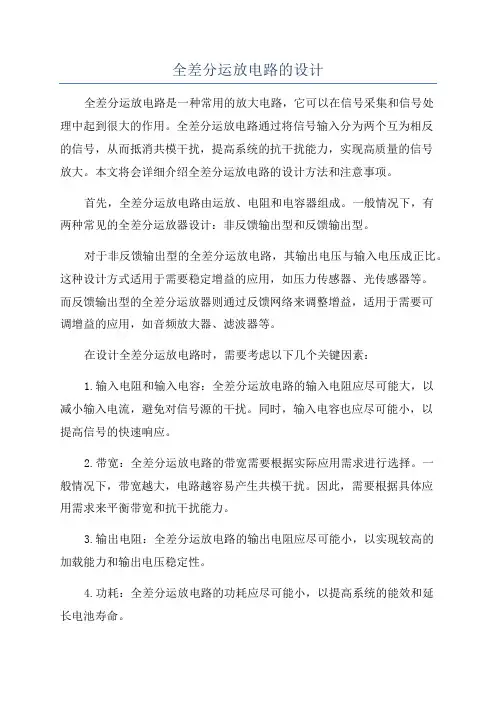

全差分运放电路的设计全差分运放电路是一种常用的放大电路，它可以在信号采集和信号处理中起到很大的作用。

全差分运放电路通过将信号输入分为两个互为相反的信号，从而抵消共模干扰，提高系统的抗干扰能力，实现高质量的信号放大。

本文将会详细介绍全差分运放电路的设计方法和注意事项。

首先，全差分运放电路由运放、电阻和电容器组成。

一般情况下，有两种常见的全差分运放器设计：非反馈输出型和反馈输出型。

对于非反馈输出型的全差分运放电路，其输出电压与输入电压成正比。

这种设计方式适用于需要稳定增益的应用，如压力传感器、光传感器等。

而反馈输出型的全差分运放器则通过反馈网络来调整增益，适用于需要可调增益的应用，如音频放大器、滤波器等。

在设计全差分运放电路时，需要考虑以下几个关键因素：1.输入电阻和输入电容：全差分运放电路的输入电阻应尽可能大，以减小输入电流，避免对信号源的干扰。

同时，输入电容也应尽可能小，以提高信号的快速响应。

2.带宽：全差分运放电路的带宽需要根据实际应用需求进行选择。

一般情况下，带宽越大，电路越容易产生共模干扰。

因此，需要根据具体应用需求来平衡带宽和抗干扰能力。

3.输出电阻：全差分运放电路的输出电阻应尽可能小，以实现较高的加载能力和输出电压稳定性。

4.功耗：全差分运放电路的功耗应尽可能小，以提高系统的能效和延长电池寿命。

设计全差分运放电路时，可以按照以下步骤进行：1.确定应用需求：首先需要明确电路的功能和应用场景，包括所需的增益、带宽和动态范围等。

2.选择运放器：根据应用需求选择合适的全差分运放器，考虑增益范围、带宽、功耗和价格等因素。

3.选择电阻和电容器：根据所选的运放器的输入和输出特性，选择合适的电阻和电容器，以满足输入和输出阻抗的要求。

4.建立电路模型：根据电路需求和所选元件的特性，建立电路模型进行电路仿真，并进行参数优化。

5.PCB设计：根据电路模型进行PCB设计，注意信号、电源和地的布线问题，尽量减少共模干扰。

cmos差分放大电路设计一、CMOS差分放大电路简介1.CMOS技术简介CMOS（互补金属氧化物半导体）技术是一种集成电路制造工艺，它具有低功耗、高噪声抑制比、宽工作电压范围等优点。

在现代电子系统中，CMOS 技术得到了广泛的应用。

2.差分放大电路原理差分放大电路是一种模拟电路，它具有抑制共模干扰、放大差模信号的特点。

其基本原理是利用两个输入信号的差值进行放大，从而得到输出信号。

在实际应用中，差分放大电路常用于传感器信号处理、放大微弱信号等场景。

二、CMOS差分放大电路设计方法1.设计流程设计CMOS差分放大电路主要包括以下几个步骤：（1）确定输入输出信号范围和电源电压（2）选择合适的CMOS工艺（3）设计电路拓扑结构（4）电路参数设计（5）电路仿真与优化2.电路参数选择电路参数选择是影响CMOS差分放大电路性能的关键因素。

主要包括：（1）晶体管宽长比（2）源极电阻和负载电阻（3）电容耦合方式（4）输入输出电阻三、CMOS差分放大电路应用1.放大信号应用CMOS差分放大电路广泛应用于各种电子系统中，如音频放大器、图像传感器信号处理等。

通过差分放大电路，可以有效地抑制共模干扰，提高信号传输质量。

2.传感器信号处理CMOS差分放大电路在传感器信号处理领域具有广泛应用。

例如，在生物传感器、光纤传感器等领域，差分放大电路可以有效地放大微弱信号，提高传感器信号的检测灵敏度。

四、设计实例与仿真分析1.实例设计以下为一个简单的CMOS差分放大电路设计实例：（1）选择CMOS工艺：采用0.18μm CMOS工艺（2）确定输入输出信号范围：0-1V（3）设计电路拓扑结构：采用单级差分放大电路（4）电路参数设计：- 晶体管宽长比：10:1- 源极电阻和负载电阻：10kΩ- 电容耦合方式：采用直流耦合- 输入输出电阻：100Ω2.仿真结果分析利用电路仿真软件对设计的CMOS差分放大电路进行仿真。

仿真结果表明，在输入信号为0.5V时，输出信号为0.995V，增益约为1.99。

差分电路原理差分电路是电子电路中常见的一种电路，它在信号处理、放大和滤波等方面有着重要的应用。

差分电路的原理是利用两个输入信号的差值来进行信号处理，通过比较两个信号的大小或者变化来实现特定的功能。

在实际的电子电路设计中，差分电路可以用于减少噪音、增强信号的稳定性和精确度，因此对于电子工程师和电路设计师来说，了解差分电路的原理和应用是非常重要的。

差分电路通常由差分放大器和其他辅助电路组成。

差分放大器是差分电路的核心部分，它可以放大两个输入信号的差值，并将放大后的差值作为输出信号。

在差分放大器中，通常使用运算放大器和电阻网络来实现差分放大的功能。

通过合理设计电阻网络的参数和连接方式，可以实现不同的差分放大器电路，满足不同的应用需求。

差分电路的原理在信号处理中有着广泛的应用。

例如，在模拟信号处理中，差分电路可以用于测量温度、压力、光强等物理量，并将这些物理量转换成电压信号进行处理。

在数字信号处理中，差分电路可以用于差分信号的编码和解码，以及差分信号的传输和接收。

此外，差分电路还可以用于滤波、调制解调、功率放大等方面，为信号处理和通信系统的设计提供了重要的技术支持。

在实际的电子电路设计中，差分电路的原理和应用需要特别注意一些关键问题。

首先，差分放大器的输入端需要保持匹配，以确保两个输入信号的差值能够被准确放大。

其次，差分电路的电源和地线需要良好的分离和过滤，以减少噪音和干扰对差分信号的影响。

最后，差分电路的设计需要考虑温度漂移、器件非线性、共模抑制比等因素，以确保差分电路在不同工作条件下都能够稳定可靠地工作。

综上所述，差分电路是电子电路中非常重要的一种电路，它通过对两个输入信号的差值进行处理，实现了在信号处理、放大和滤波等方面的重要应用。

了解差分电路的原理和应用对于电子工程师和电路设计师来说是非常重要的，只有深入理解差分电路的工作原理，才能够设计出稳定可靠的电子电路产品。

希望本文对读者能够有所帮助，谢谢！。

模拟电路差分放大器设计差分放大器是模拟电路中常见的一种放大器电路，广泛应用于信号放大、抗干扰等领域。

本文将介绍差分放大器的设计原理和步骤。

1. 设计原理差分放大器是由两个共模输入端和一个差模输入端组成的放大电路。

其主要特点是可以增大差模输入信号的幅度，同时抑制共模信号的幅度。

2. 设计步骤首先，选取合适的差分放大器芯片，常用的有LM741、OPA177等。

第一步，确定电路的工作电源，通常使用正负双电源供电方式。

根据芯片的规格书，确定合适的电源电压范围。

第二步，确定输入电阻和负载电阻。

选择适当的电阻值，使得输入电阻与负载电阻满足设计要求。

第三步，确定差模输入电阻。

理想情况下，差模输入电阻应为无穷大。

但实际中会存在一定的差模输入电流，因此要根据实际情况选择合适的差模输入电阻。

第四步，确定共模电压增益。

差分放大器的关键指标是共模抑制比，通常使用分贝（dB）作为单位。

根据设计要求，确定合适的共模电压增益。

第五步，确定差模电压增益。

差模电压增益决定了放大器对差模输入信号的放大程度，根据设计要求选择合适的差模电压增益。

第六步，确定偏置电流。

偏置电流的选择直接影响差分放大器的性能，通常要使得差分放大器的工作点稳定在最佳状态。

第七步，确定频率特性。

根据应用场景，选择合适的差分放大器的频率范围。

3. 总结差分放大器是模拟电路中常用的放大器电路，通过设计合适的差分放大器电路，可以实现信号的增大和抗干扰能力的提高。

需要根据实际需求选择合适的差分放大器芯片，并按照设计步骤确定各个参数的取值，以获得满足要求的差分放大器电路。

设定好电路的工作电源、输入电阻和负载电阻、差模输入电阻、共模电压增益、差模电压增益、偏置电流和频率特性等参数，可以得到稳定而高效的差分放大器电路。

总之，差分放大器是一种功能强大的模拟电路，通过合理的设计和调整参数，可以实现对差模信号的放大和对共模信号的抑制，提高信号的质量和可靠性。

在实际应用中，需要根据实际需求选择合适的差分放大器芯片，并按照设计步骤确定各个参数的取值，以获得满足要求的差分放大器电路。

电路设计流程如何应对差分信号传输与抗干扰能力电路设计流程是一个复杂而重要的过程，它直接影响到电路的性能和稳定性。

在当前的工业环境中，差分信号传输和抗干扰能力是电路设计师需要重点关注的方面。

本文将介绍电路设计中应对差分信号传输和抗干扰能力的关键步骤和技巧。

一、了解差分信号传输的特点差分信号传输是在两个相互平衡的信号线上传输数据，其特点是抗干扰能力强、传输距离长、信噪比高等。

因此，在电路设计之前，首先要深入了解差分信号传输的特点和原理。

掌握差分信号传输的基本知识，能够为后续的设计提供指导和依据。

二、差分信号传输线的设计与布局在进行差分信号传输线的设计和布局时，需要遵循一些基本原则。

首先，要尽量减少信号线的长度，因为信号线越长，受到的干扰就越大。

其次，要避免与其他信号线交叉，以减少相互干扰。

此外，还可以采取屏蔽措施，如使用屏蔽罩、屏蔽套等，来有效减少信号的干扰。

三、差分信号传输线的匹配与调整为了确保差分信号的传输质量，需要对信号线进行匹配与调整。

匹配是指确保两个差分信号线的电阻、电容和电感等参数相等或相近。

调整是指采取一些措施，如使用偏置电流、添加终端电阻等，来调整差分信号的幅度和相位，以达到最佳传输效果。

四、差分信号线的布线与维护在进行差分信号线的布线时，需要注意一些细节。

首先，要保持信号线的几何布局对称，以减少对周围的干扰。

其次，要尽量保持信号线与地线、电源线之间的距离，减少串扰。

此外，还需要定期进行差分信号线的维护和检测，及时发现并解决可能存在的问题，确保电路的正常运行。

五、抗干扰能力的提升除了差分信号传输，提高电路的抗干扰能力也是电路设计中的关键环节。

为了提升抗干扰能力，可以采取以下措施：合理选择电路模块和元器件，确保其具有良好的抗干扰性能；优化电路的地线设计，减少地线干扰；使用滤波器和隔离器等组件，降低输入信号的噪声干扰。

结语差分信号传输与抗干扰能力是电路设计中重要的考虑因素。

通过了解差分信号传输的特点，合理设计差分信号传输线路，匹配和调整信号线参数，优化布线和提升抗干扰能力，可以有效解决差分信号传输和干扰问题，提高电路的稳定性和性能。

运算放大器差分输入电路设计运算放大器差分输入电路是一种常用的电路设计，用于信号放大和差分输入信号的放大。

本文将详细介绍运算放大器差分输入电路的设计原理、电路结构和特点。

一、设计原理差分输入电路是指通过两个输入信号引入放大器的电路。

运算放大器是一种差分放大器，具有高放大倍数、高输入阻抗和低输出阻抗的特点。

差分输入电路可以将两个输入信号的差值放大，其差分模式增益可以达到很高，而共模模式增益非常低。

因此，差分输入电路可以消除共模干扰，提高系统的抗干扰能力。

二、电路结构运算放大器差分输入电路由两个输入电阻和运算放大器组成。

输入电阻用于限制输入信号的电流，保持输入电流的稳定性。

运算放大器通常采用差分放大器结构，由输入差动对、差动放大电路和输出级组成。

输入差动对由两个晶体管Q1和Q2组成，其基极分别接入两个输入端IN+和IN-。

差动放大电路通过放大输入信号的差值，形成差分放大的作用。

输出级根据需要选择不同的电路结构，如共射、共基等。

三、设计步骤1.确定设计指标：根据实际需求确定差分输入电路的放大倍数、带宽、输入电阻和输出电阻等指标。

2.选择运算放大器：根据设计指标选择适合的运算放大器。

常用的运算放大器有通用型运算放大器、精密型运算放大器和高速型运算放大器等。

根据实际需求选择合适的运算放大器。

3.计算电阻值：根据输入电流和输入电压，计算输入电阻的取值。

输入电阻的取值决定了输入信号的电流和电压之间的关系。

4.选择合适的电阻：根据计算得到的电阻值，选择合适的电阻。

电阻的选择要考虑功率、精度和稳定性等因素。

5.进行电路布局：将运算放大器、输入电阻和输出级进行布局，满足电路的连接要求。

6.进行电路仿真：通过电路仿真软件进行电路仿真，验证差分输入电路的性能和稳定性。

7.调试电路：根据仿真结果调试电路，使差分输入电路达到设计要求。

8.进行性能测试：通过实际测试，验证差分输入电路的性能，如放大倍数、带宽和输入输出阻抗等。

四、特点1.高放大倍数：差分输入电路利用运算放大器的差分放大特性，可以获得很高的放大倍数。

带共模反馈的全差分运算放大器电路设计
本文介绍了一种带共模反馈的全差分运算放大器的设计。

这种运算放大器首先包含两个分立的放大器，它们分别由NPN和PNP晶体管组成。

接着，配置一个可调阻值元件R1，用来控制输入信号的增益，尤其是噪声抑制方面。

同时，另一个分立NPN晶体管与R1构成一个共模反馈电路，以实现对全差/半差的反馈调节，抑制失真及提升噪声抑制性能。

最后，给定一定的电路参数，设计一个稳压电路，确保晶体管的稳压性——12V电压供电。

以上就是一种带共模反馈的全差分运算放大器设计的介绍。
