扩声系统设计 PPT课件

扩声系统设计 PPT课件

•可选后罩和表面组件；
Hale Waihona Puke •浅后罩设计让D4LP只需很小的空间即可安装；创新、省时——快
速安装；
•附件包括：音箱网罩、C-环支撑板、平铺桥形支撑钢轨、开孔模板
和涂漆遮罩
17
会议室的扩声设计
优质的扬声器，需要优质的功放驱动，才能还原最好的声音。
•采用处理强大、节能环保数字功率放大器； •电源利用率达到90%以上 •体积小、重量轻 •极高的转换率和阻尼系数，声音声音更加细腻和纯净 •可实时监控的D类数字功率放大器，可远程监控功放的状态、温度的状态 •对线材长距离传输损耗进行补偿 •DSP内置扬声器处理参数，可更好的处理扬声器系统，保护扬声器系统受到损坏。
13
厅堂的扩声设计
我们选用的是主扩+吸顶的扩声方式。在 保证房间整洁美观的同时，可满足会议单声 道扩声和音乐立体声播放要求。主扩扬声器 选的是C牌线性阵列扬声器，其柱形设计可 以很好的与会场的装修相结合，容易隐藏安 装。其线性阵列特性可以很好的均匀覆盖全 场。
吸顶扬声器选用的是communityD系列， D系列是同轴扬声器，有很好的音质还原。
➢ 音箱种类齐全要满足各种扩声需求，同时还要有足够的声压级，音箱 声音音质出色；
➢ 扩声系统要智能化、集成化、数字化，系统先进。 ➢ 控制系统要求多设备集中控制，且操作简捷便利，一目了然。
4
扩声标准：
厅堂的扩声设计
5
厅堂的扩声设计
设计之前需了解：
1. 房间面积。（长、宽、高） 2. 房间类型。（圆桌式、报告式、合并分隔式） 3. 会议功能。 （普通会议讨论，带摄像跟踪的会议系统，带投票表 决的会议系统、同声传译会议系统。） 4. 房间装修情况。（有无强反射或强吸音的墙面，能否隐藏安装或 者吊挂安装）

扩声系统基础知识

扩声系统基础知识

参量均衡器
其中心频率，带宽/Ｑ值和振幅特性可调。
扩声系统的组成——信号处理设备
延时器
延时器是一种可将节目信号延迟一个短时间的声加工设备。
几种特殊的用途： 1、与混响效果器混合使用可获得各种厅堂效果，并人为地制造一些特殊效 果；对音频信号加工润色，改善其厚度和力度，是声音甜润悦耳； 2、产生合唱效果； 3、作为多路扬声器声音同步的控制器，帮助改善梳状滤波失真；
音响系统
扩声系统的组成 —— 信号源 扩声系统的组成 —— 信号源
话筒:将声信号转换为电信号的换能器。 按传输方式分类 有线话筒 按转换方式分类 动圈话筒 按指向性分类 全指向性话筒 双指向（8字） 电容话筒 无线话筒 驻极体电容话筒 超心型话筒 心型话筒 超指向
扩声系统的组成——信号源
按用途分类 人声话筒
1.按输入路数分 4路、6路、8路、12路、16路、24路、32路、40路、48路、 56路等。在歌舞厅及专业演出系统中常用8～24路。 2.按用途分 扩声调音台、录音调音台、播音调音台、迪斯科专用调音 台（又称DJ混音台）。在会堂、舞台演出及歌舞厅中常用扩 声调音台。 3.按信号处理方式分 模拟式调音台和数字式调音台。数字式调音台含有模数转 换（A／D）、数模转换（D／A）和数字信号处理（DSP） 等功能单元，目前在歌舞厅、会堂中应用还不多，现在广泛 使用的是模拟式调音台。
1、均匀合理的声压级：系统最大声压级一级指标 声场不均度：
2、保证清晰度：最大辅音损失率
3、系统的稳定性：达到规定声压级后反馈稳定度裕量 4、声向与图像的一致性：使听众感觉声音直接从舞台上发出 5、传输频率特性及失真度：宽而平的频率响应及较低的失真。 6、传声增益 7、较低的背景噪声
按使用方式分类 手持话筒 吊挂话筒

专业扩声设计要点培训资料PPT

专业扩声设计要点培训资料PPT

音箱布置、配置
音箱使用功能场所：
专业文艺演出系统：
特点是指标要求较高，功能配套较全、主要演出场所有：演唱会、主题 剧院。
娱乐扩声系统：
特点是对音质要求高，存在近次反射声和混响声，要求建筑声学条件较 高，扩声功率较小。
多功能扩声系统：
特点是要求设备或者系统的功能尽量多，能满足更多的使用要求。主要 场所包括：剧院、礼堂、多功能厅、酒店宴会厅、会展中心、会议中心。
会议类扩声系统：
特点是要求系统强调简洁、方便、智能化控制管理。主要场所包括：指 挥中心、会场、培训室、法庭、法院
音箱布置、配置
音箱布置：
集中布置
➢扬声器指向：较宽。 ➢优缺点：声音清晰度好、声音方向感也好且自然、有引起啸叫的可能性。 ➢适宜使用声合：设置舞台并要求视听效果一致者、受建筑体型限制不宜 分散布置者。 ➢设计注意要点：应使听众区的直达声较均匀，并尽量减少声反馈。
音箱布置、配置
音视频流程图 会议室音视频信号流程图
高清摄像头
混插矩阵（DVI,HDMI,VGA)
多媒体桌插
DVD
笔记本
*28 显示系统
扩声系统
代表单元TS-0623A
主席单元TS-0623
会2议2主机TS-0604M
全频音箱
中控主机
无线接收器
IPAD4
电源管理器 高清矩阵
会议室中央控制系统
电动幕
扩声设计指标
各场所声压级指标：
娱乐场所〔文化部WH0301—93〕
➢歌厅〔OK厅〕一级：103 dB， 二级：98 dB, 三级：98 dB, ➢歌舞厅一级：103 dB， 二级：98 dB, 三级：98 dB, ➢迪高厅一级：110 dB， 二级：103dB,

会议扩声系统培训PPT

会议扩声系统培训PPT

1、扩声设备
数字音频媒体矩阵/数字音频处理器
会议扩声系统培训PPT
多媒体会议—视频系统
分辨率
会议扩声系统培训PPT
多媒体会议—视频显示系统
分辨率
会议扩声系统培训PPT
多媒体会议—视频显示系统
分辨率
会议扩声系统培训PPT
多媒体会议—视频显示系统
➢ 音箱的布置
集中式
分散式
会议扩声系统培训PPT
多媒体会议—音频扩声系统
声压级标准 音频扩声系统按照中华人民共和国广电部标准——厅堂扩声系统设计规范 GB50371-2006中对扩声系统声学特性指标进行了定义。 根据应用场景分为：多用途扩声系统、会议类扩声系统 多用途扩声系统声学指标分为两级：一级标准最大声压级：≥103dB，二级标准最 大声压级： ≥98dB。 会议类扩声系统声学指标分为两级：一级标准最大声压级： ≥98dB ，二级标准最 大声压级： ≥95dB。
➢ 手拉手会议讨论系统 手拉手会议系统可实现讨论、表决、同声传译、内部童话
、身份识别、摄像跟踪等多种功能多用于管理功能较强 的会议。 ➢ 智能混音会议系统 智能混音会议系统可实现讨论、同声传译、摄像跟踪、反 馈抑制等多种功能，多用于自由讨论、学术报告、视频 会议等多种会议场合。
会议扩声系统培训PPT
2. 相位差小； 3. 扬声器的指向性较宽； 4. 管线短，施工较容易； 5. 安装、检验、维修方便； 6. 功放用定阻传输，频带宽，音质好。
1. 需求的声功率小，声音不易外溢，对外界干扰小； 2. 易使声压级分布均匀； 3. 吊装点的负荷小； 4. 扬声器的吊挂和调试、维修方便； 5. 观众席内没有声音死区； 6. 容易防止啸叫现象的发生，回声容易控制。

扩声系统 课件

扩声系统 课件
10
扩声系统设计的条件
1 要求有低的背景噪声 噪声过高会导致扩声系统的清晰度、可懂度下降， 噪声过高会导致扩声系统的清晰度、可懂度下降，难以使 音响系统达到希望的音质， 音响系统达到希望的音质，而提高设备输出功率以提高输出声 压级又可能导致声反馈而使系统无法稳定工作。 压级又可能导致声反馈而使系统无法稳定工作。所以室内噪声 控制问题，必须考虑采用必要的隔音措施。 控制问题，必须考虑采用必要的隔音措施。 2 应具有均匀合理的声压级 室内的声压级按照不同类型的扩声需要达到一定的值。 室内的声压级按照不同类型的扩声需要达到一定的值。且 不均匀度控制在正负4分贝 分贝。 不均匀度控制在正负 分贝。这就要求扩声系统应具有一定足 够的输出功率，并且室内声场应均匀扩散. 够的输出功率，并且室内声场应均匀扩散
11
扩声系统设计的条件
3 保证清晰度 扩声系统应保证声音的清晰度和语言的可懂的平均声压级时， 音响系统在达到规定的平均声压级时，保证不会因 为反馈而造成系统啸叫。 为反馈而造成系统啸叫。
5 应具有良好的频率特性和较低的失真度
12
怎样实现一个均匀的声场呢？ 怎样实现一个均匀的声场呢？
怎样实现一个均匀的声场呢？
首先建筑结构中应该没有明显的缺陷。 首先建筑结构中应该没有明显的缺陷。
例如：房间中不能有太多的立柱， 例如：房间中不能有太多的立柱，墙壁应避免有圈套的弧形 尤其是舞台一侧的墙面不能有较大凹结构（ ，尤其是舞台一侧的墙面不能有较大凹结构（当声波撞在凹形界 面时，声音就会产生声聚焦现象。造成声音在某点上特别的响， 面时，声音就会产生声聚焦现象。造成声音在某点上特别的响， 室内的声压产生不均匀的现象，严重的在此区域内无法唱歌， 室内的声压产生不均匀的现象，严重的在此区域内无法唱歌，话 筒拿到这里就会产生啸叫。） 筒拿到这里就会产生啸叫。）

专业会议扩声系统介绍

专业会议扩声系统介绍
数字化技术简化了扩声系统的操作和维护
数字化技术使得扩声系统的设置、控制和调整更加便捷，同时减少了机械部件的磨损和 故障，简化了系统的维护和保养。
数字化技术促进了扩声系统的集成和智能化
数字化技术使得不同品牌和类型的扩声设备能够实现互联互通，提高了系统的集成度和 智能化水平，为会议的顺利进行提供了更好的技术支持。
人工智能技术有助于提升扩声系统的用户体验
人工智能可以通过语音助手、智能问答等方式，提供更加便捷、个性化的用户服务，提 升参会者的会议体验。
未来扩声系统的发展趋势和展望
未来扩声系统将更加注重用户体验和智能化
随着技术的发展和用户需求的提升，未来扩声系统将更加注重用户体验，通过智能化技术提高系统的便捷性和人性化 。
专业会议扩声系统介绍
目录
• 扩声系统概述 • 专业会议扩声系统的特点与要求 • 扩声系统的关键技术 • 专业会议扩声系统的设计与实施 • 专业会议扩声系统的维护与保养 • 专业会议扩声系统的发展趋势与展望
01
扩声系统概述

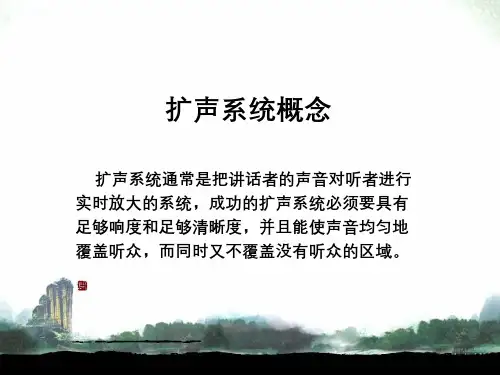

扩声系统的定义与作用
扩声系统的定义
扩声系统是一种用于将声音信号放大 并传输到特定区域的设备系统，主要 用于会议、演讲、音乐演出等场合， 满足现场听众的听音需求。
01
定期更新或重新安装音响设备的驱动程序，以确保设备正常运
行。
检查扬声器
02
定期检查扬声器的声音质量和完整性，如有损坏应及时更换。
保养麦克风
03
清洁和保养麦克风，包括清洁网罩、检查音头等，以保证良好
的拾音效果。
扩声系统的常见故障及排除方法
声音失真
检查信号源和连接线，确保信号传输质量；调整均衡器，改善音 质。
扩声系统的组成

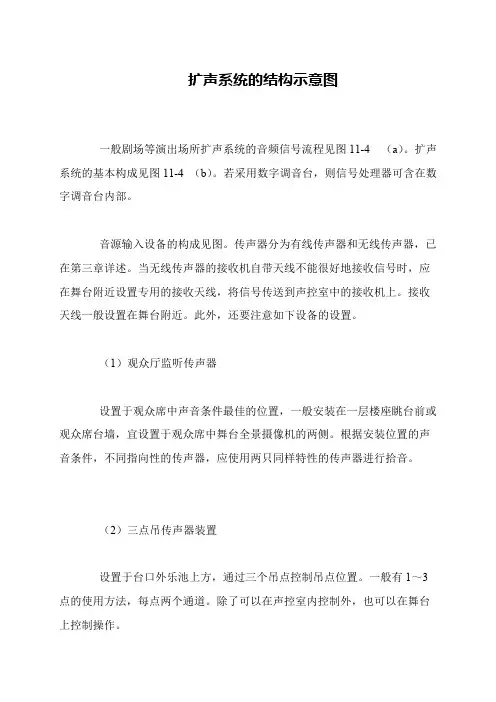

扩声系统的结构示意图

扩声系统的结构示意图

扩声系统的结构示意图
一般剧场等演出场所扩声系统的音频信号流程见图11-4 （a）。

扩声系统的基本构成见图11-4 （b）。

若采用数字调音台，则信号处理器可含在数字调音台内部。

音源输入设备的构成见图。

传声器分为有线传声器和无线传声器，已在第三章详述。

当无线传声器的接收机自带天线不能很好地接收信号时，应在舞台附近设置专用的接收天线，将信号传送到声控室中的接收机上。

接收天线一般设置在舞台附近。

此外，还要注意如下设备的设置。

（1）观众厅监听传声器
设置于观众席中声音条件最佳的位置，一般安装在一层楼座眺台前或观众席台墙，宜设置于观众席中舞台全景摄像机的两侧。

根据安装位置的声音条件，不同指向性的传声器，应使用两只同样特性的传声器进行拾音。

（2）三点吊传声器装置
设置于台口外乐池上方，通过三个吊点控制吊点位置。

一般有1～3点的使用方法，每点两个通道。

除了可以在声控室内控制外，也可以在舞台上控制操作。

实用扩声技术基础讲座_1

实用扩声技术基础讲座_1

扬声器的极坐标图、波束宽度图、指向性图和偏轴响应曲线图
扬声器的极坐标图
波束宽度图
指向性曲线图
偏轴频响曲线图
XIV .常用名词：
谐波 频率响应
失真
噪声 信噪比 动态范围
P=U*I I=U/R
话筒 将拾取到的声音信号转换成电信号的设备。包括有线话筒、无线话筒两大类。
声源 将录制好的声音进行重放的设备。包括卡座、CD、MD、硬盘录音机等。
调音台 对声音进行放大、混合、分配的设备。并可以对音色进行处理。
功放 即功率放大器，对信号进行放大的设备。 扬声器 将电信号转换成声音信号的设备。包括有源扬声器和无源扬声器两大类。 有源扬声器指功放和喇叭在一体； 无源扬声器指功放和喇叭分离。
几个有用的计算定律： 距离（d）增加一倍，声压下降6dB； 扬声器数量增加一倍，声压增加3dB；
电压（U）增加一倍，声压增加3dB；
电流（I）增加一倍，声压增加3dB。 功率（W）增加一倍，声压增加6dB；
等响曲线和计权曲线 1. 响度级与声压级
响度级单位— 方 声压级单位— dB 响度级和声压级仅在1KHz时具有相同数值
十个频率，后一个频率均为前一个频率的21/3倍。
声压级 声压级是反映声音大小、强弱的最基本的参量。 功率 P 一个力所做的功与所用时间的比值叫做功率。数学表达式P = w / t。 电压 U 电场中两点间的电势差值叫做电势差，有时又叫做电压。 电流 I 电荷的定向移动形成电流。电流的方向：规定正电荷定向移动方向为电流方向。 持续电流存在的条件：有电源和闭合电路(通路)。 阻抗 R 电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。电阻的单位是 欧姆，用符号“Ω”表示。

扩声基础和应用

扩声基础和应用

ZT
1
1
1 1
1
Z1 Z2 Z3
ZN
艺术——声音的创作
话筒/音源
调音台
技术——声音的还原
数字信号 处理器
功放
音箱
音频信号传输
功率信号传输
采样率（也称为采样速度或 者采样频率）定义了每秒从 连续信号中提取并组成离散 信号的采样个数，它用赫兹 （Hz）来表示。
量化级（也称为量化分辩率） 描述声音波形的数据是多少 位的二进制数据，通常用bit 做单位。我们形容数字声音 的质量，比如标准CD音乐的 质量就是16bit、44.1KHz采 样。
20lg
p p0
p0：2×10-5 Pa
声音的三要素 声音的响度(大小)
两个数值相等的声压级叠加
p p12 p22
2p2 Lp20 lg
20 lgp10 lg2
p0
p0
LP 20lg p p0
10lg23.0103
两个数值相等的声压级叠加，增加3dB 功率增加一倍，声压级提高3dB
声音的三要素 声音的衰减
效果器的工作原理：通过对输入音频信号进行延时及衰减 处理后与原始信号叠加来实现的。
动态控制器——压缩、限幅、门限、扩展
压缩器的作用： 限幅器的作用： 门限器的作用： 扩展器的作用：
在输入信号不大时， 对信号不做处理； 输入信号大到一定 程度的时候，开始 按照一定的比例开 始将输入信号减弱。
当输入信号的大小达 到一定的程度的时候， 将输入信号压至一个 固定的值。
5、重量
音箱功放功率匹配
音箱功率
功放功率
1、额定功率PRMS 2、音乐功率 PM
1、额定功率PRMS
3、峰值功率 PPK

扩声系统的组成 ppt课件

扩声系统的组成 ppt课件
音响扩声系统
设计原则 先进型原则——采用的系统结构应该是先进开放的体系结构并保证系统使用当中的科学性。 实用性原则——能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素 进行考虑，采用集中管理控制的模式。按照实际需要来设计相应的系统，在满足功能要求和技术 指标要求的基础上尽量简化设计，坚持实用化，充分满足用户的需要。 可扩充性、可维护性原则——要为系统以后的升级预留空间，系统维护是整个系统生命周期 中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。工 程应有良好的整体视听效果，适当的风格和气派，所有产品应选用国内外正规厂家生产，并附有 产品合格证书。 经济型原则——在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济 性的目标。 高可靠性――采用系统集成设计方式，选用成熟可靠、性能稳定的设备和配件，系统关键部 分采用冗余设计，具备一定的容错能力及抗干扰能力，在设备选型、材料采购、施工方案中解决 了防静电问题，满足了用户可靠性要求。 易操作、易管理原则――提供良好的操作界面，方便用户操作，提高系统自动化管理能力， 降低劳动强度。
• “太阳当空照，花儿对我笑，小鸟说早早早……”
音响扩声系统
系统设备的选型 ➢ 工程设计及设备选型上，要做到： ➢ 选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设 计指标的实现和系统工作的可靠性。 ➢ 基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的 先进性、成熟性。 ➢ 选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要 求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。
功率放大器
扬声器
音响扩声系统

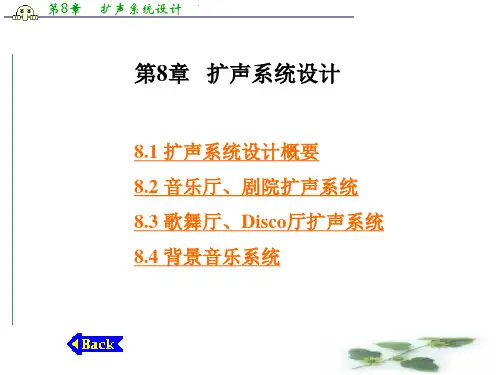

第8章 扩声系统设计PPT课件

第8章 扩声系统设计PPT课件
端“1”(PIN1)接屏蔽(Screen)，即接地(Ground)； 端“2”(PIN2)接热信号(Hot signal)，即接信号 “+”极(inphasa)； 端“3”(PIN3)接冷信号(Cold signal)，即接信号 “-”极(antiphasa)。 图(b)为立体声直插件结构，有两种用法，接线方 法如下：
第8章 扩声系统设计
对于舞台上活动范围较大的演出，应配备手持式或 领夹式无线话筒。
目前，世界上优秀品质的话筒产品主要有奥地利的 AKG系列和美国的SHURE(思雅)系列。SHURE还专门设 计有卡拉OK话筒。其它像EV等品牌的话筒也经常使用。
在选择调音台时，首先应根据演出规模确定调音台 输入通道的路数，然后根据扩声环境来确定调音台的输 出通道。通常，在音乐厅、剧院等专业演出场所，应选 用有多个输入通道(至少二十四路以上)、带编组输出(并 可考虑矩阵输出)及多路辅助输出的大型专业调音台；
第8章 扩声系统设计
每一通道应使用10~15W的功率放大器。如果希望 得到100dB的有效峰值声压级，所需要功率应为上述功 率的2.5倍。而且扬声器系统的额定功率要与之相适应。 如果扬声器系统的效率为0.5%，则上述功率还应提高 一倍。
必须指出，利用上述两种方法估算的扩声系统功 率，仅仅是满足使人能基本听清楚这个最低要求所需 的功率值。对于现代音响扩声系统，要求其能应付音 乐高潮到来时的峰值，
第8章 扩声系统设计
图8―1 放大器输出功率容量和房间体积的关系
第8章 扩声系统设计
2.用近似公式估算功率 对不同体积的房间，要得到高质量的重放声场， 需要有约96dB有效峰值的声压级(重放声场的动态范围 约60dB)。利用下式可估算出扬声器系统发射的声功率：

扩声系统培训PPT

扩声系统培训PPT

動圈式與電容式麥克風的比較
• 曾有一段时间，认为电容传声器的频带宽 度和质量优于动圈传声器。 • 但是近几年来，质量的差距已有明显缩小。
无线传声器（Wireless)
• 利用无线发射和接收的各类无线传声器，使用户获得了不受连接电缆 牵制的限制。在舞台演出和各种娱乐活动中获得了广泛的应用。 • 无线传声器的高频传输频率为两个频段： • 一种为VHF（Very high freguency）甚高频波段，频率范围为 160MHZ～250 MHZ。 • 另一种为UHF（Ultra high freguency）超高频波段，频率范围为 730MHZ～950 MHZ。 • VHF频段的频率较低，制造成本便宜。 • 不管那个频段的无线传输，都会受到电波传播衰减变化的影响，经常 会发生信号瞬间中断而导致声音的不连续性。优质无线传声器现在都 已采用双天线接收的分集接收技术，可有效的解决此问题。 • 如果要同时使用多个无线传声器，当传输频率选择不当时，各传声器 会产生信号干扰。为此每种型号的无线传声器都设有优选频率配置表 和同时使用的最高数量限制。 • 无线传声器发射机有手持式、领夹式(俗称小蜜蜂)、头戴式和乐器类 等多种类型。
动圈传声器
• 动圈传声器的音圈粘牢在振膜上，同时又处在磁场中。根 据磁感应原理，振膜运动时，将会在音圈两端产生一个电 位差输出： • E=BLv • 式中： • E是输出电位差，单位为V； • B是磁路中的磁场密度，单位为T(Tesla )； • L是音圈的长度，单位为m； • v是音圈运动的速度，单位为m/s。
专业音响周边设备的原理与应用
三维空间
均衡器（Equalizer）
图示均衡器（Graphic Equalizer, GEQ）
参数均衡器（Parametric Equalizer, PEQ ）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用来对声音的频响曲线进行均衡的设备。
主要功能； 1、修正声场、对重放声场做补偿；（房间均衡器） 2、调整音质，对声源进行艺术性修饰； 3、抑制啸声。（2、3为效果均衡器） 主要应用；
均衡器的分类
按电路结构分： １．图示均衡器（固定参量） ２．参量均衡器（可变参量）
按均衡频率数量可分为5、6、8。。。30、31段均衡器。 按通道数量可分单通道、双通道、四通道和多通道均衡器。 按倍频程分布可分1/3、1/2、1和2均衡器。
－350 机
－202 双卡座
－5800 －1600 硬盘录音机
简单的扩声系统
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
调音台
5000-48模拟调音台
调音台介绍
5000-48模拟调音台
调音台的主要功能：
➢信号放大； ➢信号混合与分配； ➢音色加工与处理。
调音台的分类：
图示均衡器
参量均衡器
简单的扩声系统
信号处理
甲乙（）类功率放大器界于甲类和乙类之间，有效解决了乙类放大器的 失真大问题，效率又比甲类放大器高，因此获得了极为广泛的应用。 （内置功放）
丁（D）类功率放大器也称数字式放大器，具有效率高，体积小的优点。 这类放大器不适宜于用作宽频带的放大器，还有电磁干扰严重问题。（10 内置功放、的）
音箱与功放匹配
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
技术部分的设备
简单的扩声系统
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
扬声器/音箱
定义：把电信号转换称声音信号的电声器件系统。 纸盆音箱发音原理
根据电磁感应原理，当处在磁场中音圈中通过声频电流时，音圈在磁场作用下振动牵
电容话筒拾音原理
振膜
0.5
常见传声器/话筒
常见话筒如下：
传声器/话筒指向性
无方向性（全指向性）
8字型指向性（双指向性）
心型指向性
超心型指向性
简单的扩声系统
较弱声信号 音源
信号处放理大
现场扩声调音师
后级放大
较强声信号
设计工程师
音源－重放设备
• 、、、卡座机、硬盘录音机、电声乐器等
－160 激光唱机
功率放大器是一种电子放大器，它能将输入输入信号电压转换成高功率 输出而推动音箱放声。
分类：
按功放与扬声器匹配方式，可分定阻抗输出和定电压输出；
A、B、、D类功放比较：
甲（A）类功率放大器在理想情况下，最高效率只能50％。甲类放大器 工作时会产生高热，效率很低，但固有的优点是失真小。
乙（B）类功率放大器在理想情况下最高效率可以到达80％。乙类放大 器的优点是效率高，缺点是会产生越大失真。
按输出方式：双声道立体声调音台、三声道左中右调音台、多声道 调音台、多编组输出调音台等。
按输入通道数量：6路、8路、12路。。。32路、40路、48路。。。 调音台等。
按使用场合：便携式（流动）调音台、固定式调音台、半固定式 （可移动）调音台等。
按信号处理方式大
现场扩声调音师
后级放大
设计工程师
较强声信号
传声器/话筒
话筒（麦克风、传声器）：将声信号转换为电信号的换能器。
话筒拾音：动圈话筒、电容话筒
动圈话筒拾音原理
+
2
－
根 动据 圈电 话磁 筒感 ：应 使原 用理 简， 单当 、金 不属 需膜要受附声加波前引置起放振大动器，和带幻动象处电在源磁供场电中、的牢音 固圈 、运 寿动 命而 长产 、生 性电 能稳 流定，、实噪现声声 较信 低号 和转 价变 格为 便电 宜信 。号。
扩声的 ——组成与发展
扩声的来由？ ？
为 什 么 要 扩 声？
80
2米
68
2米
62
4米
56
8米
50
16米
点声源声能传输过程中， 遵循平方反比定律。
扩声目的
我们采用扩声系统通常期望它能达到下面的某些或者全部的要求:
1、声放大、还原，声重放。 2、改善语言的清晰度和音乐的明晰度。 3、扩展在某些场合需要的动态范围。 4、改善语言、音乐、乐器等之间的声音平衡。 5、在某些复杂的环境，利用扩声系统来保证声像之间的平衡，即：声像定位。 6、改善在某些复杂环境的声音的均衡，即：实现声场均匀。 7、改善房间本身的声学缺陷，例如：可增加直达声的传输距离来改善由于房间 混响时间过长而带来的清晰度问题等。 8、修饰人声或乐器声，如效果器，激励器，失真器等等。
扩声系统的组成元素
1、音源设备 2、信号放大处理设备 3、重放设备
简单的扩声系统
拾音
声电转 换
80
信号放大
信号放大
信号还原 电声转换
2
1.23V
10～230V
133
较弱声信号
前级放大
现场扩声调音师
后级放大
设计工程师
较强声信号
拾音
声电转 换
简单的扩声系统
信号放大
信号放大
信号还原 电声转换
较弱声信号
无源音箱的结构
无源音箱的结构： 1、箱体 2、喇叭单元 3、电子元件
音箱的分类
有源音箱/无源音箱 全频音箱、中高频音箱、中低频音箱、超低频音箱等 常规音箱、阵列音箱
－1P有全源频
6625105－无P源超低频
简单的扩声系统
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
功率放大器
在音色方面，会注意其搭配上是否冷暖相宜、软硬适中，最终使整套器材还 原音色呈中性，这仅是从艺术方面考虑。从技术方面考虑功放与音箱配接的 要素有：一、功率匹配，二、功率储备量匹配，三、阻抗/定压匹配，四、阻 尼系数的匹配。
1、为最佳聆听声压，我们可以从听音区到音箱的距离与音箱的特性灵敏度来 计算音箱的额定功率与功放的额定功率。（现实设计不考虑） 2、建议功放功率为音箱的额定功率1.5倍以上，使用的时候要注意功放的工作 不要过载。但是功放的功率是绝对不能小音箱的，易烧音箱的高音单元.。 3、功放的额定输出阻抗（电压），应与音箱的额定阻抗（电压）相一致。 4、值越大，功放对音箱的控制能力越强，使脉冲后沿建立时间缩短，低频瞬态
简单的扩声系统
信号处理
后级放大
全频音箱 较强声信号
分频器
将全频信号分成若干频带的音频设备。
大部分一只音箱不能全频带还原音频信号，事实上每单元负 责部分频带信号还原，比如高频单元、低频单元或者高频音 箱和中低频音箱的声场系统。
223 分频器
简单的扩声系统
信号处理
后级放大
全频音箱 较强声信号
均衡器
