空调系统质量验收标准

空调制冷系统安装工程检验质量验收标准

-----------------------作者： -----------------------日期：空调制冷系统安装工程检验批质量验收记录表

GB50243—2002

080601□□

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设） 单位验收记录

主控项目 1 制冷设备与附属设备安装 第8.2.1-1,3条

2 设备混凝土基础验收 第8.2.1-2条

3 表冷器的安装 第8.2.2条

4 燃油、燃气系统设备安装 第8.2.3条

5 制冷设备严密性试验及试运行 第8.2.4条

6 制冷管道及管配件安装 第8.2.5条

7 燃油管道系统接地 第8.2.6条

8 燃气系统安装 第8.2.7条

9 氨管道焊缝无损检测 第8.2.8条

10 乙二醇管道系统规定 第8.2.9条

11 制冷管道试验 第8.2.10条

一

般项目 1 制冷及附属设备安装 平面位移mm 10

标高mm ±10

2 模块式冷水机组安装 第8.3.2条

3 泵安装 第8.3.3条

4 制冷管道安装 第8.3.4-1,2,3,4条

5 管道焊接 第8.3.4-5,6条

6 阀门安装 第8.3.5-2～5条

7 阀门试压 第8.3.5-1条

8 制冷系统吹扫 第8.3.6条

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日

1123

施工单位检查评定结果专业工长（施工员）施工班组长

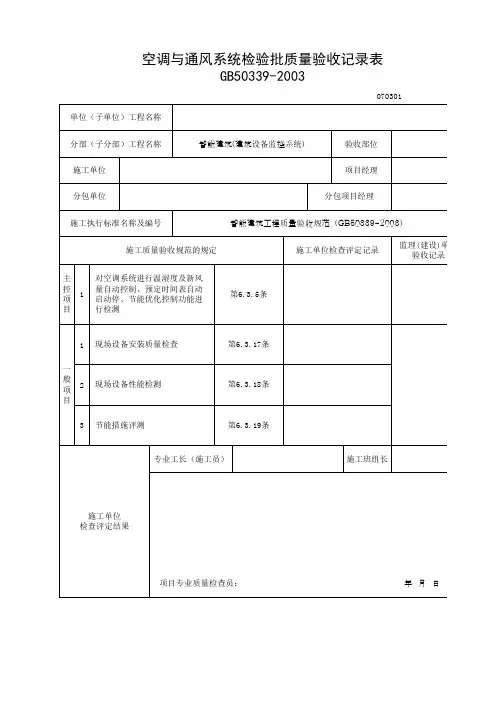

项目专业质量检查员： 年 月 日一般项目 现场设备安装质量检查第6.3.17条 现场设备性能检测第6.3.18条 节能措施评测第6.3.19条施工执行标准名称及编号智能建筑工程质量验收规范（GB50339-2003）施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目 对空调系统进行温湿度及新风 量自动控制、预定时间表自动 启动停、节能优化控制功能进 行检测第6.3.5条施工单位项目经理分包单位分包项目经理空调与通风系统检验批质量验收记录表GB50339-2003070301 单位（子单位）工程名称分部（子分部）工程名称智能建筑(建筑设备监控系统)验收部位监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人): 年 月 日

日)单位验收记录

日

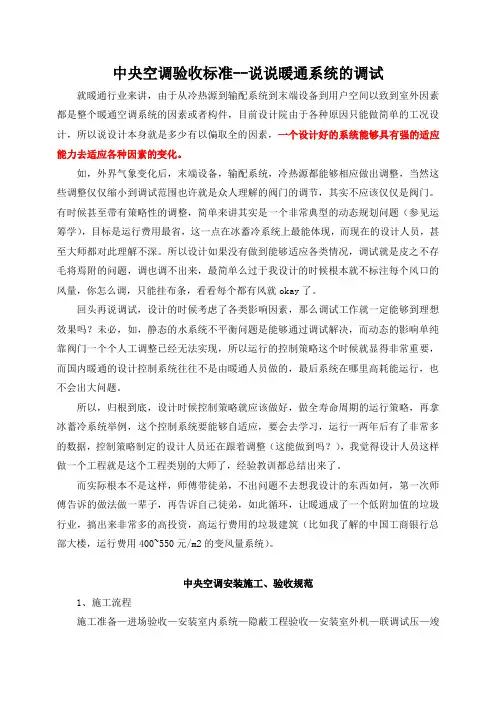

中央空调验收标准--说说暖通系统的调试

就暖通行业来讲，由于从冷热源到输配系统到末端设备到用户空间以致到室外因素都是整个暖通空调系统的因素或者构件，目前设计院由于各种原因只能做简单的工况设计，所以说设计本身就是多少有以偏取全的因素，一个设计好的系统能够具有强的适应能力去适应各种因素的变化。

如，外界气象变化后，末端设备，输配系统，冷热源都能够相应做出调整，当然这些调整仅仅缩小到调试范围也许就是众人理解的阀门的调节，其实不应该仅仅是阀门。有时候甚至带有策略性的调整，简单来讲其实是一个非常典型的动态规划问题（参见运筹学），目标是运行费用最省，这一点在冰蓄冷系统上最能体现，而现在的设计人员，甚至大师都对此理解不深。所以设计如果没有做到能够适应各类情况，调试就是皮之不存毛将焉附的问题，调也调不出来，最简单么过于我设计的时候根本就不标注每个风口的风量，你怎么调，只能挂布条，看看每个都有风就okay了。

回头再说调试，设计的时候考虑了各类影响因素，那么调试工作就一定能够到理想效果吗？未必，如，静态的水系统不平衡问题是能够通过调试解决，而动态的影响单纯靠阀门一个个人工调整已经无法实现，所以运行的控制策略这个时候就显得非常重要，而国内暖通的设计控制系统往往不是由暖通人员做的，最后系统在哪里高耗能运行，也不会出大问题。

所以，归根到底，设计时候控制策略就应该做好，做全寿命周期的运行策略，再拿冰蓄冷系统举例，这个控制系统要能够自适应，要会去学习，运行一两年后有了非常多的数据，控制策略制定的设计人员还在跟着调整（这能做到吗？），我觉得设计人员这样做一个工程就是这个工程类别的大师了，经验教训都总结出来了。

而实际根本不是这样，师傅带徒弟，不出问题不去想我设计的东西如何，第一次师傅告诉的做法做一辈子，再告诉自己徒弟，如此循环，让暖通成了一个低附加值的垃圾行业，搞出来非常多的高投资，高运行费用的垃圾建筑（比如我了解的中国工商银行总部大楼，运行费用400~550元/m2的变风量系统）。

验收内容分类分项验收项目验收标准备注说明

风管平整度无变形、坑洞

镀锌层保护情况，有无破损无破损、划痕

尺寸偏差按照国标验收规范《通风与空调工程施工质量验收规范》(GB50243-2002)

法兰的规格、偏差、形变是否合格按照国标验收规范《通风与空调工程施工质量验收规范》(GB50243-2002)

油漆层有无漏漆无漏漆，色彩光泽一致

风管密封性，漏风点打胶无泄漏，气密性试验合格

过墙套管无遗漏，缝隙已填实

防火封堵严密，防火墙采用不燃材料封堵

弯头导流片设置大于800mm弯头设置，导流片固定牢靠，无震颤

风量测量孔的设置数量满足检测要求，配方便开启、密封的封盖

气密性良好，保温严密，易装拆

厨房排风管在合适位置装检修门，以便清洁管道

长度较大的系统，每个系统至少一个

牢固、运行不产生震动

按照国标验收规范《通风与空调工程施工质量验收规范》(GB50243-2002)

手按无明显变形，运行不震颤

厨房排风管低位安装集油管及排放阀门

管道清洁点方便内部系统清洁，数量位置按照顾问或专业公司意见

软接无校口连接，软接不受扭曲力作用，不传震

保温层的严密情况，是否会造成结露和能量损失保温无缝隙，保温胶粘接牢固，玻璃棉保温和风管贴实，胶带无开裂

保护层的严密、平整情况，外观外观平整，无磕碰、划痕，有水的地方，保护层压缝顺水流方向，不易进水

无冷桥风管与金属支撑加隔热阻断

吊顶内风管吊顶内排烟风管保温

安装牢靠，无缝隙，视观平整

叶片或扩散环的分布均匀

颜色无差异

无划伤和压痕

调节装置灵活可靠

防雨百叶防雨性能良好

外墙百叶装防虫网

尺寸大的百叶有加固措施

过滤网已清洁

办公楼AHU回风口带防护网

防火风口开关装置执行可靠，信号输出可靠

自垂百叶叶片无卡阻、脱落

阀体在正常操作时，不产生震动和声响

执行机构/操作手柄执行机构动作灵活，手动阀执行方便

防火阀手动按钮执行灵活，竣工图有位置标识

防火阀设置单独支吊架

止回阀逆流时，阀门完全关闭

余压阀楼梯压力测试合格后，滑块位置有标记

吸声棉及玻璃丝布无起尘情况，密封可靠
