不良导体导热系数的测定(绝对给力版)

物理实验报告测量不良导体的导热系数.docx 摘要：本实验是测量不良导体的导热系数实验，主要目的是研究不同材料的导热性质，并通过实验方法测量导热系数。

实验过程中，先选取了两种不同的材料（石棉、灰铸铁）进行实验，然后分别利用导热仪和热传导仪测算材料的导热系数，并计算结果。

结果表明，两种材料的导热系数差别较大，石棉的导热系数远小于灰铸铁的导热系数。

本实验得到的结果对于进一步了解材料的物性能有重要意义。

关键词：导热系数，导热仪，热传导仪，试样，材料引言：导热系数是指在单位时间内，单位面积的材料温度梯度下，单位厚度内热量传递的能力。

导热系数是一个材料对热传导的基本反应，它是材料的一个基本物理参数，不同材料的导热系数大小差别较大，因此对于不同材料的导热系数进行测量具有重要意义。

实验项目：1.测量石棉的导热系数；实验原理：一、导热仪法导热仪法是利用导热仪来测量不同材料的导热系数。

导热仪是一种用于测量导热系数的仪器，利用它可以轻松地测量导热系数，而且测量结果比较精确。

导热仪分为静态导热仪和动态导热仪两种。

静态导热仪是指采用一定时间后的热平衡来测量材料的导热系数，它的原理是利用热传导平衡定理。

热传导平衡定理是指当物体的温度分布达到稳定状态时，所有点的温度分布相同，在每个点上的热流密度相等，因此可以根据热流密度和热传导系数的定义求得导热系数。

动态导热仪是指在一定时间内，通过测量目标材料表面和内部温度的变化来测量材料的导热系数。

动态导热仪具有快速、精确、稳定的特点，可以在室温下测量导热性能。

利用热传导仪测量材料的导热系数时，首先需要将试样放置在热源上，并使热源产生热量。

然后，利用热流计和温度计测量试样内外的温度差，从而计算出材料的导热系数。

实验步骤：1.选定两种不同材料（石棉、灰铸铁）作为试验样品；2.利用切割机将两种材料切割成长方形样品；5.利用计算机软件计算出试样的导热系数。

实验结果：（1）导热仪法：0.004 (W/mK)2.灰铸铁的导热系数：分析：通过实验结果可以看出，石棉的导热系数要小得多，而灰铸铁的导热系数则要大得多。

不良导体导热系数的测定一、实验中，测量导热系数的公式为：)()(2)2(21εεπελ-++=B B A A A A R h h R h R dt d c m式中21,εε 是稳态时对应于加热铜盘C ，散热铜盘A 的温度分别为 21,θθ的电压表的读数。

dtd ε：铜盘A 在温度为2θ时的散热速率 m : 铜盘A 的质量 已知 g m 00.896=c ：铜的比热已知 11385--⋅⋅=C Kg J cA R ：铜盘A 的半径已知cm R A 00.132= A h ：铜盘A 的厚度已知 cm h A 754.0= B h ：待测样品B 的厚度 已知 cm h B 800.0= B R ：待测样品B 的半径已知cm R B 00.132=二、实验步骤：1. 小心地将橡胶塞从杜瓦瓶里拔出，将它（连同两根玻璃管）斜靠在基座，如图（1）所示。

将杜瓦瓶装上适量的水和冰块，小心地把橡胶塞连同两根玻璃管塞入瓶中。

（1）2.将铜盘A放在三脚支架上并使之不与周围的三个金属柱接触。

然后，在铜盘A 上放上待测的橡胶盘B，如图（2）。

3.将红外加热装置连同加热铜盘C压在待测的橡胶盘B上。

把热电偶的热端分别插入铜盘C和铜盘A；将红外加热炉的防护罩罩好，如图（3）。

4.将电压表接好，并调零。

把拨动开关拨到上方，电源开关拨到220V，关风扇。

此时，电压表显示的是铜盘C 的温度。

如图（4）。

（2）（3）（4）铜盘A橡胶盘B 三脚支架热电偶热端5. 10分钟后，电源开关拨到110V ，开风扇。

此后，每隔2分钟记录一次上下铜盘的温度，直到连续的三次记录中，上盘的温度不变，同时下盘的温度也不变。

这时系统达到了稳态,将稳态时的温度值记为s s 21,εε 表格1：6. 关电源，关风扇，停止加热。

移去橡胶盘， 使铜盘C 直接接触铜盘A ，拨动开关拨到下方， 电源开关拨到220V 进行加热。

此时，电压表显 示的是铜盘A 的温度。

7. 铜盘A 的温度比稳态时的温度增加1mV ，停止加热。

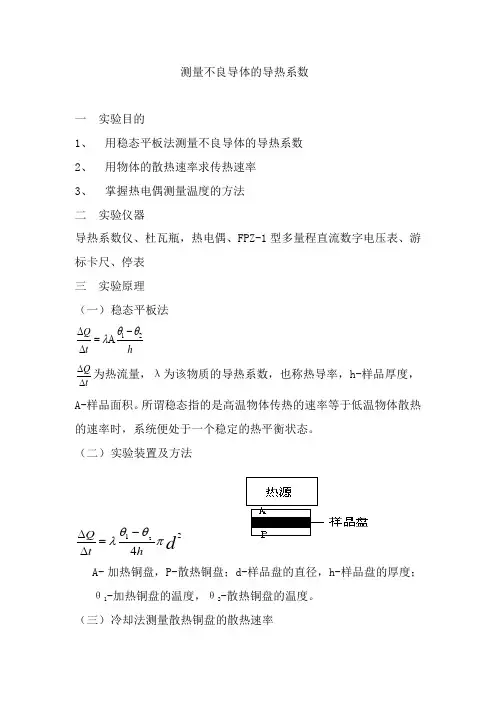

测量不良导体的导热系数一 实验目的1、 用稳态平板法测量不良导体的导热系数2、 用物体的散热速率求传热速率3、 掌握热电偶测量温度的方法 二 实验仪器导热系数仪、杜瓦瓶，热电偶、FPZ-1型多量程直流数字电压表、游标卡尺、停表 三 实验原理 （一） 稳态平板法ht Q 21θθλ-A =∆∆ tQ∆∆为热流量，λ为该物质的导热系数，也称热导率，h-样品厚度， A-样品面积。

所谓稳态指的是高温物体传热的速率等于低温物体散热的速率时，系统便处于一个稳定的热平衡状态。

（二） 实验装置及方法d ht Q 2142πθθλ-=∆∆A- 加热铜盘，P-散热铜盘；d-样品盘的直径，h-样品盘的厚度；θ1-加热铜盘的温度，θ2-散热铜盘的温度。

（三） 冷却法测量散热铜盘的散热速率∵ dt d t Q c m P P θ=∆∆散 ；dtd θ 是曲线在θ2点的斜率，如下图∴ ()dt d h d c m P P θθθπλ2124-= 四 实验内容及步骤1、测量样品盘的厚度h 和直径d ，并记录散热铜盘的质量。

2、调节支架上的三个螺丝使它往下降一部份，将散热铜盘放在它的上面，再往上放样品盘，然后将加热器放在样品盘上面，使三个盘紧密接触，然后把加热器固定，再用三个螺丝往上拧，使整个系统固定不动。

3、将热电偶的插头分别插入两对孔中，并打开毫伏计（要调零）判断热端冷端，将热端分别插入加热铜盘和散热铜盘，冷端插入杜瓦瓶中。

4、用220v 电压加热15分钟，再用110v 加热同时打开风扇，大约半小时后每隔壁5分钟观察θ1、θ2的值各一次，直到观察到连续两组的数值不变即可认为系统达到稳态，记录这组数据。

5、重新用220v 电压加热同时关掉风扇，观察θ2的变化，当达到 θ2+0.2mv 时停止加热并移开加热器同时打开风扇。

观察θ2的变化当温度回落到θ2+0.2mv 时开始每隔壁30秒读一次数据直到θ2-0.2mv ，关掉风扇即完成此次操作。

非良导体导热系数的测量导热系数（又称热导率）是反映材料热性能的重要物理量，热传导是热交换的三种（热传导、对流和辐射）基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各个研究领域的课题，材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。

在科学实验和工程设计中，所用材料的导热系数都需要用实验的方法精确测定。

一、实验目的了解热传导现象的物理过程，学习用热交换法测量良导体的导热系数。

二、实验仪器FT-RZT-I 数字智能化热学综合实验平台。

1、热导率测量的实验装置如图1所示2、FT-RZT-I 数字智能化热学综合实验平台面板如图2所示C B A图1三、实验原理1882年法国科学家傅立叶（J.Fourier ）建立了热传导理论，目前各种测量导热系数的方法都是建立在傅立叶热传导定律的基础之上。

测量的方法可以分为两大类：稳态法和瞬态法，本实验采用的是稳态平板法测量不良导体的导热系数。

当物体内部有温度梯度存在时，就有热量从高温处传递到低温处，这种现象被称为热传导。

傅立叶指出，在dt 时间内通过dS 面积的热量dQ ，正比于物体内的温度梯度，其比例系数是导热系数，即：dS dxdTdt dQ -λ= （1） 式中dtdQ 为传热速率，dx dT 是与面积dS 相垂直的方向上的温度梯度，“－”号表示热量由高温区域传向低温区域，λ是导热系数，表示物体导热能力的大小，在SI 中λ的单位是W ·m -1·K -1。

对于各向异性材料，各个方向的导热系数是不同的（常用张量来表示）。

如图4所示，设样品为一平板，则维持上下平面有稳定的T 1和T 2（侧面近似绝热），即稳态时通过样品的传热速率为B BS h TT dt dQ 21-λ= （2） 式中h B 为样品厚度，S B =πR 2B 为样品上表面的面积，（T 1-T 2）为上、下平面的温度差，λ为导热系数。

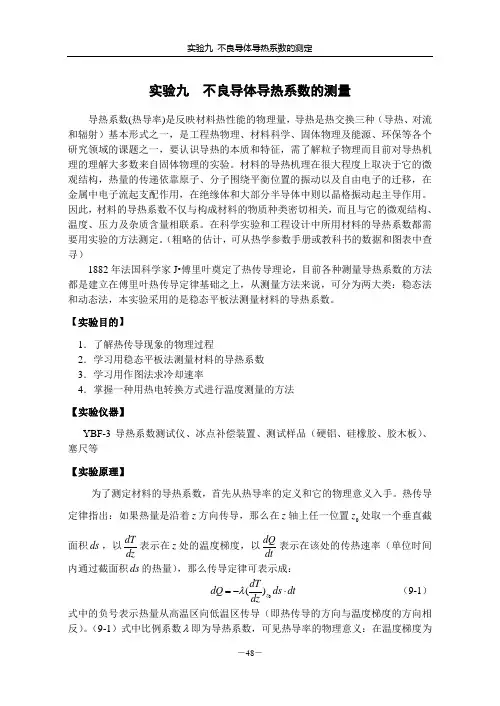

实验九 不良导体导热系数的测量导热系数(热导率)是反映材料热性能的物理量，导热是热交换三种（导热、对流和辐射）基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各个研究领域的课题之一，要认识导热的本质和特征，需了解粒子物理而目前对导热机理的理解大多数来自固体物理的实验。

材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。

因此，材料的导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、压力及杂质含量相联系。

在科学实验和工程设计中所用材料的导热系数都需要用实验的方法测定。

（粗略的估计，可从热学参数手册或教科书的数据和图表中查寻）1882年法国科学家J•傅里叶奠定了热传导理论，目前各种测量导热系数的方法都是建立在傅里叶热传导定律基础之上，从测量方法来说，可分为两大类：稳态法和动态法，本实验采用的是稳态平板法测量材料的导热系数。

【实验目的】1．了解热传导现象的物理过程2．学习用稳态平板法测量材料的导热系数 3．学习用作图法求冷却速率4．掌握一种用热电转换方式进行温度测量的方法 【实验仪器】YBF-3导热系数测试仪、冰点补偿装置、测试样品（硬铝、硅橡胶、胶木板）、塞尺等 【实验原理】为了测定材料的导热系数，首先从热导率的定义和它的物理意义入手。

热传导定律指出：如果热量是沿着z 方向传导，那么在z 轴上任一位置0z 处取一个垂直截面积ds ，以dT dz 表示在z 处的温度梯度，以dQ dt表示在该处的传热速率（单位时间内通过截面积ds 的热量），那么传导定律可表示成： 0()z dTdQ ds dt dz λ=-⋅ （9-1） 式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反）。

（9-1）式中比例系数λ即为导热系数，可见热导率的物理意义：在温度梯度为一个单位的情况下，单位时间内垂直通过单位面积截面的热量。

不良导体导热系数的测量实验报告
实验目的：
1.了解不良导体的特性；
2.测量不良导体的导热系数。

实验原理：
不良导体是指导热性能较差的物质，如木材、塑料等。

导热系数是描述不良导体导热性能的一个物理量，它反映了单位面积、单位厚度、单位温度梯度下热量通过材料传导的能力。

导热系数越小，说明该材料导热性能越差。

实验仪器：
1.不良导体样品；
2.热绝缘材料；
3.热源；
4.温度计；
5.测量仪器。

实验步骤：
1.将热绝缘材料平铺在工作台上，摆放不良导体样品；
2.将热源放置在样品的一侧，使其与材料保持良好的接触；
3.在样品的另一侧放置温度计，用以测量温度变化；
4.开始记录温度的变化，记录一定时间内温度的变化曲线；
5.使用测量仪器测量材料的厚度和面积。

实验数据和结果：
根据记录到的温度数据，可以得到温度随时间的变化曲线。

根据这些数据，可以计算出材料的导热系数。

实验讨论：
在讨论中，可以对不良导体的导热性能进行评估，并分析不同因素对导热系数的影响。

实验总结：
通过本次实验，我们了解了不良导体的特性和导热系数的测量方法。

同时，我们也明白了导热系数与材料导热性能之间的关系。

这对于我们选择材料、设计热工设备等方面都具有重要意义。

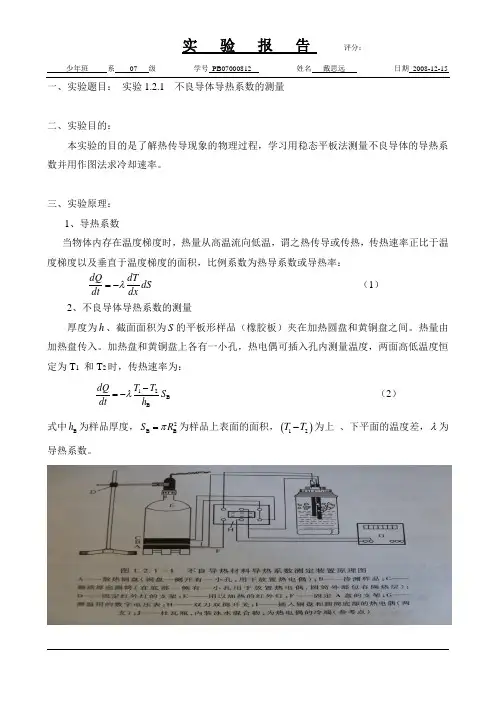

一、实验题目： 实验1.2.1 不良导体导热系数的测量二、实验目的：本实验的目的是了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并用作图法求冷却速率。

三、实验原理：1、导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率：dS dxdTdt dQ λ-= （1） 2、不良导体导热系数的测量厚度为h 、截面面积为S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。

热量由加热盘传入。

加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为：12B BT T dQS dt h λ-=- （2） 式中B h 为样品厚度，2B B S R π=为样品上表面的面积，()12T T -为上 、下平面的温度差，λ为导热系数。

由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。

这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。

每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dtdT 。

铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。

物体的散热速率应与它们的散热面积成正比：()()222R R h dQ dQ dt R R h dt ππ+'=+ （3） 式中dt Q d '为盘自由散热速率。

而对于温度均匀的物体，有 dtdTmcdi Q d =' （4） 这样，就有()A A Cu Cu A A 2d d d 2d R h QT m c t R h t+=⋅+ （5） 结合（2）式，可以求出导热系数。

()()()Cu Cu B A A 2B 12A A 2d 2d m c h R h TR T T R h tλπ+=⋅-+ （6） Cu B B A 12m h R h T T 、、、、和都可由实验测量出准确值，本实验所用的铜盘比热容为11Cu 0.3709kJ kg C --=⋅⋅K ，因此，只要求出d d Tt，就可以求出导热系数λ。

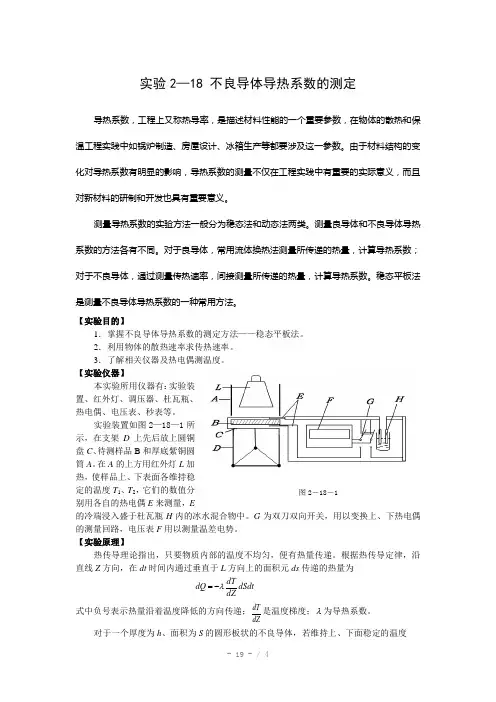

实验2—18 不良导体导热系数的测定导热系数，工程上又称热导率，是描述材料性能的一个重要参数，在物体的散热和保温工程实践中如锅炉制造、房屋设计、冰箱生产等都要涉及这一参数。

由于材料结构的变化对导热系数有明显的影响，导热系数的测量不仅在工程实践中有重要的实际意义，而且对新材料的研制和开发也具有重要意义。

测量导热系数的实验方法一般分为稳态法和动态法两类。

测量良导体和不良导体导热系数的方法各有不同。

对于良导体，常用流体换热法测量所传递的热量，计算导热系数；对于不良导体，通过测量传热速率，间接测量所传递的热量，计算导热系数。

稳态平板法是测量不良导体导热系数的一种常用方法。

【实验目的】1．掌握不良导体导热系数的测定方法——稳态平板法。

2．利用物体的散热速率求传热速率。

3．了解相关仪器及热电偶测温度。

【实验仪器】本实验所用仪器有：实验装置、红外灯、调压器、杜瓦瓶、热电偶、电压表、秒表等。

实验装置如图2—18—1所示，在支架D 上先后放上圆铜盘C 、待测样品B 和厚底紫铜圆筒A 。

在A 的上方用红外灯L 加热，使样品上、下表面各维持稳定的温度T 1、T 2，它们的数值分别用各自的热电偶E 来测量，E的冷端浸入盛于杜瓦瓶H 内的冰水混合物中。

G 为双刀双向开关，用以变换上、下热电偶的测量回路，电压表F 用以测量温差电势。

【实验原理】热传导理论指出，只要物质内部的温度不均匀，便有热量传递。

根据热传导定律，沿直线Z 方向，在dt 时间内通过垂直于L 方向上的面积元ds 传递的热量为dSdt dZdT dQ λ-=式中负号表示热量沿着温度降低的方向传递；dZdT 是温度梯度；λ为导热系数。

对于一个厚度为h 、面积为S 的圆形板状的不良导体，若维持上、下面稳定的温度图2－18－1T 1和T 2,其侧面绝热，则在时间∆t 内，沿着与S 面垂直方向上传递热量Q ∆可表示为 t S hT T Q ∆-=∆21λ （2－18－1）本实验装置如图2—18—1所示，由上述热传导基本公式通过待测样品B 板的传热速率可写成：221B BR h TT tQ ⋅⋅-⋅=∆∆πλ （2—18—2）式中h B 为样品厚度，R B 为样品圆板的半径，T 1为样品圆板上表面的温度，T 2为其下表面的温度，λ为样品B 的导热系数。

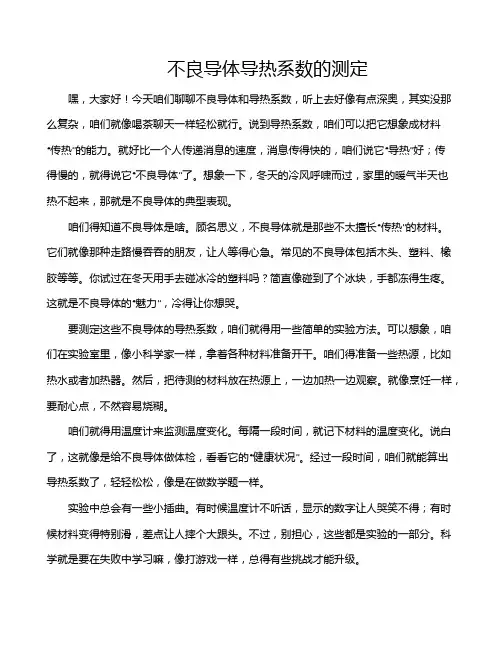

不良导体导热系数的测定嘿，大家好！今天咱们聊聊不良导体和导热系数，听上去好像有点深奥，其实没那么复杂，咱们就像喝茶聊天一样轻松就行。

说到导热系数，咱们可以把它想象成材料“传热”的能力。

就好比一个人传递消息的速度，消息传得快的，咱们说它“导热”好；传得慢的，就得说它“不良导体”了。

想象一下，冬天的冷风呼啸而过，家里的暖气半天也热不起来，那就是不良导体的典型表现。

咱们得知道不良导体是啥。

顾名思义，不良导体就是那些不太擅长“传热”的材料。

它们就像那种走路慢吞吞的朋友，让人等得心急。

常见的不良导体包括木头、塑料、橡胶等等。

你试过在冬天用手去碰冰冷的塑料吗？简直像碰到了个冰块，手都冻得生疼。

这就是不良导体的“魅力”，冷得让你想哭。

要测定这些不良导体的导热系数，咱们就得用一些简单的实验方法。

可以想象，咱们在实验室里，像小科学家一样，拿着各种材料准备开干。

咱们得准备一些热源，比如热水或者加热器。

然后，把待测的材料放在热源上，一边加热一边观察。

就像烹饪一样，要耐心点，不然容易烧糊。

咱们就得用温度计来监测温度变化。

每隔一段时间，就记下材料的温度变化。

说白了，这就像是给不良导体做体检，看看它的“健康状况”。

经过一段时间，咱们就能算出导热系数了，轻轻松松，像是在做数学题一样。

实验中总会有一些小插曲。

有时候温度计不听话，显示的数字让人哭笑不得；有时候材料变得特别滑，差点让人摔个大跟头。

不过，别担心，这些都是实验的一部分。

科学就是要在失败中学习嘛，像打游戏一样，总得有些挑战才能升级。

咱们再聊聊导热系数的实际意义。

比如，家里装修的时候，大家都喜欢选那些导热系数低的材料。

这样冬天就不怕冷，夏天也能避暑。

想想看，如果家里的墙壁像冰箱一样保温，那得多舒服啊，简直就像在外面吹着凉风，惬意无比。

导热系数还和节能有关系。

低导热系数的材料可以帮助我们减少能源消耗，既环保又省钱，谁不喜欢呢？就像给自己的钱包做了个“保镖”，稳稳当当的，不怕被剁手。

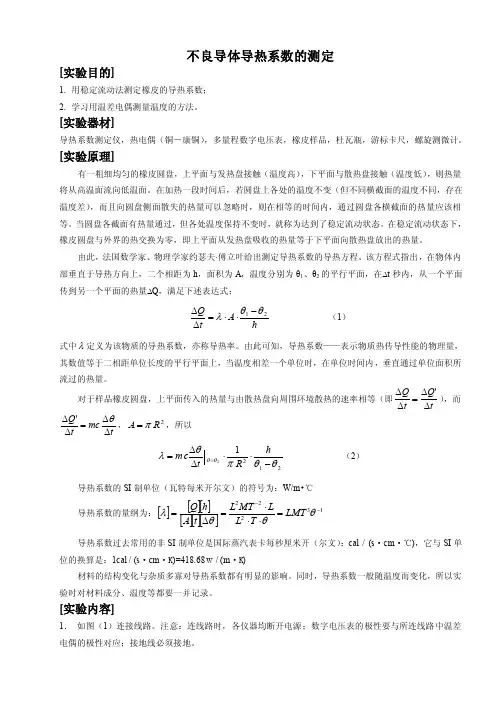

不良导体导热系数的测定[实验目的]1. 用稳定流动法测定橡皮的导热系数；2. 学习用温差电偶测量温度的方法。

[实验器材]导热系数测定仪，热电偶（铜－康铜），多量程数字电压表，橡皮样品，杜瓦瓶，游标卡尺，螺旋测微计。

[实验原理]有一粗细均匀的橡皮圆盘，上平面与发热盘接触（温度高），下平面与散热盘接触（温度低），则热量将从高温面流向低温面。

在加热一段时间后，若圆盘上各处的温度不变（但不同横截面的温度不同，存在温度差），而且向圆盘侧面散失的热量可以忽略时，则在相等的时间内，通过圆盘各横截面的热量应该相等。

当圆盘各截面有热量通过，但各处温度保持不变时，就称为达到了稳定流动状态。

在稳定流动状态下，橡皮圆盘与外界的热交换为零，即上平面从发热盘吸收的热量等于下平面向散热盘放出的热量。

由此，法国数学家、物理学家约瑟夫·傅立叶给出测定导热系数的导热方程。

该方程式指出，在物体内部垂直于导热方向上，二个相距为h ，面积为A ，温度分别为θ1、θ2的平行平面，在∆t 秒内，从一个平面传到另一个平面的热量∆Q ，满足下述表达式：hA t Q 21θθλ-⋅⋅=∆∆ （1） 式中λ定义为该物质的导热系数，亦称导热率。

由此可知，导热系数——表示物质热传导性能的物理量，其数值等于二相距单位长度的平行平面上，当温度相差一个单位时，在单位时间内，垂直通过单位面积所流过的热量。

对于样品橡皮圆盘，上平面传入的热量与由散热盘向周围环境散热的速率相等（即t Q t Q ∆∆=∆∆'），而tmc t Q ∆∆=∆∆θ'，2 R A π=，所以 212 12θθπθλθθ-⋅⋅∆∆==h R t mc （2） 导热系数的SI 制单位（瓦特每米开尔文）的符号为：W/m •℃导热系数的量纲为：[][][][][][]13222--=⋅⋅⋅=∆=θθθλLMT T L L MT L t A h Q 导热系数过去常用的非SI 制单位是国际蒸汽表卡每秒厘米开（尔文）：cal / (s ·cm ·℃)，它与SI 单位的换算是：1cal / (s ·cm ·K )=418.68 w / (m ·K )材料的结构变化与杂质多寡对导热系数都有明显的影响。

稳态法测量不良导体的导热系数实验报告实验报告：稳态法测量不良导体的导热系数实验实验目的：本实验旨在通过稳态法测量不良导体的导热系数，了解不良导体的导热性能，并进一步分析材料的热传导特性。

实验仪器：1. 实验台2. 电热器3. 铜棒样品4. 温度计5. 计时器6. 多用电表7. 导热油实验原理：稳态法测量导热系数是通过测量材料的温度梯度和热流量来计算导热系数的。

在实验过程中，首先将导热油倒入实验台中，使其充满整个实验空间。

然后，在台面上放置热源和试样，热源通过导热油将热量传递给试样，试样将热量传递给周围环境。

通过测量试样两端的温度差和热流量，可以计算出导热系数。

实验步骤：1. 准备工作: 将实验台内充填导热油，并使其达到温度平衡。

2. 将导热棒和试样一起放置在实验台上，使其与实验台接触良好。

3. 将电流通入电热器中，通过导热油将热量传递给试样，使热量在试样内传递。

4. 同时使用温度计测量试样两端的温度差，并通过多用电表测量电热器的电流和电压，计算出热流量。

5. 记录不同时间间隔的试样温度和热流量数据，并绘制温度与热流量的关系曲线。

6. 根据数据计算出导热系数。

实验结果：根据实验得到的温度-热流量关系曲线，可以通过线性拟合得到试样的斜率，即热流量值。

通过计算不同时间间隔内的温度差，可以得到导热系数的数值。

实验结论：根据实验结果，可计算出不良导体的导热系数。

导热系数是衡量材料导热性能的重要参数，通过实验可以了解不良导体的导热性能，并为材料的热传导特性分析提供参考。

实验注意事项：1. 实验过程中要注意安全，避免触电或烫伤等意外情况。

2. 导热油的量要足够充填实验台，且温度均匀平衡。

3. 实验前要对实验仪器进行检查，确保正常工作。

4. 实验操作要严格按照实验步骤进行，尽量减小误差产生。

5. 实验完成后要对实验环境进行清理和整理，保持实验台的整洁。

不良导体导热系数的测定热量的传递一般分为三种: 热传导、热对流、以及热辐射。

其中的热传导是指发生在固体内部或静止流体内部的热量交换的过程。

从微观上说, 热传导或者说导热过程是以自由电子或晶格振动波作为载体进行热量交换的过程；从宏观上说, 它是由于物体内部存在温度梯度, 而发生从高温部分向低温部分传递热量的过程。

不同物体的导热性能各不相同, 导热性能较好的物体称为良热导体, 导热性能较差的物体称为不良热导体。

定量描述物体导热性能的物理量是导热系数, 一般说来, 金属的导热系数比非金属的要大；固体的导热系数比液体的要大；气体的导热系数最小。

导热系数是描述材料性能的一个重要参数, 在锅炉制造、房屋设计、冰箱生产等工程实践中都要涉及这个参数, 而且通过研究物质的导热系数, 还可以进一步了解物质组成及其内部结构等。

所以, 导热系数的研究和测定有着重要的实际意义。

在科学实验和工程设计中, 所用材料的导热系数都需要用实验的方法精确测定。

其测量方法大致上有稳态法和非稳态法两类。

稳态法是在加热和散热达到平衡状态、样品内部形成稳定温度分布的条件下进行测量。

非稳态法则是指在测量过程中样品内部的温度分布是变化的, 变化规律不仅受实验条件的影响, 还与待测样品的导热系数有关。

本实验介绍一种比较简单的利用稳态法测定不良导体导热系数的方法。

【预备问题】① 如何判断不良导体中的导热过程达到了稳定？ ② 不良导体样品盘的厚度对测量结果有影响吗？③ 如果测量高低温热源温度所分别使用的温度计读数有偏差, 将会产生什么样的影响？有什么办法消除或减小影响？【引言】1. 热传导定律当物体内部各处的温度不均匀时, 就会有热量从温度较高处传递到温度较低处, 这种现象叫热传导现象。

早在1882年著名物理学家傅立叶（Fourier ）就提出了热传导的定律: 若在垂直于热传播方向x 上作一截面△S, 以 表示 处的温度梯度, 那么在时间△t 内通过截面积△S 所传递的热量△Q 为S dx d t Q x ∆⎪⎭⎫⎝⎛-=∆∆0θλ （3.14.1） 式（3.14.1）中 为传热速率, 负号代表热量传递方向是从高温区传至低温处, 与温度梯度方向相反。

不良导体的热导系数的测量实验简介材料的导热系数是反映材料热性能的物理量，导热机理在很大程度上取决与它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移。

导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、 压力及杂质含量相联系。

测量导热系数的方法比较多，但可以归并为两类基本方法：一类是稳态法，另一类是动态法。

用稳态法时，先用热源对测试样品进行加热，并在样品内部形成稳定的温度分析，然后进行测量。

而在动态法中，待测样品中的温度分布是随时间变化的，例如按周期性变化等。

本实验采用稳态法进行测量。

实验目的了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并用作图法求冷却速率。

实验仪器待测橡皮垫、黄铜板、加热铜质圆盘（带隔热层）、红外灯、热电偶、杜瓦瓶、冰水混合物、0~250V 变压器、秒表、游标卡尺等实验原理1，导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率： dS dxdT dt dQ λ-= （1） 2，不良导体导热系数的测量厚度为h 、截面面积为S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。

热量由加热盘传入。

加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为S hT T dt dQ 21--=λ （2）图 1图 2由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。

这时移去橡胶板，使加热盘与铜盘直接接触，将铜盘加热到高于T 2约10度，然后再移去加热盘，让黄铜盘全表面自由放热。

每隔30秒记录铜盘的温度，一直到其温度低于T 2，据此求出铜盘在T 2附近的冷却速率dtdT 。

铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
