关于征求输电线路及变电站工程项目划分意见的通知
输电线路工程项目划分说明
一、本划分表的编制依据为：《110-500kV架空送电线路工程施工质量检验及评定规程》及《110-500kV架空送电线路工程施工及验收规范》。
二、本划分表将每两个变电站之间的架空送电线路工程定为1个单位工程。
每个单位工程分为6个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程；每个单元工程中规定有若干个检查（检验）项目。
三、项目的质量要求和检查方法按照《110kV～500kV架空电力线路工程施工质量检验及评定规程》执行。
变电站工程项目划分说明
每个变电站划分为1个单位工程，2个子单位工程，包括土建工程及电气安装工程。
一、变电站电气安装子单位工程划分为以下9个分部工程：
1.***kV配电装置；
2.***kV配电装置；
3.***kV配电装置及无功补偿系统；
4.主变压器系统；
5.站用电系统；
6.防雷接地系统；
7.电气二次系统；
8.通信系统；
9.调试系统。
二、变电站土建工程划分为以下6个分部工程：
1.主控制楼综合楼；
2.户外构支架分部工程；
3.所区性建筑；
4.消防分部工程；
5.辅助生产建筑分部工程；
6.生活福利建筑分部工程。
11
22
33
44
输电线路项目划分表
55
66
77
88
变电站电气安装子单位工程项目划分表
变电站土建子单位工程项目划分表。

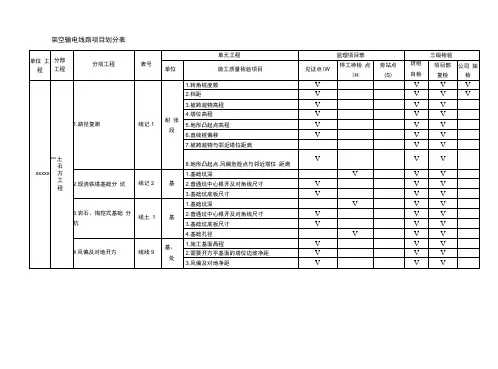

表3.0.3–架空输电线路施工质量检验及评定范围划分表(2016
新完整版本)
序号检验项
目检验内容检查标准
1 材料铁塔、导线、绝缘子、接头、接地
线、挂点等线路材料应当符合设计和
规范要求，并且合格证、检验报告、
出厂合格保证书等文件齐备企业标准：国家行业标准、行业标准、企业标准等
2 基础塔基开挖和回填，地形复原、施工现
场环境卫生情况塔基开挖和回填不得影响周围土质和植被稳定，地形平整美观，施工现场环境卫生清洁
3 架设铁塔立杆校正、安装、焊接质量、档
距、垂直度、水平度等界限值：档距误差不得超出规范规定值的5%，垂直度和水平度误差不得超过规范规定值
4 导线架空导线吊装、拉设、张力、挂点、
连接等界限值：垂度与规定值偏差不得超过规范规定值的10%等
5 绝缘子绝缘子的安装高度、外观状况、接触
线圈的距离和平面位置情况等界限值：接触线圈不能与导线触碰，上下绝缘子应该处于同一个平面
6 线夹、
地线、
接头制作质量、接头处处理质量等界限值：线夹应稳固，接
头的夹紧和密封应到位。
地线埋深应符合规范、接
地连接可靠。
表中所列检查项为架空输电线路施工质量检验及评定的主要内容，检查标准为企业标准、行业标准、国家标准等规定。
此范围划分表为2016年新完整版，对原有的检查标准进行了全面更新，保证了对架空输电线路的施工质量评价更为严格和规范。
表中中所列的检查项目和标准要求都必须严格遵守，以确保架空输电线路的安全和性能。
编制说明一、本划分表的编制依据为：《1000kV架空送电线路工程施工质量检验及评定规程》及Q/GDW153-20061000kV架空送电线路工程施工及验收规范》＜二、本划分表将每个施工标段的架空送电线路工程定为一个单位工程。
每个单位工程分为六个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程；每个单元工程中规定有若干个检查（检验）项目。
三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。
四、项目的质量要求和检查方法同《11OkV〜500kV架空电力线路工程施工质量检验及评定规程》。
五、检查（检验）项目分类检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。
关键项目：指影响工程性能、强度、安全性和可靠性且不易修复和处理的项目。
重要项目：指影响工程结构及尺寸但可以修补和返工处理的项目。
一般项目：指一般不影响施工安装和运行安全的项目。
外观项目：指体现工艺水平、环境协调及美观的项目。
六、单元工程、分项工程、分部工程及单位工程均分为优良、合格与不合格三个等级。
具体为：1单元工程1）优良级：关键项目必须100%符合本规程的优良级标准；——重要项目、一般项目和外观项目必须100%达到本规程的合格级标准；——全部检查项目中有80%及以上达到优良级标准。
2）合格级：——关键项目、重要项目、外观项目检查中达到优良级标准者不及80%，但必须100%达到合格级标准；——一般项目中，如有一项未能达到本规程合格级规定，但不影响使用者，可评为合格级。
3）不合格级：关键项目、重要项目、外观检查项目中有一项或一般检查项目有两项及以上未达到本规程合格级规定者。
2分项工程1）优良级：该分项工程中单元工程100% 达到合格级标准，且检查（检验）项目优良级数目达到该分项工程中检查（检验）项目总数的80%及以上者。
2）合格级：该分项工程中单元工程100%达到合格级标准者。
关于征求输电线路及变电站工程项目划分意见的通知
输电线路工程项目划分说明
一、本划分表的编制依据为：《110-500kV架空送电线路工程施工质量检验及评定规程》及《110-500kV架空送电线路工程施工及验收规范》。
二、本划分表将每两个变电站之间的架空送电线路工程定为1个单位工程。
每个单位工程分为6个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程；每个单元工程中规定有若干个检查（检验）项目。
三、项目的质量要求和检查方法按照《110kV～500kV架空电力线路工程施工质量检验及评定规程》执行。
变电站工程项目划分说明
每个变电站划分为1个单位工程，2个子单位工程，包括土建工程及电气安装工程。
一、变电站电气安装子单位工程划分为以下9个分部工程：
1.***kV配电装置；
2.***kV配电装置；
3.***kV配电装置及无功补偿系统；
4.主变压器系统；
5.站用电系统；
6.防雷接地系统；
7.电气二次系统；
8.通信系统；
9.调试系统。
二、变电站土建工程划分为以下6个分部工程：
1.主控制楼综合楼；
2.户外构支架分部工程；
3.所区性建筑；
4.消防分部工程；
5.辅助生产建筑分部工程；
6.生活福利建筑分部工程。
1
2
3
4
5
6
7
8。
关于征求输电线路及变电站工程项目划分意见的通知
输电线路工程项目划分说明
一、本划分表的编制依据为：《110-500kV架空送电线路工程施工质量检验及评定规程》及《110-500kV架空送电线路工程施工及验收规范》。
二、本划分表将每两个变电站之间的架空送电线路工程定为1个单位工程。
每个单位工程分为6个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程；每个单元工程中规定有若干个检查（检验）项目。
三、项目的质量要求和检查方法按照《110kV～500kV架空电力线路工程施工质量检验及评定规程》执行。
变电站工程项目划分说明
每个变电站划分为1个单位工程，2个子单位工程，包括土建工程及电气安装
工程。
一、变电站电气安装子单位工程划分为以下9个分部工程：
1.***kV配电装置；
2.***kV配电装置；
3.***kV配电装置及无功补偿系统；
4.主变压器系统；
5.站用电系统；
6.防雷接地系统；
7.电气二次系统；
8.通信系统；
9.调试系统。
二、变电站土建工程划分为以下6个分部工程：
1.主控制楼综合楼；
2.户外构支架分部工程；
3.所区性建筑；
4.消防分部工程；
5.辅助生产建筑分部工程；
6.生活福利建筑分部工程。
文档
文档
文档
文档
文档
文档
文档
变电站电气安装子单位工程项目划分表
变电站土建子单位工程项目划分表。
文件编号： 18-F4-1D -A1-D5
整理人 尼克
输电线路工程项目划分表
工程项目等级分类表附表一：
一、民用建筑工程设计等级分类表
注：1、符合某工程等级特征之一的项目即可确认为该工程等级项目；
2、勘察甲、乙、丙级相当于一、二、三级工程。
二、工业建筑工程等级分类表
以上摘自建筑工程设计资质分级标准（建设[1999]9号）三、市政公用行业建设项目设计规模划分表
整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

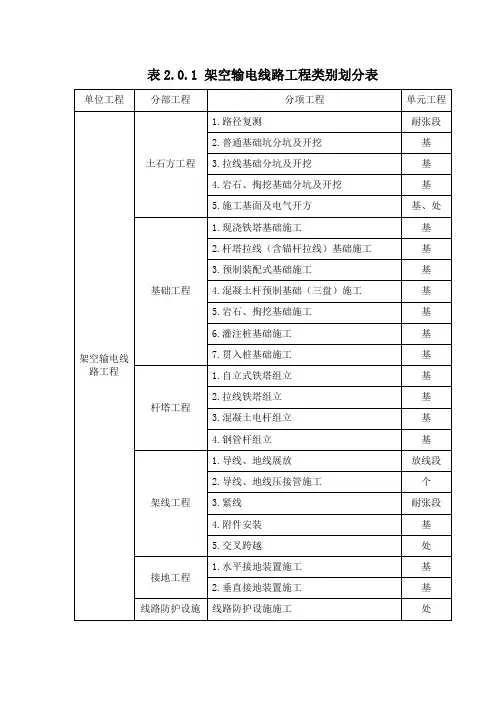

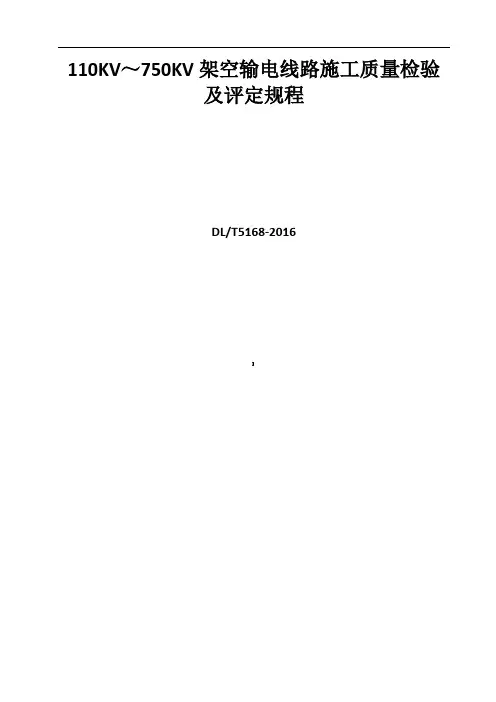

110KV~750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2） (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4） (9)表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6） (11)表A.0.7 OPGW接头损耗测试记录表（线记7） (12)表A.0.8 OPGW纤芯损耗测试记录表（线记8） (13)表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7） (22)表B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (25)表B.0.10 混凝土杆组立检查及评定记录表（线杆1） (26)表B.0.11 钢管电杆组立检查及评定记录表（线杆2） (27)表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (33)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (34)表B.0.17 接地装置施工检查及评定记录表（线地1） (35)表B.0.18 线路防护设施检查及评定记录表（线防1） (36)表C.0.1 分部工程质量评定统计表（线统1） (37)表C.0.1 分部工程质量评定统计表（线统1） (38)表2.0.1 架空输电线路工程类别划分表表3。

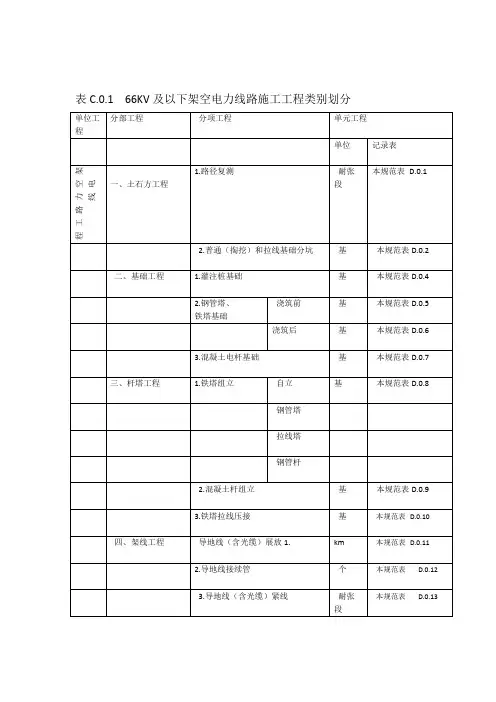

110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016】"施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)(DL/T5168-2016 (1)表架空输电线路工程类别划分表 (3)表架空输电线路施工质量检验及评定范围划分表 (4)表路径复测记录表（线记1） (6)表普通基础分坑及开挖检查记录表（线记2） (7)表岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表施工基面及电气开方检查记录表（线记4） (9)表交叉跨越检查记录表（线记5） (10).表 OPGW现场开盘测试记录表（线记6） (11)表 OPGW接头损耗测试记录表（线记7） (12)表 OPGW纤芯损耗测试记录表（线记8） (13)表现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表预制装配式基础检查及评定记录表（线基3） (16)表混凝土杆预制基础检查及评定记录表（线基4） (17)表现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)…表灌注桩基础检查及评定记录表（线基6-1） (19)表灌注桩基础检查及评定记录表（线基6-2） (20)表灌注桩基础检查及评定记录表（线基6-3） (21)表灌注桩基础检查及评定记录表（线基7） (22)表自立式铁塔组立检查及评定记录表（线塔1） (23)表拉线铁塔组立检查及评定记录表（线塔2-1） (24)表拉线铁塔组立检查及评定记录表（线塔2-2） (25)表混凝土杆组立检查及评定记录表（线杆1） (26){表钢管电杆组立检查及评定记录表（线杆2） (27)表导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表导线、地线直线压接管施工检查及评定记录表（线线2） (29)表导线、地线耐张液压管施工检查及评定记录表（线线3） (30)表导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (31)表导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (32)表接地装置施工检查及评定记录表（线地1） (33)表线路防护设施检查及评定记录表（线防1） (34)、表分部工程质量评定统计表（线统1） (35)表分部工程质量评定统计表（线统1） (36)表架空输电线路工程类别划分表】表架空输电线路施工质量检验及评定范围划分表续表注：а设计单位参加由业主组织的分部工程和单位工程质量检验【（表路径复测记录表（线记1）监理：专职质检员：施工负责人：检查人：…表普通基础分坑及开挖检查记录表（线记2）监理：专职质检员：施工负责人：检查人：表岩石、掏挖基础分坑及开挖检查记录表（线记3）]监理：专职质检员：施工负责人：检查人：表施工基面及电气开方检查记录表（线记4）…监理：专职质检员：施工负责人：检查人：表交叉跨越检查记录表（线记5）监理：专职质检员：施工负责人：检查人：表 OPGW现场开盘测试记录表（线记6）监理：施工负责人：厂家代表：测试员：表 OPGW接头损耗测试记录表（线记7）?监理：接续施工负责人：测试负责人：测试员：表 OPGW纤芯损耗测试记录表（线记8）[监理：接续施工负责人：测试负责人：测试员：表现浇铁塔基础（含插入式）检查及评定记录表（线基1）监理：专职质检员：施工负责人：检查人：表杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）监理：专职质检员：施工负责人：检查人：表预制装配式基础检查及评定记录表（线基3）监理：专职质检员：施工负责人：检查人：表混凝土杆预制基础检查及评定记录表（线基4）监理：专职质检员：施工负责人：检查人：表现浇铁塔基础（含插入式）检查及评定记录表（线基5）监理：专职质检员：施工负责人：检查人：表灌注桩基础检查及评定记录表（线基6-1）监理：专职质检员：施工负责人：检查人：表灌注桩基础检查及评定记录表（线基6-2）监理：专职质检员：施工负责人：检查人：表灌注桩基础检查及评定记录表（线基6-3）灌注时间拆管混凝土灌注量孔内混凝土标高（m）拆管长度（m）/埋管深度（m）图例时/分次序罐数折算量/% /? /| /@ /—/* /$ /> /% /] /。
编号项目名称项目特征计量单位工程量计算规则工作内容备注一、一般线路本体工程1土石方工程m 31.1土石方运输m 31.1.1人力运输运输地形，运输距离m 3按不同运输地形分别统计绑扎固定，运送，卸至指定地点，返回。
1.1.2拖拉机运输运输地形，运输距离m 3按不同运输地形分别统计装车、支垫、绑扎固定，运送，卸至指定地点，返回。
1.1.3汽车运输运输地形，运输距离m 3按不同运输地形分别统计装车、支垫、绑扎固定，运送，卸至指定地点，返回。
1.2土石方开挖1.2.1线路复测及分坑杆塔形式，地形基分杆塔形式分别统计复测桩位及档距，测定坑位、坑界及施工基面，主桩或辅助桩遗失或变动后的恢复，平、断面的校核，工器具移运。
1.2.2电杆坑、拉线塔坑、拉线坑的挖方及回填土质，坑深，挖方方式m 3分土质、坑深、挖方方式分别统计基坑的挖方或爆破、修整、排水，装拆挡土板，回填，工器具移运。
1.2.3自立式铁塔坑的挖方及回填土质，坑深，挖方方式m 3分土质、坑深、挖方方式分别统计基坑的挖方或爆破、修整、排水，装拆挡土板，回填，工器具移运。
1.2.4接地槽的挖方及回填土质，槽深，挖方方式m 3分土质、槽深、挖方方式分别统计接地槽的挖掘、爆破，换土、填土、夯实，工器具移运。
1.2.5岩石嵌固基坑爆破坑径，坑深m 3分坑径、坑深分别统计定基清孔，装拆钻机，取水，钻孔，装药爆破，取石修坑，工器具移运。
1.2.6坚土坑掏挖坑深m 3分坑深分别统计人工开挖，掏孔成形，修整，清坑，平整，工器具移运。
1.2.7挖孔桩基坑开挖土质，坑深，挖孔方式m 3分土质，坑深，挖孔方式分别统计人工开挖，掏孔成形，修整，清坑，平整，工器具移运。
1.2.8井点施工开挖及回填坑深m 3按坑深分别统计装拆轻型井点抽水设备，抽水，挖方，修整，回填，工器具移运。
1.2.9排水沟开挖土质，开挖方式m 3分土质、开挖方式分别统计挖掘或爆破，修整，余土、石的清理，工器具移运。
