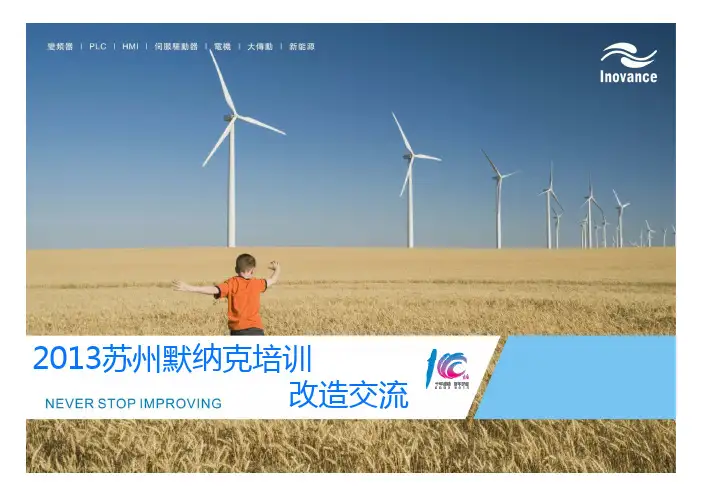

2013苏州默纳克培训改造交流改造方案及案例刘飞鹏默纳克系统改造方案的优势MNK系统帮助老电梯轻松重新“焕发青春”：一多型产品支持对交流双速调速星角启动单速自动扶梯等大多数类型、多型产品支持对交流双速、调速、星角启动单速自动扶梯等大多数类型老旧扶梯的对口改造；二全变频控制节能；体化控制技术提高电梯的舒适感和安全性；二、全变频控制，节能；一体化控制技术，提高电梯的舒适感和安全性；三、提高电梯的工作稳定性（市场稳定运行的MNK系统有30万套之多）；四、系统构成简洁，调试、维护人性化，简单化，技术门坎低，成本经济。
默纳克改造家族成员介绍MNK改造用系列产品直梯控制系统自动扶梯控制系统门机控制系统人机交换系统NICE3000new NICE2000NICE900MCTC-HCB-B 串行控制系统自动梯控制系统门机控制系统多功能转换板NICE1000并行控制系统ME280自动梯专用变频器ISMD1永磁同步门机电动机30余款个性化通讯显示器供您选择MCTC PES E1NICE3000new 直梯控制柜多款专业化操纵盘、呼梯盒供您选择MCTC-PES-E1可编程电梯安全电路直梯:串行一体化控制系统NICE3000new默纳克改造家族成员介绍直梯:串行体化控制系统NICE3000直接驱动各种功率、电压等级电机可配用正余弦、UVW型、AB型、绝对值型编码器I/0口丰富、且可灵活定义，提高改造适用度：24路光耦隔离开关量输入（D24V）1路模拟量输入（0-10V）6路独立继电器输出路输3路强电检测输入（AC/DC110V）、节省安全门锁接触器通讯端口使用高速光耦隔离，通讯稳定可靠：1路CAN轿厢通讯/1路并联专用通讯1路MOD外呼通讯直梯:串行一体化控制柜NICE3000new默纳克改造家族成员介绍直梯:串行体化控制柜NICE3000标配NICE3000new 串行控制系统获得国家机构型式认证插件式接口板设计、减轻现场工程、维护负担自发电源盒时提供自开发电源盒可同时提供：抱闸电源稳定输出：DC110V 2A 抱闸强激/维持输出：DC110V6A/DC可调电压3A 控制回路输出：24V 5A变压器、电源盒自带温控、短路保护支持ARD应急救援方案直梯:并行一体化系统NICE1000默纳克改造家族成员介绍直梯:并行体化系统NICE1000直接驱动各种功率、电压等级电机可配用正余弦、UVW型、AB型、绝对值型编码器I/0口丰富、且可灵活定义，提高改造适用度：24路光耦隔离开关量输入（D24V）7组23路独立继电器输出26路按钮输入输出(24V03路高压检测输入(AC/DC110V)可扩展:1路MOD外呼通讯/1路模拟量输入(0-10V)最适合改造:更换现有电缆的原C并行系统不更换现有电缆的原PLC/并行系统,标准支持7层站,可扩展为9层站,支持贯通门默纳克改造家族成员介绍直梯改造配件:PG卡PG卡型号MCTC-PG-A2MCTC-PG-D MCTC-PG-E MCTC-PG-F适配编码器推挽输出、开路集SIN/COS正余弦编码器(海德汉1387)电极输出UVW编码器/增量型码器(海德汉1387)、差分（A、B、Z）绝对值编码器(海德汉ECN413/1313)实物默纳克改造家族成员介绍直梯改造配件:串行控制用MCTC-CTB用于帮助控制系統通过采集机厢信号,通过CAN通讯与系统完成信息交互:•8路光耦隔离开关量输入（24V）•1路模拟量输入（0-10V）•4组9路继电器输出•1路CAN机房通讯•1路MOD机厢显示通讯•2路机厢指令接口•1路机厢内调试界面直梯改造配件:串行控制用MCTC-HCB-B默纳克改造家族成员介绍多功能信息转唤板,主要用于非通讯型输入输出终端与串行控制系统的信息交互输出终端与串行控制系统的信息交互:•MOD通讯端子（与串行系统通讯）•6路输入端子•4路继电器/6路集电极输出•8种输出功能可选,完成各种召唤板与系统的信息交互：1.无显示召唤功能2.二进制输出37段码功能4BCD码3.7段码功能 4.BCD码5.二进制带字母输出6.残障输出7.轿内扩展输出8轿内按物理楼层输出（二进制）8.轿内按物理楼层输出（二进制）可按客户要求实现任意输出默纳克改造家族成员介绍直梯改造配件:串行控制用MCTC-HCB默纳克改造家族成员介绍直梯改造配件:串行控制用HOP COP 配套线缆直梯改造配件:串行控制用HOP、COP、配套线缆默纳克改造家族成员介绍直梯改造配件:门控器NICE900门电机ISMD1单相220V交流变频门控器:•驱动220V及以下同、异步电机（迅达380V门机、驱动220V及以下同异步电机（迅达380V门机三菱110V门机）•8路开关量输入端子可灵活定义16种功能8路开关量输入端子，可灵活定义16种功能•3路继电器输出，可灵活定义12种功能•标配编码器接口•可扩展CAN、MOD、模拟量口门电机ISMD1:门电机•直接驱动，低速大转矩输出•标配1000P/r光电编码器自动扶梯:一体化控制系统NICE2000默纳克改造家族成员介绍自动扶梯:体化控制系统NICE2000电机驱动、自动梯控制集于一身，取代传统“PLC/控制板+变频器”的模式；直接驱动各种功率、电压等级电机体小节省电气成本体积小巧，节省电气成本节能、调试简单、人性化，减轻维护压力支持全变频旁路变频Y 支持全变频、旁路变频、Y-△三种运行方式丰富的I/O口输入输出（输入均带隔离）：2路模拟量输入/5路数字量输入1路模拟量输入/1路继电器输出/1路数字输出可扩展：14路数字量输入/10路继电器输出扩展路数输路输自动扶梯:自动扶梯专用变频器ME280默纳克改造家族成员介绍自动梯专变自动梯控或使自动梯专用变频器，配合自动梯控制板或PLC使用：直接驱动各种功率、电压等级电机节能调试简单人性化减轻维护压力节能、调试简单、人性化，减轻维护压力I/O口输入输出（输入均带隔离）：2路模拟量输入/5路数字量输入1路模拟量输入/1路继电器输出/2路数字输出1路MOD通讯自动扶梯:扶梯可编程安全电路默纳克改造家族成员介绍本产品MCTC-PES-E1满足国标GB 16899-2011本产品MCTC-PES-E1满足国标GB 16899-2011《自动扶梯和自动人行道的制造与安装安全规范》的要求；可编程电子部分满足GB/T20438对PESSRAE的要求PESSRAE的要求。

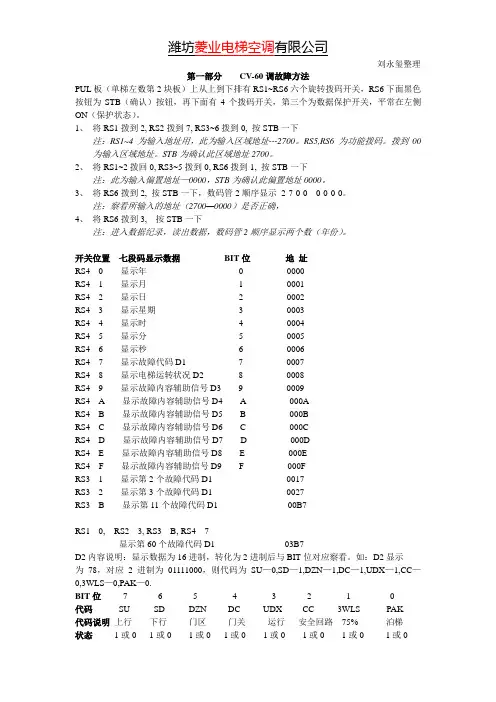

第一部分CV-60调故障方法PUL板（单梯左数第2块板）上从上到下排有RS1~RS6六个旋转拨码开关，RS6下面黑色按钮为STB（确认）按钮，再下面有4个拨码开关，第三个为数据保护开关，平常在左侧ON（保护状态）。
1、将RS1拨到2, RS2拨到7, RS3~6拨到0, 按STB一下注：RS1~4为输入地址用，此为输入区域地址---2700。
RS5,RS6为功能拨码。
拨到00为输入区域地址。
STB为确认此区域地址2700。
2、将RS1~2拨回0, RS3~5拨到0, RS6拨到1, 按STB一下注：此为输入偏置地址—0000，STB为确认此偏置地址0000。
3、将RS6拨到2, 按STB一下，数码管2顺序显示2-7-0-0---0-0-0-0。
注：察看所输入的地址（2700—0000）是否正确，4、将RS6拨到3, 按STB一下注：进入数据纪录，读出数据，数码管2顺序显示两个数（年份）。
开关位置七段码显示数据BIT位地址RS4---0 显示年0 0000RS4---1 显示月 1 0001RS4---2 显示日 2 0002RS4---3 显示星期 3 0003RS4---4 显示时 4 0004RS4---5 显示分 5 0005RS4---6 显示秒 6 0006RS4---7 显示故障代码D1 7 0007RS4---8 显示电梯运转状况D2 8 0008RS4---9 显示故障内容辅助信号D3 9 0009RS4---A 显示故障内容辅助信号D4 A 000ARS4---B 显示故障内容辅助信号D5 B 000BRS4---C 显示故障内容辅助信号D6 C 000CRS4---D 显示故障内容辅助信号D7 D 000DRS4---E 显示故障内容辅助信号D8 E 000ERS4---F 显示故障内容辅助信号D9 F 000FRS3---1 显示第2个故障代码D1 0017RS3---2 显示第3个故障代码D1 0027RS3---B 显示第11个故障代码D1 00B7-------------------------------------------------------------------------------RS1---0, RS2---3, RS3---B, RS4---7显示第60个故障代码D1 03B7D2内容说明：显示数据为16进制，转化为2进制后与BIT位对应察看。
