习题解答电工

《电工与电子技术》习题册习题解答

习题与解答

电工电子教研室

第一章：直流电路

一、单项选择题

1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（C）

A.220WB.0WC.－220WD.不能确定

某2.直流电路如题2图所示，电流I应等于（A）

A.7AB.4AC.3AD.1A

某3.如题3图，Vi＝3V，则点1的电位φ1为（B）A.－6VB.1.5VC.3VD.－1.5V

某4.直流电路如题4图所示，Uab＝(C)

A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（A）

A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变

6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（A）

A.R1＞R2B.R1=R2C.R1＜R2D.不能确定某7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（A）

A.I增加B.U下降C.I1减少D.I不变 某8．题8图所示电路，如电阻R1增大，则电流表○A的读数（A）

A.增大B.减小C.不变D.不定

题8图

2

某9．一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（A）

A.250WB.500WC.1000WD.2000W

10．题10图示电路中，A、B端电压U＝（A）

A.－2VB.－1V

C.2V题10图D.3V

11．题11图中电流I为（C）

A.1AB.2AC.-1AD.-2A题11图

某12．直流电路如题12图所示，Uab等于（C）

A．－2VB．－1VC．1VD．2V

13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的参数为(B)。

A.E0=1V,R0=2ΩB.E0=2V,R0=1ΩC.E0=2V,R0=0.5ΩD.E0=1V,R0=1Ω

题13图

1 电工电子技术 作业及习题解答

【例】在下图所示的各段电路中，已知Uab=10V， E=5V ，R=5Ω,，试求I的表达式极其数值。

解： 串联各电压相加等于两端总电压，或由基尔霍夫电压定律，可列出以上各图电压方程，求出相应的电流I;

注意，端电压Uab参考方向由a到b ，电阻R和电动势E上电压参考方向与之相反时要取负号。

(a) )(EIRUab AREUIab35510 (b) EIRUab AREUIab15510

(c) )(EIRUab AREUIab35510 (d) EIRUab AREUIab15510

教材P33-34页

【1.5.2题】在图1.04所示直流电路中，已知US = 3V，IS = 3A，R=1Ω, 求 a、b、c三点的电位。

解：某点电位为此点到参考点（即接地点、零电位点）间的电压；a点点位：VUVSa3

b点电位：VVURIVSSb)331( c点为参考点点位为：0cV

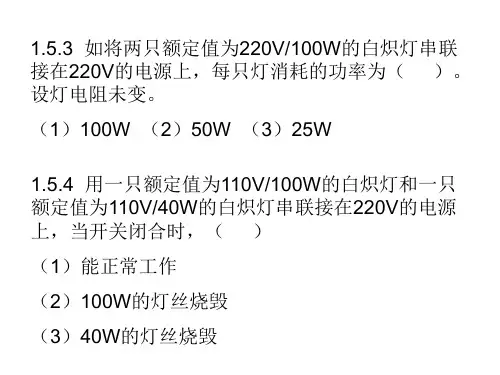

【1.6.3题】求图1.07示电路中通过恒压源的电流 I1、I2 及其功率，并说明是起电源作用还是起负载作用。 解： 设 2  电阻上电流为 I3， 如右图。

该电阻与 10 V恒压源并联，故其上电压为10 V，

所以：I3 = (10／2) A = 5 A 。

据KVL定律，左回路：5I1＋2I3－40 = 0，则 I1= 6 A

或外回路：5I1＋10－40 = 0，有 I1= 6 A

再用 KCL定律，求得 I2= I1－I3= 1 A

图1.07

左恒压源的功率 P1＝240 W，由于其电压和电流的实际方向从正极流出，故起电源作用；

右恒压源的功率P2＝10 W，由于其电压和电流的实际方向从负极流出，故起负载作用。

【1.7.2题】 用支路电流法求图1.10所示电路中各支路电流。

1 / 34

《电子技术》

习

题

与

解

答

2 / 34

第二章：半导体二极管和三极管、第三章：基本放大电路

一、单项选择题

*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）

A、正、反向电阻相等 B、正向电阻大，反向电阻小

C、反向电阻比正向电阻大很多倍 D、正、反向电阻都等于无穷大

*2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V，当Ui=3V时，则U0的值( D )。

A、不能确定

B、等于0

C、等于5V

D、等于3V

**3．半导体三极管是具有( B )PN结的器件。

A、1个 B、2个

C、3个 D、4个

5．晶体管的主要特性是具有（ D ）。

A、单向导电性 B、滤波作用 C、稳压作用 D、电流放大作用

*6．稳压管的稳压性能是利用PN结的（ D ）。

A、单向导电特性 B、正向导电特性

C、反向截止特性 D、反向击穿特性

8．对放大电路进行动态分析的主要任务是（ C ）

A、确定静态工作点Q

B、确定集电结和发射结的偏置电压

C、确定电压放大倍数Au和输入、输出电阻ri，r0

D、确定静态工作点Q、放大倍数Au和输入、输出电阻ri，ro

*9．射极输出器电路如题9图所示，C1、C2足够大，对输入的交流信号u可视作短路。则输出电压u0与输入电压ui之间的关系是( B )。

A、两者反相，输出电压大于输入电压

B、两者同相，输出电压小于且近似等于输入电压

C、两者相位差90°，且大小相等

D、两者同相，输出电压大于输入电压

*11．在共射极放大电路中，当其他参数不变只有负载电阻RL增大时，电压放大倍数将( B )

A、减少 B、增大

C、保持不变 D、大小不变，符号改变

13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。 题2图

电工学练习题（A）

一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。(本大题共5小题，总计10分)

1、图示电路中, 若电压源US10 V, 电流源IS1 A,

则( )

A. 电压源与电流源都产生功率

B. 电压源与电流源都吸收功率

C. 电压源产生功率, 电流源不一定

D. 电流源产生功率, 电压源不一定

2、电路如图所示, US为独立电压源, 若外电路不变, 仅电阻R变化时, 将会引起 ( )

A. 端电压U的变化

B. 输出电流I的变化

C. 电阻R支路电流的变化

D. 上述三者同时变化

3、电路如图所示, 支路电流IAB与支路电压UAB分别应为( )

A. 05. A与15. V

B. 0 A与1 V

C. 0 A与1 V

D. 1 A与0 V

4、图示正弦交流电路中，已知RLC1，

it13245cos()A，

it24245cos()A，则i3为 ( )A.

5281cos(.)tA B. 5281cos(.)tA

C. 52cost A D. 7245cos()tA

5、可以通过改变电容来调节RLC串联电路的谐振频率，若要使谐振频率增大一倍，

则电容应( )

A.大4倍 B.大2倍 C. 减至21 D. 减至41

二、填空题：（共20分）（要求写出计算过程） AB111111V1A1V电阻网络ISUSUSRI+-Ui1i2i3RLC1、电路如图所示，欲使电压源输出功率为零，则电阻R为____, 所吸收功率为______W。

12VR2A

2、若图(a)的等效电路如图(b)所示, 则其中IS为__________A, RS为__________。
