电子的元器件图片识别

  • 格式：doc
  • 大小：1.17 MB
  • 文档页数：20

实用标准文案

精彩文档 第1幅：各种三极管封装图片

第2幅：各种三极管图片

注意：有些象第2幅，除图1，7以外，有的是单个二极管或双二极管。使用时要注意。 实用标准文案

精彩文档

第1幅：

图1，4，8工字形电感线圈。图2，9，10环形电感。图6贴片电感。图3，5，7小型变压器图片 实用标准文案

精彩文档 实用标准文案

精彩文档 第2幅：

图40 可调电感。图41 中周。图42空心电感。图43色环电感。 实用标准文案

精彩文档 实用标准文案

精彩文档 第1幅

图1，9 普通电阻 图2 电阻排 图3 ，5 贴片电阻。图4，10 水泥电阻。图6 功率电阻。图7 变阻器。图8 柱形贴片电阻。图10，11 光敏电阻

实用标准文案

精彩文档 实用标准文案

精彩文档 第2幅

图1，2，3，4 大功率电阻。图5，6，7，8压敏电阻。图9 线绕陶瓷电阻

实用标准文案

精彩文档 实用标准文案

精彩文档 第3幅

第1幅

图1 胆电容。图2 灯具电容器。 图3 MKPH电容。图4 MET电容。图5，10 PEI电容，图6，胆贴片电容。图7 MPE电容。图8贴片电容。图11 轴向电解电容器。图12 MPP电容 实用标准文案

精彩文档 实用标准文案

精彩文档 第2幅

图1 PPN电容。图2 PET电容。图3 MEA电容 图4MPB 电容。图5 PPT 电容。图6 MPT电容。图7电解电容器。图8 MET电容。图9 MKPH电容。图10，11电机用电容。图12 MKS电容。 实用标准文案

精彩文档 实用标准文案

精彩文档 第3幅： ab126计算公式大全 新艺图库

图1 MKS电容。图2 瓷片电容。图3 ，4 MKP电容。图5 贴片电解电容。图6 史普瑞电容 Sprague Orange

Drop Capacitors。图7 电机用电容。图8 MKT电容。 图9陶瓷电容。 实用标准文案

精彩文档 实用标准文案

精彩文档 第4幅：

图1 MKS电容。图3，8 云母电容。图4 MPP电容。图5 MKP电容。图9 MEP电容。图10 MPP电容。图11

PPN电容。图12 PEI电容。 实用标准文案

精彩文档 实用标准文案

精彩文档 第5幅： ab126计算公式大全 新艺图库

图1，2，3，陶瓷电容器。图4 色环陶瓷电容。图5，10，11，电机起动及运行电容器。图12充放电用电容 实用标准文案

精彩文档 实用标准文案

精彩文档

第6幅：

图1 双连调谐电容。图2微调电容。图3 四连调谐电容。图4 单连调谐电容

合集下载

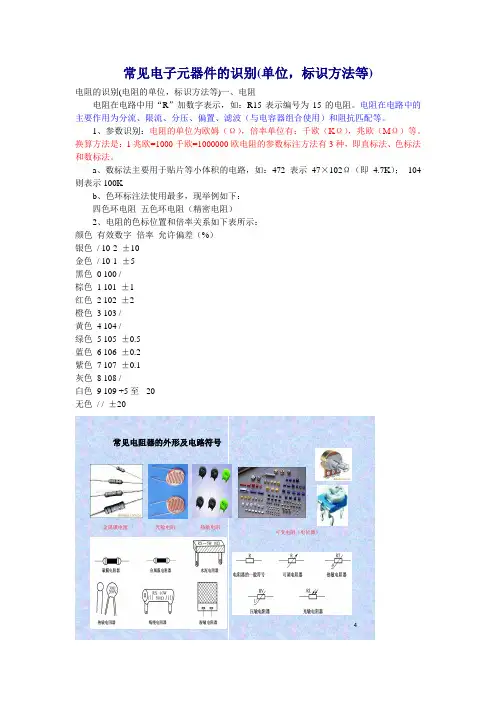

常见电子元器件的识别(图片)

常见电子元器件的识别(图片)

常见电子元器件的识别(单位，标识方法等)

电阻的识别(电阻的单位，标识方法等)一、电阻

电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×102Ω（即4.7K）； 104则表示100K

b、色环标注法使用最多，现举例如下：

四色环电阻 五色环电阻（精密电阻）

2、电阻的色标位置和倍率关系如下表所示：

颜色 有效数字 倍率 允许偏差（%）

银色 / 10-2 ±10

金色 / 10-1 ±5

黑色 0 100 /

棕色 1 101 ±1

红色 2 102 ±2

橙色 3 103 /

黄色 4 104 /

绿色 5 105 ±0.5

蓝色 6 106 ±0.2

紫色 7 107 ±0.1

灰色 8 108 /

白色 9 109 +5至 -20

无色 / / ±20

4常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器） 11③色标法：用不同颜色的色环表示电阻器的阻值和误差。四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表10%×10－2银5%×10－1金×1000黑×10999白0.05%×10888灰0.1%×10777紫0.25%×10666蓝0.5%×10555绿×10444黄×10333橙2%×10222红1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色

12五环电阻器色环颜色与数值对照表×10000黑×109999白0.05%×108888灰0.1%×107777紫0.25%×106666蓝0.5%×105555绿×104444黄2%×102222红1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色

电子元器件识别功能大全(含图片)

电子元器件识别功能大全(含图片)

电子元器件

技术培训

电

子

元

器

件

电子电路中常用的器件包括：电阻、

电容、 二极管、三极管、可控硅、

轻触开关、液晶、 发光二极管、蜂

鸣器、各种传感器、芯片、继 电器、变压器、压敏电阻、保险丝、光耦、

滤 波器、接插件、电机、天线等。

本课件只针最 常用的各种元件进行

讲解，抛砖引玉，各位学 员在日常

中应注意积累相关知识。

电

阻

一

、

电

阻

作为电路中最常用的器件，电阻器，

通常简称为 电阻（以下简称为电阻）。电阻几乎是任何一个 电子线路中不

可缺少的一种器件，顾名思义，电 阻

的作用是阻碍电子的作用。在电路中

主要的作 用是：缓冲、负载、分压分

流、保护等作用。 天津工程师范学院工程实训中心

电阻的符号表示 碳膜

电

阻

器

天津工程师范学院工程实训中心 碳

膜

电阻

器

碳膜电阻器 是目前电子、电器、资讯产品中使用量最大，价格 最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或 者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽 的方法变更碳膜的长度，可以得到不同的阻值。 优点:制作简单，成本低； 缺点:稳定性差，噪音大、误差大。 天津工程师范学院工程实训中心 金属氧化

皮膜电阻

器

天津工程师范学院工程实训中心 金属氧化皮膜电阻

器

随着电子设备的发展其构成的零件亦

趋向小 型化、轻型化及耐用化等趋

势。在真空中加热合 金，合金蒸发，

使瓷棒表面形成一层导电金属 膜。刻

槽和改变金属膜厚度可以控制阻值。

优点:体积小、精度高、稳定性好、

噪音小、电感 量小；

缺

点

:

成

本

高。 天津工程师范学院工程实训中心 绕线电阻器 、无感性

绕线电阻器

天津工程师范学院工程实训中心 绕线电阻器 、无感性

绕线电阻器

把碳黑、树脂、粘土等混合物压制后经过热 处理制成。在电阻上用色环表

示它的阻值。这种 电阻成本低，阻值

范围宽，但性能差，很小采 用。

优

点

:

功

率

大

；

缺点:有电感，体积大，不宜作阻值较

大的电阻。

电子元器件识别(含图片)

电子元器件识别(含图片)

电子元器件技术培训天津工程师范学院工程实训中心

电子元器件

电子电路中常用的器件包括：电阻、电容、

二极管、三极管、可控硅、轻触开关、液晶、

发光二极管、蜂鸣器、各种传感器、芯片、继

电器、变压器、压敏电阻、保险丝、光耦、滤

波器、接插件、电机、天线等。本课件只针最

常用的各种元件进行讲解，抛砖引玉，各位学

员在日常中应注意积累相关知识。天津工程师范学院工程实训中心电阻

一、电阻

作为电路中最常用的器件，电阻器，通常简称为

电阻（以下简称为电阻）。电阻几乎是任何一个

电子线路中不可缺少的一种器件，顾名思义，电

阻的作用是阻碍电子的作用。在电路中主要的作

用是：缓冲、负载、分压分流、保护等作用。天津工程师范学院工程实训中心

电阻的符号表示碳膜电阻器天津工程师范学院工程实训中心

碳膜电阻器

碳膜电阻器

是目前电子、电器、资讯产品中使用量最大，价格

最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或

者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽

的方法变更碳膜的长度，可以得到不同的阻值。

优点:制作简单，成本低；

缺点:稳定性差，噪音大、误差大。天津工程师范学院工程实训中心金属氧化皮膜电阻器天津工程师范学院工程实训中心

金属氧化皮膜电阻器

随着电子设备的发展其构成的零件亦趋向小

型化、轻型化及耐用化等趋势。在真空中加热合

金，合金蒸发，使瓷棒表面形成一层导电金属

膜。刻槽和改变金属膜厚度可以控制阻值。

优点:体积小、精度高、稳定性好、噪音小、电感

量小；

缺点:成本高。天津工程师范学院工程实训中心

绕线电阻器 、无感性绕线电阻器天津工程师范学院工程实训中心

绕线电阻器 、无感性绕线电阻器

把碳黑、树脂、粘土等混合物压制后经过热

处理制成。在电阻上用色环表示它的阻值。这种

电阻成本低，阻值范围宽，但性能差，很小采

用。

优点:功率大；

缺点:有电感，体积大，不宜作阻值较大的电阻。天津工程师范学院工程实训中心水泥型绕线电阻器天津工程师范学院工程实训中心
