真空上料机操作规程

Q/SOP-VM

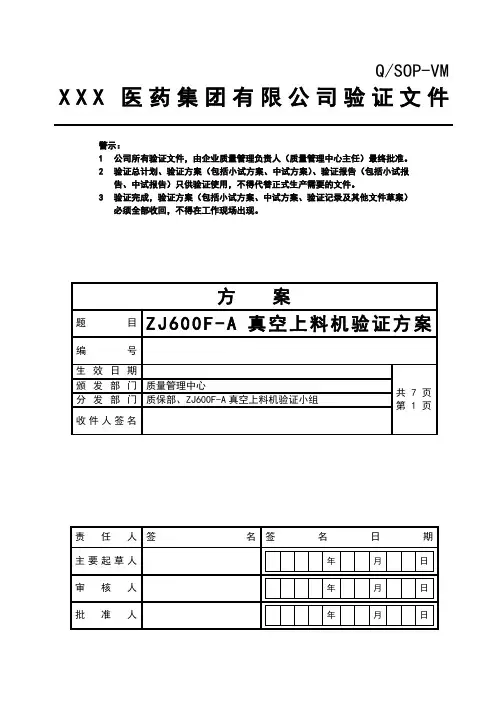

XXX医药集团有限公司验证文件

警示：

1 公司所有验证文件，由企业质量管理负责人（质量管理中心主任）最终批准。

2 验证总计划、验证方案（包括小试方案、中试方案）、验证报告（包括小试报告、中试报告）只供验证使用，不得代替正式生产需要的文件。

3 验证完成，验证方案（包括小试方案、中试方案、验证记录及其他文件草案）必须全部收回，不得在工作现场出现。

方 案

题目 ZJ600F-A真空上料机验证方案

编号

生效日期

共7页

第1页 颁发部门 质量管理中心

分发部门 质保部、ZJ600F-A真空上料机验证小组

收件人签名

责任人 签名 签名日期

主要起草人 年 月 日

审核人 年 月 日

批准人 年 月 日 题目

ZJ600F-A真空上料机验证方案 共7页

第2页 编号

目 次

目 次 .............................................................................................................................................................. 2

1 验证对象 ...................................................................................................................................................... 3

2 概述 .............................................................................................................................................................. 3

气动式真空上料机

使

用

说

明

书

一、工作原理

气动真空上料机是利用气动真空泵作为真空源的一种真空输送机.利用该真空加料机可以将物料从容器中直接送入混合机、反应器、料斗、压片机、包装机、振动筛、整粒机、湿法制粒机、干法制粒机和粉碎机中去。该机减轻了工人的劳动强度,杜绝了粉尘污染,保证生产符合GMP要求。

当按下“开/关”按键时，压缩空气进入真空泵，同时料斗的放料门在气缸推动下关闭，料斗中产生真空。真空加料机在真空下形成一股气流，在这股气流的作用下，被输送的物料经软管被输送到真空料斗中，一定时间后（上料时间，可调整）压缩空气被关闭，气动真空泵无法产生真空，同时料斗的放料门在气缸推动下开启，真空加料机真空消失，物料从放料门自动放入受料设备中（如压片机，包装机等），同时，储存在气包中的压缩空气反吹过滤器，过滤器自动清洗；一定时间后（放料时间，可调节），压缩空气重新启动，气动真空泵产生真空，放料门关闭，真空加料机再次加料，周而复始，物料被源源不断地送入受料设备中。

对有料位控制的真空加料机，受料设备的料斗中物料通过料位控制器完成自动加料。当受料设备的料斗高于某一位置时，真空加料机停止加料；当料位低于某一位置时，真空加料机自动启动，完成对受料设备的加料。

二、技术指标

型号 输送量（kg/h） 耗气量（升／分） 供气压力（Ｍpa）

QVC-1 350 180 0.5—0.6

QVC-2 700 360 0.5—0.6

１、 压缩空气应是无油无水的。

２、 输送能力是在输送距离３米时测定的。

３、 物料不一样输送能力差异较大。

三、调试按装

1、将真空料斗用卡环固定在压片机、包装机（或其它设备）的料斗上。对受料设备料斗不能直接固定真空料斗的可另外做固定架固定真空料斗。

2、控制盒出厂时挂在真空料斗上，安装时视工人操作条件可以挂在任何其他地方。

3、压缩空气管的连接

A．压缩空气管入户（指安装设备的房间）管径的选择

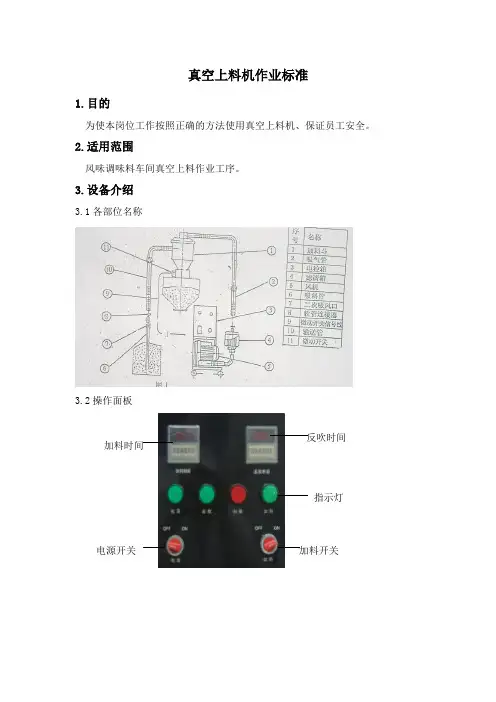

真空上料机作业标准

1.目的

为使本岗位工作按照正确的方法使用真空上料机、保证员工安全。

2.适用范围

风味调味料车间真空上料作业工序。

3.设备介绍

3.1各部位名称

3.2操作面板

加料时间 反吹时间

指示灯

电源开关 加料开关

4.操作步骤

工序 管制要点 相关记录

开机检查 1、所有连接件连接紧固

电源线路是否通畅 真空上料机保养点检表

通电 1、打开电源

备料 1、将料倒入不锈钢槽中，待吸

开机 1、 开机设定好加料时间与反吹粉尘时间，电源开关打到“ON”

2、将输料管对准原物料吸，把原物料送至储存桶，待加料时间一到停止加料时，储存桶的盖子打开把原物料送进粉碎机。 电源开关

5.设备清洗

5.1清洗设备前，需切断电源

5.2.将吸料、送料软管拆除，用水将软管内壁冲洗干净

5.3将储料罐上盖打开，将过滤网取出，用压缩空气将过滤网吹干净

5.4用湿抹布将储料罐内外擦洗干净（采用从内向外、从上到下的方法）

5.5用抹布将马达、电箱外壁擦干净

5.6用压缩空气将真空上料机零部件、设备表面吹干

5.7将过滤网、吸料软管、送料软管安装好

6.注意事项

6.1清理加料机内部、送料管及储存桶时为确保安全一定要先把电源拔除。

6.2设备清理干净后，应先试一下设备是否能正常运转，不正常时应及时修复。

6.3保持加料机内部、送料管及储存桶的内部干燥，防止物料付在里面。

6.4吸料时，操作人员要随时依据原物料的特性、比容调整加料时间及反吹尘时间。

6.5 吸料时要均匀，注意料内不得混有铁钉类似硬物体，以免损坏加料机。

7.异常排除

故障类型 故障原因 排除办法

电源不亮 工作电路短路 排除故障后打开电源自动开关

指示灯灯坏 调换

无电 排除短路后接同电源

风机不转 电源连接松，引起缺相 接好电源

管堵塞引起过载，使热继电器动作 排除鼓掌后，按下热继电器重调按钮 1、粉碎完后电源开关打到“OFF” 停机 料位计工作位置不正或接通不良 调正

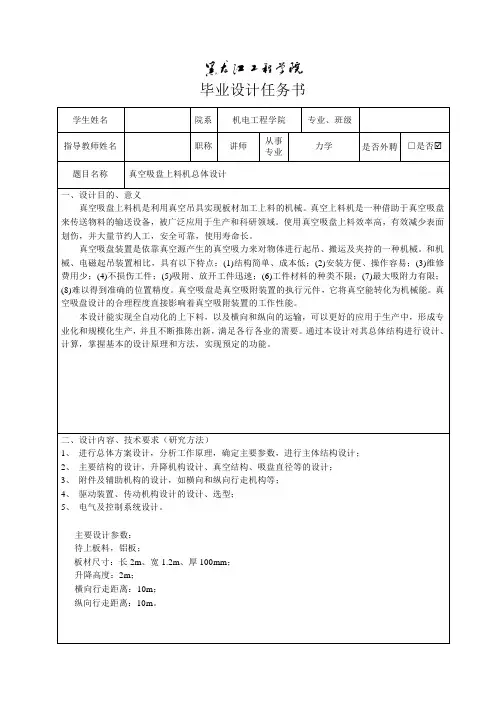

毕业设计任务书

学生姓名 院系 机电工程学院 专业、班级

指导教师姓名 职称 讲师 从事

专业 力学 是否外聘 □是否

题目名称 真空吸盘上料机总体设计

一、设计目的、意义

真空吸盘上料机是利用真空吊具实现板材加工上料的机械。真空上料机是一种借助于真空吸盘来传送物料的输送设备，被广泛应用于生产和科研领域。使用真空吸盘上料效率高，有效减少表面划伤，并大量节约人工，安全可靠，使用寿命长。

真空吸盘装置是依靠真空源产生的真空吸力来对物体进行起吊、搬运及夹持的一种机械。和机械、电磁起吊装置相比，具有以下特点：(1)结构简单、成本低；(2)安装方便、操作容易；(3)维修费用少；(4)不损伤工件；(5)吸附、放开工件迅速；(6)工件材料的种类不限；(7)最大吸附力有限；(8)难以得到准确的位置精度。真空吸盘是真空吸附装置的执行元件，它将真空能转化为机械能。真空吸盘设计的合理程度直接影响着真空吸附装置的工作性能。

本设计能实现全自动化的上下料，以及横向和纵向的运输，可以更好的应用于生产中，形成专业化和规模化生产，并且不断推陈出新，满足各行各业的需要。通过本设计对其总体结构进行设计、计算，掌握基本的设计原理和方法，实现预定的功能。

二、设计内容、技术要求（研究方法）

1、 进行总体方案设计，分析工作原理，确定主要参数，进行主体结构设计；

2、 主要结构的设计，升降机构设计、真空结构、吸盘直径等的设计；

3、 附件及辅助机构的设计，如横向和纵向行走机构等；

4、 驱动装置、传动机构设计的设计、选型；

5、 电气及控制系统设计。

主要设计参数：

待上板料，铝板；

板材尺寸：长2m、宽1.2m、厚100mm；

升降高度：2m；

横向行走距离：10m；

纵向行走距离：10m。

三、设计完成后应提交的成果

1、 图纸总量折合A0图不少于3张，其中，至少包含1张A0装配图（不包括结构示意性表达图）、若干张零部件图、液压原理图、电气原理图等；
