实验一：元器件识别与测量(湖南大学电路实验)

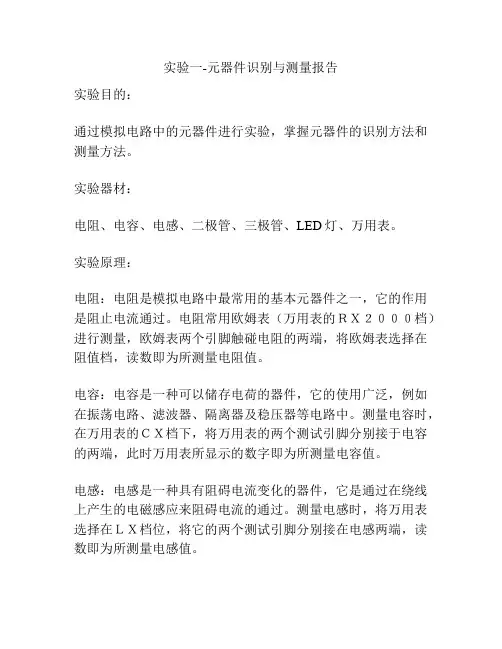

实验一-元器件识别与测量报告实验目的：通过模拟电路中的元器件进行实验，掌握元器件的识别方法和测量方法。

实验器材：电阻、电容、电感、二极管、三极管、LED灯、万用表。

实验原理：电阻：电阻是模拟电路中最常用的基本元器件之一，它的作用是阻止电流通过。

电阻常用欧姆表（万用表的ＲＸ２０００档）进行测量，欧姆表两个引脚触碰电阻的两端，将欧姆表选择在阻值档，读数即为所测量电阻值。

电容：电容是一种可以储存电荷的器件，它的使用广泛，例如在振荡电路、滤波器、隔离器及稳压器等电路中。

测量电容时，在万用表的ＣＸ档下，将万用表的两个测试引脚分别接于电容的两端，此时万用表所显示的数字即为所测量电容值。

电感：电感是一种具有阻碍电流变化的器件，它是通过在绕线上产生的电磁感应来阻碍电流的通过。

测量电感时，将万用表选择在ＬＸ档位，将它的两个测试引脚分别接在电感两端，读数即为所测量电感值。

二极管：二极管属于半导体元器件，它的作用是将交流电转化为直流电，有时也能在脉冲电路中使用。

二极管有正极端和负极端，直流电通过时，在正极端，它的电流低而在负极端电流较高，反转时二极管处于截止状态。

测试二极管，将万用表选择在二极管测试位置上，将引脚分别接在二极管的两个端子上，此时万用表会显示二极管的正向电压降。

三极管：三极管是一种具有电流放大作用的半导体元器件，它的应用非常广泛。

测试三极管时，先要确定三极管的类型及引脚排列方式，再将万用表选择在三极管测试位置上，将万用表的三个引脚分别接在三极管的三个引脚上，并记录下三极管对接每对引脚之间的值。

LED灯：LED灯是一种能将电能转换成光能的半导体元器件，广泛应用于显示屏、灯具等领域。

测试LED灯时，最简单的方法就是利用电池或电流源来点亮它，如果LED灯点亮了，则说明反向电压大于它的Zener电压。

此外，还可以用万用表来测量LED灯的正向电压和电流。

实验步骤：1、将测试元器件放置在台面上。

2、根据实验所需元器件的种类和型号分别测试。

电路实验目录实验一常用元器件的识别与简单测试 (2)实验二常用电子仪器的正确使用 (6)实验三直流电路测量分析 (9)实验四RC一阶电路响应 (12)实验五RLC二阶电路响应 (15)实验六双口网络等效电路 (18)实验七正弦交流电路测量 (21)实验八相频幅频特性及RLC串联谐振 (25)实验九互感电路 (29)实验十三相交流电路测量 (33)实验十一集成运算放大器 (36)实验十二直流稳压电源 (41)实验十三无源和有源滤波器 (45)实验十四T型电阻电路实现D/A转换 (48)实验十五非正弦交流电路信号分析 (52)实验十六555集成定时器及其应用电路 (55)I实验一常用元器件的识别与简单测试一．基本知识点(1)元器件的基本知识，识别不同元器件的种类、规格及用途。

(2)用万用表检测电阻，电容；判别二极管的极性，测量二极管的正向压降；判别三极管的类型和e、b、c三个管脚。

(3)电阻串联分压电路、电阻并联分流电路的特性以及测量电压、电流的方法。

(4)元器件的伏安特性的测试方法，替代法测量回路电流的方法。

二．实验仪器设备与元器件(1)硬件基础电路实验箱、数字万用表、直流稳压电源、直流电流表、直流电压表。

(2)电阻、电容、二极管、三极管。

三．实验概述1.预习明确实验原理、内容、步骤和注意事项，根据实验内容制表以备实验时填入实验数据。

预习有关电阻、电容、二极管和三极管的内容。

元器件是组成电路的基本部件，电阻、电容是最常用、最基本的电子元件，半导体二极管和三极管是组成分立元件电子电路的核心器件。

弄清数字万用表，直流电流表、直流电压表、直流稳压电源的的作用和使用方法。

万用表分模拟式和数字式两大类。

数字万用表采用了先进的集成电路、模数转换器和数显技术，将被测量的数值直接以数字形式显示出来，显示清晰直观，读数准确，它除了具有模拟万用表的测量功能外，还可以直接测量显示电容值、二极管的正向压降、晶体管直流放大系数，检查线路短路告警等。

元器件识别实习报告
在本次实习中，我主要负责元器件识别方面的工作。

通过实际操作和项目实践，我对元器件识别的流程和方法有了更加深入的了解。

在实习过程中，我学习了如何使用各种设备和软件进行元器件的识别和测试。

我熟悉了常见的元器件类型和规格参数，包括电阻、电容、电感、二极管、三极管等。

通过对不同元器件的外观和特性进行分析和对比，我掌握了识别元器件的基本技巧和方法。

在实际项目中，我参与了元器件识别的实操工作，包括使用多种仪器和设备进行测试和验证，以确保元器件的质量和性能符合要求。

我还学习了如何记录和管理元器件的信息和数据，以便后续的跟踪和分析。

通过这次实习，我不仅学到了丰富的专业知识和技能，还提升了自己的动手能力和团队协作能力。

我深刻体会到了元器件识别在电子行业中的重要性，也对未来的发展方向有了更清晰的认识。

感谢公司领导和同事们对我的指导和帮助，让我收获满满，收货颇丰。

希望在今后的工作和学习中，能够继续努力提升自己，为公司和团队贡献更多的价值。

实验一常用元器件的识别与测量及常规电子仪器使用一、实验目的1.学习常用元器件的识别方法。

2.掌握常规电子仪器的操作和使用。

3.学会使用万用表进行电路元件的测量。

二、实验仪器与器材1.示波器2.示波器探头3.信号发生器4.功率放大器5.模拟电路实验箱6.工具包（包括万用表）三、实验原理1.元器件的识别与测量常用元器件包括电阻、电容、电感、二极管、三极管等。

通过外观、标志、颜色等特征，可以对这些元器件进行识别。

测量电阻和电容可以使用万用表，在电阻档或电容档进行测量。

电感的测量可以使用LCR测试设备。

二极管和三极管可以使用特殊的仪器进行测量。

2.常规电子仪器的使用常规的电子仪器包括示波器、信号发生器、功率放大器等。

示波器用于显示电压随时间变化的波形，可以观察电路中的信号。

信号发生器用于产生各种类型的信号，可以用来测试和调试电路。

功率放大器用于放大信号的功率，使其能够驱动负载。

四、实验步骤1.识别元器件并测量(1)首先观察并识别电阻、电容、电感、二极管、三极管等元器件的外观和标志，熟悉它们的特征。

(2)使用万用表测量电阻，将万用表选择到电阻档位，将两个测试引线分别与电阻的两端相连接，读取电阻值。

(3)使用万用表测量电容，将万用表选择到电容档位，将两个测试引线分别与电容的两端相连接，读取电容值。

(4)使用LCR测试设备测量电感，将电感与测试设备相连接，读取电感值。

(5)使用特殊仪器测量二极管和三极管。

2.使用示波器观察电路波形(1)将示波器探头的黑色引线接地，将红色引线连接到要测量的点。

(2)打开示波器，并调整水平与垂直控制来观察电路中的波形信号。

(3)调整示波器的触发级别和触发方式，以获取清晰的波形。

3.使用信号发生器调试电路(1)将信号发生器连接到待调试电路的输入端。

(2)调整信号发生器的频率和幅度，观察电路的响应。

(3)根据需要调整电路的参数。

4.使用功率放大器放大信号(1)将信号源接入功率放大器的输入端，将输出端连接到负载。

HUNAN UNIVERSITY 电子实验报告题目元器件的识别与测量学生姓名学生学号专业班级指导老师目录一、摘要: (2)二、实验环境： (2)三、实验原理： (2)四、实验步骤： (2)五、实验总结： (3)一、摘要:元器件的识别与测量,首先需要我们识别每一种元器件,并且知道他们各有什么作用,然后用万用表测量每个元器件的数值,并且记录测量结果,然后分析实验结果。

（在实验过程中注意实验安全，同时注意别损坏实验器具）二、实验环境：测量工具：数字万用表。

待测物品：色环电阻2个、电位器一个、电容2个、色环电感1个、二极管3个。

三、实验原理：通过拨动数字万用表上的功能选择键，利用万用表分别测量不同元器件的数值或者判断元器件是否损坏。

四、实验步骤：1.确定需要测量的元器件，将万用表开关拨到测量其数值的部位，并且有色环的先通过色标法判断大致的数值，然后将万用表开关拨到合适的档位进行测量。

2.左手拿着待测元器件，右手拿着测量笔，将两只笔头分别接触在待测元器件的两端有金属的地方，在测量过程中应当注意测量规范，不能用手接触测量笔和待测元器件的金属部位，保存笔头与待测元器件接触良好。

3.观察测量值，判断选择的档位是否合适，若不合适，更换到合适档位，重复步骤二进行测量。

带数据稳定后，读取数据并且记录。

4.更换待测元器件，重复以上步骤。

将记录数据整理分析，若发现不规范的数据，需要重新测量不规范的那一组数据。

数据记录：1.电阻：a.颜色：棕黑红银测量值：0.9998kΩb.颜色：橙橙红银测量值：3.2591KΩ2.色环电感：颜色：棕黑黑银用欧姆档测量值0.556Ω结论：仪器未损坏3.电位器：转动电位器转轴，阻值以一定规律增长或减小结论：电位器仪器未损坏4.二极管：a.发光二极管：耐压值：1.61Vb.整流二极管：耐压值：0.54Vc.稳压二极管：耐压值：0.75V5.电容：a.10.23 μFb.0.107 μF五、实验总结：1.在实验过程中，有两个万用表，注意小的万用表的使用规范，没有夹子稳定，所以必须保证触笔与待测元器件件接触良好，否则会导致测量失败。

HUNAN UNIVERSITY电路实验学生姓名学生学号专业班级指导老师2015年9月26日实验一元器件识别与测量实验内容：1.了解数字万用表的使用。

2.用万用表测量色环电阻2个和电位器一个、电容2个、色环电感1个、二极管3个、三极管等元器件参数，并判断其好坏。

3.了解面包板的使用。

实验环境：数字万用表、四环电阻、五环电阻、电位器、电容（普通和CBB型）、二极管（两个）、发光二极管、电感。

实验原理和实验电路：1.数字万用表的工作原理：串联测电流，并联测电压，是指将万用表与被测电路串联来进行测量电流，与电路并联起来测量电压，万用表内部电压档是分压网络，电阻分压器，所有分压电阻串联起来，电流档内部，所有分流电阻串联起来然后在于表头并联，起到分流，而对于数字万用表而言，不管被测的是电压，交流电压，电流，电阻，电容，电感值，最后始终要经过A/D转换器的变换电路部分， I/U转换， R/U转换， C/U转换电路，把被测量，转换为直流电压信号，来送入A/D转换器处理显示的。

2.数字万用表的测量简易电路图：实验步骤和数据记录：1.用数字万用电表测量实验室中的高压交流电：（1）首先将数字万用表的插线接好，然后将数字万用表的量程拧到交流电压750V，再在老师确认无误后将数字万用电表的红黑表笔插入到实验室插座中；（2）待万用表读数稳定后读取数字万用表上的数据大小。

实验室电压理论值：238V数字万用表测量的实际值：238V2.用数字万用电表测量四色环电阻/五色环电阻的阻值：（1）首先通过电阻上的环数和颜色来判断该电阻的理论阻值和误差（四色电阻理论阻值100Ω及误差为5%，五色环电阻理论阻值10KΩ及误差1%）。

（2）然后根据（1）中的理论值判断测量电阻时的量程（四色环200Ω，五色环20KΩ）（3）最后将红黑表笔分别接到电阻两端，记录数据；然后将红黑表笔反过来接电阻两端，记录数据。

四色环电阻阻值理论值：100Ω五色环电阻阻值理论值：10KΩ四色环电阻误差：5% 五色环电阻误差：1%正向测量：100.1Ω正向测量：9.92KΩ反向测量：100.2Ω反向测量：9.94KΩ3、用数字万用电表测量电位器的阻值：（1）首先通过电位器上的标示得到电位器的理论最大阻值（理论最大阻值2K Ω）。

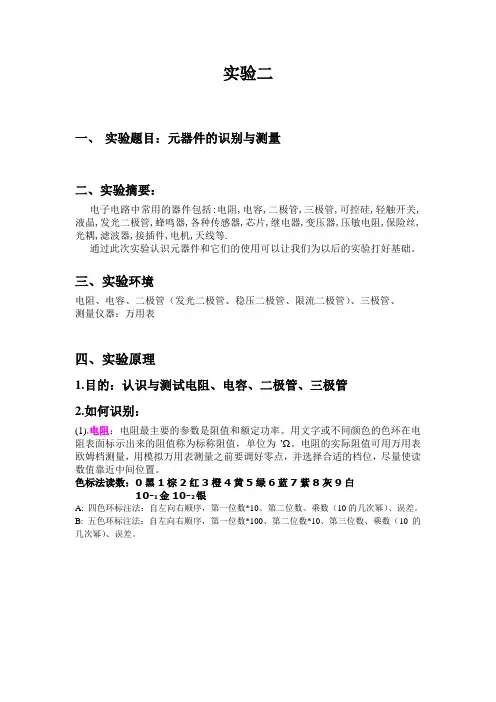

实验二一、实验题目：元器件的识别与测量二、实验摘要：电子电路中常用的器件包括:电阻,电容,二极管,三极管,可控硅,轻触开关,液晶,发光二极管,蜂鸣器,各种传感器,芯片,继电器,变压器,压敏电阻,保险丝,光耦,滤波器,接插件,电机,天线等.通过此次实验认识元器件和它们的使用可以让我们为以后的实验打好基础。

三、实验环境电阻、电容、二极管（发光二极管、稳压二极管、限流二极管）、三极管、测量仪器：万用表四、实验原理1.目的：认识与测试电阻、电容、二极管、三极管2.如何识别：(1).电阻：电阻最主要的参数是阻值和额定功率。

用文字或不同颜色的色环在电阻表面标示出来的阻值称为标称阻值，单位为Ώ。

电阻的实际阻值可用万用表欧姆档测量，用模拟万用表测量之前要调好零点，并选择合适的档位，尽量使读数值靠近中间位置。

色标法读数：0黑1棕2红3橙4黄5绿6蓝7紫8灰9白10-1金10-2银A: 四色环标注法：自左向右顺序，第一位数*10、第二位数、乘数（10的几次幂）、误差。

B: 五色环标注法：自左向右顺序，第一位数*100、第二位数*10、第三位数、乘数（10的几次幂）、误差。

(2).电容：电容的主要参数是容量和耐压值。

有的电容表面直接标示了特性参数，如电解电容上经常按如下方法标示：4.7μF/16V，表示电容的标示值容量为 4.7μF，耐压值为16V。

有的表面不标注单位，识别时应遵循一定的规则，当数字小雨1时，默认单位为微法，当数字大于等于1时，默认单位为皮法。

电容的单位：法拉（F）1F=10^3mF=10^6uF=10^9nF=10^12pF其他的电容标示方法：A：文字符号法：采用数字或字母与数字混合的方法来标注电容器的主要参数。

B：数字标注法：一般是用3位数字表示电容器的容量。

其中前两位为有效值数字，第三位为倍乘数。

如104，表示有效值是10，后面再加4个0，即100000Pf=0．1μf。

C：字母与数字混合标注法:用2—4位数字表示有效值，用P、n、M、μ、G、m等字母表示有效数后面的量级。

实验一常用元器件的识别与测量及常规电子仪器使用一、实验目的1.了解常用元器件的特性和使用方法；2.掌握常规电子仪器的使用方法；3.学会使用万用表、示波器等仪器进行元器件的测量和测试。

二、实验器材和仪器1.常用元器件：电阻、电容、电感、二极管、三极管等；2.常规电子仪器：万用表、示波器、信号发生器等。

三、实验内容1.电阻的测量（1）将一个电阻器连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电阻器两端电压波形；（2）将一个电阻连接到万用表上，调节万用表的量程和选择电阻测量模式，测量电阻的阻值；（3）测量不同阻值的电阻，并比较测量结果和理论值的差异。

2.电容的测量（1）将一个电容连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电容两端电压波形；（2）将一个电容连接到万用表上，调节万用表的量程和选择电容测量模式，测量电容的容值；（3）测量不同容值的电容，并比较测量结果和理论值的差异。

3.电感的测量（1）将一个电感连接到示波器上，调节示波器的垂直和水平扫描幅度，观察电感两端电压波形；（2）将一个电感连接到万用表上，调节万用表的量程和选择电感测量模式，测量电感的电感值；（3）测量不同电感值的电感，并比较测量结果和理论值的差异。

4.二极管的测量（1）将一个二极管连接到示波器上，调节示波器的垂直和水平扫描幅度，观察二极管的正向和反向电压波形；（2）将一个二极管连接到万用表上，调节万用表的量程和选择二极管测量模式，测量二极管的正向压降和反向电阻；（3）测量不同类型和型号的二极管，并比较测量结果和规格书中的参数。

5.三极管的测量（1）将一个三极管连接到示波器上，调节示波器的垂直和水平扫描幅度，观察三极管的输入输出波形；（2）将一个三极管连接到万用表上，调节万用表的量程和选择三极管测量模式，测量三极管的放大倍数和工作点；（3）测量不同类型和型号的三极管，并比较测量结果和规格书中的参数。

四、实验结果与心得1.电阻、电容、电感、二极管、三极管的测量结果与理论值的差异主要来自测量误差以及元器件的质量和参数耗损等因素；2.不同品牌、型号的仪器使用方法和测量结果可能存在差异，熟练掌握仪器使用方法和核对测量结果的准确性十分重要；3.在实际工作中，正确选择和使用元器件以及仪器进行测量和测试，能提高电路设备的效率和性能。

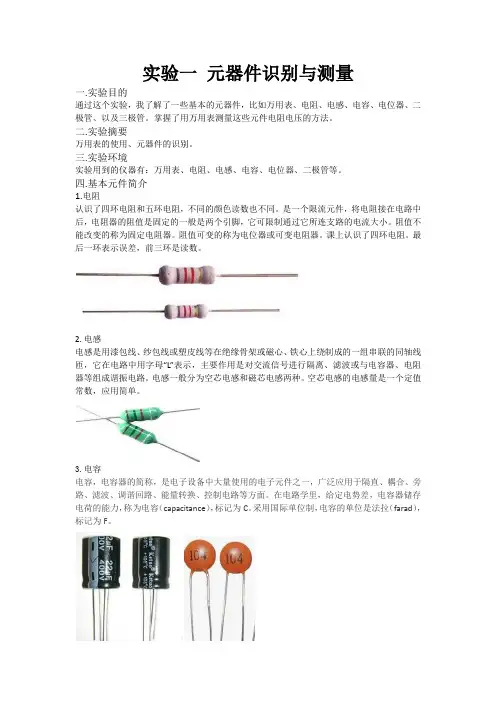

实验一元器件识别与测量一.实验目的通过这个实验，我了解了一些基本的元器件，比如万用表、电阻、电感、电容、电位器、二极管、以及三极管。

掌握了用万用表测量这些元件电阻电压的方法。

二.实验摘要万用表的使用、元器件的识别。

三.实验环境实验用到的仪器有：万用表、电阻、电感、电容、电位器、二极管等。

四.基本元件简介1.电阻认识了四环电阻和五环电阻，不同的颜色读数也不同。

是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

课上认识了四环电阻。

最后一环表示误差，前三环是读数。

2.电感电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

电感一般分为空芯电感和磁芯电感两种。

空芯电感的电感量是一个定值常数，应用简单。

3.电容电容，电容器的简称，是电子设备中大量使用的电子元件之一，广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。

在电路学里，给定电势差，电容器储存电荷的能力，称为电容（capacitance），标记为C。

采用国际单位制，电容的单位是法拉（farad），标记为F。

4.二极管二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。

它是一种具有1个零件号接合的2个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。

我们应该如何去检测这个元件呢，其实很简单只要用万用表打到电阻档测量一下正向电阻如果很小，反相电阻如果很大这就说明这个二极管是好的。

二极管有种类有：普通二极管、双向二极管、变容二极管、稳压二极管、发光二极管、红外发射二极管等等。

5.三极管三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

常用元器件的识别与测量实验报告姓名班级试验名称试验日期一实验摘要根据所掌握的元器件基本知识（色标法, 文字符号直标法）, 识别不同元器件的种类、规格及用途。

具体表现为运用实验室所提供的万用表测量电阻、电容；认识多种二极管, 判断它们的极性, 测量它们的正向压降。

实验目的1.回顾常用仪器的用途和使用方法；2.掌握根据外型、标识识别元器件的方法（色标法, 文字符号直标法）；3.掌握用万用表测试电阻, 电容的好坏的方法；4.掌握用万用表测试二极管极性和性能好坏的方法。

二实验环境（仪器用品等）实验地点:实验时间:实验仪器与元器件:三试验原理1.测量电阻值阻值的标识法: 色标法○2万用表电阻档用法A. 机械调零B.接着应先根据色标估值, 然后将万用表调到合适的范围档位, 使读数更为精确。

C.欧姆调零注意测量时不要将电阻放在桌上再用表笔接触, 而应用手拿稳后测量；2.测量电位器的最大与最小阻值电位器的最大和最小阻值可由电位器的旋转杆调节, 测量时由表笔接触并调节阻值, 即可得出结果。

○2万用表的使用方法与测量电阻时的方法相同。

3.测量电容4.一般用R×1K档, 将表笔分别接上电容的两极。

这时万用表指针将摆动,然后慢慢恢复到零位或零位附近。

5.测量二极管的正、反向电阻○1测量电阻的操作与测量电阻时无异。

在测得一次之后应将二极管的引脚调换顺序, 继续测量, 以获得反向电阻。

四实验步骤1.测量电阻阻值先根据色标法读数, 得出阻值；○2根据得出的阻值确定万用表的量程；○3万用表调零；测量电阻值, 读出显示的阻值；重复步骤, 获得平均值；○6记录数据。

2.测量电位器最大和最小阻值○1根据电位器上的标识确定万用表量程○2万用表调零；○3将电位器的调节杆旋至最大；用万用表测量最大电阻, 记下读数。

之后旋转调节杆, 期间不放开表笔, 观察电阻的连续变化；旋至最低电阻时, 记下读数；○6重复○3至○5步骤。

3.测量电容4.测量二极管的反向电阻选择合适的万用表量程, 一般为Rx100或Rx1K；选择二极管, 观察管脚的长度, 确定正负极；根据确定的正负极测量正向电阻和反向电阻, 并记录阻值。

电路实验一实验报告实验题目：元器件识别与测量实验内容：1.认识实验环境；2.了解数字万用表的使用；3.用万用表测量电阻、电容、电感、二级管、三极管等元器件参数，并判断其好坏。

实验环境：数字万用表，电阻，电容，二极管，三极管，电位器。

实验原理：1.色环电阻器：色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示。

下表为色环电阻对照关系，其识别方法如下：（1）四色环电阻四色环电阻就是指用四条色环表示阻值的电阻，从左向右数.第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。

例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

（2）五色环电阻五色环电阻就是指用五色色环表示阻值的电阻，从左向右数第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

例如以个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω×1=220Ω，误差范围为±1%。

2.电容：实验室里电容器有两种，一种两端的线有长短，长正短负，如长短差不多，看电容本身标识；另一种两端线长短一样，不分正负，材料一般为聚乙烯。

3.二极管：实验室有发光二极管，整流二极管，稳压二极管三种二极管。

发光二极管内有两个部分，大的为负极，小的为负极。

整流二极管为不透明圆柱体，银色端为负极。

稳压二极管为透明体，黑色端为负。

4.三极管：三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN 型和PNP型两种不同导电类型的三极管。

实验名称：电路元件识别与测量实验日期：2023年3月15日实验地点：电子技术实验室一、实验目的1. 掌握常用电路元件的识别方法。

2. 学会使用万用表测量电阻、电容和电感等元件的参数。

3. 培养实验操作技能和数据处理能力。

二、实验原理电路元件是组成电路的基本单元，包括电阻、电容、电感、二极管、晶体管等。

本实验通过识别电路元件，并使用万用表测量其参数，了解电路元件的基本特性。

三、实验仪器与设备1. 万用表2. 电阻3. 电容4. 电感5. 电路板6. 电源7. 导线四、实验步骤1. 识别电路元件（1）观察电路板上的元件，根据元件的外观、颜色、形状等特征进行初步判断。

（2）使用万用表进行测试，进一步确认元件的类型。

2. 测量电阻参数（1）将电阻插入电路板，确保电路连接正确。

（2）将万用表调至电阻测量挡位，红表笔接电阻一端，黑表笔接电阻另一端。

（3）读取万用表显示的电阻值。

3. 测量电容参数（1）将电容插入电路板，确保电路连接正确。

（2）将万用表调至电容测量挡位，红表笔接电容一端，黑表笔接电容另一端。

（3）读取万用表显示的电容值。

4. 测量电感参数（1）将电感插入电路板，确保电路连接正确。

（2）将万用表调至电感测量挡位，红表笔接电感一端，黑表笔接电感另一端。

（3）读取万用表显示的电感值。

五、实验结果与分析1. 电阻参数实验测得电阻R1的阻值为100Ω，与标称值相符。

2. 电容参数实验测得电容C1的电容值为10μF，与标称值相符。

3. 电感参数实验测得电感L1的电感值为1μH，与标称值相符。

实验结果与分析表明，本实验所用元件的参数与标称值基本相符，实验结果准确可靠。

六、实验结论通过本次实验，我们掌握了常用电路元件的识别方法，学会了使用万用表测量电阻、电容和电感等元件的参数。

同时，培养了实验操作技能和数据处理能力，为后续电路设计及故障排查奠定了基础。

七、实验注意事项1. 实验过程中，注意安全，遵守实验室操作规程。

实验名称：电路元件的识别与测试实验日期：2023年4月10日实验地点：电工实验室一、实验目的1. 熟悉电路中常用元件的结构、性能和用途。

2. 学会使用万用表等常用仪器对电路元件进行测试。

3. 培养动手操作能力和实验数据分析能力。

二、实验原理1. 电路元件是组成电路的基本单元，主要包括电阻、电容、电感、二极管、三极管等。

2. 电阻是电路中消耗电能的元件，其阻值用欧姆（Ω）表示。

3. 电容是储存电荷的元件，其容量用法拉（F）表示。

4. 电感是产生电磁感应的元件，其电感量用亨利（H）表示。

5. 二极管是一种具有单向导电特性的半导体器件。

6. 三极管是一种具有放大和开关功能的半导体器件。

三、实验内容1. 识别电路元件：电阻、电容、电感、二极管、三极管等。

2. 使用万用表测试电路元件的阻值、电容、电感等参数。

3. 分析实验数据，得出结论。

四、实验步骤1. 按照实验指导书的要求，将电路元件连接到实验板上。

2. 使用万用表测量电阻、电容、电感等参数，并记录数据。

3. 对比实验数据与理论值，分析误差原因。

4. 完成实验报告。

五、实验数据及分析1. 电阻测试元件名称：电阻阻值：10Ω实际测量值：9.8Ω误差：0.2Ω分析：电阻的测量误差主要来源于万用表的精度和温度影响。

2. 电容测试元件名称：电容容量：10μF实际测量值：9.6μF误差：0.4μF分析：电容的测量误差主要来源于万用表的精度和电容老化。

3. 电感测试元件名称：电感电感量：10μH实际测量值：9.8μH误差：0.2μH分析：电感的测量误差主要来源于万用表的精度和电感老化。

六、实验结论1. 通过本次实验，我们熟悉了电路中常用元件的结构、性能和用途。

2. 学会了使用万用表等常用仪器对电路元件进行测试。

3. 培养了动手操作能力和实验数据分析能力。

七、实验心得体会1. 在实验过程中，我们要严格按照实验指导书的要求进行操作，确保实验数据的准确性。

2. 注意实验安全，避免触电、烫伤等事故的发生。
