考虑灯具的安装方式和固定件，确保灯具安装牢固、稳定。
04
预留检修口或检查门，方便后期维护和更换灯具。
照明灯具的维护与管理
01
02
03
04
定期检查灯具的外观和性能，确保灯具工作正常。
及时更换损坏或老化灯具，保持照明系统的完好性。
定期清理灯具表面和内部，保持灯具的清洁和散热效果。
建立维护档案，记录灯具的维护和更换情况，方便后期管理
通过明确的指示和照明，该系统有助于提高疏散速度，减少恐慌和混乱，确保人员尽快撤离。
系统的工作原理
电源
消防应急照明和疏散指示系统的电源通常采用独立的紧急备用电源，如铅酸蓄电池或锂电池，以
确保在断电时能够继续工作。
控制逻辑
系统通过控制逻辑电路实现自动切换，在紧急情况下自动点亮应急照明灯具并改变疏散指示标牌的方向或状态。
每个应急照明和疏散指示设备均配备独立的控制装置，可独立响
应火灾等紧急情况。
控制设备的选择与配置
选择标准
根据建筑物的规模、用途、结构和消防要求等因素，选择合适的控制设备，确保系统稳定可靠。
配置要求
根据建筑物的实际布局和疏散路线，合理配置控制设备的位置和数量，确保系统能够快速响应紧急情况。
备用电源配置
04
CATALOGUE
消防应急照明和疏散指示系统的联动控制
控制方式与原理
集中控制方式
通过消防控制中心对所有应急照明和疏散指示系统进行集中控制，实时监测并快速响应火灾等紧
急情况。
区域控制方式
根据建筑物的不同区域或防火分区设置控制分中心，实现局部区域的应急照明和疏散指示系统的
独立控制。

消防应急照明和疏散指示系统课件ppt(45张)

• 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至消防应急灯具，控制应急照明配电箱和消防应急灯具转入应急状态，提供照明和疏散。
消防应急照明和疏散指示系统课件(PP T45页)
• 集中电源非集中控制型：正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。
三、系统的工作原理
• 自带电源非集中控制型：正常工作状态时，市电通过应急照明配电箱为灯具供电，用于正常工作和蓄电池充电。
• 发生火灾时，相关分区内的应急照明配电箱动作，切断消防应急灯具的市电供电线路，灯具的工作电源由灯具内部自带的蓄电池提供，灯具进入应急状态，提供照明和疏散。
• 自带电源集中控制型：正常工作状态时，市电通过应急照明配电箱为灯具供电，用于正常工作和蓄电池充电。应急照明控制器通过实时监测消防应急灯具的工作状态，实现灯具的集中监测和管理。
• 发生火灾时，应急照明集中电源的供电电源由市电切换至电池，集中电源进入应急工作状态，通过应急照明分配电装置供电的消防应急灯具也进入应急工作状态，提供照明和疏散。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)
• 集中电源集中控制型：正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。应急照明控制器通过实时监测应急照明集中电源、应急照明分配电装置和消防应急灯具的工作状态，实现系统的集中监测和管理。
消防应急照明和疏散指示系统课件(PP T45页)
消防应急照明和疏散指示系统课件(PP T45页)

消防应急照明和疏散指示系统-徐涛ppt课件

外表亮度和光通量符合要求；低温实验后，系统的应急任务时间不应小于90min，且
不小于标称的应急任务时间
恒定湿热实验、低温实验、高温实验
9、充、放电耐久实验
延续10次使试样进展完全充电后转入应急形状直至过放电维护启动。记录首、末次放电时间。
系统应完成10次“完全充电→放电终止→完全充电〞循环的充电、放电过程。末次放电时间不应低于初次放电时间的85％
使试样转入应急形状，直至过放电维护启动，在此瞬间丈量电池的端电压，并察看试样能否重新启动，再丈量静态泄放电流。对运用免维护铅酸电池的应急照明集中电源型灯具，还应在应急形状下丈量电池的放电电流〔启动电流除外〕。
使试样的充电回路短路〔不接入电池〕，接通主电源，检查缺点指示灯的形状，24h后丈量其内部元件的外表温度。重新安装电池，检查试样的任务情况。
〞循环的充电、放电过程。末次放电时间不应低于初次放电时间的85％。绝缘性能系统内各设备的主电源输入端与壳体之间的绝缘电阻不应小于50MΩ，有绝缘要求的外部带电端子与壳体间的绝缘电阻不应小于20MΩ。
三、实验
1、防护等级实验
系统的各个组成部分应有防护等级要求，外壳防护等级不应低于GB 4208-2020规定的IP30要求
a〕对于仅用绿色或红色图形、文字构成标志信
息的标志灯，在其图形、文字上均匀选取10点进展丈
量;
b〕对于双面指示的标志灯，分别丈量两个面的
外表亮度。
3、根本功能实验
在主电形状转入应急形状下立刻丈量照明灯的光通量；放电80min后立刻丈量照明灯在应急形状时的光通量。
切断自带电源型的主电源，使其处于应急形状，检查灯具的任务情况。
9、高温实验
将试样在正常大气条件下放置2h～4h后放入高温实验箱中，接通电源，使其处于主电任务形状。

《消防应急照明和疏散指示系统技术标准》PPT解读版

• A 型消防应急灯具 A type fire emergency luminaire
− 主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。
• 消防应急照明灯具 fire emergency lighting luminaire
− 为人员疏散和发生火灾时仍需工作的场所提供照明的灯具。
• 消防应急标志灯具 fire emergency indicating luminaire
− 额定输出电压不大于 DC36V 的应急照明配电箱。
二、术语(续)
• 应急照明集中电源 centralizing power supply for fire emergency luminaries
− 由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。
• A 型应急照明集中电源 A type centralizing power supply for fire emergency luminaries
4.6安全出口外面及附近区域、连廊的连接处两端；
4.7屋顶直升机停机坪的途径；
4.8配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作
、值守的区域。
3.2 灯具-标志灯
3.2.7标志灯应设在醒目位置，应保证人员在疏散路径的任何位置、在人员密集场所的任何位置都能看到标志灯。 3.2.8出口标志灯的设置应符合下列规定：
− 系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源或应急照明配电箱及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。
• 非集中控制型系统 non-central controlled fire emergency lighting system
− 系统未设置应急照明控制器，由应急照明集中电源或应急照明配电箱分别控制其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。

消防应急照明和疏散指示系统课件PPT(共 45张)

3、标志灯具的表面亮度 • 仅用绿色或红色图形构成标志的标志灯，
表面最小亮度不能小于50cd/㎡，最大不大于300 cd/㎡（坎德拉）。 4、照明灯具的光通量 • 应急状态下的光通量不能低于其标称的光通量，且不小于50lm（流明）。
5、系统自检 • 系统主电持续工作48h后每隔（30±2）d自动由主电工作状态
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
不应低于5.0LX； 4、对于病房楼或手术部的避难间，不应低于
10.0LX。
• 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
• 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。
• 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至消防应急灯具，控制应急照明配电箱和消防应急灯具转入应急状态，提供照明和疏散。
• 集中电源非集中控制型：正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。
4、在人员密集的大型室内公共场所的疏散走道和主要疏散线路上，设置的保持视觉连续的消防应急标志灯具在安装时，箭头指示方向或导向光流流动方向应与疏散方向一致。

解读消防应急照明和疏散指示系统技术标准2018

8
消防应急灯具
1.按电源额定电压分为A型灯具和B型灯具。 2.按蓄电池电源供电方式分为：自带电源型灯具和集中电源型灯具。 3.按适用系统分为：集中控制型灯具和非集中控制型灯具。 4.按工作方式分为：持续型灯具和非持续型灯具。 5.按用途分为：消防应急照明灯具，消防应急疏散标志灯具和消防应急照明标志复合灯具。
16
应急照明控制系统框图
集
集中控制型应急照明系统框
17
应急照明控制系统框图
首页中要简述应急照明系统的型式，每个末端回路都要有短路保护和过负荷保护。
18
设计要点
1.项目有消防控制中心的，采用集中控制型应急照明和疏散指示系统。没有消防控制中心的，可以采用非集中控制型应急照明和疏散指示系统。 2.防烟楼梯间单独设置应急照明配电箱，走廊等另外设置配电箱，所带楼层最多不要超过18层，采用A类灯具，集中电源还是自带蓄电池需要和甲方确定，一般为末端电池。 3.住宅单体下的网点，可以采用集中控制方式，给网点部分单独设置应急照明配电箱，设置在电井内，也可以每个网点单独设置应急照明配电箱，采用非集中控制方式。 4.住宅消防应急照明灯具和普通灯具可以共用灯具。 5.地库和公建等建筑，应急照明灯具和普通照明不能共用灯具。 6.如果采用A类需要电源线+通讯线,可以共管，B类灯具电源线和通讯线要分管敷设。
1
消防应急照明和疏散指示系统技术标准
2
系统的分类和组成
1 消防应急照明和疏散指示系统按消防应急灯具的控制方式可分为集中控制型系统和非集中控制型系统。 2 系统类型的选择应根据建、构筑物的规模、使用性质及日常管理及维护难易程度等因素确定，并应符合下列规定： 1）设置消防控制室的场所应选择集中控制型系统； 2）设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统； 3）其他场所可选择非集中控制型系统。 4 系统设计应包括灯具布置、系统配电、系统在非火灾状态下的控制设计、系统在火灾状态下的控制设计；集中控制型系统尚应包括应急照明控制器和系统通讯线路的设计。 5 系统设计前，应根据建、构筑物的结构形式和使用功能，以防火分区、楼层、隧道区间、地铁站台和站厅等为基本单元确定各水平疏散区域的疏散指示方案。

消防应急照明与疏散指示标志解读

CFPA
中国消防协会 China Fire Protection Association
应急照明
2018/6/29
1
CFPA
中国消防协会 China Fire Protection Association
1、应急照明的要求与功能指标
应急照明的要求（1）消防应急照明光源选择应选用能快速点燃的光源，一般采用白炽灯、荧光灯等。（2）消防应急照明在正常电源断电后，其电源转换时间应满足： ① 疏散照明≤15s； ② 备用照明≤15s（金融商业交易场所≤1.5s）。（3）消防应急灯具的应急转换时间应≤5s；高危险区域使用的消防应急灯具的应急转换时间应≤0.25s。（4）疏散照明平时处于点亮状态。（5）可调光型安全出口标志灯应用于影剧院的观众厅。在正常情况下减光使用，火灾事故时应自动接通至全亮状态。
2018/6hina Fire Protection Association
2、应急照明的测试与清洁维护
应急照明灯具清洁维护方法外观检查和清洁。切断正常供电电源，用秒表测量应急工作状态的持续时间。使用的应急灯具，不得让水进入灯体，如有水应及时清除。清除时必须切断电源。定期对应急灯具进行测试，接通测试按钮，看是否能应急点亮，以保证灯具经常处于正常工作状态。应急照明的蓄电池有一定的寿命年限，超出此时间后，必须进行更换。
2018/6/29 10
CFPA
中国消防协会 China Fire Protection Association
疏散指示标志
2018/6/29
11
CFPA
中国消防协会 China Fire Protection Association

学习gb 51309-2018《消防应急照明和疏散指示系统技术标准》

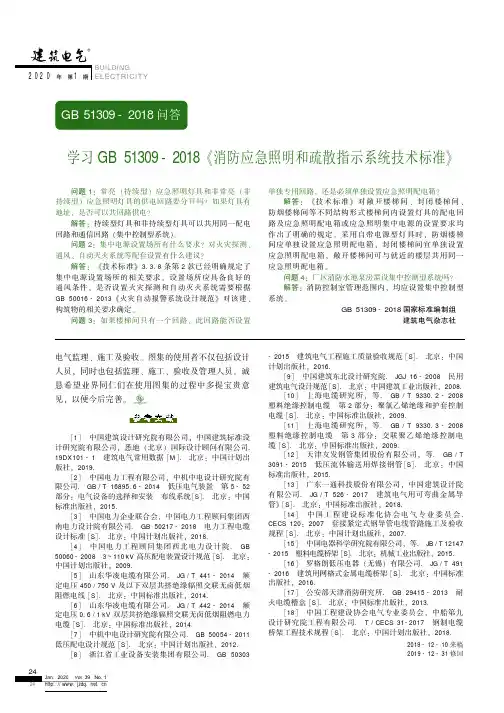

.cnBUILDINGELECTRICITY问题1:常亮(持续型)应急照明灯具和非常亮(非持续型)应急照明灯具的供电回路要分开吗?如果灯具有地址,是否可以共回路供电?解答:持续型灯具和非持续型灯具可以共用同一配电回路和通信回路(集中控制型系统)。
