输送带胶接工艺
- 格式：docx
- 大小：19.84 KB
- 文档页数：5
下载文档原格式
合集下载
输送带接头热胶接工艺
层， 可不打磨 ） 。扒好后不能受潮。
３ ． 胶 料 选 择
皮带胶接 主要用料是胶浆 、 面胶 和芯胶 。胶浆和面胶 、 芯胶 是否 同一牌号 ；一般 Ｂ Ｄ ８ ７ ８阻燃 高温型硫化胶 与 Ｂ Ｄ ８ ７ ８硫化 胶浆配套使用 ， Ｂ Ｄ ８ ５ ８阻燃 中温型胶片与 Ｂ Ｄ ８ ５ ８ 阻燃 型硫化胶
定 要铲割成 ４ ５ 。 斜角 ， 对 阶梯 布要 特￣ Ｊ ｌ ／ ｌ ＇ ， ｂ， 对 下层布 的误伤不
得 超过 布层厚度 的 １ １ ６ ， 误伤长度不得超过宽度的 １ ／ １ ０ 。扒 完后 要用刀子把表面附着 的胶清理干净 ， 清理后用磨光扒打磨， 打磨
分离柱 ； 重新设置色谱分析条件 ， 升高气化室和色谱柱的温度。
关键词 等离子 焊箱 电弧 焊枪 中 图分 类 号 Ｔ Ｇ ４ ３ ９ ． ５ 文献标识码 Ｂ
引 言
一、Biblioteka 钛、 锆属 于高 活性金属 ， 在高温下会 与氧 、 氮等气体发 生剧
烈反应 ， 在大气中焊接此类 金属会使焊缝完全脆化 。 必须在非大
气 的环境下焊接才具有实际意义 。目前 ， 国内外焊接钛 、 锆等高
不能混用 且过期 的不能用 。芯胶厚度不能超过 １ ｍ ｍ， 胶浆 和面 胶不能过期。 可采用实验法 ， 取两片面胶 ， 擦洗后合在一起 ， 是否 具有一定的粘合度 ， 一般 ３个月过期 。
４ 硫 化 胶接 工艺 过 程
式 中 ——胶接头所搭接长度 ， ｍｍ ｚ ＿ 一皮带线层层数 － ｓ —— 阶梯 长度 ， ｍ ｍ。 一 般取 Ｓ ＝ ２ ０ ０ ～ ２ ５ ０ ｍ ｍ。 对于高强度
最短 ６ ～ ７天 。
二、 皮 带 胶 接 工 艺
（
３ ． 胶 料 选 择
皮带胶接 主要用料是胶浆 、 面胶 和芯胶 。胶浆和面胶 、 芯胶 是否 同一牌号 ；一般 Ｂ Ｄ ８ ７ ８阻燃 高温型硫化胶 与 Ｂ Ｄ ８ ７ ８硫化 胶浆配套使用 ， Ｂ Ｄ ８ ５ ８阻燃 中温型胶片与 Ｂ Ｄ ８ ５ ８ 阻燃 型硫化胶
定 要铲割成 ４ ５ 。 斜角 ， 对 阶梯 布要 特￣ Ｊ ｌ ／ ｌ ＇ ， ｂ， 对 下层布 的误伤不
得 超过 布层厚度 的 １ １ ６ ， 误伤长度不得超过宽度的 １ ／ １ ０ 。扒 完后 要用刀子把表面附着 的胶清理干净 ， 清理后用磨光扒打磨， 打磨
分离柱 ； 重新设置色谱分析条件 ， 升高气化室和色谱柱的温度。
关键词 等离子 焊箱 电弧 焊枪 中 图分 类 号 Ｔ Ｇ ４ ３ ９ ． ５ 文献标识码 Ｂ
引 言
一、Biblioteka 钛、 锆属 于高 活性金属 ， 在高温下会 与氧 、 氮等气体发 生剧
烈反应 ， 在大气中焊接此类 金属会使焊缝完全脆化 。 必须在非大
气 的环境下焊接才具有实际意义 。目前 ， 国内外焊接钛 、 锆等高
不能混用 且过期 的不能用 。芯胶厚度不能超过 １ ｍ ｍ， 胶浆 和面 胶不能过期。 可采用实验法 ， 取两片面胶 ， 擦洗后合在一起 ， 是否 具有一定的粘合度 ， 一般 ３个月过期 。
４ 硫 化 胶接 工艺 过 程
式 中 ——胶接头所搭接长度 ， ｍｍ ｚ ＿ 一皮带线层层数 － ｓ —— 阶梯 长度 ， ｍ ｍ。 一 般取 Ｓ ＝ ２ ０ ０ ～ ２ ５ ０ ｍ ｍ。 对于高强度
最短 ６ ～ ７天 。
二、 皮 带 胶 接 工 艺
（
输送带硫化搭接胶接的详细步骤
输送带硫化搭接胶接的详细步骤输送带硫化搭接胶接的详细步骤钢丝绳芯输送带硫化搭接胶接的详细步骤(1)钢丝绳芯输送带接头的制作将每个带头的网丝全部割开，并刮去表面的附胶，把钢丝根部的钢丝绳芯输送带用角磨机打成斜坡，约100mm宽，再沿斜坡向外打磨150mm，去除原钢丝绳芯输送带表面并打毛。
用120#汽油将钢丝及打磨面清洗干净。
(2)钢丝绳芯输送带的铺设及钢丝的搭接先在下加热板的表面铺一层干净的塑料膜，再铺设一层胶料，使胶料与两端接头的斜面吻合。
然后按要求搭接好钢丝，涂刷胶浆，保证胶浆的涂刷均匀、均布。
再铺上胶料，同样使胶料与两端的斜面吻合，上面铺一层塑料膜，完成钢丝绳芯输送带接头的铺设及钢丝的搭接。
(3)硫化机的安装①下机架的摆放使端部对齐，机架的中心线与钢丝绳芯输送带的中心线对齐。
然后放置水压板、传压板及下硫化板、硫化板的摆放以其工作面的中心线为基准，并与钢丝绳芯输送带的中心线对齐。
②待钢丝绳芯输送带胶接部位按工艺制作好后，在胶接部位的两侧用挡铁夹紧。
③再依次摆放上硫化板、水压板、及上隔热板，最后摆放上机架。
均要求其工作面的中心线与钢丝绳芯输送带中心线对齐，装上连接螺栓，并逐个上紧。
④硫化机紧固后，分别接好高压水管及电线插头及加压泵。
(4)硫化操作①准备就绪后，对各部件作一次仔细检查，确认无问题后，便可给硫化机送电硫化。
②加热电源的设定温度为140~150°，开始硫化时，水压加压至1Mpa。
③当硫化加热至100°时，继续加压至1.4Mpa。
④当温度升至140~145°时，开始保温20分钟。
⑤保温达到时间后，硫化结束。
待自然冷却至60°时，拆卸设备，完成钢丝绳芯输送带的硫化。
最新输送带接头方法一、输送带接头施工前的准备工作1、组织有关人员认真学习硫化知识，学习中发现疑问及时提出，得到解决后方可编写施工安全技术措施。
2、报材料采购计划。
3、制定切实可行的施工方案。
浅谈输煤皮带的胶接工艺
城市周刊CHENGSHIZHOUKAN2018/26皮带的胶接工艺接头的构造形式主要取决于皮带的结构，下面以五层结构织物芯带为例进行说明：一、使用工具l、割胶刀２、分层刀3、剪子4、磨石5、螺丝刀6、钳子7、卷尺8、卡尺9、温度计10、压胶辊11、毛刷12、钢丝刷13、角研磨机14、粉笔15、电动打毛机16、牵引工具17、画直线工具二、接头结构与尺寸(多层织物芯带接头采用阶梯斜接方式):斜度长：La=0.3B带的总接头长度为：L=(织物层数-1)×S 十50十La L:总接头长度S：阶梯长度B：带宽1、尼龙、聚酯带接头尺寸2、以棉帆交织布为织物芯带接头尺寸三、接头材料盖胶、贴胶、擦胶、溶剂(120号汽油)、胶浆。
其中盖胶、贴胶应贮存在5—35℃环境中，避免日光、潮湿和热源及酸、碱、油等其他对胶料有影响的物质。
胶料的使用有效期为三个月。
四、接头工艺过程1、制备胶浆(l)贴胶(擦胶)与溶剂的配比：120号溶剂汽油：贴胶(擦胶)＝3：1(2)配制过程用剪刀把贴胶片(擦胶)裁成3×3mm 左右的小块，然后将其投入到装有一定重量的120号汽油的泡胶器具中，浸泡l 小时后进行搅拌，以后每隔1小时搅拌一次，每次20分钟，直至胶料与汽油完全溶融为止。
(3)注意事项①泡胶器具必须清洁，加盖密封，并远离火源、电源，防止起火。
②制备胶浆过程中切勿将水、油及其他杂质混入，以保证粘着性能。
③使用时如发现汽油挥发过大，可再加适量汽油调解浓度。
④原则上贴胶与溶剂配制胶浆用于尼龙、聚酯带接头、擦胶与溶剂配制的胶浆用于耐热带、普通带接头。
2、接头准备；在输送带支架上放置一个工作台跟硫化板一样高。
3、阶梯剥制与处理(1)确定中心线，用(×)符号标出中心点后，画一条中心线。
(标出的中心线超出接头2.5米)(2)确定切割线、基准线、斜裁线从皮带两侧沿切割线量出阶梯长度(S)，在第一层阶梯上画基准线，并以此阶梯基准，一侧间隔10mm，一侧间隔50mm，分别画两条平行线。
输送皮带粘接技术
8、胶带粘接顺序顺序：
（1）、划线： 将胶带平整放置在工作平台上，接头部位擦拭干净，划出而接 头中心线， （2）、在胶带一端画出中心线，按20°角切段：角度原则为右上 角，切割线：边胶切割线及芯胶切口线，阶梯节距线。 （3）、按需使用皮带长度切断皮带 （4）、裁剥按照尺寸线，裁断斜切，剥离，注意裁刀不能割伤下 层帆布。划线完毕后，进行剖切扒剥工作，剥离的顺序是：先第一 层，再第二层，依次进行，即从后部开始，向端部推进。剖切时， 注意不要损伤下一层胶布。一般是两次剖切，第一次切印，第二次 是切断，俗称“两刀法”。第二次剖切时，务必小心，并要用力， 采用对接接头时切出的阶梯数你胶带芯层数要少一个，采用搭接头 时，切出的阶梯数与胶带芯层数相等。 （5）、以切断处切口为基准，在里外两侧作出加工标记.按照阶梯 式的拨线层，埋胶部宽50mm，也就是封口胶。在接缝口为45°切口， 用钳子剥去接缝部分的覆盖胶，仅是上盖胶没有帆布。
7、普通聚酯胶带胶接工艺过程
1、胶带基本参数：EP—200,B=1600,尼龙帆布为 5层,上覆盖胶6mm， 下覆盖胶3mm。 2、胶接前准备工作： (1) 场地；干净，干燥，不曝晒，无粉尘， (2) 工具；各种割刀，压滚，铁钳，搬手，螺丝刀，电池磨具，钢 丝轮。钢丝刷，浆刷，清扫刷，剥离钳，牵引器 （卷扬机），卷 尺直 角尺，标线用就具（墨斗，粉 笔），温度计，塑料桶，盆， 橡胶手套等。 (3)将所需材料准备齐全： 120#航空汽油，上覆盖胶6mm，下覆盖胶3mm，0.7mm芯胶，胶浆， 且将胶浆提前24小时浸泡。泡汽油与胶料比； 5：1 3、作业程序： （1)用倒链将配重小车或配重吊起到配重最高处； (2)搭工作平台，便于工作，将旧皮带接口切断准备拨口。
三、输送带维修或更换的条件，（即修补允许的界限尺寸）
输送带胶接技术及工艺
输送带胶接技术及工艺操作手册浙江奋飞橡塑有限公司钢丝绳芯输送带现场接头作业指导书根据钢丝绳芯输送带胶接的实际需要，为确保接头质量，更好地为用户服务，特制订钢丝绳芯输送带现场胶接规程。
1. 胶接前的准备工作1.1需要先做好倒开架，选择放带方便的地点，然后将每卷输送带放到胶接所需的指定位置。
1.2要选择干净、明亮、宽敞、干燥及便于操作的地点作为胶接场地。
1.3把输送带机架上的拖辊撤除约10米长的空位，然后摆放好胶接需用的硫化机。
2. 硫化机的选用与检验2.1 硫化机的选用制作接头时所选用的硫化机热板，在长度方向每侧应比接头长度超出至少150mm,在宽度方向每侧应比输送带宽度超出至少100mm.2.2 硫化机在胶接使用前应仔细检验，经检验，能正常工作，方可使用。
2.3如发现硫化机存有质量问题，应及时进行修理或更换硫化机。
3. 工器具的准备：3.1 胶接所需用的工器具，按输送带制造厂家提供的胶接工具明细表进行配备（见附表三）。
3.2用槽钢或角铁做四套夹板。
3.3硫化前需配制两块垫铁：垫铁厚度比原带体厚度薄0.5——1mm，宽度需100mm，长度比硫化机机身长出500mm。
3.4 做工作平台两套，放在硫化机两端的位置，宽度根据输送带机架制作，每套长度不得低于3米，且平整牢固。
3.5 用120#汽油、芯胶配制胶浆，禁止用覆盖胶胶料配制胶浆，配制方法：胶∶汽油1∶5。
把胶料破成碎块（直径不大于15mm），放入120#汽油，人工搅拌成糊状，并至少停放48小时后才能使用。
4. 胶接前的搭接选择：4.1 输送带的胶接长度与搭接长度，要根据《钢丝绳芯输送带接头胶接技术》的系列要求进行选择，按照如下要求。
带强度规格 ST630 ST800ST1000 ST1250 最小阶梯长度 接头长度LV 250 350300 400300 600350 6504.3二级接头结构示意图及数据带强度规格 ST1600 ST2000 ST2500 ST3150 最小阶梯长度 接头长度LV350 1050400 1150500 13506560 1650带强度规格 ST3500 ST40004500 最小阶梯长度 6507508004.5四级接头结构示意图及数据带强度规格 ST5000 ST5400 最小阶梯长度 接头长度LV900 40501000 4450注：同时考虑输送机的长短、负荷大小、坡度大小和带速等因素，以便最终确定搭接长度。
钢丝绳芯输送带胶接接头技术及长度参考样本
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
YINHE DEPREUX培训教材3月钢丝绳芯橡胶输送带接头胶接技术中法合资银河德普胶带有限公司钢丝绳芯输送带胶接标准及银河德普胶接工艺输送带与接头常见的胶接角度: 0°、 16°42′、 22°、 25°。
一、接头过渡区二、接头与硫化机关系硫化工作温度: 145℃、硫化工作压力: 1.6——1.8Mpa。
三、 银河德普钢丝绳芯输送带胶接标准主要数据 A 、 一阶( 一段) 搭接胶接接头数据输送带型号( Type) ST800 ST1000ST1250 级数最小长度Lst( mm) 600 800 900 接头长度 Lv( mm)90011001200B 、 两阶( 两段) 搭接胶接接头数据输送带型号( Type) ST1600 ST 级数最小长度Lst( mm) 600 800 接头长度 Lv( mm)15501950运行方向运行方向C、三阶( 三段) 搭接胶接接头数据输送带型号( Type) ST ST2500ST3150级数最小长度Lst( mm) 550 600 700 接头长度Lv( mm) 2050 2200 2500D、四阶( 四段) 搭接胶接接头数据输送带型号( Type) ST4000 ST4500级数最小长度Lst( mm) 900 1000接头长度Lv( mm) 4150 4550运行方向运行方向四、银河德普胶接工艺:1、安放硫化机和胶接操作所需工作平台。
2、接头部分画中心线、垂直线。
3、接头部分按照胶接长度画线。
4、切割过渡边线。
输送胶带胶接工艺及修补
编辑 yooshi 运输胶带胶接工艺及修补目录一、前言二、运输胶带型号规格及技术参数三、硫化胶接工艺流程图四、硫化胶接用的胶料和胶浆五、硫化胶接用的设备、工具及辅助材料六、胶接接头型式选择和接头长度七、胶带工艺规程八、运输胶带破损及修补办法一、前言胶带运输机，已成为国内外部门快状、散状物料的主要运输设备，而运输胶带又是胶带运输机承载和传送的主构件，因而对胶带和胶带接头的工艺、质量求要必须达到很高的技术水平；不仅如此，一切直接相关胶带安全运转的技术条件，如胶带的维护和修补等都必须相应地提高、完善。
自从七十年代初，我国第一条高强度钢绳芯胶带的问世以来，对于运输胶带接头胶接的质量和技术问题，引起了生产和使用胶带单位科技人员的极大重视，并开展了大量的研究工作。
但从当前我国胶带硫化胶接和修补的实际情况看，硫化胶接和修补技术已落后于硫化胶接和修补器械的发展，一些胶带使用单位没有认识到正确地硫化胶接、修补技术及正确地胶接工艺，是保证胶带接头和修补质量的关键硫化胶接设备是胶接接头和修补过程中对质量起保证的作用，二者缺一不可，其重要性必须引起使用单位的高度重视。
二、运输胶带型号规格及技术参数随着运输胶带的广泛应用，我国运输胶带行业发展也较快，产品品种多样，规格齐全，已能满足广大用户对胶带的多种不同需要。
运输胶带按骨架材料的不同，有棉帆布芯、尼龙帆布芯、涤纶帆布芯、钢缆牵引、钢丝绳芯等；按性能要求有耐热、耐寒、耐酸碱、耐阻燃、耐油，耐潮等；胶带的宽度为450～2200 mm，胶带厚度5～32 mm，每卷长度约为50～300 m,胶带的强度钢绳芯胶带650～4000 KN/M,其他的运输胶带100～3150 KN/M。
产品采用技术标准如下：钢丝芯运输胶带国家标准三、硫化胶接工艺流程图硫化胶接原理将特种配合剂的混炼胶（中间芯胶）与运输胶带的骨架（纤维、钢绳芯）通过胶带硫化器加温，加压使之两个接头断面硫化成为一个整体，使运输胶带骨架和另一个接头骨架在胶带的作用下，具有良好的粘合力，通过橡胶粘合力的传递，使两个接头成为一个整体，具有原来整体胶带的纵向拉伸强度，当这一粘合力（钢绳芯抽出力）达到原有整体胶带拉伸强度80%以上，这就是硫化胶接的原理。
钢丝绳芯橡胶输送带胶接技术及工艺操作手册
钢丝绳芯橡胶输送带胶接技术及工艺操作手册青岛华夏橡胶工业有限公司根据钢丝绳芯输送带胶接的实际需要，为确保接头质量，更好地为用户服务，特制订钢丝绳芯输送带现场胶接规程。
1. 胶接前的准备工作1.1需要先做好倒开架，选择放带方便的地点，然后将每卷输送带放到胶接所需的指定位置。
1.2要选择干净、明亮、宽敞、干燥及便于操作的地点作为胶接场地。
1.3把输送带机架上的拖辊撤除约10米长的空位，然后摆放好胶接需用的硫化机。
2. 硫化机的选用与检验2.1 硫化机的选用制作接头时所选用的硫化机热板，在长度方向每侧应比接头长度超出至少150mm,在宽度方向每侧应比输送带宽度超出至少100mm.2.2 硫化机在胶接使用前应仔细检验，经检验，能正常工作，方可使用。
2.3如发现硫化机存有质量问题，应及时进行修理或更换硫化机。
3. 工器具的准备：3.1 胶接所需用的工器具，按输送带制造厂家提供的胶接工具明细表进行配备（见附表三）。
3.2用槽钢或角铁做四套夹板。
3.3硫化前需配制两块垫铁：垫铁厚度比原带体厚度薄0.5——1mm，宽度需100mm，长度比硫化机机身长出500mm。
3.4 做工作平台两套，放在硫化机两端的位置，宽度根据输送带机架制作，每套长度不得低于3米，且平整牢固。
3.5 用120#汽油、芯胶配制胶浆，禁止用覆盖胶胶料配制胶浆，配制方法：胶∶汽油1∶5。
把胶料破成碎块（直径不大于15mm），放入120#汽油，人工搅拌成糊状，并至少停放48小时后才能使用。
4. 胶接前的搭接选择：4.1 输送带的胶接长度与搭接长度，要根据《钢丝绳芯输送带接头胶接技术》的系列要求进行选择。
4.2一级接头结构示意图及数据带强度规格ST630ST800ST1000ST1250最小阶梯长度接头长度LV 2503503004003006003506504.3二级接头结构示意图及数据带强度规格ST1600ST2000ST2500ST3150最小阶梯长度接头长度LV3501050400115050013505601650 4.4三级接头结构示意图及数据带强度规格ST3500ST40004500最小阶梯长度6507508004.5四级接头结构示意图及数据带强度规格ST5000ST5400最小阶梯长度接头长度LV900405010004450注：同时考虑输送机的长短、负荷大小、坡度大小和带速等因素，以便最终确定搭接长度。
皮带胶接工艺简介.
四、皮带接头长度计算
接头长度或称粘合长度，决定着接头的粘合面积的大小，又决定着接头 的强度。接头长度过短，即结合面积小，可能保持不了接头强度。接头过 长，粘合面积增大，强度增大并不明显，意义不大、反而造成接头加工困 难和浪费。 经验证明，对于强度要求不高的帆布芯层胶带，其接头长度等于胶带的 宽度即可。胶带接头的阶梯层数，随着脚的芯层的不同而等，因为这样会 使接头强度损失太大。一般，接头是每个阶梯的最小长度e按表1选取。实 践证明，表中e值有些偏大，最好通过试验，然后计算来确定其接头长度。
四、皮带接头长度计算
图中：a直角形接头 b斜角形接头 L――接头长度 L′――接头实占长度 e――每个阶梯长度 B――胶带宽度 a――剖切角度。 胶带接头长度计算接下式进行： 直角形：L＝PPPa（1+K）＝PiI／（1+K）――――――（4） L――接头长度（cm） PP――胶带拉断强力（N／cm或Kgf／cm） Pa――接头粘合面拉断强度（N／cm2或Kgf／cm2） Pi――各芯层（胶布层）径向（横向）拉断力（N／cm或Kgf／cm） I――芯层（胶布层）层数 K――安全储备系数，一般：K＝K1+K2+K3 其中：K1――粘合均匀系数，取决于粘合均匀程度，取K1＝0.4－0.9， K2――胶布层加工系数，取决于胶布层表面挫毛加工的损伤程度，取K2＝ 0.8－0.9，K3――硫化减弱系数与硫化质量有关。随着运行时间的增长，
三、皮带接头的阶梯形式
另外一种新的接头阶梯形式叫“指状搭接”方法。
这四种接头阶梯型式，从胶带使用和运行状况来看各有其特点，一般： 直角形阶梯型式：受力集中，当胶带运行时间长时，通过清扫器，卸料器 容易发生接头整体开裂的现象。另外，接触面积小，虽然施工简单，节省 胶带和胶粘剂，但粘结力小。（一般不采用） 人字形阶梯型式：和直角形一样，受力较集中，其接头易发生整体开裂。 另外，形状较复杂很难对合准确。（一般不采用）三、皮带接头的阶梯形式
(完整word版)输送带接头制作和粘接工艺(word文档良心出品)

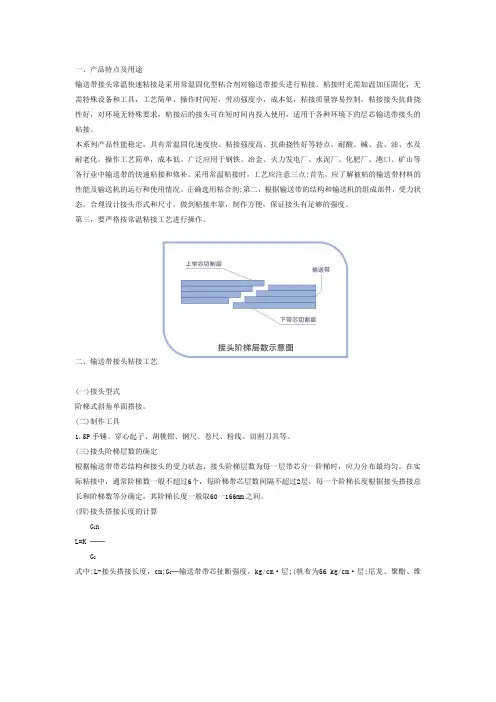

一、产品特点及用途输送带接头常温快速粘接是采用常温固化型粘合剂对输送带接头进行粘接。
粘接时无需加温加压固化，无需特殊设备和工具，工艺简单，操作时间短，劳动强度小，成本低，粘接质量容易控制，粘接接头抗曲挠性好，对环境无特殊要求，粘接后的接头可在短时间内投入使用，适用于各种环境下的层芯输送带接头的粘接。
本系列产品性能稳定，具有常温固化速度快、粘接强度高、抗曲挠性好等特点，耐酸、碱、盐、油、水及耐老化，操作工艺简单，成本低。
广泛应用于钢铁、冶金、火力发电厂、水泥厂、化肥厂、港口、矿山等各行业中输送带的快速粘接和修补。
采用常温粘接时，工艺应注意三点:首先，应了解被粘的输送带材料的性能及输送机的运行和使用情况。
正确选用粘合剂;第二，根据输送带的结构和输送机的组成部件，受力状态，合理设计接头形式和尺寸，做到粘接牢靠，制作方便，保证接头有足够的强度。
第三，要严格按常温粘接工艺进行操作。
二、输送带接头粘接工艺(一)接头型式阶梯式斜角单面搭接。
(二)制作工具1.5P手锤、穿心起子、胡桃钳、钢尺、卷尺、粉线、切割刀具等。
(三)接头阶梯层数的确定根据输送带带芯结构和接头的受力状态，接头阶梯层数为每一层带芯分一阶梯时，应力分布最均匀。
在实际粘接中，通常阶梯数一般不超过6个，每阶梯带芯层数间隔不超过2层，每一个阶梯长度根据接头搭接总长和阶梯数等分确定，其阶梯长度一般取60一166mm之间。
(四)接头搭接长度的计算G1nL=K ──G2式中:L-接头搭接长度，cm;G1─输送带带芯扯断强度，kg/cm·层;(帆布为56 kg/cm·层;尼龙、聚酯、维尼纶均为96kg/cm·层)n─输送带带芯层数;G2─粘合剂剪切强度，kg/cm2;K一安全系数，取值1.5─3。
(五)输送带接头的制作1、划线分别在输送带两个端头划─与中心线垂直的线，再从直线与输送带任意一边的交点向端头内以1/2带宽为长度划一点，连接该交点和直线与带边的另一交点，即是接头的斜角度。
输送带胶接工艺

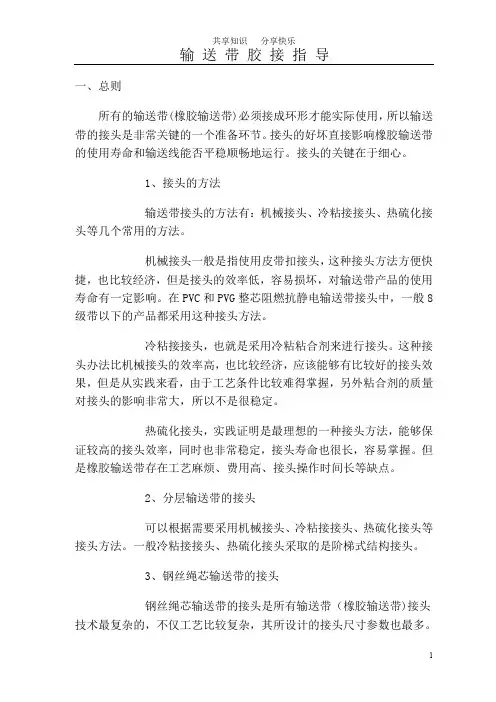

输送带胶接指导一、总则所有的输送带(橡胶输送带)必须接成环形才能实际使用，所以输送带的接头是非常关键的一个准备环节。
接头的好坏直接影响橡胶输送带的使用寿命和输送线能否平稳顺畅地运行。
接头的关键在于细心。
1、接头的方法输送带接头的方法有：机械接头、冷粘接接头、热硫化接头等几个常用的方法。
机械接头一般是指使用皮带扣接头，这种接头方法方便快捷，也比较经济，但是接头的效率低，容易损坏，对输送带产品的使用寿命有一定影响。
在PVC和PVG整芯阻燃抗静电输送带接头中，一般8级带以下的产品都采用这种接头方法。
冷粘接接头，也就是采用冷粘粘合剂来进行接头。
这种接头办法比机械接头的效率高，也比较经济，应该能够有比较好的接头效果，但是从实践来看，由于工艺条件比较难得掌握，另外粘合剂的质量对接头的影响非常大，所以不是很稳定。
热硫化接头，实践证明是最理想的一种接头方法，能够保证较高的接头效率，同时也非常稳定，接头寿命也很长，容易掌握。
但是橡胶输送带存在工艺麻烦、费用高、接头操作时间长等缺点。
2、分层输送带的接头可以根据需要采用机械接头、冷粘接接头、热硫化接头等接头方法。
一般冷粘接接头、热硫化接头采取的是阶梯式结构接头。
3、钢丝绳芯输送带的接头钢丝绳芯输送带的接头是所有输送带（橡胶输送带)接头技术最复杂的，不仅工艺比较复杂，其所设计的接头尺寸参数也最多。
不同级别的橡胶输送带产品所选用的接头结构不同，具体的结构请参看GB9770标准。
4、PVC和PVG整芯阻燃输送带的接头由于整芯带的结构比较特殊，接头不太容易，以大多数采用机械式接头办法，也就是皮带扣接头。
二、接头工艺指导人员在确定接头方法后严格按照接头工艺进行指导。
（一）冷胶接头1、划线：根据输送带宽度和强力设计接头，采用台阶搭接方式。
2、剥层：对应剥层，同一位置上下台阶数相加后应相同。
3、打磨：将被粘物表面打磨、不要破坏布层。
4、清洗：去污、清洗、干燥。
（清洗时由一边向另一边清洗，以免重复污染。
皮带胶接工艺简介
热硫化接头，将胶带接头一部分的带芯和胶层，按一定形式和角
度剖切成对称差级，通过胶浆、胶片a粘连，然后在一定的温度、压力 3
一、皮带接头的方法
条件下加热一段时间，使得胶片、胶浆发生硫化反应获得较高的连接强
度。 热硫化连接接头是现代较为理想的胶带接头法，如果连接法质量很
高，其接头寿命可同胶带本身的寿命相比，这种方法获得的胶接头强度 可达原胶带强度的85% — 90%。接头可以在任何一种类型的带芯补施 材料上进行，使用一种轻便式，本板压力硫化机进行连接处理，提供硫 化或融接所需要的压力和温度。硫化设备；硫化机，扒皮机，割刀等。 热硫化的缺点；时间长，费用大。
25―40分钟。 7、帆布及尼龙皮带的接头形式可以分为：对接和搭接，如图1所示，
为帆布皮带接头型式。
a
5
一、皮带接头的方法
图中：（a）对接（b）搭接 1、上复盖胶2、下复盖胶 3、胶布层4、粘合面 a、对接：是使胶带接头两端相 应的芯层（胶布层），处在同 一级阶梯上对口相接。如图1a。 b、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对 口相接，如图1b。 一般来说，帆布胶带的硫化胶接，常采用对接。但是这种接头形式只能 满足粘接强度的不高的胶带。搭接适用于要粘接强度高的皮带粘接，如 尼龙布芯层胶带等。
工艺流程如下： 1、在胶带裁剥之前，划出待接胶带两端的宽度中心线，以便对齐找正。 （全新或全旧带可以）
2、对于1000－1200mm宽的胶带，裁剥台阶个数一般为胶带层数－1
，长度150－200mm，接头长度为带宽的50%－100%，角度一般
63.5°71.5°、90°。但国外一般采用30°。
a
4一、皮带接头的方法a Nhomakorabea11
四、皮带接头长度计算
度剖切成对称差级，通过胶浆、胶片a粘连，然后在一定的温度、压力 3
一、皮带接头的方法
条件下加热一段时间，使得胶片、胶浆发生硫化反应获得较高的连接强
度。 热硫化连接接头是现代较为理想的胶带接头法，如果连接法质量很
高，其接头寿命可同胶带本身的寿命相比，这种方法获得的胶接头强度 可达原胶带强度的85% — 90%。接头可以在任何一种类型的带芯补施 材料上进行，使用一种轻便式，本板压力硫化机进行连接处理，提供硫 化或融接所需要的压力和温度。硫化设备；硫化机，扒皮机，割刀等。 热硫化的缺点；时间长，费用大。
25―40分钟。 7、帆布及尼龙皮带的接头形式可以分为：对接和搭接，如图1所示，
为帆布皮带接头型式。
a
5
一、皮带接头的方法
图中：（a）对接（b）搭接 1、上复盖胶2、下复盖胶 3、胶布层4、粘合面 a、对接：是使胶带接头两端相 应的芯层（胶布层），处在同 一级阶梯上对口相接。如图1a。 b、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对 口相接，如图1b。 一般来说，帆布胶带的硫化胶接，常采用对接。但是这种接头形式只能 满足粘接强度的不高的胶带。搭接适用于要粘接强度高的皮带粘接，如 尼龙布芯层胶带等。
工艺流程如下： 1、在胶带裁剥之前，划出待接胶带两端的宽度中心线，以便对齐找正。 （全新或全旧带可以）
2、对于1000－1200mm宽的胶带，裁剥台阶个数一般为胶带层数－1
，长度150－200mm，接头长度为带宽的50%－100%，角度一般
63.5°71.5°、90°。但国外一般采用30°。
a
4一、皮带接头的方法a Nhomakorabea11
四、皮带接头长度计算
皮带胶接工艺简介
二、接头强度计算
所谓接头强度得计算,就是胶带硫化胶接后,接头抗张强力与胶带本 体抗张强力之比。一般,胶带接头得抗张强力就是由试验测来得;而本身 抗张强力就是胶带厂或资料提供得。
目前较常用得计算公式为:1/织物层数*(皮带层数-1)。例如:三 层得皮带两个台阶,1/3*(3-1)=67%;六层得皮带五个台阶,1/6*( 6-1)=80%;从而证明了,皮带层数越高,阶梯得强度越大。
六、皮带粘接具体过程
干燥。干燥程度要求芯层含水不大于5－8％。国外得技术就是用碘坞 灯
进行烘干,和传统得工艺没有什么太大得区别。 5、清洗
清洗得目得就是将胶布层表面上锉刮下来得而未扫净得胶屑及其她 杂 物彻底清洗干净,可用溶剂汽油和柔软得钢丝刷进行清洗,当刷洗到看 不见胶屑和杂物后,再用溶剂汽油涂于胶布表面,让胶屑和杂物进一步 挥发干净。 6、涂胶 一般涂胶浆至少两遍,第一遍刷胶厚度约0、1mm,第二遍刷胶厚度 约0、2mm。每一次要干透后,才能涂下一次胶浆。目得就是使胶浆中得 溶 剂全部挥发出去,以便胶接后不起泡,粘结牢固。晾干,可自然晾干,
得 一段中划出胶带得中心线,并以此作为基准进行划线工作。划线时, 除在胶面 上划出平行得阶梯线外,还应在胶带宽度得两边切印出记号。另外,应使两个 接头得阶梯完全对应,并注意阶梯得粘合方向应符合胶带得运行方向,以避免 运行时接头开裂。
六、皮带粘接具体过程
2、剥离 划线完毕后,进行剖切扒剥工作,剥离得顺序就是:先第一层,再第
三、皮带接头得阶梯形式
另外一种新得接头阶梯形式叫“指状搭接”方法。
这四种接头阶梯型式,从胶带使用和运行状况来看各有其特点,一般: 直角形阶梯型式:受力集中,当胶带运行时间长时,通过清扫器,卸料器 容易发生接头整体开裂得现象。另外,接触面积小,虽然施工简单,节省 胶带和胶粘剂,但粘结力小。(一般不采用) 人字形阶梯型式:和直角形一样,受力较集中,其接头易发生整体开裂。 另外,形状较复杂很难对合准确。(一般不采用)
钢丝绳输送带现场胶接规程和胶接技术
前言输送带是一种现代化运输工具，具有连续化和高效率的显著优点。
所以输送带为现代物流系统广泛采用，大量用于钢铁、煤炭、建材、化工、机械、港口、矿山、货场等。
输送带的接头是胶带使用过程中一个十分重要的环节，它决定着胶带输送机能否正常运转，关系到用户的经济效益和生命财产安全。
我公司为了更好的服务于广大客户，根据钢丝绳输送带胶接的实际情况，并借鉴了德国DIN22131标准及Goodyearde标准，特制定了钢丝绳输送带现场胶接规程和胶接技术。
不对之处，还望多提宝贵意见。
谢谢！山东安能输送带橡胶有限公司售后服务部2009年2月6号钢丝绳接头胶接工艺要求图：接头长度和制作接头的长度B－胶带的宽度；l v－接头的长度；l u－制作接头的长度；斜度：La —16.7°＝带宽×0.320°＝带宽×0.36422°＝带宽×0.4备注：国内硫化机的斜度大多数是20°。
接头长度和几何结构的设计取决于钢丝绳直径d；钢丝绳间距t；钢丝绳的拉伸强度F bs；钢丝绳粘合强度F a。
为了胶带在辊筒上弯曲时，减轻胶带接头处的应力，钢丝绳端部应错位。
通常采用斜接头，但也允许直接头。
接头长度l v中包含以下几种长度（见图A）：q－不同组阶梯的错位长度l p；－最小的阶梯长度l st。
－胶带接头中钢丝绳对接间隙l s≥3×d。
图AA、一阶（一段）搭接胶接接头数据备注：1、无钢丝绳错位。
2、过渡段距离为100mm。
3、不用胶条，采用原盖胶、芯胶的尺寸标准执行。
运行方向上图：一级接头结构示意图备注：1、有钢丝绳错位。
2、过渡段距离为150mm。
3、采用贴胶条的方法，盖胶、芯胶的尺寸按标准执行。
运行方向上图：二阶接头结构示意图C、三阶（三段）搭接胶接接头数据备注：1、有钢丝绳错位。
3、采用贴胶条的方法，盖胶、芯胶的尺寸按标准执行。
运行方向上图：三阶接头结构示意图D、四阶（四段）搭接胶接接头数据备注：1、有钢丝绳错位。
分层输送带胶接接头技术(皮带接头)
YINHE DEPREUX培训教材2003年3月分层输送带硫化接头胶接工艺中法合资银河德普胶带有限公司分层输送带硫化接头胶接工艺分层输送带的接头是胶带使用过程中一个十分重要的环节，它决定胶带输送机能否正常运转，关系到用户的经济效益和生命财产安全。
因此，需要注意在胶接过程中的一些问题，如要了解胶带的型号、选择好胶接长度系数、计算接头阶梯长度，把握好所要胶接输送带是普通用途的，还是难燃、耐热、耐酸碱等。
胶接哪一种胶带就要用哪一种胶料。
我公司为了更好的为广大用户服务，根据分层输送带胶接的实际情况，特制定该输送带的现场胶接规程。
1、胶接前的准备工作1.1 胶接前先需做好倒开架。
1.2 查看现场，选择易于放带且搬运方便的地点作为胶接地点。
1.3 胶接场地要清扫干净，宽敞干燥、明亮。
1.4 在胶接作业处，拆除输送机4组以上的上托辊架子。
1.5 将预先做好的工作台平放于工作场地上。
1.6 将硫化机底座及下热板平放于工作台上。
1.7 将胶带两端带头放入硫化机下热板上，然后开始作业。
2、胶接作业程序及要点2.1 将两端带标出胶带中心线。
2.2 找出三个相互距离大于1米处的中心点，看是否连成一条线，如能连成一条直线（如连不成直线，重新找中心点直至能连成直线），用红蜡笔标出中心线，如图（一）所示。
2.3 在放置硫化器前，先要检查硫化器设备是否正常，对比与设 计要求是否相符，以免硫化时出现故障，影响胶接质量。
3、胶接胶料的准备3.1 胶接中需用复盖胶胶料、胶浆、堵头胶、油皮胶等物料。
3.2 胶浆用贴胶料与120#汽油配制。
配比：胶料：汽油=1：4或1：5（重量比）用户一般在胶接前3天制做 胶浆。
3.3 填充胶：用与胶带相同的复盖胶。
3.4 油皮胶：用胶带相同的贴胶料，厚度均为0.5mm专用。
4、带头解剖方法与技术要求4.1确定接头型式后，按接头长度画出接头线。
如所用硫化器平板为菱形，接头线按菱形角度划成斜形线。
4.2 带头裁断角度为（25°-30°）两端角度要相符）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输送带胶接指导
一、总则
所有的输送带橡胶输送带必须接成环形才能实际使用,所以输送带的接头是非常关键
的一个准备环节.接头的好坏直接影响橡胶输送带的使用寿命和输送线能否平稳顺畅地运行.接头的关键在于细心.
1、接头的方法
输送带接头的方法有：机械接头、冷粘接接头、热硫化接头等几个常用的方法.
机械接头一般是指使用皮带扣接头,这种接头方法方便快捷,也比较经济,但是接头的效率低,容易损坏,对输送带产品的使用寿命有一定影响.在PVC和PVG整芯阻燃抗静电输送带接头中,一般8级带以下的产品都采用这种接头方法.
冷粘接接头,也就是采用冷粘粘合剂来进行接头.这种接头办法比机械接头的效率高,也比较经济,应该能够有比较好的接头效果,但是从实践来看,由于工艺条件比较难得掌握,另外粘合剂的质量对接头的影响非常大,所以不是很稳定.
热硫化接头,实践证明是最理想的一种接头方法,能够保证较高的接头效率,同时也非常稳定,接头寿命也很长,容易掌握.但是橡胶输送带存在工艺麻烦、费用高、接头操作时间长等缺点.
2、分层输送带的接头
可以根据需要采用机械接头、冷粘接接头、热硫化接头等接头方法.一般冷粘接接头、热硫化接头采取的是阶梯式结构接头.
3、钢丝绳芯输送带的接头
钢丝绳芯输送带的接头是所有输送带橡胶输送带接头技术最复杂的,不仅工艺比较复杂,其所设计的接头尺寸参数也最多.不同级别的橡胶输送带产品所选用的接头结构不同,
具体的结构请参看GB9770标准.
4、PVC和PVG整芯阻燃输送带的接头
由于整芯带的结构比较特殊,接头不太容易,以大多数采用机械式接头办法,也就是皮带扣接头.
二、接头工艺
指导人员在确定接头方法后严格按照接头工艺进行指导.
一冷胶接头
1、划线：根据输送带宽度和强力设计接头,采用台阶搭接方式.
2、剥层：对应剥层,同一位置上下台阶数相加后应相同.
3、打磨：将被粘物表面打磨、不要破坏布层.
4、清洗：去污、清洗、干燥.清洗时由一边向另一边清洗,以免重复污染.
5、涂胶：在清洁干燥的被粘物表面均匀涂刷二至三遍胶液,不要太厚.第一遍胶液完全干后再涂第二遍胶液.
6、烘烤：为节省时间和提高粘接强度可用红外线或碘钨灯烘烤.
7、粘合：胶液干至稍有粘力时,即可粘合.然后用橡胶锤敲打2-3遍,由中心向四周,以免产生气泡,若不慎出现起泡,可用针刺穿,然后敲打或碾压.密实排出空气即可.
8、固化：粘合后的输送带在常温下静置固化4个小时,即可运行使用.若延长固化时间,12小时后达到最佳强度.
粘接工艺的注意事项：
在选择正确的粘接剂后,粘接操作是决定粘接成败最重要的因素,因此,在粘接过程中,必须注意以下问题：
打磨：有助于增大表面积,提高粘接强度.打磨需平整、均匀.
表面清洗：橡胶制品表面经常沾染污物、油脂、滑石粉、增塑剂等,橡胶中含配合剂也会析出,会污染橡胶表面,影响胶粘剂的浸润和粘附力.通常以苯、甲苯、溶剂油等作为清洗剂使用.可能出现溶胀过度、卷曲甚至降解.而且,这些溶剂不安全,有毒、易燃、易爆.使用时注意安全.
干燥：被粘物表面存在着微量的水分,会影响胶粘剂对被粘物表面的浸润.粘接前对被粘物表面进行干燥处理,能大大提高粘接强度,节省时间,使胶粘剂提前达到最终固化强度.干燥可用碘钨灯或红外线灯进行烘烤,使用电吹风时要注意环境的粉尘量.涂胶：涂胶过厚或过薄对粘接强度都会有影响.涂胶要力求均匀一致,沿一个方向依次进行,保证不漏涂胶.环境：现场粉尘过多,会影响粘接效果.使用时注意防尘.
二热硫化：
1、硫化接头的原理：
分层带硫化接头,不是把胶带的布层连接起来,而是把输送带分层剥离打毛干净,刷上橡胶制成的胶浆,待不粘手时,再涂上一层,或贴上0.8mm～1 mm的薄胶皮,或再晾到不粘手时,将两输送带剥离层合拢、敲平,再盖上电热板硫化器,上好压板,通电硫化.
2、接头形式：
分层带接头一般选用斜割,把输送带分层剥离,各层重叠式对接的方法,分割法使胶带拉伸
力分散,能增加接头的拉伸强力.
3、接头形式的阶梯数选择：
重叠法：输送带布层分层剥离后,布层与布层间重叠粘合.适用于布层数2~3层的输送带,阶梯数=布层数.
阶梯对接,输送带布层分层剥离后,布层与布层间按阶梯对接粘合,适用于4层以上的输送带,阶梯数=布层数-1.
示意图：
S1S2
60mm150mm
上加工面下加工面
4、剥头与打磨跟冷胶等同.
5、贴胶：在整个加工面上贴芯胶厚度为0.8～1mm,并在各阶梯对接部位贴上缓冲胶芯胶,贴芯胶时应排除空气.
6、合头：将两端头的中心线对准并重合,然后从胶带中心向两侧用木锤轻击,排除粘合面的空气.
7、封口：接缝处封口时要测定接缝处覆盖胶的厚度,贴上规定厚度的覆盖胶.
8、硫化：在胶带两侧放置夹垫板,夹垫板厚度应比本体胶带厚度薄0.5～1mm,将硫化器的螺栓全部拧紧,紧固时力要均匀一致,并用加压泵加压到规定压力.硫化压力 1.2～1.6Mpa/c㎡,硫化温度为145℃±5℃,硫化时间按公式胶料的正硫点+胶带厚度×系数.注：我公司提供的胶料硫化时间为15min+胶带厚×1.2min.
9、拆缸：硫化结束后热板温度降至80℃以下方可拆缸,并切割除去硫化接头溢胶部分.
10、检查：即检查硫化结束后接头部位的质量,如是否有起泡现象,发现后要进行修整.
三粘接失败原因分析：
输送带粘接中最容易出现的问题就是翻口、鼓泡,此问题具体分析如下：
a、翻口：
1、涂胶不正确,对边缝处涂胶不充分,或打磨不到边.
2、粘合时由于手或其他因素,使胶面被污染,失去活性,造成粘接强度不足.
3、粘合后没有对接头边缝处进行锤打排气或加压不够.
b、鼓泡：
1、粘合时对位不正确,粘接面中留有空气.
2、涂胶厚薄不均匀,胶层薄的先干,厚的地方溶剂未挥发完,没有形成初粘强度,造成虚粘.
3、粘合后排出空气时锤打不均匀.由中间向四周进行密集锤打.
c、翻口、鼓泡若不及时处理,可能导致输送带的进一步损坏,甚至造成脱带.当然,在接头制作、表面处理,涂胶及粘合压实的细节上不注意,同样可能导致脱带.
四钢丝带接头
钢丝绳芯输送带必须用热硫化法,接头的搭接长度和连接的几何形状需根据钢丝绳直径,间距,钢丝绳的破断力及与橡胶粘合的抽出力而定,接头中的钢丝绳应有一定的搭接长度,使接头处的钢丝绳芯与胶的粘合力大于钢丝绳的破断拉力.
如果钢丝绳的间距能置入一根钢丝绳和必要的中间胶2～5mm,那么钢丝绳芯输送带的连接便具有良好的状态,可一级搭接,如果钢丝绳间距不够放置钢丝绳和传导拉伸力的中间胶,那就进行多级搭接.
皮带型号ST630~ST1000Lv＝600～700mmLst＝300～400mm
皮带型号ST1250~ST2500Lv＝1250～1750mmLs≥3d钢丝绳直径其余尺
寸同一级接头尺寸
皮带型号
ST3150~ST
4500 Lv
＝2950～
3550mm
其余尺寸
同一级
钢丝绳芯输送带工艺步骤：
1、安放硫化机和接头操作,所需平台.
2、在接头部分找出中心线,垂直线、角度线、角度为21°.
3、接头部分按照胶接长度,接头方式、分段画线.
4、切割接头部分的边胶料剥去过度区.
5、打磨钢丝绳芯注：不许磨伤钢丝绳
6、使用专用的清洗剂,对钢丝绳进行清洗.
7、按照接头数据制作接头的下覆盖胶、横向加筋、芯胶.
8、在接头部分找出中心线,摆列钢丝绳.
9、制作接头,剪切钢丝绳,按照标准搭接,填充胶条.
10、制作接头边胶,整理钢丝绳芯,检查尺寸,检查填充质量.
11、按照接头数据,制作接头上层覆盖胶,芯胶,横向加筋,滚压排气.
12、切割多余的边胶,整理接头.
13、上缸硫化,加压,硫化,温度145℃,正负5℃.
14、恒温时间等于皮带厚度×1.2+22
15、待温度降至70℃以下时,拆除硫化机,检查接头,切除毛边.
三、原材料的使用与存放
1、设备存放
目前使用的电加热设备应存放在防潮仓库,以避免接线头腐蚀,在使用前应加热检验.
2、胶料的存放与区别
通常使用的胶料有普通织物芯胶料、普通钢丝带胶料、阻燃胶料、耐热胶料等.
一般胶料存放在阴凉避光的仓库内,根据产品上的出厂日期和有效期使用.
胶料分芯胶与面胶：芯胶粘合力强,用于粘接皮带的骨架层,面胶耐磨性能好,用于皮带的表面封口,起到耐磨作用.
3、泡制胶浆办法：
把胶皮剪成小块放在容器内,倒入120溶剂汽油胶料与汽油重量比为1：2.5,搅拌过几个小时搅拌一次.一般一天可以使用.。
