棉岩板薄抹灰保温系统外墙面施工工艺

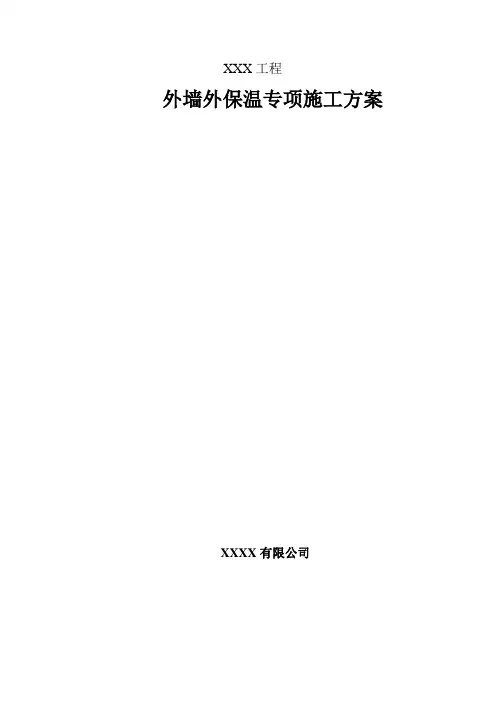

XXX工程外墙外保温专项施工方案XXXX有限公司XXXX工程外墙外保温专项施工方案审批审核编制XXX有限公司目录第一章工程概况 (2)第二章编制依据 (5)第三章施工部署 (6)3.1 管理组织机构 (6)3.2 施工准备 (8)第四章施工方法 (11)4.1 外墙涂料保温施工工艺 (11)4.2外墙干挂石材保温工艺 (15)4.3 细部节点处理 (16)4.4、季节性施工 (19)第五章资源配置计划 (21)5.1 人员计划 (21)5.2 工具及器具计划 (21)5.3 材料计划 (21)第六章施工进度计划 (22)第七章质量保证措施 (23)7.1 保证项目 (23)7.2 基本项目 (23)7.3 允许偏差项目 (24)第八章安全文明施工 (25)第九章绿色施工和成品保护措施 (26)第十章现场平面布置图 0第一章工程概况XX位于XX路交叉口东南角，为中档商品住宅，总建筑面积24039.56m2 ，地下1层，地上25层，剪力墙结构，建筑总高度为75.9m，工程合理使用年限为50年。

本工程由建筑耐火等级为地下一级、地上一级，工程合理使用年限为50年。

本工程外墙外保温材料为60mm厚半硬质岩棉板，A级阻燃，外部装饰为1层为干挂石材，2层及以上为外墙涂料、真石漆，构造做法如下：3层及以上外墙构造做法：基层墙体；建筑胶素水泥浆结合层一道；15mm厚DPM10干混砂浆找平层；3mm厚聚合物粘接砂浆（粘贴面积不少于保温板的50%）；60mm厚半硬质岩棉板（板使用水泥基界面剂一道处理）；耐碱网格布，采用锚栓将其与墙体固定；4mm厚聚合物抗裂砂浆保护层，再压入一层耐碱网格布；批腻子、刷外墙涂料；2层以下外墙构造做法：基层墙体；建筑胶素水泥浆结合层一道；15mm厚DPM10干混砂浆找平层；3mm厚聚合物粘接砂浆（粘贴面积不少于保温板的50%）；60mm厚半硬质岩棉板（板使用水泥基界面剂一道处理）；纤维网格布，采用锚栓将其与墙体固定；本工程外墙保温做法参照12YJ3-1A型外贴岩棉板（双层网）薄抹灰外墙外保温系统，基本构造见下图所示:本工程外墙保温采用劳务分包模式。

标高2.00m以下做热镀锌钢丝网，增加抗冲击强度岩棉板薄抹灰外墙外保温系统施工工艺一、施工工艺流程图二、施工工艺1、成品保护对门窗、洞口、边框、五金和落水管等容易被施工污染的部位进行有效的保护。

2、检查与处理基层①操作要点：用2米靠尺检查基层墙体的墙面平整度、立面垂直度、阴阳角方正度。

②工序质量标准：表面平整度≤4㎜，立面垂直度≤4㎜，阴阳角方正度≤4㎜。

③注意事项：a.彻底清除基层墙体表面浮灰、油污、脱模、空鼓及风化物等影响粘贴强度的材料，以提高保温板粘结度。

b.对达不到普通抹灰要求的部位应采用1：3水泥砂浆重新找平处理，对空鼓起壳的地方应敲除后修补平整达到保温施工条件，修整阴阳角。

3、放线a.根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线.b.在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线。

墙体阴阳角处所放垂线距墙距离为（保温结构层厚度+砂浆厚度）*√2；在墙体阴阳角处及距离阴阳角30cm处，从上至下分别放垂线，所入垂线距离为保温结构层高度加砂浆厚度。

c.每个楼层在阴阳角垂线基础上挂水平控制线，以控制EPS聚苯板的平整度。

以粘贴的保温板高度拉水平线，要求横平竖直。

附放线示意图：（阴阳角各三道线）4、安装70*70*5防锈钢托架岩棉板粘贴前，应根据托架设计方案每层在结构层部位设置一圈70*70*5防锈金属托架。

5、岩棉板做板面处理依据设计方案，若岩棉板保温采用立丝，应将岩棉板裁切成150mm宽1200长的长条粘贴施工。

若岩棉板保温采用平丝，应将规格的600mm*1200mm岩棉板粘贴施工，不用裁切。

6、拌和聚合物粘结砂浆①操作要点：将粘结砂浆加水用搅拌机拌和均匀。

②工序质量标准：均匀无疙瘩。

a.先将水加入容器，搅拌同时加入粘接砂浆；b.严格按本规程要求的配料，不得添加其它任何材料；c.初凝（冬季为5小时左右，夏季为3小时左右）以后不得加水使用。

幕墙内岩棉板外墙外保温施工工艺岩棉板外墙外保温的施工，部分工艺可参照山东省工程建设标准DBJ 14-035-2007《外墙外保温应用技术规程》（聚苯板增强网薄抹灰外墙外保温系统）施工工艺。

一、施工流程图：二、施工要点：1、施工准备1.1基层墙体抹灰找平已完成，达到相关标准要求。

1.2岩棉已进场，岩棉板应采用由摆锤法工艺生产的憎水制品；用于外墙外保温，其干密度不应小于100kg/m3。

1.3岩棉板双面涂界面剂。

因岩棉板具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉板与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉板涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上(垂直于岩棉纤维方向)。

1.4岩棉板系统应采用涂料饰面，岩棉板与基层墙体的连接应全部采用粘、钉结合工艺。

2、岩棉板与基层墙体的粘贴2.1拌和岩棉板专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。

聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。

2.2粘贴：根据设计要求，在经平整处理的外墙上用墨线弹出距散水标高200mm的水平线（200mm以下部位用XPS施工），当需设置系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出岩棉板粘结位置，并应视墙面洞口分布进行岩棉板排板、基层上弹线。

2.3岩棉粘贴采用满粘法。

采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。

2.4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。

2.5岩棉板涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉板对头缝应挤紧，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。

岩棉板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm 时应用聚氨酯发泡胶现场进行填充处理。

2.6岩棉板由勒角以上200mm开始，应自下而上，沿水平方向横向铺贴，每排板应错缝1/2板长。

岩棉板外墙保温施工工艺按生产工艺分，岩棉板可分为沉降法岩棉、摆锤法岩棉和三维法岩棉。

不同类型岩棉的性能特点玻璃棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。

但是由于离心玻璃棉表面无装饰性，而且会有纤维洒落，因此必须隐蔽使用。

一）施工工艺流程1、基层界面处理墙面应清理干净、清洗油渍、清扫浮灰等。

墙面松动、风化部分应剔除干净。

墙表面凸起物大于10mm时应剔除。

为使基层界面附着力统一、均质，墙体要做界面处理，可用喷枪或滚刷均匀涂覆界面砂浆，保证所有的墙面做到界面处理。

砖墙、加气混凝土墙在界面处理前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后用1:2.5水泥砂浆将其补齐砌严。

2、吊垂直、弹控制线根据建筑物高度确定放线的方法，利用墙大角、门窗口两边，用经纬仪打直线找垂直，绷低碳钢丝找规矩，横向水平线可依据楼层标高向上500mm线为水平基准线进行交圈控制。

根据调垂直的线及保温厚度，每步架大角两侧弹上控制线，再拉水平通线做标志块。

3、安装岩棉板3.1岩棉应预先在工厂内或者施工现场用公用界面砂浆在岩棉板两侧匀称涂覆界面砂浆。

界面砂浆可以接纳喷涂、辊涂、刷涂的方式涂覆。

3.2粘贴岩棉板时，首先在墙面均匀批抹约15mm厚岩棉粘结砂浆，然后在岩棉板粘贴面用粘结砂浆抹平后粘贴并轻揉挤压，严禁拍打岩棉板表面。

24小时后进行下步施工工序。

岩棉板贴砌时遇到非标准尺寸时，可举行现场裁切。

裁切时应注意边口尺寸整齐，切口应与聚苯板面垂直。

贴砌时应按照自下而上、水平方向依次贴砌，上下错缝粘贴，墙角处贴砌应交错互锁。

3.3根据施工图在锚栓安装部位钻孔，并用U型卡子将大圆盘固定在钻孔位置。

每米宽度墙面上至少设置3个锚固件，且每一块岩棉板上至少有2个锚固件，胀栓应按照图纸排列。

沿窗户四周，每边至少应设置3个锚固件。

3.4岩棉板必须对接和相互挤紧，不能有缝隙，镶嵌用的窄条岩棉板，其宽度不得少于150mm，至少应有一个锚固件穿过，使岩棉板紧贴墙面。

岩棉板增强网薄抹灰外墙外保温施工方案一、方案概述：岩棉板复合浆料外墙外保温系统是由粘接层、界面剂、岩棉板、抹面层（内设耐碱玻纤网格布）和饰面层构成.二、材料的基本技术性能要求1.岩棉板/带主要性能要求2。

胶粘剂主要性能要求3.抹面胶浆主要性能指标4。

耐碱玻纤网格布主要技术性能指标5。

胶粉聚苯颗粒粘接胶浆的性能指标胶粉聚苯颗粒保温浆料是由无机胶凝材料和各种外加剂在工厂采用预混合干拌技术制成的胶粉及聚苯乙烯泡沫经粉碎制成的具有一定粒度、级配的聚苯颗粒，使用时在现场按1:1比例混合加入适量水搅拌而成的灰浆,其中聚苯颗粒体积不应小于灰浆的80％。

该种浆料在系统中主要起保温和粘接作用。

三、材料的运输和储存1、所有的保温及外饰层材料应在原包装、带有完整标签的情况下运送至施工现场。

2、材料应储存在阴凉、干燥的地方，避免太阳直晒,远离火源，避免因气候或其它因素影响材料的质量。

材料的理想储存最低温度为4℃，最高温度为35℃。

四、施工条件※施工现场应做到通电、通水，并保持工作环境的清洁.※操作地点环境温度和基层墙体表面温度均不得高于35℃，风级不大于5级。

※为保证施工质量,施工面应避免阳光暴晒。

必要时,应在脚手架上搭设防晒布，遮挡施工墙面。

※雨天施工时应采取措施，防止雨水冲刷墙面。

五、施工前的准备工作：1、主要施工工具：施工前按工程量的大小测算出进场施工人员的多少，配备足量的施工用具，如：不锈钢抹子、搓抹子、角抹子、电动搅拌器、电锤、专用刀、钢锯条、水桶、皮桶、靠尺、刷子、滚子、托顶板、开槽器、钢尺、施工线、墨斗子、角梯、电动切割机、吊篮、安全帽、安全带及操作人员的必须劳保用品等。

2、材料准备：根据工程实际设计保温情况，测算出各种材料用量,并部分运到现场，如：岩棉板（厚度与设计相符）、铁丝网、托架、粘接砂浆、抹面砂浆、标准网、锚钉、锚固铁件、膨胀螺栓等。

3、施工人员的准备:根据工程的规模大小，计划投入多少人员施工，提前安排到位，并进行技术培训和安全培训，提高施工人员的素质，确保工程质量和安全生产。

岩棉外墙外保温系统应用技术【1】术语1、岩棉板外墙外保温系统：以外墙保温用岩棉板为保温隔热层（简称保温层）材料，采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成的不燃型建筑保温系统。

2、岩棉板：以天然岩石、高炉矿渣为主要原料，经高温熔融、离心喷吹制成的一种矿物质纤维，在掺入一定比例的粘结剂和添加剂后压制并裁割而成的憎水型保温板材，且符合外墙保温相关技术要求。

3、酸度系数：衡量岩棉化学耐久性的指标值，为纤维成分中氧化硅、氧化铝之和与氧化钙、氧化镁之和的比值。

4、岩棉板平整度：岩棉板压制面的翘曲程度。

5、直角偏离度：岩棉板压制面两相邻边的垂直程度。

6、表面处理：岩棉板在粘贴以及抹面层砂浆抹灰之前，在板的表面涂抹薄层胶粘剂，并使之嵌入面层纤维的做法。

其作用在于固结岩棉板的表面纤维并改善表面粘结性能。

7、岩棉板专用胶粘剂（简称胶粘剂）：用于把岩棉板粘贴到基层墙面上的一种专用的水泥基粘结材料。

产品形式为单组份的干粉砂浆，在施工现场按比例加水并均匀搅拌后使用。

8、抹面层：由抹面胶浆与增强用玻纤网布复合而成的对岩棉板起保护作用的薄抹灰面层。

9、抹面胶浆：由水泥、高分子聚合物、填料和其他添加剂组成，一种具有一定柔性的水泥基聚合物改性砂浆，薄抹在粘贴好的岩棉板外表面，用以对岩棉板形成保护。

10、耐碱涂覆中碱玻纤网布（简称玻纤网布）：内置于本系统抹面层中的具有一定耐碱性能的增强抗裂材料，一种表面经高分子材料耐碱涂覆处理的中碱玻璃纤维网布。

11、经纬密度：表示网格布在25mm长度和宽度内经纱和纬纱的根数，其单位为根/25mm。

12、锚固件：本系统用于外墙外保温时，将抹面层中的增强网布固定于结构基层的塑料锚栓。

由尾端带圆盘的塑料膨胀套管和塑料敲击钉或具有防腐性能的金属螺钉组成，包括具有膨胀功能以及回拧功能两种。

13、饰面砂浆：以无机胶凝材料或有机聚合物粘结剂、填料、添加剂和细骨料所组成的用于建筑墙体表面装饰的一种功能性涂层材料。

岩棉板外墙外保温系统施工技术规程山东鲁阳股份有限公司2011-11-01发布2011-12—01实施山东鲁阳股份有限公司技术部发布岩棉板产品的应用设计1 设计1.1 一般规定1.1.1 岩棉板外墙外保温工程设计应选用适宜的岩棉板外墙保温系统，不得更改系统构造和组成材料。

1.1.2 岩棉板外墙外保温工程的热工和节能设计应符合下列规定：1 岩棉板外保温复合墙体的传热系数应符合现行山东省工程建设标准《居住建筑节能设计标准》DBJ 14-037或《公共建筑节能设计标准》DBJ 14-036的规定，其防潮设计应符合国家现行标准《民用建筑热工设计规范》GB 50176的规定。

2 保温层内表面温度应高于0℃；3 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施，上述部位应预留出保温层的厚度；4 外保温系统应考虑金属固定件、承托件的热桥影响。

1.1.3 岩棉板外墙外保温工程应做好密封和防水构造设计，确保水不会渗入保温层及基层，重要部位应有详图。

水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。

在外墙外保温系统上安装的设备或管道应固定于基层上，并应做密封和防水设计。

1.1.4 岩棉板外墙外保温工程应做好系统在檐口、勒脚处的包边处理。

装饰缝、门窗四角和阴阳角等处应设置局部增强网。

1.1.5 岩棉板外墙外保温工程设计图纸应绘制勒脚、窗口、凸窗、变形缝、挑檐、女儿墙、防火隔离带、挡火梁等特殊部位保温构造详图。

1.2 系统构造1.2.1 岩棉板增强网薄抹灰外墙外保温系统由粘结层、界面剂、岩棉板、抹面层（内设耐碱玻璃纤维网格布）和饰面层构成。

其基本构造见图1.2.2-1、图1.2.2-2。

图1.2.2-1岩棉板双层耐碱玻纤网薄抹灰外墙外保温系统基本构造图1.2.2-2陶瓷纤维建筑隔热板增强网（单层网）薄抹灰外墙外保温系统基本构造1.2.3 系统底部第一排岩棉板的下侧板端与散水的间距应不小于200mm，且不宜大于600mm，并采用XPS或硬泡聚氨酯等进行保温处理，勒脚部位应使用镀锌膨胀锚栓安装经防腐处理的金属托架。

购物中心半硬质岩棉板薄抹灰外墙外保温修补专项施工方案1 问题描述购物中心非幕墙部位外墙外保温采用半硬质岩棉板薄抹灰系统，经现场巡查，本工程5-12轴~5-14轴/5-H轴、5-10轴~5-12轴/5-H轴~5-K轴四~六层外墙外保温涂料饰面出现裂缝及脱落现象，其中拐角处应力集中部位，抹面胶浆脱落，其与岩棉板之间出现较大空隙，我单位已积极对发现的问题进行整改，现脚手架已搭设完毕，见图1-1~图1-9。

图1-1：外墙外保温破坏情况图片一图1-2：外墙外保温破坏情况图片二图1-3：外墙外保温涂料饰面裂缝图1-4：女儿墙处外墙外保温裂缝图1-5：现场搭设脚手架图片一图1-6：现场搭设脚手架图片二图1-9：现场搭设脚手架图片三图1-8：现场搭设脚手架图片四图1-9：岩棉保温脱落外墙位置图2 解决方案我单位拟将图1-9所示范围内外墙外保温岩棉铲除后重新进行施工，施工过程中请建设单位协商万达商管公司给予配合。

本工程采用岩棉薄抹灰外墙外保温系统，半硬质岩棉板燃烧性能为A级，厚度为70mm，其容重不小于140Kg/m3。

岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。

其中，粘结层材料为胶粘剂，保温层材料为岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网，饰面层材料为涂料，本工程保温系统构造如图2-1所示，立面图、剖面图分别见图2-2、图2-3。

图2-1：涂料饰面岩棉外墙外保温系统基本构造3 施工依据1)《建设节能工程施工质量验收规范》GB50411—20072)《建筑工程施工质量验收统一标准》GB50300—20013)《建筑装饰装修工程质量验收规范》GB50210—20014) 合肥市工程建设技术标准《岩棉板外墙外保温系统应用技术导则》DBHJ/T 002-20115) 万达集团《岩棉薄抹灰系统外墙外保温构造做法指导》6) 《外墙外保温建筑构造图集》10J1217) 国家、地方、行业现行法律、法规4 施工部署4.1 施工准备1）搭设脚手架，将图1-9范围内岩棉铲除干净。

岩棉薄抹灰系统外墙外保温构造做法指导1、总则1.1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居住建筑外墙外保温工程。

1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工，南方应重点关注防潮防水的细部处理，北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。

1.3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。

2、材料要求2.1 外墙外保温用岩棉板的性能应符合表2-1 规定。

表2-1 岩棉板主要性能指标2.2 外墙外保温用防护砂浆的性能指标应符合表2-2 规定。

表2-2防护砂浆的性能指标2.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。

表2-3玻纤网格布主要性能指标2.4 盘形锚钉采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。

也可为经过表面镀锌处理的35 号钢制成的金属螺钉。

盘形锚钉有效锚固深度应不小于35 mm，塑料圆盘直径为60 mm。

其技术性能指标应符合表2-4 的规定。

表2-4盘形锚钉技术性能指标2.5 外墙涂料必须与“岩棉板”外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。

2.6 附件在“岩棉板”外墙外保温系统中所采用的附件，包括发泡胶、密封条、墙脚托架、包角条等，应与外保温系统相容，并分别符合相应的产品标准的要求。

3、岩棉薄抹灰系统外墙外保温基本做法3.1岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。

其中，粘结层材料为胶粘剂，保温层材料岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网，饰面层材料可为涂料或饰面砂浆，如下：粘结层（胶粘剂）+保温层（岩棉板）+抹面层（锚固件、抹面胶浆、玻纤网格布）+饰面层（具透气性的水性外墙涂料或装饰砂浆）。

3.2保温板采用胶粘剂固定在基层上，同时使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的 80%（图 3-1）(100 米以上的高楼，要求 100%粘贴)。

A级岩棉板外墙保温施工(薄抹灰)工法一、前言当前建筑工程中，外墙保温板多采用聚苯板或岩棉复合材料形式，A 级岩棉板防火性能佳，但由于其材料成本高、施工要求高一直未被广泛使用。

岩棉是以精选的玄武岩、辉绿岩为主要原料，外加一定数量的辅助料，经高温熔融喷吹制成的人造纤维，具有不燃、无毒、质轻、导热系数低、吸声性能好、绝缘、化学稳定性能好、使用周期长等特点，是国内外公认的理想保温材料。

二、工法特点2.1适用范围广岩棉板外墙外保温系统，导热系数低、透气性好、燃烧性能级别高等优势，可应用于新建、扩建、改建的居住建筑和公共建筑外墙的节能保温工程，包括外墙外保温、非透明幕墙保温和EPS外保温系统的防火隔离带。

2.2节约成本，缩短工期岩棉外保温系统具有良好的保温性能、抗裂性能、防火性能及耐久性能，同时，岩棉板与基层墙体采用了有效的固定措施，抗风荷载性能优异；采用岩棉板锚固技术施工速度快、工艺简单，可以缩短工期，减少工程的人工费和劳动强度，降低施工成本。

绿色环保，造价适中，是一种值得推广的外墙保温技术。

2.3有利于墙体排砖岩棉板具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。

三、工艺原理岩棉外墙保温系统以岩棉为主保温材料，用塑料胀栓等锚固件配合热镀锌钢丝网固定岩棉板，热镀锌钢丝网与岩棉板表面之前加有垫片，使热镀锌钢丝网与岩棉板之前存在一定的距离，有利于岩棉板表面的抹灰处理；岩棉板固定后又对岩棉板表面进行了界面处理，增强了岩棉板的防水性和表面强度，同时有效解决了岩棉板与胶粉聚苯颗粒找平层的粘接难题。

面层抹胶粉聚苯颗粒保温砂浆找平，克服了岩棉板表面负荷不宜太大，同时又使之具有质轻、阻燃防火、防裂、降低成本等特性。

抗裂防护层采用抗裂砂浆复合涂塑耐碱玻纤网格布构成抗裂防护层，具有良好的抗裂性能，涂刷可有效阻止液态水进入的弹性底涂，饰面层刮柔性耐水腻子、涂刷弹性涂料。

四、工艺流程及操作要点4.1工艺流程△岩层承台基础切割施工工艺流程图4.2操作要点（1）施工准备1）基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2015）和《砌体工程施工质量验收规范》（GB50203-2011）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构验收的确认。

由于岩棉板熔点超过1000℃，防火等级为最高级(A1级)，是不燃材料，具有绝佳的防火性能。

遇到火灾时，岩矿棉制品不会引发烟雾或造成火星，不会释放出有害气体，绝对不会导致火势蔓延。

当建筑物达到一定高度时，出于防火要求的考虑，岩棉板外墙外保温系统更能显示出强大的优势。

德国规定，超过22m以上的建筑，禁止使用防火等级低的材料。

2．2使用寿命长岩棉是由玄武岩、辉绿岩等主要原料经特殊生产工艺制成，其主要组成均为矿物质材料，使用寿命长，耐久性好，不会因老化、发黄而失效。

2．3 透气性高岩棉由于其多孔状结构特点，具有极好的透气性，这是其他建筑用保温材料无法比拟的。

外墙外保温隔热用岩棉板的水蒸气渗透阻力u≈1，而EPS板的水蒸气渗透阻力u≈40，XPS 板的水蒸气渗透阻力u≈200。

EPS~'b保温系统水蒸气渗透当量Sd≤2m，岩棉板外保温系统水蒸气渗透当量Sd≤1m。

2．4 热稳定性好由于岩棉主要组分基本上都是矿物材料，弹性模量低，其尺寸热力学稳定性能好，不会因热胀冷缩而引起材料伸缩。

因此，岩棉外保温系统内部，不会因热胀冷缩而产生任何附加应力。

尤其在保温材料外表面温度最高能达N70~80 ℃，如果突然骤降大雨，外保温系统的内外温度差在60℃以上，这使得系统内部出现巨大的变形应力，而岩棉外保温系统在这方面具有巨大的优势。

因为，岩棉外保温系统内的应力最小，其次是EPS板外保温系统，而XPS系统内部的应力最大，很容易导致变形开裂。

3 施工要点3．1施工总体要求(1) 外保温工程施工期间以及完7-24h内，基层及环境空气温度不应低于5℃。

夏季应避免阳光暴晒。

5级以上大风天气及雨天不得施工(否则须采取防风、防雨措施)。

(2) 岩棉板表面不得长期裸露，岩棉板安装上墙后应及时做抹面找平层。

(3) 高湿度和低温度都会严重延长干化时间。

(4) 不可将基层和材料打湿。

(5) 外墙外保温体系应使用同一公司提供或指定的配套产品，不得更改系统构造和组成材料，以保证各系统构件的相容性及整个系统的性能和质量。

精心整理一、岩棉板外墙保温系统1施工环境要求1.1外墙保温施工确保现场环境和基体表温度温度不低于5摄氏度。

1.2如遇五级以上大风天气不进行外墙保温施工作业。

1.3雨天气不进行外墙保温施工，如施工过程中遇突然降雨，立即停止施工并采取塑料布对已施工部位进行覆盖挡雨加以保护，复工前对上述部位进行检查，如粘结砂浆受到雨水冲刷则将保温板揭掉重贴。

2.建筑物及基层墙体要求1.除实体混凝土墙体外，墙体外面抹1：3水泥砂浆（凹进墙面1：2.5水泥砂浆）找平层。

外墙找平层表面干燥、洁净，强度（≥0.10N/m㎡）、平整度、垂直度达到规范验收要求。

2.外墙上的螺栓孔或其它孔洞用微膨胀砂浆（洞口较大处用微膨胀砼填实），孔口或洞口表面刷两遍防水涂料（水不漏）。

3.伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈处理。

空鼓空调板、窗口侧壁等热桥部位及其它影响外墙保温效果的部位均实行样板引路制度，施工前采用与工程施工同样的材料按照本方案的要求进行样板施工，完成后组织建设、设计、监理及施工单位等现场进行验收，合格后形成样板记录，施工过程中严格按照样板组织施工，并以样板作为验收的依据。

2.主要施工工具2.1搅拌工具：搅拌器、拌料桶、运料桶、水桶；2.2切割工具：电阻丝切割器或美工刀、剪刀；2.3抹灰工具：托板、平头抹子、锯齿抹子（镘刀）、灰铲；2.5检测工具：2米靠尺、线坠；2.6辅助工具：扫帚、抹布、白线、透明胶带、墨斗、木锤；2.7选用工具：电动吊蓝、冲击钻、钻头、手锤。

4.技术准备1)根据施工图纸及图集的要求绘制节点、热桥等部位的施工图，并向操作工人进行书面交底。

1.结构示意图2.施工程序14.1质量自检：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。

步骤二岩棉板上布胶1、网格布翻包：在外墙的细部处理部位，如膨胀缝两侧、门窗孔洞边的岩棉板上需预粘贴窄幅网格布，其宽度约300㎜，翻包部分宽度约100㎜.质量自检：经验检网格布翻包规范，符合要求。

岩棉薄抹灰系统外墙外保温构造做法指导1、总则1.1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居住建筑外墙外保温工程。

1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工，南方应重点关注防潮防水的细部处理，北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。

1.3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。

2、材料要求2.1 外墙外保温用岩棉板的性能应符合表 2-1 规定。

表 2-1 岩棉板主要性能指标2.2 外墙外保温用防护砂浆的性能指标应符合表2-2 规定。

表2-2防护砂浆的性能指标2.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。

表2-3玻纤网格布主要性能指标2.4 盘形锚钉采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。

也可为经过表面镀锌处理的35 号钢制成的金属螺钉。

盘形锚钉有效锚固深度应不小于35 mm，塑料圆盘直径为60 mm。

其技术性能指标应符合表2-4 的规定。

表2-4盘形锚钉技术性能指标2.5 外墙涂料必须与“岩棉板”外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。

2.6 附件在“岩棉板”外墙外保温系统中所采用的附件，包括发泡胶、密封条、墙脚托架、包角条等，应与外保温系统相容，并分别符合相应的产品标准的要求。

3、岩棉薄抹灰系统外墙外保温基本做法3.1岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。

其中，粘结层材料为胶粘剂，保温层材料岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网，饰面层材料可为涂料或饰面砂浆，如下：粘结层（胶粘剂）+保温层（岩棉板）+抹面层（锚固件、抹面胶浆、玻纤网格布）+饰面层（具透气性的水性外墙涂料或装饰砂浆）。

3.2保温板采用胶粘剂固定在基层上，同时使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的80%（图3-1）(100 米以上的高楼，要求100%粘贴)。

郑东新区金光花苑Ⅱ期棚户区改造项目宗地二Ⅰ标段外贴岩棉板薄抹灰外墙保温施工方案编制：审核：审批：河南省惠浦建设发展有限公司目录一、编制说明 (1)二、工程概况 (1)三、施工项目管理目的 (2)四、材料规定及施工准备. (3)五、施工工艺流程及施工方法 (4)六、施工进度 (13)七、工程质量及保证措施 (13)八、保证工期的技术组织措施 (16)九、保证各种节假日保证不断工的措施 (19)十、保证安全文明施工的技术组织措施 (19)十一、施工现场临时用电安全措施 (25)十二、成品及半成品的保护措施 (40)一、编制说明1.编制原则我公司组织项目工程管理人员，在认真阅读图纸设计规定及12YJ3-1A型外保温规范图集施工规定，对施工组织设计的原则、内容、措施尽心进行了充足研究后进行的编制。

2.编制目的为本工程施工组织提供完整的大纲性文献，用以指导外墙外保温工程的施工管理，保证优质、高效、安全、文明地完毕建设任务。

3.编制依据（1）图纸设计规定：《河南省绿色建筑设计标准》（寒冷地区）DBJ41/T109-2023《外墙外保温构造》 12YJ3-1 A型做法（2）国家现行技术政策、技术标准、施工质量验收规范及安全技术规程《建筑工程施工质量验收统一标准》 (GB50300-2023)《建筑装饰装修工程施工规范》（GB50210-2023）《外墙外保温工程技术规范》（JGJ144-2023）《建筑节能工程施工质量验收规范》（GB50411-2023）《无机轻集料砂浆保温系统技术规程》JGJ253-2023《工程建设标准设计图集》外墙保温构造《施工现场临时用电安全技术规程》JGJ46-2023《建筑施工高处作业安全技术规程》JGJ80-2023二、工程概况：2.1建筑概况工程名称：郑东新区金光花苑二期Ⅰ标段棚户区改造项目工程地址：郑东新区金光路与通商路建设单位：郑州公共住宅建设投资有限公司施工单位：河南省惠浦建设发展有限公司监理单位：河南建达工程征询有限公司设计单位：上海中福建筑设计研究院有限公司Ⅱ期Ⅰ标地下车库面积分别为：负二层约3168.07平方，负一层约13208.6平方。

标高2.00m以下做热镀锌钢丝网，增加抗冲击强度岩棉板薄抹灰外墙外保温系统施工工艺一、施工工艺流程图二、施工工艺1、成品保护对门窗、洞口、边框、五金和落水管等容易被施工污染的部位进行有效的保护。

2、检查与处理基层①操作要点：用2米靠尺检查基层墙体的墙面平整度、立面垂直度、阴阳角方正度。

②工序质量标准：表面平整度≤4㎜，立面垂直度≤4㎜，阴阳角方正度≤4㎜。

③注意事项：a.彻底清除基层墙体表面浮灰、油污、脱模、空鼓及风化物等影响粘贴强度的材料，以提高保温板粘结度。

b.对达不到普通抹灰要求的部位应采用1：3水泥砂浆重新找平处理，对空鼓起壳的地方应敲除后修补平整达到保温施工条件，修整阴阳角。

3、放线a.根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线.b.在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线。

墙体阴阳角处所放垂线距墙距离为（保温结构层厚度+砂浆厚度）*√2；在墙体阴阳角处及距离阴阳角30cm处，从上至下分别放垂线，所入垂线距离为保温结构层高度加砂浆厚度。

c.每个楼层在阴阳角垂线基础上挂水平控制线，以控制EPS聚苯板的平整度。

以粘贴的保温板高度拉水平线，要求横平竖直。

附放线示意图：（阴阳角各三道线）4、安装70*70*5防锈钢托架岩棉板粘贴前，应根据托架设计方案每层在结构层部位设置一圈70*70*5防锈金属托架。

5、岩棉板做板面处理依据设计方案，若岩棉板保温采用立丝，应将岩棉板裁切成150mm宽1200长的长条粘贴施工。

若岩棉板保温采用平丝，应将规格的600mm*1200mm岩棉板粘贴施工，不用裁切。

6、拌和聚合物粘结砂浆①操作要点：将粘结砂浆加水用搅拌机拌和均匀。

②工序质量标准：均匀无疙瘩。

a.先将水加入容器，搅拌同时加入粘接砂浆；b.严格按本规程要求的配料，不得添加其它任何材料；c.初凝（冬季为5小时左右，夏季为3小时左右）以后不得加水使用。
