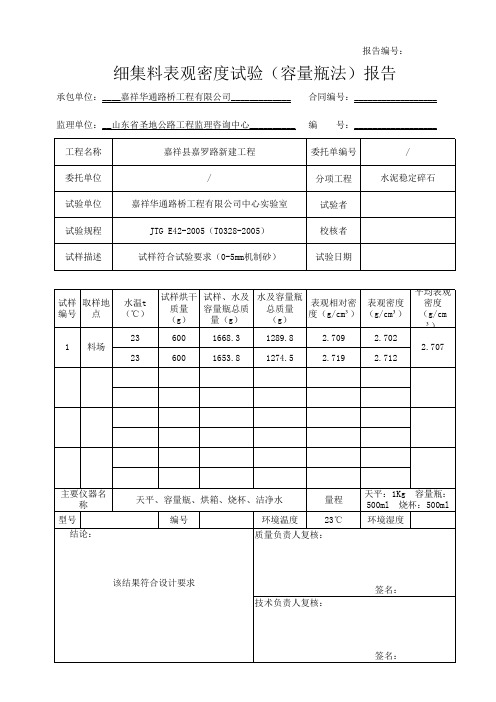

细集料表观密度试验(容量瓶法)

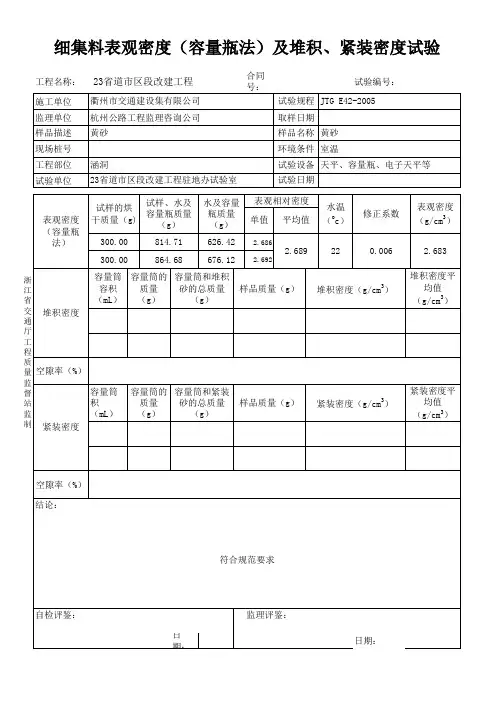

细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0009试验： 复核： 试验（技术）负责人：
河北
省公
路
工程
质量监督站监制
河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0010
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0011河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0012河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0013河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0014河北
省公路工程质量监督站监制。

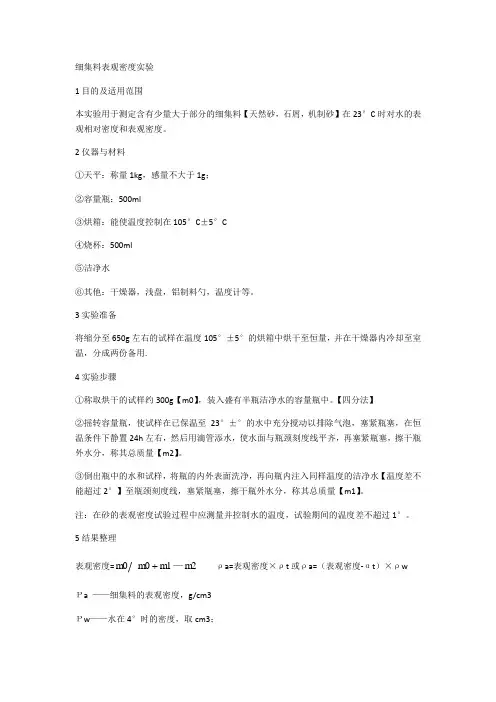

细集料表观密度实验 1目的及适用范围本实验用于测定含有少量大于部分的细集料【天然砂，石屑，机制砂】在23°C 时对水的表观相对密度和表观密度。

2仪器与材料①天平：称量1kg ，感量不大于1g ； ②容量瓶：500ml③烘箱：能使温度控制在105°C ±5°C ④烧杯：500ml ⑤洁净水⑥其他：干燥器，浅盘，铝制料勺，温度计等。

3实验准备将缩分至650g 左右的试样在温度105°±5°的烘箱中烘干至恒量，并在干燥器内冷却至室温，分成两份备用. 4实验步骤①称取烘干的试样约300g 【m0】，装入盛有半瓶洁净水的容量瓶中。

【四分法】②摇转容量瓶，使试样在已保温至23°±°的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量【m2】。

③倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水【温度差不能超过2°】至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量【m1】。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温度差不超过1°。

5结果整理 表观密度=m 2m 1m 0m 0— ρa=表观密度×ρt 或ρa=（表观密度-αt ）×ρwΡa ——细集料的表观密度，g/cm3 Ρw ——水在4°时的密度，取cm3；αt——实验时水温度对水的密度影响的修正系数，见表；ρt——实验温度T°时的水的密度，见表取g/cm3。

不同水温时水的密度ρt及水温度修正系数αt以两次平行实验结果的算数平均值作为测定值，如两次结果之差值大于cm3时，应重新取样进行实验。

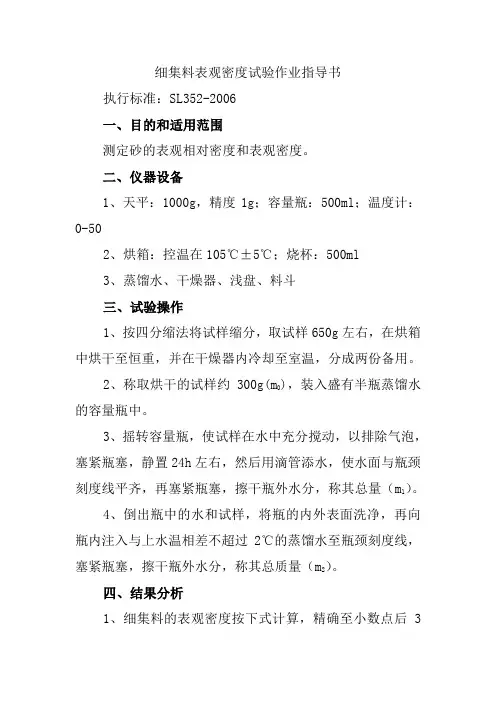

细集料表观密度试验作业指导书
执行标准：SL352-2006
一、目的和适用范围
测定砂的表观相对密度和表观密度。

二、仪器设备
1、天平：1000g，精度1g；容量瓶：500ml；温度计：0-50
2、烘箱：控温在105℃±5℃；烧杯：500ml
3、蒸馏水、干燥器、浅盘、料斗
三、试验操作
1、按四分缩法将试样缩分，取试样650g左右，在烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

2、称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。

3、摇转容量瓶，使试样在水中充分搅动，以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总量（m1）。

4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m2）。

四、结果分析
1、细集料的表观密度按下式计算，精确至小数点后3
位。

P a=m0/（V2-V1）
式中：P a——细集料的表观密度
m0——试样的烘干质量（g）
V2——比重瓶中水的原有体积（ml）
V1——倒入试样后水和试样的体积（终读数）（ml）
2、细集料的表观相对密度按下式计算：
r a=P0 / P T
式中：r a——细集料对水的表观相对密度，无量钢
P T——水在试验温度时的密度
3、以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.1g/cm3时，应重新取样进行试验。

4、高速公路、一级公路密度不小于2.50t/cm3，其它等级公路不小于2.45t/cm3。

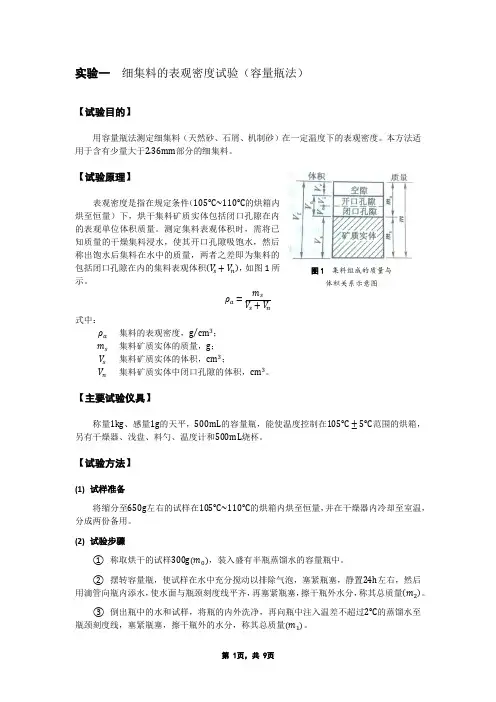

实验一 细集料的表观密度试验（容量瓶法）【试验目的】用容量瓶法测定细集料（天然砂、石屑、机制砂）在一定温度下的表观密度。

本方法适用于含有少量大于2.36mm 部分的细集料。

【试验原理】表观密度是指在规定条件（105℃~110℃的烘箱内烘至恒量）下，烘干集料矿质实体包括闭口孔隙在内的表观单位体积质量。

测定集料表观体积时，需将已知质量的干燥集料浸水，使其开口孔隙吸饱水，然后称出饱水后集料在水中的质量，两者之差即为集料的包括闭口孔隙在内的集料表观体积(V s +V n )，如图1所示。

ρa =m sV s +V n式中：ρa 集料的表观密度，g cm 3⁄；m s 集料矿质实体的质量，g ； V s 集料矿质实体的体积，cm 3；V n集料矿质实体中闭口孔隙的体积，cm 3。

【主要试验仪具】称量1kg 、感量1g 的天平，500mL 的容量瓶，能使温度控制在105℃±5℃范围的烘箱，另有干燥器、浅盘、料勺、温度计和500mL 烧杯。

【试验方法】(1) 试样准备将缩分至650g 左右的试样在105℃~110℃的烘箱内烘至恒量，并在干燥器内冷却至室温，分成两份备用。

(2) 试验步骤① 称取烘干的试样300g (m 0)，装入盛有半瓶蒸馏水的容量瓶中。

② 摆转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h 左右，然后用滴管向瓶内添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m 2)。

③ 倒出瓶中的水和试样，将瓶的内外洗净，再向瓶中注入温差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外的水分，称其总质量(m 1)。

图1 集料组成的质量与体积关系示意图注：在砂的表观密度试验过程中应测量并控制水的温度，试验中的各项称量可以在15~25℃的温度范围内进行。

从试样加水静置的最后2h起至试验结束，其温差不应超过2℃。

【实验数据记录】m0(g)m1(g)m2(g)第一次试验300.0663.8838.4第二次试验644.0843.7表1细集料的表观密度试验数据记录表【结果计算】细集料的表观密度计算公式为：ρa=(m0m0+m1−m2−αT)×ρw式中：ρa细集料的表观密度，g cm3⁄；m0试样的烘干质量，g；m1水和容量瓶总质量，g；m2试样、水和容量瓶总质量，g；ρw水在4℃时的密度值，1g cm3⁄；αT试验时水温对水相对密度影响的修正系数，按照表2取0.002。

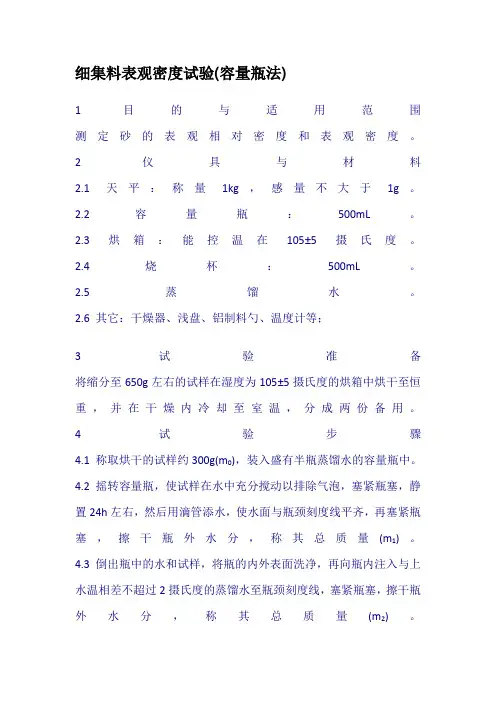

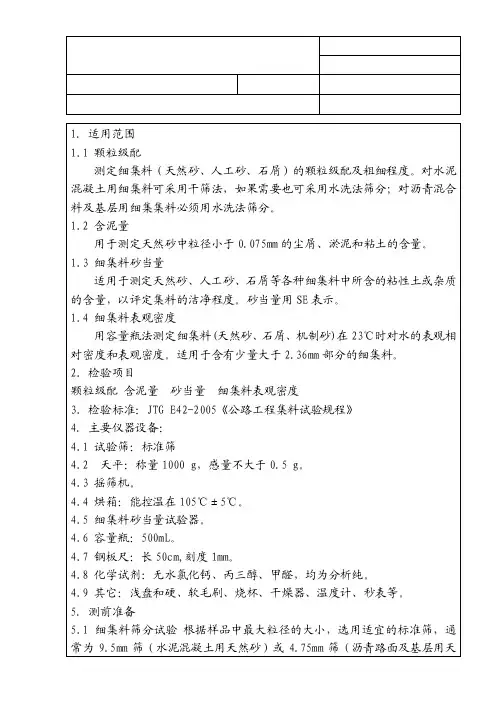

细集料表观密度试验(容量瓶法)1 目的与适用范围测定砂的表观相对密度和表观密度。

2 仪具与材料2.1 天平：称量1kg，感量不大于1g。

2.2 容量瓶：500mL。

2.3 烘箱：能控温在105±5摄氏度。

2.4 烧杯：500mL。

2.5 蒸馏水。

2.6 其它：干燥器、浅盘、铝制料勺、温度计等；3 试验准备将缩分至650g左右的试样在湿度为105±5摄氏度的烘箱中烘干至恒重，并在干燥内冷却至室温，分成两份备用。

4 试验步骤4.1 称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。

4.2 摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。

4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2摄氏度的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m2)。

注：在砂的表观密度试验过程中应测量并控制水的湿度，试验的各项称量可以在15~25摄氏度的温度范围内进行。

但从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2摄氏度。

5 计算5.1 砂的表观相对密度按式(1)计算至小数点后3位。

γa=m0(m0+m1-m2)式中：γa--砂的表观相对密度，无量纲；m0--试样的烘干质量，g；m1--水及容量瓶总质量，g; m2--试样、水及容量瓶总质量，g。

5.2 表观密度ρa按式(2)计算，准确至小数点后3位。

ρa=γa*ρT或ρa=(γa-αt)*ρw 式中：ρa--砂的表观密度，g/cm3；ρw--水在4摄氏度时的密度，1000kg/m3；αt--试验时的水温对水的密度影响的修正系数，按表1取用；ρT--试验温度T时水的密度，按表1取用，g/cm3。

不同水温时水的密度ρT及水温修正系数αT表1以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g/cm3时，应重新取样进行试验。

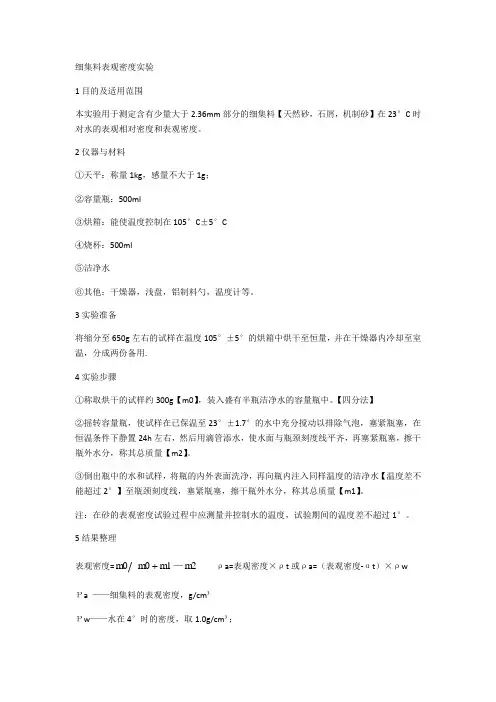

细集料表观密度实验 1目的及适用范围本实验用于测定含有少量大于2.36mm 部分的细集料【天然砂，石屑，机制砂】在23°C 时对水的表观相对密度和表观密度。

2仪器与材料①天平：称量1kg ，感量不大于1g ； ②容量瓶：500ml③烘箱：能使温度控制在105°C ±5°C ④烧杯：500ml ⑤洁净水⑥其他：干燥器，浅盘，铝制料勺，温度计等。

3实验准备将缩分至650g 左右的试样在温度105°±5°的烘箱中烘干至恒量，并在干燥器内冷却至室温，分成两份备用. 4实验步骤①称取烘干的试样约300g 【m0】，装入盛有半瓶洁净水的容量瓶中。

【四分法】②摇转容量瓶，使试样在已保温至23°±1.7°的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量【m2】。

③倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水【温度差不能超过2°】至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量【m1】。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温度差不超过1°。

5结果整理 表观密度=m 2m 1m 0m 0— ρa=表观密度×ρt 或ρa=（表观密度-αt ）×ρwΡa ——细集料的表观密度，g/cm ³ Ρw ——水在4°时的密度，取1.0g/cm ³；αt——实验时水温度对水的密度影响的修正系数，见表；ρt——实验温度T°时的水的密度，见表取g/cm³。

不同水温时水的密度ρt及水温度修正系数αt以两次平行实验结果的算数平均值作为测定值，如两次结果之差值大于0.01g/cm³时，应重新取样进行实验。

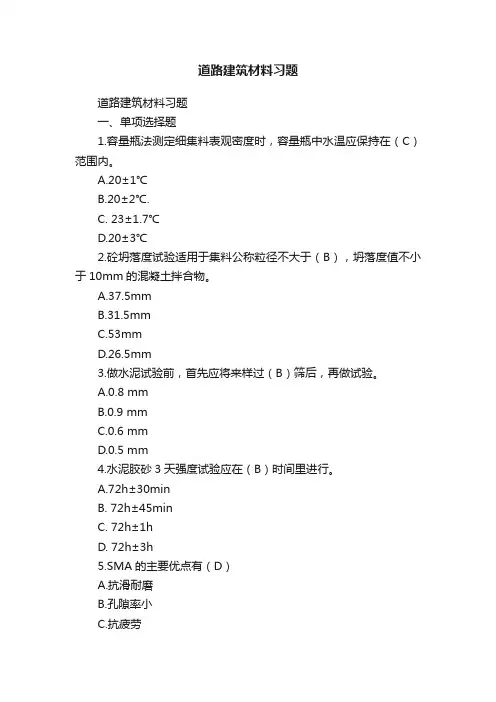

道路建筑材料习题道路建筑材料习题一、单项选择题1.容量瓶法测定细集料表观密度时，容量瓶中水温应保持在（C）范围内。

A.20±1℃B.20±2℃.C. 23±1.7℃D.20±3℃2.砼坍落度试验适用于集料公称粒径不大于（B），坍落度值不小于10mm的混凝土拌合物。

A.37.5mmB.31.5mmC.53mmD.26.5mm3.做水泥试验前，首先应将来样过（B）筛后，再做试验。

A.0.8 mmB.0.9 mmC.0.6 mmD.0.5 mm4.水泥胶砂3天强度试验应在（B）时间里进行。

A.72h±30minB. 72h±45minC. 72h±1hD. 72h±3h5.SMA的主要优点有（D）A.抗滑耐磨B.孔隙率小C.抗疲劳D.高温抗车辙，低温抗开裂6.一组水泥混凝土抗弯拉试件进行抗弯拉试验，其极限破坏数据分别是37.5KN，36.6KN，45.2KN，则最后的试验结果是（B）A.试验作废B.5.00MpaC. 4.88 MpaD.5.30 Mpa7.沥青混合料马歇尔稳定度试验是评价沥青混合料（B）指标。

A.耐久性B.高温稳定性C.抗滑性D.低温抗裂性8.表征沥青对温度敏感程度的感温性指标是（B）A.针入度B.针入度指数C.软化点D.加热质量损失9.水泥砂浆标准养护的相对湿度是（C）A. 50%~70%B. 60%~80%C.≥90%D. ≥95%10.钢筋拉伸试验一般应在（D）温度条件下进行。

A.23±5℃B.0℃~ 35℃C. 5℃~ 40℃D. 10℃~ 35℃11.一组三根水泥胶砂强度试件抗折试验，单根结果分别为7.4Mpa，7.8 Mpa，6.8 Mpa，则最后的试验结果是（B）A.试验作废B.7.3MpaC. 7.4 MpaD.7.6Mpa12.钢筋力学性能检验时，所对应用来表征断裂伸长率标距是（A）A.断后B.原始C. 拉伸D.屈服13.水泥凝结时间检验，临近初凝时，当试针沉至距底板（B）mm时，为水泥的初凝时间。
