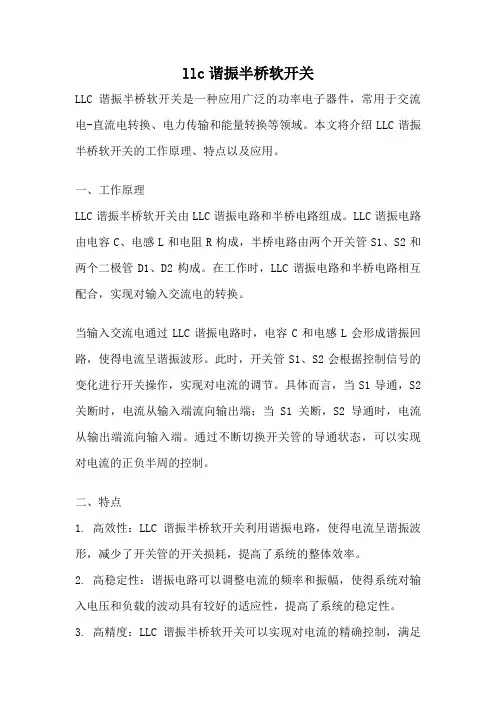

llc谐振半桥软开关

llc谐振半桥软开关LLC谐振半桥软开关是一种应用广泛的功率电子器件，常用于交流电-直流电转换、电力传输和能量转换等领域。

本文将介绍LLC谐振半桥软开关的工作原理、特点以及应用。

一、工作原理LLC谐振半桥软开关由LLC谐振电路和半桥电路组成。

LLC谐振电路由电容C、电感L和电阻R构成，半桥电路由两个开关管S1、S2和两个二极管D1、D2构成。

在工作时，LLC谐振电路和半桥电路相互配合，实现对输入交流电的转换。

当输入交流电通过LLC谐振电路时，电容C和电感L会形成谐振回路，使得电流呈谐振波形。

此时，开关管S1、S2会根据控制信号的变化进行开关操作，实现对电流的调节。

具体而言，当S1导通，S2关断时，电流从输入端流向输出端；当S1关断，S2导通时，电流从输出端流向输入端。

通过不断切换开关管的导通状态，可以实现对电流的正负半周的控制。

二、特点1. 高效性：LLC谐振半桥软开关利用谐振电路，使得电流呈谐振波形，减少了开关管的开关损耗，提高了系统的整体效率。

2. 高稳定性：谐振电路可以调整电流的频率和振幅，使得系统对输入电压和负载的波动具有较好的适应性，提高了系统的稳定性。

3. 高精度：LLC谐振半桥软开关可以实现对电流的精确控制，满足不同应用场景的需求。

4. 低噪声：由于谐振电路的存在，LLC谐振半桥软开关在工作时产生的噪声较小，不会对周围环境和其他设备造成干扰。

三、应用1. 电力传输：LLC谐振半桥软开关广泛应用于电力传输系统中，可以实现对交流电的高效转换和传输，提高能源利用率。

2. 电动汽车充电桩：LLC谐振半桥软开关可以实现对交流电到直流电的转换，适用于电动汽车充电桩中，提供高效快速的充电服务。

3. 太阳能逆变器：LLC谐振半桥软开关可以实现对太阳能电池板输出的直流电到交流电的转换，适用于太阳能逆变器系统中，将太阳能转化为可用的电能。

4. 工业电源：LLC谐振半桥软开关可以实现对工业电源的稳定输出，适用于工业设备的供电需求。

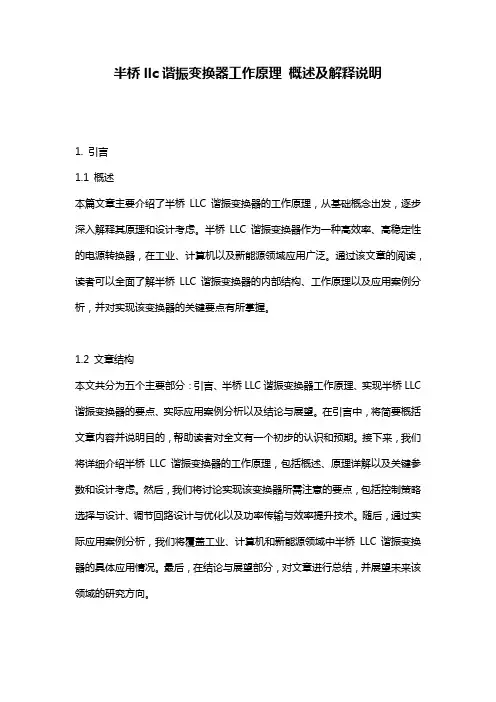

半桥llc谐振变换器工作原理概述及解释说明1. 引言1.1 概述本篇文章主要介绍了半桥LLC谐振变换器的工作原理，从基础概念出发，逐步深入解释其原理和设计考虑。

半桥LLC谐振变换器作为一种高效率、高稳定性的电源转换器，在工业、计算机以及新能源领域应用广泛。

通过该文章的阅读，读者可以全面了解半桥LLC谐振变换器的内部结构、工作原理以及应用案例分析，并对实现该变换器的关键要点有所掌握。

1.2 文章结构本文共分为五个主要部分：引言、半桥LLC谐振变换器工作原理、实现半桥LLC 谐振变换器的要点、实际应用案例分析以及结论与展望。

在引言中，将简要概括文章内容并说明目的，帮助读者对全文有一个初步的认识和预期。

接下来，我们将详细介绍半桥LLC谐振变换器的工作原理，包括概述、原理详解以及关键参数和设计考虑。

然后，我们将讨论实现该变换器所需注意的要点，包括控制策略选择与设计、调节回路设计与优化以及功率传输与效率提升技术。

随后，通过实际应用案例分析，我们将覆盖工业、计算机和新能源领域中半桥LLC谐振变换器的具体应用情况。

最后，在结论与展望部分，对文章进行总结，并展望未来该领域的研究方向。

1.3 目的本文的目的是介绍半桥LLC谐振变换器的工作原理及其相关要点和应用案例，为读者提供一个全面深入的了解。

通过本文，读者将能够掌握该变换器的基本概念、内部结构以及关键设计参数和考虑因素。

此外，通过实际应用案例分析，读者可以更好地了解半桥LLC谐振变换器在不同领域中的具体应用场景和效果。

最后，在结论与展望部分，我们会对该领域未来发展方向进行初步讨论。

希望通过这篇文章，读者可以加深对半桥LLC谐振变换器的理解，并在相关领域中有所应用和创新。

2. 半桥LLC谐振变换器工作原理2.1 谐振变换器概述谐振变换器是一种常用的电力电子转换器，其主要目的是将电能从一个形式转换为另一个形式。

在半桥LLC谐振变换器中，输入直流电压会被转换成高频交流电压，并通过输出侧得到所需的功率输出。

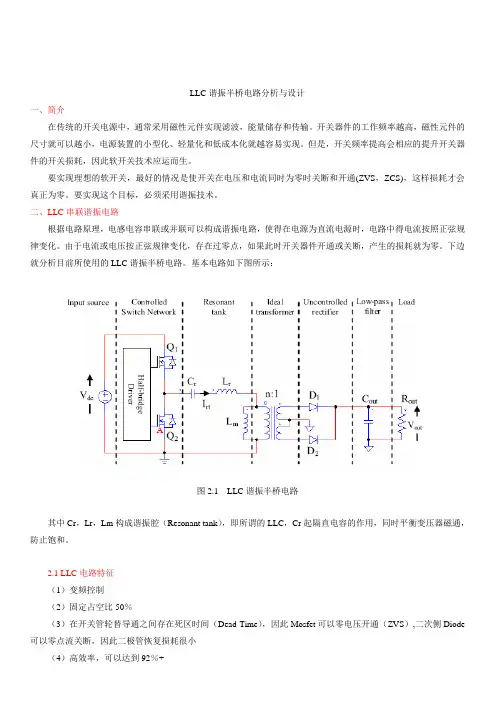

LLC谐振半桥电路分析与设计一、简介在传统的开关电源中，通常采用磁性元件实现滤波，能量储存和传输。

开关器件的工作频率越高，磁性元件的尺寸就可以越小，电源装置的小型化、轻量化和低成本化就越容易实现。

但是，开关频率提高会相应的提升开关器件的开关损耗，因此软开关技术应运而生。

要实现理想的软开关，最好的情况是使开关在电压和电流同时为零时关断和开通(ZVS，ZCS)，这样损耗才会真正为零。

要实现这个目标，必须采用谐振技术。

二、LLC串联谐振电路根据电路原理，电感电容串联或并联可以构成谐振电路，使得在电源为直流电源时，电路中得电流按照正弦规律变化。

由于电流或电压按正弦规律变化，存在过零点，如果此时开关器件开通或关断，产生的损耗就为零。

下边就分析目前所使用的LLC谐振半桥电路。

基本电路如下图所示：A图2.1 LLC谐振半桥电路其中Cr，Lr，Lm构成谐振腔（Resonant tank），即所谓的LLC，Cr起隔直电容的作用，同时平衡变压器磁通，防止饱和。

2.1 LLC电路特征（1）变频控制（2）固定占空比50％（3）在开关管轮替导通之间存在死区时间（Dead Time），因此Mosfet可以零电压开通（ZVS）,二次侧Diode可以零点流关断，因此二极管恢复损耗很小（4）高效率，可以达到92％+（5）较小的输出涟波，较好的EMI2.2方波的傅立叶展开对于图2.1的半桥控制电路，Q1,Q2在一个周期内交替导通，即占空比为50％。

所以V A为方波，幅值等于Vin，其傅立叶级数展开为公式1其基波分量为公式2其中fsw为开关频率，Vi.FHA（t）为谐振腔输入方波电压的基波分量。

相应地，谐振腔输出电压（即理想变压器输出）也为方波公式3其基波分量为公式4其中为输出电压相对输入电压的相移，实际上为零。

2.3 FHA 电路模型将图2.1所示电路的非线性电路做等效变换，可以得到下图：图2.2 FHA 谐振电路双端口模型FHA（First harmonic approximation）：一次谐波近似原理。

LLC半桥谐振开关电源原理介绍与逆变电路LLC半桥谐振开关电源（LLC Half-Bridge Resonant Switching Power Supply）是一种高效率、高性能的电力转换器，常用于工业、通信和消费电子设备中。

本文将介绍LLC半桥谐振开关电源的基本工作原理，并探讨逆变电路的应用。

一、LLC半桥谐振开关电源原理1.输入电路：输入电路通常由电源电网和整流器组成。

电源电网通常是交流电，而整流器将交流电转换为直流电，为开关转换器提供输入电源。

2.开关转换器：开关转换器是LLC半桥谐振开关电源的核心部分，负责将输入直流电转换为高频交流电，并控制输出直流电的电压和电流。

开关转换器包括两个开关和一些电容和电感元件。

-开关：开关通常是MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极性晶体管），用于控制电流的通断。

-电容和电感：电容和电感元件形成谐振电路，通过调节电容和电感的数值，可以实现电流和电压的转换。

3.输出电路：输出电路通常由滤波器和稳压器组成。

滤波器使得输出电流更加稳定，稳压器则使得输出电压恒定。

在LLC半桥谐振开关电源中，开关转换器的关键是谐振电路的设计。

通过调节电容和电感的数值，使得谐振频率与输入电流的频率相匹配，从而实现能量的高效传输。

二、逆变电路的应用逆变电路是一种将直流电转换为交流电的电力转换器。

逆变电路在很多应用中都有广泛的应用，如太阳能发电和电动车充电器等。

逆变电路有两种常见的类型：交流逆变器和直流逆变器。

1.交流逆变器：交流逆变器将直流电转换为交流电，常用于太阳能发电，将太阳能电池板产生的直流电转换为交流电。

-单相交流逆变器：将单相直流电转换为单相交流电。

-三相交流逆变器：将三相直流电转换为三相交流电。

2.直流逆变器：直流逆变器将直流电转换为交流电，常用于电动车充电器等应用。

逆变电路的工作原理与LLC半桥谐振开关电源类似。

通过调节开关的通断状态，控制直流电的流动，实现交流电的输出。

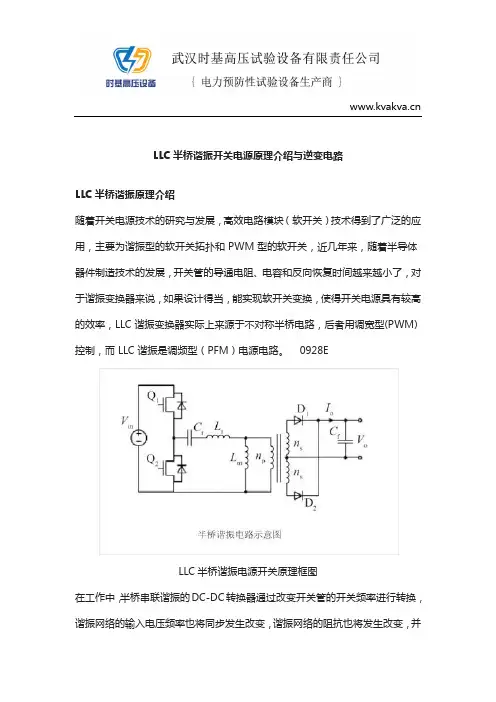

LLC半桥谐振开关电源原理介绍与逆变电路LLC半桥谐振原理介绍随着开关电源技术的研究与发展，高效电路模块（软开关）技术得到了广泛的应用，主要为谐振型的软开关拓扑和 PWM 型的软开关，近几年来，随着半导体器件制造技术的发展，开关管的导通电阻、电容和反向恢复时间越来越小了，对于谐振变换器来说，如果设计得当，能实现软开关变换，使得开关电源具有较高的效率，LLC 谐振变换器实际上来源于不对称半桥电路，后者用调宽型(PWM)控制，而 LLC 谐振是调频型（PFM）电源电路。

0928ELLC半桥谐振电源开关原理框图在工作中，半桥串联谐振的DC-DC转换器通过改变开关管的开关频率进行转换，谐振网络的输入电压频率也将同步发生改变，谐振网络的阻抗也将发生改变，并 进一步影响负载端的电压发生相应的变化。

由于这种分压作用，串联谐振变换器的直流电压增益≤1，当电路的开关频率工作在谐振频率Lr和Cr谐振点时，谐振网络的阻抗达到最小，输入的电压绝大部分传递到负载端，此时变换器的直流电压增益最大为1。

LLC半桥谐振逆变电路根据负载结构的不同形式，逆变器分为两种形式：串联谐振逆变器，即电容与负载串联连接，也称电压源型逆变器；并联谐振逆变器，即电容与负载并联连接，也称电流源型逆变器。

本文主要对串联谐振逆变器的主电路结构、控制和调功方法进行研究。

全桥串联谐振逆变器串联谐振逆变器分为全桥串联谐振逆变器和半桥串联谐振逆变器两类，首先对全桥串联谐振逆变器进行介绍，其电路结构如下所示。

0928F 串联型逆变器根据负载工作状态的不同可以分为三种工作模式：容性状态、感性状态和谐振状态，状态下负载电压和电流的相位关系，分别为负载电压、负载电流的波形，负载电压与负载电流之间的相位角。

桥臂谐振电容与负载串联，而不是自成回路，即流过负载的电流将全部流过开关管IGBT，因此，在这种电路中一般采用多个开关管并联，两类半桥串联谐振逆变器结构上的不同在于对于第1类半桥串联谐振逆变器，谐振电容与负载槽路直接串联，此类逆变器一般应用于小功率领域；半桥串联谐振逆变器，两个谐振电容相当于是两个桥臂，一般用于较大功率。

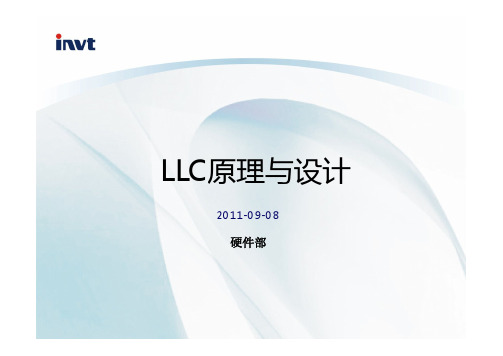

LLC原理与设计2011-09-08硬件部•要了解LLC，就要先了解软开关。

对于普通的拓扑而言，在开关管开关时，MOSFET的D-S间的电压与电流产生交叠，因此产生开关损耗。

如图所示为了减小开关时的交叠，人们提出了零电流开关（ZCS)和零电压开关(ZVS)两种软开关的方法。

对于ZCS：使开关管的电流在开通时保持在零，在关断前使电流降到零。

对于ZVS:使开关管的电压在开通前降到零，在关断时保持为零。

•导通过程中，大部分电流从MOSFET中流过，流过Coss的非常小，甚至可以忽略不计，因此Coss的充电速度非常慢，电流VDS上升的速率也非常慢。

也可以这样理解：正是因为Coss的存在，在关断的过程中，由于电容电压不能突变，因此VDS的电压一直维持在较低的电压，可以认为是ZVS，即0电压关断，功率损耗很小。

同样的，在开通的过程中，由于Coss的存在，电容电压不能突变，因此VDS的电压一直维持在较高的电压，实际的功率损耗很大。

因为MOS在开关过程中，开通损耗占很大比例，相反IGBT关断时由于尾拖电流造成的损耗就要比开通过程的损耗大，所以IGBT如果满足ZCS，MOS满足ZVS，损耗就要小得多。

最早的软开关技术是采用有损缓冲电路来实现。

从能量的角度来看，它是将开关损耗转移到缓冲电路中消耗掉，从而改善开关管的工作条件。

这种方法对变换器的效率没有提高，甚至会使效率降低。

目前所研究的软开关技术不再采用有损缓冲电路，这种技术真正减小了开关损耗，而不是损耗的转移，这就是谐振技术。

谐振变换器主要由开关网络和谐振槽路组成，它使得流过开关管的电流变为正弦波而不是方波，然后设法使开关管在某一时刻导通，实现零电压或零电流开关。

之所以LLC谐振腔要呈感性，是因为需要电压超前电流，一旦呈感性，则谐振腔的电流在上管开通前的流通方向是负的，正是因为这个负电流，才能给上管放电、下管充电，使得上管MOS两端的电压为0，开通前为0了，那么开通时便实现了ZVS。

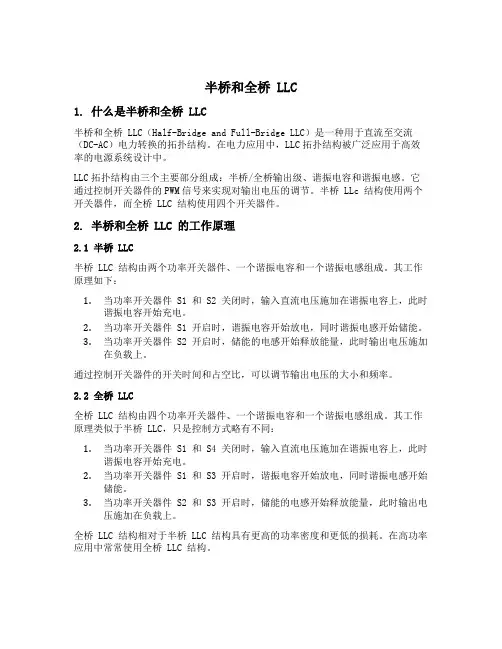

半桥和全桥 LLC1. 什么是半桥和全桥 LLC半桥和全桥 LLC（Half-Bridge and Full-Bridge LLC）是一种用于直流至交流（DC-AC）电力转换的拓扑结构。

在电力应用中，LLC拓扑结构被广泛应用于高效率的电源系统设计中。

LLC拓扑结构由三个主要部分组成：半桥/全桥输出级、谐振电容和谐振电感。

它通过控制开关器件的PWM信号来实现对输出电压的调节。

半桥 LLc 结构使用两个开关器件，而全桥 LLC 结构使用四个开关器件。

2. 半桥和全桥 LLC 的工作原理2.1 半桥 LLC半桥 LLC 结构由两个功率开关器件、一个谐振电容和一个谐振电感组成。

其工作原理如下：1.当功率开关器件 S1 和 S2 关闭时，输入直流电压施加在谐振电容上，此时谐振电容开始充电。

2.当功率开关器件 S1 开启时，谐振电容开始放电，同时谐振电感开始储能。

3.当功率开关器件 S2 开启时，储能的电感开始释放能量，此时输出电压施加在负载上。

通过控制开关器件的开关时间和占空比，可以调节输出电压的大小和频率。

2.2 全桥 LLC全桥 LLC 结构由四个功率开关器件、一个谐振电容和一个谐振电感组成。

其工作原理类似于半桥 LLC，只是控制方式略有不同：1.当功率开关器件 S1 和 S4 关闭时，输入直流电压施加在谐振电容上，此时谐振电容开始充电。

2.当功率开关器件 S1 和 S3 开启时，谐振电容开始放电，同时谐振电感开始储能。

3.当功率开关器件 S2 和 S3 开启时，储能的电感开始释放能量，此时输出电压施加在负载上。

全桥 LLC 结构相对于半桥 LLC 结构具有更高的功率密度和更低的损耗。

在高功率应用中常常使用全桥 LLC 结构。

3. 半桥和全桥 LLC 的优势3.1 高效性LLC拓扑结构通过谐振特性实现了零电流开关（ZVS）和零电压开关（ZCS），从而降低了开关器件的功率损耗。

这种高效性使得LLC拓扑结构在高功率应用中具有显著的优势。

LLC谐振半桥电路分析与设计一、简介在传统的开关电源中，通常采用磁性元件实现滤波，能量储存和传输。

开关器件的工作频率越高，磁性元件的尺寸就可以越小，电源装置的小型化、轻量化和低成本化就越容易实现。

但是，开关频率提高会相应的提升开关器件的开关损耗，因此软开关技术应运而生。

要实现理想的软开关，最好的情况是使开关在电压和电流同时为零时关断和开通(ZVS，ZCS)，这样损耗才会真正为零。

要实现这个目标，必须采用谐振技术。

二、LLC串联谐振电路根据电路原理，电感电容串联或并联可以构成谐振电路，使得在电源为直流电源时，电路中得电流按照正弦规律变化。

由于电流或电压按正弦规律变化，存在过零点，如果此时开关器件开通或关断，产生的损耗就为零。

下边就分析目前所使用的LLC谐振半桥电路。

基本电路如下图所示：A图2.1 LLC谐振半桥电路其中Cr，Lr，Lm构成谐振腔（Resonant tank），即所谓的LLC，Cr起隔直电容的作用，同时平衡变压器磁通，防止饱和。

2.1 LLC电路特征（1）变频控制（2）固定占空比50％（3）在开关管轮替导通之间存在死区时间（Dead Time），因此Mosfet可以零电压开通（ZVS）,二次侧Diode 可以零点流关断，因此二极管恢复损耗很小（4）高效率，可以达到92％+（5）较小的输出涟波，较好的EMI2.2 方波的傅立叶展开对于图2.1的半桥控制电路，Q1,Q2在一个周期内交替导通，即占空比为50％。

所以V A为方波，幅值等于Vin，其傅立叶级数展开为公式1 其基波分量为公式2 其中fsw为开关频率，Vi.FHA（t）为谐振腔输入方波电压的基波分量。

相应地，谐振腔输出电压（即理想变压器输出）也为方波公式3 其基波分量为公式4 其中为输出电压相对输入电压的相移，实际上为零。

2.3 FHA 电路模型将图2.1所示电路的非线性电路做等效变换，可以得到下图：图2.2 FHA 谐振电路双端口模型FHA（First harmonic approximation）：一次谐波近似原理。

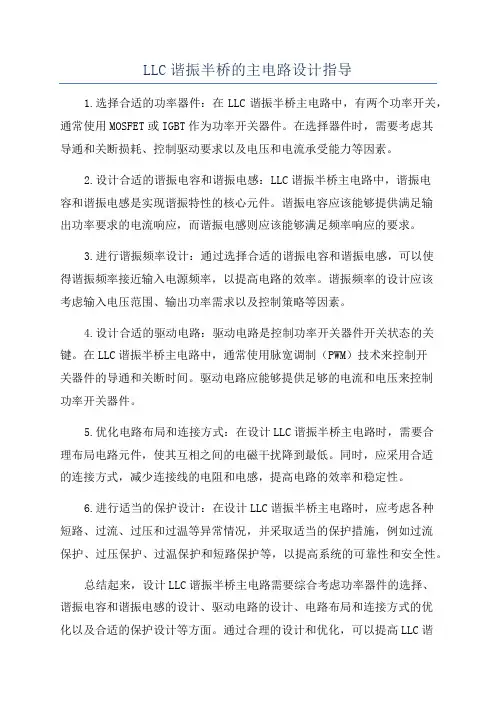

LLC谐振半桥的主电路设计指导1.选择合适的功率器件：在LLC谐振半桥主电路中，有两个功率开关，通常使用MOSFET或IGBT作为功率开关器件。

在选择器件时，需要考虑其导通和关断损耗、控制驱动要求以及电压和电流承受能力等因素。

2.设计合适的谐振电容和谐振电感：LLC谐振半桥主电路中，谐振电容和谐振电感是实现谐振特性的核心元件。

谐振电容应该能够提供满足输出功率要求的电流响应，而谐振电感则应该能够满足频率响应的要求。

3.进行谐振频率设计：通过选择合适的谐振电容和谐振电感，可以使得谐振频率接近输入电源频率，以提高电路的效率。

谐振频率的设计应该考虑输入电压范围、输出功率需求以及控制策略等因素。

4.设计合适的驱动电路：驱动电路是控制功率开关器件开关状态的关键。

在LLC谐振半桥主电路中，通常使用脉宽调制（PWM）技术来控制开关器件的导通和关断时间。

驱动电路应能够提供足够的电流和电压来控制功率开关器件。

5.优化电路布局和连接方式：在设计LLC谐振半桥主电路时，需要合理布局电路元件，使其互相之间的电磁干扰降到最低。

同时，应采用合适的连接方式，减少连接线的电阻和电感，提高电路的效率和稳定性。

6.进行适当的保护设计：在设计LLC谐振半桥主电路时，应考虑各种短路、过流、过压和过温等异常情况，并采取适当的保护措施，例如过流保护、过压保护、过温保护和短路保护等，以提高系统的可靠性和安全性。

总结起来，设计LLC谐振半桥主电路需要综合考虑功率器件的选择、谐振电容和谐振电感的设计、驱动电路的设计、电路布局和连接方式的优化以及合适的保护设计等方面。

通过合理的设计和优化，可以提高LLC谐振半桥主电路的效率、稳定性和可靠性，实现高性能的直流到交流电源转换。

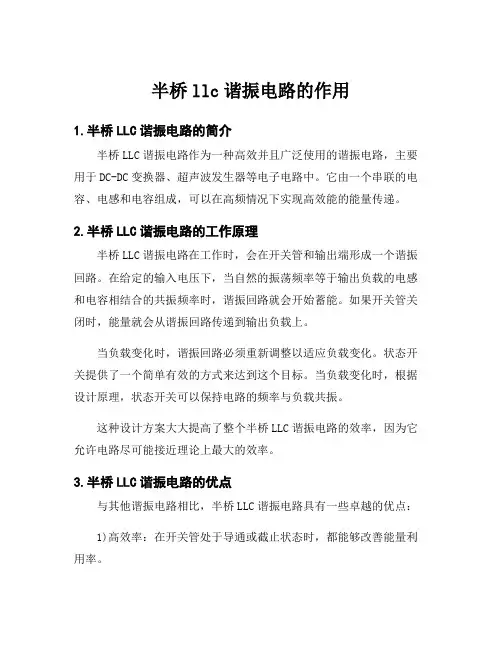

半桥llc谐振电路的作用1.半桥LLC谐振电路的简介半桥LLC谐振电路作为一种高效并且广泛使用的谐振电路，主要用于DC-DC变换器、超声波发生器等电子电路中。

它由一个串联的电容、电感和电容组成，可以在高频情况下实现高效能的能量传递。

2.半桥LLC谐振电路的工作原理半桥LLC谐振电路在工作时，会在开关管和输出端形成一个谐振回路。

在给定的输入电压下，当自然的振荡频率等于输出负载的电感和电容相结合的共振频率时，谐振回路就会开始蓄能。

如果开关管关闭时，能量就会从谐振回路传递到输出负载上。

当负载变化时，谐振回路必须重新调整以适应负载变化。

状态开关提供了一个简单有效的方式来达到这个目标。

当负载变化时，根据设计原理，状态开关可以保持电路的频率与负载共振。

这种设计方案大大提高了整个半桥LLC谐振电路的效率，因为它允许电路尽可能接近理论上最大的效率。

3.半桥LLC谐振电路的优点与其他谐振电路相比，半桥LLC谐振电路具有一些卓越的优点：1)高效率：在开关管处于导通或截止状态时，都能够改善能量利用率。

2)低损耗：在输出负载的切换过程中，允许电流的方向和大小调整，从而降低电路的损耗。

3)简单实用：由于有了状态开关，半桥LLC谐振电路的主要元件仅仅是电容、电感和开关管。

这大大降低了电路的成本和复杂度。

4.半桥LLC谐振电路的应用半桥LLC谐振电路广泛应用于各种DC-DC变换器、超声波发生器和电力电子等电路中。

其具体应用包括：1)DC-DC变换器：可以应用在轻载、全负载和过负载条件下的高效能转换。

通常用于电源和电机驱动器。

2)超声波发生器：使用半桥LLC谐振电路可以伸缩谐振回路的频率。

3)电力电子：半桥LLC谐振电路在电力电子中有广泛的应用，包括输出滤波器、功率放大器和PWM控制器等。

5.总结半桥LLC谐振电路通过状态开关的运用，实现电路谐振回路的自动调整，并实现高效低损耗的能量传输。

广泛应用在各种DC-DC变换器、超声波发生器和电力电子等电路中。

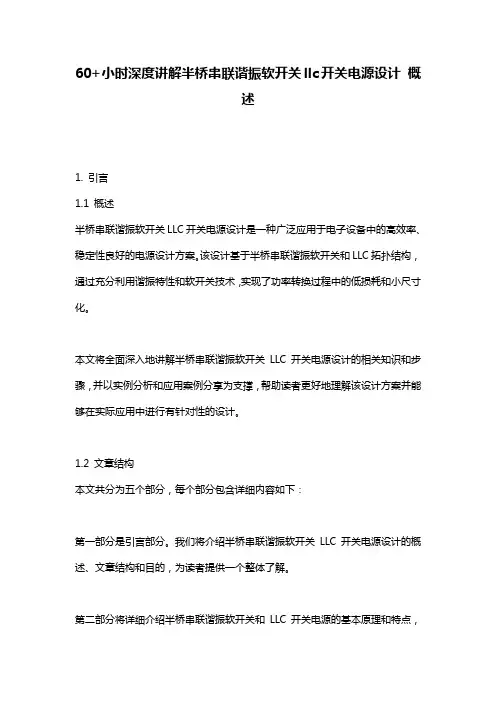

60+小时深度讲解半桥串联谐振软开关llc开关电源设计概述1. 引言1.1 概述半桥串联谐振软开关LLC开关电源设计是一种广泛应用于电子设备中的高效率、稳定性良好的电源设计方案。

该设计基于半桥串联谐振软开关和LLC拓扑结构，通过充分利用谐振特性和软开关技术，实现了功率转换过程中的低损耗和小尺寸化。

本文将全面深入地讲解半桥串联谐振软开关LLC开关电源设计的相关知识和步骤，并以实例分析和应用案例分享为支撑，帮助读者更好地理解该设计方案并能够在实际应用中进行有针对性的设计。

1.2 文章结构本文共分为五个部分，每个部分包含详细内容如下：第一部分是引言部分。

我们将介绍半桥串联谐振软开关LLC开关电源设计的概述、文章结构和目的，为读者提供一个整体了解。

第二部分将详细介绍半桥串联谐振软开关和LLC开关电源的基本原理和特点，使读者能够对这两个重要组成部分有一个清晰的认识。

第三部分将深入讲解半桥串联谐振软开关LLC开关电源设计的具体步骤和流程。

我们将从电路拓扑选择和分析、参数计算和元件选择以及控制策略设计和仿真验证三个方面进行详细阐述，帮助读者在设计过程中能够有条不紊地进行。

第四部分将通过实例分析和应用案例分享，展示半桥串联谐振软开关LLC开关电源设计在不同情境下的应用场景和解决方案。

我们将分享一个100W半桥串联谐振软开关LLC电源设计与实现的案例，一个高效率高功率300W半桥串联谐振软开关LLC电源设计实践案例，以及一个线性及非线性负载适配的多输出变换器设计案例研究。

最后一部分是结论部分。

我们将对本文内容进行总结，并展望半桥串联谐振软开关LLC开关电源设计的未来发展趋势，并提出一些讨论问题供读者进行进一步思考与交流。

1.3 目的本文旨在提供一个全面、深入、系统的介绍半桥串联谐振软开关LLC开关电源设计的文章，帮助读者理解该设计方案的工作原理、设计步骤和流程，并通过实例分析和应用案例分享，让读者能够将理论知识与实际应用相结合，为电源设计提供有参考价值的指导。

提高电源效率和可靠性：半桥谐振LLC+CoolMOS
开关管！
1.摘要
 近段时间以来，LLC拓扑以其高效，高功率密度被广大电源设计工程师所青睐，但是这种软开关拓扑对MOSFET的要求却超过了以往任何一种硬开关拓扑。

特别是在电源启机，动态负载，过载，短路等情况下。

CoolMOS
以其快恢复体二极管，低Qg 和Coss能够完全满足这些需求并大大提升电源系统的可靠性。

 长期以来，提升电源系统功率密度，效率以及系统的可靠性一直是研发人员面临的重大课题。

提升电源的开关频率是其中的方法之一，但是频率的提升会影响到功率器件的开关损耗，使得提升频率对硬开关拓扑来说效果并不十分明显，硬开关拓扑已经达到了它的设计瓶颈。

而此时，软开关拓扑，如LLC拓扑以其独具的特点受到广大设计工程师的追捧。

但是… 这种拓扑却对功率器件提出了新的要求。

 2. LLC 电路的特点
 LLC 拓扑的以下特点使其广泛的应用于各种开关电源之中：
 1. LLC 转换器可以在宽负载范围内实现零电压开关。

 2. 能够在输入电压和负载大范围变化的情况下调节输出，同时开关频率变化相对很小。

 3. 采用频率控制，上下管的占空比都为50%.
 4. 减小次级同步整流MOSFET的电压应力，可以采用更低的电压MOSFET从而减少成本。

 5. 无需输出电感，可以进一步降低系统成本。

LLC谐振半桥工作原理LLC谐振半桥由三个主要部分组成：全桥逆变器、谐振电感和谐振电容。

在工作中，输入的直流电压通过全桥逆变器转换为交流电压，并通过谐振电感和谐振电容实现对输出电压的滤波。

谐振电感和谐振电容之间的谐振频率可以通过调整电感和电容的数值来实现。

首先，让我们来看看全桥逆变器的工作原理。

全桥逆变器由四个开关管组成，每个开关管由一个开关管和一个反向并联二极管组成。

开关管在工作中以一个特定的频率进行开关，从而产生一个脉冲宽度调制（PWM）信号。

这个PWM信号将直流电压转换为交流电压。

通过调整PWM信号的占空比和频率，可以控制输出电压的幅值和频率。

在LLC谐振半桥中，谐振电感和谐振电容的作用是在转换过程中提供谐振滤波。

当开关管切换状态时，谐振电感和谐振电容中的能量会进行周期性的交换。

当开关管导通时，电流流经谐振电感和谐振电容，从而存储能量；当开关管截止时，储存在谐振电感和谐振电容中的能量会释放，并供应到负载中。

这种能量周期性的交换使得LLC谐振半桥能够实现高效的能量转换，并且使得输出电压的纹波较小。

谐振频率如何通过调整电感和电容的数值来实现呢？此处引入了一个重要的参数，即谐振频率f_r。

谐振频率可以通过以下公式计算：f_r=1/(2∙π∙√(L∙C))，其中L是谐振电感的值，C是谐振电容的值。

因此，通过调整电感和电容的数值，就可以控制谐振频率。

一般来说，较高的谐振频率可以提高功率传输效率和系统响应速度。

总的来说，LLC谐振半桥的工作原理是通过全桥逆变器将直流电压转换为交流电压，并通过谐振电感和谐振电容实现对输出电压的滤波。

谐振电感和谐振电容之间的谐振频率可以通过调整电感和电容的数值来实现。

LLC谐振半桥具有高效能、高频开关和低纹波的特点，因此在直流至交流电源中得到了广泛的应用。

LLC谐振半桥原理LLC谐振半桥是一种常见的谐振拓扑结构，它由LLC谐振电路和半桥逆变器组成。

LLC谐振电路通过控制功率器件的开关状态来实现能量从输入到输出的转换。

而半桥逆变器则通过改变开关管的导通与关断来改变输出波形的相位。

1.输入端：输入端接入交流电源，其交流电压经过整流、滤波等处理后得到直流电压。

这个直流电压需要在一定的范围内，以供电路正常工作。

2.LLC谐振电路：谐振电路由一个电感L、一个电容C和一个电阻R组成。

其工作原理是在开关管导通时，电感L储存能量，当开关管关断时，电感L释放能量，通过电容C和电阻R将能量转换为输出电压。

电感L与电容C形成谐振回路，通过调节电容C和电感L的值，可以实现不同的谐振频率。

3.控制电路：控制电路用于控制开关管的导通与关断，以控制输出波形的相位和输出功率。

控制电路通常由控制芯片、隔离变压器、误差放大器、比较器、驱动器等组成。

4.半桥逆变器：半桥逆变器由两个开关管组成，这两个开关管交替导通与关断，通过改变开关管的导通与关断时间，可以实现输出波形的控制。

半桥逆变器的输出通过输出变压器进行隔离和变压，输出波形可调节为正弦波、方波等。

LLC谐振半桥的工作原理是在输入端的交流电压经过整流、滤波之后，进入谐振电路进行谐振。

开关管根据控制电路的信号进行导通与关断，谐振电路将能量转换为输出电压。

通过半桥逆变器的控制，可以实现输出波形的控制。

1.高效率：LLC谐振电路使得功率器件的开关损耗降低，减少了功率损耗。

谐振拓扑结构采用了谐振回路，提高了能量转换效率。

2.高频率：LLC谐振半桥可以支持高频率运行，提高了系统的功率密度和体积。

高频率运行还可以减小输出过渡过程的时间，提高系统的响应速度。

3.输出波形可调：通过调节控制电路和半桥逆变器，可以实现输出波形的控制，使得输出波形变得更加准确和稳定。

4.适应性强：LLC谐振半桥可以适应不同的输入电压变化，并能够提供稳定的输出电压。

同时，谐振拓扑结构可以适应不同的功率需求，适用于多种应用领域。

目录引言一、 LLC谐振变换器原理 (2)二、LLC谐振腔之元件设计 (3)三、L6598\L6599芯片资料......................................................................错误！未定义书签。

1、L6599 芯片介绍...............................................................................................错误！未定义书签。

2、芯片与典型方框图 (5)3、PIN脚功能 (5)4、典型电源系统图 (6)5、振荡器 (7)6、工作在轻载或无载时 (8)四、 L6599的工作流程1、L6599供电回路 (8)2、L6599的启动 (9)3、L6599稳压原理 (10)4、L6599的SCP保护及次级OCP保护 (11)附：过流延时保护电路 (12)引言随着开关电源的发展，软开关技术得到了广泛的发展和应用，已研究出了不少高效率的电路拓扑，主要为谐振型的软开关拓扑和PWM型的软开关拓扑。

近几年来，随着半导体器件制造技术的发展，开关管的导通电阻，寄生电容和反向恢复时间越来越小了，这为谐振变换器的发展提供了又一次机遇。

对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。

LLC谐振变换器实际上来源于不对称半桥电路，后者用调宽型(PWM)控制，而LLC谐振是调频型（PFM）。

一、LLC谐振变换器原理图一、LLC谐振原理图图二、LLC谐振波形图图一和图二分别给出了LLC 谐振变换器的电路图和工作波形。

图一中包括两个功率MOSFET （S1和S2），其占空比都为0.5；谐振电容Cs，副边匝数相等的中心抽头变压器Tr，Tr 的漏感Ls，激磁电感Lm，Lm 在某个时间段也是一个谐振电感，因此，在LLC 谐振变换器中的谐振元件主要由以上3个谐振元件构成，即谐振电容Cs，电感Ls 和激磁电感Lm；半桥全波整流二极管D1和D2，输出电容Cf。

半桥llc谐振电路的作用
半桥LLC谐振电路是一种常用的电路拓扑结构，它可以在高效率的同时实现高频率的开关操作。

该电路结构由半桥逆变器和LLC谐振电路组成，可以用于直流至交流的转换，广泛应用于电力电子领域。

半桥LLC谐振电路的作用主要有以下几个方面：
1. 提高转换效率
半桥LLC谐振电路采用谐振电路结构，可以在开关管切换时实现零电压或零电流开关，从而减少开关损耗，提高转换效率。

此外，LLC 谐振电路还可以实现零电压开关，减少开关噪声和EMI干扰。

2. 实现高频率开关
半桥LLC谐振电路可以实现高频率的开关操作，从而减小电路中的电感和电容元件的尺寸，提高电路的集成度和功率密度。

此外，高频率的开关操作还可以减小输出滤波器的尺寸，降低成本和体积。

3. 提高系统稳定性
半桥LLC谐振电路采用谐振电路结构，可以实现零电压或零电流开关，从而减少开关损耗和EMI干扰。

此外，LLC谐振电路还可以实现电压和电流的双闭环控制，提高系统的稳定性和响应速度。

4. 实现多种保护功能
半桥LLC谐振电路可以实现多种保护功能，如过流保护、过压保护、欠压保护、过温保护等。

这些保护功能可以有效地保护电路和负载，提高系统的可靠性和安全性。

半桥LLC谐振电路是一种高效、高频、稳定、可靠的电路拓扑结构，广泛应用于电力电子领域。

在实际应用中，需要根据具体的应用场景和要求进行设计和优化，以实现最佳的性能和效果。
