筑炉工培训教材1钢铁厂主要炉窑介绍1.1焦化厂：焦炉、熄焦罐、导烟车1.1.1焦炉是一种结构复杂、长期连续生产的热工设备。
它的用途是将煤在绝热空气的条件下加热到950~1050。
C干馏，从而获得焦炭和其他副产品。
1.1.1.1焦炉燃烧室长期在1300。
C以上的高温作用下，其上部砌体及设备的静荷重，装煤车及推机工作时的动负荷，煤结焦的压力，退焦的摩擦力等。
因此，导热性好、荷重软化温度高和高温机械强度好的硅砖是作为砌筑焦炉的主要耐火材料。
1.1.1.2焦炉蓄热室受温度急剧变化的影响，小烟道的衬砖和格子砖全部使用热稳定性好的粘土砖砌筑。
1.1.2熄焦罐是干熄焦装置中的主要组成部分，由预存室和冷却室组成。
干熄焦具有减少水的浪费和有效利用焦炭的热能达80%，能改善交谈的质量和生产环境等优点。
其内衬由粘土砖砌筑。
1.1.3导烟车是焦炉顶部排烟减少环境污染的重要设备，它既要接受高温烟气的冲刷，还必须承受车体移动的震动，因此其内衬目前较多采用整体浇筑成型。
1.2高炉及附属设备1.2.1高炉是炼铁的主要设备，它具有产量大、生产率高和成本低等优点，高炉冶炼过程包含着复杂的物理化学变化。
高炉炉体分为炉喉、炉身、炉腰、炉缸及炉底等部分，其中炉喉、炉腰、和炉缸为中空圆柱体，炉身和炉腹则分别为上小下大和上大下小的平截空心圆锥台体，炉底为圆柱体。
高炉各部位的工作温度：炉底、炉缸区1450~1800。
C;炉腹、炉腰区域为1400~1600。
C；炉身上部为600~800。
C。
高炉的各部位砌体分别承受下降炉料的摩擦和撞击等机械作用；上升煤气所含粉尘的冲刷和磨损作用；碱金属氧化物蒸气的侵蚀作用；燃烧煤气分解时的碳素沉积作用；熔融金属和炉渣的化学侵蚀作用和渗入作用。
高炉用耐火材料的工作条件是十分苛刻的，其损坏机理因部位不同而异，选用耐火材料的材质亦应有相应的变化。
1.2.2.1热风炉呈直立圆筒形，由燃烧室和蓄热室两部分构成。
根据燃烧室和蓄热室的构筑方式不同，热风炉有内燃式，外燃式和顶燃式三种类型。

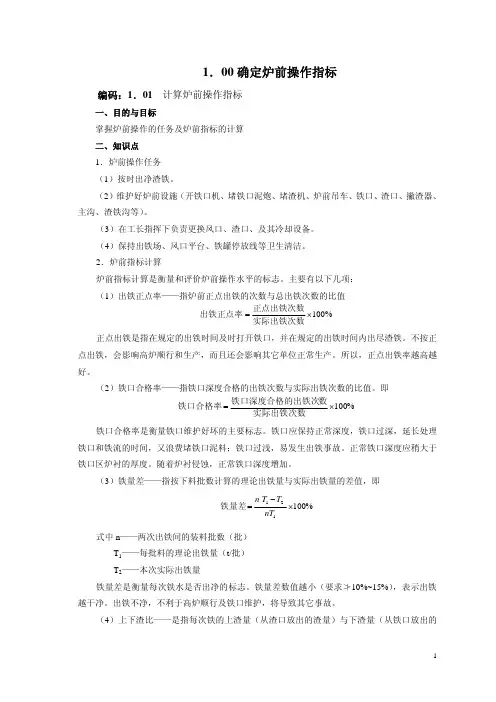

1．00确定炉前操作指标编码：1．01 计算炉前操作指标一、目的与目标掌握炉前操作的任务及炉前指标的计算二、知识点1．炉前操作任务（1）按时出净渣铁。
（2）维护好炉前设施（开铁口机、堵铁口泥炮、堵渣机、炉前吊车、铁口、渣口、撇渣器、主沟、渣铁沟等）。
（3）在工长指挥下负责更换风口、渣口、及其冷却设备。
（4）保持出铁场、风口平台、铁罐停放线等卫生清洁。
2．炉前指标计算炉前指标计算是衡量和评价炉前操作水平的标志。
主要有以下几项：（1）出铁正点率——指炉前正点出铁的次数与总出铁次数的比值%100×=实际出铁次数正点出铁次数出铁正点率 正点出铁是指在规定的出铁时间及时打开铁口，并在规定的出铁时间内出尽渣铁。
不按正点出铁，会影响高炉顺行和生产，而且还会影响其它单位正常生产。
所以，正点出铁率越高越好。
（2）铁口合格率——指铁口深度合格的出铁次数与实际出铁次数的比值。
即%100×=实际出铁次数数铁口深度合格的出铁次铁口合格率 铁口合格率是衡量铁口维护好坏的主要标志。
铁口应保持正常深度，铁口过深，延长处理铁口和铁流的时间，又浪费堵铁口泥料；铁口过浅，易发生出铁事故。
正常铁口深度应稍大于铁口区炉衬的厚度。
随着炉衬侵蚀，正常铁口深度增加。
（3）铁量差——指按下料批数计算的理论出铁量与实际出铁量的差值，即%100121×−=nT T T n 铁量差式中n ——两次出铁间的装料批数（批）T 1——每批料的理论出铁量（t/批）T 2——本次实际出铁量铁量差是衡量每次铁水是否出净的标志。
铁量差数值越小（要求≯10%~15%），表示出铁越干净。
出铁不净，不利于高炉顺行及铁口维护，将导致其它事故。
（4）上下渣比——是指每次铁的上渣量（从渣口放出的渣量）与下渣量（从铁口放出的渣量）的比值。
即下渣量上渣量上下渣比= 它是衡量上渣放的好坏的标志。
（5）全风堵铁口率——是指全风堵铁口的出铁次数与实际出铁次数的比值。
第一章锅炉基本知识一、锅炉及锅炉机组锅炉是利用燃料燃烧释放的热能或其他热能加热给水或其他工质，以获得规定参数（温度、压力）和品质的蒸汽、热水或其他工质的设备，一般由锅与炉两部分组成。
锅是指锅炉的汽水系统，是锅炉中盛放锅水和蒸汽的密闭受压容器。
炉是指锅炉的风、烟及燃烧系统，是锅炉中使燃料燃烧并释放热能的部分。
锅炉机组是由锅炉本体，锅炉范围内管道，烟、风和燃料系统的管道及其附属设备，测量仪表及锅炉附属机械等组成。
锅炉本体是由锅筒、受热面及其间的连接管道，燃烧设备，构架（包括平台和扶梯），炉墙，除渣设备等组成的整体。
锅炉附属设备通常包括鼓风机、引风机及燃料制备系统。
平时所说的锅炉是指锅炉机组而言。
二、锅炉的用途及特点锅炉广泛应用于国民经济各部门和人民生活中。
电站锅炉用于火力发电厂；工业锅炉用在造纸、纺织、制药、石油、化工、食品、烟酒、卫生等行业中用于加热、烘干、蒸发、消毒等加工过程；机车、船舶、锅炉在火车、轮船上作为动力装置；采暖锅炉则在生产和生活中用于供热采暖。
锅炉的特点是：（1）、锅炉运行必须非常可靠，一旦发生故障，将造成停电、停产、设备损坏、其损失将是非常严重的。
（2）、锅炉在运行中受到高温、压力、和腐蚀的影响，容易造成事故。
（3）、锅炉是一种密闭的压力容器，在高温和高压下工作，有爆炸的危险。
一旦发生爆炸，将摧毁设备和建筑物，造成人身伤亡，破坏性非常惊人。
三、锅炉的分类锅炉分类的方法很多，主要有以下几种：1、按燃烧方式分：有层燃炉、室燃炉、旋风炉、沸腾炉和火炬一层燃等；2、按燃用的燃料分：有燃煤炉、燃油炉、燃汽炉等；3、按水质循环特性分：有自然循环锅炉、多次强制循环锅炉、直流锅炉、复合循环锅炉等；4、按锅炉容量分：有小容量锅炉、中容量锅炉、大容量锅炉。
5、按蒸汽参数分：有低压锅炉、中压锅炉、次高压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉和超临界压力锅炉。
6、按排渣方式分：有固态排渣锅炉、液态排渣锅炉。
