高分子化学实验8

实验名称苯乙烯的悬浮聚合2013级高分子2班覃秋桦 1314171027林夏洁 1314171014一、实验目的1. 了解悬浮聚合的反应原理及配方中各组分的作用。

2. 了解珠状聚合实验操作及聚合工艺的特点。

3. 通过实验，了解苯乙烯单体在聚合反应上的特性。

二、实验原理悬浮聚合是指在较强的机械搅拌下，借悬浮剂的作用，将溶有引发剂的单体分散在另一与单体不溶的介质中(一般为水)所进行的聚合。

根据聚合物在单体中溶解与否，可得透明状聚合物或不透明不规整的颗粒状聚合物。

像苯乙烯、甲基丙烯酸酯，其悬浮聚合物多是透明珠状物，故又称珠状聚合；而聚氯乙烯因不溶于其单体中，故为不透明、不规整的乳白色小颗粒(称为颗粒状聚合)。

悬浮聚合实质上是单体小液滴内的本体聚合，在每一个单体小液滴内单体的聚合过程与本体聚合是相类似的，但由于单体在体系中被分散成细小的液滴，因此，悬浮聚合又具有它自己的特点。

由于单体以小液滴形式分散在水中，散热表面积大，水的比热大，因而解决了散热问题，保证了反应温度的均一性，有利于反应的控制。

悬浮聚合的另一优点是由于采用悬浮稳定剂，所以最后得到易分离、易清洗、纯度高的颗粒状聚合产物，便于直接成型加工。

可作为悬浮剂的有两类物质:一类是可以溶于水的高分子化合物，如聚乙烯醇、明胶、聚甲基丙烯酸钠等。

另一类是不溶于水的无机盐粉末，如硅藻土、钙镁的碳酸盐、硫酸盐和磷酸盐等。

悬浮剂的性能和用量对聚合物颗粒大小和分布有很大影响。

一般来讲，悬浮剂用量越大，所得聚合物颗粒越细，如果悬浮剂为水溶性高分子化合物，悬浮剂相对分子质量越小，所得的树脂颗粒就越大，因此悬浮剂相对分子质量的不均一会造成树脂颗粒分布变宽。

如果是固体悬浮剂，用量一定时，悬浮剂粒度越细，所得树脂的粒度也越小，因此，悬浮剂粒度的不均匀也会导致树脂颗粒大小的不均匀。

为了得到颗粒度合格的珠状聚合物，除加入悬浮剂外，严格控制搅拌速度是一个相当关键的问题。

随着聚合转化率的增加，小液滴变得很粘，如果搅拌速度太慢，则珠状不规则，且颗粒易发生粘结现象。

实验八高抗冲聚苯乙烯的制备一、实验目的1. 了解提高聚苯乙烯抗充性强度的方法。

2. 熟悉本体悬浮法制备高抗冲聚苯乙烯的原理和实验工艺。

二、实验原理聚苯乙烯是一种脆性热塑性材料，由弹性体改性的聚苯乙烯，可提高其抗冲强度，称为高抗冲聚苯乙烯（HIPS）。

HIPS由橡胶相分散在连续的聚苯乙烯相中构成两相体系，同时具有优良的尺寸稳定性和刚性，已成为世界上重要的聚合物商品。

在刚性的聚苯乙烯中引入韧性的接枝橡胶，就构成了既有一定亲和力、又不完全互容的两相。

靠合适的剪切速率可以控制橡胶粒子的大小，使其均匀分散在连续相聚苯乙烯中。

这种分散的橡胶相，起着应力集中的作用。

当受外力冲击时，不但橡胶粒子可吸收能量，而且可导致机体产生多重银纹和剪切带，从而提高了聚苯乙烯的韧性。

HIPS采用顺丁烯橡胶溶解在苯乙烯单体中，成为均相的橡胶溶液。

当聚合发生后，在苯乙烯均聚的同时，在橡胶链双键的 位置上进行接枝聚合，形成顺丁烯橡胶和苯乙烯的接枝共聚物。

当苯乙烯的聚合转化率超过2%时，聚苯乙烯从橡胶溶液中析出，此时聚苯乙烯是分散相。

随着转化率提高，体系黏度增加，以致出现“爬杆”现象。

当聚苯乙烯相体积分数接近或大于橡胶相时，发生相反转，聚苯乙烯由分散相变为连续相，体系黏度突然下降。

继续聚合，橡胶分散相粒子逐渐变小，分布趋于均匀，体系黏度又有所上升。

上述阶段是在本体聚合过程中完成，此阶段苯乙烯转化率约20~25%，为了解决散热问题，后期改为悬浮聚合。

三、主要仪器及试剂实验仪器：三口瓶、冷凝管、机械搅拌器、温度计、通气管（氮气）、称量瓶、烧杯、恒温水浴、相差显微镜实验试剂：苯乙烯（减压蒸馏）、顺丁橡胶、偶氮二异丁腈（重结晶）、聚乙烯醇、十二烷基硫醇、95%乙醇、聚苯乙烯、264抗氧剂四、实验步骤1. 本体预聚合称取4g顺丁橡胶，剪成约1cm2的小块，溶于装有42.5g苯乙烯的250mL三口瓶中，待橡胶充分溶胀后装好搅拌器、冷凝管和温度计。

《高分子物理化学》课程实验实验一乳液聚合法合成聚醋酸乙烯酯一、实验目的1.了解乳液聚合的特点、体系组成及各组分的作用。

2．掌握醋酸乙烯酯的乳液聚合的基本实验操作方法。

3．根据实验现象对乳液聚合各过程的特点进行对比、认证。

二、实验原理乳液聚合是指将不溶或微溶于水的单体在强烈的机械搅拌及乳化剂的作用下与水形成乳状液，在水溶性引发剂的引发下进行的聚合反应。

聚合反应发生在增溶胶束内形成M/P(单体/聚合物〕乳胶粒，每个M/P乳胶粒仅含1个自由基，因而聚合反应速率主要取决于乳胶粒的数目，亦即取决于乳化剂的浓度。

乳液聚合能在高聚合速率下获得高分子量的聚合产物，且聚合反应温度通常都较低，特别是使用氧化还原引发体系时，聚合反应可在室温下进行。

乳液聚合即使在聚合反应后期体系粘度通常仍很低，可用于合成粘性大的聚合物，如橡胶等。

醋酸乙烯酯胶乳广泛应用于建筑纺织涂料等领域，主要作为胶粘剂、涂料使用，既要具有较好的粘接性，而且要求粘度低、固含量高、乳液稳定。

醋酸乙烯酯可进行单体聚合、溶液聚合、悬浮聚合和乳液聚合，作为涂料或胶粘剂多采用乳液聚合。

醋酸乙烯酯的乳液聚合是以聚乙烯醇和OP-10为乳化剂（烷基酚聚氧乙烯醚，M=646），过硫酸钾为引发剂，进行自由基聚合，经过链的引发、增长、终止等基元反应，生成聚醋酸乙烯酯乳胶粒，最终得到外观是乳白色的乳液。

主要的聚合反应式如下:三、实验器材1．仪器恒温水浴 1套电动搅拌器 1套温度计(O～100℃) 1支冷凝管 1支四口烧瓶(250ml) 1个滴液漏斗 1个量筒( 10ml、50ml) 各 1支烧杯( 50ml、100ml) 各 1支蒸发皿 1套2．试剂醋酸乙烯酯 40g聚乙烯醇(1799) 4gOP-10 1.5g过硫酸钾(KPS) 0.3g碳酸氢钠溶液(10%) 适量图聚醋酸乙烯酯乳液聚合装置1.四口瓶2.球形冷凝管3.温度计4.漏斗5.搅拌棒四、实验步骤1．实验装置如上图所示，四口烧瓶中装好搅拌器、回流冷凝管、滴液漏斗和温度计并固定在恒温水浴里。

高分子材料化学试题8试题及答案1. 在线型缩聚反应中，采用官能团等当量比时，往往得到的聚合物分子量很高，所以在反应中要加入单官能团物质或者采用原料非等摩尔比，来降低产物的分子量。

[单选题] *对(正确答案)错2. 采用引发活性适当的引发剂可以使正常聚合速率的衰减与自动加速部分互补而获得匀速反应。

[单选题] *对(正确答案)错3. 在链终止反应中,氯乙烯主要向单体转移终止,苯乙烯以偶合终止为主。

[单选题] *对(正确答案)错4. 单取代和 1,1-双取代烯类容易均聚合,而 1,2-双取代烯类难均聚合。

[单选题] *对(正确答案)错5. 阴离子乳化剂体系在碱性溶液中较稳定,但遇酸、金属盐、硬水会失稳,且在三相平衡点以下将以凝胶析出,失去乳化能力。

[单选题] *对(正确答案)错6. 配位阴离子聚合的立构规整化能力，取决于引发剂的类型、特定的组合和配比、单体种类和聚合条件。

[单选题] *对(正确答案)错7. 烯类单体的聚合属于缩聚反应 [单选题] *对错(正确答案)8. 本体聚合是指不加其它介质，只有单体本身，在引发剂、热、光等作用下进行的聚合反应。

[单选题] *对(正确答案)错9. 链转移反应是自由基聚合必须经过的基元反应，因此具有十分重要的意义。

[单选题] *对错(正确答案)10. 聚合反应按机理来分逐步聚合和连锁聚合两大类。

[单选题] *对(正确答案)错11. 自由基聚合的特征是慢引发，快增长，速终止。

[单选题] *对(正确答案)错12. 根据反应介质和反应条件的不同，液相聚合又可分为本体聚合、溶液聚合、悬浮聚合和乳液聚合四种方法。

[单选题] *错13. 若链终止方式是偶合终止，则平均聚合度等于动力学链长。

[单选题] *对错(正确答案)14. 偶氮二异丁腈(AIBN)是油溶性的引发剂，它分解后形成的异丁腈自由基是碳自由基。

[单选题] *对(正确答案)错15. 阻聚剂是能与链自由基反应生成非自由基或不能引发单体聚合的低活性自由基而使聚合反应完全停止的化合物。

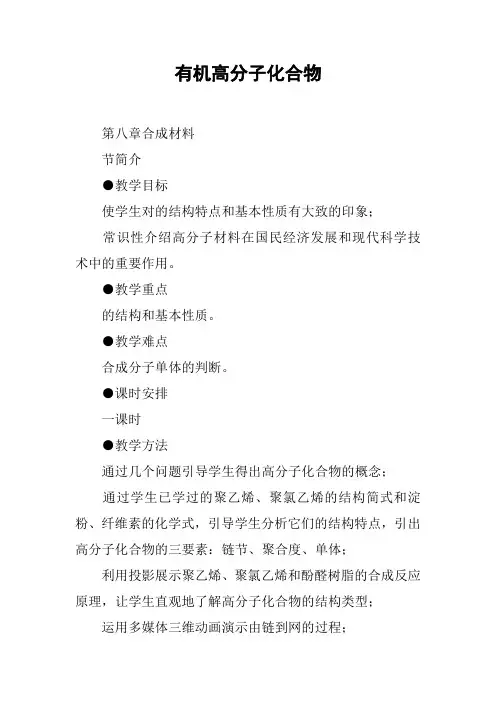

有机高分子化合物第八章合成材料节简介●教学目标使学生对的结构特点和基本性质有大致的印象；常识性介绍高分子材料在国民经济发展和现代科学技术中的重要作用。

●教学重点的结构和基本性质。

●教学难点合成分子单体的判断。

●课时安排一课时●教学方法通过几个问题引导学生得出高分子化合物的概念；通过学生已学过的聚乙烯、聚氯乙烯的结构简式和淀粉、纤维素的化学式，引导学生分析它们的结构特点，引出高分子化合物的三要素：链节、聚合度、单体；利用投影展示聚乙烯、聚氯乙烯和酚醛树脂的合成反应原理，让学生直观地了解高分子化合物的结构类型；运用多媒体三维动画演示由链到网的过程；通过演示实验使学生了解的基本性质。

●教学用具多媒体、投影仪、胶片、试管、酒精灯、火柴、有机玻璃粉末、三氯甲烷、橡胶粉末、汽油、聚乙烯塑料碎片。

●教学过程［引言］前面咱们已和材料大家族中的两家子——无机非金属材料和金属材料见过面并有一定的了解。

还有一个重要的家庭——高分子材料，虽时刻存在于我们身边，但被了解甚少。

在这一家庭中按成员的分，分为天然高分子材料和合成高分子材料。

而且，随着社会的进步、科技的发展，合成高分子材料的作用日益重要。

所以，我们很有必要来认识一下它们。

［板书］第八章合成材料［引言］合成材料即合成有机高分子材料，其主要成分为，现在回忆咱们曾经学过的高分子化合物有哪些？［学生回忆并积极回答］聚乙烯、聚氯乙烯、淀粉、纤维素等。

［问］它们与普通的小分子的相对分子质量大小有何不同？［生］它们的相对分子质量都在几万到几千万之间，而小分子的相对分子质量很少上千。

［讲解］由此，我们可以给高分子化合物下一个定义，相对分子质量在几万到几十万，甚至更高的化合物叫高分子化合物。

［过渡］接下来，我们从高分子化合物的结构、性质和用途几方面来认识它们。

［板书］节高分子化合物简介［师］请大家写下聚乙烯、聚氯乙烯、酚醛树脂的结构简式和淀粉、纤维素的化学式。

［一同学到黑板上板演，其他同学在下面写］［引言］通过这几个高分子化合物的结构简式或化学式，咱们以聚乙烯为例分析高分子化合物的结构特点。

第五版高分子化学习题答案第一章绪论1. 举例说明单体、单体单元、结构单元、重复单元、链节等名词的含义，以及它们之间的相互关系和区别。

答：合成聚合物的原料称做单体，如加聚中的乙烯、氯乙烯、苯乙烯，缩聚中的己二胺和己二酸、乙二醇和对苯二甲酸等。

在聚合过程中，单体往往转变成结构单元的形式，进入大分子链，高分子由许多结构单元重复键接而成。

在烯类加聚物中，单体单元、结构单元、重复单元相同，与单体的元素组成也相同，但电子结构却有变化。

在缩聚物中，不采用单体单元术语，因为缩聚时部分原子缩合成低分子副产物析出，结构单元的元素组成不再与单体相同。

如果用2种单体缩聚成缩聚物，则由2种结构单元构成重复单元。

聚合物是指由许多简单的结构单元通过共价键重复键接而成的分子量高达104-106的同系物的混合物。

聚合度是衡量聚合物分子大小的指标。

以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平均值，以DP表示；以结构单元数为基准，即聚合物大分子链上所含结构单元数目的平均值，以Xn表示。

2. 举例说明低聚物、齐聚物、聚合物、高聚物、高分子、大分子诸名词的的含义，以及它们之间的关系和区别。

答：合成高分子多半是由许多结构单元重复键接而成的聚合物。

聚合物（polymer）可以看作是高分子（macromolecule）的同义词，也曾使用large or big molecule的术语。

从另一角度考虑，大分子可以看作1条大分子链，而聚合物则是许多大分子的聚集体。

根据分子量或聚合度大小的不同，聚合物中又有低聚物和高聚物之分，但两者并无严格的界限，一般低聚物的分子量在几千以下，而高聚物的分子量总要在万以上。

多数场合，聚合物就代表高聚物，不再标明“高”字。

齐聚物指聚合度只有几~几十的聚合物，属于低聚物的范畴。

低聚物的含义更广泛一些。

3. 写出聚氯乙烯、聚苯乙烯、涤纶、尼龙-66、聚丁二烯和天然橡胶的结构式（重复单元）。

选择其常用分子量，计算聚合度。

高分子化学实验报告10高二苯乙烯顺丁烯二酸酐共聚反应实验八危平福1014122030 丁胜10141220072013/6/24苯乙烯-顺丁烯二酸酐共聚反应是用甲苯为溶剂，偶氮二异丁腈(AIBN)为引发剂进行的溶液聚合，由于生成的聚合物不溶于溶剂而沉淀析出，因而又称沉淀聚合。

一、实验目的：1. 本实验要求掌握共聚合的基本基本原理和操作手段，了解基本的影响因素。

2. 初步掌握高聚物中官能团的测定方法。

二、实验原理：苯乙烯-顺丁烯二酸酐共聚反应及其组成测定苯乙烯-顺丁烯二酸酐共聚反应是用甲苯为溶剂，偶氮二异丁腈(AIBN)为引发剂进行的溶液聚合，由于生成的聚合物不溶于溶剂而沉淀析出，因而又称沉淀聚合。

其反应方程如下：顺丁烯二酸酐由于结构对称，极化度低一般不能自聚。

但是它能与苯乙烯相好地共聚，这是因为顺丁烯二酸酐上有强吸电子基，使双键上电子云密度降低，因而具有正电性，而苯乙烯具有共扼体系的结构，当带正电性的单体进攻时，双键上显负电性，因而电性相反的两种烯类单体容易交替地进入聚合链生成交替共聚物。

苯乙烯(M1)和顺丁烯二酸酐(M2)共聚的竞聚率r1＝0.04，r2＝0.015，r1·r2＝0.006 若两种单体以1 比1(mol)投料，则得到的接近交替共聚的产物。

这种聚合物是悬浮聚合的良好外散剂，如双加入少量二烯单体并取得低交联的聚合物，可以制备水溶性增稠剂。

通过共聚物在计量的碱中水溶液中溶解，剩余的碱用标准酸滴定，共聚物的组成。

三、仪器和药品搅拌器三口瓶球形冷凝管温度计布氏漏斗吸滤瓶烧杯滴液漏斗。

苯乙烯顺丁烯二酸酐甲苯 AIBN(重结晶)实验装置图：实验注意事项：1、混合液滴入时不能太快，要慢一点。

2、甲苯、苯乙烯等药品有毒，不能用鼻子直接嗅闻。

并且在使用后，应该及时的把瓶盖盖上，防止挥发或打翻。

四、实验步骤及现象分析：1．在250m1 的三口烧瓶上装上温度计、搅拌器、球形冷凝管及氮气导管2．将25.75g(29.5m1,0.25mol)苯乙烯及2.95g(0.03m01)顺丁烯二酸酐加入三口瓶中，水浴加热，体系温度升至50℃后，在搅拌下，顺丁烯二酸酐溶解。

第八章立构规整聚合和配位聚合本章要点：1．聚合物的异构：聚合物有多种异构形式，除结构单元的原子与基团排列方式、结构单元的连接方式以及链结构与链构象以外，还有聚合物的立体异构。

聚合物的立体异构涉及结构单元的构型变化，分为“旋光”异构和顺反异构。

2．立构规整聚合物和立构规整聚合：聚合物链具有规整的立体构型排列的聚合物称为立构规整聚合物，结构单元具有一个手性中心的聚合物存在等规和间规两种立构规整聚合物，结构单元的主链含有双键或环结构的聚合物存在全顺式和全反式两种立构规整聚合物。

能形成立构规整聚合物的反应称为立构规整聚合。

3．配位聚合：是由配位引发剂引发的聚合反应。

单体与引发剂中的过渡金属配位形成 配位物，经四元环过渡态单体单元相继插入到过渡金属（Mt）与链末端的Mt–C键之间而进行链增长的聚合反应。

在配位聚合中，增长链活性中心一直与引发剂残片存在配位作用，对链增长反应的立体化学起到控制作用。

4．配位引发剂：Ziegler-Natta引发剂为最早研制出的配位聚合引发剂，基本组成为过渡金属的卤化物和Ⅰ-Ⅲ族金属有机化合物；茂金属引发剂是在Ziegler-Natta引发剂基础上发展起来的均相配位引发剂，过渡金属主要是锆，以环戊二烯结构作为配体；此外还有其它类型的配位引发剂。

从引发剂与活性中心存在配位作用的角度看，以紧密离子对形式进行链增长的离子型引发剂以及某些“活性”自由基聚合的引发剂也属于配位引发剂。

5．配位聚合机理：立构规整聚合物形成的原因是配位聚合机理的最为重要的内容，引发剂和聚合物立构规整性的关系、配位聚合的反应过程、聚合速率与分子量控制也是不可缺少的。

6．典型的配位聚合：非极性烯烃单体和共轭二烯烃单体的配位聚合及其常用的引发剂。

本章要点：1．立构规整度：聚合物的立构规整度有不同的表示形式，二单元组、三单元组或四单元组的立构规整度可以较好地反映聚合物的立构规整性，它们相互之间、与聚合物立构规整度之间存在一定数量关系，并可通过光谱法进行测定。

实验8 十二烷基甜菜碱一、实验目的1、学习两性表面活性剂的基本知识；2、掌握还原胺基化反应和季铵化反应的实验方法。

二、目标产物的性能与用途十二烷基甜菜碱（BS-12），密度(20℃)l.03g/cm 3，pH 值 6.5～7.5，是两性表面活性剂的主要类型，无色或淡黄色透明粘稠液体，有良好的去污、起泡、渗透和抗静电性能，杀菌作用温和，刺激性小。

两性表面活性剂在碱性介质中显阴离子型的性质，在酸性介质中显阳离子型的性质，在等电点时显偶极离子的性质。

甜菜碱与阴离子、阳离子、非离子表面活性剂均有优良的配伍性能，具有极佳的协同增效作用，而且具有良好的抗静电性、杀菌性、防腐性、易于生物降解等优良特性，有优良的发泡性能，能使毛发柔软，适用于制造无刺激的、对头发有调理性的香波、婴幼儿香波等。

因耐硬水性好，用于制备硬水洗涤剂，还可用于生产染色助剂、防锈剂、金属表面加工助剂，因此应用非常广泛。

三、实验原理烷基甜菜碱是指甜菜碱分子中的一个甲基被长链烷基取代后的产物。

N +CH 2COO -CH 3CH 3CH 3N +CH 2COO -CH 3CH 3R 甜菜碱烷基甜菜碱式中的R 为C12～C18的长链烷基。

本实验从十二烷基胺开始，与甲醛和甲酸发生还原胺基化（Leuckart 反应），生成二甲基十二烷基胺，后者在于氯乙酸钠进行季铵化反应，生成产物十二烷基甜菜碱。

n-C 12H 25NH 2+2CH 2O+2HCOOH n-C 12H 25N(CH 3)2+2CO 2+2H 2On-C 12H 25N(CH 3)2+ClCH 2COONa n-C 12H 25N ＋CH 3CH 2COO -+NaCl CH 3本实验制得的产品是浅黄色透明水溶液，活性物含量约30％，对酸、碱有良好的稳定性，泡沫多，去污力强，有良好的增稠特性。

四、实验装置与试剂电动搅拌器、熔点仪、电热套、三口烧瓶(250ml)、球形冷凝管、玻璃漏斗(Φ90mm)、温度计0℃~100℃)。
