BY2571B接地电阻测试仪(2000Ω)使用说明书

使用说明书DER2571B接地电阻测量仪武汉市康达电气有限公司目录1 性能特点 (1)2 技术指标 (2)2.1 接地电阻测量 (2)2.2 地电压测量 (2)2.3 其它 (2)3 仪表外形 (3)4 使用方法 (4)4.1 电池 (4)4.1.1 电池配置 (4)4.1.2 电量检查 (4)4.2. 锂电池充电和拆装 (4)4.3 地电压测量 (5)4.4 接地电阻测量 (5)4.5 土壤电阻率的测量 (7)4.6 导体电阻的测量 (8)5 关机 (9)6 保管 (9)7 附件 (9)尊敬的用户：欢迎您使用DER2571接地电阻测量仪。

为保障您的安全和仪表正常使用，请先仔细读完本说明书再进行操作。

本仪器安全性能符合国际标准IEC61010-1：2001。

本仪器执行标准Q/WKD05。

1 性能特点●适于测量各种接地装置的接地电阻和地电压，还可以测量土壤电阻率及低阻导体的电阻值。

●采用同步检测等先进技术，抗干扰能力强。

●3 1/2LCD大屏幕数字显示，示值准确、分辨率高、稳定可靠。

●低耗电，可选用8×1.5V(AA,R6)碱性电池或11.1V/1.8Ah锂电池供电，使用时间长。

●电池电压不足，有欠压标志符“”显示。

●被测接地极开路或电流极辅助接地电阻大于各量程上限值时，有开路指示符“OPEN CIRCUIT”指示。

●操作便捷，携带方便。

●具有防震、防尘、防潮结构，适应恶劣工作环境。

2 技术指标2.1 接地电阻测量（适于土壤电阻率、导体电阻值的测量）●测量范围及测试电流：0～19.99Ω（5mA）；20.0～199.9Ω（0.5mA）；200～1999Ω（0.1mA）。

注：当被测阻值超过各档量程时，显示屏首码显“1”,后三位熄灭。

●测量范围及准确度：(0～19.99)V; ≤±（5% RDG+2d）●输入阻抗：＞300kΩ2.3 其它●绝缘电阻：500V ≥20MΩ●耐压：AC 1.5kV 50Hz 1min●工作温度和湿度：－10℃～+50℃≤85%RH●贮存温度和湿度: －15℃～+55℃≤90%RH●电源：8×1.5V(AA，R6) 电池或11.1V/1.8Ah锂电池耗电：≤160mA●外形尺寸：255mm(L)×135mm(W)×80mm(D)●重量：≈0.8kg注:此说明书所述技术指标仅适于您现用的仪表，本公司保留对其变更的权力。

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

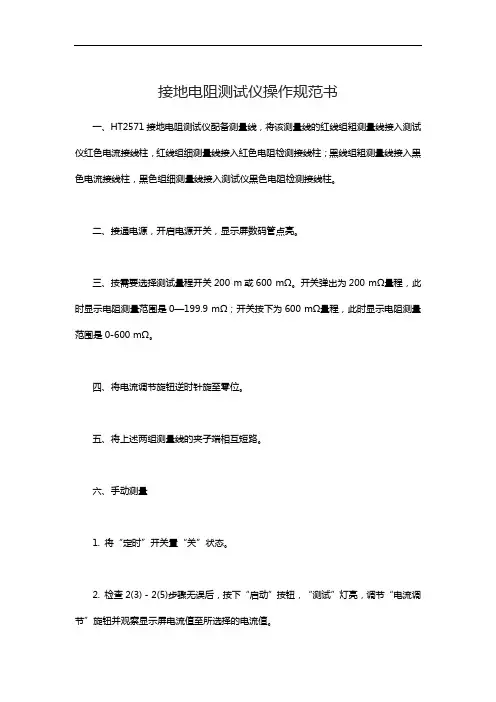

接地电阻测试仪操作规范书一、HT2571接地电阻测试仪配备测量线，将该测量线的红线组粗测量线接入测试仪红色电流接线柱，红线组细测量线接入紅色电阻检测接线柱；黑线组粗测量线接入黑色电流接线柱，黑色组细测量线接入测试仪黑色电阻检测接线柱。

二、接通电源，开启电源开关，显示屏数码管点亮。

三、按需要选择测试量程开关200 m或600 mΩ。

开关弹出为200 mΩ量程，此时显示电阻测量范围是0—199.9 mΩ；开关按下为600 mΩ量程，此时显示电阻测量范围是0-600 mΩ。

四、将电流调节旋钮逆时针旋至零位。

五、将上述两组测量线的夹子端相互短路。

六、手动测量1. 将“定时”开关置“关”状态。

2. 检查2(3)－2(5)步骤无误后，按下“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。

3. 将“预设／测试”开关置“预设”状态，调节“报警电阻调节”电位器，预设报警电阻值。

4. 按下“复位”钮，切断输出电流，同時将“电流调节”旋钮旋至小；将测试夹分开，分別接到被测物的测试点。

5. 按下“启动”钮，“测试”灯亮，调节“电流调节”旋钮至所需的电流值，然后读下显示屏显示之电阻读数，当被测物的接地区域电阻小于所设定的接地电阻报警值，仪器发出断续声光报警，反之，则不报警。

如需停止测试则按动“复位”按钮，“测试”灯熄灭，回路电流即可切断，将被测夹从被测物上取下，以备下次测量。

七、定时测量1. 将仪器置“复位”状态。

2. 按下“定時”开关置“开”位置，根据需要预设所需的测试時間。

3. 检查2(3)－2(5)步骤无误后，按下“启动”按钮，“测试”灯亮，显示屏时间計数器开始倒计数，调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。

4. 将“预设／测试”开关置“预设”状态，调节”报警电阻调节”电位器，预设报警电阻值。

5. 按动”复位”按钮，切断输出电流，同時将”电流调节”旋钮旋至小；将测试夹分开，分別接到被测物的测试点。

接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。

二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。

三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。

2. 打开测试仪的电源开关，确保仪器正常启动。

3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。

4. 按下测试仪上的测试按钮，开始进行测试。

等待测试仪显示出稳定的测试结果。

5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。

6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。

7. 测试完毕后，关闭测试仪的电源开关。

四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。

2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。

3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。

4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。

5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。

6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。

五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。

2. 定期检查测试仪的电池电量，保证电量充足。

3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。

4. 定期进行仪器的校准与检测，保证测试结果的准确性。

5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。

接地电阻测试仪操作规程接地电阻测试仪是一种用于测量接地装置接地电阻的仪器。

接地电阻测试仪操作规程如下：一、安全操作1.使用前，请检查接地电阻测试仪的外观和内部连接线路是否正常。

2.请将接地电阻测试仪安装在干燥、通风良好的环境下。

3.再使用接地电阻测试仪之前，请先检查接地线是否接好。

4.如果发现接地线有损坏或破裂，请立即更换。

5.在操作过程中，请勿将电阻计扔或碰撞。

6.在操作时，请勿在设备上涂布有腐蚀剂或化学药品，以免引起安全事故。

二、使用操作1.连接电缆和接地电极：在使用前，将测试仪与外部设备连接，确保连接好线材和接地电极。

2.选择工作模式：在选择模式后，打开电源，等待几秒钟，电阻计杆上的指示灯会亮起。

3.测量接地电阻：将测试仪的两个静电杆（红色和黑色）插入地面，并按下测试仪的测量按钮。

4.读取测试结果：在测量完成后，仪器上的LED屏幕会显示相应的接地电阻值。

5.保存测试数据：将测试数据记录在相应的文档中，并保持仔细。

三、维护操作1.及时清理：在使用之后，请注意清洁接地电阻测试仪的外观，并将其放置在轻松的环境下。

2.定期校验：请定期将接地电阻测试仪送到专业机构进行校验和维修，以保证设备的正常工作。

3.防止损坏：在操作和存储设备时，请不要将设备放在受潮和高温的环境中，以免影响设备寿命。

四、使用注意事项1.在使用过程中，请避免使用接地电阻测试仪与太阳直接接触或在潮湿、尘土等环境中工作，以免影响测量精度和准确性。

2.在使用过程中，如发现任何故障或质量问题，请及时向相关方面反映，以便提供更好的服务和保障。

3.在使用过程中，请注意防止人身伤害，例如请勿将接地线对着人身和裸体孔。

总之，对于接地电阻测试仪这类电器设备，在操作和使用过程中，一定要遵守严格的规范和操作方法，以确保设备的安全和正常工作，同时为使用者提供更好的服务和体验。

BY2571型接地电阻测试仪说明书一、产品介绍1、仪表工作原理BY2571型数字接地电阻测量仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

工作原理为由机内DC/AC 变换器将直流变为交流的低频恒流，经过辅助接地极C 和被测物E 组成回路，被测物上产生交流压降，经辅助接地极P 送入交流放大器放大，再经过检波送入表头显示出来。

借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本仪表还可测量土壤电阻率及地电压。

3、仪表特点①、结构上采用高强度铝合金作为外壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表具有较好的抗干扰能力。

②、采用DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。

③、允许辅助接地电阻在0～2k Ω(Rc),0～40k Ω(Rp)之间变化，不至于影响测量结果。

④、本仪表不需要人工调节平衡，312位LCD 显示，除测地电阻外，还可测低电阻导体电阻，土壤电阻率以及交流地电压。

⑤、如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

二、技术指标1、使用条件环境温度：-30℃～+45℃ 相对湿度：≤85%RH2、测量范围及恒流值（有效值） 电阻：0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) 电压：AC 0～20V3、测量精度及分辨率 精度：0～0.2Ω≤±3%±1d0.2～200Ω≤±1.5%±1d 1～20V ≤±3%±1d分辨率：0.001Ω,0.01Ω,0.1Ω,0.01V 4、辅助接地电阻及地电压引起的测量误差①、允许辅助接地电阻Rc(C1与C2之间)＜1.8k Ω；Rp （P1与P2之间）＜40k Ω误差≤±5%②、允许地电压≤5V （工频有效值）误差≤±5% 5、电源及功耗最大功率损耗≤2W电源：6.8V ～9V （6节5#镉镍可充电电池），外接220V 交流电源进行充电。

接地电阻测试仪操作说明
1、电池电压检测
如果电池电压低符号出现，不要进行测试工作
2、测试导线的连接（精确测量）
将辅助接地极插入地下，与被测量电极在一条线，并按照下图连接导线
3、测量接地电压
将档位开关放在EARTH VOLTAGE 位置，确认显示等于或小于10v，如果显示超过10v，可能导致接地电阻值测量不正确。

4、检查辅助接地极（检查辅助接地电极的接地电阻）
将档位开关放在2000欧姆档，按下测试按钮，如果接地电阻太高，将显示“* * *”并闪烁，检查电线的连接是否正确，或者改变辅助电极的位置，或者在辅助电极处倒些水。

5、测量（精确测量）
将档位开关置于正确的测量档位，按下测量按钮测量接地电阻值
6、测量（粗略测量）
如果辅助电极没有地方插，可以使用一个两线制系统测量一个大概的接地电阻值，也就是使用一个已知阻值的接地电极来测量，如下图
RX 测量的接地电极电阻值
Re 显示值
re 已知的接地电极电阻值
RX = Re – re
安全提示
1、特别小心点击，EP或EC之间的电压可能达到50v
2、不要让EP之间的电压超过200v
3、不要使用仪表检测一个正在使用的接地极或者在粗略测量时检测电极之间的电压
4、当显示“1”时，应换到更高档位或者复位仪表。

用毕请放置OFF档位。

接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。

请在使用前仔细阅读本手册，并遵循相关安全提示。

2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前，请确保以下准备工作已完成：- 检查电阻测试仪器的电源是否正常；- 将测试仪器连接到地线；- 确保测试仪器的探头干净、无损坏。

2.2 测试接地电阻遵循以下步骤进行接地电阻测试：1. 将测试仪器的电源打开，并确保仪器已完全启动。

2. 将测试探头与待测试的接地点连接。

3. 调整测试仪器的参数设置，如测试电流、测试时间等。

遵循相关标准或要求进行设置。

4. 按下测试按钮，开始测试。

5. 在测试完成后，记录测试结果。

注意事项：- 若测试结果超出预定范围，可能存在接地故障或不良连接。

请检查并修复问题后重新测试；- 测试时应注意保持测试仪器的稳定，并避免外界干扰；- 遵循测试仪器的维护保养要求，保持仪器的良好状态。

3. 安全提示使用接地电阻测试仪器时，请遵循以下安全提示：- 在测试过程中，确保操作人员穿戴适当的个人防护装备；- 避免在潮湿的环境中使用测试仪器；- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中；- 在不使用测试仪器时，及时将其断电并储存于干燥、通风良好的环境中。

4. 维护保养为确保接地电阻测试仪器的正常运行和准确性，建议进行定期的维护保养：- 清洁仪器表面和探头，避免灰尘或污垢的积聚；- 定期校准测试仪器，以保持其准确性。

以上为接地电阻测试仪器使用手册的简要内容说明。

如需了解更详细的操作方法，请参阅设备制造商提供的详细说明书或与专业人员进行咨询。

祝您测试顺利！。

接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。

c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。

2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。

b.确保线缆连接牢固，避免松脱。

c.测量前，请确保测试仪的开关处于关闭状态。

3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。

b.打开测试仪的电源开关，并确保测试仪正常启动。

c.等待数秒钟，直到测试仪显示稳定的数值。

d.记录测试仪显示的数值，并与接地系统标准值进行比较。

4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。

b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。

c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。

5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。

b.避免测试时使用太长的线缆，以免影响测试结果。

c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。

d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。

通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。

在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。

如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。

接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。

常见的接地电极有铜杆、钢杆和不锈钢杆等。

根据接地系统的规模和土壤特性，选择适当的电极。

3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。

确保接地电极与土壤充分接触，并使用适当的工具将电极固定。

确保电极安装牢固，以免影响测量结果。

4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。

2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。

3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。

4）将测试仪的电源线插入220VAC电源插座。

5）打开测试仪的电源开关。

6）根据需要调整测试仪的测试范围。

4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。

2）清理接地电极及测试仪器的接线夹，确保良好的接触。

3）根据测试的环境要求，选择合适的测试范围。

4）检查测试仪器的电源线和测试线是否连接正确。

4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。

2）测试仪将发送一定大小的电流到接地电极。

3）测试仪会自动测量电阻值，并在显示屏上显示结果。

4）等待测试仪稳定后，记录电阻值。

5）如果需要重复测试，可以按下“清除”按钮重新开始。

5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接地电阻测试仪操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.接地电阻测试仪操作规程(标准版)一、使用方法：1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟；2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；4.需做另一台样品试验时，按步骤2～3重复进行；二、注意事项：1．不要在放有易燃易爆品的地方使用仪表；2．打开电源前确保仪表已可靠接地；3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；4．证测试夹弹性良好，否则会引起测量误差；5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数；7．作前必须看懂使用说明书，有不明之处要咨询技术人员；8．表出现故障，请咨询技术人员，不得随意打开机箱；9．每次开机必须预热10分钟，否则不能保证其准确度。

云博创意设计MzYunBo Creative Design Co., Ltd.。

接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用，如：高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等，其优点是抗干扰能力强、操作简单。

一、接地电阻测试仪按钮介绍1、接线端钮：接地极（E、E’）、电位极（P）、电流极（C）、用于连接相应的探测针。

2、调整旋钮：用于检流计指针调零。

3、倍率盘：显示测试倍率，×0.1、× l、×l0。

4、测量标度盘：测试标度所测接地电阻阻值5、测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。

6、倍率盘旋钮：调节测试倍率。

7、发电机摇把：手摇发电，为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。

如测量高柱信号机地线电阻时的连接方法：电流极电位极接地极2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。

②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。

3、将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4、将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。

5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。

本说
明书将介绍如何正确地使用接地电阻测试仪器。

在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。

在使用仪器之前，检查设备是否完好无损。

在安装连接线时，确保连接牢固、接地良好。

测试过程中，避免有人靠近或干扰。

将测试仪器的接地线接入待测试的接地系统，确保连接牢固。

将测试仪器的电源线插入电源插座，接通电源。

按下仪器上的测量按钮，测试仪器将开始测量接地电阻。

测试
过程中，设备会显示测量结果。

测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。

将测试仪器从电源插座中拔出，关闭电源。

如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。

检查接地系统是否存在故障。

重新启动测试仪器并重试测试。

使用前请阅读本说明书，确保正确理解和掌握使用方法。

在使用测试仪器过程中，请注意自身安全和设备安全。

如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。

请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。

使用说明书武汉市康达电气有限公司目录1 性能特点 (1)2 技术指标 (2)2.1 接地电阻测量 (2)2.2 地电压测量 (2)2.3 其它 (2)3 仪表外形 (3)4 使用方法 (4)4.1 电池 (4)4.1.1 电池配置 (4)4.1.2 电量检查 (4)4.2. 锂电池充电和拆装 (4)4.3 地电压测量 (5)4.4 接地电阻测量 (5)4.5 土壤电阻率的测量 (7)4.6 导体电阻的测量 (8)5 关机 (9)6 保管 (9)7 附件 (9)如有你有帮助，请购买下载，谢谢！本仪器安全性能符合国际标准 IEC61010-1：2001。

本仪器执行标准 Q/WKD05。

1 性能特点 ● 适于测量各种接地装置的接地电阻和地电压，还可以测量土壤电阻率及低阻导体的电阻值。

● 采用同步检测等先进技术，抗干扰能力强。

● 3 1/2LCD 大屏幕数字显示，示值准确、分辨率高、稳定可靠。

● 低耗电，可选用8×1.5V(AA,R6)碱性电池或11.1V/1.8Ah 锂电池供电，使用时间长。

● 电池电压不足，有欠压标志符“ ”显示。

● 被测接地极开路或电流极辅助接地电阻大于各量程上限值时，有开路指示符“OPEN CIRCUIT ”指示。

● 操作便捷，携带方便。

● 具有防震、防尘、防潮结构，适应恶劣工作环境。

2 技术指标2.1 接地电阻测量（适于土壤电阻率、导体电阻值的测量）● 测量范围及测试电流：0～19.99Ω（5mA ）；20.0～199.9Ω（0.5mA ）；200～1999Ω（0.1mA ）。

注：当被测阻值超过各档量程时，显示屏首码显“1”,后三位熄灭。

尊敬的用户：欢迎您使用DER2571接地电阻测量仪。

为保障您的安全和仪表正常使用，请先仔细读完本说明书再进行操作。

接地电阻测试仪操作规程
《接地电阻测试仪操作规程》
一、测试仪器配置：
1. 接地电阻测试仪
2. 测试线
3. 接地极
4. 接地夹具
二、操作流程：
1. 将测试仪器接地电源插头插入电源插座。

2. 连接测试线和接地极，确保连接牢固。

3. 将接地极放置于要测试的接地装置上，使用接地夹具固定。

4. 打开测试仪器电源开关。

5. 调节测试仪器设置，选择合适的测试范围和参数。

6. 按下测试按钮开始测试，等待测试结果显示稳定后记录测试数值。

7. 关闭测试仪器电源开关，拔出接地电源插头。

三、注意事项：
1. 在进行测试前，应检查测试仪器和相关配件是否完好，确保安全使用。

2. 要确保测试仪器和被测试接地装置处于安全状态，避免发生意外。

3. 在测试过程中，应遵守相关操作规程，严格按照操作流程进行操作，杜绝疏漏。

4. 测试完毕后，应及时清理和归还测试仪器和配件，做好设备
保养和管理。

四、测试仪器维护：
1. 定期对测试仪器进行检查和维护，确保其正常使用。

2. 存放测试仪器应放置在干燥通风处，避免受潮和日晒。

3. 使用过程中如有异常情况，应及时向专业维修人员进行维修处理。

以上是关于接地电阻测试仪操作规程的详细内容，希望使用人员能够严格遵守相关规章制度，确保安全进行测试操作。

一、概述接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导电部分与电器设备的总接地端子之间的（接触）电阻。

接地电阻测试仪为了消除接触电阻对测量的影响，采用了4端测量法原理，即在被测电器的外露可导电部分与总接地端子之间加上电流（约25A或10A），然后再测量两端的电压求出该电阻值。

接地电阻的指标是评估各种电器设备安全性能的重要指标之一，他在大电流25A 或10A的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损坏）的情况下对人体的伤害。

该测试仪对供电电压要求不高，测量精度高，速度快，满足要求比较高的各个地方。

该仪器具有两档量程（200mΩ或600mΩ），同时具有两种测试方法：手动测试和自动测试，自动测试时间可在(0～99)s之间随意设定。

当被测电阻值大于设置的报警电阻值时，发出声光报警，并当电流大于28A时，也声光报警，同时具有开路报警功能，用户可以根据自己的要求而设置。

该仪器采用除法器原理，测试电流的波动不会对测量精度造成影响。

它采用3位半数字显示，读数方便直观,可靠性高。

本仪器采用产品标准：Q/VG011-2007。

二、技术指标1、测量范围（0～200）mΩ（25A）最大允许误差：MPE:±5%（0～600）mΩ（10A）最大允许误差：MPE:±5%2、自动测试时间：（0 ～ 99）s（可随意设定）3、测试电压： (0 ～ 6)V （AC）4、测试电流： (5 ～ 28)A（AC）5、过电流报警：≥28A （AC）6、报警电阻值：量程200 mΩ： (5～200)mΩ（AC 25A）量程600 mΩ： (200～400)mΩ（AC 10A）7、工作条件（1）环境温度 (0～40)℃（2）相对湿度≤80%RH（3）供电电源 AC 220V±22V 50Hz±1Hz8、外形尺寸： 317mm×280mm×180mm9、重量：大约18kg三、工作原理与方框图接地电阻测试仪采用了测试电源、测试电路、指示器和报警电路。

接地电阻测试仪使用操作说明仪器型号LK2678BX一、测量线连接本仪器配备一付（两组）测量线，红线组粗测量线接入测试仪红色电流接线柱，红线组细测量线接入红色电阻检测接线柱；黑线组粗测量线接入黑色电流接线柱，黑色组细测量线接入测试仪黑色电阻检测接线柱。

二、接通电源开启电源开关，显示屏数码管点亮。

三、选择量程按需要选择测试量程200 mΩ或600 mΩ档。

开关弹出为200 mΩ量程，此时显示电阻测量范围是0～199.9 mΩ；开关按下为600 mΩ量程，此时显示电阻测量范围是0～600 mΩ。

四、调零将电流调节旋纽逆时针旋至零位五、手动测量1﹑将＂定时＂开关置＂关＂状态。

2﹑检查2(3)－2(5)步骤无误后，按下＂启动＂按钮，＂测试＂灯亮，调节＂电流调节＂旋钮并观察显示屏电流值至所选择的电流值。

3﹑将＂预置／测试＂开关置＂预置＂状态，调节＂报警电阻调节＂电位器，预置报警电阻值。

4﹑按下＂复位＂钮，切断输出电流，同时将＂电流调节＂旋钮旋至最小；将测试夹分开，分别接到被测物的测试点。

5﹑按下＂启动＂钮，＂测试＂灯亮，调节＂电流调节＂旋钮至所需的电流值，然后读下显示屏显示之电阻读数，当被测物的接地区域电阻大于所设定的接地电阻报警值，仪器发出断续声光报警，反之，则不报警。

如需停止测试则按下＂复位＂按钮，＂测试＂灯熄灭，回路电流即可切断，将被测夹从被测物上取下，以备下次测量。

六、定时测量1、将仪器置＂复位＂状态。

2﹑按下＂定时＂开关置＂开＂位置根据需要预置所需的测试时间，调节编码器。

3﹑检查2(3)－2(5)步骤无误后，按下＂启动＂按钮，＂测试＂灯亮，显示屏时间计数器开始倒计数，调节＂电流调节＂旋钮并观察显示屏电流值至所需要的电流值。

4﹑将＂预置／测试＂开关置＂预置＂状态，调节＂报警电阻调节＂电位器，预置报警电阻值。

5﹑按动＂复位＂按钮，切断输出电流，同时将＂电流调节＂旋钮旋至最小；将测试夹分开，分别接到被测物的测试点。

BY2571数字式接地电阻测试仪使用说明一、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。

2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。

借助倍率开关可得到三个不同的量限：0 ～2Ω、0～20Ω、0～200Ω。

3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点：a、应用了DC/AC变换技术，集三端钮，四端钮测量方式为一体，使用电源可以交、直流两用。

b、采用锁相环同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。

c、摒弃了传统的人工手摇发电方式，不须人力作功。

d、不需人工调节平衡，一目了然的面板触膜键操作，LCD数字显示使得测量十分方便和讯速，消除了指针式仪表的视觉误差。

e、允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。

f、除测试接地电阻外，还可测试低压电阻值，土壤电阻率以及交流地电压。

二、技术指标三、操作方法1、接地电阻测量（图1）a、沿被测接地E（C2 P2）和电位探针P1 及电流探针C1 依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

b、用专用导线将端子E（C2 、P2）、P1、C1 与探针所在位置对应连接。

c、开启电源开关“ON”选择合适档位轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻值。

2、土壤电阻率测量（如图二）测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1 、P1 、P2 、C2各端子与四根探针相连接。

若测出电阻值为R，则土壤电阻率按下式计算：ψ=2πRL。

ψ—土壤电阻率（Ωcm）、L—探针与探针之间的距离（cm）R—地阻仪的读数（Ω）。
