室内照明线路的配线一、选择导线1、选择导线型号（1）裸导线：裸单线包括TY（铜硬）、TR（铜软）、L Y（铝硬）LR （铝软）。
作用：作电线、电缆的线芯及电机、电器及变压器的绕组。
（2）国产的架空电力线：LJ型硬铝绞线、LGJ钢芯铝绞线、TRJ型软铜绞线。
裸绞线是将多根圆单线绞合在一起的绞合线，这种线软且有足够的强度，主要用作架空电力线、电缆线芯。
（2）电磁线：使用的绝缘材料不同包括漆包线、玻璃丝包线、纸包线。
应用于电机电器及电工仪表中作为绕组或元件的绝缘导线。
（3）橡胶绝缘电线1)BX铜芯橡胶线：干燥和潮湿场所；交流额定电压250V和500V的电路中。
2)BXR铜芯橡胶软线：干燥和潮湿场所；连接电气设备的移动部分用；交流额定电压500V。
3)BXS双芯橡胶线：干燥场所敷设在绝缘子上用；用于交流电压250V。
4)BXH铜芯橡胶花线：干燥场所移动式用电设备接线用；线芯间额定电压250V。
5)BLX铝芯橡胶线与BX型电线相同。
6)BXG铜芯穿管橡胶线供交流电压500V或直流电流1000V电路中配电和连接仪表用；适于管内敷设。
7)BLXG铝芯穿管橡胶线与BXG型电线相同。
（4）聚氯乙稀绝缘导线1)BLV(BV)铝（铜）芯塑料线：交流电压500V以下，直流电压1000V以下；室内固定敷设（可明敷或暗敷）。
2)BLVV(BVV)铝（铜）芯塑料护套线：交流电压500V以下；要求电线比较柔软的场所敷设。
3)BLV-1(BV-1)室外用铝（铜）芯塑料线：交流电压500V以下；室外固定敷设用4)BLVV-1(BVV-1)室外用铝（铜）芯塑料护套线：交流电压500V以下；室外固定敷设。
5)BVR-1室外用铜芯塑料软线：交流电压500V以下；要求电线在比较柔软的场所敷设。
6)RVB平行塑料绝缘软线：交流电压250V以下；室内连接小型电器，移动或半移动敷设时用。
7)RVS双绞塑料绝缘软线：250V以下；室内连接小型电器，移动或半移动敷设时用。

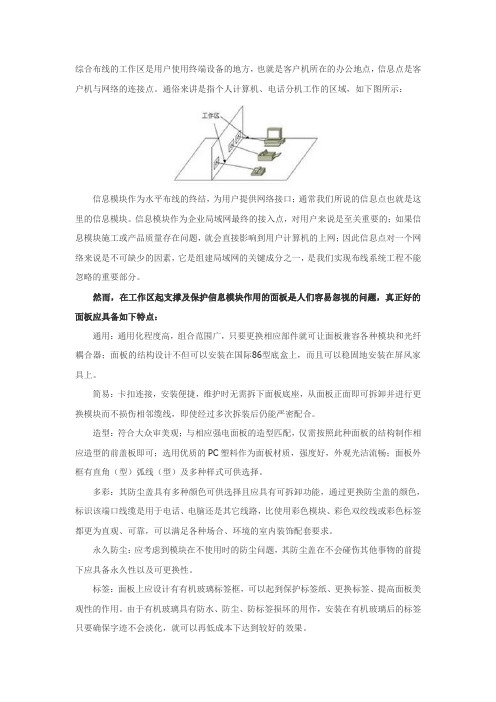

综合布线的工作区是用户使用终端设备的地方，也就是客户机所在的办公地点，信息点是客户机与网络的连接点。
通俗来讲是指个人计算机、电话分机工作的区域，如下图所示：信息模块作为水平布线的终结，为用户提供网络接口；通常我们所说的信息点也就是这里的信息模块。
信息模块作为企业局域网最终的接入点，对用户来说是至关重要的；如果信息模块施工或产品质量存在问题，就会直接影响到用户计算机的上网；因此信息点对一个网络来说是不可缺少的因素，它是组建局域网的关键成分之一，是我们实现布线系统工程不能忽略的重要部分。
然而，在工作区起支撑及保护信息模块作用的面板是人们容易忽视的问题，真正好的面板应具备如下特点：通用：通用化程度高，组合范围广，只要更换相应部件就可让面板兼容各种模块和光纤耦合器；面板的结构设计不但可以安装在国际86型底盒上，而且可以稳固地安装在屏风家具上。
简易：卡扣连接，安装便捷，维护时无需拆下面板底座，从面板正面即可拆卸并进行更换模块而不损伤相邻缆线，即使经过多次拆装后仍能严密配合。
造型：符合大众审美观；与相应强电面板的造型匹配，仅需按照此种面板的结构制作相应造型的前盖板即可；选用优质的PC塑料作为面板材质，强度好，外观光洁流畅；面板外框有直角（型）弧线（型）及多种样式可供选择。
多彩：其防尘盖具有多种颜色可供选择且应具有可拆卸功能，通过更换防尘盖的颜色，标识该端口线缆是用于电话、电脑还是其它线路，比使用彩色模块、彩色双绞线或彩色标签都更为直观、可靠，可以满足各种场合、环境的室内装饰配套要求。
永久防尘：应考虑到模块在不使用时的防尘问题，其防尘盖在不会碰伤其他事物的前提下应具备永久性以及可更换性。
标签：面板上应设计有有机玻璃标签框，可以起到保护标签纸、更换标签、提高面板美观性的作用。
由于有机玻璃具有防水、防尘、防标签损坏的用作，安装在有机玻璃后的标签只要确保字迹不会淡化，就可以再低成本下达到较好的效果。
目前，绝大多数知名布线产品供应商都能提供进口或国产的国际面板以供用户选择。
一系列之间的区别NEW7系列之间的区别NEW7E是09款平板系列的，面板比较轻薄，棱角分明，同心圆卡口设计，面板固定更牢固，经济实惠。
NEW7D新款，结构厚重，雄实外形与深厚的内涵浑然合一，独特的设计更令尊贵中平添细腻。
复合银触头，出色的散热性，磷青铜插片，有效保证每一次的插拔NEW7是正泰品牌的经典款式，封闭绝缘模块设计，钢琴式按键，面板厚实些棱角有弧度的，用料扎实。
NEW7的铜件比NEW7E稍微大一些。
NEW7C是11年新款，是NEW7的升级版，常用款的接线柱是铜的,NEW7C独创圆柱型导电件，滚动式接触，寿命更长，超大4.5mm铜接线柱（多功能插座提拉式接线），非对称式荧光灯外观，别具一格。
7C 是7系列中质量最好的 7D 是经济实惠型的销量是最大的NEW6系列是产品里边最厚实的，其次是NEW7C,NEW7,NEW7E整个6系列的是正泰的高端系列的，开关16A设计，插座10A，银镍合金触点，铜片更大整个7系列的是属于经济实惠型的，性价格比高 6L是新款系列的和7C系列质量是差不多的这款钢支架的框架更牢固更结实NEW6系列之间的区别：整个6系列的铜件是一样的，银镍合金触头开关都是16A的NEW6D是09款，银色边框，烤漆面板，大功率16A的开关，银镍合金触头，插座是10A 的，铜片更大，16A位空调专用，另有三种颜色（香槟色、太空银、金属黑）。
NEW6E是09款，可更换彩色边框，设计多彩个性，大功率16A开关，银镍合金触头，插座10A，铜片更大，16A位空调专用。
NEW6F是09款，佳侣系列，质感人生，大功率16A的开关，银镍合金触头，插座是10A的，铜片更大，16A位空调专用的。
拉丝铝制面板背后是有钢支架的。
NEW6L采用正泰行业首创的双层底座设计，面板中间层为冷轧钢板镀绝缘漆，底部加以PC 底板包裹，有效避免钢板与电线的接触。
也是安全钢支架的5G的是几何外型，磨砂面板，复合银点，比较经济，性价比高5F的新款，带银边，烤漆面板，开关16A，银镍合金触头，插座是10A的多功能插座，铜片更大。
常用端子类型及选用参考一、接线端子的分类：1、接线端子有欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列等等2、插拔式系列接线端子：由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规。
3、欧式系列接线端子是现有接线科技中成本效益最高的形式4、栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
5、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
6、轨道安装式接线端子:采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。
7、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：UL94,V-0),连接器采用优质的高导电金属材料。
H型穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。
（1）、插座安装符合以下要求：?
插座应采用安全型插座，其安装的标高应符合设计要求和规范的规定。
落地式插座应具有牢固可靠的保护盖板。
插座标高允许偏差值应符合以下规定：同一室内安装的插座高度差不宜大于5mm。
并列安装的相同型号的插座高度差不宜大于1mm。
特殊场所应使用安全型防溅插座应符合以下要求：潮湿场所应使用安全型防溅插座。
插座的接线，应符合以下要求：单相二孔插座，面对插座的
上不带电。
?
扳把开关通常为两个静触点，分别由两个接线桩连接；连接时除应把相线接到开关上外，并应接成扳把向上为开关，扳把向下为关灯。
接线时不可接反，否则维修灯具时，易造成意外的触电或短路事故。
接线后将开关芯固定在开关盒上，将扳把上的白点（红点）标记朝下面安装；开关的扳把必须安正，不得卡在盖板上；盖板与开关芯用机螺丝固定牢固，盖板应紧贴建筑物表面。
?
双联及以上的暗板把开关，每一联即为一只单独的开关，能分别控制一盏电灯。
接线时，应将相
线连接好，分别接到开关上一动触点连通的接线桩上，而将开关线接到开关静触点的接线桩上。
暗装的开关应采用专用盒。
专用盒的四周不应有空隙，盖板应端正，并应紧贴墙面。
插头插座与电连结器标准精选（最新）G1002《GB1002-2008家用和类似用途单相插头插座型式、基本参数和尺寸》G1003《GB1003-2008家用和类似用途三相插头插座型式、基本参数和尺寸》G2099.1《GB2099.1-2008家用和类似用途插头插座:通用要求》G2099.2《GB2099.2-2012家用和类似用途插头插座：器具插座的特殊要求》G2099.3《GB2099.3-2008家用和类似用途插头插座：转换器的特殊要求》G2099.4《GB2099.4-2008家用和类似用途插头插座：固定式无联锁带开关插座的特殊要求》G2099.5《GB2099.5-2008家用和类似用途插头插座：固定式有联锁带开关插座的特殊要求》G2099.6《GB2099.6-2008家用和类似用途插头插座：带熔断器插头的特殊要求》G13140.1《GB13140.1-1997家用和类似用途低压电路用的连接器件:通用要求》G13140.2《GB13140.2-1998带螺纹型夹紧件的连接器件的特殊要求》G13140.3《GB13140.3-1998带无螺纹型夹紧件的连接器件的特殊要求》G13140.4《GB13140.4-1998带刺穿绝缘型夹紧件的连接器件的特殊要求》G13140.5《GB13140.5-1998扭接式连接器件的特殊要求》G13140.6《GB13140.6-2000端子或连接器件用接线盒的特殊要求》G16837G17464《GB17464-2012连接器件电气铜导线螺纹型和无螺纹型夹紧件的安全要求适用于0.2mm2以上至35mm2（包括）导线的夹紧件的通用要求和特殊要求》G22694《GB/T22694-2008家用和类似用途不带过电流保护的固定式剩余电流保护插座(FRCS)》G23307《GB/T23307-2009家用和类似用途地面插座》GJ101A《GJB101A-1997耐环境快速分离小圆形电连接器总规范》GJ142/1《GJB142/1-1997机柜用外壳定位小型矩形电连接器详细规范》GJ600《GJB600A-2001螺纹连接圆形电连接器总规范》GJ1217A《GJB1217A-2009Z电连接器试验方法》GJ1784《GJB1784-1993电连接器附件总规范》GJ2446/1《GJB2446/1-2005K J14系列超小型矩形电连接器详细规范》GJ3159《GJB3159-1998机柜和面板用矩形电连接器总规范》GJ3234《GJB3234/1-2005K Y31系列高密度复合材料圆形电连接器详细规范》GJ4044《GJB4044.1～6-2000Y27系列耐环境推/拉式快速分离圆形电连接器详细规范》GJ5020《GJB5020-2001压接连接技术要求》GJ5103K《GJB5103-2002K耐高温圆形电连接器通用规范》GJB5103/1-2006法兰盘安装螺纹连接压接接触件插座详细规范GJB5103/2-2006焊接法兰盘安装螺纹连接焊接针接触件插座详细规范GJB5103/3-2006法兰盘安装螺纹连接焊接针接触件插座详细规范GJB5103/4-2006螺纹连接自锁压接接触件抗射频干扰插头详细规范GJB5103/5-2006螺纹连接自锁压接接触件插头详细规范GJB5103/6-2006螺纹连接压接接触件抗射频干扰插头详细规范GJB5103/7-2006螺纹连接压接接触件插头详细规范GJB5103/8-2006单孔安装螺纹连接焊接针接触件插座详细规范GJB5103/9-2006单孔安装卡口连接焊接针接触件插座详细规范GJB5103/10-2006不带拉火绳螺纹连接推拉式快速分离压接接触件插头详细规范GJB5103/11-2006带拉火绳螺纹连接推拉式快速分离压接接触件插头详细规范GJB5103/12-2006推拉式快速分离插座转接器详细规范GJB5103/13-2006法兰盘安装卡口连接压接接触件插座详细规范GJB5103/14-2006单孔安装卡口连接压接接触件插座详细规范GJB5103/15-2006单孔安装卡口连接直式针接触件插座详细规范GJB5103/16-2006单孔安装螺纹连接压接接触件插座详细规范GJB5103/17-2006卡口连接压接接触件插头详细规范GJB5103/18-2006卡口连接压接接触件抗射频干扰插头详细规范GJB5103/19-2006法兰盘安装卡口连接焊接针接触件插座详细规范GJB5103/20-2006焊接法兰盘安装卡口连接焊接针接触件插座详细规范GJB5103/21-2006焊接法兰盘安装卡口连接直式接触件插座详细规范GJB5103/22-2006单孔安装卡口连接压接转接针接触件插座详细规范GJB5103/23-2006热缩套管卡口连接尾部附件详细规范GJB5103/24-2006仿真插座详细规范GJB5103/25-2006插头保护盖详细规范GJB5103/26-2006插座保护盖详细规范GJ5181《GJB5181-2003K复合材料外壳矩形电连接器总规范》GJ5417《GJB5417-2005K Y30系列圆形高密度电连接器规范》GJ5429《GJB5429-2005K耐高温圆形电连接器绝缘安装板孔位排列》GJ5300《GJB5300-2004GP系列圆形线簧式电连接器规范》GJ5783Z《GJB5783-2006Z耐环境圆形电连接器的绝缘安装板接触件孔位排列》GJ5784《GJB5784-2006Z飞机地面电源电连接器通用规范》GJ5976K《GJB5976-2007K耐环境旋锁式快速分离圆形电连接器通用规范》GJ7179Z《GJB7179-2011Z高速网络圆形电连接器通用要求》J6259《JB/T6259-2008自锁紧电连接器》J10434.2《JB/T10434.2-2004家用和类似用途插头插座：固定式无联锁带开关插座的特殊要求》。
